Как построить русскую печь с лежанкой своими руками — пошаговая инструкция

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Печи отопительного типа

До появления современных плит, микроволновок, хлебопечек и мультиварок, без очага с варочной поверхностью обойтись было невозможно. Но необходимость в них со временем исчезла, а вот печи, как модный, практичный элемент дизайна и дополнительное, бюджетное отопление дома, как всегда актуальны.

Вариантов очагов без варочной поверхности, огромное количество, но все так же лидируют в популярности несколько типов устройств.

Голландка

Родом из Нидерландов. Печь обладает компактными размерами подошвы, но при этом высокая. В Средние века, в Нидерландах действовал немалый налог на квадраты по занимаемой земельной площади, поэтому дома были очень маленькие, но при этом их возводили на несколько этажей вверх, соответственно и печи удлиняли, чтобы иметь возможность отопить весь дом. Отсюда традиционно узнаваемая форма устройства — узкая, но высокая.

Кроме того, голландцы платили налог на дымоходы по их количеству, и поэтому они рассчитывали печь с возможностью реконструирования конструкции для нескольких подобных устройств с одним дымоходом.

Очень много видоизменений претерпел этот вид очага, его вариантов огромное количество, но, тем не менее, некоторые технические особенности остались без изменений — это 6-канальнальная система дымохода, с 3 подъемными и 3 опускными каналами.

Голландка очень долго держит аккумулированное тепло, печь может прогреть помещение до 60 квадратов, при этом она устойчива к тепловым деформациям, что позволяет сооружать ее «тело» из печного красного кирпича, а не шамота, при всей ее мощности. А, кроме того, ее не требуется прогревать перед растопкой, можно сразу поджигать большой объем топлива, не опасаясь за целостность составляющих ее частей.

Самая простая голландка состоит из топливника, поддувала и прочистного канала. Но при этом конструкция печи многофункциональна, ее можно выложить с духовым шкафом, лежанкой, щитком, варочной поверхностью и так далее.

Также она может быть круглой, полукруглой, прямоугольной, угловой. Топливник ранее был арочного типа, но сейчас уже используется прямоугольный.

Голландка, популярная печь, однако у нее есть и минусы — это нерациональность использования слабого топлива, например, хвороста, нежелательность длительной протопки, сложность прочистки каналов от сажи и высокий процент ее оседания, возможность растопки не более 2 раз в сутки.

Печь «Ракета»

Это «всеядное» устройство, «пожирающее» любой вид твердого топлива и способное отопить помещение до 60 кв. м, при весьма скромных габаритах. Уникальность работы в том, что она может легко принять даже непросушенные дрова с отсутствием задымления. Кроме того, имеет горизонтальный дымоход над которым часто устраивают лежанку.

Из минусов хочется отметить что основной нагревательный элемент такой печи выполнен из металла и нагревается до высоких температур, что накладывает свои особенности в технике безопасности.

Камин

Нет более быстрого в растопке и обогреве помещения очага, чем камин. Однако классический очаг не аккумулирует тепло, и горячие газы вылетают в дымоходную трубу. Обогрев происходит за счет горения топлива и только пока горит пламя. Повысить КПД камина можно при помощи водной или воздушной обвязки, но такие конструкции часто нецелесообразны ввиду непрактичности габаритов обустройства.

Без использования сложных решений также можно увеличить пользу каминов при обогреве, немного модернизировав их конструкцию, как например, у каминов с повышенной теплоотдачей класса А77 с особой колпаковой системой дымохода.

Тем не менее, любой камин годится лишь как дополнительный источник тепла либо для быстрого нагрева воздуха в небольшом помещении до более долгого разогрева отопительных труб с теплоносителем.

Базовое строение русской печи

Печники разработали множество конструкций отопителя, отличающихся между собой габаритами, формой и компоновкой. Однако традиционно это конфигурации с 2-мя топливниками, служащие кроме обогрева еще и для приготовления специфических блюд и выпекания хлеба. В общем случае они имеют ряд конструкционных элементов:

  1. Опечье. Основание отопителя, сооружаемое из камня либо дерева (кедра, лиственницы).
  2. Подпечек. Ниша в опечье, предназначенная для складирования поленьев или хранения инвентаря.
  3. Горнило. Главная топочная камера, где разводили огонь для обогрева.
  4. Перекрыша. Верхняя часть горнила, формирующая лежанку.
  5. Устье. Сужение перед горнилом, служащее для задержки дыма, обеспечивающее равномерный прогрев кирпичной кладки.
  6. Загнеток. Малая топочная камера, расположенная перед устьем. Над ней установлено хайло (дымосборник) и непосредственно дымоход.
  7. Печурки. Маленькие углубления, где сушат одежду и прочие вещи.

Последовательность возведения сводчатых конструкций может отличаться, но обычно их выкладывают одновременно с двух сторон, замыкая в верхней части. В центре свода размещают замковый кирпич. Под делают из прочного гладкого камня. Часто его укладывают насухо на засыпку из крупнозернового песка без применения раствора. Сам под имеет уклон 3-5 см в сторону устья.

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.

Отдельный фундамент под печь

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

  • Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
  • При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
  • Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
  • Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
  • Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

  • Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
  • Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
  • Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
  • На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
  • Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Классическая конструкция

Топливная камера (топка) — основной элемент традиционной кирпичной печи. Она соединяется с системой внутренних каналов и дымоходом, через который наружу выходят горячие газы и дым. Часто ставят готовые чугунные топки с глухой дверью или каминные с панорамными стеклами. Это имеет смысл, так как сокращает срок и трудозатраты на выкладку очага, существенно продлевает срок службы, увеличивает КПД и улучшает внешний вид готовой конструкции.

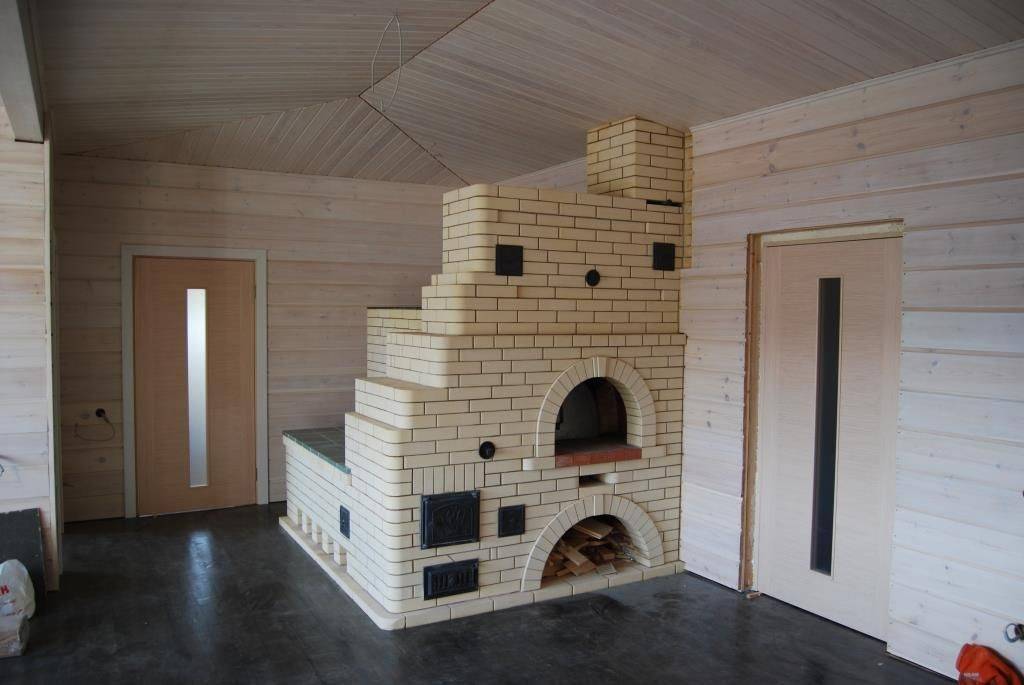

Русская печь с лежанкой из кирпича

Поддувало — оно находится под топкой и отделено решеткой. В него ссыпается зола и пепел. Из названия понятно, что через этот отсек в очаг попадает воздух, обеспечивая тягу.

Духовка и варочная панель, каминные камеры — дополнительные элементы разных форм, размеров и материалов. Может присутствовать бак для воды и прочие полезные для хозяйства дополнения, не нарушающие функциональности печки.

Очистительные каналы с окошками предназначены для того, чтобы удалять из дымохода сажу и копоть. Если этого не делать, то проходы со временем забьются совсем, и печка не будет работать.

Дымоходные каналы соединяют топку с трубой и пронизывают все тело печи. Имеют сложную конфигурацию и длину в зависимости от модели агрегата. Воздух и газы, двигающиеся по каналам, отдают свое тепло кирпичу, а тот обогревает помещение. В русской печи дымоходный канал всего один.

В этом видео вы узнаете как сделать печь из кирпича с лежанкой:

Тело печи — это все остальное, что выложено из кирпича. Лежанка — это тоже часть тела печки.

Смотреть так же: как выложить печь своими руками.

В старину лежаки устраивали прямо под потолком, возле трубы. Такая локализация сохраняет максимум тепла, но без лестницы туда не забраться. Были и варианты в несколько ярусов — для детей и взрослых.

Различается в таких печах и расположение топок. Камера может быть только одна (под основной конструкцией) или две — основная и под лежанкой.

Кирпичную печь с лежанкой вполне по силам сложить самому, если соблюдать советы опытных каменщиков и делать все строго по схеме. Чертежи печи-лежанки своими руками называют порядовкой.

Инструменты для строительства печи

Вне зависимости от модели, прежде, как построить русскую печку, подготавливают такие инструменты:

  1. Мастерок. Его задействуют, чтобы нанести на кирпичи раствор, также им пользуются для очистки кладки от излишков смеси, которая выступает между швами.
  2. Молоток – кирка. Требуется для раскалывания кирпича и его обтесывания, поскольку в процессе кладки может понадобиться подгонка.
  3. Расшивка. Применяется в случае, когда планируют для украшения агрегата использовать декоративную плитку.
  4. Уровень. Его используют на разных этапах проведения строительных работ для проверки ровности кладки рядов кирпичей.
  5. Отвес. С его помощью измеряют вертикальность стен.
  6. Порядовка. Является полезным приспособлением. Когда строится русская печь – порядовка помогает получить вертикальность кладки при соблюдении равной толщины горизонтальных швов.
  7. Правило. Им пользуются один раз для того, чтобы подровнять поверхность фундамента.
  8. Лопатка. Ею мешают смесь.
  9. Емкость. В ней замешивают раствор.
  10. Мерная планка. Ею измеряют ширину швов.

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

Итак, схема кладки русской печи своими руками.

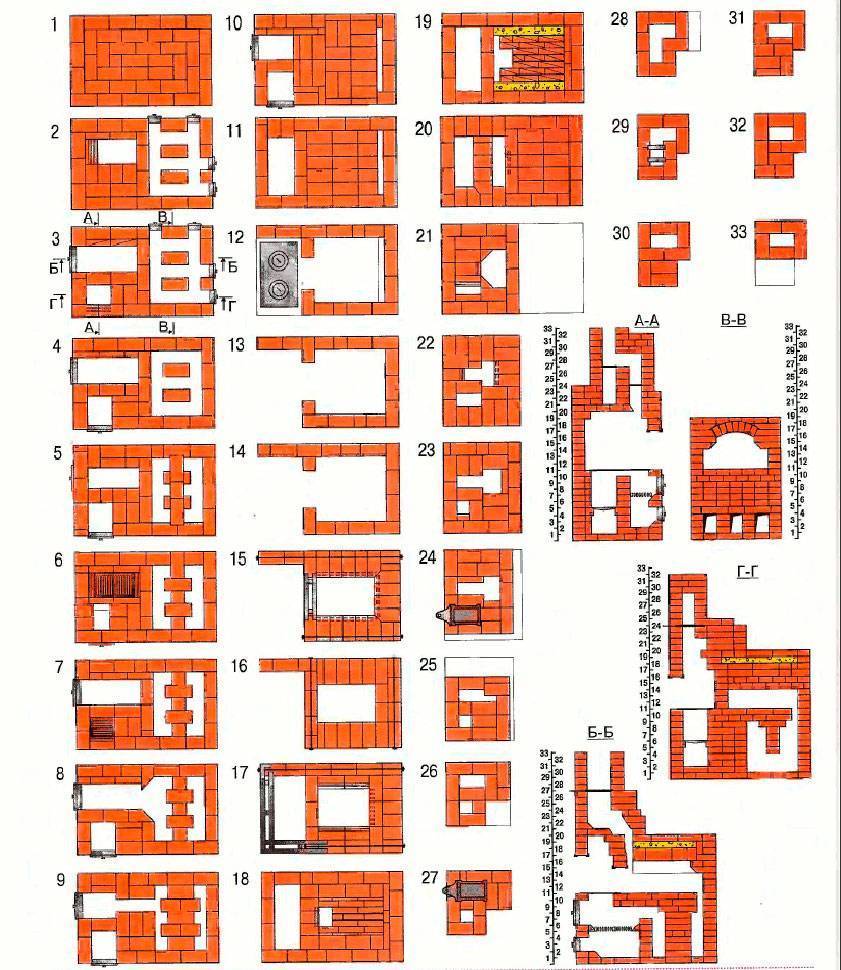

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

  • Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
  • В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
  • Первые три ряда обязательно проверяются правилом по диагоналям.
  • В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
  • При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
  • Запомните, что свод собирается только перевязанными швами.

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

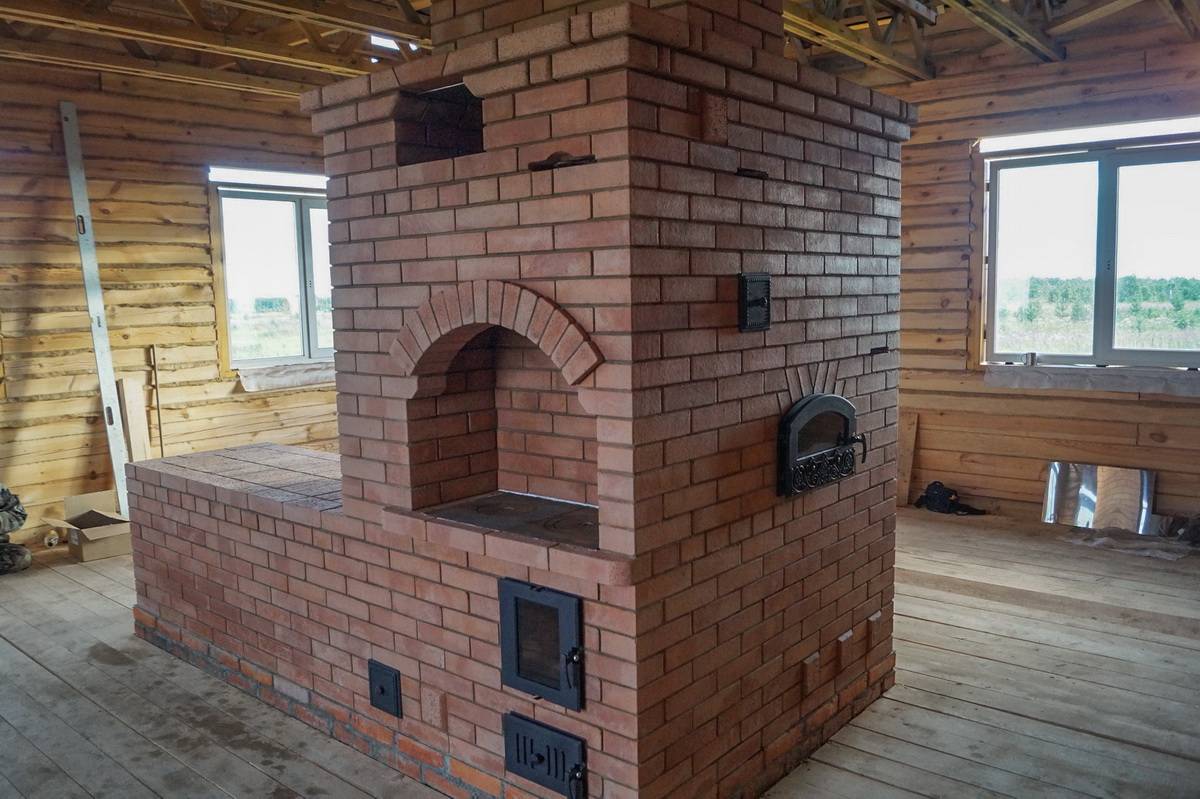

Русская печка своими руками

Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.

Инструменты для работы

  • Какой инструментарий вам понадобится:

емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой.

Материалы и элементы оснастки

При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:

    • закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
    • жирная чистая глина 245-250 кг;
    • очищенный песок 295-310 кг;

Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.

  • колосники;
  • топочные, прочистные и поддувальная дверцы;
  • заслонка для топки;
  • дымовая задвижка;
  • варочная панель;
  • стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.

Количество дверц и колосников определяется исходя из нюансов проекта.

Порядок укладки слоев

В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.

ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
ряд 4-й. Кладется так же, как 2-й;

В этом ряду не забудьте оставить место для прочистного канала.

    • ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
    • ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;

Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.

    • ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
    • ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
    • ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
    • ряды 12-й, 14-й, 16-й. Так же, как предыдущие.

Поднятие арки рекомендуется начать на 15-м ряду.

  • ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
  • ряды с 19-го по 21-й. Завершается работа над лежанкой;
  • ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
  • ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.

Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.

Пример порядовки русской печи – как сложить своими руками

Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.

Последовательность действий при этом следующая:

1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.

2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.

3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.

4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.

5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.

6-й ряд. Размещают бак для подогрева воды.

7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.

8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над  внутренними каналами.

10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.

11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.

14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.

15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.

16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.

17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.

18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.

19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.

21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.

22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.

23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.

24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.

25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.

27 – 29-й ряд. Перетрубье объединяют с дымоходом.

Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.

Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: “Как сложить мини печь из кирпича своими руками – пошаговое руководство”). Правильно созданная конструкция способна радовать домовладельцев многие годы.

Процесс работы русской печи

Принцип действия отопителя основан на сжигании в топке твёрдого топлива: дров или угля. Материалы стараются подбирать с максимальной теплотворной способностью. Поленья используют берёзовые или плодовых деревьев. Они дольше горят и хорошо сохраняют жар, что необходимо для правильной топки.

Перед растапливанием дрова складывают «колодцем» в топочной камере. Для облегчения розжига наверх кладут легковоспламеняемые материалы и древесную стружку. Когда огонь окрепнет, в топочном пространстве формируются два тепловых потока: первый — свежий воздух, поступающий для поддержания горения, второй — дым, собирающийся в топочной камере. Продукты сгорания нагревают стенки и свод кирпичной кладки, отдавая своё тепло. По мере остывания дым становится тяжелее и выходит через трубу. Топку считают оконченной, когда сажа, осевшая на стенках, начинает выгорать. Приготовление пищи начинают после появления белёсого налёта на камнях.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
