Схема как правильно сложить кирпичную печку

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топливаВлажность 12%Влажность 25%Влажность 50%
Тополь18561448636
Пихта19021484652
Ель20881629715
Берёза301623521033
Дуб375829321287
Осина21811701747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВтРазмеры трубы, мм
до 3,5140х140
3,5–5,2140х200
5,2–7,2140х270
7,2–10,5200х200
10,5–14200х270
свыше 14270х270

Как делать кирпичную банную печь

Начиная работу по закладке кирпичей для печи, следует ознакомиться с порядовкой. Она зависит и от материала, и от размера печи. При этом обязательно необходимо каждый раз замерять края. Поскольку при любом, даже миниатюрном зазоре, дым будет попадать в помещение. Кирпичи всегда прилегают очень плотно, что зависит не столько от усилий. Сколько от качественно подготовленного раствора.

Толщина шва в каждом ряду кирпичей не должна быть менее 3 мм и более 5 мм.

Порядовка банной печи

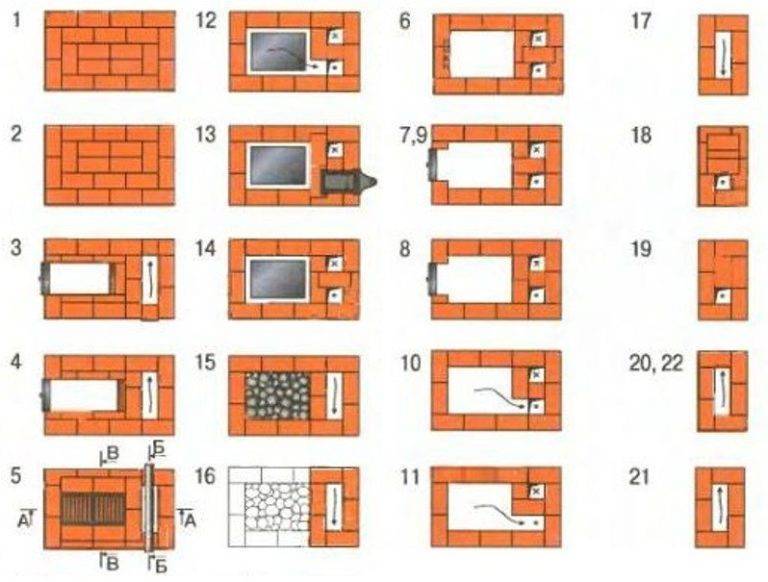

Фото 8 Схема порядовки банной печи

  1. Первый ряд, как уже упоминалось ранее, необходимо выкладывать на предварительно подготовленную основу. Для этого фундамент под печью затягивается битумной гидроизоляцией или рубероидом. Все кирпичи из первого ряда смачивайте водой.
  1. Установите отвес с грузиком, как показано на фото
  1. Второй и последующие ряды кирпичей кладете в шахматном порядке.
  1. На 3-м ряду, как правило, монтируют дверцу поддувала и укрепляют ее прочной проволокой.
  1. Чтобы надежно закрепить дверцу, кирпичи вокруг следует подрезать
  1. На 4-м ряду проверяйте ровность стен и будущей печки с помощью отвеса
  1. С этого же ряда начинается укладка зольника и колосника. Перед тем, как устанавливать колосник, сделайте в окружающих кирпичах отверстия, которое будет нивелировать расширение при нагревании.
  1. В 6-м ряду монтируется дверка для поддувала. В 7-м устанавливаются дверка для топки и колосниковая решетка. С 8-го ряда начинается кладка дымохода, что и продолжается до четырнадцатого включительно. На 14-м ряду монтируются уголки, а на передней стороне подготавливается проем под емкость с водой. Обязательно необходимо замазать бак и все дверцы асбестом.
  1. С 15 по 18 ряды стенки выкладываются в половину кирпича и под углом. Так начинается формирование разделительной стены, где каждый последующий кирпич будет закрывать стык в шахматном порядке.
  1. В девятнадцатом ряду монтируется дверца, выводящая пар. Перед укладкой 20-21 рядов на кирпичи выкладываются стальные полосы, чтобы усилить крепление (именно сюда будет установлена емкость с водой). Далее всю емкость зашивают кирпичами, можно даже неполными частями или остатками.

После укладки бани ее рекомендуется оштукатурить и/или зашить камнями на раствор, чтобы, с одной стороны, украсить ее, а с другой – исключить риск возгорания.

Общие рекомендации

Для кладки печи рекомендуется использовать т.н. шамотный кирпич, в состав которого входит огнеупорная глина

Такой кирпич выдерживает даже самый высокие температуры и не лопается при попадании на него воду К тому же, декоративные характеристики вне всяких похвал

Собираясь возводить кирпичные печи для дома, чертежи с порядовками и безопасная эксплуатация – самое важное, на что вы должны обратить внимание. Минимально допустимое расстояние от трубы до деревянной поверхности – 10 см; Зазор между крышей и печной трубой должен быть изолирован листом металла; Площадь перед печкой изолируется аналогичным листом

Основные правила кладки хорошей печи.

Открою вам несколько секретов, знание которых позволит сложить хорошо функционирующую банную печь, которая не будет дымить и не развалится через несколько топок.

1. Все выступы на пути следования дыма (хайло – выход горячих газов , подвёртки – нижние повороты, перевалы – верхние повороты) скругляются. Каналы движения дыма должны быть гладкими (насколько это возможно) и ровными. Не допускается штукатурка дымовых каналов, в процессе кладки их просто хорошенько очищают от раствора.

Положив несколько рядов, внутри дымовых каналов шпателем удаляем наплывы глинопесчаного раствора. Затем, мокрой тряпкой смываем остатки глинопесчаного раствора.

2. Сечение дымоходов и дымооборотов нигде (в том числе и на поворотах) не должно быть меньше сечения хайла. Если хайло состоит из нескольких отверстий, то в расчёт берётся их суммарная площадь.

3. В дымоходе (от подвёртки до верха трубы ) не должно быть сужения канала.

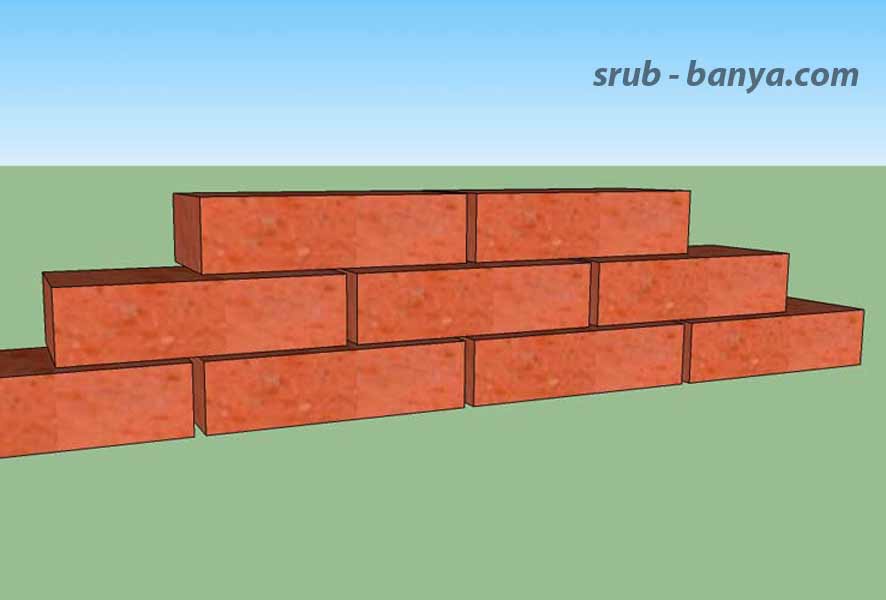

Кладка стенки.

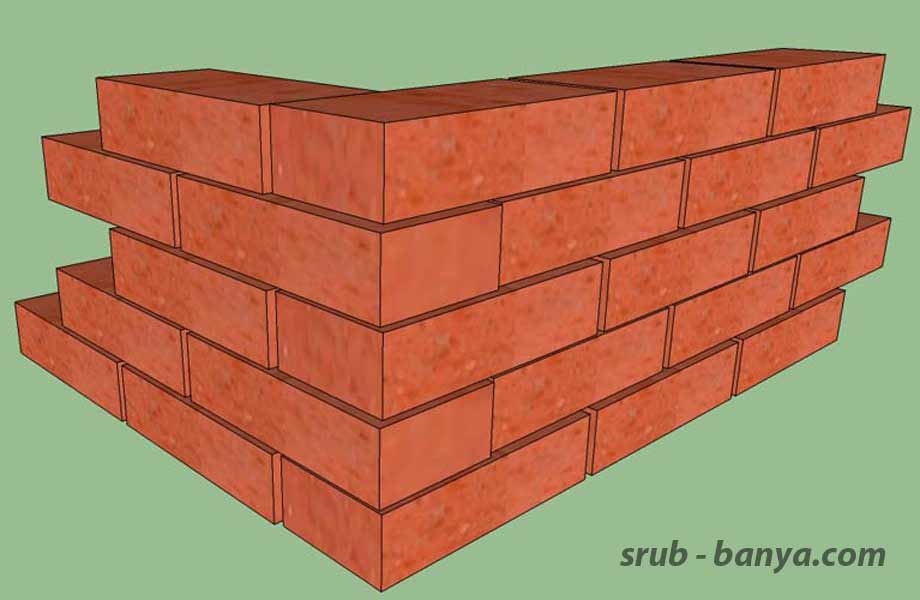

Кладка угла.

4. Кирпичная кладётся так, чтобы в обязательном порядке была перевязка кирпичей между собой – каждый верхний кирпич лежит на двух нижних, накрывая собой стык. Стык нижних должен приходиться примерно на середину верхнего(накрывающего) кирпича.

Перевязка угла осуществляется по тому же принципу.

5. Как я уже говорил, кирпичи в кладке кладутся таким образом чтобы с огнём и дымом, по возможности, контактировали обожжённые стороны.

Подготовка кирпича к кладке.

Печь собирается по рядам, подборка чертежей всех рядов называется порядовкой. Обработка кирпичей производится в процессе кладки.

Нумерация кирпичей ряда.

Каждый ряд предварительно выкладываем без раствора – насухо. Кирпичи подгоняются (стёсываются или подрезаются) так, чтобы вертикальные зазоры составляли 5-10мм, обеспечивалась ровность внешних стен, вертикальность углов, ровность дымовых каналов. Каждый кирпич в ряду нумеруется в соответствии с разработанной схемой.

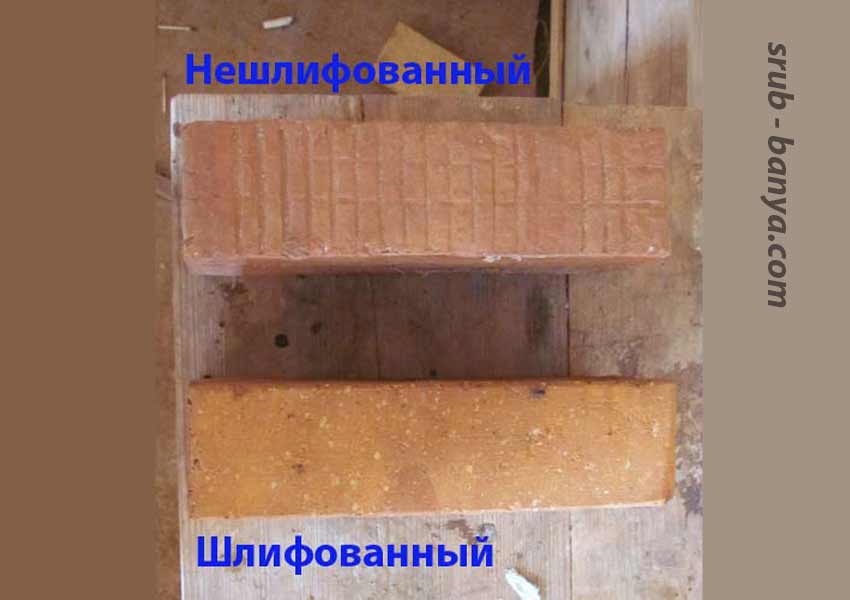

Шлифовка кирпича.

Одby из ложков печного кирпича может иметь рифлёную поверхность.
Такая неровность удобна при штукатурке печи. Но так как банная печь не штукатурится, то для того, чтобы наружные стенки печи были ровными, необожжённая сторона шлифуется.

Последовательность шлифовки: вначале болгаркой с алмазным кругом убираются большие неровности, затем вручную, абразивным камнем (кругом) производится чистовая шлифовка.

После того, как кирпичи подогнаны и пронумерованы их вымачивают в воде. Вымачивают до тех пор, пока не перестанут выделяться пузырьки.
После вымачивания можно ряд класть на раствор.

Существует такое мнение, что мочить печные кирпичи не нужно – для того, чтобы быстрее высохла печь.
Однако, для того чтобы класть чуть смоченные кирпичи, нужно быть хорошим специалистом, так как после нанесения раствора на кирпич есть всего несколько секунд, чтобы его правильно уложить – на сухом кирпиче раствор схватывается очень быстро.
А так как мы далеко не профи и, кроме того, даже среди печников-профессионалов нет единого мнения вымачивать или не вымачивать, мы будем кирпичи вымачивать.

Шамотный кирпич перед кладкой окунаем в воду всего на пару секунд только для того, чтобы смыть пыль. Огнеупорный раствор наносим шпателем или мастерком. Работать нужно очень быстро, так как шамот моментально впитывает влагу раствора.

Шамотное ядро воспринимает на себя неблагоприятное воздействие высокой температуры, оберегая от разрушения массив печи из керамического (глиняного) кирпича. Огнеупорная смесь спекается только в зоне высоких температур – в топке и в районе хайла (выход горячих газов в дымооборот).

Несмотря на то, что прочное сцепление между шамотными кирпичами отсутствует, конструкция шамотного ядра такова, что она устойчива, не подвержена подвижкам и разрушению.
Проблема может быть только в том случае, если вам попался шамотный кирпич плохого качества. Такой кирпич начинает разрушаться (растрескиваться, откалываться) через 2-3 года эксплуатации. Но на 5-6 лет даже такого кирпича хватит.
Потом необходим ремонт.

Уникальность кирпичных печей состоит в том, что они абсолютно ремонтопригодны.
Например, в печи о которой я буду рассказывать, несложно полностью заменить шамотное ядро, разобрав боковину печи.

При кладке шамотного ядра необходимо внимательно следить за тем, чтобы расстояние между кирпичами шамотного ядра и массивом печи составляло 8-10мм. Это необходимо для свободного теплового расширения шамотного ядра от воздействия высоких температур и беспрепятственного прохода вторичного воздуха от дверок ВВ к

Ни в коем случае в процессе кладки нельзя перевязывать керамический и шамотный кирпичи между собой!

Керамический и шамотный кирпичи имеют разные коэффициенты теплового расширения и такая кладка быстро разрушится.

Как выкладывать кирпичи при кладке печи

Очень рекомендуется, начинать строить печь через месяц после обустройства фундамента под нее. За это время фундамент приобретает максимальную прочность.

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая.

Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения стен печи не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Процесс кладки начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка.В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм.В отдельных местах можно делать утолщения шва до 5 мм.

Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.В общем случае, правила кладки кирпича при строительстве печей можно сформулировать следующим образом:- каждый камень ставят, опирая его на два других;- первый и последний ряды выполняют тычковыми;- чтобы избежать расслоения, вертикальные швы заполняют раствором;- кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины;- не допускается совпадения тычковых и ложковых рядов;- подрубленные стороны камней ставят внутрь, а не наружу стены.На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы.

Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее, формируют духовой шкаф, дымовой канал, трубу.На двенадцатом ряду кирпичной кладки нужно перекрыть топку и, используя уровень, уложить чугунную плиту с конфорками.В левой части печи производится кладка первого колпака и канала для летнего хода. Стенки варочной камеры укладываются после установки плиты.

Слева продолжается кладка нижнего колпака.Затем, во внутреннем углу варочной камеры производится монтаж задвижки летнего хода (используется для растопки печи).На 20-м ряду кирпичной кладки нужно перекрыть первый колпак и варочную камеру. В сплошной кирпичной кладке нужно оставить отверстия для подъемного канала, отдушины варочной камеры, а также летнего хода. В таком случае, кирпичи следует опирать на стальные уголки – это делается для повышения надежности и прочности конструкции.Портал варочной камеры нужно закрыть каминными дверцами распашного типа.

Будет очень хорошо, если такие дверки будут снабжены вставками из термостойкого стекла.В таком случае, можно не только контролировать процесс горения, но еще и наслаждаться красотой открытого пламени. Выполнив перекрытие нижнего колпака и варочной камеры (выполняется при помощи двух рядов кирпичей), можно начинать кладку верхнего колпака. В удобных местах нужно также установить прочистные дверцы, которые помогут удалять сажу.

Стенки колпака укладываются почти до самого верха стенного проема.

Печь в верхней части перекрывается двумя рядами кирпича. Для дополнительной теплоизоляции просвет между нависающей перемычкой и верхом печи следует заполнить минеральной ватой.По верхнему периметру корпуса печи укладывается декоративный поясок, а после начинается монтаж трубы для отвода топочных газов. Нельзя не отметить, что идеальным вариантом является кирпичный дымоход, поскольку, асбестовые или металлические трубы со временем могут прогореть.Сегодня печи возвращаются в моду и переживают второе рождение.

Еще несколько лет назад их редко использовали, так как применялись котлы и бойлеры.Но владельцы загородных домов поняли, что камин и печь, работая с газовым или электрическим котлом, позволяют экономить порядка 40% от стоимости чисто котельного отопления. Технология кладки печейнемного отличается от кладки простой кирпичной стены. Об этом и поговорим!Содержание Семь раз отмерь – один раз отрежьТехнология кладки кирпичаЗнания, которые сделают печь долговечной

Основные типы кирпичных печей

Итак, в зависимости от выполняемых функций, кирпичные печи в загородных домах делятся на следующие основные типы:

  • Отопительные печи. Как понятно, такое устройство предназначено исключительно для нагрева воздуха в помещении. Она может нагреть одну комнату или весь дом, если встроена в простенок.
  • Варочные печи – создаются с исключительно утилитарными целями для приготовления пищи. Кроме того, на кирпичной варочной печи можно сушить грибы, ягоды и фрукты. Часто такие печи устанавливаются в летних кухнях.
  • Варочно-отопительные печи. Классическое сооружение, которое способно не только нагреть помещение или весь дом, но и использоваться для приготовления пиши. Многофункциональная мультиварка с солидной историей.

Отработанная веками технология строительства кирпичных печей позволяет создать высокоэффективное устройство, которое быстро нагреет помещение, будет безопасной в обращении и станет центром притяжения всего дома.

отопительно-варочная печь

Важные напоминания

Для правильной и эффективной работы печи и в целях безопасности необходимо соблюдать такие правила топки:

  1. Нужно закрывать при процессе горения топлива не только дверку топливника, но и частично вьюшку с задвижкой.
  2. Только по окончании сильного прогорания дров, когда меж ними будут большие пустоты (через них поступает воздух, охлаждающий печку), допускается легкое шевеление дров.
  3. Выгорающие головешки и угли должны быть в центре топливника на пути тяги. Их обкладывают горящими углями. При этом силу тяги уменьшают.
  4. Если на сгоревших углях пламя приобрело синий цвет, а потом исчезло, получится угарный газ. В этом случае угли придвигают ближе к дверце, разравнивая их по площади решетки. Дверцу плотно закрывают, а трубу открывают на 10 минут для окончательного выхода угарного газа.
  5. Не рекомендуется на ночь топить печь дровами. Соблюдение данного правила поможет избежать тяжелого отравления угарным газом, способного привести к гибели людей.
  6. Для отвода из печи газов, применяя каменный уголь или торф, в дымовой задвижке проделывают отверстие диаметром 15 миллиметров.
  7. Так как дверца зольника регулирует подачу воздуха в печь, зольник обязан соответствовать размерам колосниковой решетки.
  8. Если топят каменным углем, вначале сжигают в печи дрова, а затем насыпают каменный уголь на горящие угли дров слоем 60 миллиметров. После того как этот слой угля разгорится, высыпают следующий слой толщиной 150 миллиметров. Его необходимо выдерживать во время всего процесса топки. В данном случае печь будет долго, хорошо и равномерно прогреваться.
  9. Не допускайте щелей в печной кладке. Нужно следить, чтобы печные приборы закрывали плотно печь, снабжая равномерное прогревание печи.
  10. Нарушение внутренних перегородок печи может быть причиной неравномерного нагревания. С целью исправить этот недостаток необходимо разобрать одну из стен печи, переложить перегородки и снова заложить печь. Нельзя даже маленькие трещины оставлять в печи.
  11. Пол под печью устилают войлоком, который вымачивают в жидкой глине, и укрывают кровельной сталью, которая окрашена масляной краской с обоих сторон.
  12. Кладку печи иногда ведут на шанцах — столбиках, состоящих из двух рядов кирпича на всю ширину печи. Они образуют воздушную прослойку между подом и полом печи, способствуя вентиляции пространства и охлаждению. Между ними сохраняют расстояние 7-13 миллиметров и перекрывают сверху их подом печи, состоящим из двух рядов кирпичной кладки. Она должна быть строго горизонтальной.

Средняя продолжительность топки печей — 1-1,5 часа. Поверхность печи после топки в редких случаях нагревается до 900 градусов по Цельсию. Нормальная температура нагрева печи — 700 градусов по Цельсию. Когда слишком высока температура, выделяется от сгоревшей на печи пыли неприятный запах. Однако печь в любом случае не стоит перегревать. В результате ее перегрева образуются трещины, и может быть расстройство печной кладки.

Слишком большую печь, которую топят не каждый день, строить невыгодно. Она займет много места в здании, которое сильно перегревается. Для охлаждения такого помещения открывают форточки, что влечет за собой лишний расход топлива, а это недопустимо, когда необходимо правильно топить печь.

Конструктивные элементы печей

Любая кирпичная печь, какой бы она конфигурации не была и какую кладочную схему не использовала, включает в себя несколько общих конструктивных элементов, которые будут присутствовать во всех моделях.

Фундамент

Основание всего устройства печи, на который она опирается. В зависимости от типа и размеров, печь из кирпича может достигать веса двух-трёх тонн. Такую большую нагрузку нельзя распределять на полы. Ни столбчатый, ни свайный, ни ленточный фундамент не предполагают такой нагрузки. Единственным вариантом, когда можно обойтись без сооружения специального основания, является плитный монолит.

Печь будет самым тяжёлым предметом в доме, поэтому и фундамент должен соответствовать

Массив

Топливник состоит из топочной камеры и поддувала, каждая из этих частей снаряжается дверцей соответствующего размера. Через топочную дверку загружаются дрова, а через поддувальную — выгребается сажа, зола и пепел, а также создаётся тяга. Топочную камеру и поддувало (его ещё называют зольником) разделяет колосниковая решётка.

Хорошая колосниковая решётка — это чугунное литьё

Дальнейшая конфигурация зависит от типа печи. Она может быть оборудована варочной панелью, духовым шкафом, конфорками, а также тёплыми нишами или лежанкой (полатями). Многие из этих функций могут совмещаться в одном устройстве. Вывод горячих газов и тепла от топки к дымоходу выполняется по каналам, их схемы разнообразны.

Если печь кладут лишь для готовки, то каналы выкладывают так, чтобы после нагрева варочной поверхности и духовки тепло свободно ушло в дымоход. Отопительная печь не имеет приспособлений для приготовления еды, зато снабжена несколькими дымооборотами. Раскалённый воздух, проходя по ним, сильнее нагревает саму печь, которая отдаёт тепло в помещение.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

  • Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
  • Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
  • Нагрев лежанок.
  • Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

  • отопительная печь прямоугольная;
  • Т-образная;
  • круглая печь;
  • русская печь с лежанкой;
  • малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

  • Канальные с принудительным движением газов.
  • Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

  • Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
  • Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
  • КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
  • Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

  • При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
  • Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
  • Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Особенности монтажа печных дверок

Для проведения монтажных работ используется вязальная проволока. Обычно её длина составляет полметра. Она вставляется в соответствующие отверстия, которые расположены на конструкции дверок, после чего складывается вдвое и скручивается. Перед установкой запорного устройства кирпичную кладку обмазывают раствором.

Установка дверцы выполняется с контролем горизонтального и вертикального уровня, после чего конструкция фиксируется кирпичом. Свободные концы проволоки закладывают в швы между кирпичами. Процесс установки зольниковой и топочной дверок полностью аналогичен. Единственное отличие, что устройство закрывающее топку, дополнительно оборачивается асбестовым шнуром.

Собрать кирпичную печь своими руками, если есть хотя бы малейшие навыки в строительном деле, под силу каждому желающему. Но нужно понимать масштаб всех работ и не боятся физического труда. Только при соблюдении данных правил можно возвести надёжное и многофункциональное устройство для отопления дома и приготовления пищи, которое станет настоящим украшением любого жилья.

Общепринятая классификация

Представленный тип печей делится на несколько разновидностей. Их классифицируют по материалу производства — это кирпичные и металлические конструкции. Можно выделить несколько вариантов, которые отличаются по методу использования:

Стационарные конструкции

После постройки уже нельзя сменить месторасположение, поэтому перед установкой важно тщательно выбрать место. Перевозимые

Они перемещаются при помощи транспорта

Конструкция не разбирается. Передвижные. Главное преимущество — компактные размеры. Такие печи можно транспортировать в багажном отделении, больших сумках. Для работы не требуется обеспечивать специальное обустройство.

Порядовка отопительно варочной печи:

Наиболее оптимальный вариант для сооружения варочной поверхности — это чугун. Сплошную плиту можно использовать для подогрева уже готовой пищи. На специальных конфорках со съемными вкладышами можно жарить и варить.

Принцип работы помпейской печи

Эффективность итальянской печи для пиццы обусловлена техническими особенностями конструкции.

Принцип работы

При сгорании твердого топлива, внутри купола возникает два потока горячих газов:

  1. Конвекционный поток, который идет от самой топки.
  2. Отраженный поток идет от стен купола.

Примечательно и то, что в помпейской печи температура саморегулируется.

Движение холодных и горячих потоков

Чем сильнее разгораются дрова в печи, тем большее количество газов выделяется. Мощным потоком устремляясь вверх, они перекрывают поток кислорода в сечении устья трубы. Следовательно, снижается и интенсивность горения, а значит, и понижается температура.

Когда температура снизилась, ослабевает и поток горячих газов, снова открывая доступ кислороду.

Этот цикличный процесс и помогает регулировать оптимальную температуру в печи, необходимую для приготовления хлеба, пирогов, пиццы и любой другой пищи.

Как видно из рисунка, именно купол является тем самым главным элементом печи, аккумулирующим тепловую энергию от огня.

Проанализировав принцип работы и конструкцию печи, можно подвести итог и выделить основные плюсы и минусы устройства помпейской печи.

К преимуществам относятся:

  • Быстрый нагрев. Уже через 30 минут после растопки, в такую печь можно загружать сырые продукты для приготовления. В то время, как время разогрева классической русской печи составляет не менее 2 часов.
  • Хорошая теплоотдача. Даже после сгорания дров, тепло в помпейской печи продолжает поддерживаться в течение нескольких часов, что позволяет «тушить» пищу.
  • Компактные размеры агрегата позволяют органично вписать печь практически в любой дачный участок.
  • Стильный внешний вид.

Стильный внешний вид

К недостаткам помпейской печи следует отнести:

  • Сложность конструкции. В отличие от традиционной кладки кирпичной печи для дачи, здесь потребуется сноровка, чтобы правильно выложить купол, который является неотъемлемым атрибутом агрегата.
  • Высокая стоимость материалов.
  • Необходимость обустройства мощного фундамента, так как печь имеет не малый вес.

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
