Печь длительного горения для гаража — лучшие варианты, инструкции

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют

Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества

Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Как выбрать печь для гаража?

Чтобы сделать окончательный выбор и определиться, какую же именно печь вы хотите видеть в собственном гараже, прежде всего отталкивайтесь от своих финансовых возможностей, а также от того, как долго длится отопительный сезон. Еще один немаловажный фактор – как скоро вам требуется печь.

Если она нужна срочна, то неплохим вариантом может стать чугунная печка. Она не слишком дешевая, зато использовать ее можно начинать практически сразу после покупки – главное. Не забыть сделать дымоход. Она хорошо сохраняет тепло, на длительное время обогревая гараж. Однако, если у вас не слишком холодные зимы, такая печь может оказаться слишком «горячей» для вашего гаража. Тратить деньги на чугунного гиганта в этом случае необходимости нет.

Печь из кирпичей возводить в гараже смысла нет, если только ваш гараж не имеет размеров, сравнимых с небольшим домом. Кирпичная печь – также достаточно дорогая, но главное – она долго строится и стоит недешево. Однако, кирпичи очень хорошо удерживают тепло, поэтому защитным экраном из кирпичей можно обложить даже металлическую печку.

Если же вы живете в несуровом климате, и в гараже проводите не так много времени, вас может устроить обычная буржуйка. Главное – не пытайтесь сделать ее сами, купите готовую печь.

Проектирование буржуйки длительного горения

Отправным моментом в процессе проектирования буржуйки длительного горения выступает необходимость обеспечить комфортную температуру в помещении при минимальных затратах времени и сил. Следующим этапом выступает поиск оптимального варианта конструкции. Для отопления жилого домика можно использовать схему бурельяна или печи-ракеты. А вот для теплицы, гаража или производственного помещения, где нет высоких требований по чистоте,  можно использовать и бубафоню – печь с вертикальной загрузкой топлива.

В практическом плане во внимание берется:

• Место расположения отопительных приборов;
• Назначение помещения;
• Размеры отапливаемого помещения;
• Наличие необходимых материалов и инструментов;
• Наличия навыков для работы с инструментами.

Каждый из этих пунктов по-своему важен и отбрасывает его при проектировании просто нерационально. Место установки должно обеспечивать полную безопасность помещения, как в плане пожарной безопасности, так и в безопасности при пользовании

Кроме того, важно разместить печь таким образом, чтобы она не мешала, дымоходы при этом не занимали много места, а тепло от нее равномерно распределялось по всей площади комнаты

Для рационального обогрева помещения нужно правильно подобрать размеры самой конструкции. В гараже или мастерской достаточно сконструировать печь стандартных размеров, а вот для теплицы понадобится бубафоня из 200 литровой бочки.

Идея постройки печи длительного горения своими руками часто откладывается на потом из-за отсутствия необходимых материалов или инструментов. Но с другой стороны если нет металлического листа толщиной 5 мм, это не значит что от идеи нужно отказаться полностью, ведь есть много удачных проектов печей, созданных из старых баллонов, швеллеров, уголков или толстостенных труб.

Как сделать пиролизную печь своими руками: пошаговая инструкция

Подготовив все необходимое, можно приступать непосредственно к изготовлению теплогенератора:

Предварительно нарезанные заготовки из уголка сваривают в каркас. Вертикальные элементы (стойки) должны иметь длину 1 м или чуть больше, длина горизонтальных перекладин зависит от размеров печи. Каркас необязательно делать сварным — сгодится и болтовое соединение. Но в таком случае конструкция окажется менее прочной.

Сборка каркаса пиролизной печи

При изготовлении передней стенки на этапе раскроя в ней должны были выполнить два проёма один — для закладки топлива, второй — для удаления золы. Проёмы должны закрываться дверцами, поэтому в соответствующих местах на передней стенке нужно приварить петли и крючки для фиксации дверных засовов.

Далее из вырезанных на подготовительном этапе заготовок нужно сделать дверки. К заготовкам прикрепляют при помощи заклёпок засовы и приваривают петли. Также необходимо приварить шинки в 10 мм шириной, благодаря которым дверки будут закрываться более плотно.

Пример расположения верхней и нижней дверок

На внутренней стороне каждой из боковых стенок нужно приварить по два уголка, на которые впоследствии будут укладываться колосниковая решётка (её можно сварить из арматуры) и перфорированный под, отделяющий топку от камеры дожигания.

Колосниковая решетка

Уголки следует расположить таким образом, чтобы камера дожигания и зольник занимали по ¼ всей высоты внутреннего пространства.

Поддувало с шиберной заслонкой

Далее в любую из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки.

Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не могла двигаться самопроизвольно, её рукоятку нужно оснастить пружинным или резьбовым фиксатором.

В крышке печи при раскрое заготовок должны были выполнить отверстие под дымоход.

Сборка конструкции

Когда все стенки будут готовы, их нужно последовательно приварить к каркасу. Начинают с днища, затем приваривают переднюю, заднюю и боковые стенки. Далее в печь укладывают колосниковую решётку с перегородкой и приваривают к ней крышку. Перегородка, отделяющая камеру дожигания, должна иметь отверстия общей площадью примерно 7% от всей площади детали. Кроме того, между её краем и передней стенкой печи должен оставаться просвет примерно в четверть длины топки.

Инжектор камеры дожигания

Для подключения печи к дымоходу в отверстие крышки нужно вварить отвод диаметром 110–120 мм с углом поворота 90 градусов. Далее к нему присоединяется горизонтальный участок длиной 0,8–1 м — так называемый боров. Для данной печи это очень важный элемент: он задерживает выход газов из камеры дожигания, позволяя им сгореть в полном объёме.

Боров (горизонтальный участок дымохода) – важный элемент для пиролизной печи

Данная печь работает в низкотемпературном режиме, поэтому в её дымоотводящем канале обильно образуется едкий конденсат. Если агрегат подключается к уже существующему кирпичному дымоходу, следует выполнить гильзовку последнего трубой из нержавеющей кислотоупорной стали. Этот же материал используется и в том случае, если дымоход возводится с нуля. Сначала к борову присоединяют тройник, ориентируя его таким образом, чтобы один патрубок смотрел вниз, другой — вверх. К нижнему патрубку приваривают несколько шпилек, на которые будет одеваться заглушка — это будет конденсатоприемник. Для сброса конденсата нужно врезать в заглушку патрубок с резьбой и установить на него шаровой кран. К верхнему патрубку тройника присоединяется дымоотводящая труба. Она должна быть очень хорошо утеплена, иначе тяга из-за низкой температуры дымовых газов (всего 120 градусов) окажется слишком слабой.

Обратите внимание! Образующийся при работе данной печи конденсат не только едок, но и крайне ядовит

Очень важно предотвратить его попадание в помещение. Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене

Все стыки дымохода должны быть тщательно герметизированы высокотемпературным герметиком, ещё лучше — установить трубу снаружи, соединив её с боровом через отверстие в стене.

Варианты печек

В зимнее время пребывание в не отапливаемом гараже является довольно неприятным. Именно поэтому специалисты рекомендуют рассмотреть вариант с установкой источников тепла. Классическим вариантом является стальная буржуйка. Для ее изготовления используют старые баллоны, бочки и трубы большого диаметра.

Изготовить самодельную печку очень просто. В большинстве случаях используемый корпус имеет готовый вид или требует небольших доработок. Если есть навыки работы со сварочным аппаратом, то можно остановить выбор на сварной конструкции. Для изготовления используют листовой материал определенной толщины.

Зачастую для отопления используют буржуйки, которые работают на дровах и других горючих материалах. С их помощью можно быстро нагреть гараж до оптимальной температуры. Такой вариант имеет существенный недостаток – большое потребление топлива. Именно поэтому в последнее время все больше популярностью стали пользоваться печи для гаража длительного горения. Полной заправки вполне достаточно для 8-часовой работы. Это позволяет постоянно поддерживать температуру в гараже.

Не меньшей популярностью пользуются печи, работающие на отработке. При выборе такого метода стоит учесть некоторые нюансы. Вовремя горения выделяются тяжелые металлы

Поэтому важно обустроить продуктивную вытяжку

Что понадобится для сооружения гаражной печи

Для изготовления металлической буржуйки можно использовать прочные металлические ёмкости достаточного объёма или листовую сталь толщиной не менее 3 мм. Часто в роли корпуса печи применяют металлические бочки или газовые баллоны, старые охотничьи сейфы и т. д. Кроме того, для постройки буржуйки могут понадобиться:

• трубы диаметром более 100 мм для изготовления дымохода;
• обрезки труб и металлических уголков;
• стальной пруток диаметром не менее 10 мм;
• колосники;
• топочная и поддувальная дверца;
• старые автомобильные диски;
• асбестовый шнур или базальтовый картон.

Перед началом работы следует подготовить такие инструменты:

Большинство деталей для изготовления гаражного теплогенератора можно найти в металлоломегазовый резак или плазморез;

• сварочный аппарат;
• «болгарку» с зачистным и отрезным диском;
• электрическую дрель и набор свёрл;
• кольцевые пилы для металлических поверхностей;
• металлическую щётку-насадку для дрели или болгарки;
• молоток и наковальню;
• зубило;
• рулетку;
• чертилку;
• кёрн.

Те, кому важна ещё и эстетичность конструкции, должны позаботиться о материалах для окраски печи. Для этого понадобится жаростойкая грунтовка и краска, преобразователь ржавчины и растворитель.

Тем, кто решит строить кирпичную печь, следует заранее запастись материалами для строительства:

• красный кирпич;
• шамотный кирпич;
• глина;
• цемент;
• просеянный речной песок;
• топочная и поддувальная дверца
• металлический уголок;
• чугунная плита с конфорками;
• задвижка;
• колосниковая решётка;
• жаростойкий уплотнитель;
• проволока стальная;
• арматура Ø20–25 мм.

Дымоход можно сложить из кирпича или использовать трубу диаметром не менее 150 мм, изготовленную из алюминия, оцинкованной стали или асбестового волокна. В этом случае для её теплоизоляции понадобится любой минеральный утеплитель с влагостойким отражающим слоем.

Выбирая шамот, предпочтение отдают материалу, размер которого максимально приближается к габаритам красного кирпича

Для выполнения кирпичной кладки понадобятся:

• кельма;
• ёмкости для приготовления раствора;
• молоток-кирка;
• пассатижи;
• отвес;
• угольник;
• расшивка;
• рулетка;
• лопата.

Печь из кирпича устанавливают на фундамент. Поэтому если в гараже нет прочного основания, то дополнительно понадобятся материалы и инструмент для проведения бетонных работ: щебень, песок и цемент, доски для опалубки и трамбовка.

Различные виды

«Булерьян»

Одна из популярных разновидностей таких устройств печей канадского производства.Он имеет форму, похожую на бочку и сделан из стали. Топка имеет два яруса. Сборник золы в этой конструкции не предусмотрен. Имеются воздуховоды.

Последнее обстоятельство позволяет отапливать соседние помещения.

Такие печи могут работать в одном из двух режимов:

1. Режим растопки.
2. Режим длительного горения.

В первом случае речь идёт о первых полчаса работы. В это время происходит разогрев печи и окружающего пространства. Одна закладка способна гореть до 12 часов. Особые требования предъявляются к сухости дров, закладываемых в топку. В этом типе печей, генераторный газ сгорает не полностью. Также, есть необходимость обеспечить утепление дымохода.

«Бренеран»

Она во многом похожа на описанный выше канадский бренд. Но есть и некоторые отличия. Для того, чтобы провести отопление в соседние помещение, на конвекционные трубы нужно надеть специальные алюминиевые рукава.

Но при их использовании происходит существенная утечка тепловой энергии. Существует альтернативный вариант. Для этого, нужно приобрести специальный кожух, который уменьшит теплопотери. Но его стоимость примерно соответствует стоимости самой печи. На дымоходе предусмотрено устройство для сбора конденсата. К сожалению, его нельзя сделать полностью герметичным.

С другой стороны, производится множество разновидностей печей этой марки. Для каждой конкретной ситуации вполне возможно подобрать печь подходящего объёма. В отличие от канадской модели, здесь можно использовать различные виды твёрдого топлива.

Также, есть возможность подключить водяное отопление. Но в последнем случае, время длительного горения будет сокращено из-за дополнительных затрат на прогрев воды.

“Профессор Бутаков”

Ещё одна достаточно известная отечественная марка. Она отличается более продуманным внешним видом. Здесь используются колосники (решётка, на которой находится горящее топливо).

Конвекционные трубы здесь гораздо более эффективны, чем в предыдущем типе печей. Конденсат при горении стекает в печь и полностью сгорает. При установке, необходимо ставить такую печь на специальный постамент. Длительное горение менее предположительно, чем в канадских печах. Связано это с использованием колосников.

Видео: Работа печи длительного горения, изготовленной из бочки

Рассмотренная конструкция обладает всеми достоинствами печей длительного горения, однако, специфика использования этого отопительного агрегата может превратить преимущества в недостатки. Например, если в отапливаемом помещении необходимо поработать час или два, то лучше использовать обычную буржуйку — она и тепло даст сразу же после возгорания дров, и прогорит топливо как раз к моменту вашего ухода. Если же потребуется обогревать помещение целый день, то более подходящей конструкции просто не найти. В отдельных случаях можно установить и два отопительных агрегата, подключив их к одному дымоходу. Благо, места при этом потребуется совсем немного.

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Порядовка печи из кирпича

Кирпичные печи идеально подходят в тех случаях, если бокс будет прогреваться ежедневно. В остальных случаях рекомендовано использовать металлические конструкции. Недостаток кирпичных печек заключается в их медленном нагреве. Конструкция не начнет выделять тепло, пока сама не прогреется. На это уйдет близко двух часов.

Топку из кирпича соорудить не так легко, как кажется на первый взгляд

Монтаж проводится на надежный фундамент, который на 20 см будет выступать от стенок конструкции. Для кладки рекомендовано применять шамотный кирпич и такой же раствор. При обустройстве дверок учитывается коэффициент теплового расширения.

Чтобы изготовить такую печь, необходимо знать особенности кладки кирпича от пола до самого верха. Соблюдение последовательности сооружения обеспечит эффективность конструкции.

Средняя оценка

оценок более 0

Поделиться ссылкой

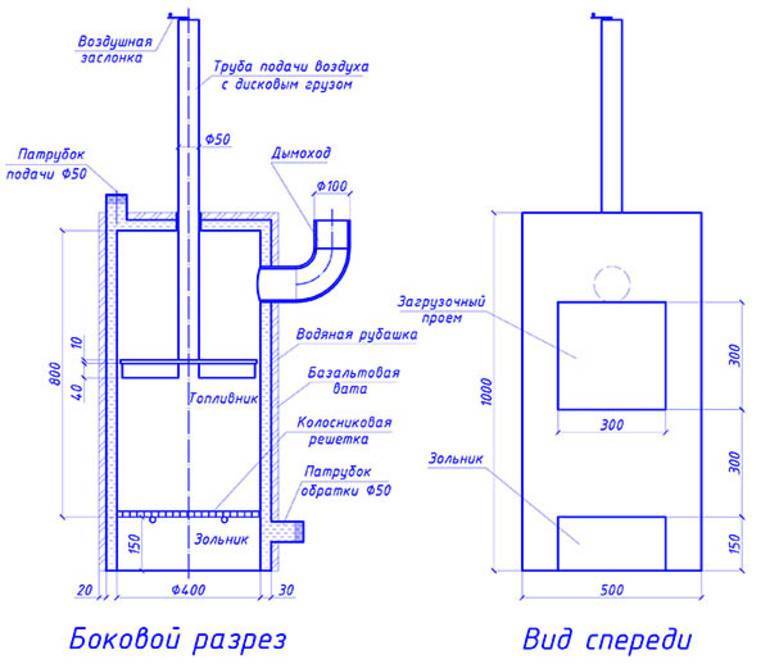

Бубафоня – наиболее популярная схема буржуйки длительного горения

Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.

Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.

Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

Принцип работы бубафони

Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

Виды и особенности гаражных теплогенераторов

Конструкция агрегатов для автономного гаражного отопления различается в зависимости от нескольких факторов:

• источников используемой энергии;
• вида топлива и способа его сжигания;
• материала изготовления;
• способа теплопередачи.

Сегодня мы не будем рассматривать отопительные приборы, работающие от электрической сети ввиду их неэкономичности. Что же касается остального оборудования, то своими руками можно построить:

• кирпичную печь;
• твердотопливную буржуйку прямого горения;
• булерьян;
• печь длительного горения;
• буржуйку, работающую на жидком топливе.

Выбирая агрегат для оснащения своего гаража, необходимо рассматривать не только возможность его работы на дешёвом топливе. Не менее важными критериями являются удобство эксплуатации и обслуживания, а также то, сможет ли отопительный прибор обеспечить должный уровень безопасности.

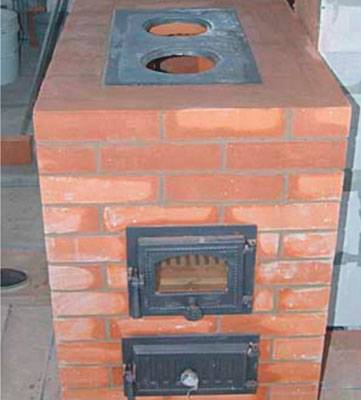

Кирпичные печи

Гаражная кирпичная печь отличается от знакомой всем «шведки» или «голландки» более компактными размерами и упрощённой конструкцией газоходов. В остальном она также состоит из поддувала с колосниковой решёткой в верхней его части и топочной камеры. Для отвода газов из рабочей зоны используется кирпичный или металлический дымоход.

Если позволяет место, то печь в гараж можно сложить из кирпича

Буржуйка прямого горения

Металлические буржуйки среди самодельных отопительных печей представлены самым большим разнообразием конструкций. Их корпус может быть ориентирован в горизонтальной или вертикальной плоскости — на производительность агрегата это не влияет. Для оснащения гаражей чаще всего выбирают отопительные приборы стоячего типа, поскольку они занимают намного меньше места. Если же площадь помещения позволяет установить печь горизонтально, то это позволит её работать намного дольше из-за возможности использования длинных поленьев.

Буржуйка прямого горения — самый простой способ наполнить гаражное помещение уютным теплом

Булерьян

В основе булерьяна лежит всё та же металлическая буржуйка с горизонтальной топкой, оборудованная камерой для дожигания продуктов сгорания. Особенностью агрегата со столь причудливым названием являются отрезки труб большого диаметра, опоясывающие корпус печи. Такая конструкция позволяет значительно усилить тепловую производительность за счёт постоянного движения нагреваемого воздуха внутри теплообменников.

При изготовлении самодельного булерьяна не обойтись без трубогибочного оборудования

Буржуйки длительного горения

В агрегатах этого типа используется способ поверхностного сжигания топлива, что позволяет многократно увеличить продолжительность работы до 10–20 часов. Кроме того, в печи проходят процессы пиролитического разложения и окисления уходящих газов, благодаря чему обеспечивается полнота сгорания топлива.

Для постройки печи длительного горения можно воспользоваться металлической ёмкостью подходящего размера — например, старой бочкой из-под ГСМ

Жидкотопливные печи

Печь, использующая отработанное масло, будет настоящей находкой для гаража, поскольку с её помощью можно не только отапливать помещение, но ещё и утилизировать отходы. Нередко для сжигания отработки модернизируют уже установленную твердотопливную буржуйку. Для этого её оснащают ёмкостью для хранения масла, трубопроводом подачи и горелкой или пламенной чашей.

Буржуйка на отработке обладает высокой производительностью и не занимает много места

Анализируя описанные конструкции, следует выбирать отопительный прибор по таким критериям:

• площадь гаража;
• длительность отопительного периода;
• доступность топлива;
• время работы агрегата в сутки;
• степень безопасности сооружения.

Не стоит сбрасывать с чаши весов и фактор стоимости, ведь печь для того и строится своими руками, чтобы избежать лишних затрат.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

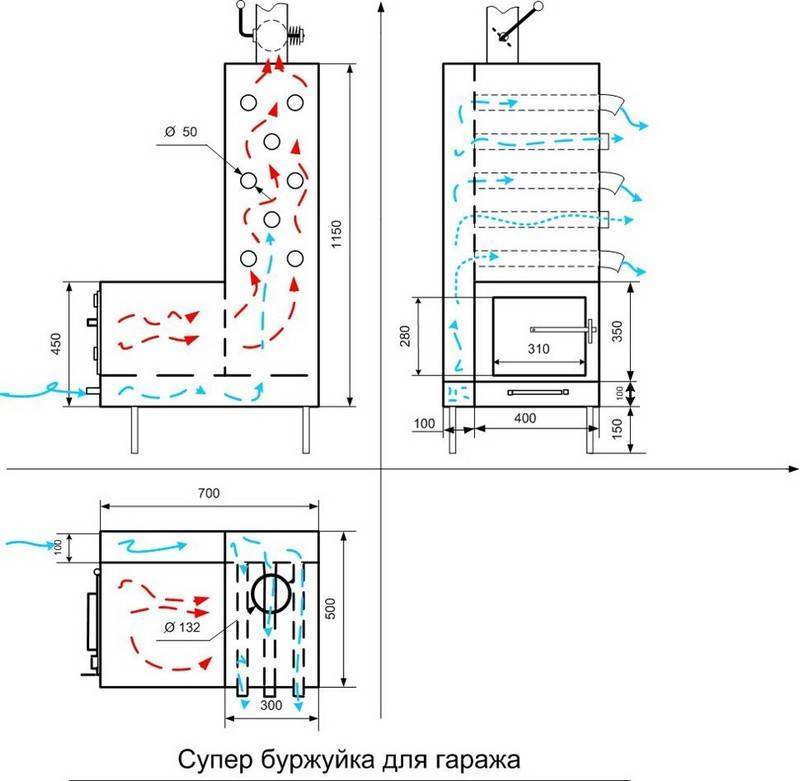

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

• Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
• Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
• Петли для дверцы.
• Болты и гайки.
• Листы металла толщиной 4 – 5 миллиметра.
• Два круга, диаметром с край обода диска (для дна и крыши).
• Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
• Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

• Электросварочный аппарат;
• Газовый резак (при наличии), но можно обойтись и без него;
• Угловая шлифовальная машинка или болгарка;
• Электрическая дрель;
• Ручная ножовка по металлу;
• Молоток или кувалда;
• Набор напильников;
• Плоскогубцы или пассатижи;
• Разметочный инструмент – линейка, керн, маркер;
• Строительный уровень;
• Рулетка;
• Кисть малярная.

Схемы изготовления

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

1. Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
2. Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
3. После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
4. На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
5. После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
6. Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.
