Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30 о. а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
Как правильно сделать глубинный дренаж?
Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.
Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.
Сооружение системы выполняется в следующем порядке:
Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.
Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.
Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.
Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды
На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.
Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.
Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов
Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.
Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.
Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки
Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.
Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.
Виды дренажных систем
По глубине заложения дренажные системы делятся на два основных типа – поверхностные и подземные.
Поверхностный дренаж
При низком УГВ и слабопроницаемых почвах применяют поверхностный дренаж. Его назначение – сбор и отведение верховодки с прилегающей к дому территории. Представляет собой систему каналов с глубиной заложения не более 1 м, которые могут быть открытыми и декоративными или закрытыми, спрятанными под решетками.
Поверхностный дренаж фундаментаИсточник hydromoskva.ru
Поверхностный дренаж прокладывают вдоль стен по периметру здания в виде:
- линейной системы – земляных желобов, отводящих паводковые или дождевые воды от фундамента, дорожек, подсобных помещений в канализацию, септик или за пределы участка;
- точечных водосборных открытых или закрытых колодцев, расположенных в самых низких местах рядом с коммуникациями, подпорными стенками, цокольными помещениями.
Подземный дренаж
Подземное водоотведение имеет более сложное и часто многоуровневое устройство. Применяют для осушения участков с близкими грунтовыми водами, глинистыми почвами, в низменностях, вблизи природных водоемов.
В частном строительстве применяют три системы подземного дренажа:
- Вертикальную – из колодцев или понизительных скважин глубиной до 20-50 м, из которых вода откачивается насосом или проникает в нижележащий водопоглощающий слой.
- Горизонтальную – из уложенных в траншеи с дренирующим материалом малоуклонных перфорированных труб, проводящих воду в водосборный колодец,
- Комбинированную – сочетающую горизонтальное и вертикальное водоотведение.
Проект подземного дренажаИсточник blog-potolok.ru
Подземные системы дренажа имеют три конструктивные формы:
- Кольцевую. Замкнутый контур из дрен применяют для понижения общего уровня грунтовых вод, защиты подвалов одного или группы зданий от подтопления. Перфорированные трубы заглубляют ниже подошвы фундамента и точки промерзания грунта, отступив от стены на 5-8 метров. Такой дренаж используют на песчаных почвах, склонах рельефа, при УГВ выше подошвы.
- Пристенную. Применяют при уровне грунтовых вод ближе 0,5 м от низа фундамента, глинистых почвах, возможности подтопления верховодкой. Дрены прокладывают по периметру стен под подошвой с уклоном 2°. Жидкость поступает самотеком или с помощью насоса в водосборные коллекторы, используется на орошение или удаляется в канализацию.
- Пластовую. Самая сложная в возведении система. Предназначена для вывода межпластовых вод, залегающих между водоупорными породами, при подпоре грунтовых вод или неэффективности других видов осушения. Представляет собой искусственно созданный водоем под фундаментной плитой. До начала монтажа пространство заполняют щебнем, гравием, камнем. Глубина котлована для пластового дренажа – не менее 0,3 м.
Элементы систем можно совмещать или комбинировать.
Онлайн калькулятор фундамента
Если дренажная система проектируется еще вначале строительства дома, то ее обустройство будет зависеть от параметров будущего фундамента.
Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:
Дренаж на дачном участке: самый простой способ устройства для конкретных условий
Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

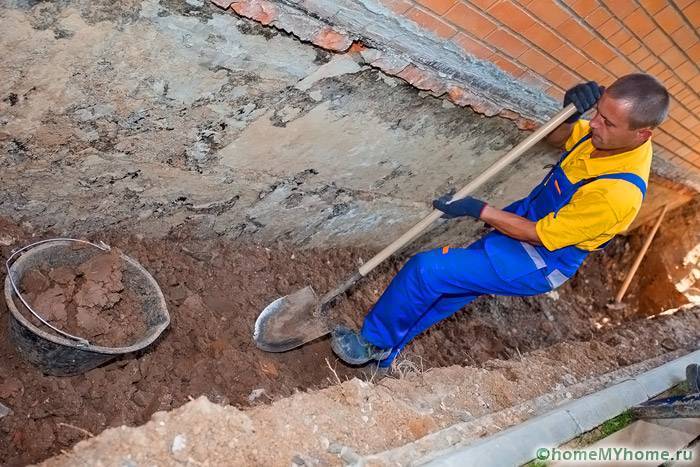

Ведется создание водоотвода от фундамента дома
Пример дренажа участка при высоком уровне грунтовых вод
При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.
Специальный трубопровод с перфорацией и геотекстилем
Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:
- Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
- На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
- Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.
Наглядная схема дренажа закрытого типа с линейным сбором
При высоком УГВ дренажная система принимает древовидный вид
Статья по теме:
Устройство открытого дренажа своими руками на участке с глинистой почвой
Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.
Ведутся земельные работы по устройству водоотвода
В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.
Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.
Процесс декорирования открытых каналов камнем
В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.
Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.
Линии в невидимой части участка можно укрепить обычным шифером
Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.
Статья по теме:
Монтаж дренажа вокруг дома своими руками
Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.
Перед началом работ необходимо:
- провести геодезические и геологические изыскания участка;
- определить тип будущей дренажной системы;
- составить проект.
Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.
Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.
Выбор материалов и их ориентировочная стоимость
Выбор и закупку материалов производят, когда проект готов.
Для дренажной системы вокруг дома своими руками потребуется:
- геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
- дрены; цена от 50 рублей за метр пластиковой трубы;
- щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
- песок; от 100 руб/м3;
- колодец смотровой пластиковый; от 950 руб.;
- колодец коллекторный пластиковый; от 10 000 руб.;
- дренажный нанос; погружного типа от 3000 руб.;
- фитинги.
Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.
В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.
Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.
Какие инструменты потребуются
Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:
- штыковая и совковая лопаты;
- тачка садовая;
- уровень;
- рулетка;
- ручная трамбовка.
Всё начинается с крыши
В первую очередь осадки попадают на крышу, а уже потом с крыши стекают на участок. В таком случае вам необходимо в первую очередь заняться обустройством крыши специальными системами, которые помогут эффективно удалять с неё воду и предотвращать попадания влаги на поверхность участка. Однако в данном случае большое значение имеет также то, какая конструкция крыши. От вида конструкции зависит и способ установки дренажной системы, а также выбор различных устройств для отвода воды.
Сегодня наиболее распространенным вариантом крыши является скатная. Такая крыша позволяет воде постоянно стекать, и не задерживает влагу на поверхности кровли. Для сбора воды с поверхности такой крыши необходимо использовать самую примитивную установку, которая будет состоять из нескольких элементов. В частности необходимо установить специальный желоб, в которой будет собираться вода с крыши, а затем поставить воронки и водосточные трубы. Из этих труб вода будет попадать в канализацию, либо специально заготовленную ёмкость.
Что касается устройства водостока плоской крыши, то в данном случае всё гораздо сложнее. Ведь такая крыша требует установки специальной системы внутреннего водостока. При этом данная система начинает работать непосредственно на поверхности крыши.
В данном случае обустроить слив воды, если здание уже построено, вряд ли получится. Ведь такой нюанс необходимо учитывать еще при возведении здания. И выводить специальную трубу для водостока заранее. Всё это продумывается в проекте, а затем воплощаются в жизнь. Владельцам современных зданий переживать не стоит, как правило, специалисты сегодня продумывают такие тонкости, поскольку плоская крыша очень хорошо накапливает влагу, из-за лишней влаги может в скором времени испортится кровельный материал. Потому они предусматривают такой вариант для отвода лишней воды.
Принцип работы дренажной системы
Действие дренажа полностью соответствует его основному назначению – отводу лишней влаги на безопасное расстояние. Ошибкой было бы считать, что одна труба, проложенная по периметру дома, может справиться с этой проблемой.
На самом деле это целый инженерно-строительный комплекс, который борется с переизбытком влаги, защищая фундаменты и подвалы, но не пересушивая окружающую территорию.
Пристенный тип дренажа целесообразен в условиях глинистого грунта и суглинков, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть зону, расположенную вокруг здания. Сложная конструкция из труб, колодцев и отводов удаляет избытки воды достаточно эффективно, несмотря на бюджетную стоимость.
Одна из наиболее простых конструкций пристенного дренажа: монтаж дрен по периметру здания, ревизионные колодцы по углам (иногда достаточно двух), отвод за пределы садового участка (+)
Одна из популярных схем предполагает соединение двух систем – дренажной и ливневой – в зоне накопительного колодца, который обычно находится в самой нижней точке примыкающей к дому территории.
На практике нередко используют вариант, когда дренажный трубопровод врезают в смотровые колодцы ливневой канализации. Однако это возможно лишь при одном условии – если общий объем стоков не превышает нормы, рассчитанные под установленное оборудование.
Если зона слива расположена выше уровня воды в накопителе, приходится устанавливать насосное оборудование. Популярный вариант – погружной дренажный насос, подобранный по мощности.
Существует два варианта обустройства дренажа вокруг фундамента: традиционный и более надежный. Традиционный – это монтаж труб с гравийной засыпкой, фильтром и глиняным замком. Его работоспособность доказана десятилетиями.
Глиняный замок, являющийся одним из важных элементов системы, для увеличения водонепроницаемости утрамбовывают послойно. Он отсекает грунтовые воды от фундамента, создавая таким образом непреодолимый для воды барьер (+)
Более надежный современный дренаж отличается оформлением фундамента. По всей его ширине фиксируют геомембрану, характеристики которой не уступают глиняному замку.
Монтаж геомембраны более экономичен в плане устройства: не нужно выкапывать глубокий ров, подыскивать нужный сорт глины, транспортировать тяжелый груз на стройку, вывозить лишний грунт (+)
Процесс монтажа гораздо проще хотя бы потому, что не нужно делать расчетов и вычислять угол наклона глиняной «пробки». Сейчас практически все схемы пристенного дренажа включают применение геомембраны, потому что это надежно, практично, быстро и эффективно.
Как отвести грунтовые и сточные воды от фундамента – Сваи Мания
Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома.
Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.
Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции
Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.
Как отвести воду от фундамента
Отвод воды от фундамента дома
Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования.
Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки.
Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:
- Монтаж отмостки по периметру дома.
- Создание ливневой канализации в комплексе с водостоком.
- Дренажная система.
Как отвести воду от фундамента дома
Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания.
Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка.
А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций.
Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.
Отвод талых и ливневых вод от фундамента дома
Проблемы, связанные с сезонным образованием поверхностных вод, могут быть устранены только при комплексном подходе, предполагающем использование:
- водосточной системы кровли;
- отмостки;
- системы водоотвода.
Устройство кровельного водостока необходимо для сбора воды, образующейся при таянии снега или появляющейся в период дождя. Потоки, благодаря системе труб, расположенных на фасаде или внутри дома, перенаправляются в ливневки, находящиеся под выпусками водосточных стояков.
Последующий отвод воды обеспечивается посредством дренажной системы открытого или закрытого типа.
Поверхностный дренаж открытого типа представляет собой неглубокую канаву с небольшим внутренним уклоном, отрытую по периметру внешней стороны отмостки. На дно траншеи подсыпается и утрамбовывается песчано-гравийная подушка, после чего на нее устанавливаются дренажные лотки, закрывающиеся решетками.
Наибольшая эффективность применения подобной ливневки достигается на участках с неровным рельефом, естественный уклон которых помогает отвести скапливающуюся воду от фундамента и цоколя дома. Недостатком поверхностного дренажа считается довольно частое его засорение, приводящее к постоянной чистке лотков.
