Виды и технические характеристики ответвительных коробок

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

  • квартирные – групповые и учетно-групповые;
  • этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

  1. Планировка. Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.

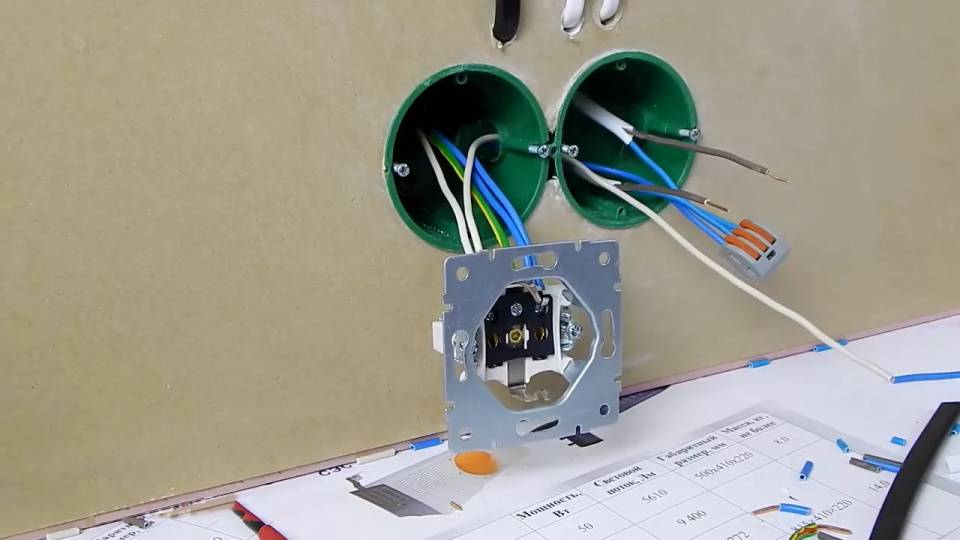

  2. Скрытый монтаж. Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.

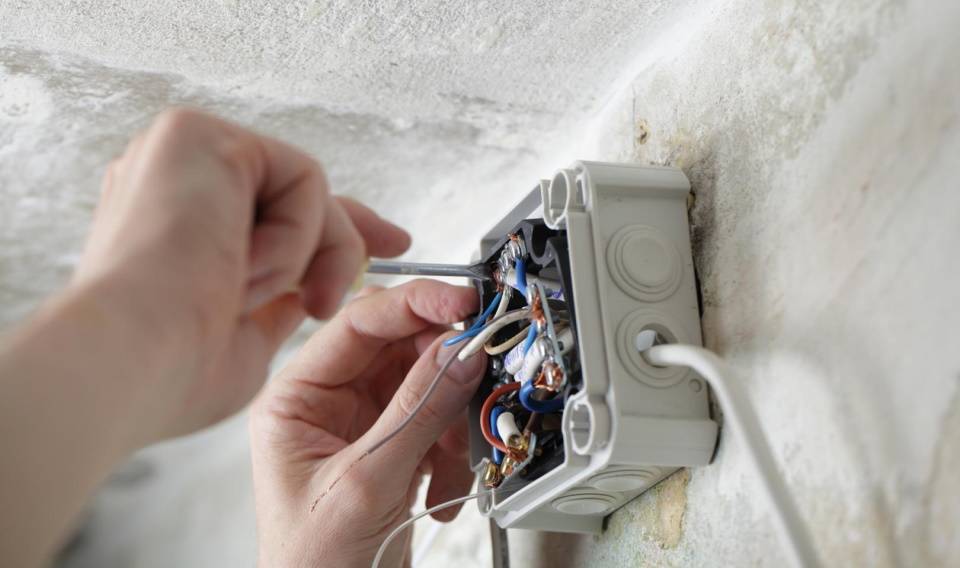

  3. Открытый монтаж. Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

https://youtube.com/watch?v=t99yyM0b6Xk%250D

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.


Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

ВидОписание
ОткрытыйТакие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
СкрытыйТакой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрацияОписание


Пластик

В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению.


Металл

Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

ТипОписание
Без внутреннего наполненияТакие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммамиЭто разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

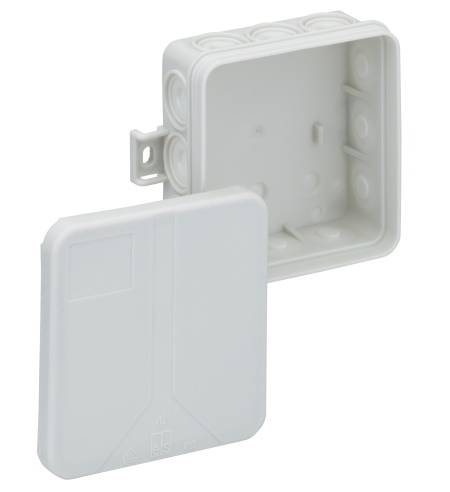

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки

Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха

От чего защищают распредкоробки:

  1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
  2. От частиц пыли. Это актуально на производственных объектах.
  3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
  4. От механических ударов. Это актуально, если коробка устанавливается на улице.
  5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными – последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Классификация

Классификация такого наименования изделий, как распределительная коробка, чаще всего проводится по типу монтажа:

Для скрытой проводки

Она предназначена для установки в месте соединения проводов в специальном проеме стены или пустотах перегородок, таким образом, чтобы проводка, проложенная в специальных каналах или просто скрытая штукатуркой, не выходила наружу. Крышка такого изделия после монтажа и соединения отводов также скрывается под штукатуркой или шпаклевкой.

Для открытой проводки

Открытое расположение распределительного узла предусматривает закрепление поверх поверхности стены как самой коробки, так и коробов для прокладки электрических проводов. Такой вариант в основном присутствует в оборудовании электропроводки офисных, промышленных и коммерческих помещений.

В частном домостроении, наружная проводка это в основном подсобные и технические помещения. Удобство наружного варианта – это быстрый доступ к месту соединения проводов, что делает их незаменимыми для помещений с большим количеством потребителей.

Данное разделение во многом отражает основную, но не самую полную классификацию признаков данного изделия. Вместе с тем, именно такая классификация является на сегодня основной для большинства продавцов и потребителей.

Кроме классификации по типу монтажа, существует классификация по назначению и степени безопасности данного оборудования. Такой вид разделения существует для специальных помещений и обеспечивает наибольшую степень безопасности для данного вида помещения – защиты электрооборудования от воздействия среды внутри помещения.

Данная классификация более глубоко раскрывает назначение распределительных коробок электросети, при этом, каждый класс имеет свои особенности:

  1. Обычные защищенные распределительные коробки – могут применяться как в обычных помещения, так и производственных помещениях, они рассчитаны на стандартное напряжение 220 В, чаще всего имеют крышку без резиновой прокладки, а места ввода имеют стандартные резиновые уплотнители.
  2. Пылезащищенные коробки предназначены для установки в помещениях с высоким содержанием пыли или иных пылеватых частиц, проникновение которых внутрь корпуса может негативно влиять на работу всей системы электроснабжения.
  3. Брызгозащищенные варианты предназначены для помещений с высокой влажностью воздуха, они имеют специальную резиновую прокладку и резиновые уплотнители, обеспечивающие надежную защиту соединения проводов от проникновения влаги внутрь.
  4. Пожаростойкие, повышенной прочности. В помещениях, где проводятся взрывоопасные работы, используются легко воспламеняемые жидкости и материалы, требования безопасности должны быть обеспечены на наивысшем уровне, именно для таких помещений и устанавливаются коробки, обеспечивающие надежное крепление как самих проводов, так и удержание их в специальных зажимах внутри монтажного отсека.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

  • полипропиленовые;
  • полиамидные;
  • фторопластовые.

Достоинства:

  • надёжная изоляция;
  • стойкость к механическим воздействиям и коррозии;
  • огнеупорность и невосприимчивость к химическим реагентам;
  • небольшой вес;
  • невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

  • соединение проводников можно выполнить любым вариантом;
  • правильный монтаж не позволяет контактам разбалтываться.

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Фото распределительных коробок для электропроводки

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое умная розетка
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Где установить распределительную коробку?

Прежде чем приступать к монтажу распределительной коробки, надо определиться с местом ее установки. Зачастую специалисты-электрики рекомендуют крепить это устройство в верхнем углу стены, отступив от потолка примерно 25 см. Не устанавливайте коробки на уровне навесных шкафов, поскольку будет существовать риск ее повреждения. Лучше выбрать свободное от других элементов пространство.

Распредкоробку надо разместить в таком месте, чтобы в случае необходимости к ней можно было свободно подойти для проверки проводов или их ремонта. Не рекомендуется заставлять распредкоробку мебелью, бытовыми приборами, замуровывать штукатуркой и закладывать кирпичами. Уличная распределительная коробка должна находиться над навесом или козырьком так, чтобы на нее не попадали водяные или пылевые струи.

№6. Виды распределительных щитов по конструкции

По типу конструкции и назначению электрические щитки делятся на такие типы:

  • модульные предназначены сугубо для установки модульного оборудования, состоят из реек и площадок для установки шин, снаружи все закрывается металлической или пластиковой панелью;
  • учетные щитки обязательно имеют площадку для установки учетного оборудования, которое крепится на рейки или винты. Также конструкция предусматривает наличие модульных автоматических выключателей;
  • учетно-распределительные щитки отличаются от устройств предыдущего типа наличием рейки для монтажа защитных устройств на отходящие линии. В них также есть отсек для вводного коммутационного аппарата, который закрывается крышкой и может быть опломбирован.

Виды

О том, какие бывают распаячные коробки, можно получить наглядное представление в ближайшем магазине данного рода товаров, где они наверняка представлены в широком ассортименте. Здесь выделяется целый ряд классификационных признаков. В первую очередь в него войдут:

  1. Вариант размещения и способ крепления;
  2. Форма и размеры изделия;
  3. Количество и размеры отверстий в корпусе;
  4. Материал;
  5. Степень защиты оболочки.

Но сначала немного о наименовании устройства. Говоря о распаячной коробке, раньше подразумевали, что она скрывает внутри узлы из проводников, соединенных способом спайки. Когда-то это был основной способ, помимо которого практиковались, разве что, скрутки без последующей спайки, если электрик желал сэкономить силы и средства и не утруждал себя «лишней» работой.

Внутри большинства современных изделий выделены места под установку клеммников или хомутов для фиксации спаянных пучков жил. Таким образом, сейчас под распаячной коробкой подразумевается любая распределительная коробка, независимо от способа соединения проводов.

По варианту размещения все эти устройства можно отнести к одной из двух групп:

  • открытого типа – для наружной проводки;
  • скрытого типа – для внутренней (скрытой) проводки.

Способы крепления обусловливаются вариантом размещения. Пластиковые или металлические изделия для скрытой проводки встраиваются в стену. Они обычно фиксируются на раствор, изготовленный на основе цемента либо алебастра (если стены бетонные или кирпичные), или на винтовые зажимы (если стены из гипсокартона, магнезита и т. п.). Можно также использовать дюбель-гвозди. Вариант открытого типа крепится к стене так же, как и любые другие навесные предметы – самонарезающими винтами (если стена из гипсокартона, дерева или подобного материала) или теми же дюбель-гвоздями (для бетонных и кирпичных стен).

Коробки изготовляют круглой, квадратной и прямоугольной формы. Размеры, как правило, могут варьироваться в пределах стандартного ряда значений, обеспечивающего все возможные потребности в пространстве для размещения узловых соединений кабелей. Например, типичное «квартирное» круглое изделие для скрытой проводки имеет диаметр 80 мм и глубину 40. Оно вмещает до девяти концов расключенных жил (в зависимости от сечения последних).

Количество отверстий в корпусе распределительной коробки под завод внутрь проводов может быть различным, но обычно не менее четырех. Гермовводы представляют собой ступенчатые резиновые уплотнители в форме конусов, с уменьшением диаметра к краю. В зависимости от количества и сечения входящих через данное отверстие жил, часть ступеней срезается (таков механизм регулировки размеров отверстий). Тем самым, обеспечивается оптимальная герметичность на входе в коробку.

Основные части изделия – их всего две: корпус и крышка – изготовляются из современных огнестойких (пожаробезопасных) материалов – негорючих пластмасс различного состава. Элементы крепления (винты, болты) используются металлические. Иногда применяются также и полностью металлические коробки.

Обеспечиваемая оболочкой изделия степень защиты (классификация – в соответствии с ГОСТ 14254–96), как правило, достаточно высока – не хуже IP54.
Обычно наилучшим в этом отношении показателем обладают распаячные коробки для наружного монтажа, которые должны давать максимальную защиту от внешних воздействий.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

  1. Наружные монтажные отверстия.
  2. Внутренние монтажные отверстия.
  3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
