Как установить блок розеток в стену: особенности монтажа

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

  • Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
  • При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
  • По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.


Разметка штрабы для прокладки проводов.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

  1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
  2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

  • подключаются такая розетка к отдельной линии, идущей от щитка;
  • необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
  • отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Особенности устройства

Правильный выбор розетки

Напольный электрический разъем представляет собой конструкцию, предназначенную для скрытого монтажа в горизонтальной плоскости. Однако найти подобное устройство в продаже довольно сложно, да и стоить встраиваемая розетка в пол будет куда дороже обычной модели.

Впрочем, наши соотечественники любят экономить на всем, включая качество. Некоторые умельцы даже умудряются монтировать в напольное покрытие стандартные модели, не предназначенные для этого.

Подобные эксперименты весьма опасны, и вот почему:

  • Стеновые модели не рассчитаны физические нагрузки, никто не станет на них наступать или ставить мебель.
  • Не принципиально, если они немного выступают из поверхности стены.
  • Они не защищены от скоплений пыли.
  • Их корпус не защищен от проникновения влаги, потому риск короткого замыкания многократно возрастает.

Как мы видим, использование обычных розеток может привести не только к испорченному дизайну помещения и пола, но и к более неприятным последствиям, например, пожару. Если вы твердо решили установить напольную конструкцию – выбирайте модели, специально предназначенные для этого, пусть даже их цена будет гораздо выше.

Использование скрытого разъема

Основные разновидности

Остановимся на вопросе классификации напольных разъемов.

На рынке доступны две ключевые модификации:

  • Простая розетка в пол (обязательно оборудованная крышкой, прикрывающей разъем).
  • Лючок в полу для розеток (встраиваемая конструкция).

По количеству разъемов:

  • На один разъем.
  • На 2-3 разъема.
  • Многофункциональные конструкции (до 12 электрических разъемов, предохранители, сетевые подключения и т.д.).

Поворотная модификация, весьма удобная в использовании

При подборе модели, максимально гармонирующей со стилем помещения, важным фактором является материал, из которого изготовлено устройство. Также от этого зависят механические характеристики.

С этой точки зрения встроенные в пол розетки и лючки к ним бывают:

  • Пластиковыми.
  • Металлическими.
  • Облицованными под мраморную плитку, паркет, ламинат и т.д.

Кроме того, если поискать, то можно подобрать несколько цветовых модификаций, хотя в продаже чаще всего встречаются модели нейтральных цветов – белые, черные, коричневые и т.д.

Для квартир или других жилых помещений выгоднее использовать пластиковые детали. Во-первых, они дешевле. К тому же пластиковый лючок в пол под розетки выдерживает нагрузку до 300 кг. Если вы не собираетесь ездить по нему на машине или устанавливать рояль – прочность будет приемлемой.

Металлический декоративный лючок

Лючки из нержавейки имеют практически неограниченный ресурс эксплуатации, что очень ценно для многократного и ежедневного использования (например, в офисных зданиях). Но и цены их значительно выше.

Уровень безопасности

Выбирая лючки в пол для розеток, не стоит забывать, что они должны быть достаточно безопасными:

  • Алюминиевые и стальные модели считаются наиболее прочными. Они могут вынести максимальные нагрузки (до 4 тонн).
  • Также одним из показателей качества лючка служит его IP (Ingress Protection Rating). Этот индекс указывает, насколько блок розеток в полу защищен от повреждения твердыми телами и жидкостью.
  • Минимальный показатель для бытовых электрических разъемов составляет IP 22. Естественно, для розетки на полу этот показатель должен быть близок к максимуму (IP 69).
  • Большинство качественных встраиваемых моделей обладают степенью защиты IP 67, а устройства без защитных крышек – IP 44.

Фото влагозащищенной модели

Штробление стен

Посадочные места для подрозетников блока в кирпичных или бетонных стенах делают перфоратором со специальной насадкой. Если такого инструмента в хозяйстве нет, можно произвести штробление с использованием и просто молотка и зубила. Выполняют эту процедуру примерно следующим образом:

  • сначала штробят круги коронкой;
  • выбивают с помощью зубила сердцевину;
  • вычищают из гнезда крошки цемента и пыль.

В гипсокартоне отверстия сделать будет, конечно же, еще проще, чем в бетоне. В этом случае для прорезания используют специальную коронку. Для вставки блока целиком перемычки между вырезанными в бетоне или гипсокартоне гнездами убирают.

В чем может быть нюанс

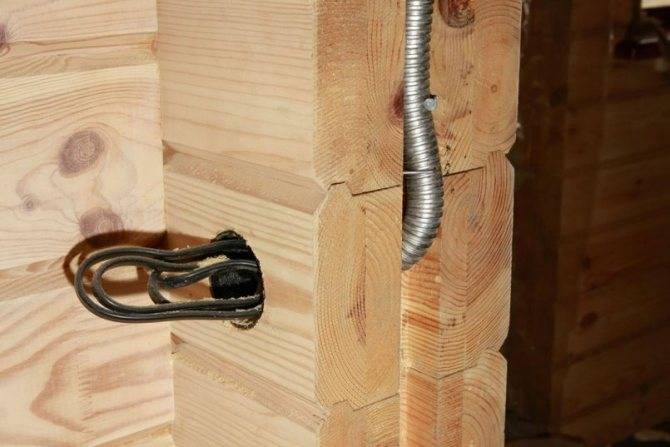

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Особенности выбора

Важным критерием подбора идеальной модели служит дизайнерская составляющая, т. е. соответствие стилю и общему оформлению интерьера. Также материал исполнения лючка определяет его механические свойства и срок эксплуатации. По этим особенностям модули для розеток в пол можно разделить на следующие виды:

Пластиковые. Такая модель стоит дешевле, но при этом выдерживает физическое воздействие до 300 кг. Этого вполне достаточно для среднестатистической жилой квартиры. Также пластиковое исполнение напольного лючка для розеток предоставляет наибольший выбор цветовых вариаций. Самые популярные приспособления имеют нейтральные оттенки – белые, черные, бежевые, коричневые, серые, серебристые. При желании можно подобрать любой цвет или сочетание. Встречаются сложноокрашенные модели, например имитирующие напольное покрытие.

Металлические. Такие лючки, выполненные в основном из нержавейки или алюминия, имеют практически неограниченный срок службы и устойчивость к нагрузкам до 4 тонн (что для квартиры не очень актуально). Но и стоимость их гораздо выше пластиковых. Таким образом, выбор люка в пол в металлическом исполнении оправдывается в основном дизайнерским решением.

Блок в пол под облицовку материалом напольного покрытия. Такая модель используется при необходимости применения скрытого (замаскированного) люка для розеток. Является разновидностью металлической конструкции с креплениями для выбранного отделочного материала – коврового и паркетного покрытия, ламината.

Советы и рекомендации

При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.

Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.

Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.

Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.

Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.

Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.

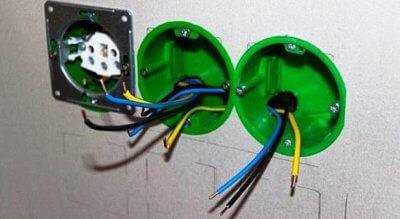

Подключение электрики


Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

  1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
  2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
  3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
  4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
  5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
  6. Все оголенные участки проводов обматывают изоляционной лентой.
  7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
  8. Уровнем контролируют ровность размещения блока.
  1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

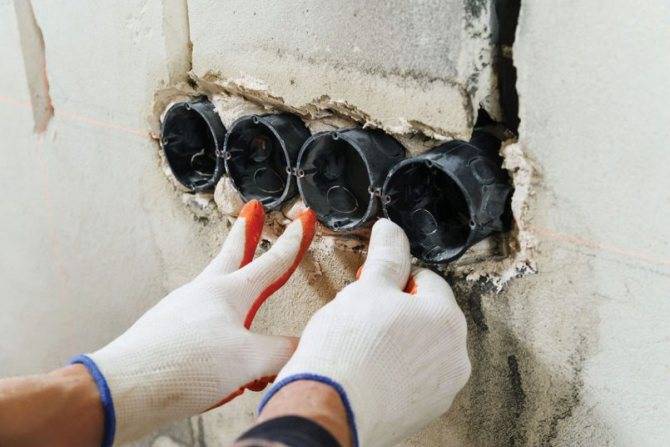

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

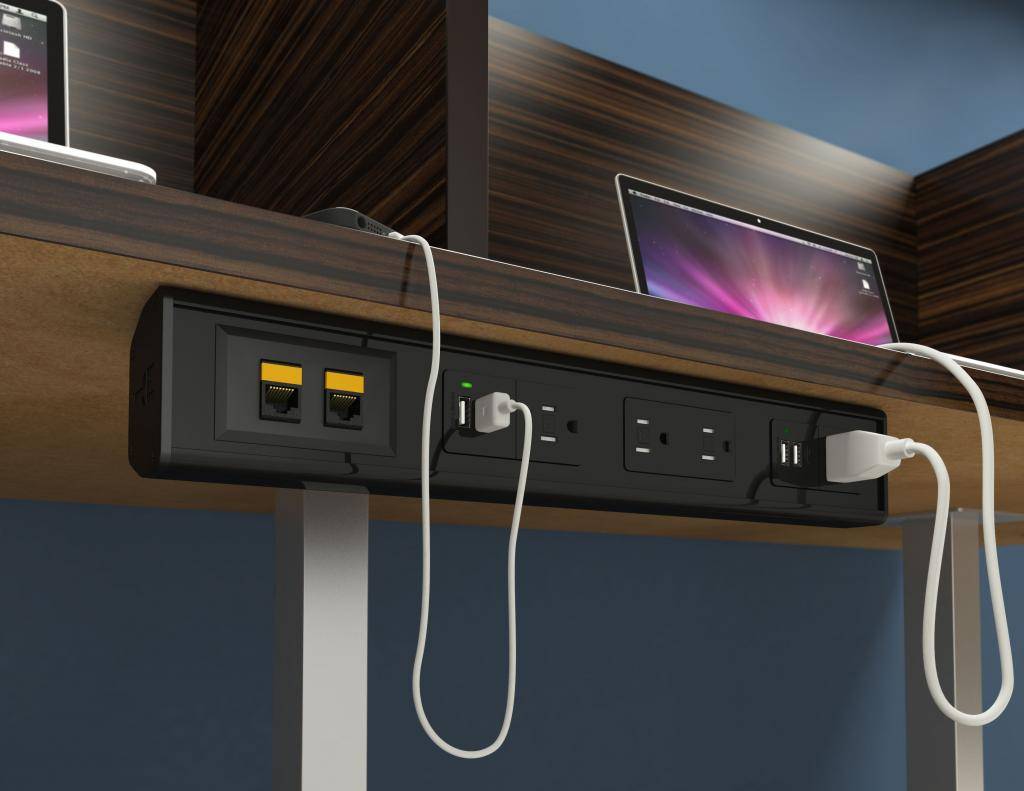

Другие варианты блоков: примеры компоновки

Сегодня можно встретить подобные устройства, скомплектованные совершенно разнообразными способами. Довольно часто стали встречаться блоки розеток для интернет-коммутации, подключения телевизионной антенны или домашнего стационарного телефона. Ведь действительно, удобно, когда все розетки находятся в одном месте.

Еще каких-то 10-15 лет назад самым крупным блоком розеток с выключателями было устройство с двумя или тремя клавишами и парой точек подключения электроэнергии. Такое устанавливалось в прихожих между ванной и санузлом и с него производилось управление светом не только в указанных помещениях, но и на кухне. Это было не слишком удобно, однако другого выхода все равно не наблюдалось. Сейчас все полностью изменилось, при наличии инструмента и желания любой выключатель можно перенести туда, откуда управление светом будет удобнее.

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетонеИсточник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

ПерфораторИсточник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетонуИсточник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробокИсточник chebo.biz

Степень защиты

При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:

степень защиты от пыли и предметов Размер предметов (мм), которые не попадут в блок выключателей
отсутствует
1 >50
2 >12
3 >2,5
4 >1
5 мелкие частицы и пыль
6 пыль в устройство не проникнет вообще
степень защиты от сырости описание защиты
отсутствует
1 падающие сверху капли
2 капли, которые падают как сверху, так и под углом 15°
3 брызги, попадающие под углом 60 °, дождь
4 брызги, падающие с разных углов
5 водная струя
6 мощная водная струя
7 недолгое погружение под воду
8 длительное подводное погружение

Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.

Что такое блок розеток

Блок розеток имеет отличие от стандартной розетки благодаря числу посадочных мест.

Электрические розетки и их разновидности (штепсельные розетки, розетки с заземлением, «умные» розетки, розетки с таймером) позволяют электрическому оборудованию подключаться к электросети. Электрическая сеть подает переменный ток на розетку.

В общем смысле розетки можно рассматривать как тип адаптера для преобразования между двумя способами подключения, которые постоянно подключены на одном конце и (обычно) отсоединяются на другом конце.

Существует два основных типа розеток: бытовые и промышленные. Также встречается и переносной тип розеток. Он отличается удобством в использовании и безопасностью, тем не менее в странах бывшего СССР он ещё не так распространён. Промышленные, как правило, всегда мощнее, и их сила тока составляет около 32 А, используются они для подключения мощной техники.

Основные правила монтажа для дома

заземлениемподключение розеток

  1. Правильно рассчитывать максимально допустимую мощность всех электроприборов, которые есть в квартире. Конечно, ситуация, когда будет одновременно включён фен, утюг, электроплита, микроволновка, пылесос и чайник, практически не случается, однако не нужно подобное явление исключать.
  2. В соответствии с полученными результатами предыдущего пункта необходимо выбирать мощность рубильников и диаметр сечения проводки. Сегодня уже практически не устанавливается алюминиевый провод, хотя он существенно дешевле. Медные жилы намного легче, пластичнее, безопаснее.
  3. Выбирается способ укладки кабеля: внутренний или закрытый, что определяется его типом.
  4. Лучше всего группы проводов стягивать пластиковым жгутом, чтобы они не рассыпались и не путались. Следует наносить соответствующую маркировку, чтобы при прокладке не забыть, какой провод куда должен укладываться и за что отвечать.
  5. Если используется много проводов или отделочные материалы не обладают огнеупорностью, необходимо пользоваться гофрой, чтобы предупредить возгорание из-за короткого замыкания на участке проводов.

Внимание
Устанавливать розетку, как и прокладывать к ней провода, необходимо, когда распределительный щиток уже настроен профессионалом.

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

  • Кусачки
  • Уровень
  • Плоскогубцы
  • Отвертку
  • Карандаш
  • Нож.

Что делать, если подрозетник выпал из стены

Причиной этому может стать неправильное крепление ПР в гнезде. Если это случилось, и подрозетник оказался неповреждённым, то поступают следующим образом:

  • снимают лицевую панель розетки, клавиши выключателей и рамку;
  • отворачивают винты распорных лапок и площадки колодки;
  • арматуру извлекают из подрозетника;
  • посадочное место очищают от пыли и остатков алебастра;
  • гнездо промазывают грунтовкой с помощью кисти;
  • отверстие заполняют алебастровым или гипсовым раствором;
  • монтаж коробки повторяют.

Видео описание

Что делать, когда выпадает подрозетник, смотрите в следующем видео:

Коротко о главном

Перед тем, как установить подрозетник в бетонную стену или вертикальное ограждение из другого материала, надо выбрать нужную конструкцию пластиковых стаканов и инструмент. Главная задача – создать условия, при которых подрозетники будут надёжно закреплены в посадочных гнёздах, удерживая контактную арматуру от выпадения

Особое внимание нужно уделять изоляции жил проводов внутри ПР.

Основные виды встраиваемых в пол модулей

Конструкция напольного электрического разъема предназначена для скрытого монтажа в горизонтальной плоскости. Она представлена следующими модификациями:

  • Встраиваемые напольные лючки для розеток.
  • Розетка для пола, оснащенная крышкой для разъемов.

Выбирая конструкцию, следует продумать ее предназначение, это поможет определить необходимое количество разъемов. По этому признаку устройства подразделяются следующим образом:

Розетка, содержащая один разъем.

Приспособление на два или три гнезда.

Многофункциональная конструкция, оснащаемая до 12 электрическими розетками, разъемами для телефона и интернета.

э

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

Варианты установки в квартире — как правильно?

установкитут

Внутри бетонных и других стен

Существует два метода фиксации внутренних розеток:

  • внутри бетонной, кирпичной или оштукатуренной стены – на алебастр или штукатурку крепится подрозетник;
  • в отделочных плитах или панелях, например, гипсокартоне, МДВ, пластиковых и других – просверливается нужного диаметра отверстие, в котором фиксируется подрозетник.
  1. Если в поверхности стены или отделки уже есть отверстие, то вставляется подрозетник с креплением на шурупы или раствор. Иначе необходимо такое углубление выдолбить или высверлить корончатым сверлом с победитовым напылением.
  2. Для фиксации в отверстии гипсокартонной, ОСБ или другой плите требуется сверление корончатым сверлом по дереву с установкой коробки с «ушками», в которые будут вкручиваться саморезы или шурупы (как установить розетку в гипсокартоне?).
  3. После установки и фиксации подрозетника необходимо извлечь крышку, установить сердцевину внутрь коробки.
  4. В распорных лапках есть винты. Их нужно затянуть так, чтобы розетка прочно «села» и при движении не шевелилась.
  5. Выполняется соединение проводов с клеммами.
  6. Если декоративная накладка держится на шурупах, то её нужно установить на сердцевину и прикрутить, если защёлкивается – приложить к розетке и нажать до характерного щелчка.
  7. Подключается электрическая сеть, проверяется работоспособность с помощью радиоприёмника, настольной лампы или другого электроприбора.

Важно
Нужно сильно закручивать винты, которые фиксируют проводку в клеммах, поскольку при малейшем люфте будет нагреваться сердцевина и возникать опасная ситуация.

Открытый способ

  1. Открутить винт в центральной части элемента, отсоединить декоративную накладку.
  2. Зафиксировать на деревянной подложке основу корпуса.
  3. Подсоединить проводку к клеммам.
  4. Собрать прибор.
  5. Проверить его работоспособность.

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

  • Подготовка и прокладка кабеля.
  • Вырез ниши под розетку.
  • Монтаж корпуса «подрозетника».
  • Подключение контактов.
  • Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

  1. ретро проводка;
  2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
