Монтажные работы и оборудование
Для монтажа системы отопления в дачном или жилом доме следует выбирать только надежные котлы, способные обеспечить бесперебойную работу на весь период эксплуатации.
Поскольку природный газ пропан является взрывоопасным веществом, монтаж системы должен проводиться исключительно специалистами с соблюдением технологии подключения и прессовкой системы рабочим давлением.

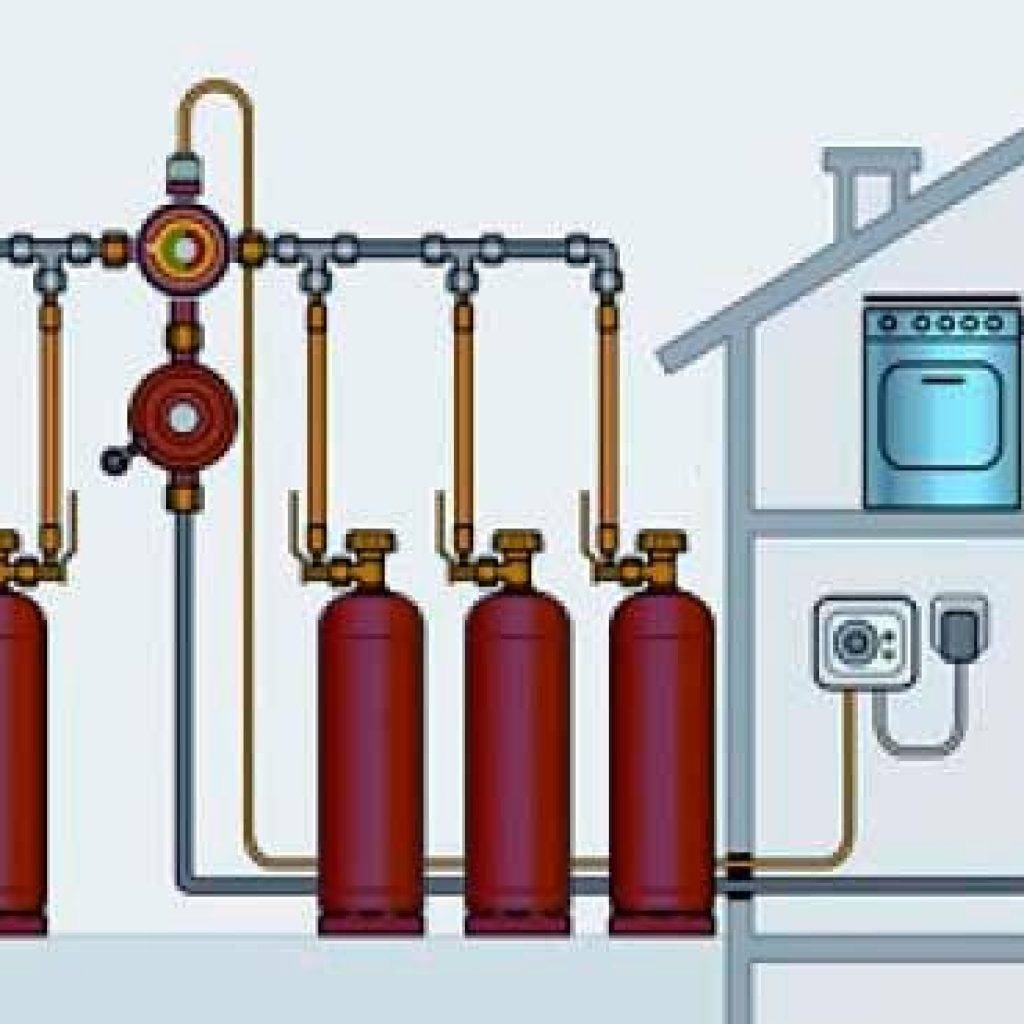

Использование нескольких баллонов, подключенных последовательно, убережет от несанкционированного падения давления, а их замена значительно упростится.
Расход газа на отопление
Примерный расход газа пропан-бутан составляет 0,1 м3/час на 10 м2 площади. При условии дополнительного утепления помещения этот показатель снижается, но он возрастает при включении в систему других потребителей.
Отопление жилых и хозяйственных зданий при помощи баллонного природного газа является оптимальным подходом на удаленных объектах. Современное газовое оборудование для дома сейчас безопасно и очень удобно в эксплуатации. Поэтому жители дома не столкнутся с бытовыми проблемами при использовании газовых отопительных систем.
Живу здесь
Отопление газом из баллонов
С наступившим!
Построили каркасник, отделали первый этаж (50 кв. м), похолодало, пришло время думать об отоплении. На дачу ездим каждые выходные. На неделе в городе. После разных размышлений и чтения интернета остановился на водяном отоплении с котлом на баллонном газе. Начал с первым снегом, перед Новым годом запустил.
Эффект превосходит ожидания. В первую очередь, при полном отсутствии навыков сварки ПВХ труб – потек только один стык, но заплакала половина резьбовых соединений на фумленте, переделывал на паклю с пастой. Лучше сразу не тратить время на ленту. Сразу заложил патрубки для отопления второго этажа. Закрыл их кранами со снятыми ручками, но можно и заглушками заварить, благо они стоят копейки.
Многого плохого начитался про данный тип отопления, и про плохой газ, и про обмерзание баллонов, и про большой расход. Но решился, так как на этапе строительства печку не сложил, а сейчас уже дорого врезаться в перекрытия и крышу. так что печка и камин отпали. Вид топлива и котла выбирал из соображений простоты контроля, в том числе удаленного.
Именно автоматизацией и буду бороться за минимальный расход.

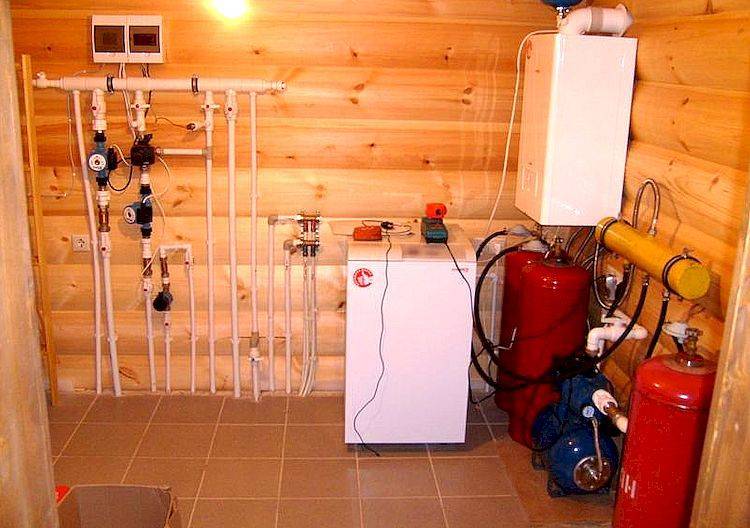

На фотках основные моменты. Котел Бакси, 14 квт, коаксиальная выхлопная труба, 4 баллона одновременно, подключены к рампе с одним редуктором. Батареи биметаллические, жидкость красная, разведенная водой из колодца 2:1. Управление комнатным оригинальным термостатом, но можно использовать любой имеющий на выходе сухие контакты. Замкнул – котел включился, разомкнул – выключился. Термостат от Бакси – отдельный разговор, явно люди думали. Осталось к нему GSM управление приладить, контакты для этого есть.
Опыт двух недельной эксплуатации. За 10 дней новогодних каникул израсходовано меньше 2-х 50- литровых баллонов. Правда температуры стояли не очень низкие, а в доме постоянно что-то готовилось на плите и в духовке.
Ящик для баллонов сразу сделать не успел, перед отъездом на работу поставил свежие баллоны и замотал их клеенкой. На фото видно, температура в пятницу когда вернулись на дачу t была -20, но обмерзания никакого не было. Давление свежих баллонов 5 атм.
Рабочие дни котел работал в режиме “не замерзайки”, комфортный режим запустился за 4 часа до приезда. Не передать восторгов от приезда в теплый дом!
Что порадовало – не было сбоев – котел на автоматике отработал. Давление на монометре примерно 1 атм, но все работает и газа похоже еще много.
Начал строить ящик для баллонов. Планирую размещать в нем 6 баллонов. Для нормальной работы нужно одновременно не менее 3-х. Это выяснилось когда мастер делал первый запуск и регулировки. В двух баллонах малая площадь зеркала испарения внутри баллона, на хватает производительности редуктора.
Интересно экспериментировать с пользовательскими настройками котла и смотреть в окошечко горелки. Пока понял что реальных параметров для регулировки – два: температура воды на выходе и максимальная мощность. Установил 70С* и 75% мощности. После включения котел на всю разрешенную мощность греет воду до 70 и потом пламя снижается, на пониженной мощности гоняет 70-ти градусную воду, пока комнатный термостат не скажет “хватит”. Включается примерно раз в час. На 10-20 минут, в зависимости от температуры воздуха за бортом.
Вкратце как-то так. Интересен опыт и готов ответить на вопросы, а то в темах как-то обсуждения все больше заканчиваются на этапе сомнений, а вот что в итоге получилось – информации мало.
Преимущества и особенности газовых баллонов
Газовое отопление от баллонного газа – это сто процентов выгодно. Данный момент можно подтвердить нахождением в оборудовании природного газа пониженного уровня, который имеет возможность моментально изменяться и становиться газообразным.
Баллонный сжиженный газ является автономным. Его можно перевезти в абсолютно любое место, независимо от отдаленности. Также немаловажным моментом является, и способность автономного отопления обеспечивать помещению использование горячей воды. Следовательно, отопление частного дома газовыми баллонами – это максимально эффективное средство.
На данный момент наиболее распространенным отопительным веществом является пропан, который, в действительности, выдает неповторимое качество и неоспоримую надежность отопления для всего помещения. Рассматриваемые системы наделены автономностью, экологичностью, простотой, экономностью и, конечно же, стабильностью. Именно в данном случае напрочь отсутствуют всевозможные перепады в давлении.
Выбор котла для отопления дачи газовыми баллонами
Выбирая котел для системы отопления при помощи газового баллона нужно обратить внимание на следующий ряд параметров:
- Количество топлива, расходуемого за час времени. Зависит такой параметр от того, какую площадь необходимо отапливать.
- Уровень давления. От давления зависит расход газа, чем меньшим будет этот показатель, тем меньшим будет расход.
- Оснащенность автоматикой. В некоторых моделях котлов имеется возможность переключать силу отопления и устанавливать необходимый уровень.
Также важным параметром является КПД, который должен быть приближен к 100%. От этого зависит тип горелки, которая будет установлена в системе:
Первый тип горелки характерен тем, что газ сжигается в полной мере, это и обеспечивает максимально высокую степень КПД. Плюс оснащение системами автоматического режима переключения уровня отапливаемости сможет экономить 20% газа. Часть моделей такого типа выпускается без дымохода, что существенно сберегает материальные вложения в сборку и покупку дополнительного оборудования.
Выбирая оборудование для отопления, стоит внимательно подойти и к выбору самого баллона, если тип для выбора такового определен металлический. Такой тип емкостей должен иметь специальную надпись, где указана дата, в которую производилось наполнение топливом и номер самого баллона. Окраска емкостей для газа должна быть красной или оранжевой.
Важно: без наличия характеристик, указанных выше использовать баллоны не рекомендуется
Варианты реализации
Как можно реализовать газовое отопление деревянного дома своими руками?
Собственно, варианта два.
Газовый котел
Разводка будет выглядеть примерно так.
Такое решение оптимально, если у вас магистральный газ. В этом случае он будет заведен только в хорошо вентилируемую котельную, что явно безопаснее разводки газа по всему дому.
Есть ли какие-то нюансы, которые полезно знать при проектировании?
- Волей-неволей придется предпочесть газовый котел для отопления частного дома конвекционного типа. Более экономичные конденсационные требуют очень низкой температуры обратного трубопровода, которую при использовании радиаторов обеспечить с сохранением тепла в доме проблематично.
А теплый пол с его более низкой температурой воды, как мы помним, в деревянном доме смонтировать трудно. - Оптимальная схема системы отопления, вытекающая из типа котла (конвекционный котел использует температуру обратки не менее 60С) — однотрубная, барачного типа.
Толстая (не менее 1 1/4 дюйма) труба опоясывает дом по периметру; радиаторы не разрывают ее, а врезаются параллельно. Именно она приведена на схеме выше. - Котлы с электронным розжигом более экономичны. То, что они не нуждаются в постоянном пламени пилотной горелки, означает и несколько большую безопасность.
Если у вас часты отключения электричества — просто приобретите источник бесперебойного питания.
От того же ИБП прекрасно запитывается и циркуляционный насос. Правда, тогда лучше озаботиться покупкой дополнительных аккумуляторов.
Газовый конвектор
Если в вашем распоряжении только привозной газ в баллонах — газовые конвекторы будут весьма удобным решением. Они не нуждаются в разводке теплоносителя по дому: конвектор монтируется непосредственно под окном, баллон ставится в этом или соседнем помещении.
Воздухозабор идет с улицы, туда же по коаксиальной трубе отводятся продукты сгорания.
Единственный связанный с этим типом обогревателей нюанс — они обеспечат нагрев лишь того помещения, в котором расположены. Если в доме много раздельных комнат, конвектор придется ставить в каждой. Соответственно, количество баллонов, которые придется возить в заправку, будет расти.
Конвектор на фото, однако, прекрасно обогревает холлы на первом и втором этажах. Если помещения не изолированы, возможность обогрева упрется только в его тепловую мощность.
Главное достоинство газовых конвекторов на фоне котла с разводкой по комнатам — цена проекта. Один конвектор ненамного дороже качественного биметаллического радиатора. При этом он не нуждается ни в котле, ни трубах.
Правильное использование газовых баллонов
Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.
Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.
Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.
В уличном шкафу размещены четыре газовых баллона ёмкостью 50 литров и газобаллонная установка. При закрытом шкафе исключается случайное падение баллонов
Более подробно о шкафах для баллонов рассказано в видео ниже.
Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.
Газовые баллоны не следует оставлять под прямыми солнечными лучами — постепенный нагрев внешней поверхности изделия также может привести к взрыву.
Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.
Расчет количества газовых баллонов для отопления
Виды баллонов для отопления
Одним из существенных недостатков такого теплоснабжения является постоянное пополнение запасов топлива. Поэтому необходимо заранее рассчитать сколько нужно баллонов для котла. Точной методики для этого не существует. Но есть ряд способов, с помощью которых можно определить примерный расход топлива.
Для определения расхода при отоплении газовыми баллонами необходимо ознакомиться с технической документацией котла. В ней указано потребление топлива, как для природного, так и для сжиженного газа. Обычно в последнем случае производители дают расход в кг/час. Для котлов мощностью 24 кВт он составляет около 3,5 кг/час.
Кроме этого учитывается интенсивность потребления топлива. В среднем для поддержания нормальной температуры в зимний период теплоснабжение частного дома баллонным газом работает от 12 до 16 часов в сутки. Если отопительный сезон составляет около 100 дней – общий расход для котла мощностью 24 кВт будет равен:
Т.е. в среднем в сутки нужен будет 1 баллон для котла отопления емкостью 50 л. Это максимальный расход топлива, который можно снизить следующим образом:
- Установка автоматики для подачи газа;
- Приобретение современных моделей котлов с высоким КПД;
- Утепление дома для уменьшения тепловых потерь.
Но даже эти меры не сильно скажутся на потреблении топлива. Практически все отзывы об отоплении газовыми баллонами указывают на актуальность монтажа такого типа теплоснабжения только в домах с небольшой площадью и непостоянным проживанием.
В таблице показано сколько нужно баллонов для котла теплоснабжения в зависимости от площади дома.
Кол-во баллонов 50 л, шт.
Это не окончательные цифры. Для каждой системы теплоснабжения выполняется индивидуальный расчет сколько нужно баллонов для котла. Также необходимо учитывать правильность заполнения емкости. Предварительно удаляется вся жидкость, замеряется вес пустого баллона.
При заправке баллона проконтролировать уровень его заполнения можно, измерив уровень температуры. Область, где имеется газовая смесь, будет охлаждать баллон.
Газовые баллоны зимой
Установка автономной газовой системы на открытом пространстве может привести к значительному падению показателей давления газа в холодные периоды года.
Это, в свою очередь, провоцирует автоматическое отключение котла. Повторное включение и нагрев системы требует повышенного расхода топлива, увеличивая общие затраты на эксплуатацию системы. В случае невозможности постоянного контроля, рекомендуется организация специального места для установки конструкции и хранения резервных или отработанных баллонов.
Выбор места хранения газовых баллонов
Оптимальным вариантом для организации хранения является использование теплоизолированных бытовых помещений, размещенных на территории участка. Если возможность постройки отсутствует или же имеется принципиальное желание установить всю систему внутри помещения, чтобы не выходить из него лишний раз в морозные дни – потребуется специальный металлический шкаф.
Важно учесть, что при хранении или организации системы отопления в гараже – один из наиболее популярных вариантов – поблизости от баллонов не должно быть подвала, погреба или смотровой ямы. Это связано с тем, что возможная утечка приведет к накоплению критической взрывоопасной массы газа в помещениях нижнего уровня
Отдельное помещение
Предписания, регламентирующие технические характеристики бытовых помещений для хранения газовых баллонов, установлены нормами СНиП 2.04.08-87. Ознакомление с данным документом – обязательный этап при организации автономной системы отопления газом частного дома или коттеджа.
Оптимальным выбором считается расположение склада для хранения баллонов поблизости от котла. Это позволяет уменьшить длину подающей магистрали. Помимо этого, помещение должно иметь качественную систему приточного вентилирования. Должно быть оснащено специальными поддонами для установки баллонов. Также следует в обязательном порядке ограничить свободный доступ в помещение посторонних и убрать все легко воспламеняемые материалы и бытовые обогреватели.
Использование шкафа для хранения

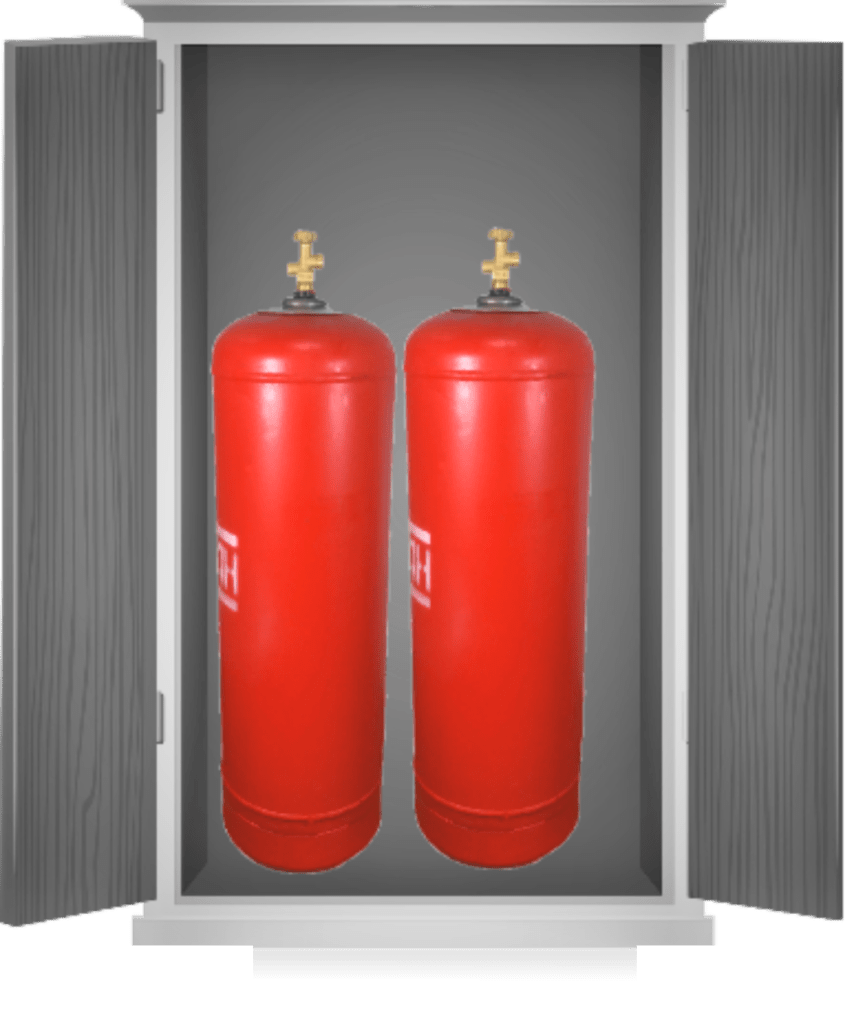

Другой метод хранения, доступный для любого домовладельца, планирующего установку газовой системы – специальный шкаф для баллонов.
Технические параметры, как и в случае с отдельными помещениями, регламентированы законодательно – нормами ГОСТ 15860-84. Приобретая готовый шкаф, следует убедиться, что он соответствует всем обязательным критериям, к числу которых относятся:
- наличие вентиляционных отверстий;
- отсутствие прямого доступа солнечных лучей;
- использование только негорючих материалов;
- присутствие элементов, удерживающих баллоны;
- наличие замков и предупреждающих надписей.
Согласно требованиям безопасности, допускается хранение в одном шкафу не более чем двух резервных баллонов с газом. Сама конструкция должна устанавливаться на заземленный и оснащенный вентиляционными каналами фундамент. Его площадь должна превышать габариты шкафа на 0,15 — 0,2 м.
Плюсы и минусы работы котла на баллонах с пропаном
Главным преимуществом подключения к СУГ является скорость монтажа и отсутствие жестких норм, связанных с эксплуатацией. Отсутствует необходимость в получении разрешения на эксплуатацию, а также выполнения проектной документации, что требуется при магистральном подключении.
Судя по отзывам потребителей, у отопления сжиженным газом есть и свои недостатки:
- Необходимость в контроле над наполненностью баллонов. Для нормальной работы газового котла нужно 3-4 газовых баллона. Проследить за тем, когда именно закончится газ, без дополнительного оборудования достаточно проблематично. Если планируется постоянная эксплуатация системы, лучше потратиться и сделать подключение котла к нескольким баллонам через рампу и редуктор.
- Стоимость газа – по сравнению с магистральным подключением, расходы на отопление СУГ несколько выше, но меньше, чем при использовании электрокотла.
- Особенности при подключении к баллону с пропаном. Согласно ПБ, потребуется вынести емкости в другое вентилируемое помещение или на улицу, что не всегда удобно. Необходимо отдельно приобрести устройство для подсоединения как минимум четырех газовых баллонов к котлу, а также регулирующую и контролирующую арматуру.
- Переоборудование – не все котлы можно перевести на СУГ с одинаковой эффективностью. Замена горелки обойдется приблизительно в 30-40% от общей стоимости котла.
- Необходимость в привлечении квалифицированных специалистов. Связать несколько пропановых баллонов в единую сеть, поменять горелку и правильно выполнить подключение, может только лицензированный специалист.
Некоторые из вышеперечисленных минусов в одинаковой степени относятся и к подключению к магистральному газопроводу.
Расчет мощности и температуры тёплого водяного пола
Как снизить потребление газа?
Если вдруг расходы по газу вас не устраивают, то следующие рекомендации помогут вам их оптимизировать:
- Займитесь утеплением дома. Чем лучше утеплите дом, тем меньше у вас будет уходить тепла на улицу.
- Проверьте окна, двери на возможные щели. Через такие конструкции так же много теряется тепла
- Если вы пользуетесь открытой системой отопления с бачком на крыше, то переделайте систему отопления в закрытую. Через крышу так же теряется значительно количество тепла.
- Если у вас стоит простой напольный котел, то замените его на настенный. Расходы так же могут снизиться на 10-30%.
- Проведите ТО своей системы отопления. Порой это так же может сказаться положительно на расходе газа. В особенности это касается самого котла.
