Монтаж системы отопления частного дома своими руками

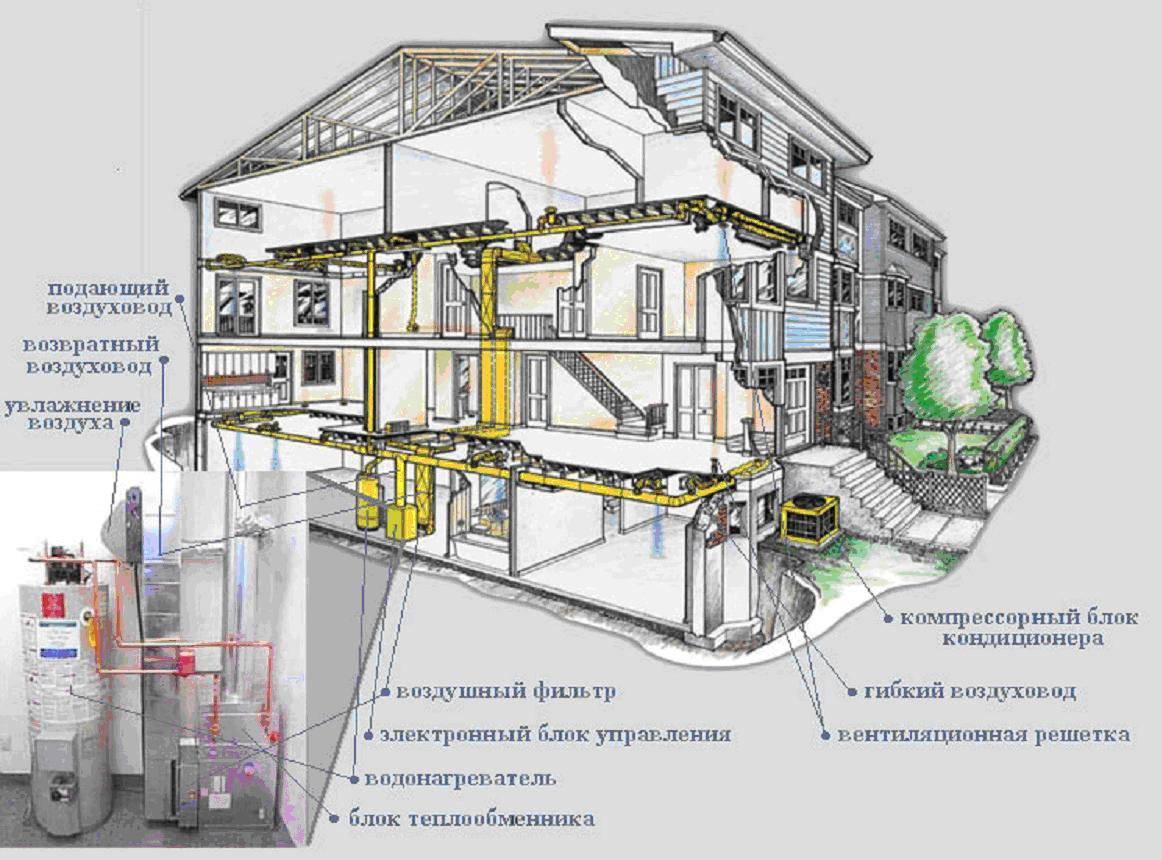

Воздушное отопление

Для установки своими руками системы воздушного отопления необходимо приобрести:

  • фильтры для очистки воздуха
  • генератор
  • УФ-фильтр для очистки воздуха
  • увлажнитель воздуха
  • система воздуховодов
  • термостат
  • воздуховоды

Преимущества воздушного отопления:

  • вся система отопления монтируется в стене
  • происходит равномерный прогрев помещения
  • нет шума
  • воздушное отопление на 20−30% экономичнее водяного
  • система воздушного отопления в обязательном порядке имеется функция фильтрации воздуха. При этом воздух очищается от пыли и неприятного запаха, а фильтрующий элемент меняется каждые полгода
  • воздух при воздушном отоплении всегда достаточно увлажнён
  • быстрое нагревание помещения
  • специальный термостат позволяет варьировать температуру в комнате от 5до 35С

Недостатки воздушного отопления:

  • монтаж воздушной системы отопления можно сделать только при возведении здания
  • тёплый воздух подаётся из-под потолка, а он должен опуститься вниз, что весьма затруднительно. Поэтому сквозняки, пусть и тёплые, присутствуют в помещениях с воздушным отоплением
  • как правило, такой вид отопления совмещён с кондиционированием и увлажнением воздуха, что увеличивает стоимость всей системы
  • в жилых помещениях такая система применяется редко

Этапы монтажа системы воздушного отопления:

1-й этап: надо хорошенько просчитать, сможет ли данная воздухонагревательная система прогреть такую площадь помещения. Если воздух подавать с большой скоростью, то система будет работать с шумом.

2-й этап: воздухопровод в деревянном доме, например, из клееного бруса можно проложить в перекрытии. В каменном или бетонном домах нужно применять дроссельные заслонки воздуховодов. Воздуховоды крепятся с помощью анкеров. Если воздуховоды проходят какой-то участок «впустую», то их надо утеплить во избежание теплопотери. Воздуховоды в зависимости от типа теплогенератора могут быть гибкими, жёсткими или комбинированными. Помимо самих воздуховодов, в комплект к ним необходимо приобретать анкеры, дроссельные заслонки, врезки и т. п. Общая длина воздуховода не должна превышать 30 м, иначе будут сильные потери тепла.

3-й этап: в качестве воздуховодов в помещениях могут служить круглые диффузоры и прямоугольные решётки. Последние смотрятся эстетичные, но от них теряется скорость подачи воздуха. Круглые диффузоры применяют на полу.

Виды отопительных систем

Практика показывает, что большинство домовладельцев выдвигает к системе отопления двухэтажного дома 3 основных требования:

  1. В доме всегда должно быть тепло.
  2. Минимальный расход энергоносителей – природного газа, дров, электричества и так далее.
  3. Красота. Трубы, арматуру и приборы обогрева желательно убрать с глаз, чтобы не портили интерьер.

Требования перечислены в порядке важности с точки зрения пользователей. О стоимости монтажа мы поговорим в процессе рассмотрения систем

Пожелания вполне понятны, но их следует увязать с техническими возможностями. Например, в отдаленных регионах случаются перебои с подачей электроэнергии либо отсутствует магистральный газ. Отсюда совет: сначала определите основное топливо и резервный энергоноситель, подберите котел и отопительные приборы. Отразите пожелания на бумаге – набросайте своими руками черновой проект.

Далеко не всегда хозяин дома может сам обустраивать инженерные сети – разрабатывать схемы, монтировать оборудование и трубы. В таком случае есть смысл обратиться к специалистам инженерной фирмы, которая занимается перечисленными работами. Например, в центральном регионе РФ услуги по установке котлов и монтажу систем отопления оказывает компания «ТеплоМосква».

Такой основательный подход позволит смонтировать схему отопления двухэтажного дома, которую не придется переделывать впоследствии. На выбор есть 5 вариантов систем:

  • самотечная (она же – гравитационная и конвекционная);
  • однотрубная;
  • двухтрубная;
  • лучевая (иначе – коллекторная);
  • водяные контуры напольного обогрева, называемые теплыми полами.

Указанные системы допускается комбинировать друг с другом. К примеру, на первом этаже сделать теплые полы, а на втором собрать лучевую схему. Теперь подробно рассмотрим каждый вариант по отдельности.

Схемы обогрева

Монтаж систем отопления может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

Циркуляция теплоносителя может быть естественной или принудительной.

Схема с естественной циркуляцией.

Естественная

Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

  1. Диаметр основной трубы должен быть несколько больше основного трубопровода;
  2. От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
  3. Расширительный бочок должен располагаться выше всех остальных элементов отопления.

Принудительная

При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

Система принудительной циркуляции теплоносителя.

Воздушное отопление дома

В нашей стране оно не пользуется большой популярностью, хотя имеет хорошую эффективность. Подача нагретого воздуха в помещения производится по специальным вентиляционным каналам, которые могут располагаться в полу или потолке. Воздушное отопление дома состоит из таких элементов:

  • Теплогенератора. Для этих целей может использоваться отопительный котел, работающий с помощью любого энергоносителя.
  • Воздуховодов. Выполняют доставку теплого воздуха от теплогенератора в помещения.
  • Приточного вентилятора. Выполняет перемещение воздушных масс.

Часть воздуха для функционирования оборудования может браться с улицы, а часть с помещений. Монтаж системы отопления этого типа лучше доверить профессионалам, потому что самостоятельная установка довольно трудоемка.

Преимущества:

  • Высокий КПД – до 90%.
  • Не нужно тратиться на радиаторы.
  • Возможность использовать совместно с кондиционированием.
  • Хорошая регулируемость за счет низкой инерционности воздушных масс.

Недостатки:

  • Устанавливается во время строительства строений.
  • Нуждается в периодическом наблюдении и обслуживании.

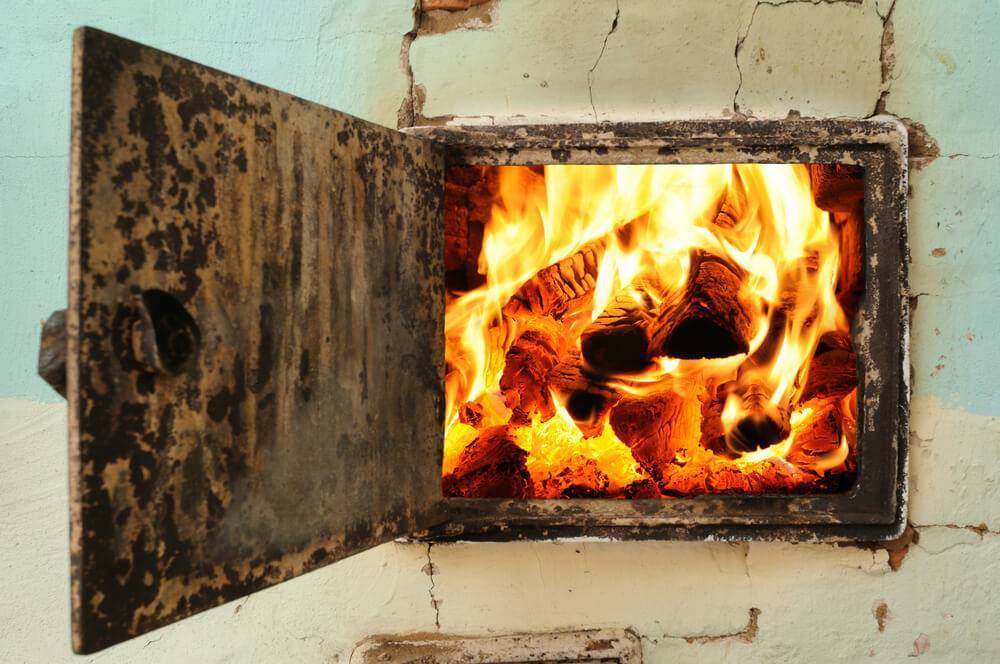

Печь

Печное отопление

Относится к воздушному отоплению, потому что обогрев происходит благодаря нагретым воздушным массам, которые циркулируют по каналам расположенным в стенах. Хорошо тем, что позволяет сделать отопление частного дома своими руками, при условии, что владелец недвижимости знаком хотя бы немного с кладкой кирпича.

Печь обычно изготовляется на дровах или угле и ее принято устанавливать посредине дома, так как в таком случае тепло будет передаваться еще и лучевым способом. Будет идеальным выбором для небольших построек, например, дач.

Преимущества:

  • Доступность.
  • Возможность использовать твердый вид топлива – не надо связываться с компаниями поставщиками природного газа.
  • Простота эксплуатации.
  • Долговечность.

Недостатки:

  • Нужна периодическая очистка дымовых каналов, так как они засоряются.
  • Затруднительность регулировки.
  • Нуждается в присутствии человека для периодического подбрасывания топлива.
  • Печное отопление может обогреть небольшое здание, так как нагретые воздушные массы медленно циркулируют.
  • Неэкономичность.

Разновидности альтернативных систем отопления

Альтернатива газовому отоплению представляет собой, как правило, автоматизированные системы теплоснабжения, использующие на практике современные технологии и новейшие разработки.

Данные системы — идеальное решение для собственников частных и загородных домов, особенно расположенных на удалении от мест прокладки газопроводной сети.

Альтернативное отопление может иметь следующие разновидности:

  1. Дизельное.
  2. Электрическое.
  3. Твердотопливное (уголь, брикет, дрова и т.д.).
  4. Природные возобновляемые источники (энергия ветра, тепло земли, солнечная энергия и т.д.).

Какой из перечисленных выше вариантов наиболее оптимален для применения в загородном частном доме? Для ответа на данный вопрос рассмотрим преимущества и недостатки каждого из них с точки зрения эффективности и экономичности.

Использование дизельного топлива

Одним из основных преимуществ использования дизельного топлива для обогрева частного дома является относительно невысокая стоимость монтажа тепловой установки, производящей выработку тепловой энергии.

Любые другие виды отопления, принцип действия которых основан на сгорании топлива с последующим выделением тепла, требуют гораздо больших затрат на установку, чем работающие на жидком топливе котлы.

К основным недостаткам данной системы можно отнести именно высокую стоимость эксплуатации и необходимость регулярного обслуживания и наблюдения за системой.

Электрическое отопление

Электрическое отопление — неплохая альтернатива газовому отоплению в загородном либо частном жилом доме.

Данную систему характеризует простота в установке и эксплуатации, высокий уровень автоматизации, обеспечивающий надежную и качественную работу всей системы.

Электрическое отопление может быть отрегулировано на каждую комнату в отдельности. Нажмите для увеличения.

Кроме этого, работающие на электричестве обогревательные системы отличаются практически максимальным значением коэффициента полезного действия (около 100%).

Перечень многочисленных преимуществ могут дополнить небольшие габаритные размеры отопительных систем и возможность их установки практически в любом помещении.

Электрическое отопление может быть отрегулировано на каждую комнату в отдельности.

К недостаткам системы относится высокая стоимость электрической энергии, зависимость стабильной работы от наличия тока и качества электрической сети.

Использование твердых видов топлива

Наиболее сбалансированная альтернатива газовому отоплению — котлы, работающие на твердых видах топлива.

Данные устройства совмещают в себе сравнительно большую доступность твердого топлива, низкую стоимость установки и достаточно высокую эффективность (коэффициент полезного действия может достигать значения 85% — 95%).

Работоспособность твердотопливных котлов обеспечивается за счет их периодической «дозаправки», которую необходимо производить вручную 3-4 раза в сутки.

Следует отметить и конструкционную надежность данных котлов. Основные недостатки системы отопления на твердом виде топлива связаны с необходимостью заготовки, сушки и организации хранения дров (угля, брикета и т.д.).

Альтернативные варианты отопления

При постоянном повышении цен на энергоносители устойчиво продвигаются альтернативные виды систем отопления частного дома. Конечно, они не могут в полной мере заменить традиционные способы отопления частного дома, но снизить затраты способны существенно.

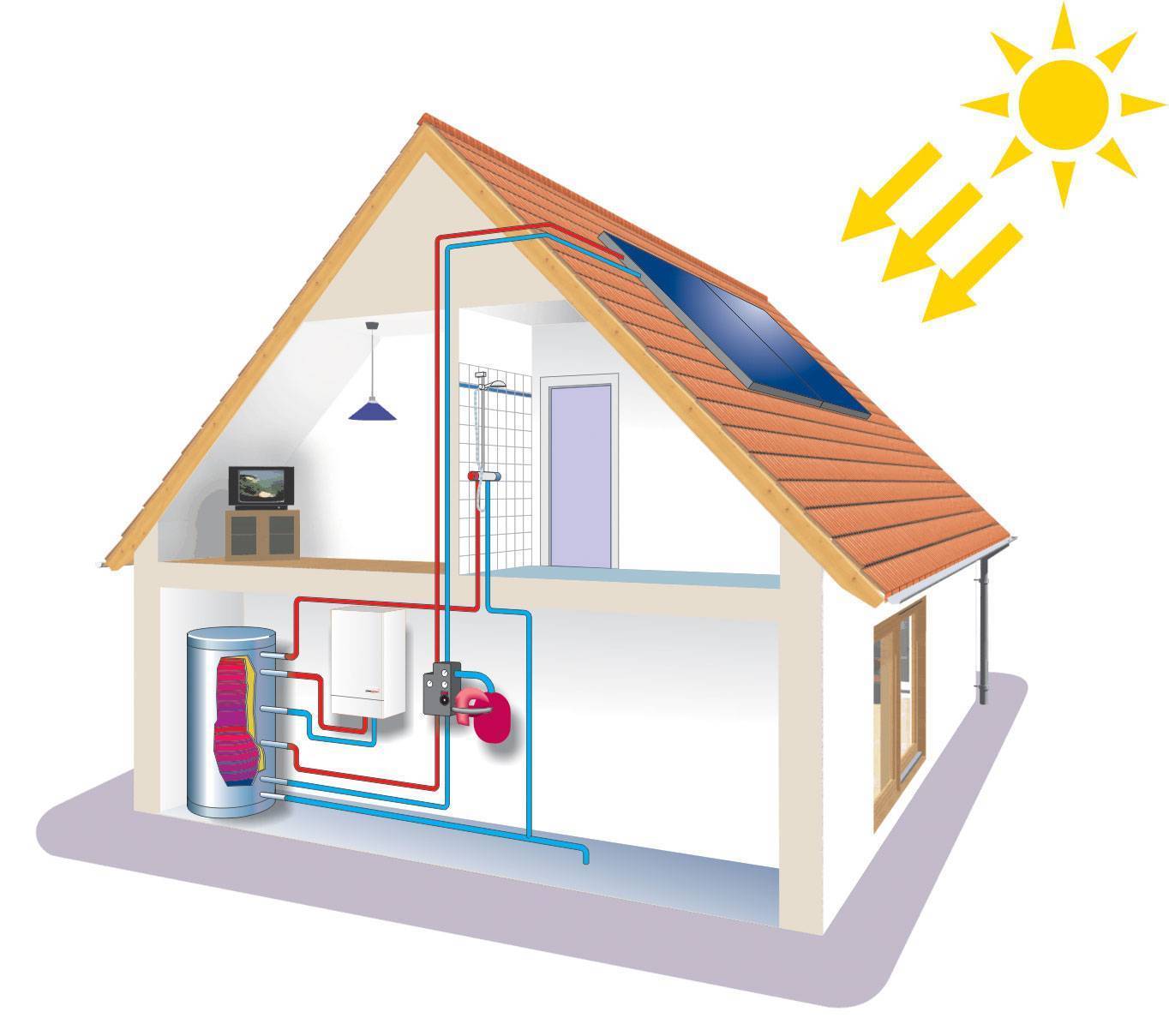

В регионах, где количество солнечных дней достаточно велико, все чаще можно наблюдать установленные на крышах загородных и частных домов солнечные батареи. Солнечный свет является неиссякаемым источником энергии, и позволяет пользоваться преобразованным электричеством долгие годы.

Электричество в свою очередь используется как питание для нагревательных элементов отопления. Единственный недостаток такого вида получения энергии – дороговизна элементов, но со временем затраты окупаются.

Солнечную энергию также можно «консервировать» и применять при помощи солнечного коллектора. Принцип его действия основан на нагреве выставленного на солнце радиатора, соединенного с емкостью большого объема. Солнечные лучи нагревают воду в радиаторе, которая в свою очередь отдает тепло в емкость.

Данный способ позволяет нагревать воду для использования ее в качестве теплоносителя в системах отопления. Наибольший эффект достигается при использовании вакуумных коллекторов. Внутри таких радиаторов находятся колбы с откачанным воздухом, таким образом достигается эффект «термоса».

Ветрогенераторы

Понятно, что напрямую использовать силу ветра для отопления дома использовать не получится. Но зато, установив «ветряк» можно получить дармовую электроэнергию, впоследствии направляемую на различные нужды, в том числе и для питания систем отопления. В регионах, где ветры бывают особенно часто такой способ получения энергии будет наиболее эффективным. Опять же, как и в случаях с солнечными батареями все упирается в стоимость аккумуляторов, преобразователей и электрогенераторов.

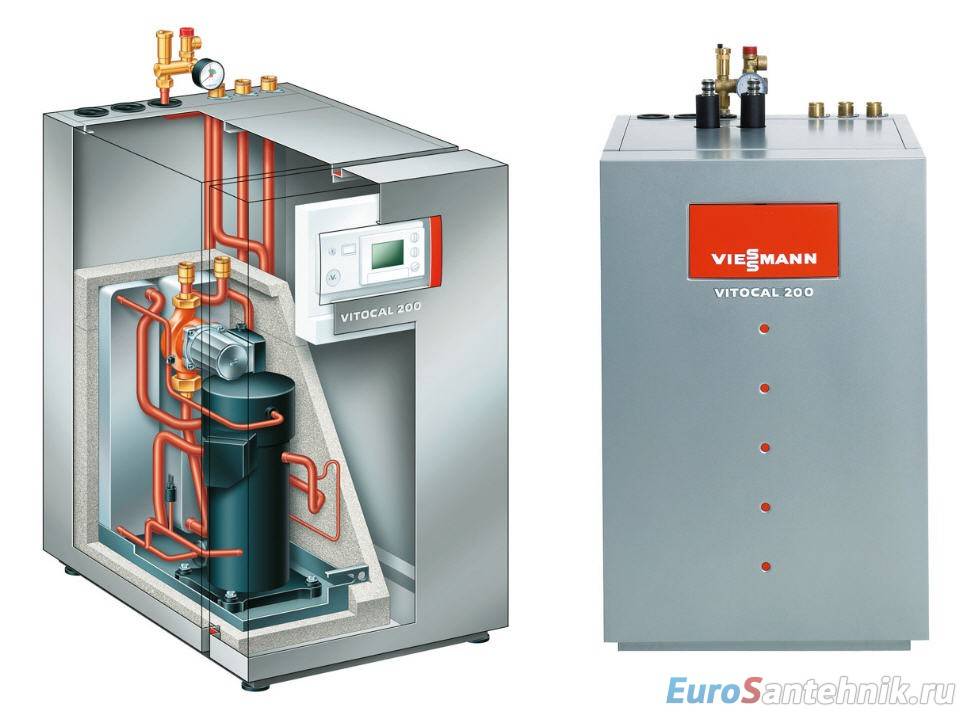

Тепловой насос

Это вид системы отопления, которая поможет существенно снизить затраты на отопление частного дома. Принцип его действия напоминает устройство холодильных камер или кондиционеров. Такое устройство может выкачать тепловую энергию из потенциальных источников тепла, не отличающихся высокой температурой. Ими может служить почва или вода.

Такая система требует питания электрической энергией, однако на выходе может выдавать тепло в разы больше затраченных на ее работу ресурсов. Существенным недостатком теплового насоса является его громоздкость и сложность в монтаже.

В заключение данного обзора стоит отметить следующее. Наибольшую эффективность в отоплении собственного дома показывает способ, при котором результат достигается при минимальных затратах, по сравнению с другими способами.

Поэтому с уверенностью говорить о преимуществах одного способа обогрева жилья над другим невозможно. В местах, где широко используется природный газ глупо устанавливать твердотопливные котлы как основной источник обогрева.

Прежде всего, в выборе оптимального способа отопления своего дома нужно учитывать целесообразность. Если подвести некоторый итог, то можно сделать следующий вывод — в подавляющем большинстве случаев для работы отопительных приборов условно используется лишь два источника энергии:

а) Энергия, получаемая путем сгорания разнообразного топлива, в дальнейшем нагревающая теплоноситель;

б) Электрическая энергия, с помощью которой нагреваются тепловые установки, воздух или (и) приборы обогрева.

А вот способы и приемы получения результата могут исчисляться десятками. Поэтому, чаще всего, экономии можно достичь, комбинируя различные способы получения энергии, используя разнообразные виды отопления. Все нюансы и затраты требуют тщательных расчетов. Ведь свое жилище будет содержать хозяин на собственные средства.

Читайте так же:

Виды систем отопления для частного дома

Выбирая отопление дома, нужно учитывать множество факторов. Различаются системы по виду носителя, источника тепла. Выбор той или иной конструкции зависит от материала изготовления строения, периодичности проживания, удаленности от централизованных магистралей, простоты доставки топлива и удобства эксплуатации оборудования.

Например, если рядом проложена газовая магистраль, то газовый котел будет самым лучшим способом, а если наблюдаются проблемы с проездом транспорта, то придется выбрать систему, при которой топливо может запасаться в сезон и в нужном количестве. Рассмотрим все возможные варианты получения тепла более подробно.

Водяное отопление и схемы

Представляя собой конструкцию, теплоносителем в которой выступает нагретая жидкость, водяное отопление в частном доме является самым удобным вариантом. При обустройстве правильно подобранного источника получения тепла, например, печи, система становится независимой от любых перебоев подачи электричества, газа.

Конструкционно водяное отопление представляет собой котел, от которого проложены трубопроводы, подключенные к радиаторам. Теплоноситель транспортируется и прогревает воздух в помещении. К этому же типу относится водяной теплый пол, при котором можно обойтись без настенных радиаторов. При горизонтальном размещении труб следует дополнить конструкцию циркуляционным насосом, чтобы облегчить движение воды.

Схема отопления может быть одно-, двухтрубной – при этом размещении вода подается последовательно, что снижает эффективность. Коллекторная схема – вариант с размещением одного источника тепла и подключением каждого радиатора, что обеспечивает эффективный прогрев комнат. Примеры схем.

К достоинствам водяных систем относят возможность работы устройства на любом виде топлива и формирования самотечной системы, простоту монтажа и доступность выполнения всех работ своими руками. К тому же теплоноситель стоит невероятно дешево, доступен даже для частных домов, расположенных далеко от инженерных сетей.

Воздушное отопление и схемы

В данных конструкциях теплоносителем выступает нагретый воздух. Различаются подвесные и напольные варианты, от которых зависит расположение воздуховодов.

Классифицируется система по зоне монтажа оборудования, типу циркуляции воздуха, теплового обмена и масштабности. Для воздушного отопления нужны воздуховоды с большим диаметром труб, что не всегда выгодно для частного дома. Чтобы обеспечить качественный теплообмен придется устанавливать принудительный прибор вентиляции, а значит, увеличатся расходы.

Схема обустройства.

Электрическое отопление

Считается оптимальным, но дорогим видом получения тепла в частном доме, полностью зависит от наличия сети и бесперебойности подачи электрического тока. К плюсам относят множество вариантов расположения, например, можно оборудовать теплые полы или выложить контур по потолку с учетом финишной обшивки плоскости. Также есть возможность монтажа мобильных электрических обогревателей, которые легко развертываются в систему и обладают способностью прогревать только локальную зону.

Преимуществами являются регулировка подачи тепла, оперативность нагрева помещения. Качественные электрокотлы можно подключать и выключать, менять интенсивность подачи тепла в зависимости от требований хозяина.

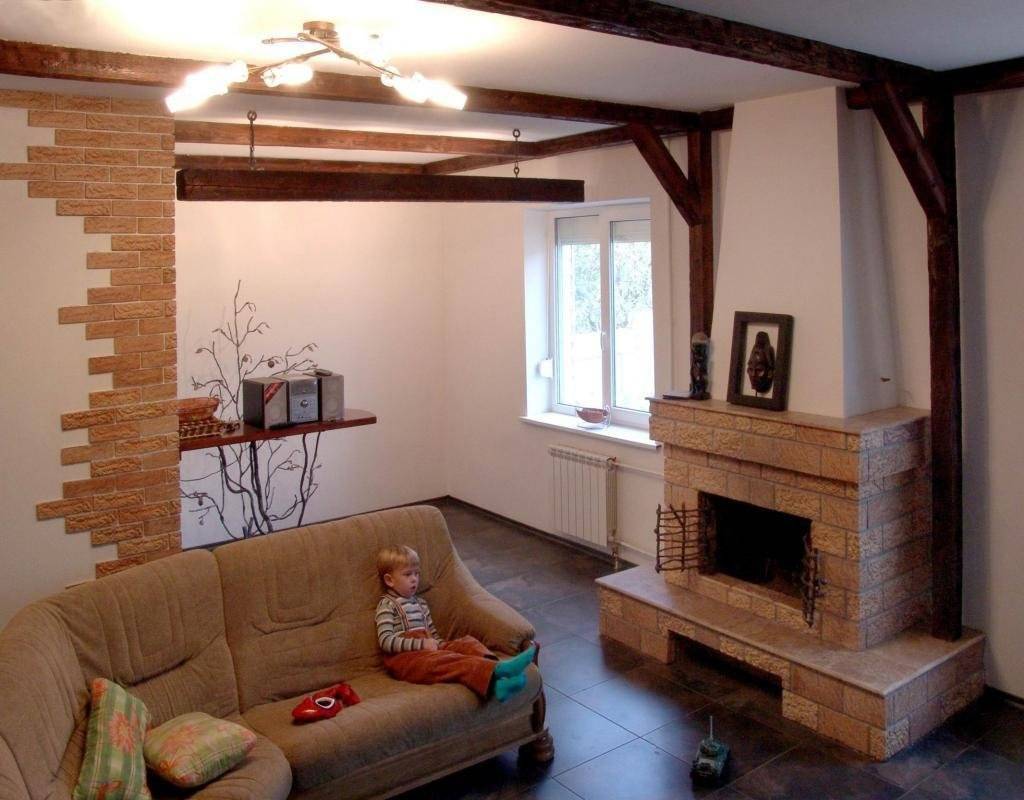

Печное отопление

Проверенный временем вариант отопления, при котором источником тепла является печь. Она может быть дополнена варочной панелью, подведенным контуром водяного отопления. Для получения энергии используется твердое топливо – дрова, уголь, пеллеты из переработанных отходов. Основное требование к обустройству печи – наличие дымохода.

К преимуществам относят:

  • автономность;
  • возможность выбора энергоносителя;
  • дешевизну содержания и обслуживания.

К недостаткам – необходимость участия человека, придется осуществлять закладку новых порций топлива, чистить золу. Также минусом является обязательное обращение к специалисту – русскую печь из кирпича правильно выложит только профессионал. Следует брать в расчет массивность конструкции, для печи нужен крепкий пол. Но если оборудование представляет собой вид «буржуйки» – с этим справится домашний мастер при наличии опыта сооружения конструкции.

Чтобы уменьшить участие человека в процессе отопления специалисты советуют выбирать котлы длительного сгорания. Они позволяют закладывать большие объемы топлива, обеспечивают продолжительный срок горения, значит, тепло в доме будет держаться намного дольше.

Расчёт количества секций

 Не обязательно искать самые дорогие отопительные приборы, чтобы в помещении было комфортно. Главное, правильно рассчитать количество секций. Если комнаты стандартные, то это значительно упрощает расчеты.

Часто прибегают к расчетам на основе объема пространства, потому что они несложные, но при этом дают довольно точные результаты.

  1. На 1 м³ требуется 41 Вт мощности. Если установлены хорошие стеклопакеты и теплопотери минимальные, то показатель снижается до 34 Вт.
  2. Объем комнаты (м³) = площадь (м²) × высота (м).
  3. Необходимая тепловая мощность для всего помещения (Вт) = объем комнаты (м³) × 41 Вт (или 34 Вт).
  4. В техпаспорте приборов изготовители указывают теплоотдачу одной секции.
  5. Общую мощность (значение, вычисленное в пункте 3) надо разделить на теплоотдачу одной секции. Полученное число и есть количество секций.

Например, требуемая тепловая мощность – 2890 Вт, а теплоотдача одной секции 170 Вт. Тогда для этого помещения необходимо приобрести 17 секций.

В нестандартном помещении расчеты производятся по более сложной формулеИсточник rmnt.mirtesen.ru

Если помещение нестандартное, расчеты усложняются. Для исчисления общей мощности учитываются особенности стеклопакетов (двойные или тройные), теплоизоляционные параметры стен, соотношение размеров окон и пола, высота потолков и другие параметры. Все это проектировщики высчитывают при помощи специализированного программного обеспечения.

Традиционные отопительные системы

Чаще всего для отопления используют воду или различные антифризные жидкости, которые циркулируют по трубам. Жидкость нагревается при помощи газовых котлов, которые могут работать на жидком, твердом и газовом топливе. В последнее время в качестве нагревающих элементов стали использовать электродные и индукционные котлы .

Водяное отопление популярно за счет доступности и эффективности теплоносителя у владельцев коттеджей и прочего загородного жилья. Водяную систему легко смонтировать самостоятельно. Положительным моментом является то, что объем воды в системе остается постоянным.

Недостатки водяного отопления в длительном времени прогревания помещения, возможных протечках и разрывах труб. Нельзя отключать водяную систему зимой, так как вода замерзнет и разорвет трубы.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:
  • Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
  • Расширительный бак.
  • Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
  • Комплект труб необходимой длины.
  • Радиаторы.
Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Принципиальные схемы газового отопления

Газовое отопление – выгодное решение для частного дома. После выбора начинается разработка подходящей для помещения схемы.

Существует несколько типов систем.

Примеры схем

С естественной циркуляцией

Такая схема еще зовется самотечной или гравитационной. Работает она за счет свойств носителя. Еще в школьном курсе физики объясняется, что плотность воды в холодном состоянии значительно выше плотности нагретой жидкости. Этот принцип помогает циркуляции воды в системе, устроенной по данному типу.

Давление остывшей жидкости вытесняет жидкость охлажденную, она устремляется вверх и проходит по трубам, остывает и возвращается в котел. Дальше остывшая вода снова вытесняет воду, которая уже успела нагреться. Циркуляция будет продолжаться до тех пор, пока не будет прекращено нагревание воды в котле.

При монтаже системы нужно учитывать некоторые нюансы. Например, трубы нужно устанавливать под небольшим углом (примерно 3-5º), а котел должен быть как можно ниже (в идеале – в подвальном помещении).

Преимущества:

  1. Простота монтажа и разработки. Приходится учитывать только наклон труб и расположение котла.
  2. Независимость от энергосети. Для циркуляции теплоносителя не нужно подключать насос к сети электропитания. Не требуется искусственно создавать тягу, которая заставит жидкость подниматься.
  3. Отсутствие шума во время работы.
  4. Долговечность. Система с естественной циркуляцией работает на протяжении 25-30 лет при правильном монтаже и эксплуатации, не нуждаясь в капитальном ремонте (за исключением возможных экстренных ситуаций вроде аварий).

Среди минусов:

  1. Ограниченность длины. Схема работает только в небольших домах, так как длина контура не должна превышать 30 м.
  2. Полностью ручное обслуживание. Обойтись без засоров и загрязнений не получится. Трубы придется прочищать вручную.

Естественная циркуляция

С принудительной циркуляцией

Газовое отопление в частном доме можно провести своими руками и при использовании более сложной схемы, в которой циркуляция жидкости происходит при помощи насоса.

При использовании этой схемы нет ограничений по разводке отопления: оно может идти по низу от котла, по верху, вровень, в два ряда и больше. Но стоит учесть, что насос работает не беззвучно. Появляется проблема завоздушивания в начале отопительного сезона.

При монтаже этой системы не нужно высчитывать точный наклон труб, разветвлять систему можно в любой последовательности

Но важно учесть, что трудные зигзаги потребуют установку насоса большей мощности, который будет издавать больше шума

Схемы с циркуляцией по принуждению обычно выглядят меньше, чем системы с циркуляцией естественной по причине необходимости обеспечивать все промежутки насосами и различными перегонками.

Принудительная циркуляция

Комбинированная система

Схема совмещает себе элементы принудительной и естественной циркуляции. Комбинированная система в частном доме предпочтительнее, чем другие виды.

В этом случае монтаж труб выполняется под уклоном. В схеме имеется насос, который присоединяется к основному циклу при помощи обводной трубы. Трубы и их разводка выстраиваются по принципу естественной циркуляции.

Основные циклы работы происходят с использованием естественной циркуляции. Насос в системе нужен, если требуется быстрый прогрев дома. Он включается вручную, и жидкость в системе начинает двигаться по трубам с использованием принудительной тяги.

Режим работы естественной циркуляции менее затратный и бесшумный. А принудительный режим подходит при наступлении внезапных заморозков или холодными ночами.

Какие радиаторы выбрать для деревянного дома

Отопление деревянного дома (речь идет прежде всего о срубах), действительно, имеет свои особенности, так как теплопроводность дерева невысокая и зависит от его породы. Вдобавок необходимо обеспечить максимальную пожаробезопасность. Но в целом, вопрос обеспечения тепла, как и безопасности упирается прежде всего в правильный монтаж системы обогрева, выбор котла и количество радиаторов. Каких либо ограничений по типу радиаторов здесь нет: стальные, чугунные, биметаллические, алюминиевые – все они могут применяться в деревянном срубе.

Для деревянного дома подойдут любые виды радиаторовИсточник pinterest.com

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
