Примеры
Разбираемся на примерах.
Расчет для двухтрубного контура
- Двухэтажный дом площадью в 340м².
- Строительный материал – инкерманский камень (природный известняк), характеризуемый низкой теплопроводностью. → Коэффициент утепления дома = 1.
- Толщина стен – 40 см.
- Окна – пластиковые, однокамерные.
- Теплопотери 1 этажа – 20 кВт; второго – 18 кВт.
- Двухтрубный контур с отдельным крылом на каждом этаже.
- Материал труб – полипропилен.
- Температура подачи — 80⁰C.
- Температура на выходе — 60⁰C.
- Дельта температур — 20⁰C.
- Высота потолков – 3 м.
- Регион – Крым (юг).
- Средняя температура пяти самых холодных дней зимы – (-12⁰C).
- 340×3=1020 (м³) – объём помещения;
- 20- (-12)=32 (⁰C) – разница (дельта) температур между помещением и улицей;
- 1020×1×32/860≈38 (кВт) – мощность отопительного контура;
- Определение сечения трубы на первом участке от котла до разветвления. Согласно таблице, приведённой ниже, для передачи тепловой мощности в 38 кВт подходят трубы с сечением в 50, 63 или 75 мм. Первый вариант предпочтительнее, т.к. обеспечивает наибольшую скорость движения носителя.
- Для разводки потока носителя на первый и второй этаж, справочники предписывать трубы с диаметром в 32 мм и 40 мм для мощностей 18 и 20 кВт соответственно.
- На каждом этаже контур делится на две магистрали с равноценной нагрузкой по 10 и 9 кВт соответственно и сечением в 25 мм.
- По мере снижения нагрузки вследствие остывания теплоносителя диаметр труб следует уменьшить до 20 мм (на первом этаже – после второго радиатора, на втором – после третьего).
- Обратная разводка производится в той же последовательности.
Для вычисления по формуле D = √354х(0.86хQ/∆t)/V, берём скорость носителя в 0,6 м/с. Получаем следующие данные √354х(0.86×38/20)/0,6≈31 мм. Это номинальный диаметр трубопровода. Для реализации на практике следует подбирать различные диаметру труб на разных участках трубопровода, которые в среднем сведутся к расчётным данным согласно алгоритму, описанному в пунктах 4-7.
Определение диаметра труб для однотрубной системы с принудительной циркуляцией
Как и в предыдущем случае, расчёт производится по обозначенной схеме. Единственное исключение заключается в действии насосного оборудования, увеличивающего скорость движения носителя и обеспечивающего равномерность его температуры в контуре.
- Значительное снижение мощности (до 8,5 кВт) происходит только на четвёртом радиаторе, где и осуществляется переход на диаметр в 15 мм.
- После пятого радиатора происходит переход на сечение в 12 мм.
Преимущества использования полипропилена в отопительных системах
Таких преимуществ немало:
- Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
- Отопление с пластиковыми трубами обойдется вам в разы дешевле.
- Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
- Его использование положительно влияет на теплоотдаче системы.
- Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
- Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.
Видео по выбору труб
https://youtube.com/watch?v=fKf2kG7gHvw
Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.
Какие трубы следует использовать для отопительных систем ?
При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:
- PN25.
- PN20.
Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.
Читайте так же, как подключить терморегулятор к ситсеме отопления
Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.
Главное – грамотный проект
Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.
Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра
Правильный подбор диаметра
Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла. Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно
Температура и давление теплоносителя также во многом зависят от маркировки труб
Оптимальный вариант – армированные трубы из полипропилена.
Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:
В этом проекте должны быть следующие моменты:
- Чертеж котловой обвязки.
- Все диаметры используемых труб.
- Нюансы крепления и монтажа всех отопительных приборов.
- Информация об углах наклона труб.
Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут
Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.
Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:
- С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
- С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.
Особенности монтажа
Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).
Типы компенсаторов для полипропиленового водопровода
Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).
Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Полипропиленовые трубы — это новые возможности
Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.
Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.
Источник
https://youtube.com/watch?v=V0khsflZMGg
Технические характеристики полипропиленовых труб для отопления
Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:
- логотип фирмы производителя;
- буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
- условное давление (PN25 МПа) рабочей среды;
- внешний диаметр и размер стенки изделия;
- класс эксплуатации;
- предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
- стандарт продукта.
Полипропиленовые трубы могут быть армированы стекловолокном или алюминием
Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):
| Класс | Место применения | Рабочее давление, бар | |
| Стекловолокно | Алюминий | ||
| 1 | Горячее водоснабжение, Т = 60°С | 13 | 14 |
| 2 | Горячее водоснабжение, Т = 70°С | 10 | 11 |
| 3 | Теплые полы, Т = 50°С | 14 | 18 |
| 4 | Теплые полы, Т = 70°С | 10 | 13 |
| 5 | Радиаторное отопление (с учетом типа армирования трубы: алюминиевая фольга Т = 90°С, стекловолоконная фибра Т = 90°С) | 6 | 9 |
Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.
Технические характеристики армированных труб из полипропилена (производитель VALTEC):
| Физические свойства | Алюминиевая фольга | Стекловолоконная фибра | ||||
| Диаметр и толщина стенки трубы, мм | ||||||
| 25х4,2 | 32х5,4 | 40х6,7 | 25х3,5 | 32х4,4 | 40х5,5 | |
| Внутренний диаметр | 16,6 | 21,2 | 26,6 | 18 | 23,2 | 29 |
| Номинальное давление, PN, бар | 25 | 20 | ||||
| Масса погонного метра трубы, кг | 0,262 | 0,446 | 0,880 | 0,235 | 0,378 | 0,590 |
| Плотность PPR, г/см³ | 0,91 | 0,91 | ||||
| Наполнение трубы, литров в 1 пгм | 0,217 | 0,353 | 0,556 | 0,254 | 0,423 | 0,660 |
| Удельная теплоемкость при кДж/(кг*ºС) | 1,75 | 1,75 | ||||
| Предел усилия на разрыв, МПа | 35 | 35 | ||||
| Кислородопроницаемость, мг/м² в сутки | − | |||||
| Эквивалентная шероховатость внутренней поверхности, мм | 0,01 | 0,015 | ||||
| Линейное увеличение длины 1/ºС | 3,1х10-5 | 6,2х10-5 | ||||
| Коэффициент теплопроводности, Вт/(м*ºС) | 0,24 | 0,15 |
Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.
Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

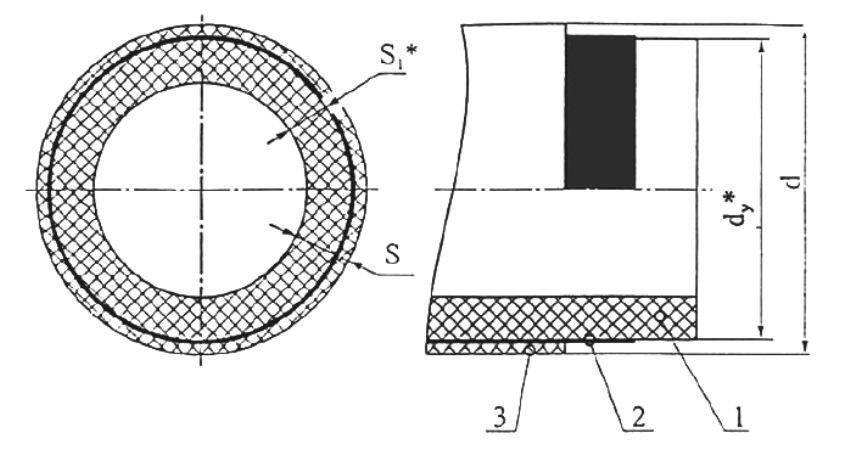

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы
Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.
Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

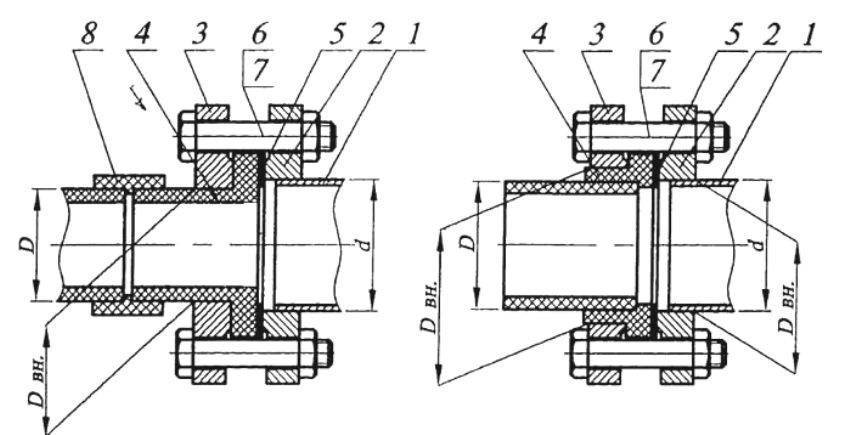

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта
Особенности материалов, которые нужно учесть при монтаже
Чтобы система функционировала правильно, в процессе монтажа необходимо принимать во внимание некоторые особенности ПП рукавов. Одна из них — линейное расширение
Это явление вызывает изменение температур внешних и внутренних. В результате нагрева пластиковый рукав начинает провисать. Компенсирует линейное расширение правильная укладка трубопровода, гарантирующая свободу его перемещения в пределах значения линейного расширения.
Для этого применяют крепежные хомуты, компенсаторы, в конструкцию которых входят как подвижные, так и неподвижные детали. Иногда устранить провисание можно путем штробления стены и укладки в нее рукава или установкой дополнительных клипс. Если эти действия не помогают, применяют радикальные меры — отсоединяют рукав в районе «американок», отрезают провисающий участок, американку перепаивают, затем закручивают.
Немецкие полипропиленовые трубы
Безусловным лидером среди высококачественной трубной продукции заслуженно считаются изделия от немецких компаний-производителей.
Для монтажа водоснабжающих и отопительных конструкций используют трубы Wefatherm. Их преимущества заключаются в наличии идеально гладкой внутренней поверхности, что позволяет по-максимуму сохранять первоначальное давление в трубопроводе. Имеется возможность скомбинировать разные виды труб, поскольку компания выпускает широкий ассортимент соединительной арматуры.
Производитель Akwatherm занимает одно из лидирующих мест в выпуске полимерной продукции для систем теплого пола, пожаротушения, кондиционирования, водо – и теплоснабжения.
Если требуется приобрести надежные изделия для обустройства отопительных конструкций или магистралей подачи горячей воды под давлением до 20 bar специалисты советуют обращать внимание на немецкие полипропиленовые трубы Faser. В торговую сеть они поступают зеленого цвета диаметром 16 –250 миллиметров и белого цвета сечением 20-40 миллиметров.. При выборе трубной продукции нужно приобретать изделия той линейки, которая подойдет для прокладки конкретного вида трубопровода
К примеру, если требуется обустроить систему, подающую горячую воду, использовать следует трубы, которые предназначены именно для таких магистралей и тогда в процессе эксплуатации не будет никаких серьезных проблем.
При выборе трубной продукции нужно приобретать изделия той линейки, которая подойдет для прокладки конкретного вида трубопровода. К примеру, если требуется обустроить систему, подающую горячую воду, использовать следует трубы, которые предназначены именно для таких магистралей и тогда в процессе эксплуатации не будет никаких серьезных проблем.
Преимущества труб из полипропилена
Полипропилен – это твердое вещество белого цвета, получаемый путем полимеризации пропилена. Изготавливают его при температуре +80°С и давлении в 10 атм. Пропиленовый трубопровод – альтернатива чугунным изделиям. Трубы состоят из множества слоев, это повышает износостойкость материала.
Достоинства полипропилена:
- многослойность труб позволяет применять их для системы как холодного, так и горячего водоснабжения;
- можно выбирать любой размер и диаметр;
- простая установка и обслуживание;
- сроки эксплуатации 50 и более лет;
- легкий по весу материал, удобная доставка и транспортировка;
- не воспламеняется;
- надежная герметичность;
- материал не токсичен;
- не деформируется даже при +100°С;
- отсутствуют колебания труб при перемещении жидкости;
- переносит механические нагрузки и к химические воздействия.
Цена полипропилена ниже по сравнению с другими материалами, но при этом он отличается высоким качеством и сроком эксплуатации. Пропиленовые трубы устанавливают не только для основного отопления дома, но и для утепления полов, стояков.
Какой может быть обвязка из полипропиленовых труб
Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.
Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:
- какая отопительная схема используется (однотрубная система или двухтрубная);
- какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.
по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.
Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
- используется, как параллельное, так и последовательное подключение батарей;
- оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.
Отопительный контур из полипропилена
Виды полипропиленовых труб и их свойства
Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще . Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.
Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.
Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.
На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.
- Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
- Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.
Монтаж отопительного контура из полипропилена
Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.
Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.
Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.
Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.
