Тепло из земли
Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.
При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

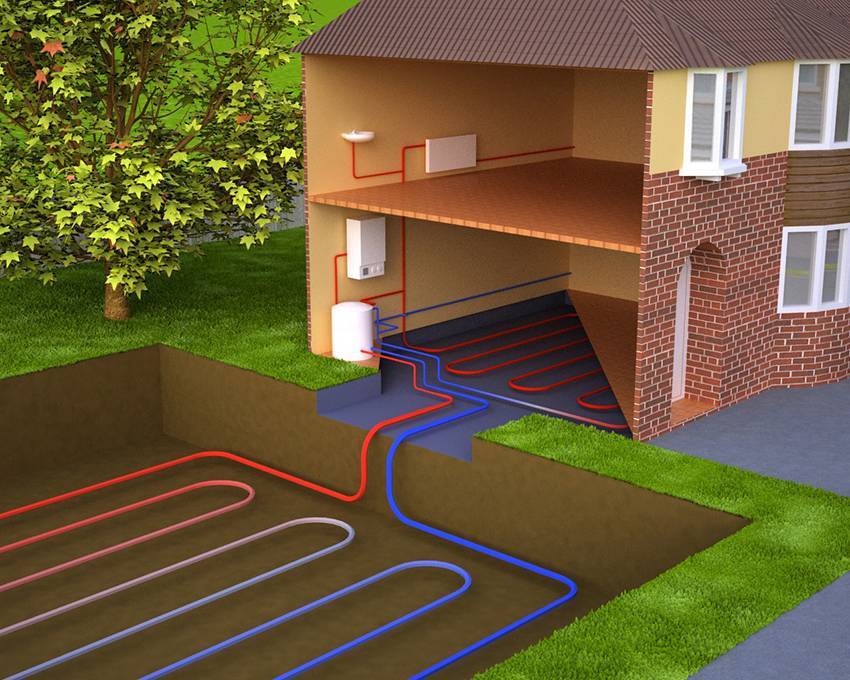

Горизонтальная укладка
При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.
Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.
Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².
Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.
Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.
С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.
Вертикальная укладка
Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

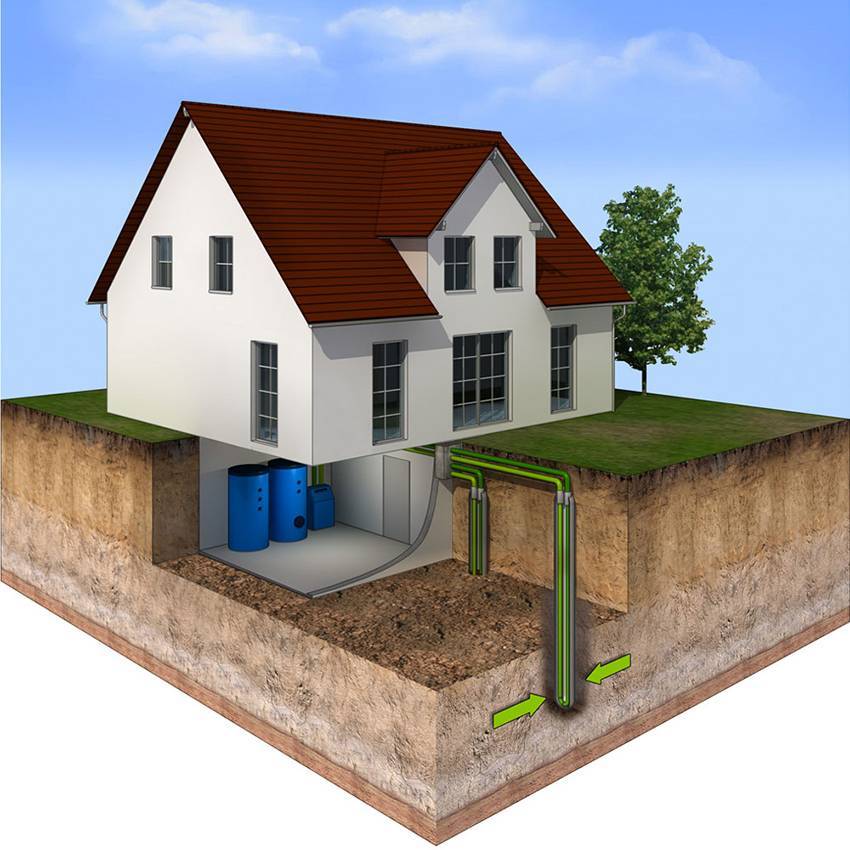

Зонды
В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.
Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.
Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

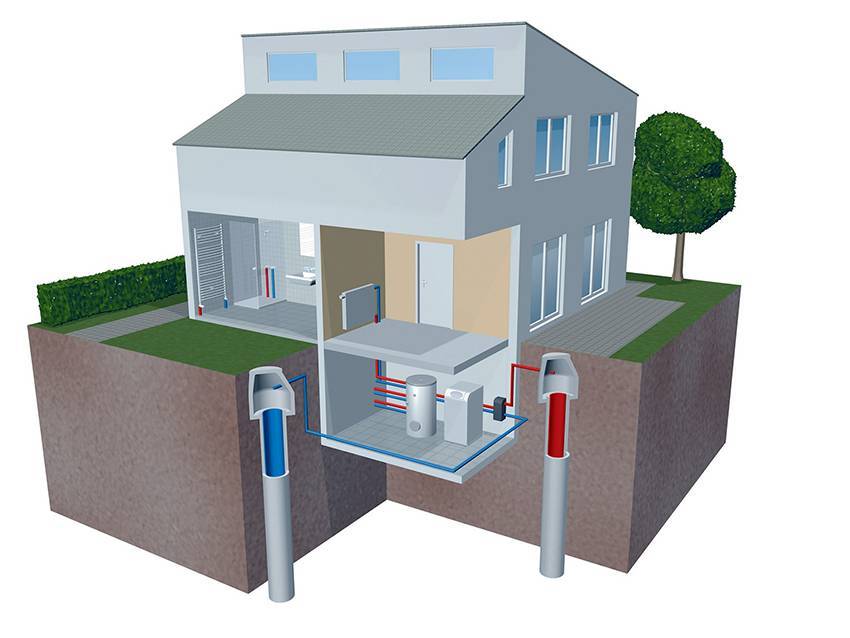

Скважины
В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.
При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.
При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here
Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.
Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.
Варианты обустройства геотермального отопления
Способы обустройства внешнего контура
Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная
Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше
В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.
Кроме него учитываются такие факторы:
- Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
- Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
- Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.
Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.
Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.
Горизонтальная схема геотермального отопления
Горизонтальное расположение наружных труб
Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.
Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.
Но при этом нужно учитывать ряд важных нюансов:
- Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
- Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
- При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.
Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.
Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.
Вертикальная схема геотермального отопления
Вертикальная геотермальная система
Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах
Важно знать, что подобная схема намного эффективнее, чем вертикальная
Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.
С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?
- Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
- Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
- При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.
Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.
Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.
Вертикальный теплообменник в геотермальном отоплении
Такие геотермальные системы отопления достаточно сложно создать своими руками из-за необходимости расположить контур на значительной глубине. Некоторые источники называют минимальным заглубление на 30 метров, однако, чаще всего для эффективной работы требуется глубина геотермальной шахты 100 и более метров.
Такая система действительно будет долговечной, однако, для этого потребуется высокое качество бурения и укрепления скважины, что связано со значительными расходами и обязательным привлечением наемных рабочих (лучше всего – фирму с соответствующей специализацией, имеющую необходимые разрешительные документы) и спецтехники.
Как работает геотермальное отопление?
Это просто новый способ применения старого доброго теплового насоса, который имеется в каждом холодильнике.
Родным братом системы геотермального отопления можно считать кондиционер, работающий в режиме «зима». Ведь это устройство греет воздух вовсе не с помощью ТЭНов, как думают некоторые.
Кондиционер, так сказать, перекачивает тепло, добываемое им из промозглого осеннего воздуха снаружи помещения. Ту же задачу выполняет тепловой насос в геотермальной установке, только в качестве источника тепла используется грунт или вода с температурой +5 – +7 градусов.
Как же получается, что ледяная на ощупь среда выступает в роли источника тепла? Это становится возможным благодаря замечательной способности газов нагреваться при сжатии и остывать при расширении.
Если порции газа дать нагреться от одной среды, а затем перенести в другую и там сжать, он станет еще более горячим и будет отдавать тепловую энергию этой второй среде, даже если она имеет более высокую температуру, чем первая. Теперь снова вернем газ к первоначальному давлению, одновременно перенеся его в первую среду.
Геотермальное отопления – принцип работы
Его температура упадет ниже первоначальной, ведь часть внутренней энергии была отдана в виде тепла на этапе сжатия. Следовательно, газ снова начнет нагреваться от первой среды.
Повторяя операцию снова и снова, мы будем «перекачивать» тепло из одной среды в другую в противоположном естественному теплообмену направлении. Этот процесс называется «циклом Карно» и именно на нем основан принцип работы теплового насоса в системе геотермального отопления.
Необходимое геотермальное оборудование
Отопление от земли работает за счет поглощения и выделения ее энергии, и основано на использовании специального оборудования. Данные устройства накапливают тепло из окружения и передают его теплоносителю отопительной системы частного дома. Для этого применяются следующие отопительные приборы:
- Испаритель — помещается глубоко под грунт, чтобы аккумулировать тепловую энергию, которая находится в окружающей среде.
- Конденсатор — доводит незамерзающую жидкость до нужных температурных показателей.
- Геотермальная насосная станция — отвечает за циркуляцию теплоносителя в контуре и контролирует функционирование всей отопительной установки.
- Буферный бак — сосредоточивает нагретую незамерзающую жидкость в одном месте для последующей передачи теплового состояния. Внутри содержится бак, в котором содержится вода из контура и змеевик, внутри которого циркулирует прогретый антифриз.
Теперь стало еще понятнее, как работает геотермия, благодаря которой осуществляется обогрев частного дома теплом из земли или водной среды.
Отметим, что производительность теплового насоса зависит от температуры среды, в которую помещен теплообменник. В этом случае жителям Камчатки крупно повезло, так как здесь очень много гейзеров.
Перед тем, как установить оборудование для термального отопления, нужно обязательно провести геологическую разведку. Если источник тепла находится на участке возле дома, то лучше сделать водоем в этом месте и расположить теплообменник на его дне. Тогда геотермальное отопление частного дома окупится намного раньше.
Преимущества и недостатки
Плюсы
- Практически неисчерпаемый и стабильный источник энергии;
- Производители подобных систем называют такое отопление бесплатным для владельца. Но это не так, поскольку нельзя забывать о затратах на электричество. Тем не менее, это обходится дешевле традиционных систем отопления;
- Геотермальное отопление можно использовать практически в любом регионе, за исключением северных;
- Геотермальные отопительные установки не имеют вредных выбросов;
- Занимают немного места в доме (размером примерно с холодильник);
- Возможна настройка работы установок как на нагрев, так и на охлаждение;
- Если есть необходимость, то геотермальную установку можно интегрировать в систему отопления дома с газовым или электрическим котлом.
Минусы
- Длительный срок окупаемости;
- Большая сумма первоначальных вложений при покупке и монтаже системы геотермального отопления.
Виды насосов
Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.
Геотермальные системы
В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.
Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.
Геотермальные с открытым циклом
В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.
Насосы закрытого цикла с теплообменником
Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.
Замкнутый тип ТН делится дополнительно на:
- Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
- Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.
Системы воздух-воздух, вода-вода и воздух-вода
Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.
Положительные свойства:
- поставить оборудование так же легко, как подключить кондиционер или холодильник;
- для установки не нужен большой теплообменник;
- после подключения сразу готов к работе;
- установка требует минимального обслуживания;
- не нужно монтировать систему отопления;
- обладает низкой стоимостью;
- отсутствует бак-накопитель.
Но такой насос обладает и существенными отрицательными свойствами:
- большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
- необходимость в резервном источнике тепла при сильных морозах;
- наружный блок в морозы может обмерзать.
Воздух-воздух
Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.
Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.
Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.
Вода-вода
При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.
В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.
Воздух-вода
ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.
Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.
Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.
Как устроено?
Принцип работы геотермального отопления подразумевает использование тепловых насосов. Они действуют по классическому циклу Карно, беря глубоко внизу холодный теплоноситель и получая взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Аппаратура работает с коэффициентом полезного действия от 350 до 450% (это не противоречит фундаментальным физическим законам, почему – будет сказано позже). Стандартный тепловой насос обогревает дом или иное здание за счет тепла земли на протяжении 100 тысяч часов (именно таков средний промежуток между профилактическими капитальными ремонтами).
Нагрев до 50 градусов выбран неслучайно. Именно такой показатель по результатам специальных расчетов и при изучении практически реализованных систем был признан наиболее эффективным. Поэтому земляное отопление, использующее поток энергии из недр, в основном дополняется не радиаторами, а теплым полом или воздушным контуром. В среднем, на 1000 Вт энергии, приводящей в работу насос, удается поднять наверх примерно 3500 Вт тепловой энергии. На фоне безудержного роста стоимости теплоносителя в магистральной сети и иных способов отопления это очень приятный показатель.

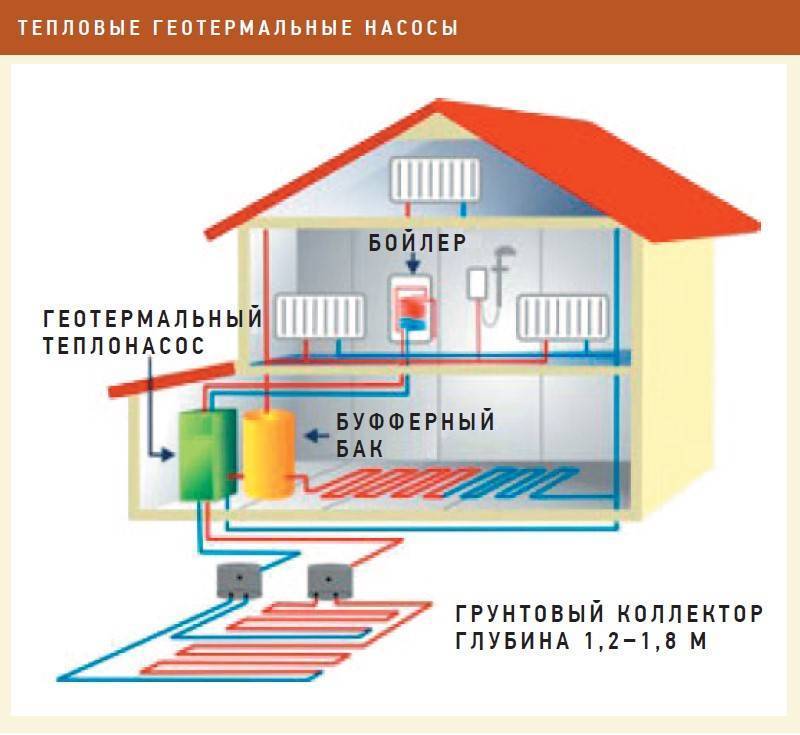

Геотермическое отопление образовано тремя контурами:
- грунтовым коллектором;
- тепловым насосом;
- собственно, греющим комплексом дома.
Причина проста – та вода, которая встречается в достаточно разогретом слое почвы, быстро разъедает оборудование. И даже такую жидкость можно найти далеко не в любом произвольно взятом месте. Выбор конкретного теплоносителя определяется конструктивными решениями инженеров. Насос подбирается в зависимости от устройства остальных частей системы. Поскольку глубина скважины (уровень заложения оборудования) определяется природными условиями, решающие отличия между типами геотермальных систем связаны с устройством коллектора в грунте.
Горизонтальная структура подразумевает расположение коллектора под линией промерзания почвы. В зависимости от конкретной местности это означает углубление на 150-200 см. Такие коллекторы могут оснащаться различными трубами, как медными (с внешним слоем из ПВХ), так и сделанными из металлопластика. Чтобы получить от 7 до 9 кВт тепла, придется уложить не менее 300 кв. м коллектора. Такая методика не позволяет приближаться к деревьям более чем на 150 см, а по окончании монтажа придется благоустраивать территорию.
Вертикально выставленный коллектор подразумевает бурение нескольких скважин, причем обязательно устремленных в разные стороны, и каждую ведут под своим углом. Внутри скважин располагаются геотермальные зонды, тепловая отдача от 1 пог. м достигает примерно 50 Вт. Нетрудно подсчитать, что для идентичного количества тепла (7-9 кВт) придется поставить 150-200 м скважин. Преимущество в этом случае не только в экономии, но и в том, что ландшафтная структура территории не изменяется. Надо будет только выделить небольшой участок для монтажа кессонного блока и для выставления концентрирующего коллектора.
Нагреваемый от воды контур практичен, если можно вывести наружный узел обмена теплом в озеро или пруд на глубину от 200 до 300 см. Но обязательным условием будет расположение водоема в радиусе 0,1 км от отапливаемого строения и площадь водного зеркала минимум 200 кв. м. Существуют также воздушные теплообменники, когда получение тепла внешним контуром происходит из атмосферы. Подобное решение отлично проявляет себя в южных областях страны и не требует никаких земляных работ. Слабости системы – низкий КПД при морозе в 15 градусов и полная остановка, если температура понизится до 20 градусов.
Установка своими руками
Прежде чем решиться на подобный шаг, нужно сопоставить возможности с объёмом и сложностью всех необходимых работ для установки геотермальной системы.
Расчет стоимости
Расчёт стоимости устройства геотермальной системы вычисляется относительно:
- приобретения теплового насоса определённой мощности;
- цены всего трубопровода, в соответствии с мощностью насоса;
- производства сопутствующих земельных работ (бурение скважин, выкапывание траншей), а также стоимости работ по прокладке сетей;
- установки и подключения теплового насоса.
Фото 1. Геотермальный тепловой насос модели Vitocal 300-W Pro с электроприводом для отопления, производитель — «Viessmann».
Расчёт включает и покупку теплового насоса, цена которого различается в зависимости от мощности и производителя.
Модели мощностью в районе 4—5 кВт будут оцениваться в 3—7 тыс. у. е. Прибор мощностью 5—10 кВт стоит 4—8 тыс. у. е. За 10—15 кВт — 5—10 тыс. у. е.
Размещение коллектора
Существует подразделение по способу установки внешнего контура (коллектора). В грунте он может размещаться вертикально или горизонтально. В грунте водоёма — горизонтально. Для каждого из этих случаев имеются свои преимущества и недостатки.
Вертикальный тип
При построении установки вертикального типа присутствует необходимость бурения скважин глубиной 50—200 метров. То есть — до слоя, имеющего повышенную температуру. Одна из шахт, которую называют дебетовой, служит для забора тепла.
Теплоноситель в ней поднимается, благодаря работе насоса, затем происходит подача в трубы и радиаторы внутреннего контура.
Возвращаясь, после прохождения всего цикла, теплоноситель сбрасывается через другую шахту обратно, к подземным слоям.
Считается, что срок эксплуатации такой установки — около сотни лет.
При устройстве коллектора вертикального типа с двумя шахтами эффективность его применения для обогрева частного дома снижается, так как для обеспечения работы циркулярного насоса потребуется значительное количество электроэнергии. Это является подходящим вариантом для устройства системы «тёплый пол».
При более экономичном кластерном методе, количество скважин увеличивается, но их глубина уменьшается.
Для вертикальной установки существует и вариант, который предусматривает укрепление ёмкости (бака), содержащей антифриз, на глубине 100 м. Непрерывное движение этой жидкости, нагревающейся от грунта, обеспечивает тепловой насос.
Если не рассматривать вариант бурения скважин для вертикальной конструкции, который требует навыков и оборудования, то работы можно провести самостоятельно.
Теплообменник горизонтального расположения
Для устройства теплообменника горизонтального расположения (типа) понадобится немного усилий, но и тепловая отдача в этом случае будет меньше. Потребуется проведение земляных работ, чтобы соорудить котлован ниже отметки промерзания грунта. В выкопанные траншеи укладывается трубопровод внешнего контура, а впоследствии вся конструкция вновь засыпается землёй.
Температура грунтового слоя будет гораздо ниже, а длина больше, чем при использовании теплообменника вертикального типа. Площадь примерно вдвое превышает помещение, которое предстоит отапливать.
По такому же принципу происходит устройство системы в подводном грунтовом слое водоёма.
Крайне желательно, чтобы площадь самого водоёма была более 200 кв. м., а расстояние от него до отапливаемого здания не превышало 100 м.
Требуется как минимум 1 м толщи воды от замерзающей водной поверхности. Кроме того, необходимо разрешение специальных служб, если водоём не является вашей собственностью.
Внимание! Некоторые специалисты предостерегают от проведения всех работ «своими руками». По их уверениям, подобные действия могут обернуться частичной или полной порчей оборудования
