Делаем отопление на отработанном масле своими руками: описание принципа работы, конструкции самодельных котлов и заводских горелок

Монтаж котла

Прежде всего, при монтаже котла необходимо соблюдать меры пожарной безопасности. Следует заранее позаботиться о его безопасной эксплуатации.

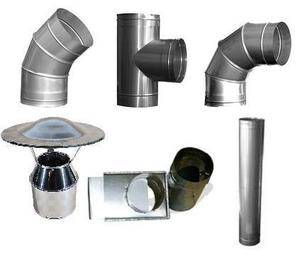

• Для удаления продуктов горения необходим дымоход.
• Потолок следует защитить от нагревания, поэтому для котла следует предусмотреть кожух.
• Нужно подумать о специальной заслонке, которая будет перекрывать тягу. Заслонка будет защищать также от излишнего охлаждения во время простоя котла.
• Самодельный котел предполагает сжигание кислорода, поэтому нужно обеспечить проветривание помещения.
• Котел желательно установить на жаропрочной плитке или камне. Его нельзя обшивать панелями из дерева или пластиковой вагонкой, однако разрешается покрасить жаростойкой краской.
• К котлу необходимо обеспечить свободный доступ, ведь нужно будет доливать постоянно отработку. Котел при работе нагревается, поэтому рядом с ним нельзя ставить воспламеняющиеся предметы. По этой же причине не нужно к нему прикасаться открытыми руками — возможно получить ожог.

Не стоит забывать, что небрежность или ошибка в монтаже могут вызвать серьезные последствия, так как такой котел относится к потенциально опасным. Поэтому работы следует выполнять очень аккуратно.

Как устроен котел на отработке

Котлы на отработке отличаются от газовых тем, что им необходимо иметь склад топлива в непосредственной близости от котла. Обычно это бочка, цистерна или бак. Безопасным считается расстояние склада от котла не менее 20 м, но при этом приходится решать вопрос перекачки топлива. Эта проблема напрягает зимой, когда вязкость масла растет.

Обычный набор узлов для котла на отработке содержит:

• корпус котла;
• горелку;
• термостат;
• масляный насос, дозирующий топливо;
• клапан запорный;
• фильтры для топлива;
• регулятор тяги;
• циркуляционный насос;
• дымоход (часто поставляется отдельно или под заказ).

в т. ч.вязкостью топлива,

Эффективность сгорания топлива тем выше, чем более «парообразным» выглядит струя топлива, которая закачивается с помощью форсунки в камеру сгорания горелки. Для работы форсунки, фактически распылителя, применяют сжатый воздух, для которого также есть свои «рамки»: его давление, например в горелке AL-10V, при расходе около 100 л в минуту должно быть около 2 бар. У потребителя есть выбор — применить цеховую магистраль сжатого воздуха или пользоваться собственным встроенным в горелку компрессором. Побеждает вариант с меньшей ценой или большей надежностью — что кому ближе по душе. Камера сгорания горелки у котла имеет вид своеобразной «сковородки», в которую впрыскивается топливовоздушная смесь для поддержания процесса горения.

Горелки ведущих производителей имеют большие отличия. Это касается и конструкции самой горелки, и и ее возможным применением — каждый вид жидкого топлива, по причине своих физико-химических отличий, требует установки своей «личной». Тем не менее, лучшие образцы, например, горелка Clean Burn по замыслу разработчиков «всеядная». Вот перечень видов топлива, которые ей под силу:

• дизельное топливо;
• отработка моторных и других масел;
• животные жиры;
• масло рапсовое.

Теплообменник

Над «сковородкой» располагается теплообменник, который имеет множество разных конструкций. Его принцип работы состоит в том, что некий набор трубок заполняет теплоноситель, вода, и пламя горелок ее нагревает через тонкие стенки трубок. Нагретая вода поступает на выход котла и либо подается в закрытый отопительный контур «котел-отопительные батареи-котел», либо (при добавке бойлера) используется еще и для бани, технологических нужд и т. д.

котла на жидком топливедыма и копоти.стальной трубы,

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

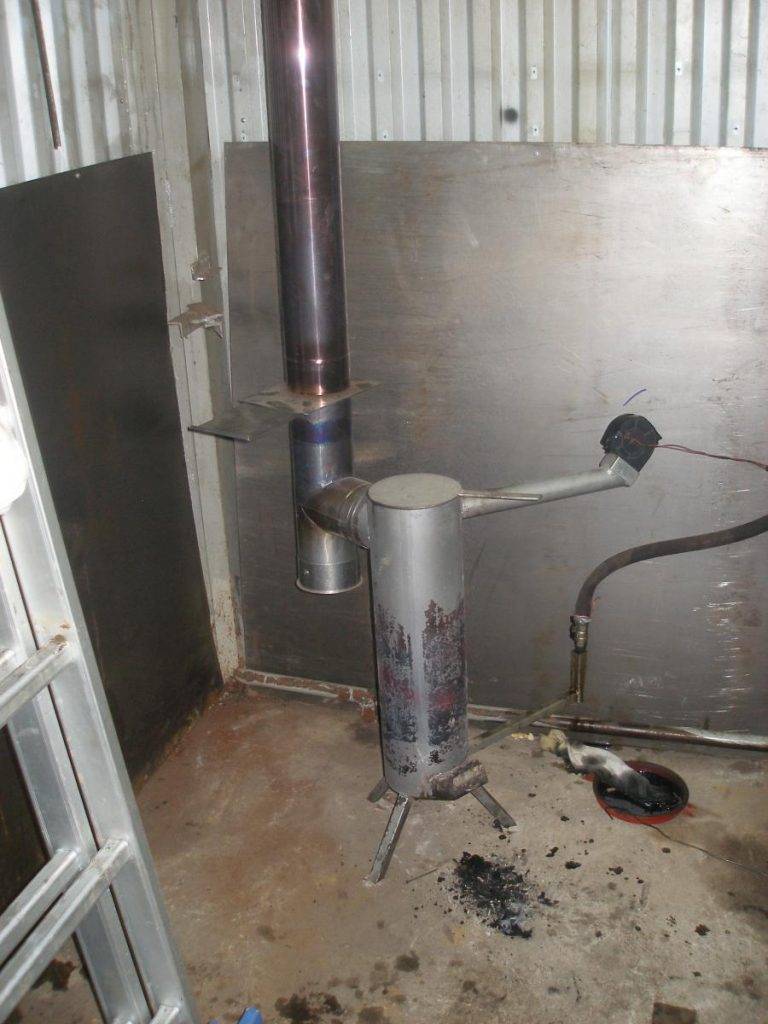

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

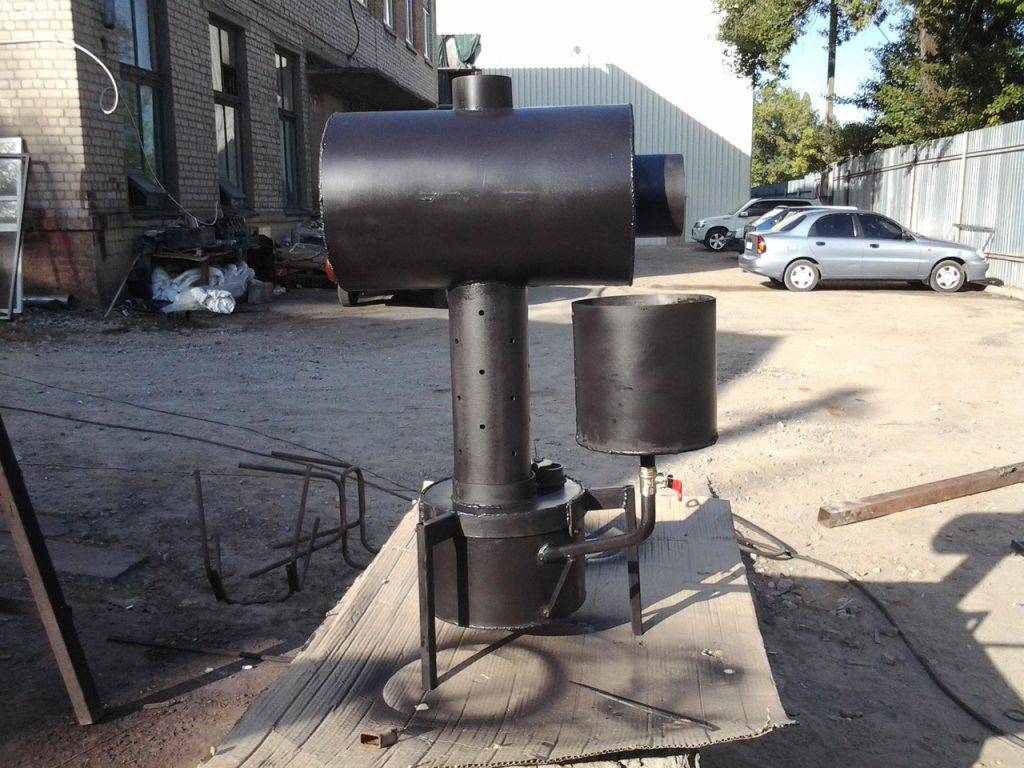

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

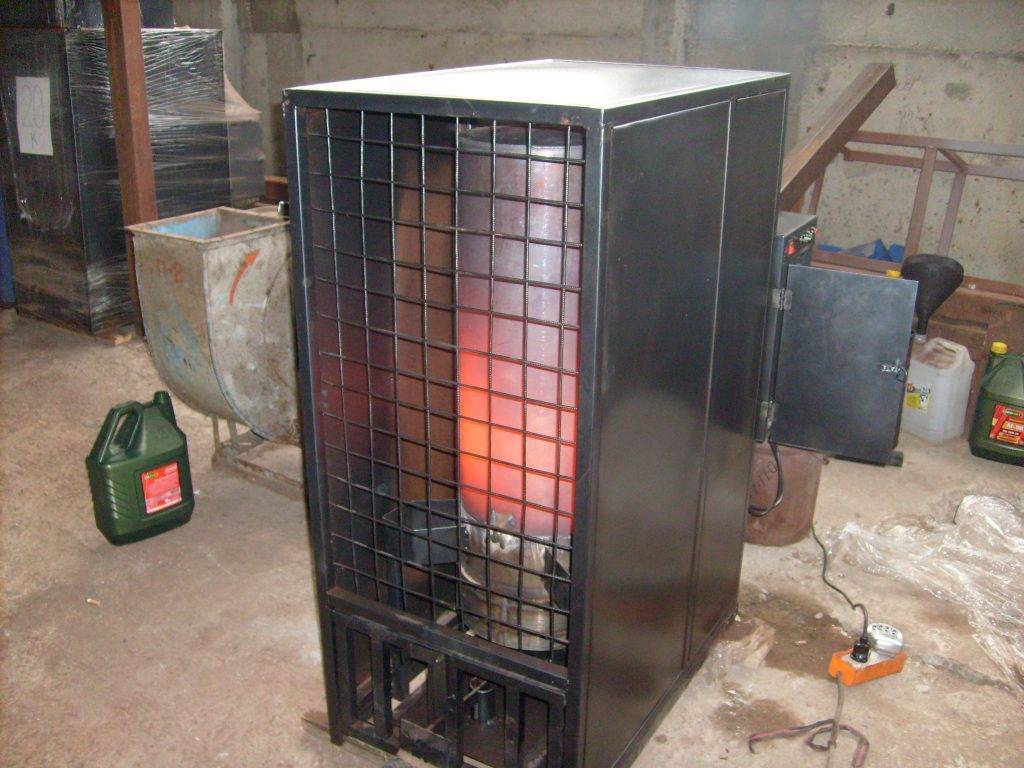

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Сборка самодельного отопительного прибора

Котел можно сделать различной формы в зависимости от желания хозяина. Как правило, она изготавливается круглой и прямоугольной.

Для того, чтобы начать сборку, следует подготовить необходимые материалы и инструменты для работы. Стандартный их список выглядит следующим образом:

• листы стали, толщина которых составляет более 4 мм;
• труба для воздуховода;
• отрезки арматуры (4 шт.);
• насос и компрессор;
• расширительный бак;
• сварочные инструменты;
• полотно асбеста.

Так как котел может быть разной конфигурации, вместо основного материала можно использовать подручные средства, например, баллон или толстостенную трубу достаточно большого диаметра.

Изготовление корпуса котла

Чтобы собрать корпус котла, сначала необходимо взять трубу наибольшего диаметра и обрезать с обеих сторон для получения цилиндра, длина которого должна быть не более 1 м. Такую же цилиндрическую форму изготавливают из трубы меньшего сечения, но высотой 20 см.

После чего в пластинах вырезается отверстия, в которых диаметр одного должен быть равен 20 см, а второго – в соответствии с размерами дымохода. Затем цилиндр большего диаметра заваривают с обеих сторон заранее подготовленными пластинами таким образом, чтобы 20-сантиметровое отверстие получилось снизу.

В него встраивается цилиндр меньшего диаметра и приваривается. Дно трубы также следует закрыть пластиной и зафиксировать сваркой. Затем к корпусу крепятся ножки из арматуры, а также просверливается вентиляционные отверстия. После чего сверху цилиндрического устройства выполняют монтаж дымохода, а в нижней части с помощью болгарки вырезают дверцу.

Данный корпус имеет самую простую конфигурацию, но даже к нему можно подключить водяной контур. Для этого дополнительно подсоединяется расходная емкость для топлива, насос и воздушный компрессор. При этом также проводится контур для обеспечения циркуляции воды.

Монтаж горелки

Для обеспечения равномерного прогревания воды в котле для устройства с двухконтурной системой необходимо установить надежную горелку.

Готовую горелку можно приобрести в магазине или заказать у специалиста, но также можно изготовить самостоятельно, используя определенную схему.

Подготовка места для установки системы и вывод дымохода

Смонтированные части отопительного устройства, работающего на отработке, как правило, устанавливаются в углу строения. Так как котел весьма быстро нагревается, следует подготовить для этого пол и стены.

На место, где будет стоять система, необходимо сделать бетонную стяжку либо выполнить облицовку керамической плиткой. Прилегающие к устройству стены не должны быть изготовлены из легковоспламеняющихся материалов.

После того, как корпус отопительной системы будет зафиксирован в выбранном месте, необходимо приступить к установке дымохода. Как правило, его делают длиной не менее 4 м.

На участке потолочного покрытия, где труба выходит на улицу, ставится жаростойкий кожух, функцию которого могут выполнить несколько слоев асбеста. Чтобы обеспечить регулировку тяги, дымоход оснащается металлической заслонкой.

Как подсоединить водяной контур?

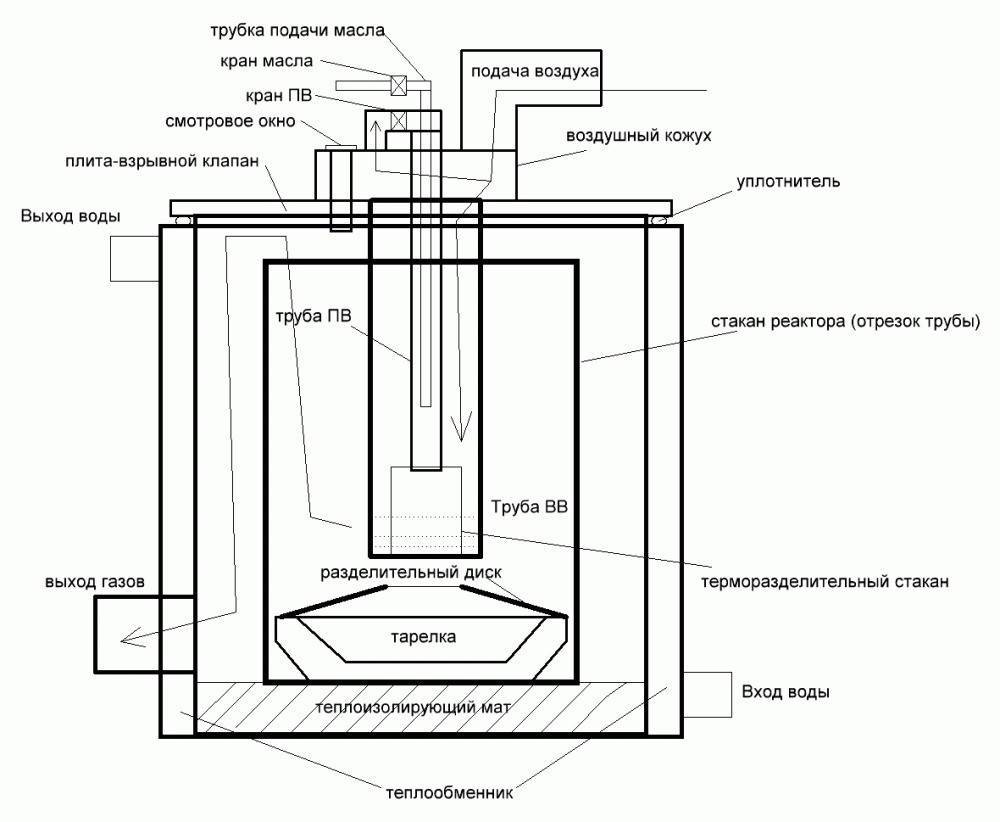

Чертежи котлов отработанном масле своими руками.

Для того, чтобы поставить своими руками водяной контур на конструкцию, работающую на отработке, сначала потребуется выполнить монтаж трубопровода и батарей, которые присоединяются друг к другу и фиксируются по периметру помещения вдоль стен. После чего необходимо подобрать емкость для воды и надежно закрепить на корпус котла с помощью болтов либо сварки.

Сверху емкости вырезается отверстие и приваривается труба для подачи нагретой жидкости в систему. Внизу контура крепится другая труба, чтобы остывшая вода возвращалась вкотел.

Система отопленияна отработке своими руками – удобная и простая конструкция не только при монтаже, но и при использовании. Установив данное оборудование, можно проводить больше времени в гараже даже при сильных морозах.

Алгоритм изготовления котла и горелки

Чтобы изготовить горелку потребуется переходник с 0,5 на 2 дюйма. В него вкручивают резьбовой сгон и свечу накаливания. По уровню нагревательного элемента свечи сгон перфорируется болгаркой. На верхнюю часть сгона с внутренней резьбой на 0,5 дюйма накручивается уголок.

В свободный вход уголка вкручивают второй сгон, который затем крепят в камере сгорания котла при помощи контргаек. Возле отверстия для сгона должно располагаться еще одно отверстие, обеспечивающее подвод проводов к свече зажигания. На сгон накручивают тройник, к боковому отводу которого крепят шланг от маслопровода. К свободному торцу тройника крепят шланг компрессора, подающего воздух в камеру сгорания.

Для изготовления котла потребуется:

• сварочный аппарат;
• угловая шлифовальная машинка (болгарка);
• отрезные диски по металлу;
• дрель;
• набор слесарных инструментов;
• стальные трубы;
• стальной лист металла;
• патрубки для подачи воздуха в теплообменник;
• масляный насос;
• вентилятор для нагнетания воздуха;
• датчики и автоматика.

Корпус необходимо разделить на 2 части герметичной перегородкой. В верхней области будет располагаться водяная рубашка с подключенной к ней напорной трубой. К нижней части будет подключаться обратка разводки системы отопления.

Между нижней и верхней частью через перегородку необходимо вставить трубу, которая будет служить дымоходом и вторичной камерой сгорания. Сварочные швы должны располагаться с внешней стороны трубы-дымохода, так как необходимо чтобы ее внутренне пространство было изолировано от воды. В нижней части дымохода там, где будет находиться вторичная камера сгорания, делают отверстия. За счет них будет происходить процесс смешивания горючих испарений с воздухом. Нижний торец заваривают крышкой первичной камеры сгорания в отдельном цилиндре. Цилиндр делается съемным. Там же находится горелка. Штуцер должен проходить через нижнюю часть корпуса насквозь. Он должен быть соединен с патрубками горелки.

В нижней части корпуса котла необходимо сделать дверцу, обеспечивающую доступ к первичной камере для чистки ее и горелки. Через эту дверцу можно проложить контакты к свече зажигания. Для герметизации рекомендуется воспользоваться асбестовым вкладышем.

После сбора всей конструкции водяную рубашку заполняют водой, а в камеру сгорания заливают масло, включают насос и свечу зажигания.

https://youtube.com/watch?v=Kz12arHefQg

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

• Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
• Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
• Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
• Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
• Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
• Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Достоинства и недостатки горелки своими руками

У каждого технического приспособления есть ряд полезных качеств и недоработок. Очевидно, что в этом устройстве больше плюсов, чем минусов. Основное достоинство – утилизация бросового сырья с наибольшей пользой. Другие преимущества оборудования для утилизации масел и жидкого топлива:

• сжигание отработки способствует сохранению экологии;
• простота эксплуатации и высокая энергоэффективность;
• изготовление прибора доступно в обычных бытовых условиях;
• получение тепла при минимальной стоимости сырья;
• простая схема изготовления конструкции, понятные чертежи;
• самодельный аппарат можно сделать из подручных средств;
• применение в цехах и на предприятиях, где скапливается много переработанного сырья, требующего утилизации;
• небольшие габариты горелки позволяют в случае необходимости ее перемещать;
• в топку идут отработка и наиболее низкосортное масло;
• функциональность устройства;
• относительная пожаробезопасность;
• повторное использование отслужившего масла.

Главный плюс горелки – это утилизация использованного масла с пользой

Недостатки:

• не рекомендуется применять для дач и жилых помещений из-за гари и запаха;
• необходимость оборудования помещения огнетушителем;
• обязательно нужно соблюдать все рекомендации по изготовлению горелки;
• сопло или форсунку следует периодически проверять (не засорились ли отверстия твердыми частицами);
• чувствительность форсунки или сопла к загрязнениям;
• дополнительное питание составляющих аппарата (насоса, компрессора).

Сложности самостоятельного изготовления

Полусферы (шары) для горелки Бабингтона сделать самостоятельно возможно только высококвалифицированному токарю. Проблематично просверлить отверстия 0,35 мм – примерно на 35 кВт мощности. Или меньшего диаметра 0,25 мм – на 20 – 25 кВт. Или делается парочка отверстий – на 70 кВт, к примеру. Но главное – соосность этого отверстия и направления горелки, иначе…

Как делается шар (сфера) для масляной горелки можно увидеть в данном ролике.

В дальнейшем же эта ключевая деталь обрамляется всем необходимым «кто во что гаразд». Для обустройства горелки используется крестовина труб, отрезки труб, медная трубка для подачи топлива обвивающая горелку с которой оно подается в стабилизатор давления…. Самое простейшее дополнительное оборудование – компрессор воздуха с накопительным бачком (стабилизированное давление обязательно), бочка установленная повыше для топлива, чтобы оно стекало самотеком и такая же бочка под горелкой – куда уходят остатки. Можно посмотреть один из примеров такой конструкции….
