Европейский опыт отопления частных домов: две схемы

Как снизить тепловые потери в коттедже и почему это необходимо

В системе отопления для коттеджа большую важность имеет не только мощность котла и качество трубопроводов/радиаторов, но и меры, принятые для сохранения произведенной энергии. В противном случае значительная ее часть будет выходить наружу, не принося пользы и не обогревая дом

К мерам, призванным сократить потери тепла, относится:

• герметизация и теплоизоляция «мостиков холода» — углов, окон, дверей и балконов;
• утепление перекрытий, подвала, чердака и крыши;
• применение при строительстве теплоизоляционных материалов для внутренней и внешней отделки стен.

Определение мест тепловых потерь с помощью тепловизора

Теплопотери через систему отопления и естественной вентиляции

Если вы, обустраивая систему отопления для коттеджа, выполните эти меры, то эффективность ее работы возрастет, а расходы на топливо и электроэнергию сократятся.

Система отопления для коттеджа

Печное отопление в коттедже

Упрощенная схема, отображающая устройство системы водяного отопления частного дома

Более подробная схема водяного отопления в доме, отображающая основные комплектующие системы и применяемую для нее запорную арматуру

Простейшая схема, иллюстрирующая принцип работы однотрубной разводки отопительной системы

Вертикальная разводка однотрубной схемы подходит для многоквартирных домов или при естественной циркуляции теплоносителя. Для коттеджа же имеет смысл отдать предпочтение горизонтальной системе. Нередко при этом основную магистраль «прячут» стене или под поверхностью пола

«Ленинградка» — наиболее совершенная из однотрубных систем отопления. Каждый радиатор подключен через тройники и отводы и снабжен запорной арматурой. С ее помощью хозяин дома с однотрубной системой может отключить от магистрали отдельную батарею, не выключая всю схему в целом

Картинка, иллюстрирующая принцип действия двухтрубной системы отопления

Пример вертикальной и горизонтальной схем отопления

С помощью этой схемы вы сможете легко понять разницу между одно- и двухтрубной разводкой труб водяного отопления

Пример лучевой двухтрубной разводки системы отопления из распределительного коллектора

Принципиальная схема системы с естественной циркуляцией

Естественная циркуляция воды

Система отопления с принудительной циркуляцией

Выбор котла отопления

Газовый

Твердотопливный котёл на угле

Твёрдотопливный котёл на дровах

На жидком топливе

Электрический

Комбинированный котел отопления

Стальные трубы отопления

Трубы из нержавейки во всей красе

Армированные ПП трубы, фитинги

Аппарат для раструбной сварки пластиковых труб Makina Plastik FORA WELD 1500-2ST

Полиэтиленовые трубы для отопления

Чугунный радиатор отопления

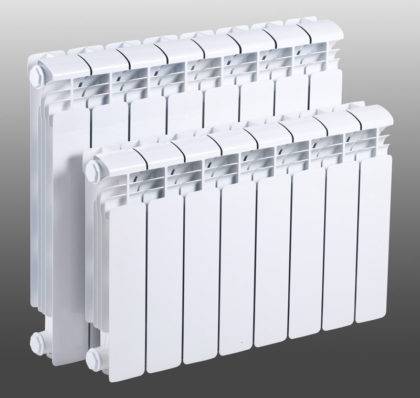

Алюминиевые радиаторы

Биметаллический радиатор

Биметаллический радиатор STANDARD HIDRAVLIKA Ducla B100

Определение мест тепловых потерь с помощью тепловизора

Теплопотери через систему отопления и естественной вентиляции

Обогрев теплыми полами относится к категории энергосберегающих технологий для быта, в связи с чем становится все популярнее

Воздушное отопление дома

Электрические обогреватели для дома

Возможно ли своими силами смонтировать водяное отопление

Однотрубное отопление с нижней разводкой

Установка циркуляционного насоса

Твёрдотопливные котлы самые популярные модели

Самые популярные модели комбинированных котлов

Самые популярные модели газовых конденсационных котлов

Самые популярные модели твердотопливных пеллетных котлов

Самые популярные модели электрических котлов

Материал труб имеет большое значение при расчете их нужного диаметра.Разводка полипропиленовых труб читайте в нашей статье.

Достоинства и недостатки

Объективными плюсами геотермального обогрева можно считать:

• превосходный КПД;
• солидный период службы (тепловой насос работает 2-3 десятилетия, а геологические зонды и вовсе до 100 лет);
• стабильность работы практически при любых условиях;
• отсутствие привязки к энергоносителям;
• полная автономность.

Есть одна серьезная проблема, мешающая сделать геотермальное отопление действительно распространенным решением. Это, как показывают отзывы владельцев, высокая цена создаваемой конструкции. Чтобы обогреть обычный дом площадью 200 кв. м (не так уж и редко встречающийся), надо будет строить систему под ключ за 1 млн рублей, до 1/3 этой суммы стоит тепловой насос. Автоматизированные установки очень комфортны, и если все настроено правильно, могут работать годами без вмешательства людей. Все упирается только в наличие свободных средств. Еще одним минусом является зависимость от электропитания насосного узла.

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Суть и достоинства двухтрубной схемы отопления

Такая система включает в состав нагревательный котёл, отопительные радиаторы, приборы контроля, трубы для подачи теплоносителя (горячей воды), сопутствующую арматуру и прочие элементы. При условии правильного подбора всех составляющих конструкции, разумного планирования разводки и добросовестной сборки контура теплоснабжения использование схемы позволит, обеспечивая во всех помещениях дома предпочтительный температурный режим, существенно снизить расходы на отопление.

Принцип работы двухтрубной системы отопления двухэтажного дома заключается в подаче теплоносителя (в данном случае горячей воды) через коллектор и подающую трубу к каждому из подключенных радиаторов и последующем отведении отдавшей тепло влаги через отводящую трубу. В соответствии с количеством используемых труб такую схему и называют двухтрубной.

1. Достижение равномерного прогревания всех входящих в контур радиаторов за счёт поступления в них имеющего одинаковую температуру теплоносителя.
2. Возможность, при условии установки управляемого вручную термостата, определять для каждой комнаты здания свой температурный режим и по мере необходимости изменять его.
3. Небольшие потери давления в системе, благодаря чему, не теряя в температурных показателях, можно использовать менее производительный и, соответственно, не потребляющий много электрической энергии насос. В одноэтажных постройках использование насоса вообще может быть исключено, однако тогда значительно снижается энергоэффективность контура.
4. Универсальность. Двухтрубную систему допускается применять в частных домах с любым количеством этажей.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Принудительная и естественная циркуляция в системе водяного отопления

В системе отопления с естественной циркуляцией теплоноситель для системы отопления двигается по трубам за счет разницы в физических характеристиках жидкостей. Происходит это следующим образом: вода, выйдя из котла, имеет очень высокую температуру и малую плотность. За счет теплового расширения она проходит по подающей трубе и проталкивает перед собой ту жидкость, которая отдала свою энергию в радиаторы, охладилась и стала менее плотной. Таким образом, за счет различия физических характеристик воды в «подаче» и «обратке» возникает разница давления, которая и поддерживает естественную циркуляцию теплоносителя в магистралях.

Принципиальная схема системы с естественной циркуляцией

Главными достоинством подобной системы является независимость от электросети – подключаемый к ней насос в данной схеме отсутствует. Следовательно, при отключении энергии отопление в доме будет функционировать так, как следует

Это особенно важно для тех коттеджей, которые располагаются в удаленных и труднодоступных районах, где по тем или иным причинам часто случаются перебои с электричеством

Еще одним преимуществом естественной циркуляции теплоносителя называют простоту. Но это утверждение можно считать спорным. С одной стороны, это правда – насос в схеме отсутствует, система проще и, следовательно, надежнее – меньшее количество элементов означает меньшее количество потенциальных поломок и выходов из строя. С другой стороны, при обустройстве отопления с естественной циркуляцией теплоносителя необходим сложный гидравлический расчет количества секций радиаторов отопления (калькулятор) подающей и отводящей линий.

Естественная циркуляция воды

Полной противоположностью является система отопления с принудительной циркуляцией. Здесь давление теплоносителю сообщает насос, подключаемый к электросети. Это позволяет создать эффективный обогрев коттеджа в условиях большой протяженности подающей и обратной линий. Кроме того, наличие насоса упрощает гидравлический расчет трубопроводов и лишает вас необходимости прокладывать их под уклоном.

Система отопления с принудительной циркуляцией

Но за этими преимуществами следуют и свои недостатки системы отопления с принудительной циркуляцией. Первый – зависимость схемы от наличия электроэнергии. При отключении последней эффективность обогрева помещения может заметно снизиться. Исправить проблему поможет установка резервного генератора или аккумуляторов. Второй недостаток – наличие в схеме сложного технического устройства, которое при определенных условиях может выйти из строя. При прочих равных система с принудительной циркуляцией менее надежна, чем схема с естественным движением теплоносителя. Выбор из этих двух вариантов остается за вами.                                                                                                                                  «О том, как устроено индивидуальное отопление в квартире, Вы можете прочитать в нашей статье».

Установка циркуляционного насоса

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Выводы и полезное видео по теме

Практический опыт по переделке дровяной печи в котел парового отопления представлен на этом видео:

Продолжение процесса монтажа парового отопления можно посмотреть в этом файле:

О разнице между принудительной и естественной циркуляцией в отопительных системах подробно рассказано здесь:

Паровое отопление – не самый простой для реализации вариант автономной отопительной системы. Но при правильном проектировании и монтаже с помощью пара можно эффективно и относительно недорого обеспечить свой дом необходимым количеством тепла.

Комментируйте, пожалуйста, представленную нами к рассмотрению информацию. Задавайте вопросы, делитесь полезными сведениями и оставляйте фото по теме статьи. Внизу есть блок-форма, предназначенная для размещения постов и общения.
