Обзор котлов отопления на твердом топливе для организации теплоснабжения частного дома

Пошаговая инструкция сооружения котла на твердом топливе

Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:

  1. Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу Ø50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
  2. Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
  3. Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60×40 мм.
  4. Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
  5. Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
  6. Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.

Отопление дома с помощью электроэнергии

Схема устройства электрического отопления дома.

Тепло в доме с использованием электрической энергии может быть реализовано с помощью нескольких вариантов, поэтому любой желающий может выбрать именно тот, который устраивает его. А благодаря гибким ценам теперь каждый может себе позволить такое удовольствие

Важно, что потребители, предпочитающие данную систему, имеют широкий выбор оборудования и установок обогрева

Электрические обогреватели бывают следующих видов:

  • камины;
  • система «теплый пол»;
  • конвекторы;
  • тепловентиляторы;
  • инфракрасное отопление.

Тепловентиляторы и камины чаще всего используют как временный или дополнительный обогрев жилого помещения. А система «теплый пол» используется как источник, с помощью которого можно получать тепло постоянно. Тем более данную систему монтируют не только в основание пола, но и в панельные стены. А это дает возможность равномерно протапливать дом без использования газа и дров всю зиму. Но такую систему можно установить только на этапе строительства дома.

3 Применение газового баллона

Из уголков варится рама. К ней присоединяют дверцы. Сама рама фиксируется к баллону. В дверцах и раме делают отверстие, чтобы установить крепежные элементы, предварительно соединенные между собой. В емкости вырезается отверстие под решетку так, чтобы оно располагалось внизу будущего агрегата.

Решетка приваривается к отверстию с помощью сварочного аппарата. Для получения коробки без крышки потребуется к вырезанной части приварить 4 металлические полосы. Полученная деталь присоединяется ко дну котла. Ящик будет использоваться в качестве зольника.

Снизу приваривают ножки. Они обеспечат устойчивое расположение котла на основании. Вверху делают отверстие для дымоотвода. Присоединяется соответствующая труба. Полученный отопительный агрегат лучше устанавливать в отдельном помещении, соответствующем строительным и пожарным нормам.

Водяное отопление дачи своими руками

Чтобы осветить весь перечень нюансов и полноту проблематики возьмем самый наихудший из возможных вариантов — из ресурсов есть только вода. Тогда выбор однозначно падет на твердотопливный котел (если своими руками, то печка с гидрообвязкой). Как сделать гидрообвязку своими руками – понадобятся стальные трубки диаметром до 1,75 дюйма, которые необходимо приварить к топке стальной печи. Низ этих трубок свести в одну трубу и то же самое сделать сверху, после чего на оба конца можно тянуть саму систему. Если имеем дело с русской печью, то трубы можно располагать внутри топки в виде змеевика или под плитой для приготовления пищи.

Поскольку электричества нет, то и о циркуляционном насосе говорить не приходится. Естественную циркуляцию высчитываем следующим образом:

весь путь основной трубы (от конца гидрообвязка до ее начала) необходимо сравнить с расстоянием между точками подключения к системе основной трубы – в этом случае получается коэффициент, указывающий на возможный уровень ската трубы, измеряющийся в мм на метр длины (оптимальным считается скат от 1 до 5 мм на метр длины трубы).

Схема водяного отопления дачи

В принципе, количество радиаторов отопления может быть любым (в смысле, что нет четкого регламента ни по количеству самих батарей, ни по количеству секций в них). Важным условием включения радиаторов водяного отопления в систему является их уровневая последовательность и правильная установка. Подключение последовательно должно происходить по тому уровню, на котором пролегает основная труба отопления, а батареи устанавливаются и крепятся на стены по двум основополагающим принципам:

  • все батареи одной системы отопления должны быть закреплены на одном уровне (в некоторых случаях, как наш, допускается небольшое расхождение, но всего лишь в пределах 10-15 мм);
  • каждый отдельный радиатор не должен иметь идеальный уровень по верхнему краю, а висеть на скос в сторону крана «маевского» под тем же углом, что и основная труба системы отопления.

Чтобы естественная циркуляция теплоносителя в системе работала, причем эффективно, нужно вводить в систему расширительный бак, который будет создавать давление в системе и заставлять воду проходить вперед, а не застаиваться на месте. Объем бака в стандартных условиях считается достаточным при соотношении 0,1 к объему всей системы. Но при увеличении количества радиаторов отопления объем системы увеличивается и, соответственно, увеличивается объем расширителя.

В целом необходимый объем расширителя высчитывается, как:

  • 0,5 литра на каждую секцию батареи (чугунной или алюминиевой) или. если говорить о стальных трубных регистрах, то по 0,5 литра на каждый метр длины трубы регистра;
  • естественно, что нужно прибавить к этому значению не менее 25-40%, чтобы наверняка хватило.

Расширительный бак, как движущая основа системы отопления с естественной циркуляцией, врезается в трубу подачи в самой верхней точке – сразу за котлом. Верхняя часть бака имеет отверстие, через которое атмосфера сообщается с теплоносителем для отвода воздуха из системы и выравнивания давления и объема теплоносителя в разное время года. Этим предотвращается возможность завоздушивания системы отопления на даче, собранной собственными руками.

Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется

Важно, конечно, и то, как он будет проходить

Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:

  1. Чем дом будет отапливаться.
  2. Какой целесообразно использовать энергоноситель в системе.

Проектирование системы отопления — один из важнейших в коммуникациях частного дома

После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.

В общем, для начала нужно определиться с тем, какой котел может дом отапливать.

Особенности монтажа и эксплуатации

Особенности монтажа печей и каминов рассматривать не стоит – это целая наука. Этот процесс не то что повторить, а даже проконтролировать неопытному человеку будет не под силу. Потому ограничимся только такими более-менее стандартизированными устройствами, как твердотопливные котлы.

Первое, и самое главное – котел должен иметь отдельное помещение, которое изолировано от жилых комнат.

Второе – тяга и вентиляция всегда должны быть в полном порядке. Отравление угарным газом происходит очень незаметно, а статистика гласит о 85% несчастных случаях со смертельным исходом.

Третье – качество топлива играет решающую роль. Для того чтобы достичь паспортных характеристик необходимо кормить своего друга только качественной пищей. Основные параметры – зольность, теплотворная способность и влажность. Влажность древесины в 10 и 20% дает разницу в генерации тепловой энергии до двух раз. Поэтому от одного куба сухого дерева можно получить столько же тепла, как и от двух кубов влажного. Разница в деньгах налицо.

Четвертое вытекает из третьего – место для хранения запасов топлива. Должно быть, сухое, проветриваемое и легкодоступное – туда же еще придется дрова носить. Или мешки с пеллетами/углем.

Поэтому отопление дома без электричества заставит потрудиться своего хозяина физически и потребует некоторое количество внимания к процессу.

https://www.youtube.com/watch?v=LHsiSeLNFgo

Полезные рекомендации по созданию котла

Все самодельные системы отопления работают по одному принципу: топливо сгорает и отдает энергию теплоносителю. Чаще всего в этих целях используют обычную воду. Внешний вид оборудования и его конструктивные особенности должны зависеть от доступности строительных материалов и определенного вида топлива в регионе.

Что влияет на КПД самодельного обогревателя

Перед тем, как приступить к сборке аппарата, стоит узнать, что в первую очередь влияет на его КПД.

Можно выделить два основных фактора:

  1. Чем больше площадь поверхности теплообменника, тем быстрее будет осуществляться нагрев теплоносителя.
  2. Топливо должно гореть долго и использоваться котлом полностью. Если конструкция устройства имеет изъяны, то котел станет требовать больше дров и давать меньше тепла.

Чтобы при эксплуатации самодельного прибора не возникли проблемы, еще на стадии разработки схемы нужно учесть все тонкости его изготовления.

Инерционность системы

Другой недостаток твердотопливного котла скрыт в цикличности его работы и невозможности самостоятельно восполнять запасы топлива. Из-за этого требуется либо высокая теплоёмкость самой конструкции дома, либо глухое утепление, близкое к пассивному дому , либо способ хранить запас тепла на период остывания системы.

Поскольку объём самого теплообменника в котле небольшой, водоизмещение системы получается поднять в основном за счёт увеличения диаметра труб. Другой альтернативой такого рода можно назвать установку теплового аккумулятора. При грамотном подходе можно реализовать накопление тепла только после нагрева основной системы, что поможет ускорить прогрев дома и решить проблему с конденсатом.

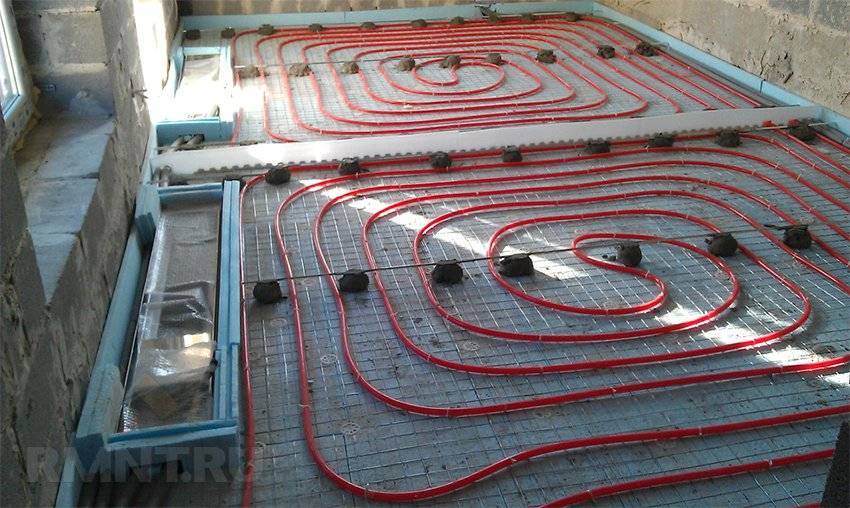

Системы тёплого пола обладают собственной высокой инерционностью, которая растёт вместе с толщиной аккумулирующей стяжки. При наличии тепловой отсечки под полом это может быть действительно долговременный источник тепла. При достаточно толстом слое даже использование воды более высокой температуры не вызовет дискомфорта и тепловой зебры, но вместе с инерционностью системы растёт время её выхода на режим. С другой стороны, подключение тёплого пола к дровяному котлу требует достаточно сложной обвязки, исключающей перегрев как котла, так и трубок в полу.

Типы котлов и принцип их работы

Все котлы, работающие на твердом топливе, подразделены на несколько типов, которые отличаются между собой многими показателями. Но по основным характеристикам, их подразделяют на четыре вида:

  • Классические;
  • Пиролизные котлы отопления;
  • Котлы длительного горения;
  • Автоматические;

Классические котлы— принцип работы классического твердотопливного котла заключен в том, что тепло дается путем пламенного сгорания топлива. Имеет две дверцы, через одну из которых загружается топливо, через другую — котел чистится от золы и других продуктов горения. Могут работать на двух видах топлива — дрова и уголь.

Отличаются по материалу изготовления теплообменника, могут быть изготовлены из чугуна или стали. Чугун является более приоритетным в плане долговечности, срок его эксплуатации более 20 лет. Из недостатков можно отметить тот факт, что он боится механических ударов и очень чувствителен к перепадам температур, что может привести к разрушению. Стальной теплообменник более устойчив к перепадам температур и повреждениям, но срок его службы значительно ниже — чуть больше 6 лет.

Пиролизные (газогенераторные) котлы— данный вид котла работает по принципу пиролиза, то есть разложения и газификации твердого топлива. Этот процесс происходит при закрытом дымоходе и закрытой камере сгорания. После высвобождения древесного газа, образовавшегося в процессе пиролиза, он направляется в сопло горелки, где смешивается с вторичным воздухом, который накачивает вентилятор. После этого газовая смесь попадает в камеру сгорания, где воспламеняется. Горение происходит при температуре, которая иной раз достигает 1200°, и процесс будет продолжаться до полного сгорания твердого топлива.

Котлы длительного горения— в этом виде котла длительный процесс горения обеспечивается специальными приемами. В настоящее время существует две системы длительного горения (канадская система Булерьян, и прибалтийская Стропува), но вторая не нашла широкого применения за счет дороговизны, сложности эксплуатации и еще множества технических параметров.

Котлы длительного горения можно отнести к пиролизным котлам, но принцип работы будет немного иным. Первая система (Бурельян) представляет собой печь, состоящую из двух камер, где в нижней камере происходит тление и образование газа. После поступления газа во вторую камеру, происходит смешивание с воздухом и дальнейшее полное его сгорание (дожиг топлива). Конструкция подобного твердотопливного котла представляет собой цилиндр, с ввареными в него трубами на половину окружности. Расположение труб снизу-вверх обеспечивает хорошую циркуляцию воздуха, тем самым увеличивая теплоотдачу. Устанавливаются в основном в нежилых помещениях, отлично подойдет для отопления гаража или дачи. Цена на такой котел адекватная, есть возможность выбрать типоразмер, подходящий той или иной площади.

Котел по системе Стропува имеет два цилиндра, один из которых находится внутри второго, по принципу матрешки. Все пространство между ними заполнено водой, которая постепенно нагревается. Внутренний цилиндр системы играет роль топки, куда при помощи распределителя подается воздух. После загрузки топлива, оно начинает прогорать сверху вниз, тем самым нагревая теплоноситель. Заявленная производителем цена, длительное время горения, от 2 до 4 суток, в зависимости от топлива, требуемое остывание котла и дальнейшая чистка перед новым розжигом, удваивают задачу и приносят неудобства. Поэтому данный тип котла не принес широкого распространения.

Автоматические котлы— в данном типе котла процесс загрузки топлива, и очищение от золы полностью автоматизированы. Котел оснащен шнековым или транспортерным бункером для подачи топлива и автоматического очищения от золы. Вариант угольного автоматического котла подразумевает движение пласта горения топлива, которое необходимо для полного сгорания. Для этого, автоматический котел оснащается подвижными колосниками, или рубящими и двигающими механизмами. Параметры нагрева теплоносителя и горения топлива обеспечиваются принудительным наддувом.

В преимущества и особенности автоматических котлов можно включить;

  • Не требуют трудоемкого обслуживания и пристального внимания за процессом горения;
  • Снабжены, входящим в комплект, регулятором температуры;
  • Многие оснащены датчиком, отслеживающим температуру в самом котле;
  • КПД автоматического котла составляет до 85% от общего числа;
  • Длительная работа, ограниченная только лишь емкостью бункера для автоматической подачи топлива.

Стоит учесть, что и расход топлива, в частности, угля намного меньше, чем в традиционных твердотопливных котлах.

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

  1. Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
  2. Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
  3. У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
  4. Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

Твердотопливные котлы

Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.

Твердотопливные котлы работают в основном на дровах и на угле

В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.

Плюсы и минусы

К достоинствам данных агрегатов можно отнести:

  • Недорогое (относительно) отопление.
  • Простая и надежная конструкция котлов.
  • Есть энергонезависимые модели, которые работают без электричества.

Недостатки серьезные:

  • Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
  • Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно.

  • Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
  • Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.

Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если посчитать еще затраты времени, то не так уж и дешево выходит.

Котлы длительного горения

Чтобы увеличить промежуток между закладками топлива были разработаны котлы длительного горения. В них используются две технологии:

  • Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Закладка топлива в них горит при недостатке кислорода. При таком режиме образуется большое количество дымовых газов, большая часть которых горючи. Причем при горении они выделяют тепла намного больше, чем дрова или тот же уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла.

  • Режим верхнего горения. В традиционных твердотопливных котлах огонь распространяется снизу-вверх. Из-за этого горит большая часть закладки, топливо прогорает быстро. Во время активного горения часто происходит перегрев системы и дома, что очень некомфортно. При использовании верхнего горения огонь разжигается только в верхней части закладки. Одновременно горит только небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.

Насколько эффективны эти технологии? Довольно эффективны. В зависимости от конструкции одна закладка дров может гореть от 6-8 до 24 часов, а угля — от 10-12 часов до нескольких суток. Но для получения такого результата необходимо использование топлива высокого качества. И дрова и уголь должны быть сухими. Это — основное требование. При использовании влажного топлива котел даже может не выйти на режим тления, то есть, греть он не начнет. Если у вас есть дровник с двух-трех годичным запасом дров или обширный сарай, в котором храниться уголь, котел длительного горения для отопления частного дома — хороший выбор. Лучше, чем обычный.

Характеристики

Большинство присутствующих на современном рынке водогрейных котлов на дровах обладают следующими эксплуатационными характеристиками:

  • Мощность. Этот показатель зависит от объема теплообменника, объема камеры сгорания и материала, из которого изготовлены стены топки. Также, на показатели мощности котла оказывает непосредственное влияние расход топливного материала. Чем больше дров будет загружено, тем больше выделится тепловой энергии при их сгорании. Сколько нужно киловатт для обогрева частного дома? Чтобы узнать какая мощность требуется для обогрева того или иного помещения, необходимо воспользоваться следующим соотношением: для обогрева 10 м² помещения требуется 1 кВт тепловой энергии.
  • Коэффициент полезного действия. Чтобы рассчитать КПД устройства, нужно знать скорость циркуляции теплоносителя, величину теплоты, отдаваемую дровами при сгорании, а также учитывать способ сжигания топлива. КПД отопительного оборудования длительного горения и пиролизных систем может достигать до значения 85-95%.
  • Теплоноситель. В качестве теплоносителя в отопительных системах на дровах используется вода. В качестве альтернативного варианта допускается применение любых незамерзающих жидкостей.
  • Предназначение. В зиму котел может быть использован как для отопления, так и для подогрева воды. Летом основным предназначением дровяного котла является приготовление горячей воды.

Достоинства и недостатки

Отопление на дровах характеризуется целым рядом неоспоримых достоинств, основными из которых являются следующие показатели:

  • Незначительный вес отопительного оборудования. К дровяным котлам, в отличие от их аналогов, работающих на других видах топлива, не предъявляется каких-либо жестких требований относительно их конструктивного исполнения и места установки. Поэтому самостоятельно изготовленный котел может быть установлен в любой части загородного дома, хотя выделение под топочную отдельного помещения будет наиболее правильным решением.
  • Автоматическая система регулирования. Минимальное количество комплектующих САР котла промышленного изготовления позволяет не только эффективно выполнять расход топливного материала, но и снижает вероятность отказа в работе при выходе из строя одного из приборов контроля.
  • Универсальность. В дровяных отопительных котлах в качестве горючего можно использовать не только древесину, но и любую другую разновидность твердого топлива.
  • Продолжительный срок эксплуатации. Дровяной котел прослужит своему хозяину не одну зиму. Сколько лет прослужит котел промышленного изготовления? Производители этой разновидности отопительного оборудования гарантируют не менее 15 лет безотказной работы.
  • Простота обслуживания. В ходе выполнения работ связанных с техническим обслуживанием котла отопления частного дома, необходимо всего-навсего раз в год чистить зольник и дымоход.
  • Приемлемая цена. Сколько нужно заплатить при покупке котла? Цена каждой конкретной модели зависит от количества присутствующих в данном оборудовании опций. Можно с полной уверенностью отметить, что каждый владелец частного дома может приобрести дровяной котел отопления без серьезного ущерба для семейного бюджета.

К сожалению, водогрейные котлы на дровах не лишены определенных недостатков. Данные недостатки относятся только к котлам на дровах, изготовленных кустарным способом. Один из них заключается в том, что в дровяном котле собственного изготовления невозможно автоматизировать процесс управления, поэтому владельцу подобного оборудования нужно загружать топливо в камеру сгорания вручную.

Второй недостаток – «прожорливость» самостоятельно изготовленного водяного котла. Для того чтобы эксплуатация данного оборудования в зиму обеспечивала комфортные условия проживания, необходимо создать большой запас дров. Сколько нужно дров для того чтобы их хватило на всю зиму? Расход топлива для каждого конкретного случая индивидуален. Количество запасаемых дров зависит от мощности устройства обогрева и площади отапливаемых помещений частного дома.

Комбинированные котлы

Есть еще такая модификация отопительных котлов, как комбинированные отопительные приборы. Наиболее популярен вариант твердотопливного котла с несколькими электрическими ТЭНами. Такие агрегаты пока горят дрова или уголь работают как ТТ оборудование, когда огонь погаснет, котел слегка остынет, включается электрическая часть. Полноценно обогреть дом ТЭНы в данном случае не в состоянии, но поддержать систему у них получается. То есть, утром в доме будет не холодно. Да и в случае длительного отсутствия ТЭНы не дадут заморозить систему.

Несколько комбинированных котлов

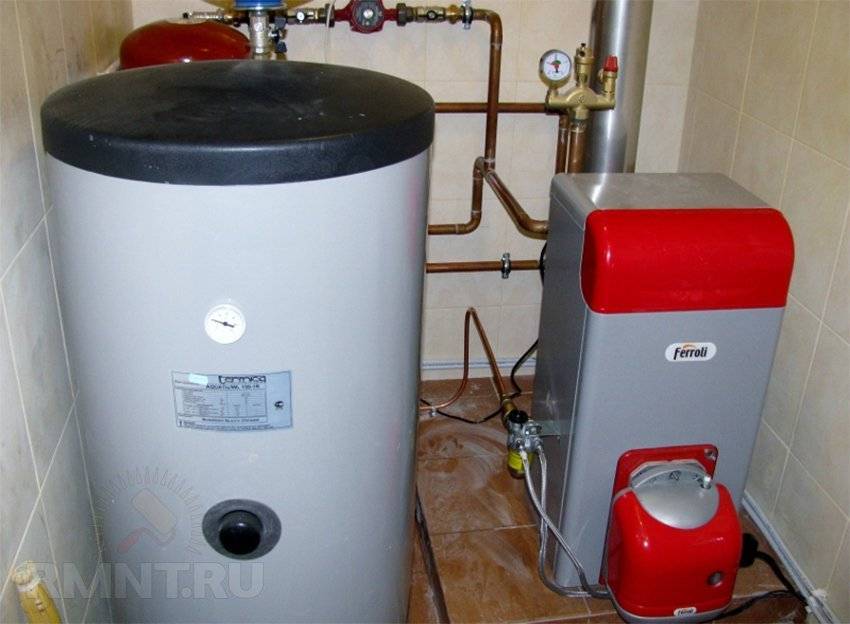

Еще популярный вариант — комбинированные котлы ТТ с жидкотопливными горелками. В таких агрегатах имеется две отдельных камеры горения. Одна под твердое топливо, вторая — под горелку с жидким топливом.

Достоинства таких котлов очевидны: можно использовать несколько видов топлива. Недостаток — высокая цена и средняя эффективность — КПД каждой из частей не слишком высокий. Так что комбинированный котел для отопления частного дома — спорное решение.

Полезные дополнения

Чтобы модернизировать самодельный агрегат, придется купить некоторые комплектующие для твердотопливных котлов. Сюда входят приборы контроля и безопасности: термометр, манометр, автоматический воздухоотводчик и предохранительный сбросной клапан. Можно еще добавить нагнетатель воздуха, дымосос и автоматику к ним. Нагнетатель ставится на крышке корпуса, для него надо будет сделать отдельный проем. Пульт и дисплей блока управления выносится на стену.

Группа безопасности

Для защиты от вскипания применяется группа безопасности твердотопливного котла. Она включает в себя манометр, воздухоотводчик и сбросной клапан, закрепленные на одном коллекторе. Группа устанавливается на выходном патрубке теплоносителя без применения запорной арматуры.

Чтобы регулировать интенсивность горения, нужно поставить терморегулятор, который также можно изготовить самостоятельно. В простейшем случае это заслонка, закрепленная сверху воздушной трубы. С ее помощью можно вручную перекрывать часть проходного сечения трубы и уменьшать количество воздуха для горения. При автоматизации ставится датчик температуры в рубашку агрегата и подключается к блоку управления.

В некоторых случаях практикуется принудительное создание тяги с помощью вентилятора на выходе дымовых газов. Такой дымосос монтируется в дымоходную трубу на горизонтальном участке. Однако это ведет к удорожанию конструкции, поскольку в качестве дымососа должен применяться вентилятор, выдерживающий температуру перемещаемой среды до 200 ⁰С.
