Проектирование открытой системы отопления: основные требования к схеме, комплектующим и монтажу

Основное устройство такого вида отопления

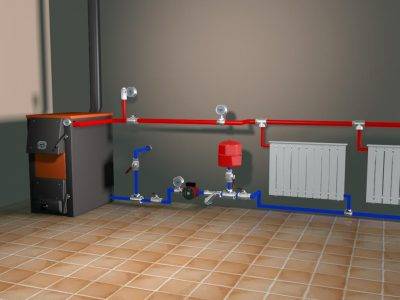

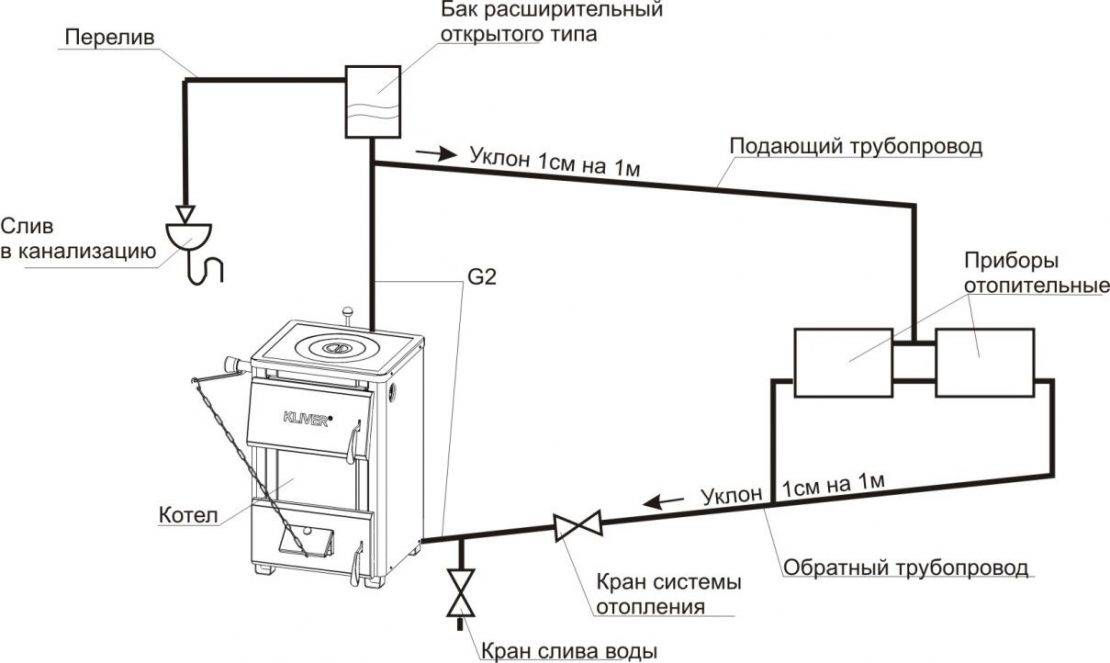

В качестве примера выступит схема отопления гаража с циркуляционным насосом, давайте рассмотрим, из каких узлов и агрегатов она состоит и по какому принципу работает.

При отоплении открытого типа есть запрет на использование в трубах антифриза, так как его испарения токсичны.

Раньше такие схемы работали без насоса, и весьма удачно справлялись с поставленными задачами. Насос нужен для того, чтобы обеспечить ускорение естественной циркуляции теплоносителя по трубам, что даёт более быстрый выход сети на максимальные показатели. Однако стоит рассмотреть вариант комбинированной системы, что позволит в дальнейшем не зависеть от наличия в доме электричества.

Отопление открытого типа названо так потому, что использует атмосферный расширительный бак. Особенностями такой схемы подключения являются в первую очередь:

  • Минимальное давление в трубах. За счёт открытого расширительного бака давление в системе практически отсутствует;
  • Нет необходимости ставить манометр, клапан травления воздуха и аварийный клапан, что существенно снизит стоимость установки;
  • Запрет на использование в трубах антифриза, так как его испарения токсичны. Обратно от этого – необходимость постоянно добавлять воду, которая выступает в роли теплоносителя, так как она будет выпариваться в достаточном количестве.

Работает данное отопление следующим образом:

  • Теплоноситель поступает в котёл, где нагревается до рабочей температуры;
  • С помощью насоса или естественным путём, он устремляется вверх по трубам отопления;
  • Остывая, вода возвращается к насосу, который перекачивает её обратно в котёл и цикл повторяется вновь.

Расширительный бак устанавливают в самой верхней точки такой схемы. О том, как происходит подача теплоносителя к радиаторам отопления, поговорим далее.

Расчет

Решив проводить все ремонтные работы своими руками, необходимо самостоятельно осуществить проектирование отопительной системы и ее расчет.

Однако нужно следовать определенной инструкции:

Чтобы правильно рассчитать нужную мощность отопительной системы для загородного дома, необходимо учитывать все возможные факторы
Прежде всего, надо обратить внимание на то, в какой климатической зоне расположен дом

Далее важно рассчитать, какая мощность имеется у источника теплоэнергии, а также понять, каков объем потерь тепла.
Стоит учесть объем помещений, которые будут отапливаться, и их площадь.
Далее следует рассчитать необходимое количество устанавливаемых радиаторов, а также их размер
Сюда входит и утепление всех ограждающих конструкций.
Когда для каждого помещения определено необходимое количество тепла, можно проводить выбор типа обогревательных приборов, а также заняться их расчетами. Проще всего проводить расчеты, касаемые электронагревательных элементов, электрическая мощность которых практически равна тепловой энергии.

  • Нужно рассчитать установку радиаторов так, чтобы температура в гостиной и кухне была не менее 18 градусов, в спальных помещениях – до 22 градусов, а в детской комнате – до 24 градусов.
  • Для каждого устанавливающегося радиатора необходима обвязка. Вот поэтому все секции ставятся очень плотно с целью экономии арматуры трубопровода.
  • Самое простое решение в расчете – поделить число батарей для комнаты на количество оконных проемов в ней. Однако не всегда достаточно будет установить радиаторы под подоконниками, можно в дополнение сделать монтаж некоторых нагревательных приборов в местах отдыха или работы. Система отопления должна покрывать все потери тепла в доме, помимо этого, должен быть еще и запас до 25 процентов. Запас делается для того, чтобы отопление не работало на износ, он используется только во внештатных ситуациях.

  • Работа по расчету газовых котлов является самой тяжелой частью проекта. Ведь это не только правильный подбор нужной мощности, но и грамотная организация вывода сгораемых продуктов. Чтобы можно было регулировать скорость тяги, специалисты рекомендуют установить автоматические шиберы, а также дымососы- вентиляторы. Если имеются остатки тепла, то их можно собирать при помощи экономайзера, который включен в цепь из обратного тока. А вот забор воздуха горения можно делать с улицы, а не в котельной.
  • Система отопления, работающая на жидком теплообменнике, тоже имеет свои особенности. Тут нужно спроектировать уровневую схему трассировки трубопровода. При этом в обязательном порядке следует определить общее состояние водоизмещения системы. Также стоить компенсировать расширение теплоносителя при помощи изготовления расширительного бака. После надо определить нужную скорость циркуляции.
  • В комнате обязательно должно быть окно. Его площадь рассчитывается умножением объема самой котельной на коэффициент 0, 003. Оно не только обеспечит естественное освещение, но и защитит от взрыва в случае утечки газа. Для той же цели двери в котельную ставятся так, чтобы была возможность открывать их только наружу.

  • В архитектурную часть проекта входит не только строительство котельной, но также расчет и выбор дымохода. Для верного расчета мощности оборудования необходимо учитывать не только диаметр дымохода, но и объем труб. Для начала нужно произвести все вычислительные работы. Для этого особых знаний не потребуется, достаточно будет воспользоваться калькулятором.
  • Котельная не должна быть меньше пятнадцати кубических метров, а высота помещения – ниже двух с половиной метров. Также к котлу необходимо обеспечить доступ. Стены должны быть огнестойкими, то есть сделанными из кирпича или бетона. Если выстроить их из других материалов, то нужно нанести на их поверхность специальное покрытие, например, асбестовое.
  • Также в таком помещении в обязательном порядке должна быть приточно-вытяжная вентиляция. На каждые десять киловатт мощности котла должна быть форточка, имеющая площадь в десять квадратных сантиметров. Диаметр трубы для дымохода должен быть не меньше отверстия самого котла.

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

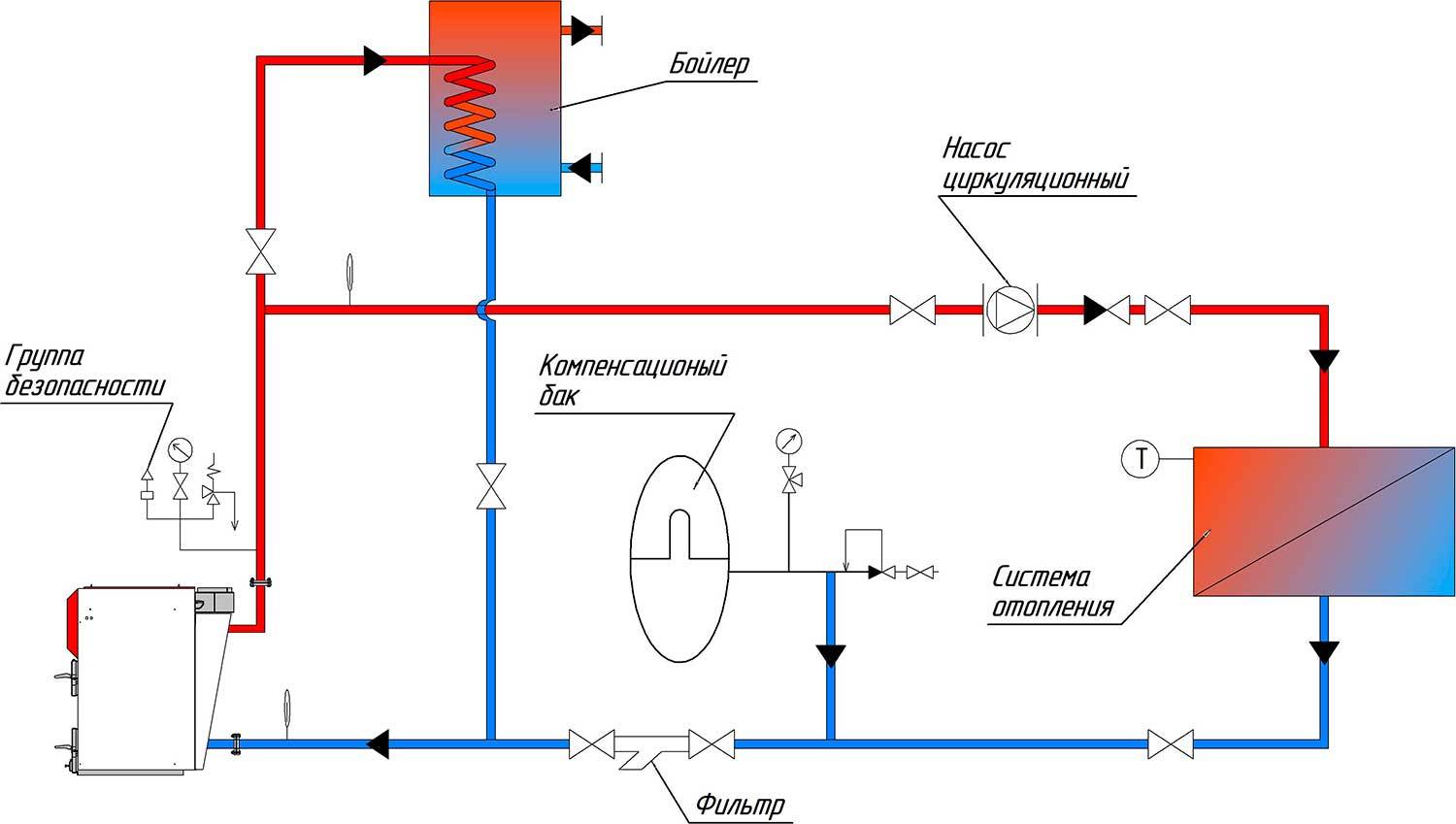

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

  • Главное преимущество заключается в надежности и долговечности.
  • Простая схема открытой системы отопления обеспечивает простоту монтажа.
  • Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
  • В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
  • Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
  • Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

  1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
  2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
  3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
  4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
  5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
  6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
  7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
  8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

  • нагревательное оборудование;
  • трубопроводы;
  • расширительный бак атмосферного типа;
  • отопительные приборы;
  • насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
  • сливной вентиль;
  • кран для заполнения сети теплоносителем.

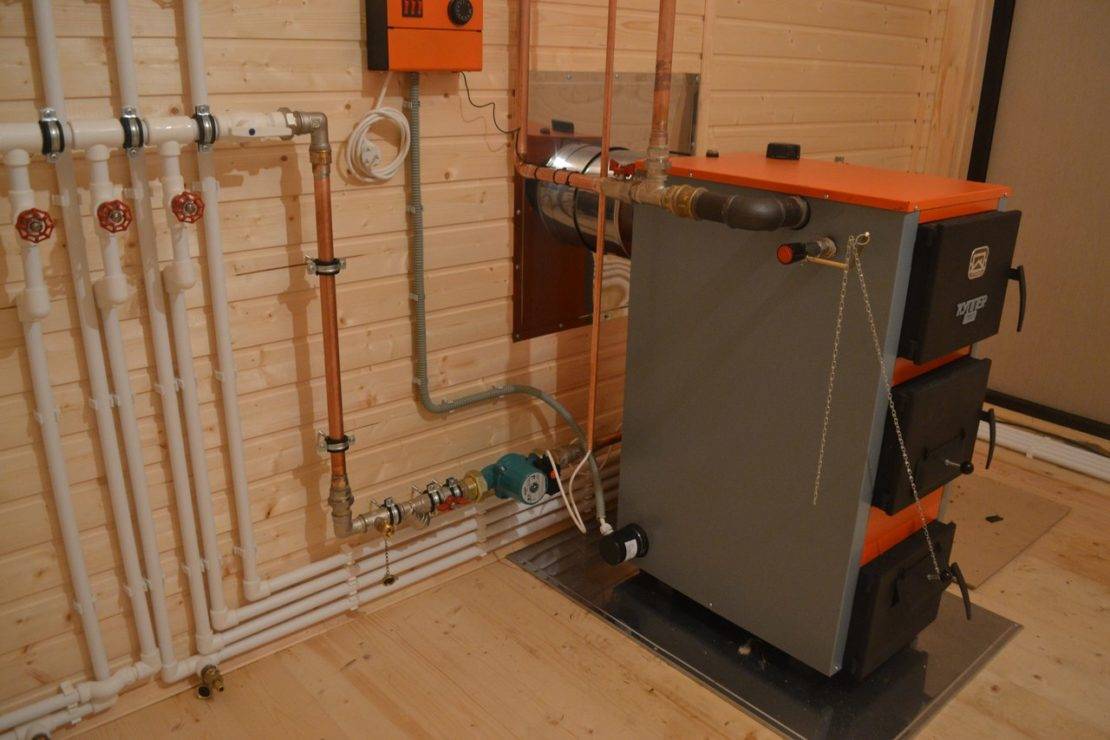

Котел

Открытые контуры могут работать с котлами следующих видов:

  1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
  2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
  3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
  4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

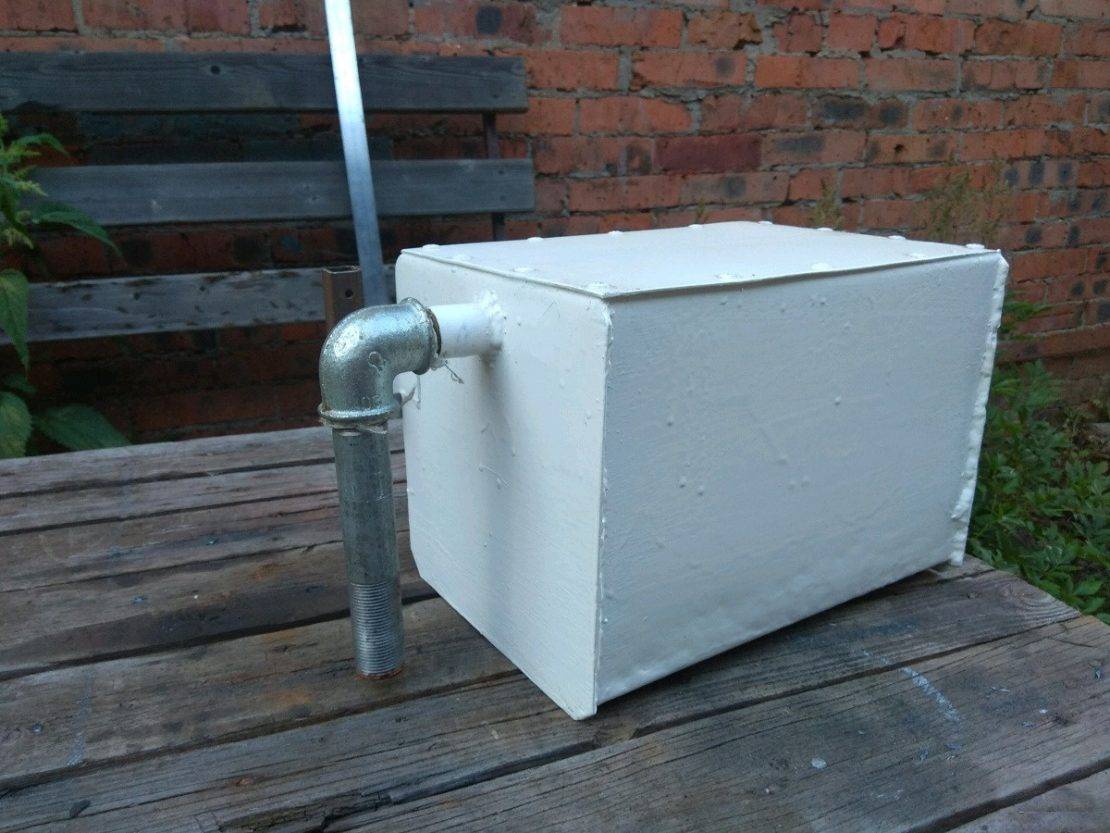

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

  • на удаленном стояке;
  • в самой высокой точке системы;
  • на обратном трубопроводе;
  • вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

  1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
  2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
  3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
  4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

  • стальные трубы почти не используются из-за сложности монтажа и большого веса;
  • трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
  • металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
  • лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
  • есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

  1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
  2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
  3. Быстрый пуск, остановка магистрали.
  4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта

К недостаткам относятся:

  • открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
  • риск промерзания теплоносителя;
  • длительный период нагрева системы после включения в работу;
  • необходимость контроля уровня носителя в баке;
  • невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

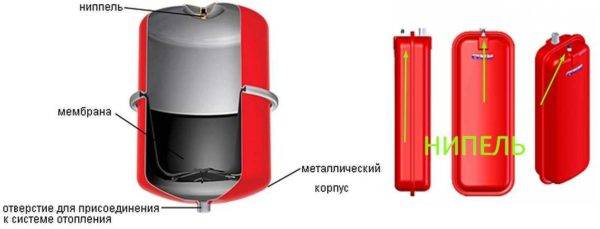

Где располагается ниппель для подкачки

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе

Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно

После чего подключаем насос с манометром и корректируем параметры.

Проект отопления частного дома — проектируем систему правильно

После того, как построен загородный коттедж, в нем еще невозможно жить, поскольку необходимо проложить все инженерные коммуникации и создать эффективную и надежную отопительную конструкцию. Чтобы обеспечить комфорт, требуется иметь профессионально выполненный проект отопления частного дома. Только учет всех нюансов и правильно произведенные расчеты позволят создать в помещениях микроклимат, способствующий уютной обстановке.

Проект отопительной системы домовладения предполагает наличие поэтажного плана теплоснабжающей конструкции, в котором указываются все требуемые размеры, допуски и прочие параметры (прочитайте: «Проект отопления двухэтажного дома — пример проектирования системы «). Проектные организации сейчас составляют трехмерные чертежи обустройства обогрева загородных коттеджей. Как выглядят такие проектные решения, видно на фото.

Когда речь идет о комплексном подходе, проектирование системы отопления частного дома предполагает соблюдение ряда принципиальных моментов:

разумное расположение здания относительно внешних коммуникаций, начиная от электрических сетей и заканчивая газоснабжением;
правильное местонахождение коттеджа в соответствии со сторонами света, поскольку необходимо, чтобы через окна проникало внутрь как можно больше солнечной энергии;
применение современных оконных технологий – тепло не должно покидать помещение через щели в рамах. Для этого желательно установить трехкамерные пластиковые окна с клапанами вентиляции;
не помешает использование эффекта теплицы – при надежных даже больших окнах в сильные морозы на солнечной стороне здания, при наличии источника тепла такого, как камин, не будет необходимости в других нагревательных приборах, поскольку температура в комнатах не будет опускаться ниже плюс 20-22 градусов;
желательно установить в помещении камин, даже электрический, который является автономным источником тепловой энергии и создает уют;
в обязательном порядке надо утеплить не только внешние стены, но и внутренние ограждения – потолки, напольные покрытия, перегородки между помещениями, расположенными на одном этаже

Необходимо обратить внимание на утепление верхнего этажа;
в комнатах нужно поставить мягкую уютную мебель, отлично сберегающую тепло.

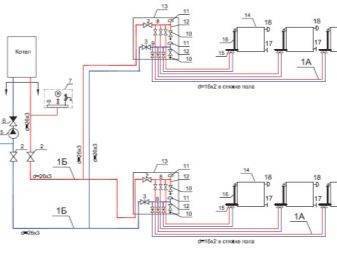

Схемы разводки отопительной системы открытого типа

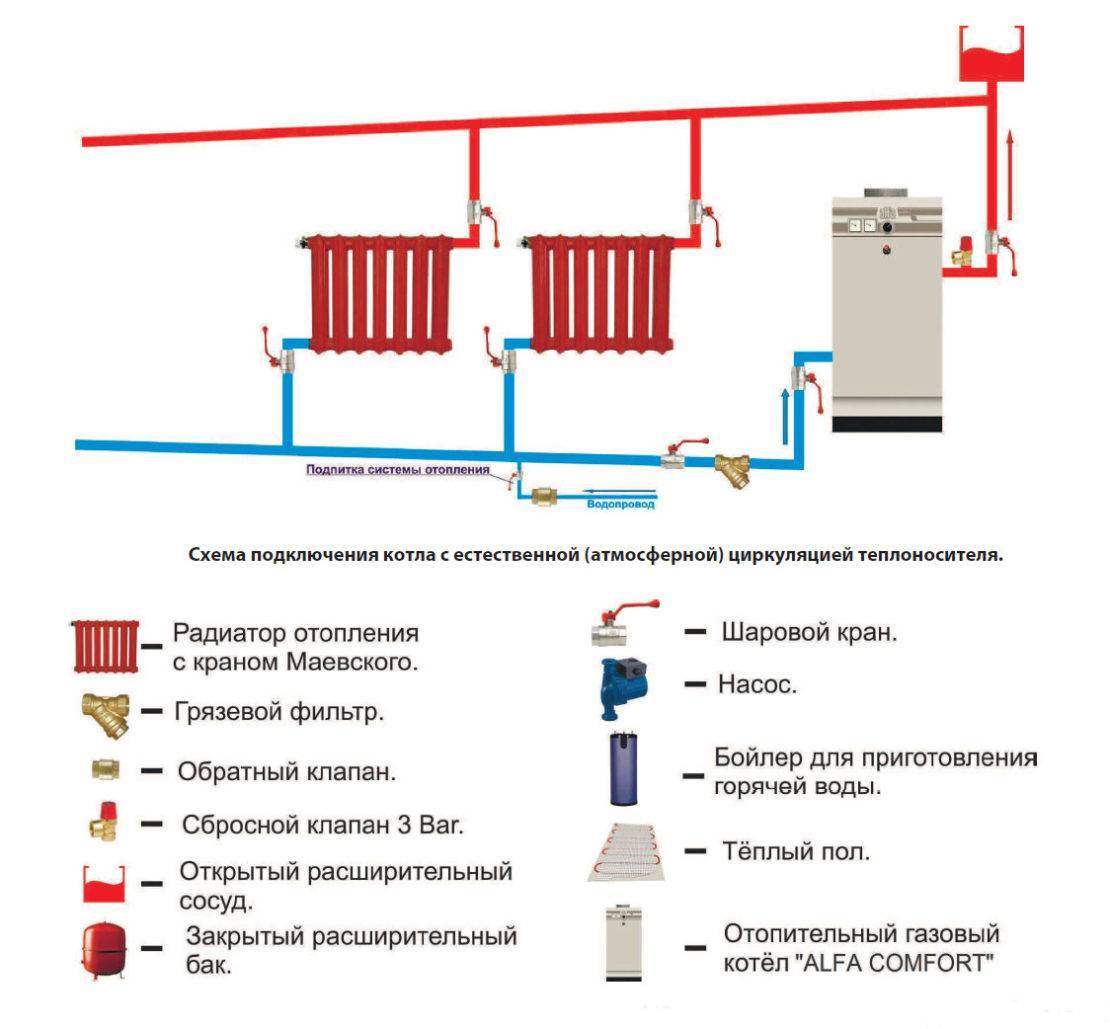

Схема открытой системы отопления с принудительной или естественной циркуляцией может быть однотрубной, двухтрубной и коллекторной:

Проще всего самостоятельно монтировать однотрубную разводку, которая идеально подходит для открытого отопления. Расход материала минимальный. Недостаток разводки в том, что дом прогревается неравномерно из-за последовательного подключения отопительных приборов. Однотрубную схему применяют в небольших одноэтажных домах. Двухтрубная разводка более сложная, нуждается в предварительном расчете. Для устройства контура понадобится много материалов. Поскольку приборы подключаются параллельно, даже большой дом прогревается равномерно. При желании можно отключать отдельные контуры от общей сети

Важно только правильно выбрать диаметр трубопроводов. Самая удобная и сложная – коллекторная разводка

В этом случае к каждому отопительному прибору идет отдельная труба подачи от общего коллектора

Однако расход материалов при устройстве контура значительный, поэтому в сетях открытого типа их практически не используют.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

  • нагревательное оборудование;
  • трубопроводы;
  • расширительный бак атмосферного типа;
  • отопительные приборы;
  • насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
  • сливной вентиль;
  • кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

  1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
  2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
  3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
  4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

  • на удаленном стояке;
  • в самой высокой точке системы;
  • на обратном трубопроводе;
  • вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

  1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
  2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
  3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
  4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

  • стальные трубы почти не используются из-за сложности монтажа и большого веса;
  • трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
  • металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
  • лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
  • есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Основные схемы отопления

Отопительные системы, где предусматривается принудительная циркуляция теплоносителя, могут организовываться по самым различным схемам. Ниже рассмотрены наиболее распространенные. Следует начать с однотрубных схем водяного отопления:

Рисунок 2: однотрубная горизонтальная система с замыкающими участками.

Проточная (рис. 1). Для небольших домов отлично подходит однотрубная горизонтальная проточная система водяного отопления. Она предусматривает следующую схему функционирования: теплоноситель попадает в главный стояк, а потом распределяется между всеми горизонтальными стояками и начинает протекать последовательно по батареям, охлаждаясь, он сразу же возвращается по обратной магистрали.
С замыкающими участками (рис. 2). Существует еще одна горизонтальная однотрубная система, которая предусматривает создание участков, которые в последующем замыкаются. В ходе ее организации на каждый радиатор в обязательно порядке монтируется кран, предназначенный для удаления воздуха. Для регулирования температуры нагревательных элементов предусмотрена запорная арматура, которая устанавливается в начале системы отопления с принудительной циркуляцией на каждом этаже загородного дома.
Однотрубная (рис. 3). Система водяного отопления, предусматривающая организацию принудительной циркуляции, может быть вертикальной. В данном случае теплоноситель попадает сразу на самый верхний этаж дома, потом по стоякам он поступает в установленные радиаторы, далее жидкость уходит в нагревательные элементы, находящиеся на предыдущем этаже, и так далее, пока не опустится до самого низа. Такая система водяного отопления может быть организована как по проточной схеме, так и по той, где присутствуют замыкающие участки

При этом важно учитывать, что она имеет один существенный недостаток: прогревание батарей в доме на этажах происходит неравномерно.

Рисунок 3: однотрубная вертикальная система отопления.

Еще существуют двухтрубные системы водяного отопления, где предусматривается принудительная циркуляция теплоносителя (рис. 4). Они могут быть организованны по 3 схемам:

  1. Тупиковая. Здесь каждый последующий элемент отопительной системы в направлении движения теплоносителя расположен на наиболее дальнем расстоянии от нагревательного элемента. Такая схема ведет к увеличению циркуляционного контура, что приводит к затруднению контроля над работой отопительного оборудования. Однако эта система предусматривает небольшую длину трубопровода, что позволяет минимизировать расходы, связанные с организацией отопления для дома.
  2. Попутная. Тут присутствует равенство циркуляционных контуров. Данный фактор облегчает регулировку работы отопительной системы, где предусмотрена принудительная циркуляция. Однако здесь длина трубопровода по сравнению с тупиковой схемой существенно увеличивается, что приводит к дополнительным тратам при монтаже отопления.
  3. Коллекторная. Здесь предусматривается подключение к системе отопления каждого элемента обогрева индивидуально. Благодаря этому теплоноситель в радиаторы поступает с одной температурой. Однако здесь тоже подразумевается большой расход труб при монтаже системы.

Рисунок 4: двухтрубная горизонтальная система.

Кроме того, существует еще одна схема вертикальной организации принудительного отопления (рис. 5). Она подразумевает наличие нижней разводки. Здесь теплоноситель поступает при помощи насоса в котел, затем он попадает в трубопровод и распределяется по всей системе, а затем переходит в отопительные элементы, отдав свое тепло, жидкость возвращается по обратному трубопроводу через насос и расширительный бак в нагревательный элемент. Вертикальную систему отопления можно также организовать с верхней разводкой (рис. 6). Тут подразумевается расположение магистральных трубопроводов выше отопительных элементов (на чердаке либо под потолком верхнего этажа). Вода, которая циркулирует при помощи насоса, поступает в котел, затем через стояки распределяется по отопительным элементам, жидкость, отдав свое тепло, уходит в обратную магистраль, которая находится в подвале или под полом нижнего этажа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
