Требования безопасности и преимущества наружной проводки в квартире

Открытая электропроводка в трубах

ПУЭ, противопожарные нормы для некоторых помещений, а также собственные предпочтения в прокладке проводки для сохранения определенных интерьерных тенденций говорят о возможности, а иногда, и необходимости, устройства открытой проводки в трубах. Для этого, по различным нормам, используются пластиковые, стальные, медные, алюминиевые трубы. Монтаж их достаточно прост!

  • Как и в предыдущих способах разводки в помещении, необходима схема прокладки кабеля к основным точкам освещения, бытовых приборов, выключателей и розеток;
  • По факту разметки устанавливается крепеж для труб. В зависимости от материала их изготовления и диаметра, на поверхность стен монтируются клипсы, зажимы, хомуты, стальные и пластиковые обоймы с защелкой. Их монтаж производится с надежным креплением, которое позволит выдержать вес труб, а также отвечать правилам безопасности. Шаг установки – 200-400 мм;
  • После установки креплений, кабель вводится в отрезки труб с помощью зонда из тонкой стальной проволоки;
  • Отрезки трубы закрепляются на поверхностях конструкций;
  • Устанавливаются переходы и углы, для чего применяются пластиковые или стальные элементы;
  • Обеспечивается ввод труб в распаячные коробки, подводка к подрозетникам и приборам;
  • Провода подготавливаются к подключению!

Сам процесс монтажа не отличается сложностью, но требует качественной подготовки, так как массивные трубы сразу покажут, где неправильно отбит угол или поворот, не выдержан горизонтальный уровень!

Электропроводка по группам: как лучше сделать?

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

  1. Тостеры.
  2. Микроволновки.
  3. Вытяжки.
  4. Посудомоечные машинки.
  5. Варочные плиты.
  6. Духовые шкафы.
  7. Холодильники.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

  1. Использование шестирожковой люстры для зала.
  2. Верхнее освещение малой мощности для спальни.
  3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

  1. Коробки распределения обязательны.
  2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
  3. Место установки выключателя подбирается с учётом требований, условий.
  4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Требования

Основное требование к электропроводке – соблюдение требований по безопасности и соответствие задачам, которые будут на нее возложены. Основные правила монтажа электропроводки заключены в главном документе электриков – ПУЭ (Правила устройства электроустановок). В частности, в главе 2.1 определены правила, нормы и требования к электропроводке внутри и снаружи помещений.

Соблюдение требований нормативных документов является обязательным, поскольку данные нормы выведены путем выверенных подсчетов и подтверждены экспериментально.

Согласно последним требованиям, квартирная электропроводка должна придерживаться стандарта системы электроснабжения TN-C-S или, в крайнем случае, ТТ. Системы подразумевают различный подход к выполнению заземления и подключения нейтрального проводника. Это необходимо для предотвращения удара током при непреднамеренном прикосновении к корпусу прибора, в котором произошло замыкание на корпус в результате неисправности. Кроме заземлений, на уровень безопасности дополнительно влияет установка защитной аппаратуры, которая автоматически прерывает подачу электроэнергии при возникновении токов утечки.

В ПУЭ оговорены допустимые величины токов для проводов различных поперечных сечений, медных или алюминиевых, а также способы прокладки, креплений, соединений и ответвлений.

ПРОКЛАДКА ОТКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Давайте рассмотрим некоторые способы прокладки открытой электропроводки.

Монтаж проводки на роликах.

Это винтаж. Раньше такой способ был единственным и материалы стоили недорого. Сейчас, поскольку это модно, провода под старину, ролики и электроустановочные изделия выдержанные в едином стиле стоят дорого.

Если не брать в расчет престиж, то способ может быть удобен в деревянных домах со стенами из оцилиндрованного бревна.

По такой неровной поверхности открыто проложить проводку можно разве что еще в гофрошланге, который смотрится не лучшим образом .

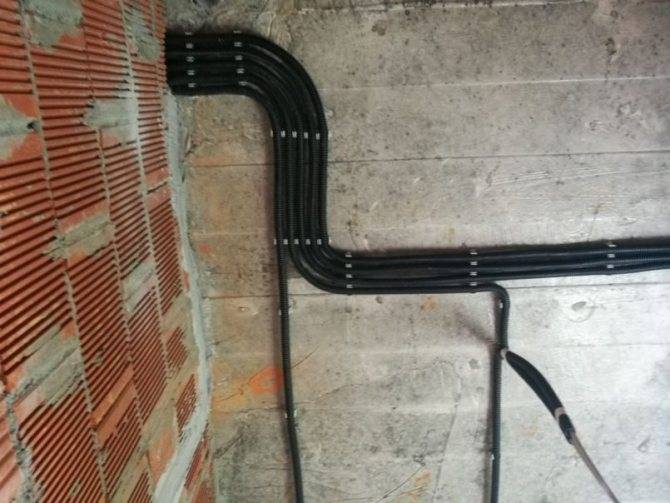

Прокладка проводки в гофрошланге.

Этот вариант (фото 1) имеет такие плюсы как:

  • невысокая стоимость расходных материалов;
  • простота и скорость монтажа;
  • возможность размещения в одной гофре нескольких кабелей.

В последнем случае следует учесть, что сечение проводов нужно брать с запасом, чтобы избежать их перегрева и возгорания.

В остальном технология проста до предела:

1. Провод затягивается в гофрошланг специально предусмотренной на стадии ее производства протяжкой (проволокой).

2. Размечается трасса электропроводки, вдоль которой с небольшим шагом устанавливаются клипсы.

4. Гофра с протянутым проводам вставляется в клипсы (на фото справа от коробки).

Имейте ввиду, что гофрошланг неплохо растягивается, поэтому стараясь натянуть его посильней (для ровности) вы на подходе к коробке можете получить “излишек” шланга. При этом конец кабеля, если он отрезан в “размер”, скроется внутри. Но это не смертельно, методом проб и ошибок оптимальный вариант монтажа подбирается легко и быстро.

Недостатком является не совсем эстетичный вид проводки. Поэтому такой способ открытой прокладки используется, главным образом в нежилых и подсобных помещениях.

Монтаж открытой проводки в коробах.

Технология похожа на работу с гофрошлангом. Тяжелее обеспечить идеально ровное крепление, поэтому трудозатраты несколько больше.

Несомненный плюс – большое разнообразие цветовых решений. Подобрать короб можно практически для любого интерьера. Посмотрите фото 2. Не сразу скажешь, что под розеткой проходит электромонтажный короб.

Кстати, это я сделал у себя на даче и очень доволен, что не стал связываться со скрытой прокладкой электропроводки.

Монтаж электропроводки в плинтусе.

Плинтус для прокладки проводки по сути представляет собой тот же самый короб, только иного профиля. Единственно, что идет он по полу или потолку и, естественно, в глаза не бросается. Но от подъемов к розеткам и спускам к выключателям никуда не деться.

Прокладка непосредственно по несущей конструкции.

Провод при этом крепится скобами. На мой взгляд достаточно неудобно, особенно при параллельном размещении нескольких линий. Внешний вид также оставляет желать лучшего.

Так считают многие, поэтому этот способ не популярен, хотя из всех перечисленных по материальным затратам является наиболее дешевым.

Нужно войти в свой аккаунт

Чтобы добавить фотографию в галерею, вам нужно войти в свой аккаунт. Войти Зарегистрироваться

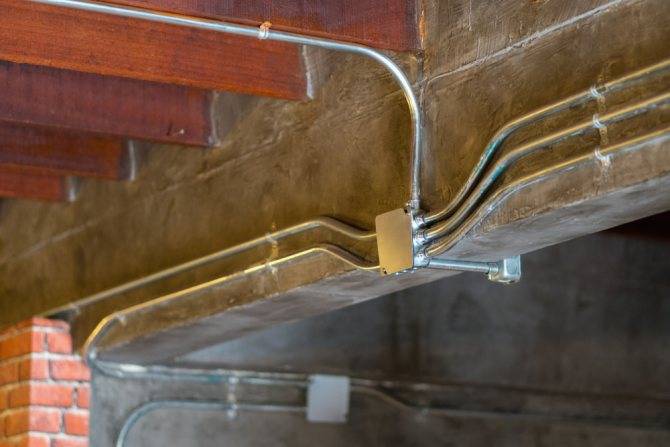

Открытая электропроводка в трубе. Скорее, это частично скрытая проводка, но все же она уложена по внешней поверхности стен и потолка, и поэтому может быть причислена к способам укладки провода и кабеля открытым типом. Используется для этого стальная труба, медная, алюминиевая. Возможна покраска основных материалов, травление, дополнительная обработка под старение, патину. Такая стилизация свойственна стилю Лофт и его последователям, в которых подобное интерьерное оформление считается практически стандартным!

Недостатки

  1. Требуется большой набор дополнительных аксессуаров.
  2. Требуется точность размеров труб.
  3. При большом количестве питающих линий (если вы используете щит наружного исполнения) увеличиваются размеры щита (по ширине).

После публикации статьи «Электропроводка скрытым способом» у многих читателей возникли вопросы. В частности, где и как должны быть расположены распредкоробки и как идут питающие линии от щита в типовой квартире?

Часть первая: как идут линии от щита в типовой квартире?

Схема поиска линии от щита.

Если на стене с левой стороны щита у вас будет расположена еще одна электроточка, следующую линию вы располагаете рядом с двумя предыдущими

Обратите внимание, что все повороты гофры должны быть выполнены плавно, не должно быть никаких острых углов

Часть вторая: где и как должны быть расположены распредкоробки?

Схема расположения распределительных коробок.

Установочные коробки под электроточки устанавливаются так: розетки – 30-40 см от пола, выключатели– 90-110 см от пола. Если вы не собираетесь проводить энергоаудит, чтобы получить сертификат, тогда электроточки вы можете вывести на нужную вам высоту.

Коммутационные коробки (то есть коробки, где вы будете производить соединение проводов) устанавливайте при бетонных стенах внизу. Не забывайте, что их тоже придется фрезеровать. Если у вас стены сделаны из гипсокартона, коробки лучше установить на стыке стен и потолка, чтобы не запутаться в проводах. На освещение, если у вас подвесные потолки, коробки лучше установить под подвесным потолком.

https://youtube.com/watch?v=H-MWSRQCeAc

Но также можно и произвести коммутацию в коробке, куда вы собираетесь установить выключатель. Только тогда вам нужно будет не ошибиться с количеством проводов, которые должны будут войти в коробку.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

  • установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;

  • все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
  • допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
  • для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
  • запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
  • каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
  • необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
  • проводники соединяются только в распределительных блоках или в специальных коробках;
  • для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

  • установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
  • все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
  • допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
  • для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
  • запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
  • каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
  • необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
  • проводники соединяются только в распределительных блоках или в специальных коробках;
  • для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность

Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида

Из этических и экономических соображений, проводка прокладывается строго горизонтально и вертикально. Это нужно не только что бы сэкономить материалы и время выполнения работы, но и для того, что бы в будущем не возникало вопросов, как найти старую, скрытую проводку.

В самом начале ремонтных работ следует распланировать и разметить расположение проводов проводки. Так же сразу нужно разметить точки под электроустановки. Схема проводки на плане должна храниться на будущее.

В скрытой проводке нужно уделить максимум внимания к ее электробезопасности. Профессиональные электрики рекомендуют трехжильные кабеля, где есть фаза, ноль и земля.

Особое внимание следует уделить для установки автоматического выключателя на случай перепада напряжения или замыкания провода

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Когда используется

Вы наверное знаете, что существуют два варианта укладки электропроводки: скрытая и открытая. В большинстве случаев применяется первый способ. Однако существуют такие ситуации, когда проложить электропроводящие кабели скрытно не получается.

  • Если ремонт уже сделан, то, чтобы провести скрытую электропроводку, придется нарушить эстетичный внешний вид помещения и потратить дополнительные денежные средства.
  • Когда нет времени проводить работы по штробированию либо материалы, из которых возведены стены или потолок, не позволяют это сделать.
  • Открытая электропроводка обходиться намного дешевле и проводиться гораздо быстрее, чем скрытая.
  • В том случае если имеющаяся проводка устарела, перегорела или не способна выдержать предполагаемые нагрузки. В таких ситуациях лучше провести новую электропроводку, чем восстанавливать старую.

Открытая электропроводка — это такая система снабжения дома током, при которой ко всем кабелям и узлам имеется свободный доступ. С одной стороны это положительный момент, а с другой наоборот отрицательный, но об этом я расскажу немного позже. Несмотря на то, что открытая электропроводка находится с наружной стороны стен или потолка, существует несколько различных способов её укладки.

Внутренняя скрытая электропроводка

Такой вид электропроводки используется в тех случаях, где нужно ее спрятать, чтобы не нарушить дизайн помещения – это дома, квартиры и другие помещения. Электропроводку скрывают в штробах стен, под полом, за каркасом подвесных потолков. Провода под полом, за навесным потолком протягивают в пластиковой гибкой гофре или в металлической трубе.

Способ укладки проводов зависит от конструкции зданий и требованию пожарной безопасности этих сооружений. На бетонных или кирпичных стенах пробиваются штробы, куда укладывается провод. Сверху штробы закидывают штукатурку. В этом случае возникают трудности при ремонте электропроводки.


Скрытая электропроводка в штробе под штукатурку

При неисправностях проводов вскрывается штукатурка, что приводит к дополнительным материальным затратам. Собирается схема электропроводки в разветвительных коробках, обычно под потолком. Эти короба в основном пластиковые, но могут быть и пожаробезопасными металлическими для монтажа в деревянных конструкциях.

Иногда в панельных плитах прокладывают трубы размером до 4 см в диаметре для укладки проводов. Для скрытой электропроводки кабель выбирают по сечению больше, чем для открытого вида монтажа, так как охлаждения при скрытой проводке затруднено. Несмотря на все эти недостатки, этот вид электропроводки пользуется наибольшей популярностью.

Классификация электропроводок

Назначений у электропроводки много. Она может быть силовая, соединительная для электродвигателя и нагревательных элементов и других силовых токоприемников и источников питания. Служит для подачи питания системам и автоматическим приборам. Проводка может соединять промежуточные, первичные и вторичные приборы с регуляторами, а также осветительную аппаратуру в наружных и внутренних системах освещения.

Электропроводку можно разделить на виды по месту укладки

  1. Наружная. Протягивается от воздушной линии к самому здания для обеспечения подвода электричества.
  2. Внутренняя. Используется внутри помещения.

Как сделать наружную проводку?

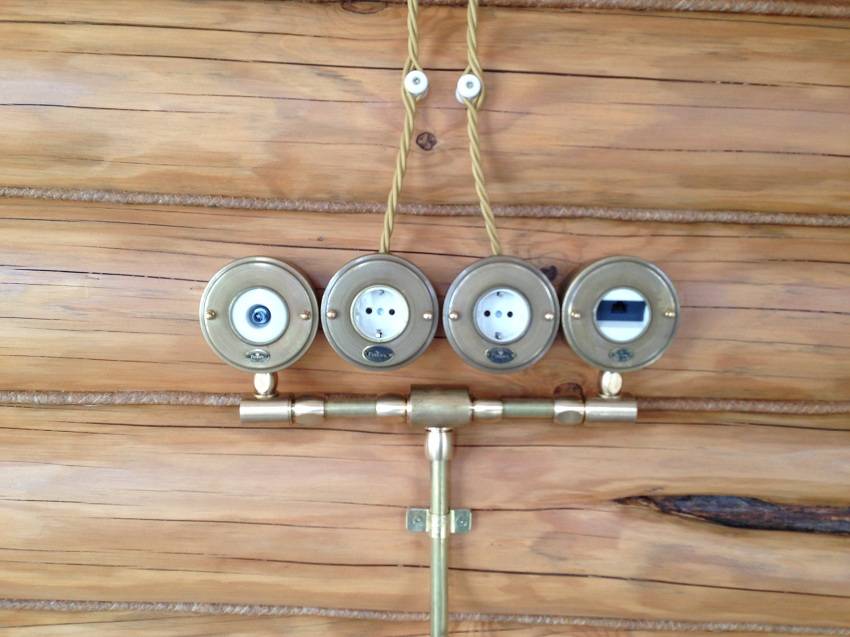

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

  • чертеж линии
  • прокладка провода по ней
  • закрепление на стене при помощи перфоратора через каждые 35 см
  • вставка в просверленные отверстия гвоздей
  • монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой. При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Меры безопасности

Совершая ошибки при монтаже открытой проводки, создают предпосылки для возникновения аварийных ситуаций при эксплуатации домашней электросети.

Схема размещения элементов

Основные причины возгораний:

  • ослабление, окисление контактов;
  • повреждение изоляции;
  • использование кабеля с медными и алюминиевыми жилами;
  • прокладка по горючему основанию;
  • сечение провода не соответствует нагрузке;
  • в щитке установлены автоматы с большим допустимым пределом (по току), чем у кабеля;
  • неисправные розетки.

Схема подключения УЗО

Чтобы избежать возгорания, используют кабель с запасом по сечению. По горючим основаниям проводники укладывают на прокладку из негорючих материалов. В щиток на каждую группу нагрузок устанавливают УЗО.

Таким образом, открытая проводка обладает рядом плюсов: обойдется недорого, быстро прокладывается, долго служит. Однако она подойдет не каждому, потому что провода на стенах не вписываются во многие стили интерьера.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

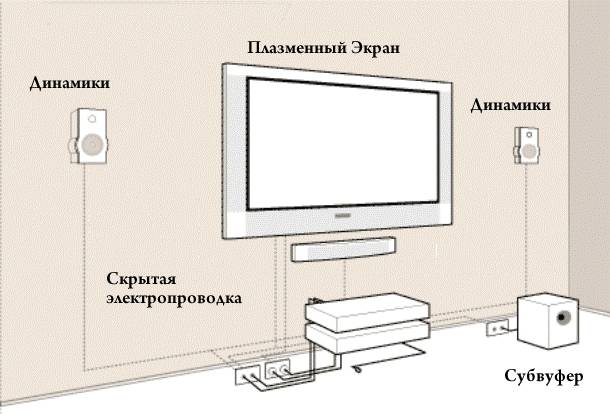

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Сечение кабеля

После выбора марки силового кабеля необходимо произвести расчет сечения для каждого кабеля. Сечение измеряют в квадратных миллиметрах, что характеризует толщину жилы, проводящей ток. Учитывая то, что толстый кабель стоит дороже, то предпочтительнее использовать сравнительно тонкие кабели. В ПУЭ наложены наименьшие ограничения для сечения кабеля, рассчитываемые в соответствии с допустимыми длительными токами жил кабеля. Они должны быть не тоньше, чем 1,5 квадратных миллиметра. Однако, следует учитывать, что данное ограничение снизу, а реальное сечение зависит помимо электрического тока также от его длины. Есть следующий принцип” Чем больше мощность у оборудования, питаемого им, и чем длиннее кабель, тем он должен быть толще.

Когда электрический ток протекает на тонком кабеле, это создает большое падение напряжения до такой степени, что результирующее сетевое напряжение в конце линии может достигать уровня 220 вольт. Некоторые приборы из-за этого могут перестать работать, к примеру, галогеновые и энергосберегающие лампы, но не это является самым страшным. Намного важнее то, что значительная мощность будет рассеиваться на кабеле, превращая его в электронагреватель. Это очень опасно. Стоит также напомнить о том, что такие характеристики кабеля, к примеру, срок его службы, гарантированы только для нормального режима работы.

Необходимым условием безопасной и надежной работы электроустановки является выбранное обоснованным образом сечение силовых кабелей.

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

  • T-Plast;
  • «Идеал Комфорт»;
  • Arbiton.

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила токаСечение медного провода
16 A2,5 мм²
25 A4 мм²

Для подключения используют трехжильные провода:

  • на розеточные группы − 2,5 мм²;
  • на светильники — 1,5 мм²;
  • на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников

Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

ПомещениеСпособ прокладкиХарактеристики кабеля, провода
Влажноена роликиодножильные незащищенные провода
Сухоена роликискрученные двухжильные провода
Всех видовкороба с открываемыми крышкамизащищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

  • ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
  • NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Труба гофрированная ПВХ с протяжкой

В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубыЛиния
16 ммосвещение
20 ммсиловые розетки
25 ммна щиток от распределительной коробки, между распредкоробками

Прокладка электропроводки в гофрированных трубах

В местах, где эстетика не является необходимым требованием, для прокладки нескольких проводов по одной линии используются гофрированные трубы из пластика (ПВХ).

Прочный негорючий пластик и жесткость ребристой поверхности хорошо защищают провода от механических повреждений. В то же время отличная гибкость позволяет прокладывать проводку по максимально неровным поверхностям и в углах.

Внутри гофры можно поместить несколько проводов или силовые кабели. Общая толщина пучка проводов не должна превышать 40% диаметра трубы, чтобы проще было разделять их при ремонте.

К поверхностям изолятор крепится скобами, клипсами или пластиковыми хомутами на дюбелях. Достаточно толстые гофры крепятся крепежными элементами через 0,6 – 1 м.

Прокладка

Если рассматривать современную квартиру, то как правило вся проводка прокладывается в специальных каналах под штукатуркой, что соответствует требованиям пожарной безопасности и соблюдается основное правило, а именно то что прокладка кабеля осуществляется по негорючим основам и конструкциям.

Если речь идет о деревянных домах или подобных конструкциях, то прокладку необходимо осуществлять в специальных негорючих коробах, пеналах, хотя есть возможность сделать и крытую проводку, тем самим обеспечить пожарную безопасность дома.

Значение сечения токопроводящих жил

Подводя итог можно сформулировать ряд правил, которые обеспечат пожарную безопасность квартиры на стадии прокладки электропроводки:

  1. Работы должны проводиться компетентными рабочими в соответствии правил пожарной безопасности;
  2. Электропроводка, а также другая продукция электротехнического назначения должна быть сертифицирована и соответствовать всем нормативным документам
  3. Соединение проводов должно осуществляться только с помощью сжимов, клемников, пайки в распределительных, монтажных коробках. Скрутка проводов не допускается!
  4. Перед установкой автоматов необходимо проверить их работоспособность.
  5. Для осуществления профилактического осмотра, ремонта все распределительные коробки и электрощитки должны быть легкодоступны.

Особенности открытой укладки кабелей

Таким способом укладки часто пользуются в деревянный домах, также он уместен, когда кабеля нужно протянуть вдоль плинтусов, в углах или стыках стен и потолков.

Если в квартире подвесные потолки – кабели прикрепляются к стенам, их нельзя крепить к таким потолкам.

В случае большого количества проводов желательно использовать пропускные каналы для их укладки. Необходимо тщательно выбирать места подключения ответвительных и соединительных коробок во время планирования схем монтажа. Также необходимо помнить о том, что должен быть доступ для дальнейшего тех. обслуживания коммуникаций.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
