Что такое опрессовка водопровода и как она выполняется

Опрессовка что ты такое

Четыре случая необходимости

Прежде всего, опрессовка трубопроводов имеет очень мало общего с привычным всем прессом, хотя это напрямую связано с давлением. Для этого на определённом участке подаётся повышенное (опрессовочное или испытательное) давление, которое позволяет определить прочностные характеристики (допустимый предел), а также выявить все недостатки (протечки и трещины).

Давайте отметим четыре случая, при которых инструкция рекомендует производить опрессовку:

1. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после монтажа;
2. Когда отопительные и/или системы водоснабжения сдаются в эксплуатацию после ремонта;
3. Профилактическое испытание с целью выявления утечек для канализации;
4. Плановые испытания с целью выявления возможных назревающих проблем.

Первый вариант:

• все стальные трубы при разводке соединяются при помощи резьб (ниппели, муфты) или сварки (газовой или электро), полипропилен — сварочными (паечными) фитингами, а металлопластик — компрессионными фитингами. Любой вид или тип стыковки потенциальное представляет собой место возможной протечки;
• суть проверки заключается в следующем — на определённом участке (например, опрессовка металлопластиковых труб) создаётся гидравлическое давление, которое превышает максимальное рабочее, присущее данному инженерному сооружению. Например, если отрезок водопровода в течение 2-ух, 3-ёх часов выдерживает 16 атмосфер, то при давлении 8 атмосфер можно проводить эксплуатацию.

Второй вариант:

• в бытовых условиях это, в первую очередь, касается отопления, а вообще, это опрессовка бурильных труб или каких-либо транспортирующих магистралей после ремонта. Опять-таки, если речь идёт об отоплении, то выявление слабых мест лучше всего производить в межсезонье, когда есть возможность безболезненного отключения всей системы;
• особенно важна опрессовка в межсезонье в холодных регионах нашей страны, например, в Якутии, где морозы доходят до 40-60⁰C. Следовательно, любая остановка циркуляции приведёт к ледяным пробкам.

Вариант третий:

• возможно, это кому-то покажется странным, но канализационные трубопроводы тоже нуждаются в такого рода профилактических испытаниях;
• это совершенно незаметно на малых мощностях, например, в частном доме, где отсутствует давление, и вы можете просто проверить стыки своими руками на влажность. Но если это большой дом или промышленный объект, то на стыках очень даже возможны протечки, так как там, в основном стоят уплотнители без давления.

Вариант четвёртый:

• и, наконец, плановые испытания, которые должны проводиться ежегодно между отопительными сезонами, так как стальные трубы подвержены коррозии. Примечательно, что стоимость такой проверки обходится дешевле, нежели цена прорыва в отопительный сезон;
• каждый житель многоэтажных домов, если не сталкивался, то слышал о такой ситуации, когда трубы могут начать протекать при первой подаче воды в систему, хотя в прошлом сезоне этого не наблюдалось. Именно для того чтобы исключить такие ситуации, и проводятся плановые опрессовки.

Скважины на воду

Хотелось бы отдельным пунктом выделить опрессовку скважин на воду, где все действия производятся с точностью до наоборот. То есть, здесь тоже нужно выявить возможные места протечек, только вот протечка здесь может быть не изнутри, а снаружи внутрь.

Такая труба служит для забора воды с нижних горизонтов, но по мере заглубления от начала поверхности приходится пересекать один или несколько пластов грунтовых вод, которые и могут случайно попасть в трубу.

Практика

В первую очередь, испытуемый участок отсекается от прочих инженерных систем или просто выбирается и изолируется с двух сторон отдельный участок. Для такой изоляции, как правило, используется запорная арматура, а вот, в случае с канализацией применяют резиновые пневматические заглушки.

К испытываемому участку трубопровода подключают насос для опрессовки труб, который может быть самым простым, электрическим, как на верхней фотографии или автономным, то есть, с двигателем для помпы. Выбор агрегата напрямую связан с мощностью опрессовки, то есть, если в домашних условиях вам достаточно электроприбора (3л в минуту), то для более крупных объектов понадобится аппарат с автономным двигателем.

Испытываемый участок трубопровода заполняется жидкостью — в отопительных системах 6-8кгс/см2, для теплотрасс 10-12кгс/см2. Для чугунных канализационных трубопроводов избыточное давление не должно превышать 2 атмосферы, а для пластика — 1,6атм. Утечки вы сразу заметите в визуальном режиме.

Пластиковый водопровод дома. В чем его плюсы и минусы?

Очевидно, что в этом случае в дом устанавливаются пластиковые трубы. В последние годы, это самое популярное решение среди застройщиков частных домов, так как такие трубы считаются более эффективными и неприхотливыми.

Во-первых, трубы из пластика не ржавеют. И по этой причине их довольно часто даже комбинируют с медными или стальными водопроводами в определенных местах, для обеспечения полной коррозионной стойкости водопровода и образования, так называемой, котельной окалины.

Более того, пластиковые трубы не разрушаются под воздействием воды, они также химически инертны, поэтому не влияют на качество воды.

К недостаткам пластикового водопровода относят плохую устойчивость к развитию различных типов микроорганизмов (поэтому необходимо очищать воду), высокую деформируемость (пластик легко сломать) и более сложный монтаж.

Заметим, что пластиковые водопроводы в домах могут быть изготовлены из трех типов материалов:

• Полипропиленовый водопровод. Он выполняется из полипропиленовых (ПП) труб. Они отличаются высокой жесткостью, поэтому при их монтаже необходимо использовать фитинги и крепления. Для установок горячего водоснабжения следует также использовать термостабилизированные трубы;
• Водопровод из ПВХ — в этом случае речь идет о водопроводных системах с трубами из поливинилхлорида. Как правило, ПВХ трубы используют для обустройства водоснабжения холодной воды. Для горячей воды используют модифицированные пластиковые трубы — с маркировкой ХПВХ;
• Полиэтиленовый водопровод — речь идет о пластиковых трубах, на основе полиэтилена. Во внешнем слое он отличается высокой плотностью, а внутри трубы используется так называемый сшитый полиэтилен, который покрывает специальную алюминиевую вставку. Такая конструкция позволяет сделать трубы более прочными и долговечными, а сами трубы не меняют свою форму, даже под воздействием высоких температур. Кроме того, полиэтиленовые трубы легки в монтаже.

Конечно, медные и пластиковые водопроводы — не единственные решения. Во многих старых домах вы также можете встретить стальные водопроводные трубы, которые очень прочны и долговечны, но характеризуются высокой подверженностью коррозии (и разложению от ржавчины). Вот почему сегодня их используют все реже, и почти не устанавливают при строительстве новых домов.

Источник

Нормативы гидравлических испытаний

Для проведения опрессовки с соблюдением всех норм, а также для правильного расчета и монтажа отопительной системы важно придерживаться рекомендаций, приведенных в СНиП № 41-01-2003. Вот некоторые важные моменты из регламентирующего документа:

Вот некоторые важные моменты из регламентирующего документа:

гидроиспытания можно проводить только в сооружении, где температура не опускается ниже нуля градусов;
чтобы точно вычислить показатели опрессовки, учитывают максимально допустимое давление, которое способно выдержать оборудование, материалы и приборы, установленные в сети теплоснабжения (важно чтобы опрессовочные цифры не превышали допустимые параметры);
во время испытаний разрешено превышать рабочие показатели давления не более чем на 50% (но в любом случае опрессовка не проводится при давлении ниже 0,6 МПа).

В процессе гидроиспытаний придерживаются норм из СНиП № 3.05.01-85, где сказано следующее:

Любые крупные узлы сети разрешено опрессовывать только на месте.
При падении давления в отопительной системе в процессе испытаний процедуру прерывают и осматривают все коммуникации, оборудование и приборы на предмет течи. После выявления места протечки выполняют ремонт. Затем герметичность сетей проверяют повторно.
Если в магистральный трубопровод вмонтированы вентили и клиновые задвижки, то опрессовочные мероприятия можно проводить только после двукратного поворота ручки арматуры.
При наличии в контуре приборов, которые были собраны не в заводских условиях, их опрессовывают прямо на месте.
Если в новой постройке решено делать скрытую прокладку трубопроводов, то их нужно проверить на герметичность до момента выполнения отделки.
Те участки трубопроводов, которые нужно утеплять, опрессовывают до момента укладки теплоизоляции.
В процессе проведения гидроиспытаний все нагревательное оборудование и мембранные баки нужно отключить от отопительной сети.
Выводы об исправности и герметичности отопительной сети делают после проведения опрессовки в течение получаса с сохранением необходимого давления

Также важно визуально осмотреть все коммуникации и оборудование на предмет протечек.
Помимо этого контур отопления проверяют на эффективность и равномерность нагревания. С этой целью в сеть подают воду с температурой не менее 60 градусов

Делают это на протяжении семи часов.

Промывка систем отопления

Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.

Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.

В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.

Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.

Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.

Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.

При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.

Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.

Как выполнить опрессовку отопления гидравлическим способом

Опишем правила проведения гидравлической опрессовки:

1. Перед началом процедуры необходимо закрыть окна и по возможности обеспечить равномерный температурный режим в помещении, поскольку при передах температуры воздуха полимерные трубы могут расширяться и сужаться, а давление при этом меняться и искажать реальную картину испытания.
2. Также необходимо максимально стравить из системы воздух.
3. Для проведения теста используют гидравлический пресс, который можно приобрести или взять напрокат. Для бытовых систем отопления и водопровода подойдет ручной инструмент, рассчитанный на малые объемы. Он обойдется дешевле.

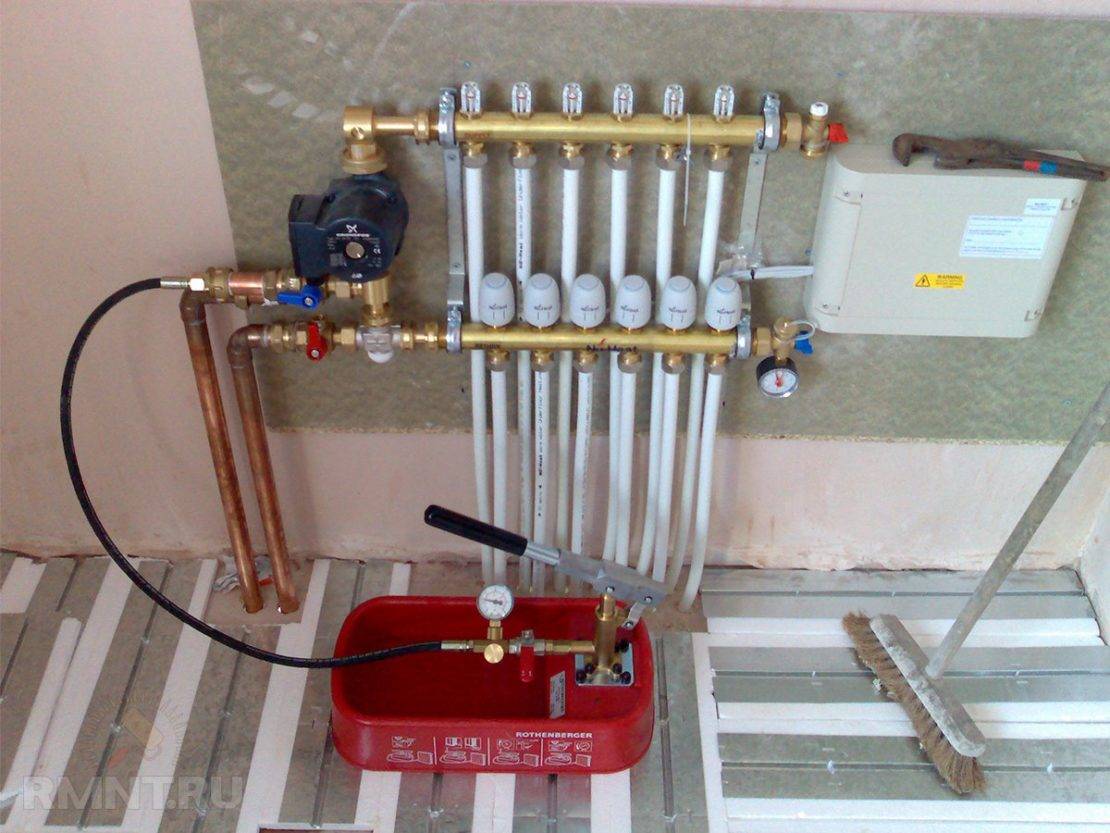

Пример ручного гидравлического пресса

1. Пресс подключают к коллектору отопления: можно к подаче, можно к «обратке». При этом все краны в системе должны быть открыты, чтобы испытанию была подвергнута вся система.

Контур в идеале должен закрываться в точке подачи воды в квартиру и на выходе из нее, то есть включать в себя, в том числе, и измерительные приборы.

1. При помощи пресса в системе создается давление, а затем визуальный осмотр всех узлов трассы и трубы по всей ее длине. Наличие протечки будет видно сразу, при этом бракованные элементы необходимо будет заменить, а неплотности – дополнительно подмотать фум-лентой.
2. Если же на первый взгляд протечек нет, выдерживают в системе давление в течение расчетного времени (3х часов) и затем проверяют на наличие или отсутствие потерь давления в контуре по манометру на прессе или в системе (при его наличии).
3. Падение давления в системе при его значении в 10бар не должно превышать 1,2 бара. Если падение существенней, необходимо еще раз тщательно проверить систему визуально, а по необходимости разбить ее на участки и проверить каждый из них в отдельности с помощью того же пресса.

Промывка систем отопления

Накопление ила, накипи в трубах и батареях отопления снижают качество обогрева — всего 1 мм накипи уменьшает теплоотдачу прибора на 15%. Для нормализации температуры в доме придется повысить теплоотдачу котла, а это дополнительные расходы на топливо и трудозатраты. Накипь по своей сути теплоизолятор. Ее теплопроводность в 40 раз ниже металлического состава. Поэтому даже тонкий слой приводит к уменьшению отдачи жара теплоносителем. Накипь агрессивна. Она вступает во взаимодействие с металлом и приводит к повышенной коррозии. Агрессивность накипи за несколько лет создает свищи, разъедает сварные швы.

В многоквартирном доме

В многоквартирном доме промывку делают химическим раствором, чтобы удалить накипь Гидропневматическим методом промывки системы отопления постоянно пользуются работники коммунальных служб. При соблюдении технологии это эффективный способ.

Принцип работ прост — сначала вода сбрасывается, затем подается обратно в отопительную систему насосами. Под действием потока теплоносителя отслаиваются чешуйки накипи и выходят вместе с водой при сливе.

Пошаговая последовательность:

1. Перед работой перекрываются все краны.
2. Торцевые футорки отопительных батарей откручиваются с помощью спецключа.
3. Кран обратки закрывается.
4. Подключается воздушный насос к вентилю, расположенному после задвижки.
5. Сбрасывается обратка.
6. Нагнетается в пневматику давление свыше 6 атм.
7. Открывается вентиль, к которому подключено пневматическое оборудование.
8. По очереди перекрываются стояки. Одновременно до 10 штук — это сделает процедуру промывки эффективной.

Следующий шаг — перевод системы на сбрасывание в противоположном направлении:

1. Закрывается сброс, перекрывается подключенный к аппарату вентиль, отключается пневматика.
2. Задвигается открытая задвижка, после чего открывается подобная на обратке.
3. Сбрасывается вода — пневмонасос подключается через вентиль в обратном направлении, открывается вентиль, включается пневматика. Жидкость потечет в реверсном направлении.

В частном доме

Промывка в частном доме необходима, если используется простая вода с солями жесткости Промывку в частном доме сложно сделать своими руками, но реально, почитав инструкции. Производится двумя способами:

1. Проточный способ. Прочистка от шлаков и отложений этим способом заключается в полном заполнении теплоносителем всех приборов при оставленном открытым вентиле воздухоотвода. После заполнения вентиль закрывается. Одновременно с подачей сжатого воздуха открывается отверстие слива. Водно-воздушная смесь продолжает подаваться до появления чистой воды. Количество промывочной жидкости в 3—5 раз больше рабочего значения. Поэтому заранее приготовьте сливные емкости или спуск в канализацию.
2. Промывка с заполнением. Система заполняется при закрытых вентилях. Подается воздух под давлением на срок 5—10 мин. во входной патрубок, выпускной при этом закрыт. После окончания подачи сжатого воздуха промывка сливается вместе с грязью и накипью.

Объем подаваемой жидкости и воздуха рассчитывается индивидуально. Неправильный расчет приведет к многочисленным порывам труб, а не к промывке.

В частных домах проверяются коллекторы, запирающая арматура, котлы, бойлеры, стыки соединения с приборами, электронасосы циркуляции, теплые полы.

Можно ли промыть отдельную батарею?

Теперь вы знаете, как промыть отопительную систему. Однако иногда возникает необходимость прочистки отдельной батареи. Есть решение и для такой ситуации.

Схема очистки батареи отопления

Купите в сантехническом магазине кран для промывки. Дополнительно вам необходимо приобрести резиновый шланг и штуцер с резьбой, соответствующей диаметру приобретенного промывочного крана. Штуцер установите на шланг.

Непосредственно промывка осуществляется в следующей последовательности.

Первый шаг. Подключаем к радиатору отопления промывочный кран.

Второй шаг. Подсоединяем к промывочному крану штуцер со шлангом.

Третий шаг. Второй конец резинового шланга направляем в унитаз.

Четвертый шаг. Открываем промывочный кран и оставляем на 20-30 минут. В процессе ожидания придерживаем шланг, чтобы он не выпрыгнул из унитаза.

Таблица подбора реагентов для промывки системы отопления

Когда проводится опрессовка

Работы, связанные с испытаниями и проверкой системы проводятся в таких случаях:

• при завершении монтажа и сдаче в эксплуатацию системы;
• после ремонта любого отопительного прибора;
• при замене частей трубопровода;
• при подготовке к отопительному сезону.

По характеру испытательных работ опрессовка – это проверка на герметичность. Что это такое?

Они измеряют мгновенную скорость каждого колеса и, в случае торможения, замедление каждой шины рассчитывается для оценки ее склонности к блокировке. Как только опасность пройдет, первоначальное давление будет восстановлено. Ускорение Это величина, которая связывает изменение скорости со временем и измеряется в метрах в секунду в квадрате. Это результат усреднения измерений в обоих направлениях ускорения до максимума возможностей автомобиля на твердой горизонтали отсчета. Когда скорость уменьшается, мы говорим об отрицательном ускорении.

Скажем, что эта процедура предполагает следующие действия:

подача в систему под давлением воды или воздуха гидравлическим или пневматическим насосом;

• выявление нарушений герметичности системы;
• определением мест проникновения за пределы системы воды или воздуха.

Системы современного типа дают возможность делать такие испытания без привлечения большого количества персонала. Нарушения герметичности определяются специальным оборудованием.

Кто проводит опрессовку

Впуск Это первое время цикла четырехтактного двигателя, в течение которого воздух подается в дизельные двигатели или смесь воздуха и бензина в цилиндрах. Всасывание, которое создает поршень при его спуске, заставляет смесь или топливо входить в цилиндр. Когда время всасывания не соответствует точке, указанной на диаграмме двигателя, оно упоминается как замедленное потребление. В этом случае поршень начинает спуск, когда впускной клапан еще не открыт. Во время этого цикла коленчатый вал поворачивается на пол-оборота.

При создании внутри системы избыточного давления неисправные приборы, узлы и аварийные участки придут в негодность. Работоспособность пригодных элементов системы от такой проверки не страдает.

Последовательность работ

Опрессовка и промывка систем отопления проводится после отключения всей системы и удаления теплоносителя (воды или антифриза) из нее. При проведении такой проверки возникает необходимость в контролировании показателей давления для предупреждения разрыва магистрального трубопровода.

Удобно знать, что существует переменный тип впуска, который все чаще используется, который используется для улучшения заполнения цилиндров независимо от скорости вращения. Существует два типа вариабельных впускных коллекторов: наиболее широко используются многоплановые машины с переменной длиной, в которых управляемые электронным управлением бабочки регулируют поток воздуха или смесь, так что длинные и узкие каналы используются на низких скоростях вращающийся, широкий и короткий, когда ритм более яркий.

Таким образом, соотношение длины и диаметра трубопровода уменьшается по мере увеличения линейной скорости поршня. Второй тип представляет собой резонансные переменные впускные коллекторы, в которых формы сигналов давления синхронизируются, когда воздух в коллекторе ударяет по закрытому клапану. Управляя упомянутыми подборами волн, чтобы они были сдвинуты друг к другу так же, как клапан вот-вот откроется, наполнение цилиндров улучшается.

Какие особенности системы отопления принимаются во внимание при определении конкретных параметров испытаний:

• характеристики трубопровода (материал, толщина стенок);
• характеристики арматуры;
• количество этажей;
• тип разводки.

Опрессовка и промывка системы отопления включает в себе такие подготовительные работы:

Подушка безопасности Подушка безопасности на английском языке. При сильном столкновении эта подушка надувается на 30 тысячных долей секунды или меньше на пассажира — или его сторону — в случае боковых подушек безопасности, — чтобы предотвратить его поражение жесткими частями внутренней части автомобиль. Сумка сдувается снова в десятые доли секунды, как только будет достигнута ее амортизирующая миссия. Система активируется, когда серия датчиков замедления обнаруживает, что произошла авария. Таким образом, сигнал посылается на электронный блок управления, который отвечает за активацию механизма.

• профилактика и подготовка работы системы;
• непосредственно проведение работ по созданию давления внутри системы;
• оформление документации о проведенных работах;
• промывание всей отопительной системы.

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

• опрессовка системы отопления  осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
• водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
• с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от  мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

• вначале закачиваем воздух, контролируя давление по манометру,
• после повышения внутреннего давления до нужного результата отключаем нагнетатель,
• фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
• по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Требования СНиП и техники безопасности

Из соображений техники безопасности, а также по эксплуатационным соображениям рекомендуется:

1. Не выполнять длительную во времени опрессовку труб, изготовленных из ПВХ.
2. Производить тестирование на линии, которая предварительно отключена от остальных участков трубопровода.
3. Контролировать утечки только проверенными приборами и оборудованием.
4. Не привлекать к опрессовке организации и лица, которые не имеют сертификатов на выполнение подобных процедур.

Небольшое видео о том ка проводить опрессовку отопления и водоснабжения
