Отделка и обустройство оконных проёмов каркасного дома

Оформление окон в деревянном загородном доме

Многие хозяева для оформления окон в деревянном доме используют подвесные кашпо и ставни. Для этого они во время строительных работ вмонтировали закладные детали (кронштейны) из листовой стали.

Ставни — также элемент декора жилого дома. Для их закрепления при устройстве оконных проемов вбивают кронштейны из уголка 50×70 мм и длиной, соответствующей толщине стены (без облицовки).

Ставни можно подразделить:

• по материалу изготовления: деревянные и металлические;
• ограждающим функциям: глухие и решетчатые;
• количеству створок: одностворчатые и двухстворчатые;
• способу открывания: вручную и с электроприводом.

Наиболее распространенный вид ставен для оформления окон в частном доме — решетки, которые, как и оконные блоки, состоят из коробки и створок.

Коробка, как правило, сделана из металла или из древесины хвойных пород. Створки могут быть сплошные  или решетчатые.

Размеры рамы пластикового окна

От размера оконного проема зависит уровень естественного освещения и комфорт проживания в любом доме. Если владельцы многоэтажных зданий не могут сами выбирать окна, то собственники частных коттеджей вправе экспериментировать с размерами окон.

Но реализуя смелые дизайнерские и архитектурные решения, следует помнить про требования строительных правил и норм.

Выбирая индивидуальный размер оконных конструкций, обязательно учитываются следующие правила:

• Оптимальным решением считается ситуация, когда общая площадь остекления не превышает 18% от поверхности стены.
• В погоне за удобством не следует забывать про безопасность. В разных регионах страны действуют различные погодные условия, которые обязательно должны учитываться при проектировании оконного проема.
• В случае серьезных ветровых или снеговых нагрузок лучше отдавать предпочтение стандартным по размеру конструкциям.

Если речь идет о крупногабаритных блоках, они обязательно должны иметь перегородки, при этом площадь одной створки не должна превышать 2,8 квадратов. Кроме того, большие рамы с двух или трех камерным стеклопакетом обладают большим весом, под действием которой створку может «повести», из-за чего она начинает скрипеть, плохо открываться или закрываться.

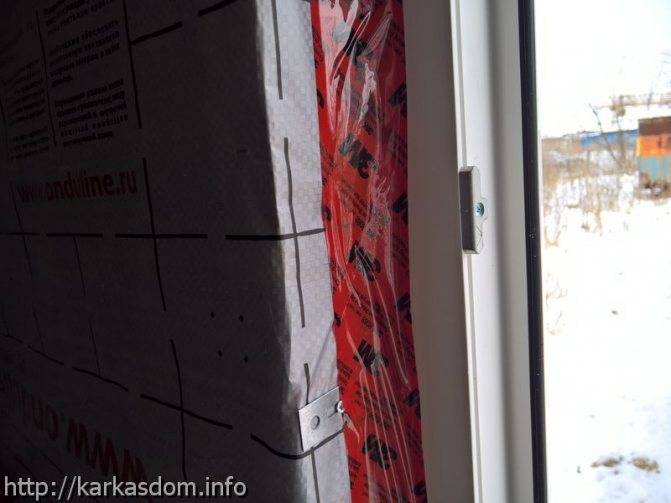

Пленки

Если стена, на которой устанавливаются окна, будет закрыта мембраной, тогда ее необходимо загнуть внутрь проема. Соответственно, не закрытыми останутся лишь углы. Чтобы прикрыть и эту часть, надо порезать мембрану на кусочки и закрепитьна углах при помощи скоб и скотча.

Если мембрана на стене отсутствует, тогда надо просто закрепить полосы из ветрозащитной пленки.Важно, чтобы они заходили друг на друга и полностью закрывали углы. Проще говоря, боковая должна заходить на низ, а верхняя на боковую

Очередной слой гидроизоляционной пленки нужно закреплять одной стороной непосредственно на профиль окна, а второй стороной на общий контур гидроизоляционной пленки дома.

Существует сразу несколько способов провести эти процедуры.

1. Приобретаем гидроизоляционную само клеящуюся пленку. Здесь нужно просто наклеить ее на оконный профиль и к пленке, которая заведена в проем на стене.
2. Приобретаем двухсторонний скотч, предназначенный специально для монтажа окон. Далее приклеиваем одну его сторону на оконный профиль, а ко второй стороне приклеиваем самостоятельно отрезанный кусок самой обыкновенной ветрозащитной пленки. Остается лишь закрепить этот кусок к проему тем же скотчем.

Проблемы

Основная неприятность связанна с многослойностью каркасника. Тепло и гидроизоляция, вкупе с ОСБ могут давать до 9 слоев. Монтировать что-то в такую стену затруднительно. Требуются не только специальные саморезы, глухари и так далее, но еще и должные навыки работы с инструментом, будь то электродрель, либо обычный молоток.

Перегородки ставятся намного проще, нежели оконные или входные отверстия. Тут и слоев меньше, да и толщина самих материалов невелика. Так что дверной проем в каркасном доме между комнатами ставится быстрее, чем окна и входная группа. После установки проем нужно еще и отделать. Отделка также занимает ресурсы как по времени, так и по финансам.

Частые ошибки при самостоятельных работах таковы:

Отсутствует отделка. Установить то же окно можно, но его теплоизоляция и прочность проседает. Грубо говоря, появляются зазоры и щели, через которые зимой задувает холодный ветер. В совсем уж крайних вариациях, может затекать воду и залетать комары летом

Так что обращаем на это внимание
Неровные грани. Наблюдаются перекосы окна, из-за чего нагрузка может распределяться неравномерно

Балки, к примеру, могут находиться неровно. Стеклопакет, в итоге, в такую нишу попросту не встанет. А стойка, которая берет на себя часть нагрузки от перекрытий, находится под излишним давлением. Такие неполадки обязательно заделываются цементным раствором

Чтобы не допускать подобных проблем, рекомендуется использовать строительный уровень, для измерения прямой плоскости. Но еще лучше, воспользоваться услугами специалистом, причем желательно с опытом работы по каркасникам.

Монтажная пена

Используя монтажную пену, необходимо произвести запенивание блока. В этот момент окно должно быть закрыто, иначе монтажная пена будет «распирать» оконный переплет, и после завершения работ у вас просто не получится его закрыть.

Схема установки окна: 1 – блок; 2 – утеплитель;3 – герметизация шва пеной;4 – деревянные накладки 10 – 20 мм;5 – полиэтилен 0.15 мм, проклеен не засыхающим герметиком.

Если на блоке нет защитной транспортировочной пленки, его нужно оклеить малярным скотчем по периметру с наружной стороны, чтобы пена, расширяясь, не попадала на переплет. Удалять засохшую пену достаточно сложно, и это может негативно отразиться на внешнем виде.

После того как пена высохла, нужно аккуратно, пытаясь не повредить пленку, удалить ее излишки. Снаружи шов между стеной и оконным блоком проклеивается специальной лентой. Концы ленты должны обязательно перекрывать друг друга. Сначала проклеивают нижнюю полосу под окном, после — вертикальные полосы, завершающим этапом становится нанесение верхней полоски, закрывающей концы вертикальных полос. Дополнительно всю ленту нужно пристрелить степлером.

Данная конструкция полностью исключает проникновение влаги между проемом и переплетом окна.

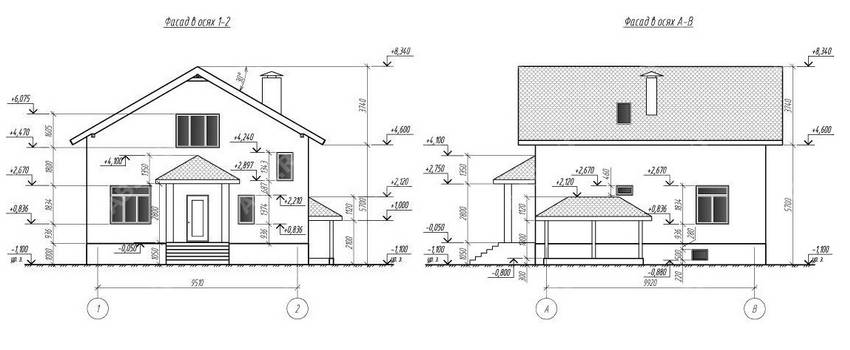

Стандартные размеры окон и дверей в частном доме

Размеры данных изделий во многом определяют комфорт проживания жильцов. Слишком узкие двери или маленькие окна могут стать причиной многих неудобств. Размеры окон для загородного дома, так же, как и параметры дверных проемов, регламентируются строительными нормами и государственными стандартами.

Принятые стандарты во многом облегчают вопрос проектировки здания, позволяя создать оптимальные условия эксплуатации жилого помещения.

Параметры для установки дверей

Удобство входа/выхода из помещения напрямую зависит от двух взаимосвязанных параметров:

1. Стандартные размеры дверного проема.
2. Параметры дверного полотна.

Стандартные отечественные двери обладают высотой в 1,9 или 2 метра и шириной от 0,4 до 0,9 метра. Параметры европейских моделей немного отличаются. Высота таких изделий составляет 202 и 215 см, а ширина может быть 62, 72, 82 или 92 см.

Если вы планируете установку обычных распашных дверей, чистовой проем для них должен быть на 70-80 мм больше самого полотна. Если ваши планы входит монтаж раздвижных дверей, организуйте проем на 50-60 мм меньше параметров полотна. Стоит отметить, что проемы межкомнатных дверей, как правило, меньше параметров входных.

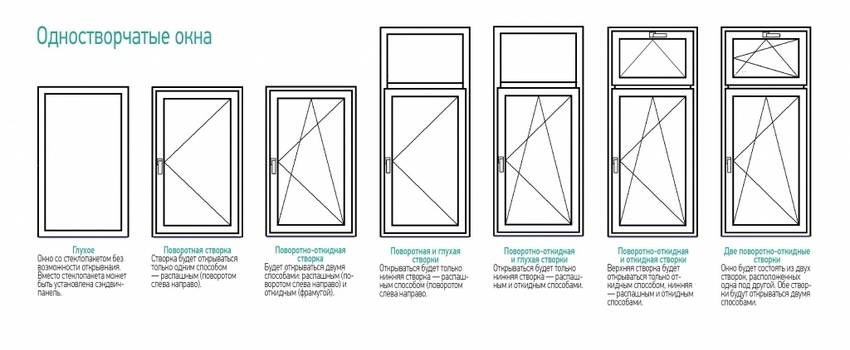

Параметры для установки окон

Принятые нормативы для монтажа окон в частный дом, как и для балконных дверей, определяются государственным стандартом 11214-86. Согласно нормативам, ширина стандартного проема варьируется от 870 до 2670 мм, а высота составляет от 1160 до 2060 мм. Двери на балкон имеют единую высоту (2755мм), но могут отличаться по ширине: 870, 1170 или 1778 мм.

Параметры зависят от нескольких факторов:

• Площадь комнаты.
• Необходимое освещение.
• Архитектурная специфика помещения и самого здания.

В зависимости от того, какой проем для окон запланирован в доме, определяется система остекления, а также нужное количество створок и фрамуг.

Кроме того, ГОСТ регламентирует высоту подоконников, что необходимо учитывать при организации проемов.

Подоконник в спальной комнате должен находиться на высоте 700-900 мм, в кухне — 1200-1300мм. Также свои стандарты имеют подоконники для ванных и хозяйственных помещений. Для первых высота подоконника не должна быть меньше 1600 мм. Для вторых данная величина должна находиться в пределах от 1200 до 1600 мм.

Проблемы

Основная неприятность связанна с многослойностью каркасника. Тепло и гидроизоляция, вкупе с ОСБ могут давать до 9 слоев. Монтировать что-то в такую стену затруднительно. Требуются не только специальные саморезы, глухари и так далее, но еще и должные навыки работы с инструментом, будь то электродрель, либо обычный молоток.

Перегородки ставятся намного проще, нежели оконные или входные отверстия. Тут и слоев меньше, да и толщина самих материалов невелика. Так что дверной проем в каркасном доме между комнатами ставится быстрее, чем окна и входная группа. После установки проем нужно еще и отделать. Отделка также занимает ресурсы как по времени, так и по финансам.

Частые ошибки при самостоятельных работах таковы:

Отсутствует отделка. Установить то же окно можно, но его теплоизоляция и прочность проседает. Грубо говоря, появляются зазоры и щели, через которые зимой задувает холодный ветер. В совсем уж крайних вариациях, может затекать воду и залетать комары летом

Так что обращаем на это внимание
Неровные грани. Наблюдаются перекосы окна, из-за чего нагрузка может распределяться неравномерно

Балки, к примеру, могут находиться неровно. Стеклопакет, в итоге, в такую нишу попросту не встанет. А стойка, которая берет на себя часть нагрузки от перекрытий, находится под излишним давлением. Такие неполадки обязательно заделываются цементным раствором

Чтобы не допускать подобных проблем, рекомендуется использовать строительный уровень, для измерения прямой плоскости. Но еще лучше, воспользоваться услугами специалистом, причем желательно с опытом работы по каркасникам.

Деревянные или пластиковые

Схема деревянного уголка в алюминиевом окладе.

Чтобы ответить на волнующий большинство потребителей вопрос, предлагаем сравнить эксплуатационные и технические характеристики деревянных профилей и окон ПВХ.

Среди основных преимуществ деревянных систем можно в первую очередь выделить экологичность материала, естественную и натуральную красоту рисунка, а также относительно доступную стоимость конструкции. Недостатки профилей из дерева следующие:

• относительно небольшой срок использования (снижается качество материала, использованного для изготовления основных составляющих и качество сборки);
• необходимость постоянного ухода (утепление, покраска и т.д.).

Среди достоинств пластиковых профилей, как правило, выделяют следующие моменты:

• высокую устойчивость к атмосферному воздействию (температурные перепады, влажность и т.д.);
• продолжительный срок эксплуатации;
• отсутствие необходимости в утеплении и покраске (такие окна нужно просто периодически мыть);
• высокие шумоизоляционные свойства, которые обеспечиваются особенностями конструкции стеклопакета;
• пластиковые окна не теряют жесткости каркаса рамы даже в течение продолжительной эксплуатации.

Схема по характеристике пластикового профиля.

Недостатки пластика следующие:

• сравнительно высокая стоимость;
• более затратный и сложный ремонт в случае повреждения каких-либо составляющих частей конструкции.

Основываясь на приведенных выше данных, можно сделать вывод, что пластиковые окна имеют гораздо более привлекательные характеристики, а их установка в каркасном доме наиболее целесообразна. Длительность использования такого типа, а также то, что они не нуждаются ни в каких дальнейших затратах на обслуживание, в самые краткие сроки окупит затраты, которых требует их покупка и установка.

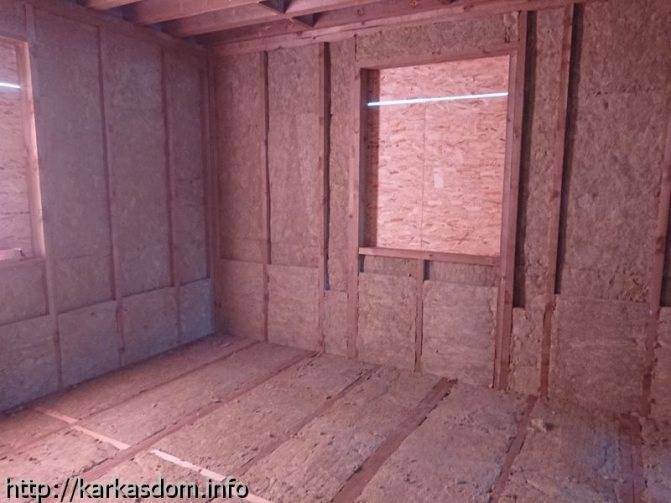

Правильная установка окон в каркасном доме

Правильная установка окон в каркасном доме поможет избежать таких неприятностей, как выпадение конденсата на окнах, намерзание инея, создание мостиков холода в ограждающих окно конструкциях стен, сквозняки и т.д. Один из важных критериев, вокруг которого существует множество споров и мнений – глубина установки окна в стене. Для установки окон в жилых домах существует ГОСТ 30971-2002. К сожалению, он не распространяется на каркасные и деревянные дома, а ориентирован на каменные дома, где толщина стен и метод крепления окна к стене отличаются, но все же метод установки окон в каркасном доме опирается и на этот ГОСТ.

В каркасном доме толщина стен, чаще всего, не превышает 15-20см, а профиль окна в среднем – 70мм, исходя из этих данных необходимо правильно определить глубину установки окна в стене. Итак, на что глубина установки окна влияет: чем глубже производится установка окна внутрь дома, тем больше будет промерзать стена окружающая окно, т.к. боковая поверхность стойки оказывается вне теплого контура — увеличивается площадь стены подверженная промерзанию, образуется мостик холода; и, соответственно, чем ближе к внешней поверхности стены установка окна, тем меньше промерзает стена и больше промерзание окна, а значит и больше вероятность выпадения конденсата на раме внутри. Что же выбрать из «двух зол»?

По общему правилу, считается, что оптимальная глубина установки окон в каркасном доме – 1/3 – 1/4 глубины стены от наружной поверхности. Мы для себя выбрали следующий вариант: стена дома снаружи зашивается OSB, и только после зашивки выпиливается проем под окно. При этом проем делается чуть меньше размеров рамы окна на 2,5-3 см, таким образом, «убиваем двух зайцев»: скрываем все стыки окна и стены, и обвязку окна, а также OSB остается полноценным элементом жесткости каркаса. После того как проем готов, устанавливаем окно вплотную к OSB, т.е. фактически вровень с внешней поверхностью стойки, замыкая теплый контур. Уменьшенные размеры проема в OSB защищают от попадания влаги в зазор между окном и стойкой до того, как будет произведена внешняя отделка. Внешняя отделка, добавляет снаружи, к толщине стены, 5-7 см, таким образом окно оказывается установленным примерно на треть общей глубины стены. При этом не создаются мостики холода в стене окружающей окно и, в то же время, окно удалено от внешней поверхности стен на достаточную глубину, чтобы избежать проблем с промерзанием и конденсатом.

Обратите внимание – при установке окна, крепежные элементы, должны располагаться на расстоянии 15 см от края рамы. У открывных окон, должны быть установлены дополнительные крепежные элементы посередине окна

Следующим шагом, после установки окна в проем, производится запенивание зазора между стеной и рамой. Предварительно окно выравнивается, с помощью клиньев и прокладок, по уровню. Зазор под пену должен составлять не менее 1,5-2 см, это поможет избежать промерзания окна, установленного, достаточно близко к наружной поверхности стены. Зазор, в данном случае, является терморазрывом

Также, необходимо, обратить внимание на крепежные элементы окна к стене, которые тоже необходимо запенить

Еще один важный этап в установке окна в каркасном доме – пароизоляция. Пароизоляция производится со стороны помещения, выполнена она должна быть очень тщательно. Пароизоляция со стены заводится к окну, закрепляется сбоку к стойке каркаса оконного проема, как это делают, например, американцы, на специальный герметик. Затем специальным скотчем пароизоляция соединяется с оконной рамой, завершая, таким образом, непрерывный слой пароизоляции.

После того, как пароизоляция окна произведена, можно переходить к завершающему этапу – установка откосов и подоконников.

Надеемся данная статья была интересна и полезна для вас! Ниже, на видео, покзаны вышеперечисленные нюансы установки окон в каркасном доме.

Kd.i: ч. 6.0 Правильная установка окон в каркасном, деревянном доме ч2.

Устройство внешней стены каркасного дома

Сразу нужно сказать, что стена в каркасном доме имеет сложное многослойное устройство, так что, перед тем как сделать выбор между самостоятельным строительством дома и его покупкой, надо детально разобрать каждый слой стены.

Правильный пирог стены состоит из следующих элементов:

В качестве утеплителя во внешних каркасных стенах производители чаще всего используют минеральную вату

1. Самый первый слой – это каркас из деревянного бруса. Размер бруса может быть самым разным, но в классическом варианте он должен составлять 150х150 мм. Обычно в России такой размер и делают производители, но в Западной Европе сегодня используют брус и меньшего, и большего размеров;
2. Между стойками деревянного каркаса идёт утеплитель. Обычно пирог стены “каркасника” предполагает использование именно минерального утеплителя, то есть, минеральной ваты, который может использоваться и в виде плиток, и в виде более привычных рулонов. А вот пирог пола, его устройство, может подразумевать покрытие и другим утеплителем, даже сыпучим по типу керамзита или экструдированного пенополистирола;
3. Третий слой представляет собой древесноволокнистую плиту (чаще всего используются плиты ОСП), толщина которой должна составлять минимум 15 мм (в данном случае, чем больше её толщина – тем лучше). Сегодня на отечественном рынке можно найти совсем уж дешёвые предложения, которые предполагают, что устройство стены имеет плиту ОСП даже меньшую по толщине, чем 15 мм. И тут сразу стоит дать предупреждение: в доме с такими “великолепными” стенами можно будет жить летом, а также в конце весны и начале осени. Для круглогодичного проживания он не подойдёт. Так что, перед тем как делать заказ, следует внимательно изучить пирог пола и стен предлагаемого продавцом строения. Например, если утепление пола в каркасном доме провести не так уж и сложно, то со стенами впоследствии могут быть серьёзные проблемы;
4. Следующий, четвёртый слой, предполагает наличие горизонтальной обрешётки. Чаще всего её изготавливают из дощатого материала, в некоторых случаях может быть использован и алюминиевый профиль. Большого значения это не имеет, так как обрешётка никак не повлияет на физические свойства дома в целом;
5. Пятый слой – это утеплитель, обычно используется либо пенополистирол, либо минеральная вата (в большинстве случаев производители предпочитают именно первый вариант, что не лишено основания, так как по своим свойствам оба материала примерно одинаковы, а вот по стоимости минеральная вата значительно дороже пенополистирола);
6. Шестой слой представляет собой многофункциональную мембрану, которая выполняет функции ветрозащиты и пароизоляции (обычно мембрана представляет собой полиэтиленовую плёнку, но сама по себе плёнка очень плотная и функцию ветрозащиты выполняет отлично);
7. Седьмой слой – это тоже обрешётка, но уже не горизонтальная, а вертикальная. Она также может быть дощатой, а может состоять и из алюминиевого профиля, устройство каркасной стены вполне может предполагать использование и такого варианта;
8. Восьмой слой – это обычная отделка (в качестве отделочного материала можно использовать всё что угодно, кроме, пожалуй, натурального камня, который даёт существенную нагрузку на перекрытия, что в щитовых каркасных домах нежелательно в виду лёгкости их конструкции);
9. Следующий слой – пароизоляционный материал (опять же, чаще всего в каркасных домах используется плотная полиэтиленовая плёнка);
10. Самый последний слой – это внутренняя обшивка. Чаще всего для неё используется в подобных домах либо вагонка (деревянная), либо гипсокартон. Последний вариант предпочтительнее, так как гипсокартон впоследствии можно дополнительно отделать любыми другими материалами, а вот вагонку – нет.

Как видно, пирог стены такого дома многослоен и довольно сложен. А вот пирог пола будет уже несколько более простым.

Внешняя стена каркасного дома в разрезе

Монтаж отлива

Если от декоративной отделки окна многие домовладельцы могут отказаться, то наличие отлива обязательно. Этот элемент защищает нижний стык окна и проема от проникновения влаги.

Работы по его установке выполняются так:

1. Перед установкой отлива место стыковки окна и проем проклеиваются гидроизоляционной лентой. Для этого нужно аккуратно удалить излишки монтажной пены. На ровный шов наклеить защитную полосу. Для этих целей рекомендуется использовать широкие ленты. Материал должен не только прикрыть шов, но и захватить края окна и проема.
2. К нижнему стыку крепится специальная профильная планка (или подставочный профиль), а уже к ней прикручивается отлив. Место его соединения с окном можно дополнительно задуть монтажной пеной.

Обратите внимание на то, что отлив помогает защитить только нижний стык окна. Остальные швы тоже нуждаются в обработке, так как монтажная пена под воздействием влаги и солнца разрушается

Для защиты швов их нужно очистить от излишков пены и покрыть гидроизоляционной пленкой. Полосы наклеиваются внахлест.

Далее можно приступать к установке подоконника и откосов.

Монтаж каркасной стены (пошаговая инструкция)

Каркасную стену можно сделать и установить несколькими способами. Самый простой и технологичный – сбор панели на платформе (полу) первого этажа, а потом подъем и закрепление на брусьях нижней обвязки. Начинать монтаж необходимо со стен, имеющих минимальную длину. Это поможет установить и закрепить её малыми силами, а в дальнейшем она будет служить опорой для более массивных конструкций.

1. Монтаж брусьев нижней обвязки.

Брус нижней обвязки устанавливается на предварительно изолированную поверхность фундамента или ростверка. Перед установкой проводим геометрическую разбивку по периметру. Начинаем установку с угла здания. Брус закрепляем анкером, отверстие для которого сверлим непосредственно через балку в фундамент. Крепление брусьев проводим через 600 – 800 мм.

2. Установка вертикальных стоек.

Перед установкой стоек выполняем разметку. Делать это удобно с применением шаблона, который имитирует толщину стойки (50 мм) и расстояние между стойками (550 мм). Места установки стоек помечаем «0». Возле каждой будущей стойки устанавливаем перфорированный уголок 50х50 мм, через который будем проводить предварительную фиксацию стойки.

Первую стойку устанавливаем в углу, отступив от края перпендикулярной балки обвязки расстояние, равное толщине стены. Обычно это расстояние равно ширине нижней обвязки. Стойку закрепляем на уголке внизу и ставим укосину, которая будет держать стойку в вертикальном положении. Укосина – брусок 40х40 мм длиной 4 м, которая крепится к стойке и полу первого этажа.

Стойка, установленная с помощью уровня и закрепленная укосиной, будет своеобразным репером для монтажа последующих стоек стены.

Следующей устанавливаем последнюю стойку в стене, которая ставится на расстоянии длины бруса верхней обвязки. Как правило это 4 – 4,5 м. Закрепляем эту стойку также, как и первую при помощи уголка и укосины.

После этого устанавливаем верхнюю балку стены на поставленные стойки. Закрепляем её гвоздями.

Затем устанавливаем центральную стойку в стене, после чего устанавливаем остальные стойки.

Крепление стоек к нижней обвязке проводим гвоздями на косую с обеих сторон. Крепление верхней балки к стойкам проводим вертикально.

Вторую стену начинаем с аналогичной установки стоек от угла, таким образом формируя угол дома.

3. Верхняя обвязка.

Верхнюю обвязку начинаем выполнять после установки всех стен первого этажа. Её также проводим от угла, но ставим таким образом, чтобы она завязывала между собой обе угловые стены.

Брус верхней обвязки должен перевязывать между собой места стыковки стен. Таким образом мы добиваемся дополнительной прочности конструкции.

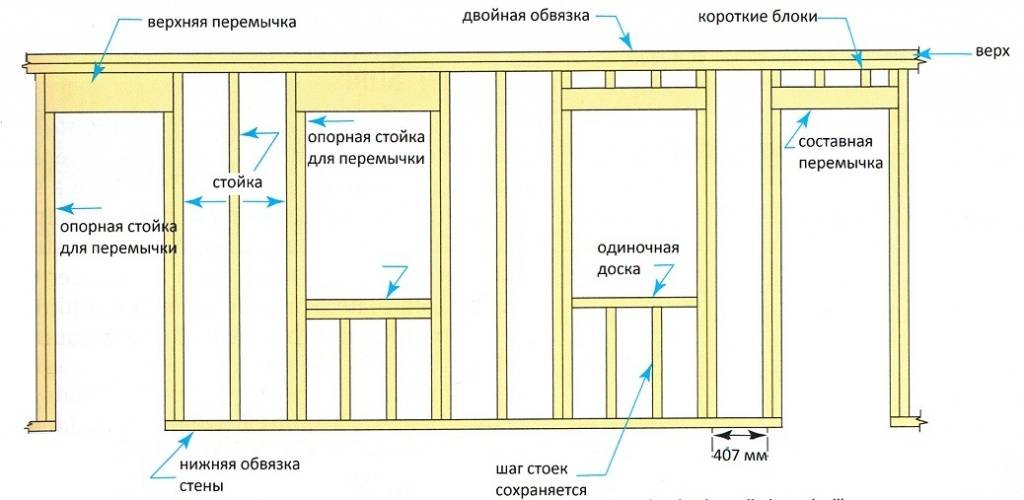

4. Устройство проемов.

Проемы (окна, двери) в стенах дома можно формировать по ходу монтажа стен. Для этого сначала усиливаем боковые места путем установки спаренных вертикальных стоек. Затем вырезаем стойки по высоте проема и формируем перемычки сверху проема и места установки подоконников снизу.

5. Обшивка каркаса листами ОСП (OSB-3).

Перед обшивкой плитами закрепляем на наружной стене гидробарьер. В случае формирования вентиляционного зазора, на стойки устанавливаем контррейку, которой дополнительно крепим гидромембрану.

Установку плит проводим вертикально, начиная от угла здания. Второй край плиты должен доходить до середины третьей от угла стойки (при разбивке 50/550), на которой будет проводиться стыковка плит.

Специальной схемы обшивки не существует, но есть определенные правила. Повторюсь, стыковать плиты по вертикали необходимо на стойке. Если это сделать вне стоек каркаса, то будет потеряна жесткость внешней обшивки.

Крепить листы к каркасу лучше с помощью саморезов и шуруповерта. Я использую в своей работы саморезы по дереву желтого цвета, которые хорошо работают как на срез, так и на выдергивание.

6. Облицовка листами ДВП, ЦСП (цементно-стружечная плита), фанерой.

Листы ДВП типа Изоплат, являются природным, дышащим материалом. При их использовании можно отказаться от гидробарьера, так как сам лист будет выполнять эту функцию.

ЦСП и фанера крепятся также как ОСП. Единственное, что мы делаем, дополнительно обрабатываем фанеру (если это не влагостойкий вариант), пропитками для защиты от влаги.

Крепить облицовку лучше саморезами. Бывают случаи, когда необходимо что-то исправить (например, увеличить или уменьшить проем) и с саморезом это сделать гораздо проще.
