Оконцевание проводов: что это такое, ПУЭ, пайка, технология и виды наконечников

Опрессовка

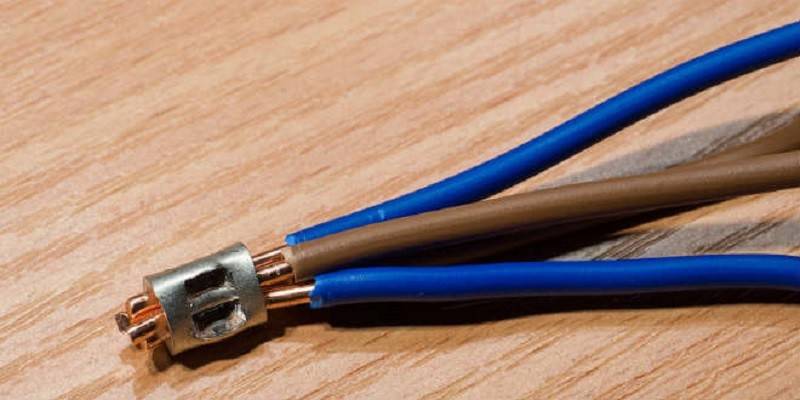

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21

(Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html

Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Ответвление электрического кабеля

Предположим, у нас в стене лежит проводка, уже проложенная ранее, но мы забыли установить какую-то розетку или выключатель. Для того чтобы их поставить, необходимо сделать отвод кабеля, то есть присоединиться к нашей центральной жиле.

Для электрических соединений это лучше делать в коробке, но соединять в любом случае придётся ответвлением. Как это сделать?

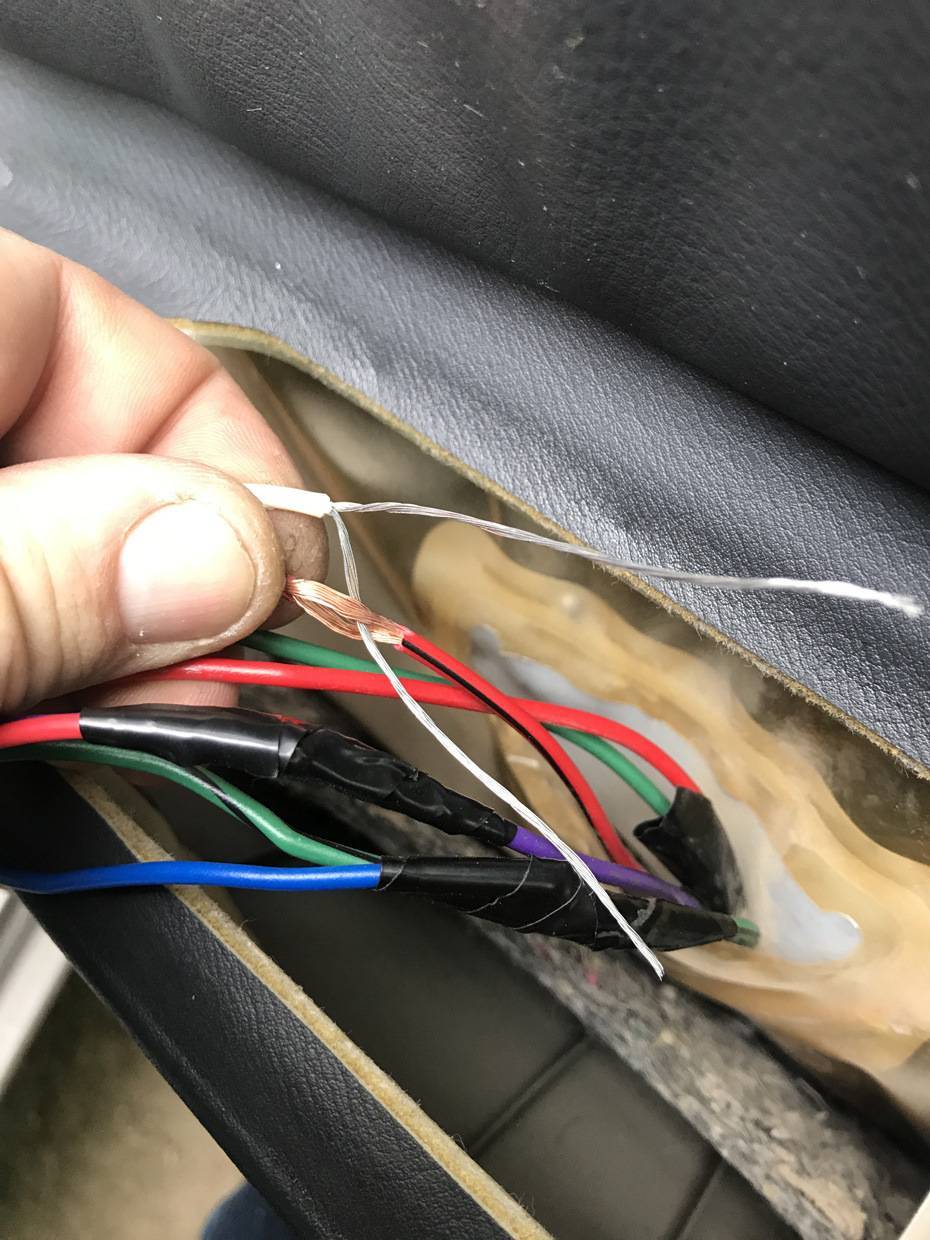

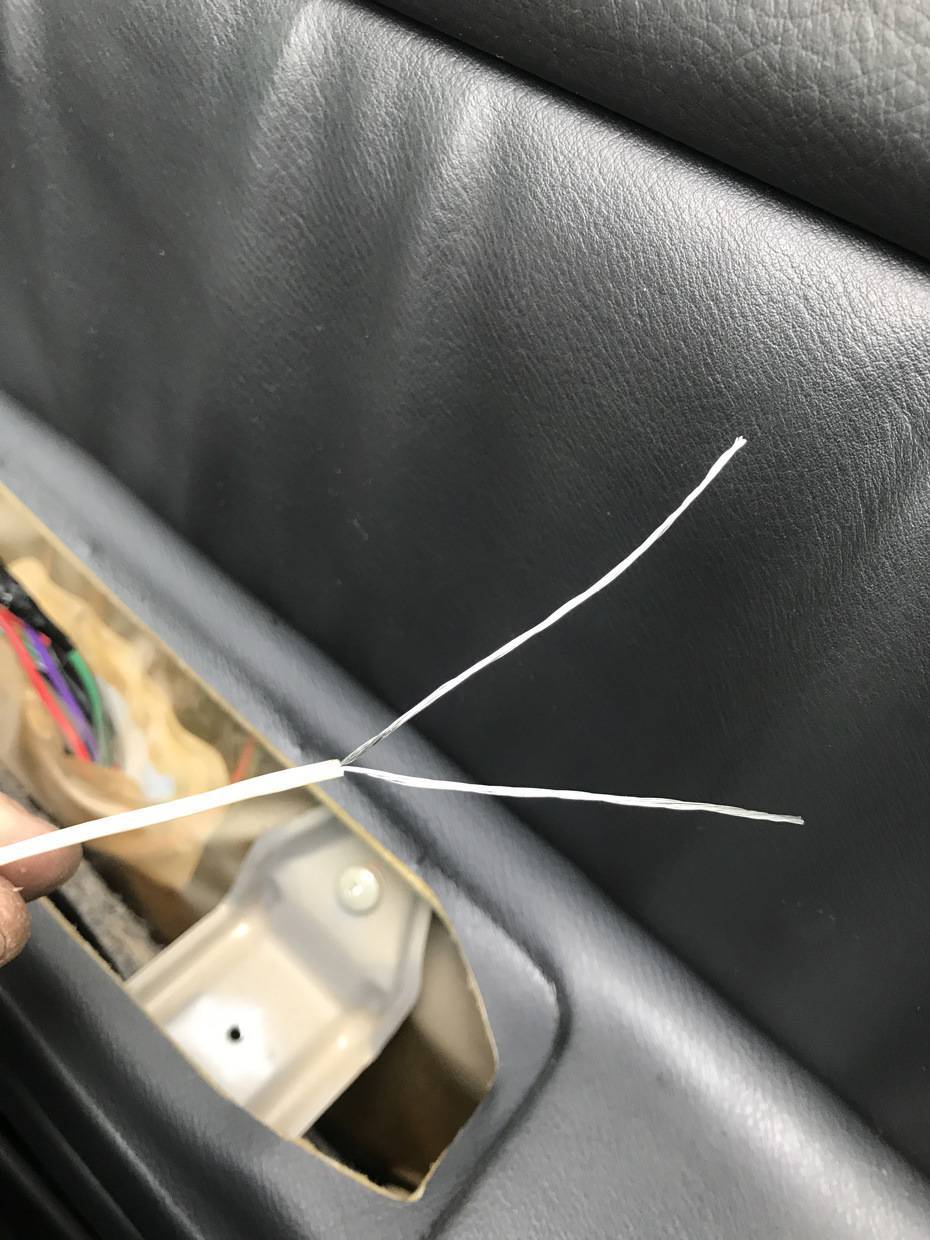

Берём кабель отвода, снимаем изоляцию тем же способом, что и в описанных ранее случаях, зачищаем, скручиваем. Потом подготавливаем центральную жилу. Для этого снимаем изоляцию на определённом участке, также сантиметра 1,5–2, но особенность здесь в том, что мы снимаем изоляцию не с края, а в середине провода. Так как этот кабель не накручивается, длина зачищаемого участка будет меньше. Прорезаем изоляцию по кругу с одной и с другой стороны:

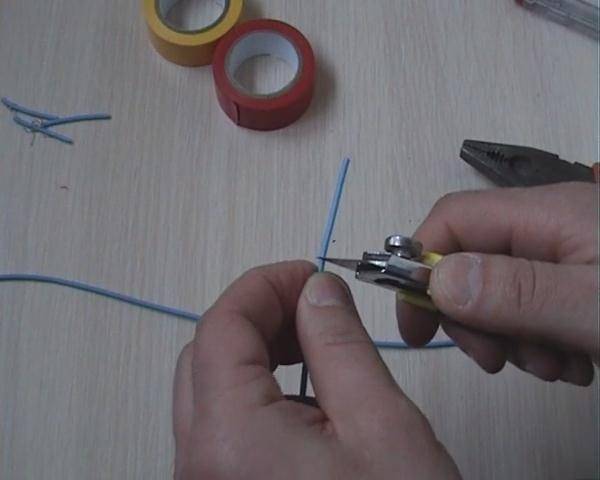

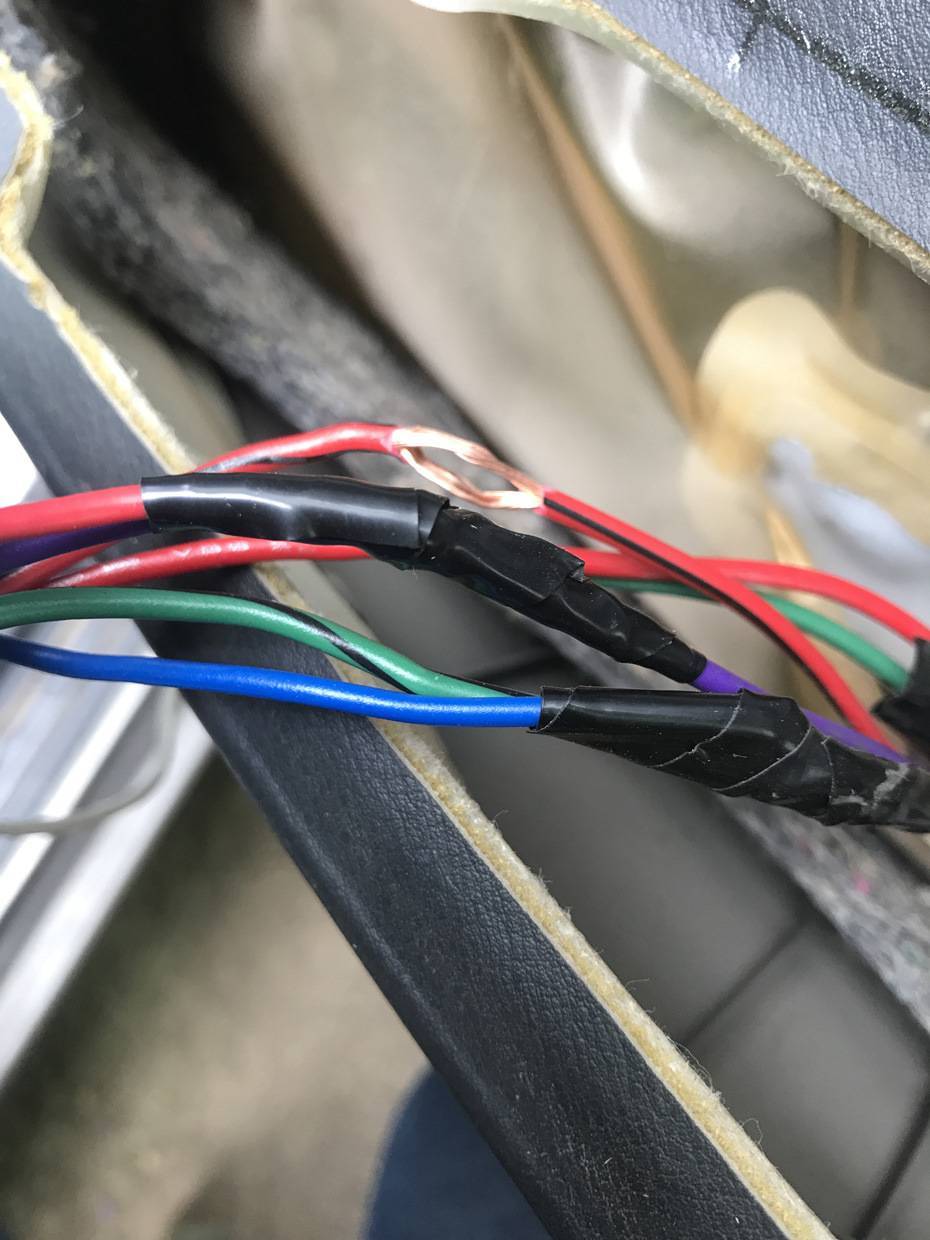

Теперь аккуратно, чтобы не порезаться, надрезаем изоляцию по центру, снимаем её и обрезаем излишек:

Вот у нас получился подготовленный кабель:

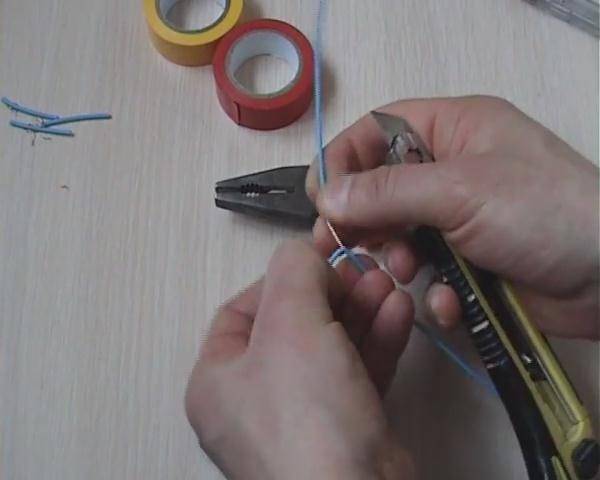

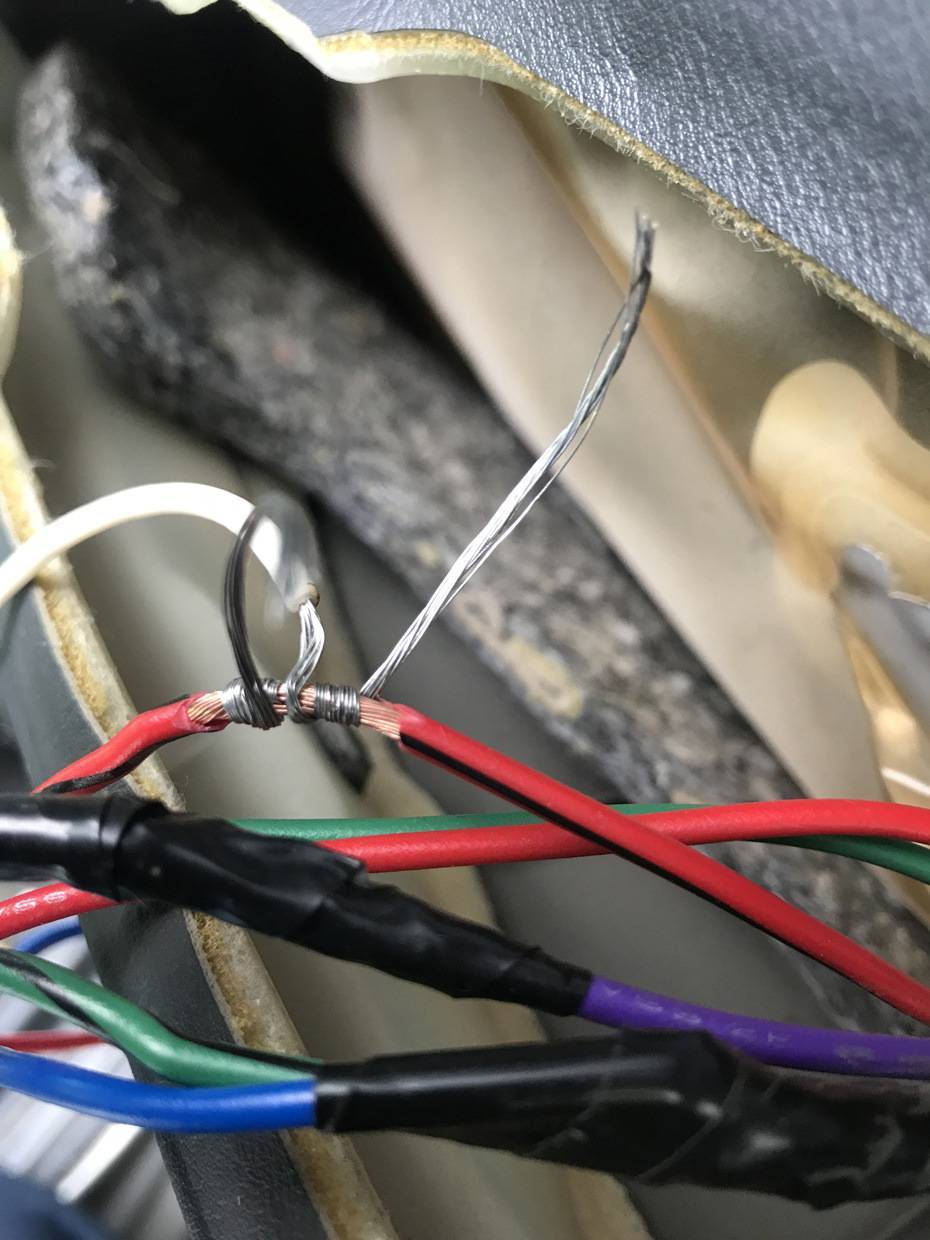

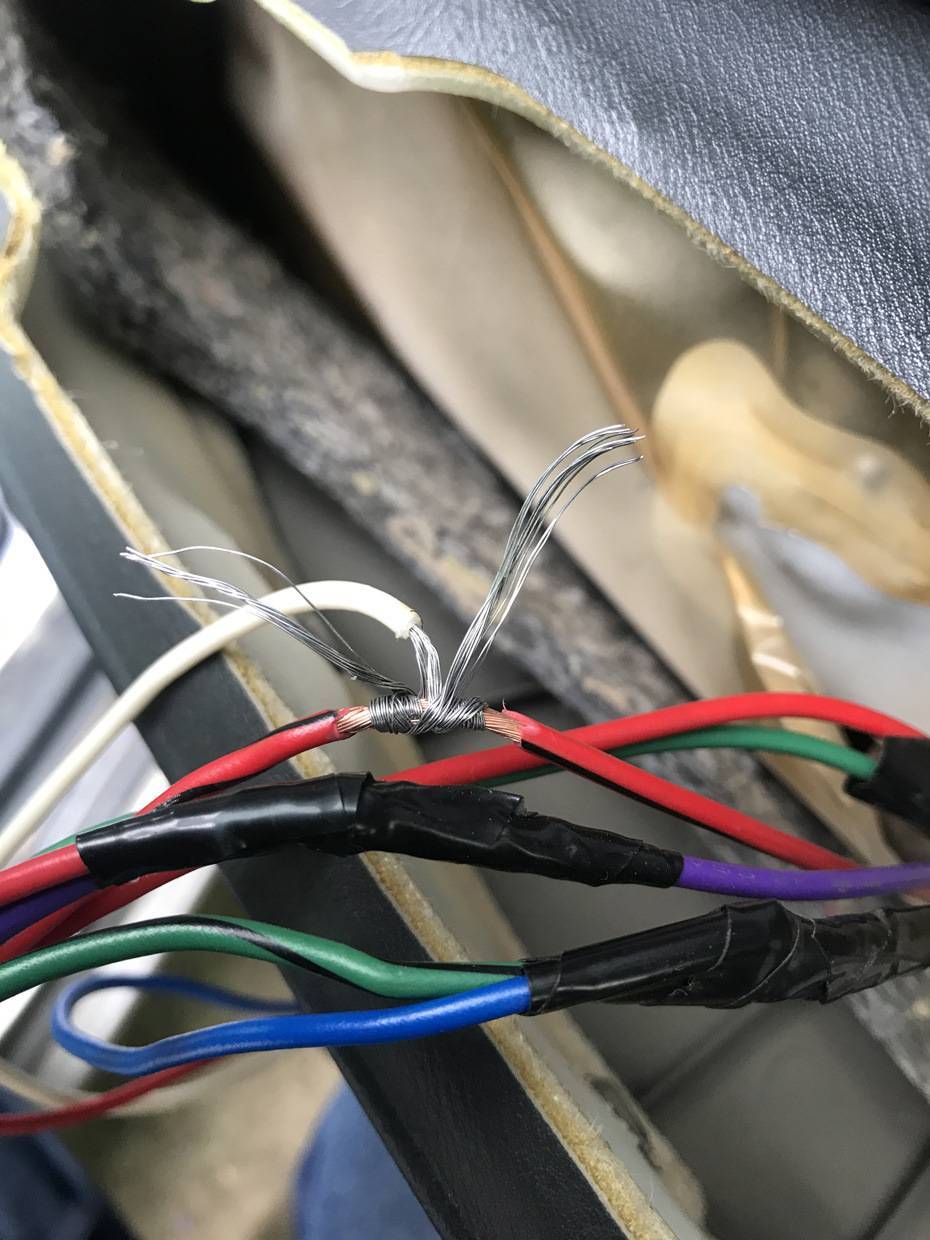

Зачищаем его, если можно, скручиваем. Но если кабель уже проложен, то, возможно, скрутку сделать не удастся. Подготовили кабель, берём ответвление, прикладываем к левому краю, изоляцией к изоляции, и плотно накручиваем.

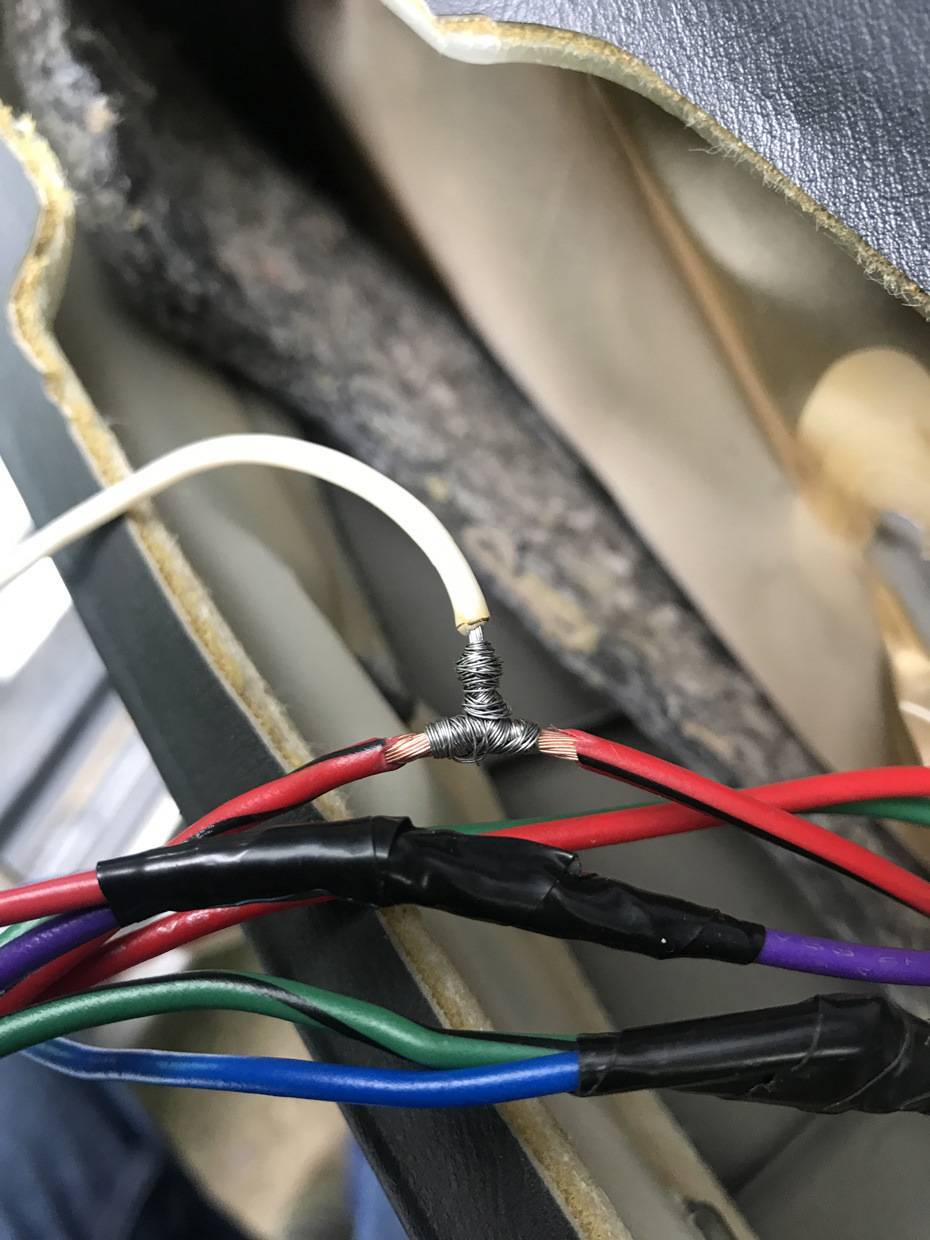

Стараемся, чтобы ничего не торчало. Получилось достаточно надёжное ответвление:

Берём изоленту, начинаем за сантиметр до скрутки, проходим один слой, переходим плавно на наше соединение, заходим также где-то на сантиметр по изоляции.

Возвращаясь назад, заворачиваем не на центральный кабель, а на ответвление:

Обрезаем лишнюю изоленту:

У нас получилось вот такое ответвление:

Центральный кабель остался лежать на своём месте, а ответвление пошло к розетке или к выключателю. Следует помнить, что все эти процедуры необходимо делать обязательно при отключенном напряжении! Поберегите своё здоровье, а, может, и жизнь. Такие работы с электропроводкой ошибок не прощают!

Каких видов бывают

Качество, надежность соединений электропроводки, прежде всего, зависит от показателей площади прилегания ее контактов друг с другом. Проще говоря, чем больше площадь соприкосновения проводников, тем лучше уровень контакта

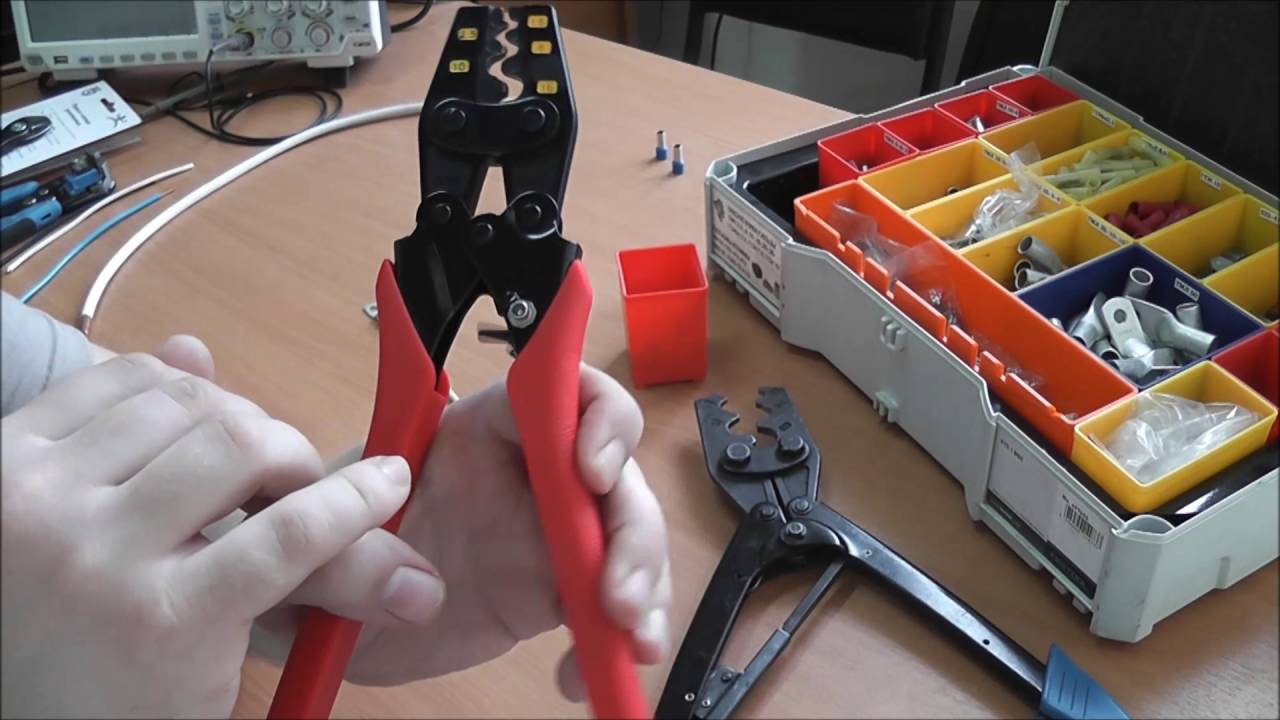

Подбирая клещи, рекомендуется, в первую очередь, обращать внимание на параметры, показатели сечения проводом, с которыми впоследствии придется работать

У инструмента, который используется для обжима наконечников, практически одинаковый принцип функционирования. Благодаря его применению пользователь может осуществлять обработку:

Плоских, а также штекерных разъемов;
Соединительных гильз;
Штыревых наконечников;
Разветвителей;
Вилочных, а также кольцевых наконечников.

Чтобы повысить скорость обработки соединений, а также улучшить качество обжима, рекомендуется использовать расходники (втулки, наконечники). Стоит отметить, что расходный материал придется приобретать отдельно. Однако эти затраты быстро окупятся благодаря повышению качества, а также оперативности проводимых мероприятий по обработке соединений.

Диафрагменные

В зависимости от конструкции механизмов диафрагмы, такие устройства способны осуществлять обжим проводника с нескольких сторон (с 4 или 6). Диафрагменные модели, благодаря полному обхвату втулки, способны существенно улучшить качество соединений, а также гарантируют высокий уровень обжимной плотности проводников. Такие аппараты способны в автоматическом режиме подстраиваться под толщину втулки. Поэтому во время их использования пользователю не нужно постоянно осуществлять замену матриц.

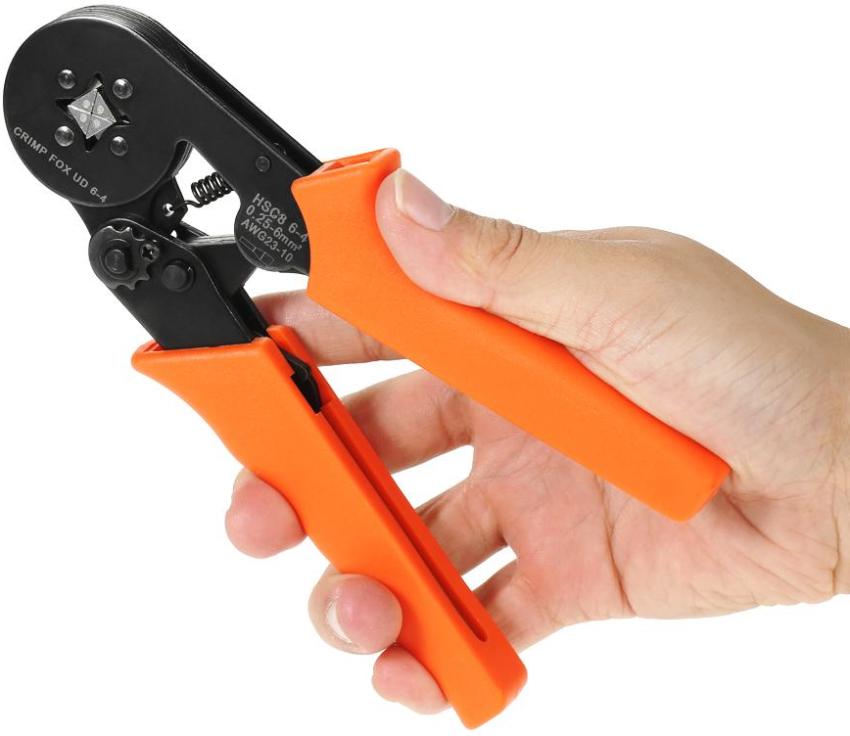

Пассатижные

Устройства пассатижного типа являются наиболее распространенными, часто используемыми во время проведения ремонтов с механическим, ручным инструментом. Они, после того, как пользователь зажал рукояти, благодаря рабочим плоскостям, сдавливают втулочную часть. Края этого инструмента, по сравнению с обыкновенными плоскогубцами, оснащаются специальными вырезами определенной формы. Такие устройства прекрасно подойдут для выполнения обжима П – образных наконечников. Главным достоинством этого ручного инструмента является его универсальность. С его помощью можно осуществлять манипуляции при работе с проводниками, практически с разных сторон.

Как правило, такой инструмент поставляется с втулками, обладающими небольшим рабочим диапазоном. Поэтому большинство пользователей, рекомендуют дополнительно приобретать специальные наборы кримперов под наконечники.

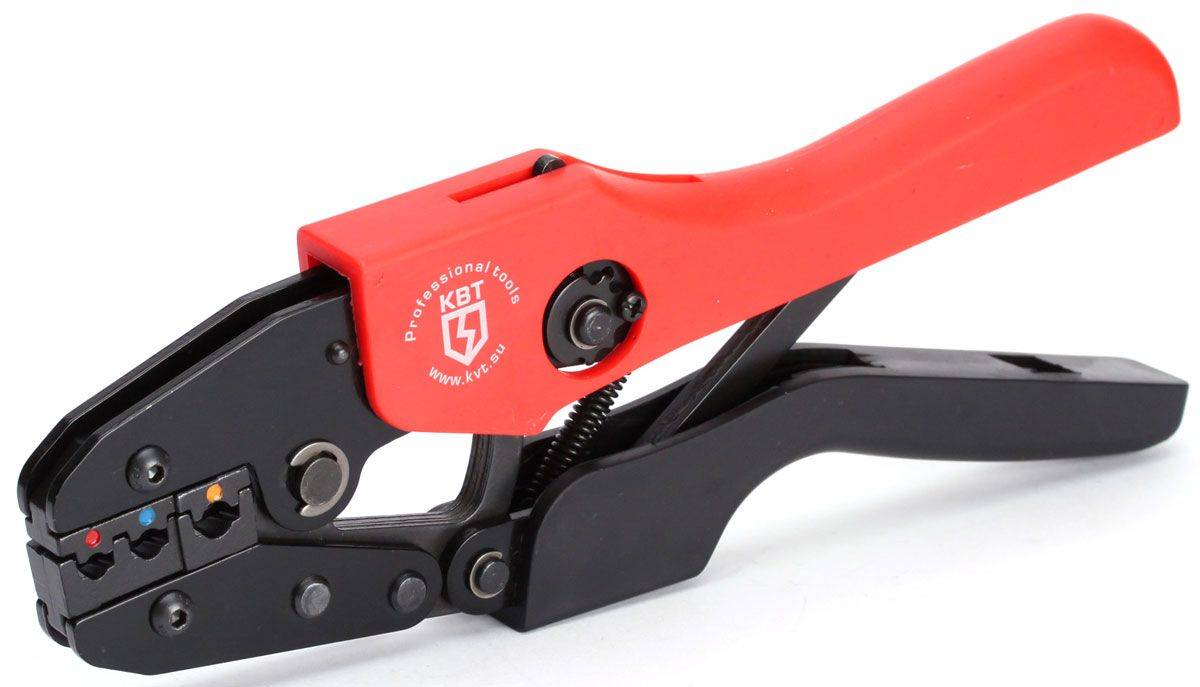

В качестве альтернативы можно приобретать специальные кримперы, которые оснащаются наборами съемных матриц. В этом случае для крепления матриц используются кассеты. Для замены необходимо рабочую зону этого инструмента вставить в кассетный разъем, а затем подтянуть его к себе.

Электрические

Является автоматизированным инструментом, который относится к профессиональному классу. По сравнению с механическими клещами, электрические аналоги обладают большим уровнем производительности. Как правило, они используются на производствах либо для решения сложных задач.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

резак, который оснащен острыми сменными лезвиями;
плоскогубцами;
ножницы, которые применяют для разрезания проводов и металла.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции. На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Оконцевание жил проводов и кабелей пайкой

Ещё нужно помнить, что в случае если у вас не оказалось под рукой нужного пресса или наконечников для оконцевания многопроволочного медного кабеля, то вам на помощь придёт старый добрый дедовский метод лужения жил. Вам понадобится паяльник, припой, канифоль, и конечно же точка подключения на 220 В (в простонародье розетка, да и вряд ли вы найдёте паяльник на 380 В).

Итак, вооружившись данным инструментом вам необходимо зачистить жилу, в зависимости от места, к которому будет подключена жила (двигатель, кабельная скрутка или автоматический выключатель), на разную длину.

Например, при подключении двигателя вам необходимо изготовить «кольцо» соответственно зачистить жилы в зависимости от размера клеммника (который зависит в свою очередь от мощности подключаемого электроприбора на 20-30 мм. При соединении нескольких жил с последующим скручиванием вам лучше зачистить на 25-35 мм в зависимости от сечения жилы. При подключении автомата прямой отрезок на 10-15 мм. Для зачистки жил от изоляции советую пользоваться инструментом типа КСИ (клещи для снятия изоляции) или как его сейчас ещё называют стриппер.

В случае при скручивании жил не обязательно пользоваться пайкой, так как на сегодняшний день существуют пружинные зажимы типа СИЗ (соединительный изолированный зажим) и они позволяют осуществить электромонтаж проводки наиболее быстро и не менее качественно, чем при использовании пайки. В случае применения СИЗов вам не придется использовать изоленту или термоусаживаемую трубку для изоляции ваших скруток.

Так например, если взять кабель с алюминиевыми жилами и подключить электрический обогреватель, то через какое-то время изоляция кабеля расплавится, а жила превратится в нечто похожее на старый фарфор, который треснет в любой момент. Это произойдёт из-за того что соединение не обеспечивает надёжный электрический контакт и не имеет механической прочности. А при опрессовке, сварке, или пайке концов проводов или кабелей по технологии описанной выше вопросов связанных с оконцеванием не возникнет и пожара можно избежать.

Подводя итоги хочу сказать, что если вы собрались делать ремонт и менять электропроводку то используйте медный кабель с однопроволочными жилами. Если вам нужно подключить двигатель мостового крана или экскаватора то используйте гибкие кабели и опрессовывайте их соответствующими наконечниками. Инструмент типа пресс-клещи и клещи для снятия изоляции помогут оголить жилы, подготовить их к опрессовке.

Когда размеры жилы более 16 мм2, используйте соответствующие матрицы гидравлического пресса. Если вы не доверяете производителю кабеля или наконечников, то обязательно делайте надпил напильником или надфилем, чтобы убедиться что это действительно медный кабель или наконечник, а также не забывайте, что качественные наконечники обязательно покрыты специальным слоем олова, которые защищают материал жилы от окисления.

Такие наконечники прослужат вам дольше и, соответственно, вы будете уверены в надёжном контакте соединения. Качественные наконечники выполнены по ГОСТу, менее надёжные изделия для оконцевания изготавливают по ТУ.

И в заключении, пользуясь соответствующим инструментом, имеющим сертификат производителя, а не пассатижами и ножом, как это делают не квалифицированные «специалисты» вы повышаете шанс сделать свою работу качественно надёжно и быстро.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Заключение

Несмотря на то, что электромонтаж можно произвести и без материалов, о которых сегодня шла речь, обжимка проводов повышает качество соединений и добавляет безопасности. А значит не стоит экономить на приобретении подобных изделий и игнорировать их использование.

Надеемся, что сегодняшняя информация была полезна читателю. Мы будем рады ответить на возникшие вопросы в обсуждении ниже. Пишите, спрашивайте или делитесь собственным опытом использования наконечников для кабелей в процессе электромонтажных работ.

Напоследок предлагаем к просмотру интересное и поучительное видео по теме:
