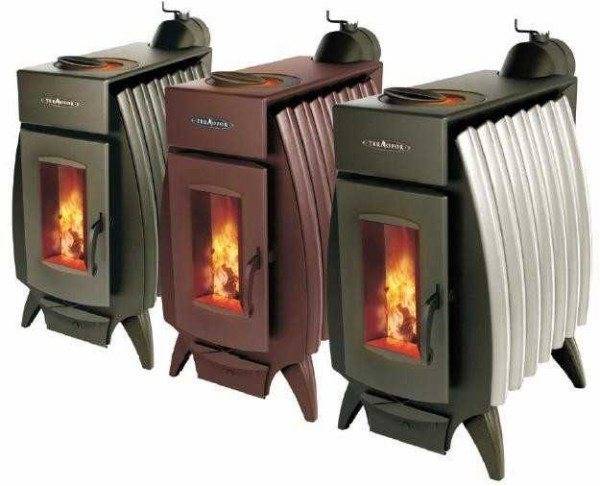

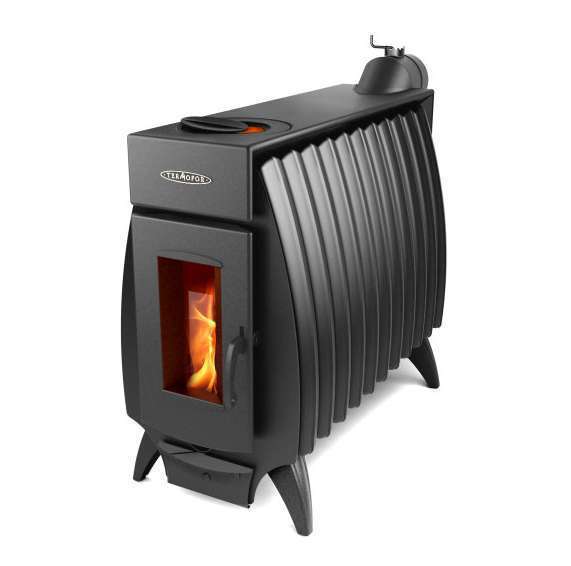

Огонь-Батарея: характеристики, назначение и требования, модельный ряд

Огонь-батарея с водяным контуром

Наличие литеры «Б» в названии модификации печи Огонь-батарея (например, печь Огонь-батарея 9Б) означает наличие бака-теплообменника внутри топливника печи. Он предназначен для нагрева воды для бытовых нужд. Сам теплообменник имеет небольшой объём – 1,3 л, но способен нагреть воду в присоединённом выносном баке объёмом до 100 л. Для этого выносной бак и теплообменник необходимо соединить трубами; штуцеры для присоединения системы водонагрева выступают на задней стенке печи (наружная резьба G3/4). Принцип действия бака-теплообменника основан на физических свойствах горячей воды подниматься, а холодной — опускаться. Таким образом, создав возможность для круговорота воды в системе нагрева, вода в выносном баке постепенно нагревается, и Вы имеете возможность горячей водой помыть или помыться.

Статья «Всё о теплообменниках» подробно рассказывает о нюансах, размерах и мерах предосторожности при монтаже системы водонагрева с использованием встроенного в печь теплообменника. Удобство монтажа и эксплуатации отопительных печей ТМF Огонь-батарея

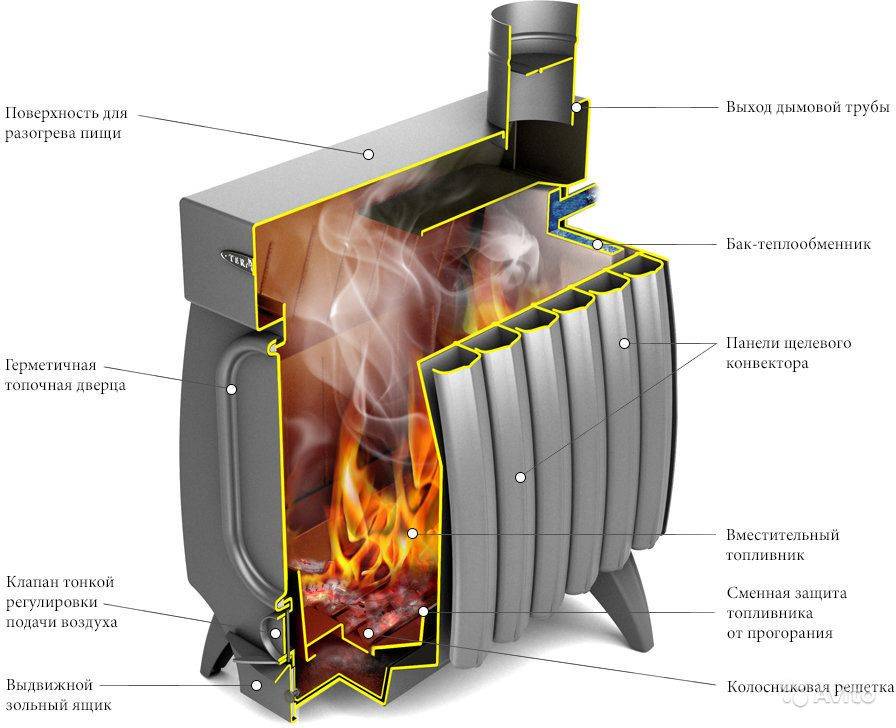

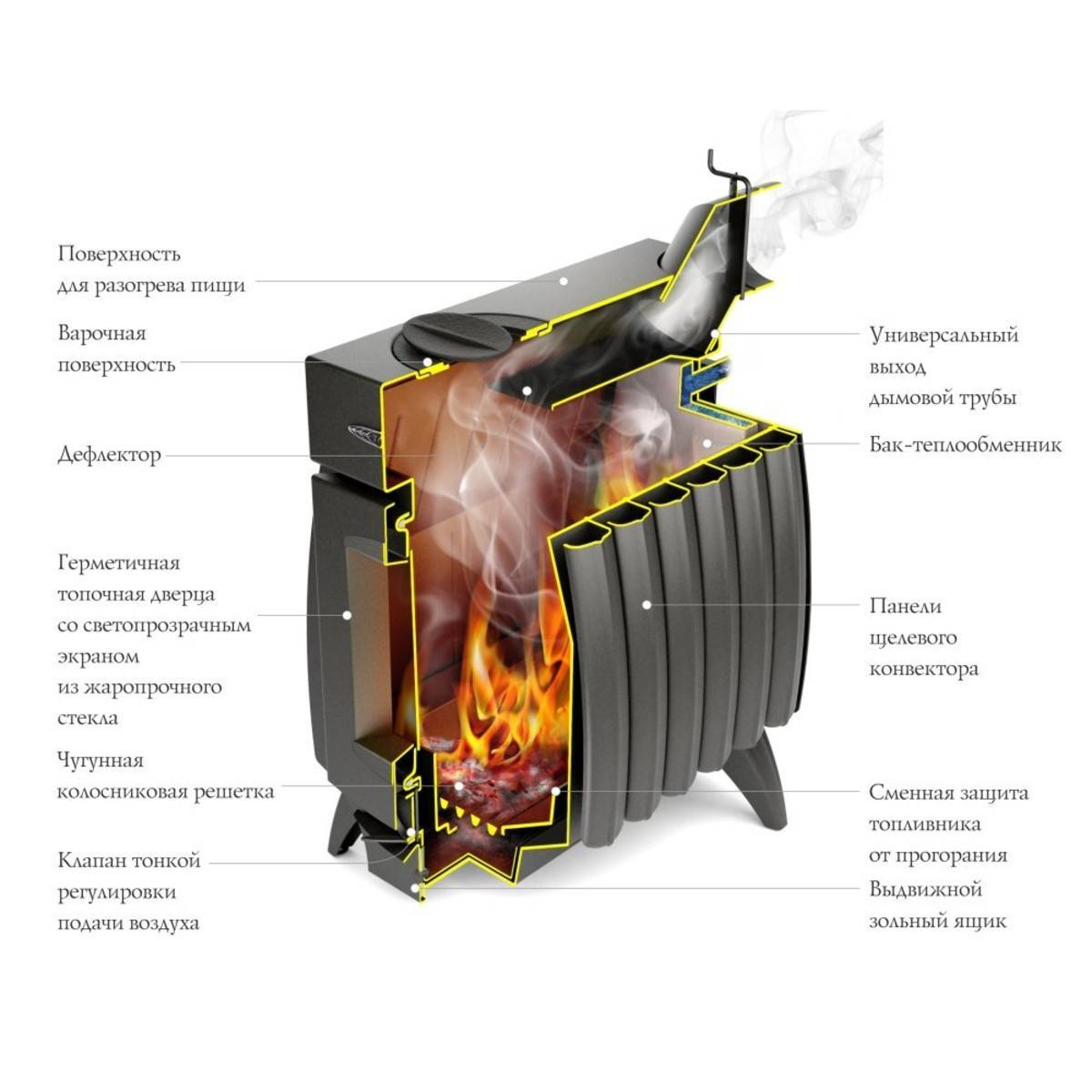

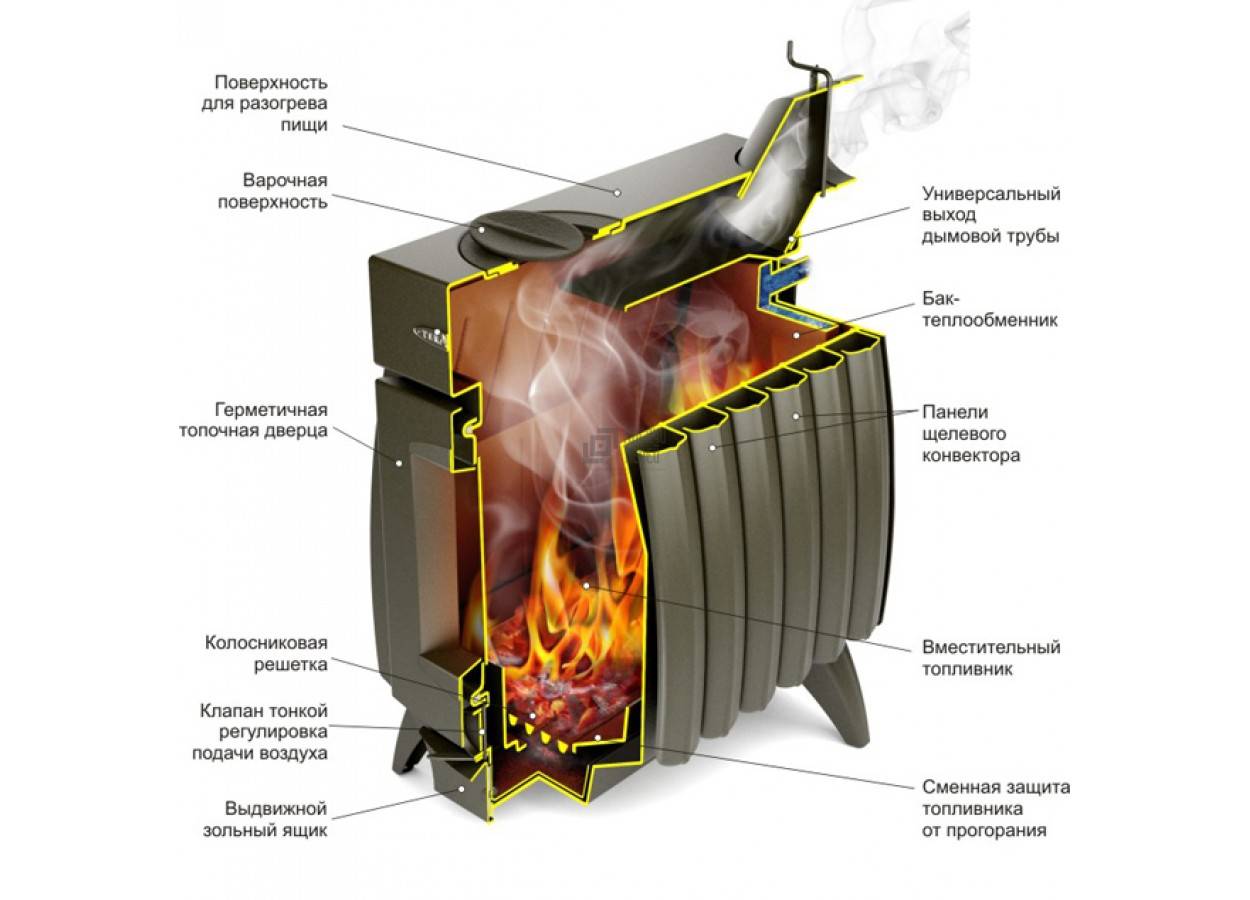

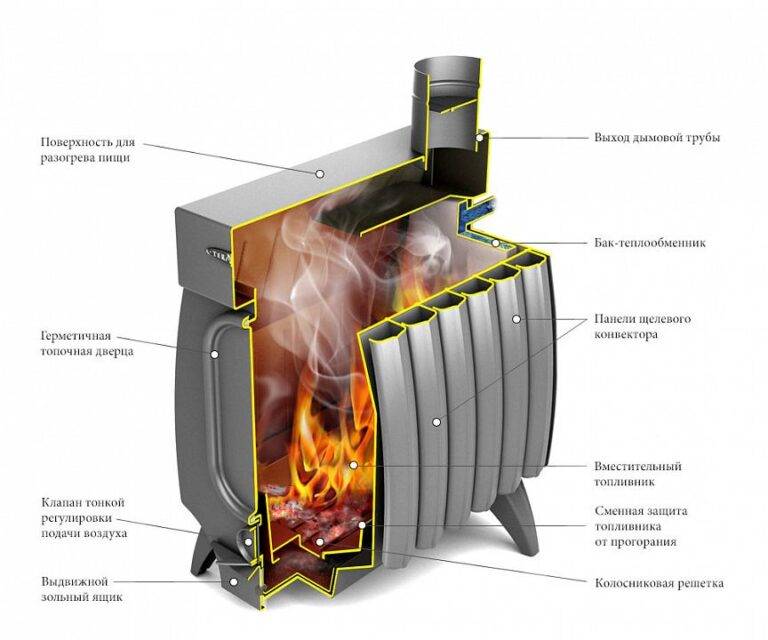

Удобство монтажа и эксплуатации отопительных печей ТМF Огонь-батарея

Готовить и греть воду с помощью отопительной печи – это, конечно, хорошо, — скажете Вы. — Но сначала её надо установить, затем каждый день топить, а ещё периодически чистить. Мы сделали всё, чтобы делать это было легко и удобно!

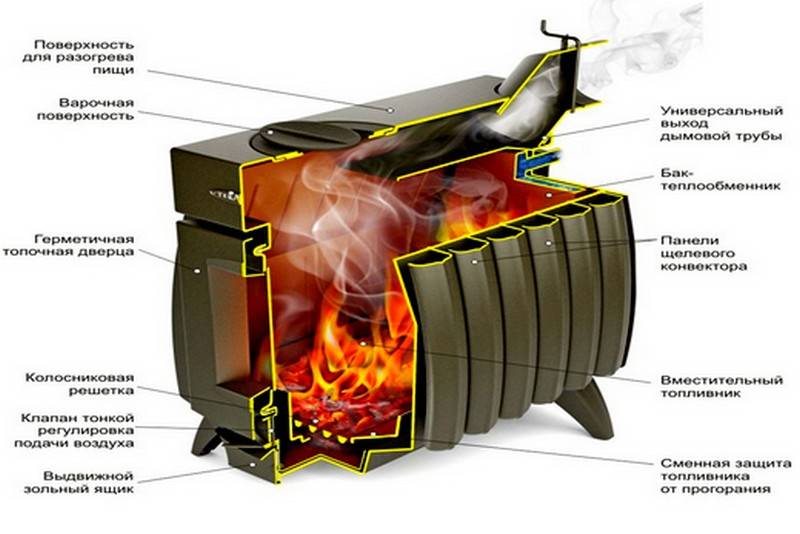

Универсальный выход дымовой трубы позволяет выводить дымовую трубу и вверх, и назад . Примечание! Печи Огонь-батарея Лайт (см. ниже) имеют только один вариант выхода дымовой трубы – вверх.

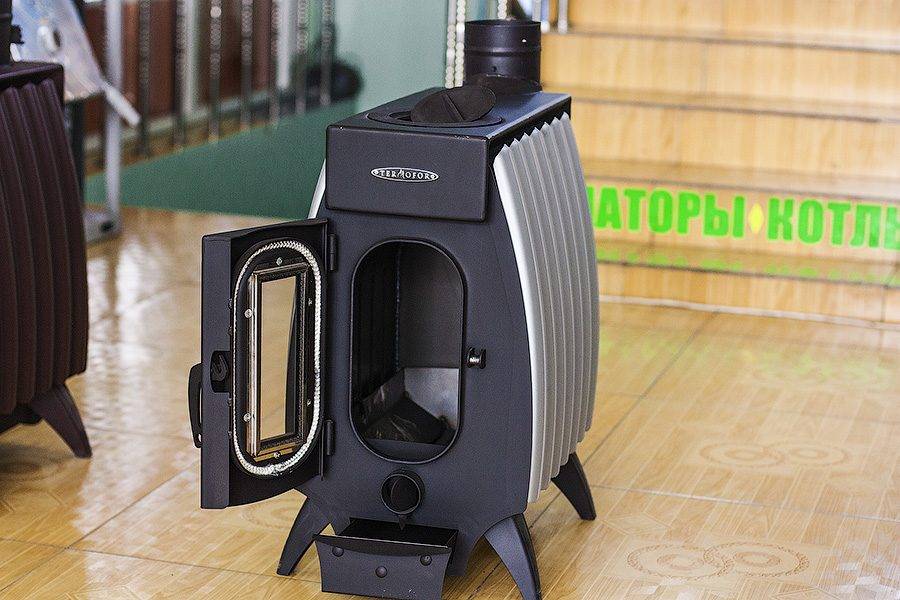

Большая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.

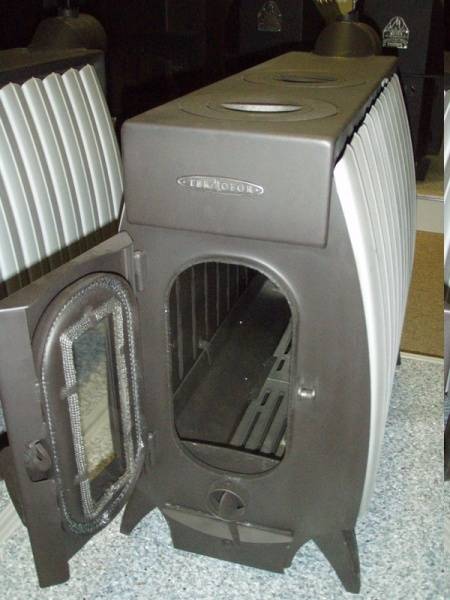

Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения.
На дверце имеется светопрозрачный экран из жаропрочного стекла «SCHOTT ROBAX». Оно не просто придаёт печи изысканный вид. Через это окошечко удобно контролировать процесс горения. Стекло самоочищающееся.
Продуманная геометрия топливника исключает скопление непрогоревшего топлива, которое постепенно ссыпается на колосник под действием силы тяжести.
Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей. При необходимости защита легко меняется на новую в домашних условиях.
Чтобы удалить золу из зольного ящика, не нужно ящик переворачивать, достаточно лишь наклонить его, как совок с мусором. Легко и удобно!

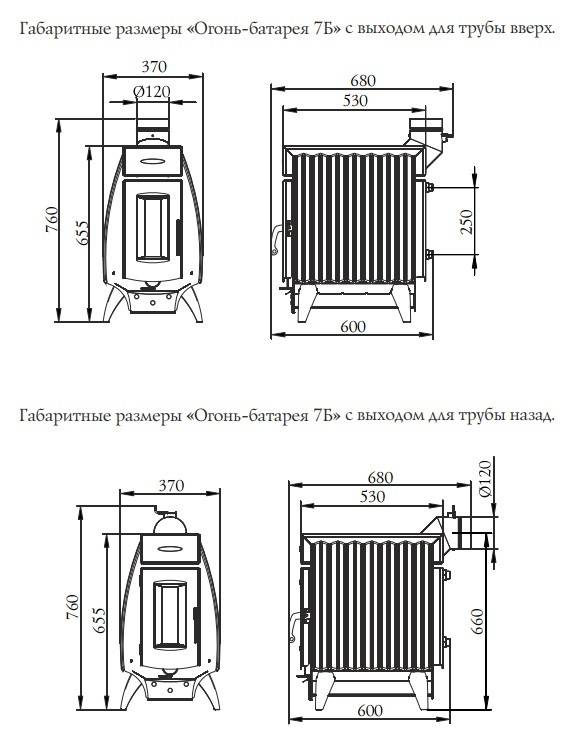

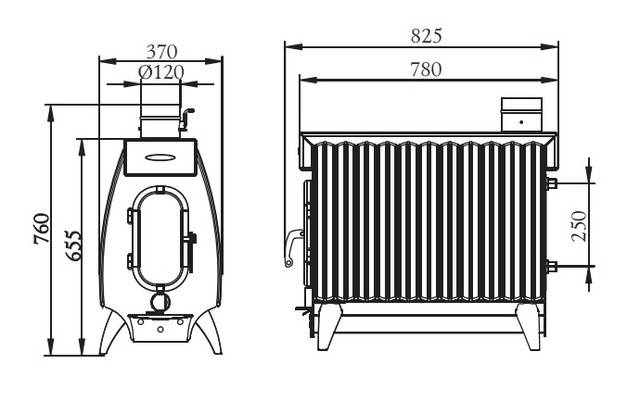

Отопительная печь ТМF Огонь-батарея Характеристики и размеры

Таблица – лучший способ систематизации данных. Спросите Менделеева, он подтвердит. Поэтому мы собрали для Вас в одну таблицу все характеристики печей Огонь-батарея, смотрите:

Модель Огонь-батарея	5	5Б	7	7Б	9	9Б	11	11Б
Вид топлива	Дрова, торфобрикеты, пеллеты, древесно-стружечные брикеты для обогревателей закрытого типа
Объем отапливаемого помещения, мах	100 куб. м	150 куб. м	200 куб. м	250 куб. м
Номинальная мощность	6 кВт	10 кВт	13 кВт	16 кВт
Ширина	37 см
Глубина	55,5 см	68 см	80,5 см	93 см
Высота	76 см
Масса	42 кг	44 кг	52 кг	54 кг	60 кг	63 кг	72 кг	75 кг
Проём топочной дверцы	15*30 см
Длина полена, мах	29,5 см	27,5 см	42 см	40 см	54,5 см	52,5 см	67 см	65 см
Объём камеры сгорания	35 л	32 л	47 л	45 л	62 л	59 л	76 л	73 л
Объём загрузки топлива, мах	30 л	27 л	42 л	40 л	57 л	54 л	71 л	68 л
Диаметр дымохода	120 мм
Рекомендуемая высота дымохода	5 м
Объём бака-теплообменника	—	1,3 л	—	1,3 л	—	1,3 л	—	1,3 л

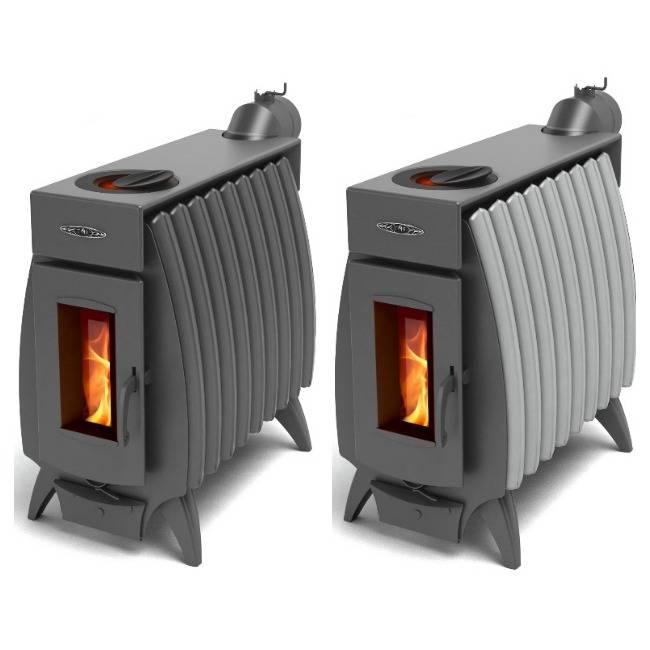

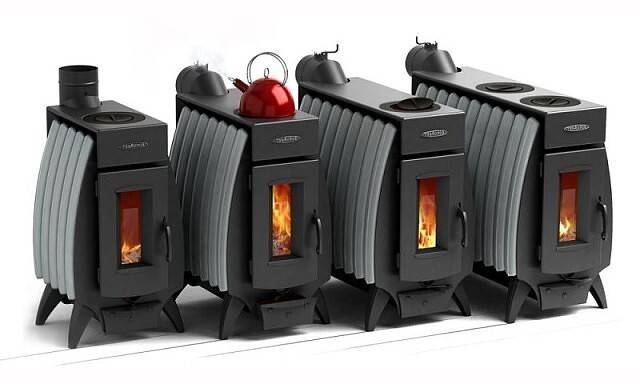

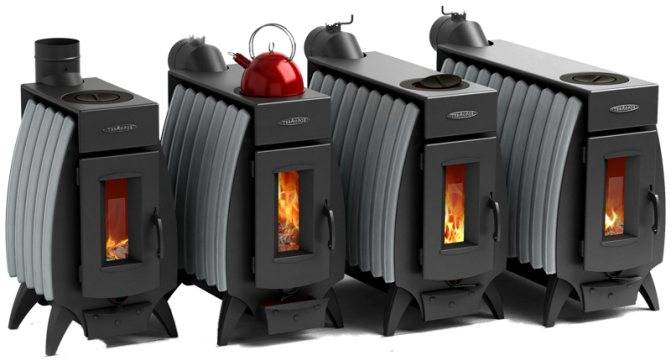

Виды печей

В зависимости от мощности печи делятся на 4 типа:

Огонь Батарея 5.

Огонь Батарея 7.

Огонь Батарея 9.

Огонь Батарея 11.

Печи имеют разную степень комплектации, разделяются на стандартный вариант и эконом, который носит название Лайт и имеет отличия:

Эконом вариант идет без конфорок.
Дымоход может быть только прямым.
В дверь не вставлено стекло, через которое проходит контроль над горением.
Из-за отсутствия колосников и зольника, продукты сгорания убираются вручную.
Отсутствие конвекторов.

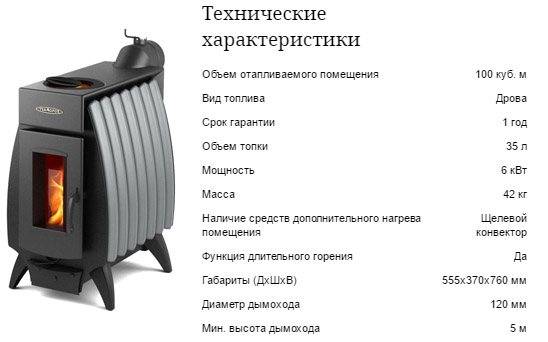

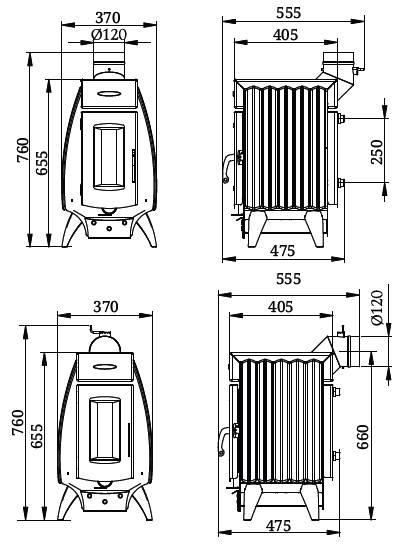

Огонь Батарея 5

Печь Огонь Батарея 5 имеет следующие технические характеристики.

Отапливаемое помещение в куб. м	до 100
Используемое топливо	дрова
Мощность кВТ	6
Глубинный размер, мм	555
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	42
Дымоход, диаметр трубы, мм	120

Дополнительные преимущества:

Сверху расположена чугунная конфорка. На ней можно готовить пищу, вести сверху загрузку дров и прочистку печи.
Теплообменник изготовлен из нержавеющей стали.
Имеет эффективно работающие щелевые конвекторы.
Большое топливное пространство.
Регулировку процессом горения.
Вывод дымовой трубы может проходить как вверх, так и вниз.
Все сгоревшее топливо опускаются вниз.

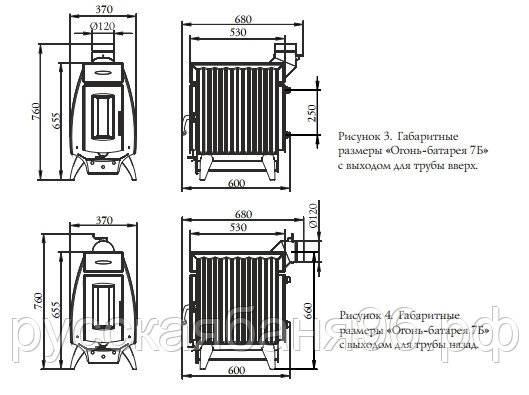

Огонь Батарея 7

Модель Огонь Батарея 7 имеет увеличенную камеру топки.

Характеристики:

Отапливаемое помещение в куб. м	до 150
Используемое топливо	дрова
Мощность кВТ	6
Глубинный размер, мм	680
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	60
Дымоход, диаметр трубы, мм	120

Преимущества:

2 варианта подключения, сзади и спереди, в зависимости от того, как позволяет обстановка помещения.
Наличие непроницаемой, стеклянной перегородки.
Сверху находится чугунная конфорка из 2 кругов.
Дожиг газов. Присутствует только у этой модификации.
Чугунные колосники.
Наличие герметичной емкости для сбора золы.

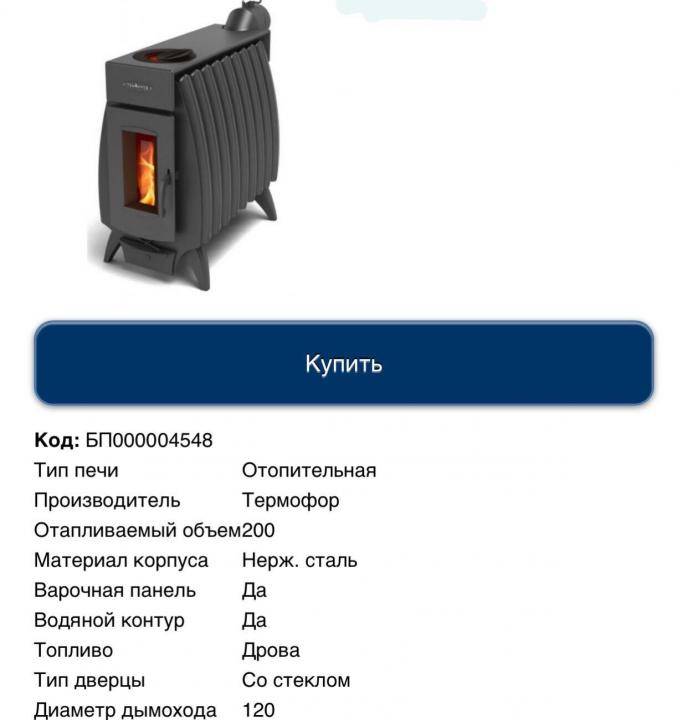

Огонь Батарея 9

Для печей Огонь Батареи 9 характерны особенности:

С каждой стороны присутствуют по 9 ребер щелевого радиатора.
Более высокую производительность.
Для серии «Б» предусмотрен в комплекте нержавеющий бак. Имеется возможность подключение до 2 батарей.

Остальные характеристики.

Отапливаемое помещение в куб. м	до 200
Используемое топливо	дрова
Мощность кВТ	13
Глубинный размер, мм	805
Ширина аппарата, мм	370
Высота, мм	760
Вес, кг	70
Дымоход, диаметр трубы, мм	120

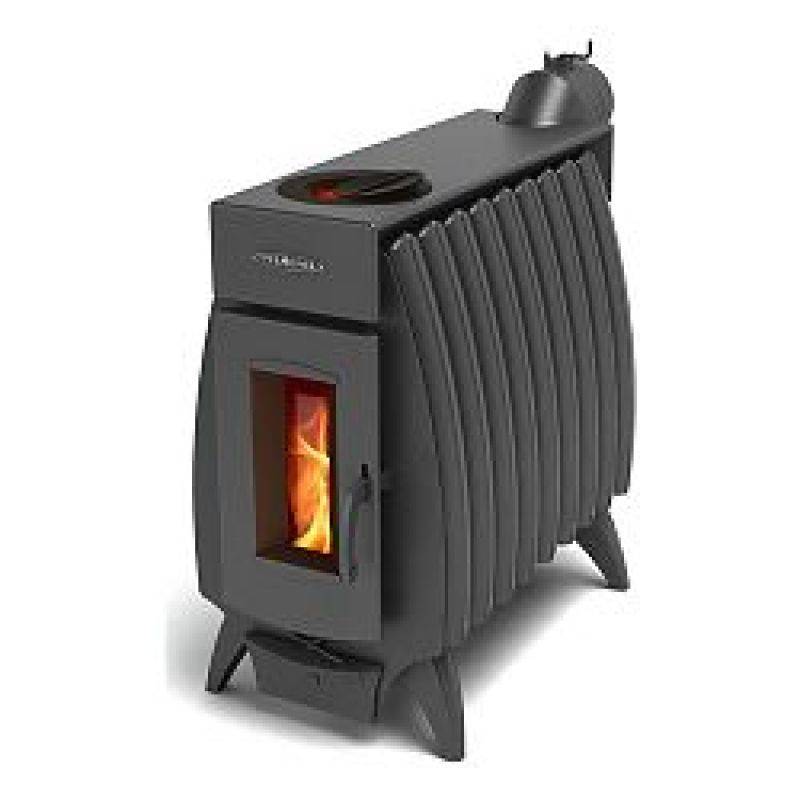

Огонь Батарея 11

Лучший представитель фирмы Терфомор. Из всех модификаций у нее самый большой размер топливного пространства. Предусматривается небольшое количество закладок, даже в случае длительного горения. Она прекрасно обогревает помещение, не занимая большой территории. Сведено к минимуму участие человека, поскольку идет применение цифровых технологий.

Техническая характеристика печи.

Объем отапливаемого помещения, м куб.	250
Мощность, кВт	16
Ширина дверцы для топки, мм	150
Высота дверцы для топки, мм	300
Общая масса, кг	72
Объем теплообменника, л	1,3
Топка, л	76
Загрузочный объем топлива, л	68
Длина закладываемых дров, мм	670
Дымоход, диаметр, мм	120

Порядок изготовления

Сверните картон с выпуклой стороны в цилиндры разных размеров так сильно, как сможете. Разрежьте ножницами вдоль ребер. Цилиндры по длине должны варьироваться от 12 до 20 сантиметров.
Закрепите полученные поленья при помощи силиконового пистолета, чтобы цилиндры не развернулись.
Сделайте еще несколько цилиндров, на этот раз поменьше, примерно 2-5 см. и закрепите при помощи горячего силикона.
С помощью ножниц или канцелярского ножа отрежьте маленькие цилиндры с одной стороны под углом примерно 45 градусов, а с другой ровно поперек (под углом 90 градусов). Эти кусочки будут имитировать ветки, которые торчат из бревен. Должно получиться примерно так:
Прикрепите клеем короткие цилиндры (ветки) к основному корпусу искусственного полена угловой стороной. Используйте изоленту до тех пор, пока горячий клей не остынет.
Прежде чем наносить декоративную штукатурку на цилиндры, необходимо удалить всю изоленту с внешней стороны корпуса. Для смешивания штукатурки можете использовать любые подручные материалы и даже свои руки.
Перемешивайте штукатурку, пока не получите нужную консистенцию. Обычно в инструкциях сказано, что нужно смешивать штукатурку с водой в пропорции 2/1, но в действительности приходится добавлять немного больше штукатурки для того, чтобы получить вязкую тонкую смесь, похожую на консистенцию жидкой овсяной каши.
Пальцами распределите штукатурку на цилиндрах вдоль направления ребер картона. При этом смесь наносите только на корпус полена, торцы веток оставьте чистыми для того, чтобы придать естественный эффект дерева.
Оставьте сохнуть полученную конструкцию как минимум на пару часов.
Установите искусственные дрова в камин, налейте бокал вина, возьмите любимую книгу и почувствуйте теплоту

Возможно,

Общее описание

Описываемые печи быстро и эффективно нагревают воздух в помещении. Согласно заверениям производителей, полная закладка дров может гореть от 8 до 16 часов. Длительность горения зависит от влажности используемой древесины.

Основное требование – использовать только дрова. Чтобы предотвратить появление большого количества сажи и конденсата, стоит использовать только сухую древесину. Для обогрева помещений используется режим тления. Сначала интенсивное горение с открытыми задвижками. После стабилизации тяги они закрываются, и печка начинает работать в режиме тления.

Если вы приобретаете печку для обогрева дома, в котором вы не проживаете постоянно, описываемые изделия являются идеальным вариантом. Они позволяют за короткое время поднять температуру воздуха в помещении. Модели описываемого типа превосходят по эффективности многие изделия от того же производителя.

Описываемые изделия имеют конфорку, на которой можно быстро подогреть чайник или приготовить пищу. Следует помнить, что когда печь переходит в режим тления, конфорка может использоваться только для поддержания температуры чайника.

Также стоит помнить, что эконом версии описываемых конструкций не имеют конфорки и поэтому могут использоваться только для обогрева помещения

Важно помнить и о том. Что во время растопки при отсутствии тяги в помещение может проникать дым

Но это происходит только в том, случае, если дымоход создавался неправильно или засорился. Также это иногда происходит во время растопки, что бывает со многими печами.

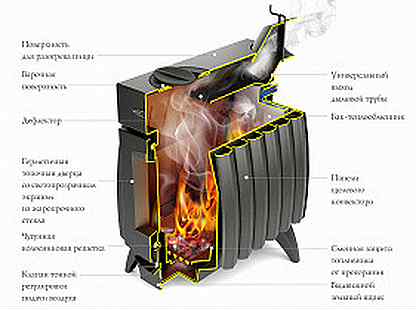

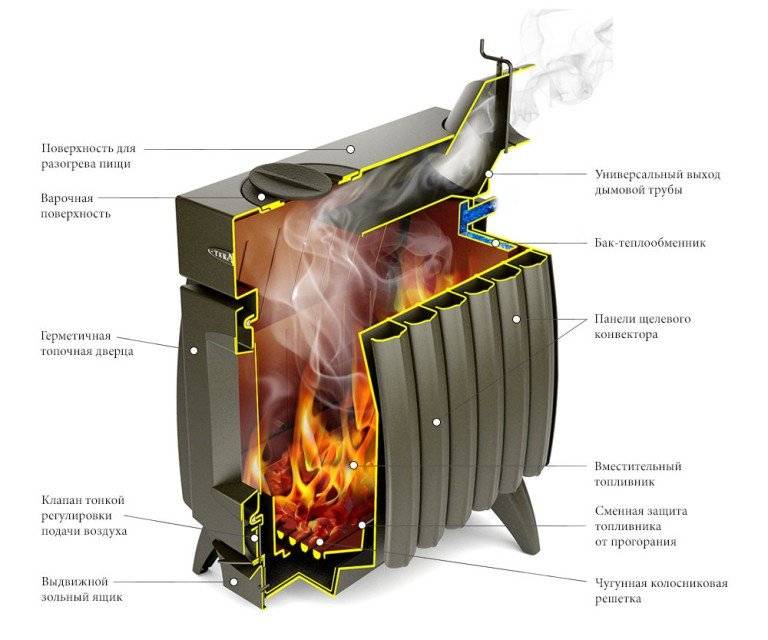

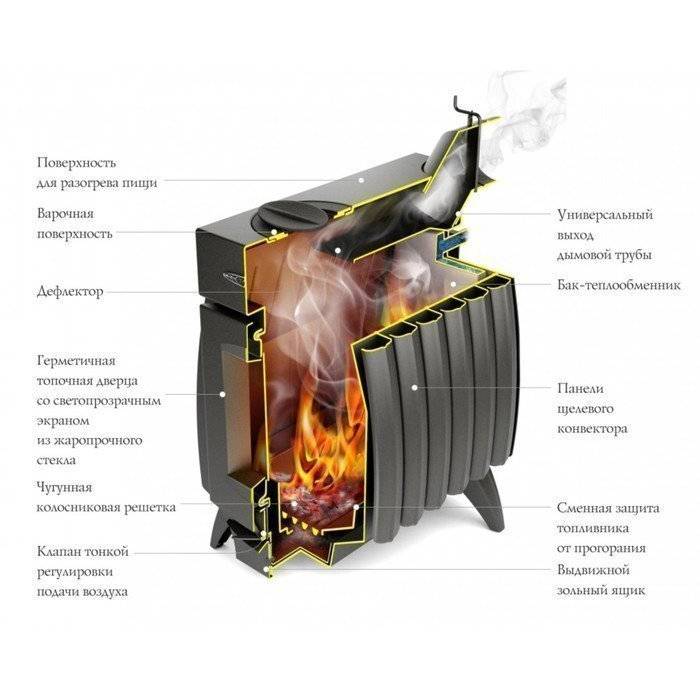

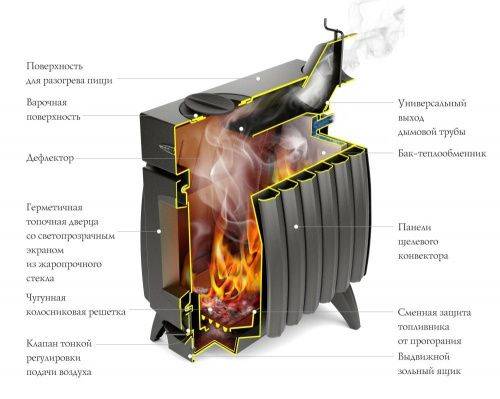

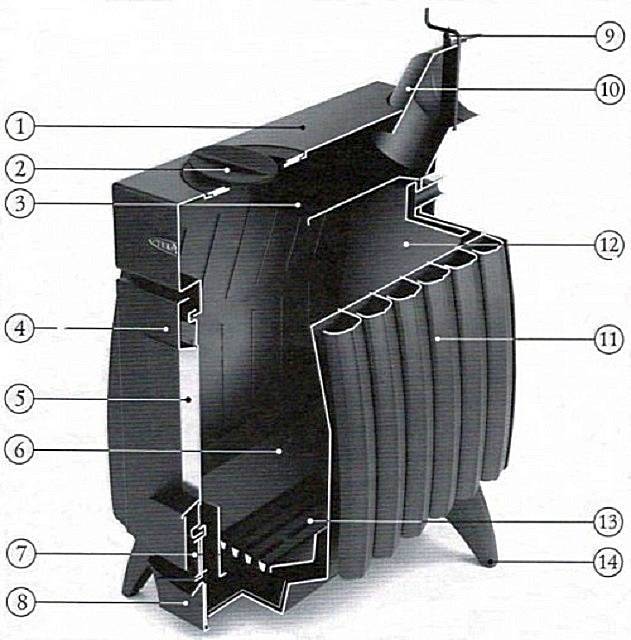

Конструкция

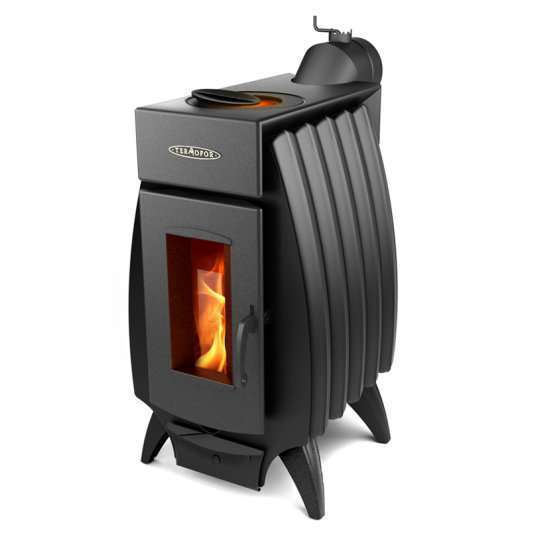

Отличается от других необычной формой и стильным дизайном, позволяющим вписать ее в любой интерьер. Она оснащена конфоркой из чугуна с двумя кольцами разных диаметров, что предоставляет возможность готовить еду на открытом огне в посуде разнообразных размеров и чистить поверхность устройства от сажи. Присутствует выбор режима горения, благодаря чему регулируется интенсивность работы печи. Загрузка древесины осуществляется как через конфорочные отверстия, так и через широкие боковые дверцы.

Среди прочих преимуществ стоит отметить отсутствие жестокого инфракрасного излучения. Судя по отзывам о печах компании Термофор Огонь-Батарея, — щелевые конвекторы около 77 % тепла преобразуют в мягкий конвекционный поток. Теплообменник изготовлен из нержавеющей стали и позволяет подогревать воду для различных бытовых нужд. Конструкция дымоотвода допускает его вывод назад и вверх. Фиксатор положения печной заслонки крепко держит ее в выбранном положении.

Геометрия топливника исключает возможность скопления недогоревших углей, что подтверждается многочисленными отзывами покупателей. В процессе работы печи они осыпаются под действием силы тяжести вниз на колосник. Топливник оснащен сменной защитой от прогорания. Зольник имеет замок, благодаря которому не происходит спонтанный забор воздуха из помещения, однако при этом очищение его от золы осуществляется очень просто. В силу того, что печка собирается роботом, она имеет высокое качество сварки. Кроме того — все сварные швы расположены внутри.

Мнения пользователей

«Купил печь для гаража Термофор серии Лайт 5Б Огонь-Батарея, ориентируясь на отзывы в интернете. Первое время жалел о том, что поскупился на вариант со стеклом в дверке, но потом привык. Особенно оценил подключение к водяному контуру батареи с компрессионным бачком, заполненным антифризом, — все-таки хорошо, что взял печь с теплообменником! Сейчас в гараже тепло круглый год».

Олег Васильев, Казань.

«Давно смотрел на печки Огонь-батарея и наконец решил себе на дачу аналогичную поставить. Первое, что хочется отметить — ее экономичность. Одной закладки дров хватает как минимум на ночь. В прежней кирпичной печи их уходило в 2–4 раза больше! А в этой и скорость прогрева выше. Места занимает немного, отлично вписывается в интерьер гостиной. Я крайне доволен».

Даниил, Москва.

«Привлекли отзывы друзей о данных печах, отчего приобрел и себе такую. Но в моей модели Огонь-батарея 5 уж очень короткая топка — всего 30 см, хотя и достаточно высокая. Из-за этого постоянно приходится подбрасывать дрова. Разочарован — нельзя даже отойти надолго, иначе по-новой приходится затапливать».

Иван, Тверь.

«Год назад родители купили печь дровяную Огонь-Батарея 9 для отопления домика в деревне, площадью в 220 м3. Решили наконец разобрать старую кирпичную и установить что-то более компактное. До сих пор радуются — и места в помещении стало больше и с функциями прежней печи отлично справляется, как и следовало из отзывов других ее обладателей».

Ирина, Москва.

Особенности агрегата

Перед покупкой печи необходимо изучить ее отличия от другого отопительного оборудования.

Дизайн

Внешнее оформление лаконично, что подходит для дизайна любого помещения. Цельносварной металлический корпус покрыт темно-серой порошковой краской, стойкой к температурному воздействию. Створка вытянута по вертикали для удобства раскладывания топлива. Внизу топочного отсека находится металлический лист, предотвращающий прогорание. Для дополнительной герметичности контур дверки и зольника оформлен термостойким шнуром.

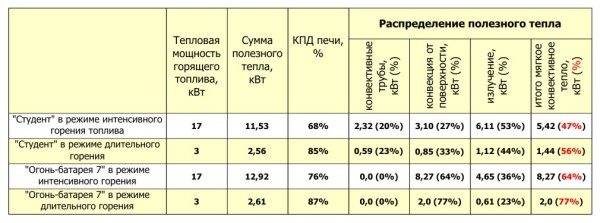

Тепловой поток

За счет выступов ребер получается мягкое тепловое излучение, а не горячий жар. В сравнении с модификациями без экранирования греется вся комната, а не только припечная зона. Инфракрасное и тепловое излучение соотносятся в равных пропорциях, поэтому воздух рядом с печью не обжигает кожу. Наварные щелевые конвекторы на корпусе способствуют равномерному распределению нагретых воздушных масс через продольные разрезы.

Объем топливника

Топка одинакова для всей линейки изделий «Теплофора» – 35 л. Размеры проема – 15х30 см, чего достаточно для дров от 30 до 35 см в длину.

Управление интенсивностью горения

Благодаря герметичности зольника и створки подсос воздуха практически не происходит. Для регулировки интенсивности горения используются шибер под дверцей и зольник. Уменьшить скорость сгорания можно, перекрыв шибер дымовыводной трубы. Тяга снижается, а интенсивность горения – уменьшается.

В закрытом положении шиберной заслонки остается зазор в 25% от диаметра дымохода, этого достаточно для качественного отвода угарных газов.

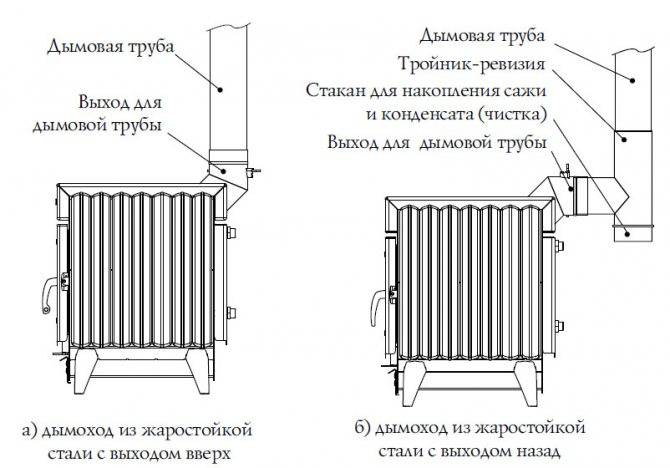

Выход дымохода

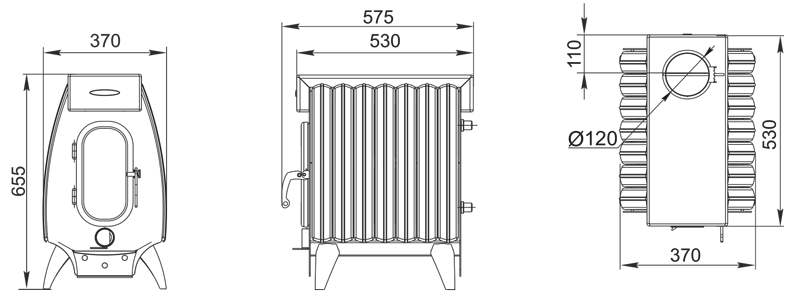

Модели с боковым и верхним выводом дымохода

Огонь-Батарея характеризуется двумя типами направления дымохода – верхним и нижним

Пользователю стоит обратить внимание на следующие моменты:

Труба выведена вверх. Внутрь топки попадают конденсат и частицы сажи. При их сгорании образуется пробка, которая устраняется только после разборки и чистки дымохода.
Труба выведена вниз. Поднятие наверх осуществляется с помощью тройника с емкостью для сбора конденсата внизу. Через отвод выполняется профилактическая чистка.

Для нормализации тяги сечение дымоотводной трубы должно быть равно выводу или немного увеличено.

Защита топливной камеры

Печка эксплуатируется в среднем 5-7 лет. По окончании этого периода возможно прогорание топки. Сменные защитные пластины продлевают срок использования агрегата. Владельцам понадобится отогнуть отверткой фиксаторы, поставить новый металлический лист и загнуть элементы назад.

Оригинальный подход

Современные камины создаются по разным технологиям, существуют системы, где огня в топке вообще нет. Огонь может быть сымитирован при помощи электрических приборов, в таких устройствах он обычно мерцает или тлеет. Может быть создана 3Д проекция огня при участии оптических приборов и света. Вне зависимости от способа получения искусственного огня, он очень похож на настоящий, завораживающий и притягивающий взгляд.

Самые простые варианты создают огонь посредством подсветки. Декоративные дрова для камина с подсветкой производятся также из керамики, но в последнее время появились достаточно качественные пластиковые варианты. Пластик позволяет удешевить процесс производства декоративных предметов, а значит сделать их доступными для более широкого круга потребителей. В то же время с визуальной стороной у таких дров все в порядке, поскольку пластик еще более эластичный и легкий в работе материал.

Эффект горения в электрокаминах создается подсвечиванием пластиковых деталей, при этом возникает ощущение, что угли в топке раскалены до красна, и на них играют языки пламени. Усиливается это ощущение легким мерцанием, которое создано во многих современных моделях.

Одними из самых передовых электрических каминов считаются аппараты, где огонь выполнен в виде 3Д модели. На экране электрокамина нарисован необходимый антураж: поленья, угли, огонь, который дополнен звуковым сопровождением. Несмотря на то, что система создает полностью искусственный огонь, эффект необходимой атмосферы достигается общим фоном и внешним видом. В некоторых случаях допустимо заложить в импровизированную топку подобных электрокаминов натуральны дрова, дабы создать еще более реалистичную картину.

Современные фальш-камина представляют собой более громоздкое сооружение, внутри которого размещены фотообои с горящим огнем или подходящая картинка. При этом заложив в топку муляжи дров или натуральную древесину, можно добиться более реалистичного вида.

Очень часто в подобных системах в связке с искусственными дровами используют свечи, огонь которых самый что ни на есть настоящий. Свечи являются отличным декоративным элементом, но не самым безопасным. Если вы планируете время от времени размещать их в своем фальш-камине, продумайте меры противопожарной безопасности: организуйте место для стекания воска, оградите воспламеняющиеся материалы от настоящего огня.

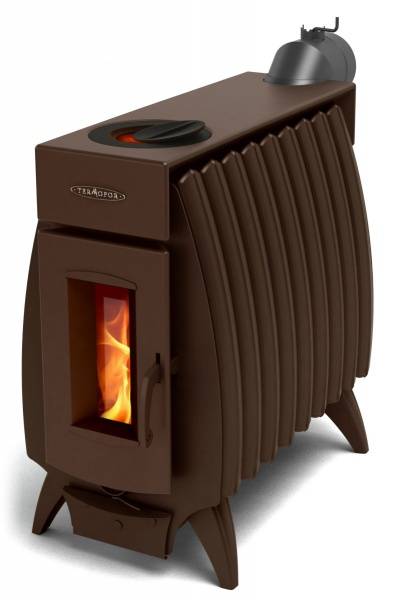

Дизайн печей

Если говорить об отличиях описываемых изделий от предыдущих серий, следует отметить более стильный дизайн. Конструкция изделий разработана таким образом. Чтобы на корпусе было минимальное количество сварных швов.

Такие печки можно устанавливать практически в любом помещении, не боясь, что они испортят оформление комнаты. Нагревание воздуха до комфортной температуры может происходить в течение 15 минут.

Описываемые изделия могут быть установлены в помещениях, оформленных в самых разных стилях, поэтому во время покупки можно не волноваться, что печь испортит внутреннее оформление.

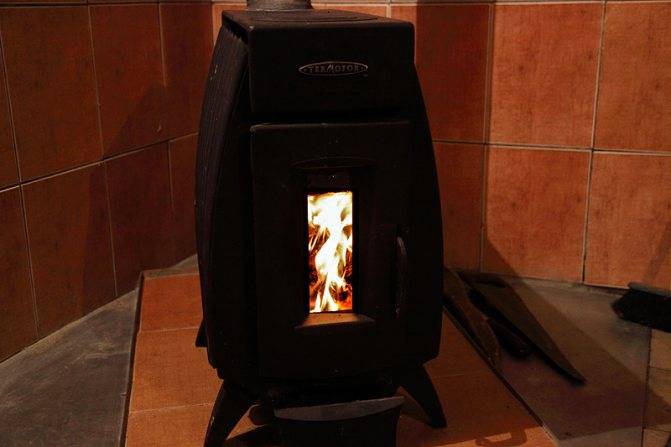

Особенности установки

Согласно схеме сборки комплектующих Огонь-батареи — защиту для топливника монтируют в нижней части печной топки, а ближе к задней стенке оставляют место для колосника, он должен быть в посадочном месте защиты. В патрубок дымоотвода вставляется выход трубы, предварительно развернутый в нужную сторону. Место стыковки ее с патрубком уплотняют огнеупорным герметиком, а отверстие на варочном настиле закрывают крышкой конфорки.

В выбранном под размещение печи помещении соблюдают условия пожарной безопасности:

Стены из подверженных воздействию огня материалов защищают слоем штукатурки в 25 см по металлической сетке, либо закрывают листами из металла (от пола до уровня выше печи на 25 см).
В месте вывода (в потолке) дымоходной трубы осуществляют разделку.
Пол вдоль печи и под ней защищают металлическими листами.
При монтаже дымоотвода в домах с крышами из пожароопасных материалов обязательно изолировать его искроуловителем из металлической сетки (размеры до 5х5 мм) и обложить вокруг негорючими теплоизоляторами.

Требования к размещению:

Удаленность от топочной дверцы до противоположной стены должна быть более 125 см.
Расстояние между верхом печи и неизолированным потолком — не менее 120 см.
От внешней поверхности до дымохода и стены следует оставлять пространство в 50 см (или в 38, если организована защита помещения с применением металлических листов)
Между полом и дном зольника соблюдается расстояние в 14 см.
У трубы дымоотвода желательно минимальное количество колен. Если она выведена в обратную сторону, то соединяется с печью через тройник-ревизию.
Монтаж моделей, оснащенных теплообменниками, должен осуществляться квалифицированными специалистами.

Модификации и стоимость

Огонь-батарея представлена рядом разных модификаций. Они отличаются габаритами, весом, числом щелевых конвекторов, объемом топливника и так далее. При желании купить печь можно выбрать один из имеющихся вариантов расцветки: атрацит, шоколад или металлик. Часть печей оснащена конфоркой из чугуна с двумя кольцами, отличающихся по диаметру, — она позволяет помимо приготовления пищи осуществлять загрузку дров сверху.

Есть модификации, обозначенные литерой Б, — они включают теплообменник из нержавеющей стали, служащий для нагрева воды под бытовые нужды. Также, печи Термофор выпускаются с разным количеством конвекторных секций — 5, 7, 9 и 11. Выбор зависит от объема отапливаемого помещения.

Базовая линейка снабжена термостойким самоочищающимся стеклом японского производства, размещенным на дверке топливника. Оно позволяет воссоздать эффект камина, а также упрощает настройку функционирования. Данные модели включают универсальный выход дымоходной трубы с возможностью отводить ее вверх или в обратную сторону.

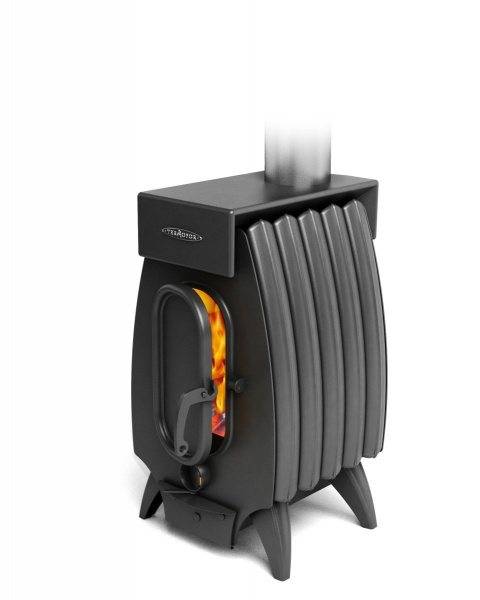

При желании сэкономить, следует обратить внимание на линейку Лайт — цены на печи для дачи Огонь-Батарея этого вида несколько ниже, а отличия от базового не столь существенны. Дымоотвод ориентирован только вертикально, конфорки отсутствуют, дверца не имеет остекления

Цветовое исполнение и количество конвекционных секций такое же, как у печей классической серии.

Стоимость и основные характеристики:

Огонь батарея
Модель	Объем отапливаемого помещения, м3	Размеры, мм	Цена, рубли
5Б	100	650х370х405	12 999
7	150	650х370х530	12 990
7Б	14 899
9	200	370х760х805	16 590
9Б	17 890
11	250	650х370х930	17 890
11Б	18 890

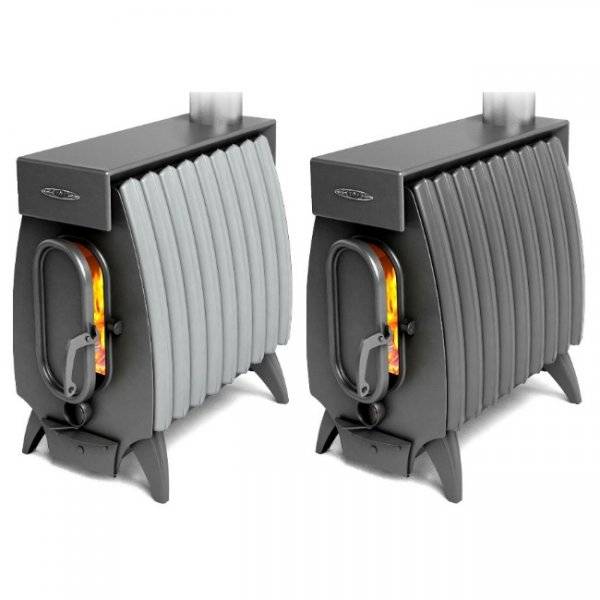

Огонь-батарея Лайт
5	100	760х370х450	9 396
5Б	11 289
7	150	760х370х575	11 296
9	200	760х370х700	13 890
11	250	760х370х825	14 990

https://youtube.com/watch?v=teUO2eHPrfY

Виды печек марки Огонь Батарея

Если подсчитать, завод Термофор, выпускает около 12 различных модификаций в серии Огонь Батарея. Для облегчения выбора, все печи делят между собой по нескольким признакам:

Базовая модификация – воздухогрейные котлы, оснащенные стеклянной вставкой топочной дверцы и варочной поверхностью.

Серия Лайт – печки без дополнительного функционала.

Индекс «Б» – модель с встроенным теплообменником.

В каждой серии, присутствует три модификации, что дает возможность подобрать оптимально подходящую печку.
