Монтаж огнезащитного покрытия воздуховодов

Назначение каналов дымоудаления

Как показывает статистика, большая часть жертв пожаров гибнет вовсе не от воздействия открытого огня и высоких температур. Гораздо большую опасность представляют продукты горения, выделяющиеся в воздух – угарные газы. Первые симптомы отравления проявляются уже при концентрации СО в воздухе, равном 0,1%. А при концентрации угарного газа в организме человека, равной 5 мг СО на 1 литр крови, наступает мгновенная потеря сознания и смерть в течении одной-двух минут.

Не меньшую опасность представляет и высокая задымленность помещений при пожаре. Находящиеся в горящем здании люди, лишенные зрительных ориентиров не могут найти выход из него, впадают в панику, тем самым лишая себя последних шансов на спасение

Поэтому столь важно уделять внимание эффективно действующему комплексу дымоудаления

В некоторых производственных и общественно-административных зданиях нет отдельной системы удаления дыма, а для этих целей предполагается использовать обычные вентиляционные каналы и шахты.

Но, как показывает практика, штатные вентсистемы при возникновении крупного пожара не справляются с удалением дыма. В результате в таких зданиях создается реальная угроза массовой гибели людей даже при небольшом пожаре, но сопровождающимся активным выделением угарного газа – например, при горении пластиковой отделки интерьера. Во избежание подобного рекомендуется предусматривать установку воздуховоды дымоудаления уже на этапе проектирования здания.

Главное назначение воздуховодов дымоудаления – очистка воздуха от продуктов горения и улучшение видимости внутри помещений.

Системы дымоудаления помимо воздушных каналов дымоудаления могут снабжаться дополнительными устройствами:

• Датчиками для точной фиксации места возникновения пожара.
• Приборами для оповещения находящихся в здании людей о начавшемся возгорании.
• Устройствами создания искусственных препятствий для распространения дыма по всему зданию, особенно по путям эвакуации людей – коридорам и лестничным пролетам.

Все это способствует не только своевременной эвакуации посетителей и работников, находящихся в горящем строении, но и обеспечивает условия для оперативного обнаружения очага пожара и его локализации. Сотрудники пожарной охраны МЧС, при сниженной задымленности помещений, смогут в короткие сроки произвести тушение возгорания и мероприятия по спасению людей.

Способы и материалы для защиты

Способы проведения огнезащиты:

1. изоляция с применением листовых и рулонных материалов из минеральной ваты,
2. нанесение специальных вспучивающихся красок,
3. нанесение огнеупорных мастик,
4. устройство огнезащитного барьера из теплоизоляторов,
5. комбинированный способ – применение красок и рулонных материалов.

Для огнезащиты системы принудительной вентиляции  (с использованием вентилятора) требуются виброустойчивые звуконепроницаемые материалы, так как вентустановки шумят и создают вибрацию.

Огнезащитная краска

Применяются специальные краски, лаки и эмали, вспучивающиеся под воздействием высоких температур. Образующийся слой имеет высокие теплоизоляционные свойства.

Легко и быстро  наносится. Можно наносить в труднодоступных местах, там, где более толстая изоляция не помещается – например, если трубы проложены у стены и в углу помещения. Трудоемкость этого метода примерно в 5 раз меньше, чем применение минеральных матов или мастик. Недостатки: Меньшая эффективность теплоизоляции, чем у других методов. Большинство составов имеют немалую стоимость.

Огнезащитный барьер

Для создания огнезащитного барьера используют штукатурку по сетке, устройство короба из кирпича или обетонирование. Эти методы уже малопопулярны. Штукатурка очень утяжеляет конструкцию, требует усиления креплений. Короба из кирпича иногда применяют в частном домостроении.

Обетонирование раньше применяли при строительстве промышленных и жилых зданий, сейчас оно практически не применяется.

Огнеупорная мастика

На поверхность воздуховодов наносятся толстым слоем всевозможные пасты и мастики на основе фосфатов, жидкого стекла (силикатов), минерального или асбестового волокна, минерала нефелина. Толщина покрытия  – от 10 до 50 мм. Эффективный способ огнезащиты, к тому же недорогой и достаточно легкий и с не слишком большими трудозатратами.

Нанесение паст требует применения специализированного оборудования, имеющегося только у организаций. Покрытие неустойчиво к влажности и попаданию осадков – влажный слой при перепадах температур растрескивается. Значительно увеличивают массу конструкций и требуют усиления креплений. Нельзя нанести покрытие на стенки воздуховодов, примыкающих к стенам.

Где купить материалы

От качества применяемых материалов зависит Ваша жизнь и жизнь Ваших близких, поэтому не стоит покупать материалы для огнезащиты на рынках и в маленьких магазинчиках – почти наверняка качество не соответствует нормативам. Покупать нужно в крупных строительных супермаркетах, с чеком и сертификатом. Вероятность купить подделку в таком случае будет минимальна.

Роль огнезащиты для вентиляционных систем

Вентиляционная система обеспечивает комфорт и безопасность в помещениях

Важной частью вентиляции являются дымоотводящие воздуховоды, которые помогают выведению токсичных продуктов горения. Именно дым наносит наибольший вред здоровью человека и может привести к летальному исходу еще на начальном этапе пожара

Поэтому снижение задымленности помещений увеличивает время на принятие мер по спасению людей и имущества.

Однако в полной мере обеспечить безопасность можно только при достаточном уровне огнестойкости вентиляционных каналов.

Трубы, по которым циркулирует воздух, выполняют из легких материалов, чтобы не перегружать несущие конструкции здания, но их сопротивляемости огню в случае пожара хватит всего на 15 минут. При этом воздуховоды дымоудаления чаще всего располагаются в тех же шахтах, где обычная вентиляция, снабжающая помещения свежим воздухом.

В случае прогорания стенок вентиляционных и дымоотводящих труб, не имеющих изоляции, дым по вентканалам быстро распространяется по всему зданию и наносит вреда не меньше, чем огонь.

Неизолированные воздуховоды несут и другую опасность: нагреваясь, они могут привести к распространению пожара по всему зданию, особенно если вблизи от труб находятся легко воспламеняемые материалы. При перегреве и прогорании вентиляционных каналов, скрытых в стенах и перекрытиях, окажутся повреждены несущие конструкции.

Выполнение огнезащиты позволяет изолировать друг от друга трубы, имеющие различное назначение, защитить от перегрева и разрушения перекрытия, предотвратить возгорание и оплавление отделочных материалов.

Рекомендуем ознакомиться:  Крепления для фиксации трубы тёплого пола

Изоляция воздуховодов замедляет распространение огня и дыма, увеличивая шансы спасения имущества, здоровья и жизни людей. Кроме того, некоторые виды огнезащитных материалов при нагревании вспениваются, препятствуя поступлению кислорода в охваченное огнем помещение. В результате пожар постепенно затухает, не получая кислородной подпитки.

Выбор и установка воздуховодов

Особых указаний по выбору марки стали воздуховода в нормах нет, но стоит упомянуть, что воздуховоды могут быть стальные, оцинкованные и из «черной» стали. Толщина стенки воздуховодов должна быть не менее 1,2 миллиметра, по классу герметичности – группа В. Соединения системы воздуховодов допускаются двух типов:

• сварные;
• фальцевый замок.

По качеству и надёжности второй вариант является более удачным.

Анализ чрезвычайных ситуаций с пожарами, а также многочисленные испытания показали, что сварной шов, при равных температурных и временных показателях, разрывается быстрее, нежели фальцевый.

По форме поперечного сечения дымоудаляющие каналы могут быть прямоугольной и округлой формы. При монтаже воздуховодов дымоудаления выбор формы особой роли на эксплуатационные показатели не оказывает. В этом случае всё зависит от выбора производителя, цен в данном регионе, удобства монтажа, формы и размера каналов под трубы вытяжки.

К монтажным работам привлекаются специальные фирмы, которые имеют необходимый опыт по данному виду работ, а также сертификат (разрешение) на допуск (возможность выполнения работ). Кроме допуска, в разных регионах нашей страны, может быть выдана выписка из реестра членов по СРО. Такой документ также разрешает предприятию выполнять установку системы дымоудаления.

Требования к воздуховодам дымоудаления

Согласно строительным и противопожарным нормативам, шахтами и каналами для удаления дыма оснащаются объекты, где имеется большое скопление народа.

К ним относятся:

• крупные производственные предприятия,
• административные и офисные здания,
• образовательные учреждения,
• торговые и развлекательные центры, концертные залы, кинотеатры, театры,
• медицинские заведения — поликлиники, больницы, профилактории и санатории,
• гостиницы и отели.

Соединение секций воздуховодов регламентируется требованиями СНиП №2-04-05 и 3-05-01 от 1985 и 1991 годов, и может быть либо сварным, либо фальцевым. Воздуховоды удаления дыма изготавливаются из оцинкованной или черной малоуглеродистой марок стали.

Рекомендуем ознакомиться:  Как выбрать вентиляционные решетки для наружной вентиляции

ГОСТ №19.904 от 1990 года устанавливает толщину стенок воздухопроводов:

• из холоднокатаной стали — от 0,9 до 1,4мм,
• из горячекатаной — 1,5-2мм.

Маркируются элементы воздуховодов дымоудаления в зависимости от класса пожароопасности:

• «Н» — для помещений с низкой пожароопасностью, относящихся к категории «В» и «Г». Для воздухопроводов класса «Н» применяются более низкие требования к герметичности соединений: допускается незначительная утечка газов при их удалении.
• «П» — предназначаются для зданий с высоким классом пожароопасности — «А» и «Б». Соединение воздухопроводов типа «П» отличаются высокой степенью герметичности, поскольку они используются на производствах повышенной взрывоопасности. В воздухе таких помещений имеется большая концентрация легковоспламеняющейся пыли или горючих газов. Поэтому утечка из воздуховода горячего дыма может привести к еще большему распространению пожара.

Надзор за соответствием эксплуатационно-технических характеристик воздуховодов нормативам СНиП и ГОСТ, вменен в обязанности эксплуатирующих организаций и пожарной инспекции.

Монтаж теплозащитных средств

Для укладки теплозащитных базальтовых пластин допускается применять металлические скобы; однако в этом случае велика вероятность того, что при высоких температурах они расплавятся, и изоляция просто «сползёт» с труб дымоудаления.

Поэтому надёжнее будет воспользоваться методом наклейки листов теплоизолятора на специальные огнестойкие клеящие составы, снижающие скорость распространения горения.

Монтаж в этом случае предполагает поэтапное выполнение работ, состоящих в следующих операциях:

• Во-первых, сначала поверхность воздуховода подготавливается к нанесению защитного слоя (зачищается, выравнивается и хорошо просушивается).
• Во-вторых, на неё аккуратно наносится клеящий состав в один или два слоя (в зависимости от типа поверхности и толщины базальтовых полос).
• В-третьих, материал окончательно наклеивается на защищаемую поверхность в два слоя, укладываемых с небольшим смещением.

Для нанесения красителей и напыляемых покрытий, как правило, используются обычные краскопульты, применяемые для окрашивания поверхностей воздуховодов.

Поскольку воздуховоды являются очень важной частью системы дымоудаления, к выбору материалы для их изготовления и теплозащиты надо подходить ответственно. Это же касается монтажа

Источники

• https://TopVentilyaciya.ru/ventilyaciya/elementy/vozduhovod-dlya-dymoudaleniya.html
• https://ventilaciya.info/ventilyatsiya/vozduhovody-dymoudaleniya.html
• https://dymoudalenie.com/articles/otsinkovannye-vozdukhovody-dlya-dymoudaleniya/
• https://vektorvent.ru/articles/vozduhovody-iz-chernoj-stali/
• http://airducts.ru/vozduxovody-dymoudaleniya/
• http://ventilationpro.ru/vytyazhnaya-ventilyatsiya/vozdukhovody-dymoudaleniya-chto-neobkhodimo-o-nikh-znat.html
• https://ProtivPozhara.com/likvidacija-dyma/sistema/vozduhovody-dymoudalenija

Огнезащита воздушных каналов

Огнестойкость воздуховодов дымоудаления также жестко нормирована. Она должна составлять не менее 120 минут при температуре транспортирующихся газов 400С°. Обеспечения огнезащиты воздуховодов обеспечивается нанесением на их поверхность специальных смесей и составов, а также огнеупорных рулонных материалов.

На сегодняшний день существует несколько способов создания защиты шахт и каналов систем дымоотведения от термического и химического воздействия.

1. Монтажные системы термической защиты устанавливаются на воздуховоды при помощи клеящих составов и специальных креплений.
2. Огнестойкие смеси, представленные специальными составами штукатурки, которая эффективно покрывает все элементы воздуховодов и фасонных изделий.
3. Термоустойчивые рулонные материалы.
4. Обмазочные гели и специальные составы с добавлением пенообразователя.

Одним из наиболее распространенных материалов для создания термического барьера воздухопроводов дымоотведения, является огнезащита «Изовент», которая представляет собой высококачественное рулонное покрытие из базальтового волокна, покрытого фольгой. К основным преимуществам этого материала можно отнести:

• Низкая стоимость.
• Простота монтажа.
• Возможность чистки.
• Возможность эксплуатации во влажных помещениях.

Монтаж огнезащиты «Изовент» к воздухоотводам производится посредством нанесения, специально разработанного клеевого состава на изделие и фиксации на нем при помощи обычной проволоки.

Материалы для противопожарной защиты

Для повышения огнестойкости воздуховодов используют следующие материалы:

Базальтовая вата в виде матов и рулонов, выпускается в различных вариациях: с односторонним фольгированием для отражения тепла, армированием металлической сеткой для повышения прочности, прошивная, с усилением стеклянной, базальтовой тканью, с водоотталкивающей пропиткой. Уровень огнестойкости одного слоя минеральной ваты – от 30 до 180. Маты удобны для изоляции шахт и труб с прямоугольным сечением, рулонный материал – для огнезащиты круглых труб. Минеральная вата не горит, обладает высоким уровнем тепло– и шумоизоляции, не токсична и при этом относительно недорога. Однако вес этого материала велик, поэтому необходимы дополнительные крепежные элементы для распределения нагрузки на несущие конструкции здания. Скобы, которыми базальтовая вата фиксируется на вентканалах во время пожара прогорают и огнезащита сваливается с трубы, нанося дополнительный урон, поэтому приходится использовать термостойкий клей для дополнительной фиксации.

При работе с базальтовой ватой необходимо защитное снаряжение, так как мелкие частицы опасны для здоровья. Этот материал эффективен как огнезащита при скрытом способе прокладывания вентканалов и в помещениях, где эстетика не является определяющим критерием.

• Напыляемые материалы, наносимые толстым слоем – до 25 мм: фосфатные пасты, штукатурка, мастика, составы на основе минеральных и асбестовых волокон. Для нанесения покрытия на поверхность воздуховода потребуется специальное оборудование и защитное снаряжение, но этим способом покрывается большая площадь за короткий срок и удается изолировать труднодоступные места вентиляционной системы. Такая огнезащита прочно сцепляется с любой поверхностью, поддается окрашиванию и имеет срок службы до 50 лет. Дешевый и при этом эффективный метод, позволяющий повысить предел огнестойкости до 3 часов. Однако в помещениях с повышенной влажностью и перепадами температур защитный слой начинает растрескиваться и осыпаться. Кроме того, многие из защитных составов токсичны или выделяют вредные вещества при нагревании.
• Тонкослойные защитные покрытия: вспенивающиеся составы (эмали, краски и лаки) на органической или водной основе. При воздействии высокой температуры покрытие обугливается и образует пористый слой с высокими теплоизолирующими свойствами. Защитные составы наносятся тонким слоем всего в 1 мм, но при этом обеспечивают эффективную изоляцию и способны выдерживать высокую температуру до 2 часов. Окрашивание почти не утяжеляет вентиляционную систему, однако покрытие может стекать или облупляться, поэтому требуется периодически проверять его целостность. Положительной чертой является и декоративность лакокрасочной огнезащиты, из-за чего она применяется для вентканалов, проложенных открытым способом.

Типы и особенности существующих теплоизоляторов

Для термоизоляции воздуховодов выбирают звуконепроницаемые материалы, устойчивые к вибрациям. Это объясняется особенностью функционирования вентиляционных систем: они сильно шумят и вибрируют во время работы.

Существуют следующие средства профилактических противопожарных мероприятий, связанных с воздуховодами:

• огнестойкая теплоизоляция (маты, вермикулитовые плиты, листы минеральной ваты, базальтовые самоклеящиеся волокна, фольгированные полотна). Для монтажа этих материалов используют шурупы, шпильки, шайбы, проволоку;
• базальтовое волокно, которое наносится методом напыления;
• толстослойная защита (мастика, штукатурка, фосфатные пасты из жидкого стекла, минерального или асбестового волокна и нефелина). Штукатурные, цементные и асбоцементные растворы наносятся на стальную сетку слоем до 1 сантиметра. Недостаток этого метода: при повышенной влажности и существенных перепадах температур защитный слой трескается и осыпается. Но этот способ обеспечивает эффективную огнезащиту воздуховодов при невысокой стоимости наносимых материалов;
• конструктивная комбинированная защита (совместное применение мастики и рулонных негорючих материалов на основе базальтовых волокон). В этом случае поверхность воздуховода покрывают клеящим составом из неорганических элементов, затем укрывают фольгированным полотном;
• тонкослойная защита (вспучивающиеся краски, лаки, эмали на водной или органической основе). Их защитное действие основано на формировании под воздействием высоких температур особого углеродного слоя, обладающего теплоизоляционными свойствами. Недостаток этого способа: высокая стоимость некоторых эффективных огнезащитных составов.

Общим моментом для всех видов защитных мероприятий является тщательная предварительная подготовка поверхности воздуховода.

Плиты, полотна, штукатурные составы увеличивают систем дымоудаления EI от 30 до 150, что важно для транзитных каналов. При этом, чем толще слой наносимого состава, тем лучше выше сопротивляемость огню

Но перечисленные материалы существенно увеличивают массу вентиляционных конструкций, что требует монтажа дополнительных креплений и опор. Это не всегда возможно: иногда зазор между трубой и стеной или перекрытием бывает очень маленьким.

Огнеупорные краски по показателям эффективности могут уступать конструктивным материалам, но их можно наносить на труднодоступные участки. Трудозатраты на обустройство огнезащиты воздуховодов с помощью краски в 5 раз ниже, чем затраты труда на монтаж плит, полотен или штукатурки.

Они наносятся с помощью кисти, валика и краскопульта. Последний вариант – предпочтителен, потому что обеспечивает самое качественное нанесение, экономный расход часто дорогостоящего материала, сокращает трудозатраты.

Перечень огнезащитных составов для воздуховодов

Вентиляционные системы создают при работе вибрации и шум. Отсюда технические требования ко всем материалам для обработки, независимо от их типа и состава: звукоизолирующие качества и виброустойчивость. Средства, отвечающие этим требованиям, есть во всех группах огнезащитных материалов. Всего существует несколько групп:

конструктивная защита воздуховодов, она же огнестойкая теплоизоляция. Это плиты, маты, рулонные материалы из вермикулита либо базальтовых волокон в смеси с портландцементом;

• напыляемое базальтовое волокно;
• толстослойная огнезащита – нанесение штукатурок или мастик;

• тонкослойная – терморасширяющиеся краски, лаки, эмали;
• комбинированная – базальтовые полотна + клей, который тоже является огнезащитным материалом.

Толстослойная и тонкослойная огнезащита выполняются огнеупорными составами.

У огнезащитных штукатурок тот же основной недостаток, что и у обычных строительных: большой объем. Из-за него возникают проблемы при обработке труднодоступных мест – например, когда труба проходит слишком близко к стене. В труднодоступных местах мы используем ЛКМ.

Масса огнезащитных штукатурок, как правило, меньше, чем у обычных строительных: составы изготавливаются на основе супертонкого базальтового волокна. Поэтому дополнительные опоры при монтаже не требуются.

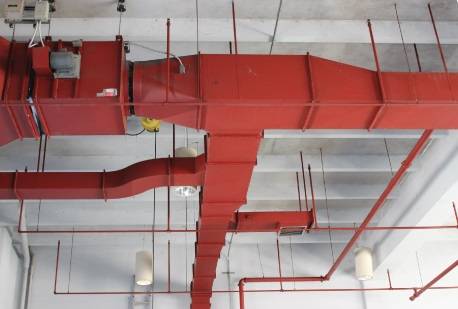

Терморасширяющиеся (вспучивающиеся) лаки и краски в нормальных условиях представляют собой тонкую пленку. Увеличивать объем они начинают при сильном повышении температуры. В итоге образуется слой толще исходного в десятки раз – накоксованная корка, которая служит препятствием для проникновения пламени к поверхности. А у поверхности сохраняется некритичная температура, т.к. процесс вспучивания идет с поглощением тепла.

Минус огнезащитных ЛКМ в сравнении с штукатурными составами – они дороже. Стоимость зависит от расхода, а расход – от необходимого нормативного предела огнезащиты.

является сертифицированным дилером лучших отечественных и зарубежных производителей огнезащитных материалов.

Зачем нужна огнезащита воздуховодов?

В последнее время все большее внимание уделяется противопожарной защите именно систем вентиляции и кондиционирования, не без оснований считающихся главными виновниками распространения пожара. Всем известно, что при взаимодействии с огнем, металл деформируются, теряя свои прочностные свойства, воздуховод состоящий из тонкостенного металла подвержен нагреву на много выше чем другие металлические конструкции

Какие воздуховоды требуют огнезащиты?

Воздуховоды дымоудаления

Во время пожара “автоматика противопожарных систем” выполняет запуск системы дымоудаления, включаются вентиляторы на крыше тем самым происходит принудительное удаление дыма с путей эвакуации, дым посредством воздуховодов выходит на улицу, если же воздуховоды будут подвержены деформации во время нагрева, то дым до улицы может и не дойти, а останется в здании что в замкнутом пространстве приведет к моментальному задымлению всего здания, и естественно жертвам – по этому очень важно не только выполнить огнезащиту воздуховодов дымоудаления, но и быть уверенным в огнезащите, что она выполнена добросовестными специалистами работающими в компании которая долгие годы существует на рынке. Воздуховод системы подпора воздуха

Воздуховод системы подпора воздуха

Подпор воздуха так же включается только в момент срабатывания системы пожарной сигнализации в режим “ПОЖАР” – по воздуховодам подпора воздуха идет чистый воздух с улицы создавая избыточное давление в лестничных маршах и лифтовых шахтах, позволяя людям дышать чистым воздухом в момент эвакуации, эти системы дают возможность покинуть горящее здание. В случае распространения пожара в непосредственной близости воздуховода подпора воздуха – воздуховод потеряв свои свойства начнет раздувать огонь чистым воздухом что только усилит пожар, и ухудшит ситуацию в целом. Значит огнезащита подпора воздуха так же является важнейшей частью системы безопасности здания, правильное устройство огнезащиты воздуховодов позволяют добиться высокой безопасности помещения в случае пожара.

Типы и особенности существующих теплоизоляторов

Огнезащитное покрытие для вентиляционного короба

Огнезащита вентиляционных коробов, входящих в состав систем принудительной вентиляции, представлена следующими специальными материалами:

• огнестойкая изоляция;
• волокнистые структуры на основе базальта;
• тонкослойные и толстослойные ограждения;
• элементы комбинированного типа.

Первая позиция представлена матами минеральной ваты или вермикулита, а также базальтовыми блоками подходящей формы. Для монтажа этих материалов на воздуховоды применяются отдельные крепления типа саморезов или стальной проволоки.

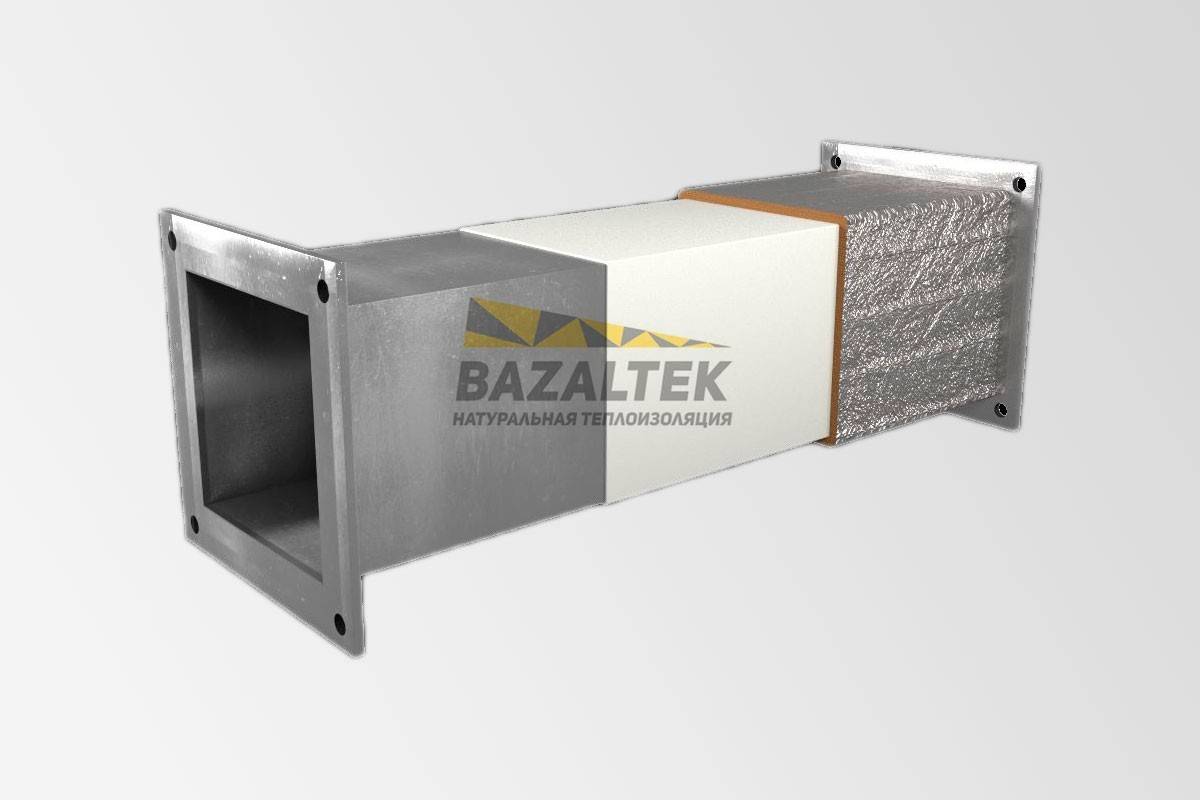

Огнезащита на основе базальта

Базальтовые волокнистые структуры привлекают пользователей устойчивостью к вибрациям и воздействию агрессивных сред. Кроме того, они совершенно безопасны для человека, отличаются легкостью, отсутствием усадки и малой проницаемостью влаги. Наносятся эти покрытия на защищаемые поверхности методом напыления.

Толстослойные структуры

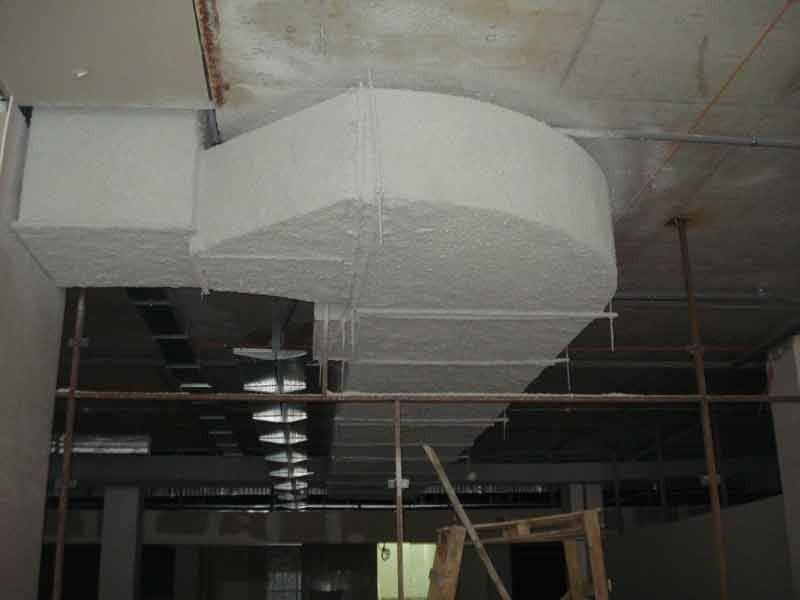

Огнеупорная штукатурка наносится методом распыления на воздуховод

К элементам толстослойной огневой защиты относят следующие виды:

• штукатурки различного типа;
• особые фосфатные пасты;
• специальные мастики;
• асбестовые и минеральные волокна.

Подготовленные на основе этих материалов жидкие смеси наносятся слоем до 1 см на заранее закрепленную на поверхностях металлическую сетку. При этом обязательно учитываются возможные деформация и растрескивание материалов при резких перепадах температуры и влажности. Кроме того, при использовании массивной толстослойной защиты вся отводящая воздух конструкция несколько утяжеляется, что вынуждает применять при ее монтаже дополнительные крепления и распорки. Когда зазор между стеной и воздуховодом слишком мал, сделать это будет очень сложно.

Комбинированные и тонкослойные типы защиты

Силикатные плиты для защиты воздуховода от огня

Для обустройства противопожарной изоляции воздуховодов комбинированного типа используются мастики и рулонные составы различного класса с базальтовой основой. В процессе защитной обработки материал сначала наносится на заранее подготовленную клеевую основу, а затем закрывается оболочкой из фольги. Тонкослойная огнезащита – это различные красители, а также эмали и лаки, приготовленные на органической (водной) основе.

При повышении окружающей температуры в перечисленных составах формируется особый углеродистый слой, отличающийся хорошими теплоизоляционными характеристиками. К преимуществам жидких красящих веществ относятся:

• долговечность;
• простота нанесения и небольшой вес;
• эстетичность;
• экономичность.
