Какую систему вентиляции выбрать для частного дома

Расчет вентиляции в частном доме

Работа системы зависит от того, соответствует ли объем подаваемого и выводимого воздуха условиям дома. Это можно рассчитать при помощи специальных формул. За основу берется план дома, в котором обозначено назначение и площадь каждой комнаты.

Сначала вычисляют кратность воздухообмена — показатель, определяющий, сколько раз за 1 час в комнате воздух полностью сменится. Для большинства жилых помещений она может быть однократной, для кухонь, санузлов, котельных — 2-3-кратной. Также необходимо учесть проживающих в доме людей.

Кратность воздухообмена вычисляют по формуле: L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты).

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формулуе: L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма). При выполнении физических нагрузок одной особе необходимо обновление воздуха — 30м3/ч, в спокойном состоянии — 20 м3/ч.

Выбор оборудования

• мощность, производительность;
• рабочее давление;
• уровень издаваемого шума.

Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.

На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по конкретным параметрам.

Зачем нужна вентиляция канализации?

Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой.

Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.

Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра

Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.

Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.

Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы.

Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.

Правда для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.

Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей

Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт.

Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.

Обязательное применение вентиляционного стояка:

• в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
• когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
• проект дома предусматривает установку септика на прилегающей территории.

Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
• слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Watch this video on YouTube

Предыдущая ИнженерияСантехника под контролем или установка унитаза своими руками
Следующая ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Вентиляция и теплосбережение

Эффективная и правильно работающая вентиляция обеспечивает помещения дома свежим воздухом. Однако зимой в морозную погоду ощутимо возрастают теплопотери: теплый воздух уходит через систему вентиляции, а ему на смену поступает свежий, но холодный воздух с улицы. Тепло в буквальном смысле улетает в трубу. Это увеличивает расходы на отопление. Разумеется, можно перекрыть вентиляционные каналы и уменьшить интенсивность воздухообмена через вентиляцию. Тепло будет расходоваться экономнее, но ценой ухудшения атмосферы в доме: в помещении начнет накапливаться углекислый газ, запахи и водяной пар.

Решение этой проблемы существует: в систему вентиляции устанавливаются рекуператоры. Рекуператор — это специальный теплообменник, через который проходят потоки входящего и выходящего воздуха. Потоки отделены друг от друга специальными стенками, благодаря чему они не смешиваются, но обмениваются тепловой энергией. Для повышения скорости и эффективности теплообмена стенки каналов снабжаются ребрами, а форма каналов усложняется, чтобы увеличить длину пути потока воздуха. Теплый воздух, выходящий из помещения, остывает и нагревает поступающий с улицы свежий воздух. Такой теплообмен значительно уменьшает тепловые потери дома через вентиляцию.

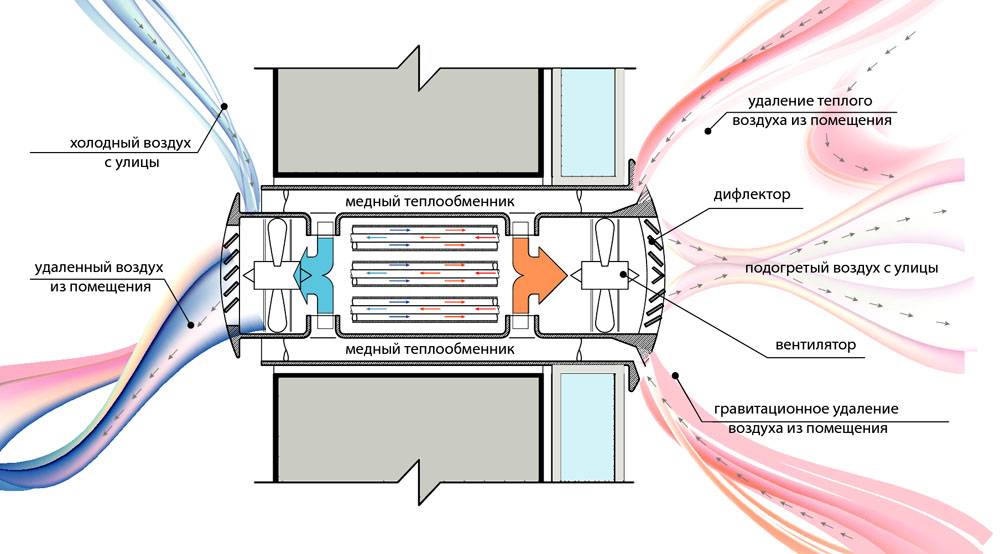

Схема работы компактного рекуператора

Существуют компактные рекуператоры, монтируемые в наружную стену дома, например, Marley MEnV-180. Для его установки в наружной стене дома прорезается круглое отверстие диаметром 180 мм. Производительность вентилятора ступенчато регулируется от 16 до 37 м³/час, потребляемая электрическая мощность при этом составляет всего 3–7 Вт, КПД достигает 85%.

Такие рекуператоры, как и бризеры, работают только на одно помещение и поэтому в каждой комнате должно быть смонтировано отдельное устройство. Чтобы решить задачу эффективной и экономной вентиляции сразу для всего дома, нужно использовать централизованную вентиляцию.

Принцип работы приточной вентиляции

Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.

Приточная вентиляция с подогревом воздуха

Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:

• водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
• электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.

Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.

Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²

Воздушное отопление приточной вентиляцией

Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.

Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Читайте: Как несколько каналов объединить в один общий канал вентиляции

Производительность канала вентиляции

Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)

Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.

Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.

Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов,  производительность будет отличаться от указанной в таблице незначительно.

Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.

Подборка товаров для Вас

⇆

Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.

Обустройство механической вентиляционной системы

Механическая вентиляция делится на: — приточную; — вытяжную; — приточно-вытяжную.

Приточная вентиляция подразумевает принудительную подачу воздушных масс с улицы в помещение. Такая система вентиляции устанавливается с целью обеспечения поступления свежего воздуха взамен отработанного и включает в себя: — вентиляционный воздухоприёмник; — приспособления для доведения воздушных масс до комфортной температуры; — систему фильтрации; — шумопоглотитель; — устройства для подачи воздуха в комнаты.

Принцип работы этой системы заключается в том, что чистый, доведённый до определённой температуры воздух, попадая в помещение с помощью вентилятора вытесняет отработанный.

Существует много схем и способов размещения принудительной вентиляции. Самым доступным является организация вентиляционной системы с притоком в прихожей. Это объясняется тем, что прихожая примыкает практически ко всем комнатам. За счёт этого, поступающий с улицы, воздух будет равномерно распределяться по всему дому.

После определения местоположения устройства, следует произвести расчёт количества воздуха необходимого для притока. Выполняется он так же, как для естественной вентиляции. Далее нужно подобрать и установить оборудование. Можно купить все элементы системы по отдельности или приобрести готовую установку, не требующую сборки. Готовая приточная вентиляция — это комплект оборудования для обработки воздуха, находящийся в утеплённом моноблоке. Данное устройство можно монтировать к потолку либо размещается снаружи здания. Затем производится подключение к воздуховодам и электричеству.

Чтобы воздух беспрепятственно двигался по всем комнатам от места притока к вытяжке, необходимо сделать переточные решётки в межкомнатных дверях. Также можно при установке двери оставить зазор, размером около 2 см.

Все больше домовладельцев устанавливают приточно-вытяжную вентиляцию своими руками, оснащённую функцией рекуперации. Рекуператор — это энергосберегающий теплообменник, в котором вытяжные и приточные массы не перемешиваясь обмениваются тепловой энергией. Движение воздуха в установке происходит за счёт вентилятора. Это устройство выгодно применять в зимний период. Оно позволяет сэкономить около 50% тепла в частном доме.

Поступающие холодные воздушные массы с улицы частично нагреваются за счёт тёплого вытяжного воздуха. В сильные морозы такой способ нагрева воздуха бесполезен, целесообразнее будет включить калорифер, встроенный в систему рекуперации. Для размещения крупногабаритного оборудования выбирают чердак или цоколь.

Виды рекуператоров для принудительной вентиляции

Рекуператоры различаются по конструкции, техническим характеристикам и материалам, используемым при изготовлении, что в конечном счёте определяет сферу использования той или иной модели и способ её монтажа. Монтаж подобных систем может быть выполнен внутри стены, снаружи или внутри квартиры (загородного дома).

Пластинчатые рекуператоры

Данный вид устройств отличается высокой эффективностью и доступной стоимостью. Основой рекуператоров данного вида является пластинчатый теплообменник, изготовленный из меди, алюминия или оцинкованной стали. Пластины закреплены жёстко, тёплый и холодный воздух не смешивается, процесс передачи тепла идёт одновременно в обоих направлениях.

Внешний вид и направление воздушных потоков в пластинчатом рекуператоре Из недостатков данного вида устройств следует отметить образование конденсата на пластинах теплообменника при использовании в зимний период, что требует устройства его отвода или наличия системы размораживания.

Роторные модели

Основой конструкции подобных моделей является вращающийся вокруг своей оси теплообменник, изготовленный в виде ротора (роторов), оснащённого лепестками. Это открытая система, недостатком которой является возможность проникновения запахов из внешней среды во внутреннее пространство помещений. Достоинствами роторных рекуператоров являются такие показатели, как:

• низкая вероятность образования конденсата на поверхности теплообменника;
• высокая эффективность работы;
• простота обслуживания и использования.

К СВЕДЕНИЮ! Производительность роторных моделей осуществляется посредством изменения скорости вращения теплообменника.

Схема и внешний вид роторного рекуператора

Модели с промежуточным теплоносителем

Конструкции данного вида рекуператоров предусматривают наличие двух теплообменников, по которым циркулирует вода или гликолевый раствор. Один из теплообменников располагается в вытяжном канале системы вентиляции, а второй – в приточном. Соответственно, тёплый воздух передает своё тепло теплоносителю в теплообменнике вытяжного канала, а на теплообменнике в приточном канале теплоноситель отдаёт его воздуху, поступающему извне.

К СВЕДЕНИЮ! Температурный режим регулируется путём изменения скорости циркуляции теплоносителя.

Достоинством данного вида устройств является отсутствие контакта между воздушными потоками, исключающими возможность передачи загрязнений от одного к другому. Недостатками являются: низкая эффективность и необходимость в достаточно частом техническом обслуживании.

Схема устройства рекуператора с промежуточным теплоносителем

Прочие виды рекуператоров

Кроме выше рассмотренных видов устройств данного типа, являющихся наиболее распространёнными, существует ещё несколько:

• крышные – предназначены для внешней установки, используются в системах вентиляции на объектах промышленного назначения;
• камерные – основой конструкции является рабочая камера, разделённая заслонкой, посредством которой изменяется направление движения воздушных потоков;
• тепловые трубки – представляют собой закрытую систему трубок, заполненных фреоном и служащих теплообменником.

Схема работы камерного рекуператора Данные виды устройств обладают такими отличительными особенностями:

• для крышных моделей – высокая эффективность и стоимость;
• для камерных моделей – высокая эффективность и возможность попадания запахов и взвешенных частиц из одного вида воздушных потоков в другой;
• для тепловых трубок – низкая эффективность и невозможность проникновения загрязнений из одного воздушного потока в другой.

Схема работы моделей, работающих по принципу тепловых трубок

Система вентиляции в котельной частного дома

При установке вентиляции своими руками в котельной, необходимо учитывать привязку элементов вентиляции к месту расположения отопительного оборудования. Для котельной возможно применение естественного или принудительного вентилирования.

На заметку! Если в котельной вашего дома установлен твердотопливный котел, рекомендуется установить принудительную вентиляцию.

Расположение труб воздуховодов в котельной может быть вертикальным или горизонтальным. Но при этом, горизонтальные воздуховоды в котельной не должны содержать поворотных отрезков и устанавливаться только в случае принудительной вентиляции. Для естественной вентиляции котельной труба воздуховода может быть вертикальной и длиной не менее трех метров.

Проветривание — простейший способ естественной вентиляции помещения.

Оптимальной системой вентиляции в котельной является комбинированная вентиляция. Если в котельной перестанет функционировать принудительная вентиляция, естественная ее частично заменит.

Снабдив свой дом эффективной системой вентиляции, вы обеспечите длительную эксплуатацию конструкции дома и сохраните свое здоровье.

Предпусковые испытания

После сборки всего вентиляционного комплекса, подключения всех элементов проверяют его работоспособность.

Предпусковые испытания на максимальной мощности необходимы, чтобы убедиться в следующем:

• все системы работают правильно;
• проектная производительность достигнута;
• воздухообмен осуществляется по плановым расчетным нормам, то есть выполняются условия распределения воздуха по отдельным помещениям;
• дымоудаление эффективно;
• вибрации нет;
• крепление к стене и потолку изъянов не выявило;
• электрические цепи не искрят, не нагреваются, не замыкают.
• Нагревательные элементы изменяют температуру равномерно.

В соответствии с правилами СНиП, пробный запуск и регулировка оборудования осуществляются для подтверждения проектных показателей системы. Обычно предпусковые испытания вентиляционной системы проводят перед ее промышленной эксплуатацией. Иногда такие запуски осуществляют после окончания монтажных работ отдельных блоков или циклов. Результаты промежуточных проверок обязательно заносятся в акты, которые по окончании войдут в пакет документов вентиляционной системы.

Перед пробным запуском специалисты должны проверить техническую документацию на предмет выполнения следующих критериев:

• оборудование, установленное фактически, совпадает с заявленным в проекте;
• монтажные работы осуществлялись согласно техническим условиям и стандартам;
• степень готовности установок соответствует инструкции по эксплуатации от производителя;
• все отступления от проекта зафиксированы документально в книге авторского надзора либо другим актом, согласованы и отвечают требованиям СНиП;
• все выявленные дефекты к моменту запуска устранены, о чем свидетельствуют приложенные акты приемки.

Если предпусковые испытания выявили несоответствие фактических данных с проектными, то после обнаружения причин необходима регулировка устройств. Устранением занимается подрядная организация, монтирующая вентиляцию.

Допустимыми являются следующие несоответствия.

• Отклонение на 10% как в плюс, так и в минус, показателей объема воздуха, который проходит через головные общеобменные участки вентиляционной установки.
• Отклонение объема воздушного потока, проходящего через раздаточные или приемные блоки, в промежутке от -20% до +20%.
• Отклонение показателей объема воздуха ±10%, поступающих в здания особого назначения. К ним относятся медицинские учреждения, в частности, операционные, музеи, диспетчерские и другие помещения, в которых необходим точный режим воздуха.

В следующем видео вас ждет монтаж вентиляции на кухне.

Как правильно сделать вентиляцию в частном доме?

Количество свежего воздуха, которое должно быть доставлено в комнату, как видно из расчетов, приведенных выше, очень большое. А зимой его придется прогреть, так как свежий воздух достаточно холодный. Это повлечет очень высокие затраты, которые будут больше, чем будет холоднее на улице.

Поэтому системы вентиляции следует оценивать не только с точки зрения инвестиционных затрат, но и с учетом эксплуатационных расходов. Как правильно сделать приточную вентиляцию?

Естественная гравитационная вентиляция

Самая простая – это система естественной вентиляции. Воздух поступает в помещение через вентиляционные отверстия, и удаляется через выпускные каналы. Эта система является недорогой в производстве. Однако ее недостатком является высокая стоимость, связанная с нагревом поступающего холодного воздуха – в естественной системе вентиляции мы не можем полностью контролировать количество воздуха, которое поступает в помещение. Чем холоднее, тем больше поступает холодных воздушных масс, и тем больше мы тратим на отопление.

Механическая вентиляция

Другой вариант заключается в механической вентиляции, в которой воздухообмен в доме усиливает вентилятор. В зависимости от расположения вентиляторов и всей системы, вентиляция может быть вытяжной или приточно-вытяжной. Она может контролировать количество свежего воздуха, который поступает в глубь дома, но, к сожалению, нам придется опять оплачивать дополнительные расходы на отопление.

Тем не менее, можно сократить расходы на нагрев воздуха. Холодные воздушные массы, входящие в помещение, можно предварительно нагреть, используя тепло отработанного воздуха из дома или тепло, накопленное в земле. Для этого применяют устройства рекуперации (которые мы рассмотрим в этой статье ниже). Они позволяют получить предварительный нагрев приточного воздуха, таким образом, снижая общие затраты на отопление.

Как работает естественная вентиляция в доме?

Естественная гравитационная вентиляция – схема работы
