Разновидности и особенности металлических элементов для вентиляции: воздуховодов, труб, коробов, решеток

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
Высокая устойчивость к воздействию многих химических соединений и влаги.
Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
Устойчивость к воздействию ультрафиолета.
Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
Способность работы системы при температурах широкого диапазона.
Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
Долговечность.
Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
Эстетичный строгий вид собранной системы.
Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Пластиковые трубы дороже гофрированных. Их монтаж более сложный, требует наличия дополнительных переходных и соединительных элементов. После сборки трубопровода остаются неиспользованные обрезки. Это основные недостатки пластиковых труб.

Виды металлических элементов вентиляции

различные виды элементов вентиляции

воздуховоды,
ниппеля,
зонты,
шины,
заглушки,
отводы,
переходники,
тройники,
врезки,
металлические вентиляционные сетки и решетки.

Воздуховоды из металла

прямошовные воздуховоды круглого сечения

Воздуховоды составляют магистрали для транспортировки воздушных потоков. Выходы воздуховодов прикрываются накладными металлическими вентиляционными решетками.

По форме сечения они могут быть:

прямоугольными,
круглыми.

По технологии изготовления:

прямошовными,
спирально-навивными.

различные виды соединений

Прямошовные металлические вентиляционные воздуховоды изготавливаются из листа тонкой стали. Края целого листа скрепляются фальцами (если толщина листа не больше 1,4 мм) или сваркой. Фальцевое соединение не всегда бывает достаточно герметичным и требует использования дополнительного материала.

Сварное соединение более трудоемко, зато не обладает подобными минусами. Прямошовные воздуховоды широко используются для создания коротких прямых участков.

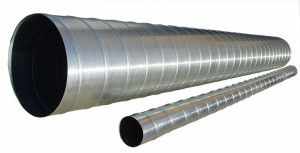

спирально-навивные воздуховоды

Спирально-навивные воздуховоды изготавливают из металлической ленты, которую на специальном оборудовании завивают в трубку. Дополнительную жесткость трубам большого диаметра придает специальное ребро.

В жилых помещениях чаще используют прямоугольные воздуховоды, которые легче вписать в интерьер. Вместе с тем, такие трубы создают большее сопротивление воздуху. Поэтому в мощных промышленных системах отдают предпочтение круглым воздуховодам, обладающим лучшими аэродинамическими характеристиками.

Гибкие и полужесткие воздуховоды чаще устанавливают на небольших отрезках с множеством поворотов. Так как ребра гофры создают наибольшее сопротивление движению воздуха.

Гибкие металлические воздуховоды

сгибаются под любым углом

Технология их производства абсолютно отличается от описанных выше видов, а материалом служит алюминиевая фольга.

Гибкие металлические вентиляционные воздуховоды могут быть:

изолированными,
неизолированными.

Они представляют собой спиральный каркас из жесткой стальной проволоки, на который носится несколько слоев ламинированной лавсановой пленки и алюминиевой фольги. Изолированные гибкие металлические воздуховоды для вентиляции обертываются в слой минеральной ваты толщиной 3 см, который сверху покрывается дополнительным слоем фольги.

Металлические фасонные изделия

фасонные изделия с разной формой сечения

Фасонные изделия из металла позволяют соединять воздуховоды различного диаметра и сечения, выполнять повороты и самые различные разводки. С помощью зонтов или металлических вентиляционных решеток оформляются выводы вентиляционных труб наружу. А металлические вентиляционные сетки предохраняют воздуховоды от проникновения мелких животных и мусора.

Фасонные части производят самых разнообразных видов и форм. Часто основные затраты при монтаже вентиляции приходятся не на воздуховоды, а именно на фасонные изделия. Они могут быть прямоугольного или круглого сечения, различных диаметров и подбираются под воздуховоды.

Чтобы собрать стандартную сеть воздуховодов понадобится такой минимальный набор фасонных частей:

отводы под 45 и 90 градусов,
утка,
ниппель,
тройник,
врезка,
заглушка.

Металлические вентиляционные решетки накладываются на выход воздуховода со стороны улицы. Наружные металлические вентиляционные решетки могут оснащаться системой жалюзи. В зимнее время или период простоя воздуховод надежно прикрыт от мусора и пыли. Такие устройства обязательно устанавливают на крупных объектах.

В жилых домах достаточно прикрыть выход металлической сеткой для вентиляции. Через металлическую вентиляционную сетку из туалета или кухни удаляются неприятные запахи и пыль.

Основные правила и этапы

Монтаж вентиляции воздуховода и вентиляционных коробов надо производить правильно. Для этого нужно соблюдать определенные правила и подсоединять все элементы последовательно. Специалисты выделяют такие важные моменты:

рукава надо максимально растягивать, чтобы избежать их провисания и улучшить напор потока воздуха;
изгибы делаются небольшого диаметра, чтобы не потерять давление в коммуникациях;
в некоторых случаях потребуется подсоединить заземление к сети, когда по ней будут перемещаться органические твердые компоненты;
в местах прохождения коммуникаций через стены надо устанавливать переходники, чтобы коммуникации не повредились;
расстояние между крепежами должно быть 40 см, что позволит избежать провисания коммуникаций.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

повышенная запылённость или влажность помещения;
неправильно подобранное сечение канала;
отсутствие притока свежего воздуха, в результате чего образуются застои;
несоответствие пропускной способности с расчётными значениями для данной системы;
неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

убедиться в рабочем состоянии вентиляционного оборудования;
проверить состояние шахты на наличие засоров, устранить их;
заменить фильтры, почистить сетки;
выполнить запуск системы и провести поиск негерметичных участков;
при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Правильный расчет диаметра сечения воздуховода

При естественной вентиляции, без использования механических приборов, правильно рассчитать диаметр воздуховода просто. Для этого необходимо знать площадь помещения и сечение вентиляционного отверстия. Например:

В частном доме на 1 м2 площади требуется 5,4 см2 сечения воздуховода.
В гаражном помещении на 1 м2 актуально 17,6 см2 сечения вентканала.

Если комната площадью 30 м2, то приобретается воздуховод с диаметром поперечного сечения 162 см2. Аналогично просчитывается вентиляция трубы в гараже или производственном помещении

Важно знать, что для нормального воздухообмена монтируют две трубы, желательно одной длины. При расчете диаметра сечения вентканала стоит также учитывать длину трубы и использование вентиляторов для притока воздуха

Материал, используемый для системы вентиляции

Для изготовления вентиляционного трубопровода может использоваться металл и пластик, в качестве альтернативы выступает гофра. Каждый из этих материалов имеет свои преимущества и недостатки.

Металл

Вентиляционная труба может быть изготовлена из черного, нержавеющего или оцинкованного металла. Это материал, устойчивый к высокой температуре и агрессивной среде, но его использование для вентиляционной системы частного дома неоправданно. Это объясняется сложностью монтажа металлических труб, их стоимостью, большим весом, подверженностью коррозии и слабым участкам в местах стыков.

Пластик

Вентиляция из пластиковых труб долговечные, легкие. Под пластиком подразумевается использование таких материалов, как ПВХ, полипропилен, полиуретан, полиэтилен. Если существует риск повредить такую трубу, вентиляционная система прокладывается внутри специальных коробов, в потолочном пространстве или внутри стен. Они очень медленно засоряются, к тому же, пластик стоит намного дешевле, чем металл. Вентиляционную систему очень легко сделать из пластиковых труб своими руками благодаря простоте монтажа. Но этот материал может использоваться только при нагреве труб до 80°С, поскольку при показателях выше этой нормы, пластик начинает терять свою жесткость и форму.

Вентиляция в частном доме из пластиковых труб, фото устройства которой можно увидеть ниже, отвечает практически всем требованиям, предъявляемым к приточно-вытяжной системе воздуха:

Обеспечение достаточного количества поступающего воздуха в расчете на одного человека;
Соблюдение баланса между объемами притока и оттока воздуха;
Простота сборки;
Возможность подвода к каждому отдельному помещению;
Минимальный уровень шума;
Выход отработанного воздуха вверх, т.е. на крышу;
Невысокая стоимость;
Движение воздушных масс происходит от жилых комнат к местам наибольшего загрязнения воздуха;
Забор воздуха происходит на уровне 2-3 метра над землей.

Пластик проигрывает только в том, что не выдерживает высоких температур, но это характерно для использования в домашних условиях.

Гофра

Бывает алюминиевой и пластиковой. Хорошая альтернатива для вытяжки на кухню, но не рассчитана на использование в длинных трубопроводах. Ребристая поверхность трубы создает большое сопротивление воздуха, и вибрацию. Сильные загибы на длинных участках вентиляции нарушают движение потока воздуха.

Особенности монтажа

Начинать монтаж нужно с замеров всех расстояний и составления проекта. Гофрированная трубка монтируется проще. На вентиляционное отверстие (оно располагается на стене или в потолке кухни в квартире) крепят заглушку. Трубу натягивают на выпускное горло вытяжки, закрепляют хомутом. Рукав растягивают до заглушки, прикрепляя к стенам с помощью монтажных скоб. На заглушку рукав также закрепляют хомутом.

Для жестких коробов и труб понадобится набор фасонных элементов, поэтому на стадии проектирования очень важно определить их точную номенклатуру и количество. Монтаж негнущейся трубы более сложен. Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу

Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу.

В частном доме проще установить выходной конец воздуховода на отдельное отверстие в наружной стене. Легко его сделать в деревянных строениях. Плюс такого решения – отсутствие нагрузки на естественную вентиляцию. Минус – утечка тепла.
