Как правильно сделать обрешетку кровли и размеры доски

Выбор материала

Как упоминалось выше, для конструирования обрешетки под крышу можно использовать различные материалы. Главным условием выбора является их идеальное качество. Только с использованием надежных и прочных брусков с течением времени на конструкции не появятся провесы или бугры. Кроме того, сам настил должен быть достаточно крепким, чтобы не сгибаться под тяжестью веса взрослого человека.

Выше уже говорилось о том, что тип контрбруса и основной обрешетки, в первую очередь, зависят от материала, из которого изготовлена кровля. Например, под достаточно жесткие покрытия, такие как металлопрофиль, черепица или шифер, можно использовать разреженную конструкцию из досок.

Наиболее популярными кровельными материалами являются:

• керамическая, цементно-песчаная или полимерцементная черепица;
• шифер или особый еврошифер;
• фальциевые материалы;
• металлочерепица;
• мягкая или гибкая кровля.

Большинство разновидностей черепицы (за исключением металлической) представляют собой небольшие штучные элементы. Подобные материалы являются самыми качественными и удобными в укладке благодаря множеству положительных свойств и долгому сроку службы.

Самыми тяжелыми признаны материалы из черепицы. По этой причине их необходимо укладывать на максимально прочную и крепкую обрешетку и основу. Для этого рекомендуется использовать добротные бруски, имеющие сечение 50-60 мм.

Одним из самых распространенных кровельных материалов является шифер. Главным плюсом, из-за которого многие потребители выбирают такие покрытия, является то, что они имеют компактные размеры, поэтому их можно легко уложить на бруски, габариты которых составляют не более 50 мм. В процессе монтажа более крупных листов шифера допустимо использовать элементы обрешетки, толщина которых составляет около 80 мм. Шаг в данном случае напрямую зависит от размерных значений.

Не так популярна в настоящее время фальцевая кровля, однако иногда ее все-таки используют при оформлении крыши. Ее уклон, как правило, находится в пределах до 14 градусов. Что касается конфигурации такой кровли, то она является достаточно сложной и замысловатой, поэтому специалисты настоятельно рекомендуют устанавливать ее на сплошные типы обрешетки.

Более простой и нетребовательной в плане монтажа является гибкая кровля. Однако для ее установки необходима одно- или двухслойная сплошная обрешетка. Вес этих строительных материалов является небольшим, поэтому устанавливать их не так трудно и энергозатратно.

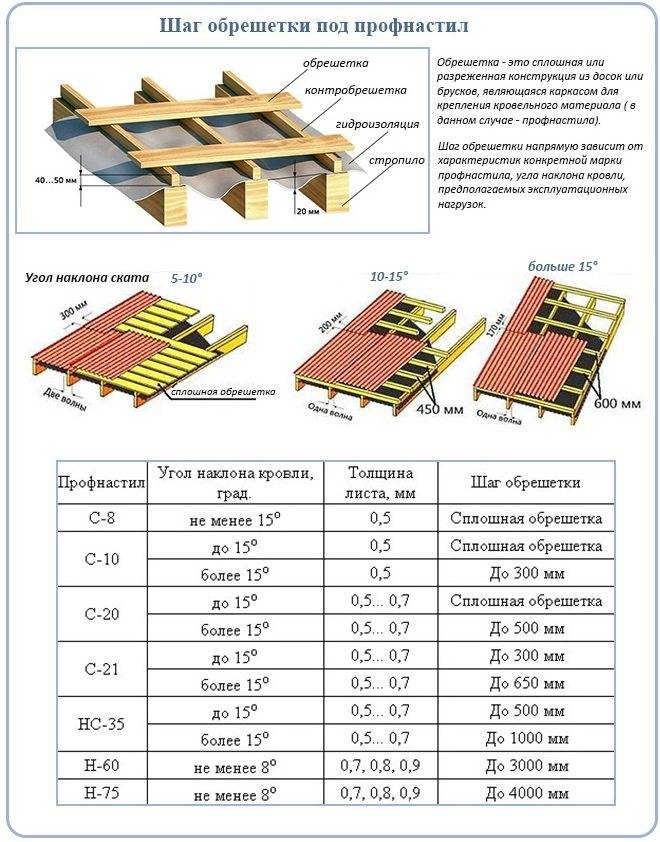

Теперь рассмотрим подробнее, какой шаг обрешетки подходит для тех или иных разновидностей кровельных материалов:

• Гибкие рулонные покрытия следует крепить на сплошную основу. Шаг между ее отдельным составляющими не должен превышать 10 мм.
• Для такого кровельного материала, как шифер, шаг следует подбирать в соответствии с его габаритами. Главным образомданный показатель зависит от толщины листов, которые могут составлять 50-75 см.
• Что касается металлочерепицы, то шаг обрешетки для нее, как правило, варьируется в значениях от 300 до 400 мм. Промежуток между двумя последними брусками должен быть в 2 раза меньше.
• При укладке любой разновидности черепицы необходимо опираться на указания производителя, помня при этом градус наклона крыши. Зачастую в подобном случае доски устанавливаются с интервалом в 320-380 мм.
• Для фальцевой кровли наиболее распространенный шаг каркаса составляет 200 мм.

Обязательна ли гидроизоляция

Асбестоцементный шифер не обладает способностью к образованию конденсата в отличие от металлических кровельных покрытий. К тому же он паропроницаемый, то есть не оказывает на деревянные конструкции вредного воздействия.

Но из-за неплотности стыков ветер может задувать на чердак целые сугробы, а в случае косого дождя под кровлю напрямую попадают осадки. Гидроизоляция, уложенная по обрешетке, защищает крышу от всех этих неприятностей. К тому же гвоздевые крепления со временем могут стать негерметичными и пропускать воду.

Если шифер треснул в самое неподходящее время, гидроизоляция поможет дождаться более благоприятного момента для ремонта. А на малоуклонных кровлях гидробарьер — необходимость, поэтому технологией предусматривается сплошное основание для укладки гидроизоляционных материалов.

Виды

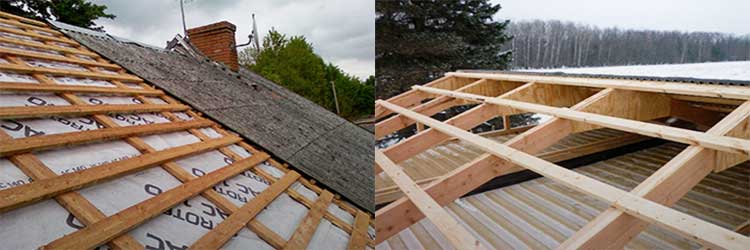

Существует две главных разновидности обрешеток под кровельный материал. Они бывают сплошными и разряженными. Ознакомимся с этими конструкциями детально.

Сплошная

Сплошную разновидность обрешетки устанавливают при помощи влагостойких листов фанеры или ОСБ (их толщина должна составлять не меньше 10 мм). Иногда для сбора этой конструкции применяются доски. Если вы используете последний материал, то вам следует учесть, что он укладывается с небольшими промежутками (примерно в 10 мм).

Главным преимуществом сплошной обрешетки, изготовленной из листового материала, конечно, является идеально ровная поверхность, получающаяся в итоге. На подобной конструкции не остается перепадов в отличие от вариантов, собранных из досок.

Однако у такой системы есть и несколько недостатков.

• Укладка листовой обрешетки может серьезно ударить по кошельку, поскольку плиты ОСБ или фанеры, как правило, стоят дороже обычных досок.
• Плотная укладка черепицы на обрешетку не всегда является чем-то положительным. Повышенная теплопроводность кровли обязательно станет провоцировать появление конденсата, даже если в течение суток температурные значения будут колебаться. При плотной укладке не остается вентиляционного зазора для испарения лишней влаги, поэтому она будет постоянно копиться под кровельным материалом, что для него очень вредно.
• Если задуматься над тем, как металлочерепица укладывается на такую основу, то становится ясно, что особого смысла в ней в принципе нет. Для гибкой черепицы сплошная обрешетка – прекрасный вариант, а вот для металлочерепицы вполне допустимо использовать и более доступные конструкции.

Сплошная обрешетка, изготовленная из досок, установленных с маленьким просветом, лучше всего подойдет для монтажа на небольших углах крутизны кровли при укладке профнастила, шифера или кровли из такого материала, как ондулин. Что касается металлочерепицы, то для нее обрешетку из досок применяться не рекомендуется.

Разреженная

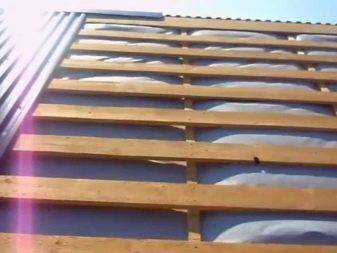

Разреженная обрешетка под кровлю признана оптимальной конструкцией. При ее монтаже направляющие нужно устанавливать так, чтобы подошва каждого горизонтального ряда модулей металлочерепицы обретала надежную нижнюю опору и достаточную ширину материала для установки саморезов.

В данном случае промежуток, находящийся между осями горизонтальных направляющих, обязательно должен соответствовать продольной длине модулей кровельного материала. Чаще всего шаг между брусьями составляет несколько сантиметров. Подобная конструкция неплохо подходит для металлической кровли, волнистого шифера и черепицы натурального происхождения.

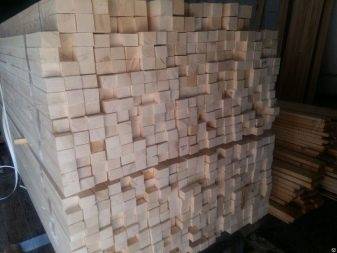

Для конструирования разреженной крыши допустимо использовать доски с толщиной в 20-40 мм. При этом габариты брусков могут составлять 50х50 мм или 60х60 мм, а диаметр жерди – 70 мм.

В данном случае выбор подходящего материала для изготовления обрешетки во многом зависит от кровли и ее особенностей. Например, дерево, применяемое в строительстве, должно быть не ниже 2 сорта – на материале не должны присутствовать сучки и прочие дефекты. Желательно выбирать обрезную доску.

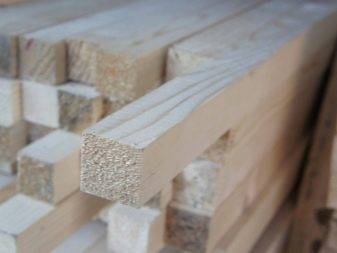

При создании разреженной конструкции обрешетки необходимо выбирать материал:

• на котором нет сучков – такие дефекты нередко приводят к поломке досок под весом снеговых осадков;
• сухое дерево – древесина ни в коем случае не должна быть сырой, поскольку со временем она все равно рассохнется, и крепежные детали (гвозди или саморезы) будут держаться в материале не так крепко.

Очень часто плоскую сплошную обрешетку укладывают сверху на разреженную. Конечно, такое устройство не является обязательным. Сплошную конструкцию вполне допустимо монтировать без предварительного возведения разреженной основы.

Монтаж двойной сплошной обрешетки

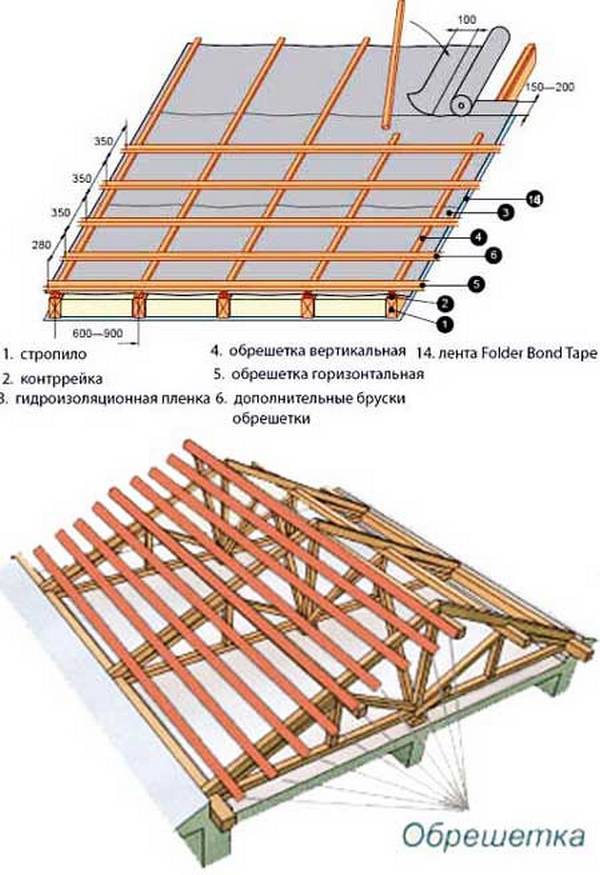

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 — двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов — доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

• Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
• Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
• Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

• Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
• Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 — комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, — доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

• Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
• Доски разреженного слоя: толщина — 25 мм, ширина — 100-140 мм.
• Фанера или ОСП-3: толщина 9-12 мм.
• Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

• При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
• Доски обрешетки (по ширине — 100-140 мм, по толщине — 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
• Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

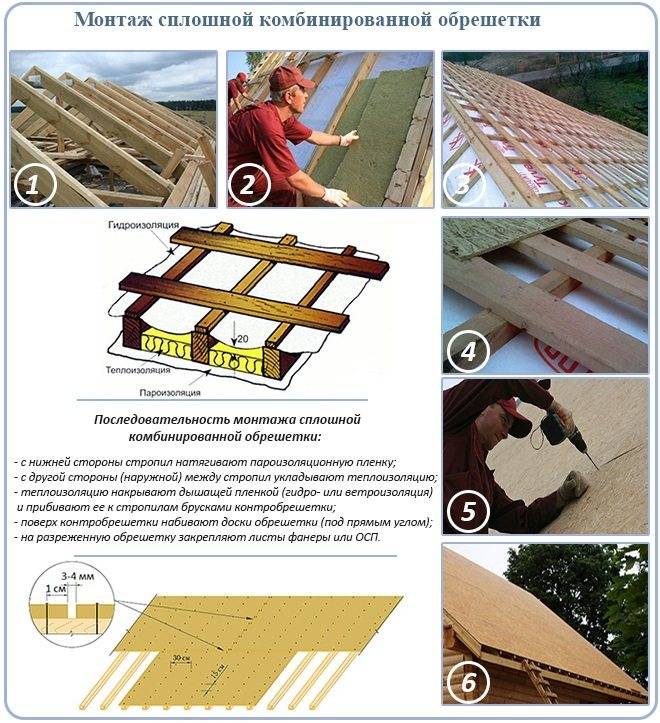

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Что это такое?

Прежде чем рассматривать детально, как конструируется обрешетка под металлическую черепицу, необходимо ответить на главный вопрос – что же она собой представляет?

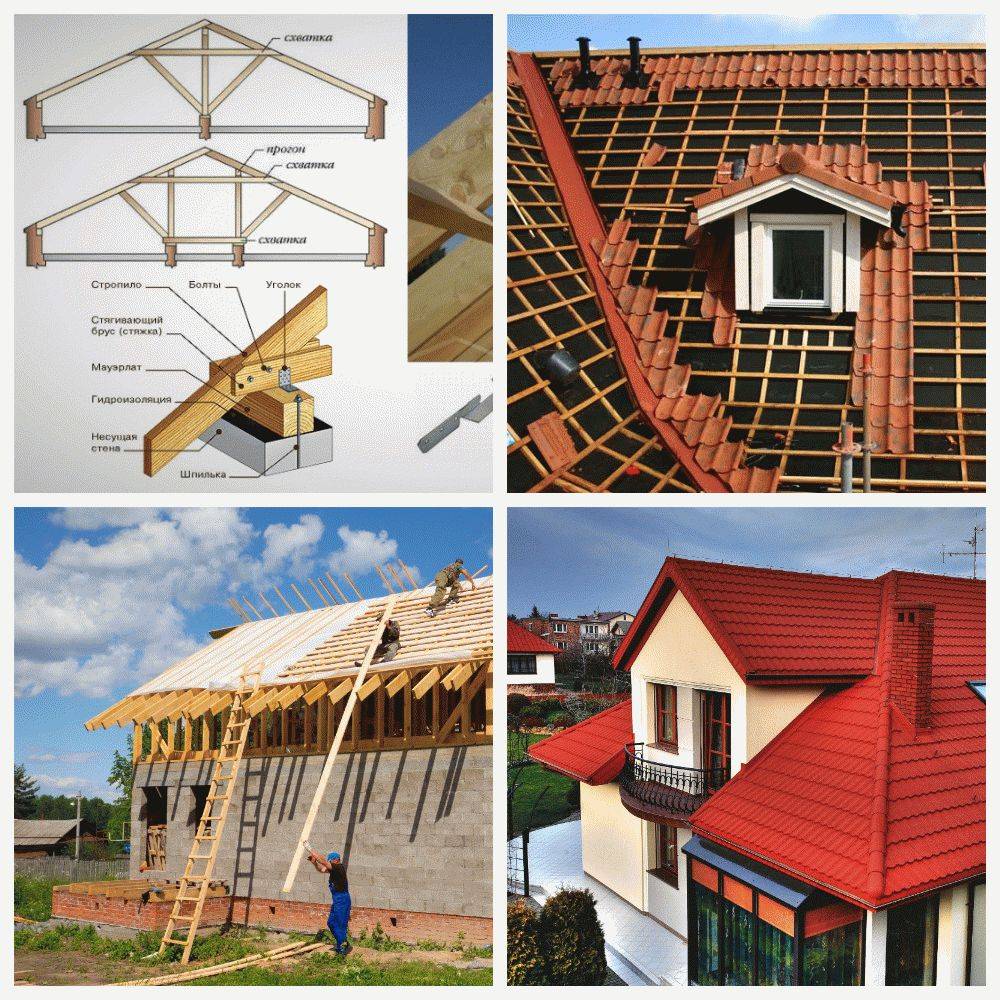

Обрешетка или каркас под кровлю представляет собой бруски, зафиксированные перпендикулярно. Эти составляющие прикрепляются к стропильным ногам. Грамотно изготовленная система принимает на себя большую часть нагрузки от кровли. Одновременно с этим стропила переносят вес от крыши на остальные перекрытия строения.

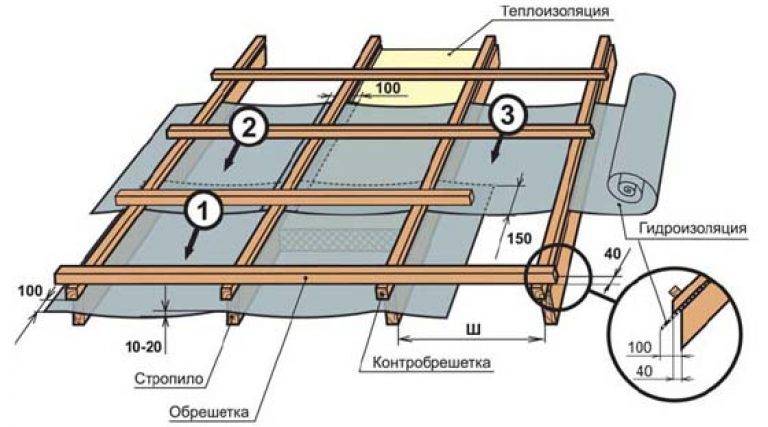

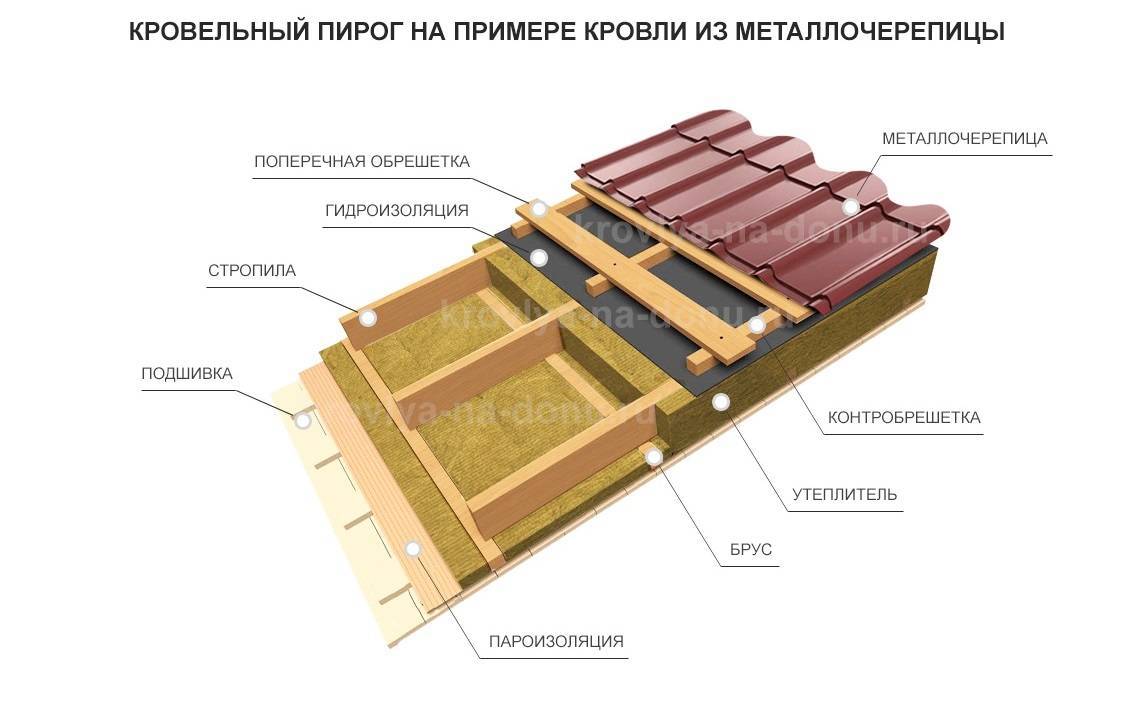

Еще одной составляющей частью кровельного «пирога» является контробрешетка (или контррейка) Многие пользователи считают, что эта конструкция – то же самое, что и сама обрешетка, однако это не так.

Обрешетка под кровельным покрытием играет одну из самых важных ролей во всей конструкции крыши в целом. Благодаря этой детали в указанном пространстве будет обеспечиваться вентиляция, а влага не станет скапливаться (она может привести к разрушению конструкции).

Кроме того, качественно изготовленная обрешетка способствует быстрому испарению лишней влаги, из-за чего кровля будет служить гораздо дольше, не будет деформироваться и не утратит внешней привлекательности.

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

• Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
• Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Расчет обрешетки

Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.

В расчете участвуют:

• общая площадь кровли;
• продольный шаг волны металлочерепицы;
• длина всех карнизных свесов;
• длина ендов;
• сечение доски или бруса для обрешетки.

Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).

Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.

Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.

Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.

Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.

С полученным результатом можно отправляться на закупку пиломатериалов.

В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.

Оборудуем контробрешетку под натуральную черепицу

Схема размещения контробрешетки на черепичной кровле При обустройстве кровли натуральной черепицей контр рейки, используемые для крепления гидроизоляции должны иметь разную толщину:

• нижние бруски несут большую нагрузку, поэтому должны быть большой толщины;
• средние рейки — немного тоньше;
• верхние бруски — самые тонкие.

Такая конструкция с монтированной поверх ее обрешеткой обеспечит кровле надежность.

А для придания максимальной прочности конструкции лучше использовать нержавеющие гвозди. Профессионально монтированная контр обрешетка может прослужить несколько десятков лет.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Видео по теме:

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Оборудование для кровельных работ

В процессе потребуется оборудование для производимых работ, которое так же важно, как и инструменты. Оно способствует экономии как сил, так и времени

В первую очередь это различные электрические инструменты:

• электрорубанок и электропила, необходимые для монтажа обрешетки и стропильной системы;
• электродрель, которая пригодится для завинчивания элементов крепежа.

Для обязательно потребуется прокатный станок, позволяющий производить картины по всей длине ската, за исключением соединений по горизонтали. Зачастую при устройстве кровли пользуются газовыми горелками, которыми подогревается материал и поверхность кровли в холодное время года либо которые используют для укладки на кровле мастичного горячего покрытия. Газовая горелка обеспечивает разогрев материала до необходимой технологической температуры. Многоэтажное строительство требует установки кровельного крана, с помощью которого поднимаются металлические и деревянные конструкционные элементы крыши и покрытий кровли.

Конструктивные особенности

Обрешётка не выглядит технически сложным элементом, поэтому доски и брус обычно укладываются своими руками, без привлечения профильных специалистов. При выполнении монтажных работ нужно учитывать факт, что элемент имеет собственную классификацию, что во многом определяет выбор кровельного материала. В общих чертах обрешётка различается двумя основными признаками: способом укладки и количеством слоёв.

Укладка

Можно выделить два варианта:

Разреженная.

Особенностью конструкции является большое расстояние между поперечными лагами. Брус укладывается на значительном расстоянии друг от друга, иногда шаг может превышать полметра. Конкретное расстояние зависит от ширины и характера кровельного материала.

Сплошная.

Доска для обрешётки крыш укладывается практически вплотную, оставляя зазоры шириной не более 10 мм. Оставляемый зазор компенсирует температурную деформацию и помогает избежать вспучивания кровельного настила при чрезмерном нагревании. Сплошная обрешётка может выступать самостоятельным элементом кровельной системы или выполнять вспомогательную функцию в двухслойных конструкциях.

Обрешётка сплошного типа не привязана к определённому виду крыши, поэтому может служить основанием для любого кровельного материала.

Количество слоёв

Строителям приходится выбирать между двумя вариантами:

• одинарная обрешётка укладывается на стропильную систему одним слоем, располагаясь параллельно коньку крыши;
• двухслойная – доски первого слоя идут с шагом 500–1000 мм, сверху настилаются щиты, расположенные под углом 450.

При обустройстве крыши порой используется такое понятие, как контробрешётка. Элемент используется в кровельных системах, где предполагается наличие гидро- и пароизоляции. Контробрешётка монтируется поверх гидроизоляционного слоя, прижимая материал и являясь основанием для основной обрешётки.

Советы от профессионалов

Учитывайте, что шаг обрешетки необходимо отсчитывать от центра до центра доски, а шаг между первой и второй рейками стоит считать от нижнего края стартовой детали до центрального участка второй.

Не стоит бояться укладки металлочерепицы после завершения работ по конструированию каркаса. Работать с таким кровельным материалом очень просто, что объясняется его рельефной поверхностью – листы на замковых участках идеально стыкуются друг с другом, поэтому ошибиться с их монтажом очень сложно.

Если вы не хотите самостоятельно обрабатывать древесину защитными антисептическими пропитками, то вам стоит поискать доски, которые еще на стадии изготовления прошли такую обработку. Конечно, эти детали обойдутся дороже, зато вы сэкономите немного времени.

При расчете необходимого объема материалов рекомендуется прибавлять к получившимся значениям дополнительные 10%. Это объясняется тем, что в процессе установки пиломатериалы всегда подрезаются до нужных размеров, и часть их отправляется в отходы.

При установке металлочерепицы следует учитывать, что крепить ее к обрешетке нужно снизу волны – это место считается наиболее прочным и надежным.

Если в получившейся кровельной конструкции имеются сквозные отверстия, а далее к ним планируется установка тяжеловесных деталей, то это обязательно следует учесть во время монтажа обрешетки.

Не забывайте установить несколько карнизных досок, потому что именно по ним в дальнейшем будут выравниваться остальные элементы. Прикрепляйте данную деталь как можно крепче и надежнее. Шаг между двух первых реек должен быть немного меньше остальных.

В местах соединения крыши и обрешетки рекомендуется использовать не менее двух гвоздей.

На шаг обрешетки также будет оказывать влияние и угол крыши. В данном случае необходимо брать в учет вес каркаса и самой кровли. Данные показатели влияют и на выбор подходящих пиломатериалов, а точнее, их ширины и толщины.

При укладке металлочерепицы ни в коем случае нельзя использовать болгарку для резки покрытий кровли. После ее применения на материале останется много дефектов, которые в дальнейшем могут покрыться ржавчиной.

Как сделать обрешётку под металлочерепицу, смотрите в видео ниже.

Обрешетка под мягкую кровлю

Устройство кровли всегда предполагает создание дополнительной решетчатой конструкции, на которую производится дальнейшая укладка и закрепление деталей. Она изготавливается из досок и брусьев, расположенных по отношению к стропилам под прямым углом. В зависимости от того, под какой кровельный материал настилается обрешетка, можно выделить несколько ее видов:

• Сплошной шаг обрешетки под мягкую кровлю, зазор между соседними элементами составляет не более 1 см. Она используется для кровли из гибких материалов.
• Разреженная обрешетка, элементы которой расположены на большем расстоянии. Используется для жесткой кровли. Чаще всего изготавливается из досок.

ВАЖНО!
Помимо того, что сплошная решетка служит основанием для крепления элементов, она также выполняет роль дополнительной звуко- и теплоизоляции.

Обрешетку под гибкую черепицу можно подразделить на:

• Однослойную, элементами которой являются только дощатые или брусчатые элементы, уложенные перпендикулярно стропильным ногам;
• Двухслойную, имеющую более сложную конструкцию. Она состоит из основы, устройство которой аналогично однослойной обрешетке, а также верхнего настилающего слоя из ориентированно-стружечной плиты, фанеры, теса или шпунтованных досок. Элементы верхнего слоя должны располагаться на минимальном расстоянии друг от друга, перпендикулярно нижележащему каркасу или под углом в 45 градусов, создавая при этом сплошную конструкцию. Двухслойная обрешетка используется для мягкой кровли, а также для крыши с большим стропильным шагом.

Строение обрешетки под гибкую черепицу

Требования к конструкции обрешетки под битумную черепицу:

• Достаточная прочность на изгиб, позволяющая элементам выдерживать постоянные нагрузки от веса покрытия, а также снеговые и ветровые воздействия;
• Устойчивость к механическим воздействиям;
• Детали должны быть однородными, без сучков, бугров и трещин, превышающих 6 мм;
• Доски и листовые материалы должны быть прямолинейными и не иметь провесов.
