Обратный клапан для отопления: виды и назначение, правила установки

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика.

Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко.

Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия.

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Разновидности устройств и принцип действия

В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.

Классификация #1 — по механизму прижима

В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.

Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.

Принцип действия пружинных предохранителей заключается в следующем:

на затвор устройства воздействует поток воды;
движение теплоносителя ограничивается усилием пружины;
критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
жидкость отправляется в выходной патрубок;
внутренний объем воды стабилизируется;
пружина закрывает затвор, возвращая его в первоначальное положение.

Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.

Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.

Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.

Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.

Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.

Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.

Классификация #2 — по высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

Классификация #3 — по скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

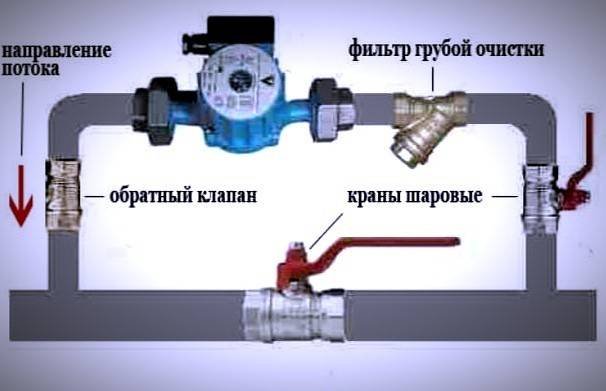

устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Как регулировать балансировочный кран в системе отопления

Настройка механического балансира

Перед тем как настраивать баланс радиаторной сети необходимо изучить инструкцию к клапану, которая прилагается при его покупке. В ней обозначена схема регулировки, если пользователь правильно все установит, то сможет реально снизать затраты на тепловую энергию. Регулировку клапана можно выполнить двумя способами.

Первый способ регулировки клапана

Это самый простой и проверенный вариант регулировки, который рекомендуют опытные настройщики теплового режима в водяных сетях теплоснабжения. Для этого потребуется разделить количество оборотов клапана на число батарей, установленных в контуре нагрева по периметру комнаты. Такой прием даёт возможность правильно определять шаг алгоритма настройки. Метод состоит в закрытии всех вентилей в обратном порядке — от крайней к первой батареи по отношению к источнику нагрева.

Например, для тупиковой схемы, имеющей 4 радиатора, оснащенные механическими балансировочными клапанами и регулировкой шпинделя 4.5 оборота:

4.5:4 = 1.1 оборота

Схема открытия:

Первый балансировочный вентиль – 1.1 оборот.
Второй балансировочный вентиль – 2.2 оборот.
Третий балансировочный вентиль – 3.3 оборот.
Четвертый балансировочный вентиль – 4.5 оборот.

Второй способ настройки балансира

Существует еще один, очень качественный способ балансировки. Выполняется он намного быстрее, и содержит в себе способность учета некоторой специфики месторасположения батареи. Единственно, что для его выполнения потребуется — термометр контактного типа.

Полный процесс проходит в такой очередности:

Открывают все вентиля и дают возможность сети войти в температурное равновесие с рабочей температурой, например, в 80 С.
Измеряют температуру всех приборов отопления.
Устраняют разницу методом перекрытия первых и средних кранов. Крайние клапаны не регулируются.
Обычно, первый клапан проворачивается не более чем на 1.5 об, а средние — на 2.5 об.
Дают возможность системе прийти в температурное равновесие в течение 20 мин
Производят замер температур и выполняют настройку клапанов дальше, если в этом будет необходимость.

Преимущества и недостатки

Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении

Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

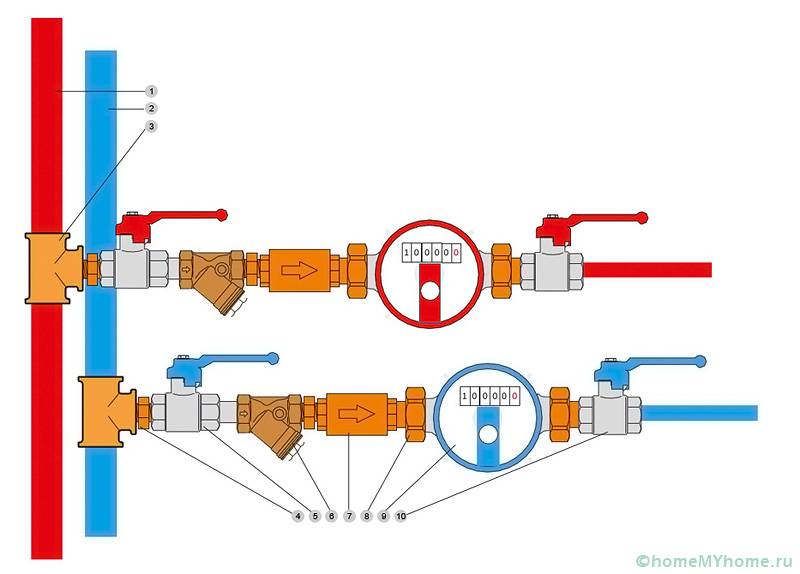

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

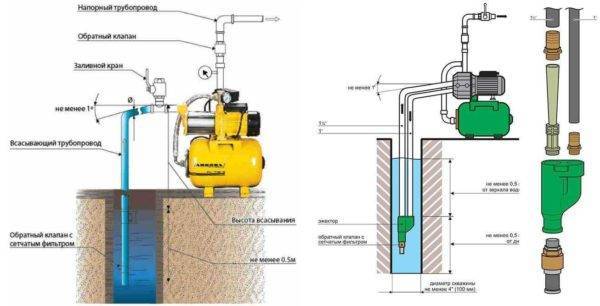

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Из какого материала должен быть изготовлен клапан

Выбирая клапаны, важно знать, из какого материала он был изготовлен и какие у каждого варианта имеются преимущества:

Чугунные. Крайне редко применяются в бытовых системах. В основном применяются на промышленных предприятиях. Такой, казалось бы, прочный сплав, как чугун, в воде очень подвержен образованию известковых отложений, из-за чего может поломаться и ограничить доступ воды.
Латунные. Идеальный вариант для домашних систем водоснабжения. Латунь не подвержена коррозии, не накапливает известковые отложения, а также не окисляется. Срок службы деталей из этого сплава достаточно долгий.
Из нержавеющей стали. Такие детали имеют самую высокую стоимость среди остальных. И это неудивительно – ведь нержавейка обладает невероятной прочностью и устойчивостью к коррозии. Если есть возможность, лучше всего покупать именно такие клапаны, ведь срок их службы измеряется годами.

Внимательно прочитайте на упаковке, какие еще материалы использованы при изготовлении детали. Например, под латунным корпусом может скрываться пластмассовая пружина. Если вы ограничены в средствах, оптимальным вариантом может стать клапан на насосной станции из латуни. Достаточно долгий срок службы и разумная цена – вот основные плюсы такой детали.
