Монтаж и изготовление несъемной опалубки из пенополистирола

Несъемная опалубка для стен: технология отливки

Самостоятельное использование подобной методики отливки стен требует понимания технологического процесса. Чаще всего данный тип строительства применяется непрофессионалами в случае возведения частных одноэтажных домов, а также гаражных конструкций. Сооружение опалубки, изготовленной из пенополистирола, можно провести в одиночку. Однако несколько человек выполнят монтаж стен гораздо быстрее.

Преимущество использования форм из пенополистирола заключается в том, что они имеют небольшую массу. Таким образом, физические нагрузки в этом случае снижаются до минимума. Перед началом строительства необходимо изучить пошаговый алгоритм действий и нюансы, позволяющие ответить на вопрос о том, как правильно сделать опалубку.

Стены, изготовленные с помощью такого метода, рекомендуется устанавливать на ленточный фундамент. Данная основа лучше всего подходит для строительства с использованием несъемных пенопластовых форм

Важно запомнить, что применение цементного раствора для заливки стен зачастую накладывает определенное ограничение на количество рядов блоков. Специалисты советуют располагать 4 ряда форм, причем они должны быть надежно связаны с основой постройки посредством арматуры

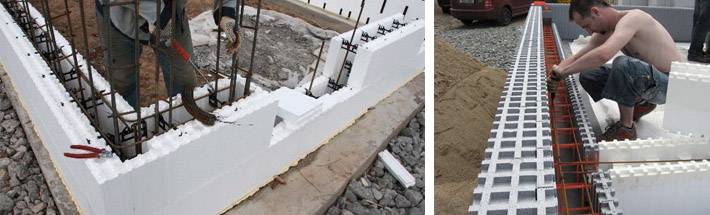

При монтаже несъемных блоков из пенополистирола, необходимо особое внимание уделить их стыковке.На заметку! Не рекомендуется сразу заливать весь бетон. Сначала следует выполнить частичную заливку и выждать некоторое время, необходимое для усадки раствора

Как правило, такая процедура занимает не более 3-4 часов. Далее выполняется добавление цементного раствора.

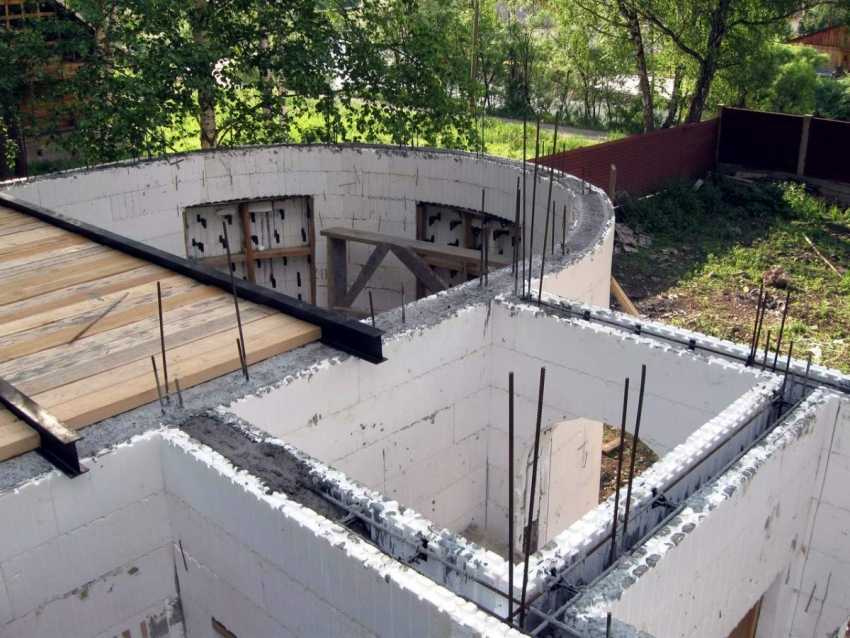

При возведении монолитных сооружений для отливки стен нередко применяются специальные формы – щиты. Они соединяются с помощью специальных стяжных болтов и образуют просвет, в который заливается бетон. Такие изделия могут иметь различные габариты. Например, их максимальная высота составляет 3,3 м, а показатель ширины колеблется в пределах от 0,25 до 2,4 м. После застывания раствора производится демонтаж данной конструкции. Размер щита опалубки подбирается в зависимости от индивидуальных особенностей возводимого сооружения.

Стоит отметить, что еще одной особенностью несъемной опалубки, используемой для заливки стен, является ее неустойчивость. Это связано с тем, что бетон, заливаемый в формы, имеет большую массу. Таким образом, даже блоки, уложенные в 4 ряда и оснащенные арматурой, нуждаются в суточном выжидании. Этого времени вполне достаточно для того, чтобы раствор осел и уплотнился.

Преимущество использования форм из пенополистирола заключается в том, что они имеют небольшую массу.

При монтаже несъемных блоков, изготовленных из пенополистирола, необходимо особое внимание уделить их стыковке. Отдельные элементы конструкции должны соединяться с особой тщательностью, чтобы поверхность первых рядов была максимально ровной

В противном случае при добавлении следующих рядов может произойти обвал стены вследствие их перекоса.

Альтернативой пенополистиролу является пластмасса. Пластиковая опалубка для монолитного строительства используется в том случае, когда требуется обеспечить хорошую прочность и жесткость конструкции. Преимуществом таких изделий является то, что они отличаются высокой износостойкостью.

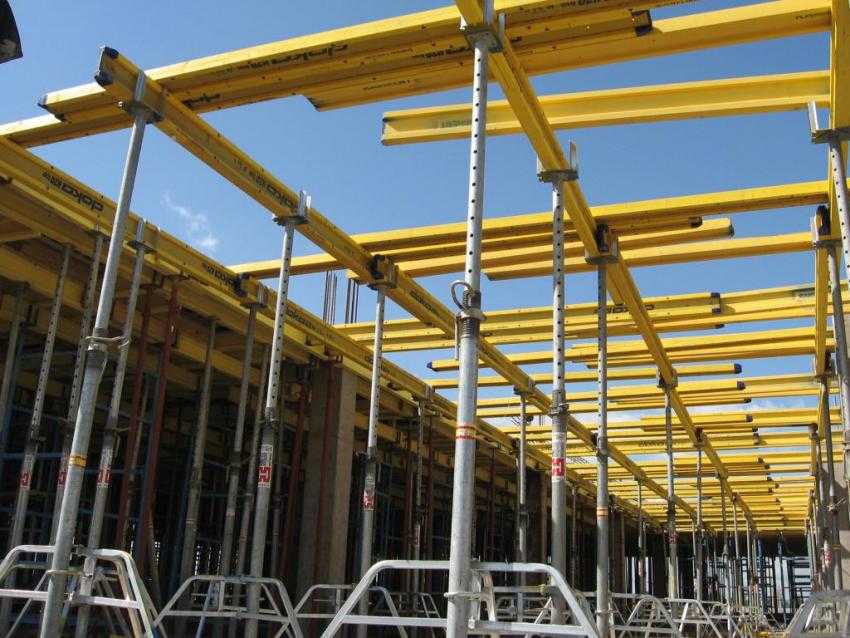

Стойки для организации несъемной формы перекрытий

Традиционный вариант организации перекрытий в монолитных или любых других зданиях предусматривает применение специальных телескопических (раздвижных) стоек. Эти изделия используются для фиксации временного настила, который изготавливается из влагостойкой фанеры для опалубки. Такой способ не является удобным, так как требует много времени и довольно больших физических нагрузок.

Стойка, выполняющая опорную роль, состоит из нескольких конструктивных элементов. Нижняя часть телескопического изделия оснащается треногой, которая обеспечивает устойчивость трубы. В свою очередь, в верхней части располагается специальная насадка, которая необходима для захвата и удержания строительной балки – ригеля. Все стойки для опалубки перекрытий подразделяются на две категории в зависимости от расположения резьбы. Одни из них оснащены открытой резьбой, а другие – закрытой.

Труба, которая имеет меньшее сечение, отличается наличием специальных отверстий по всей своей длине. Шаг отверстий может быть разным – от 11 до 17,5 см. Наружная труба оборудована опорной гайкой. В результате, когда возникает необходимость фиксации стойки на определенном уровне, производится продевание специальной серьги через отверстия в трубах. Этот элемент имеет опору (гайку), поэтому удерживается в нужном положении.

Организация перекрытий в монолитных и не только зданиях, предусматривает применение специальных телескопических раздвижных стоек.

Телескопические стойки для опалубки могут различаться длиной. Этот показатель колеблется от 1,7 до 4,5 м. Они выдерживают довольно большие нагрузки (до 4 тонн). Стоит отметить, что такие опорные изделия производятся из металла, поэтому их покрывают специальными антикоррозийными составами, так как сталь может заржаветь.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Преимущества опалубки из пенополистирола

Пенопластовый каркас обладает следующими плюсами:

1. Отличается высокими теплоизоляционными характеристиками. В случае монтажа фундамента или стен из пенобетона, поверхность не придется дополнительно оббивать листами пенопласта.
2. Подходит для возведения сложных многоэтажных зданий и для простых построек;
3. Процесс монтажа занимает значительно меньше времени.
4. Минимальный вес блоков.
5. Не подвержен грибкам, плесени и атакам термитов.
6. Пенополистирол стоит намного дешевле дерева.
7. Отличается повышенной влагостойкостью и герметичностью.

Кроме этого, фундамент, установленный на пенополистирольную опалубку, будет отличаться повышенными энергосберегающими свойствами и паропроницаемостью.

Однако, учитывая все преимущества этого материала, несъемная опалубка из пенопласта обладает и массой минусов.

Основные достоинства фундамента-опалубки

Итак, в чём преимущества такой технологии перед классикой? Попробуем перечислить:

• Минимальные трудовые затраты. Опалубку под фундамент могут собрать 2 человека буквально за 1 день.

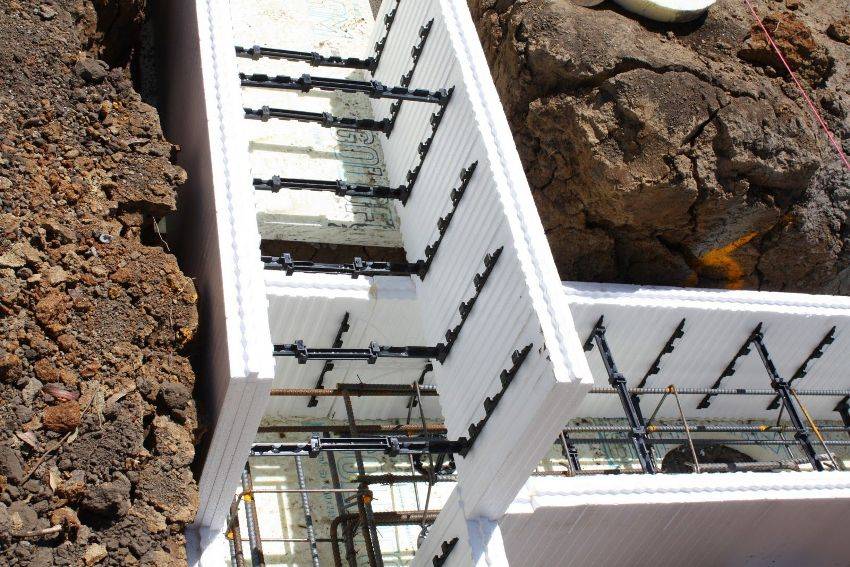

• Универсальная стяжка СВТ является удобным и практичным элементом крепежа: арматурный каркас надёжно крепится прямо на неё, за счёт удлинителей простая регулировка ширины фундамента.
• Возможность выставить точные размеры и минимизировать потери бетона.
• Реализация сложных по геометрическому виду проектов.
• Отсутствие демонтажных работ (исключение может составить внутренняя часть опалубки, которая пригодна для утепления пола, стен, отмостки или крыши, но это уже по вашему желанию).
• Готовая конструкция не имеет мостиков холода и отлично сохраняет тепло.
• Отсутствует необходимость в утеплении цоколя: оно уже есть.
• Несущее основание и теплоизоляция монтируется в один технологический цикл.

Преимущества технологии

Строительство дома, где применяется такая несъемная опалубка, может вестись при отрицательных температурах воздуха (вплоть до -10 °C)

Проанализировав отзывы владельцев домов из несъемной опалубки, можем выделить следующие преимущества:

• Ускоренное время строительства каркаса дома в сочетании с невысокой стоимостью;
• Строительство дома, где применяется такая несъемная опалубка, может вестись при отрицательных температурах воздуха (вплоть до -10 °C);
• Снижается давление на фундамент, что дает возможность уменьшить его стоимость;
• Отсутствие необходимости применения мощных подъемных механизмов (возможно, они потребуются для укладки плит перекрытия);
• Заливка бетонной смесью может осуществляться с помощью бетононасоса невысокого давления или вручную через специально предназначенную для этого воронку;
• Высокие показатели теплосбережения стен;
• Возможность построить дом любой конфигурации, простота сборки каркаса (блоки легко пилятся и крепятся по принципу конструктора «Лего»);
• Большой срок эксплуатации возведенного по этой технологии строения;
• Прочность стен при их меньшей толщине сравнима с кирпичными;
• Увеличение полезного объема помещения;
• Утепление (как и звукоизоляция) возведенных стен не требуется, кроме зданий, расположенных в холодных климатических условиях. Для районов с низкими температурами выпускаются блоки увеличенной толщины (до 50 см);
• Снижение затрат на отопление в доме;
• Большой выбор типов пенополистирольных элементов опалубки (выпускаются угловые элементы, блоки с заглушками дли устройства проемов и т.д.);
• Простота отделки. Такие стены не нуждаются в выравнивании перед отделочными работами. Для них могут быть использованы любые отделочные материалы (сайдинг, негорючий гипсокартон, керамическая плитка и т.д.);
• Дом, построенный с использованием пенополистирольной несъемной опалубки не подвержен гниению, образованию плесени, разрушению грызунами;
• Возможность прокладки коммуникаций (кабелей, труб) внутри стен. Для этого в блоках есть специальные отверстия для этого;
• Углы здания имеют точную геометрию;
• Возможность использования блоков такой опалубки для устройства ленточного фундамента. Для гидроизоляции такого фундамента достаточно обустройства системы дренажа.

Стойки для организации несъемной формы перекрытий

Традиционный вариант организации перекрытий в монолитных или любых других зданиях предусматривает применение специальных телескопических (раздвижных) стоек. Эти изделия используются для фиксации временного настила, который изготавливается из влагостойкой фанеры для опалубки. Такой способ не является удобным, так как требует много времени и довольно больших физических нагрузок.

Стойка, выполняющая опорную роль, состоит из нескольких конструктивных элементов. Нижняя часть телескопического изделия оснащается треногой, которая обеспечивает устойчивость трубы. В свою очередь, в верхней части располагается специальная насадка, которая необходима для захвата и удержания строительной балки – ригеля. Все стойки для опалубки перекрытий подразделяются на две категории в зависимости от расположения резьбы. Одни из них оснащены открытой резьбой, а другие – закрытой.

Труба, которая имеет меньшее сечение, отличается наличием специальных отверстий по всей своей длине. Шаг отверстий может быть разным – от 11 до 17,5 см. Наружная труба оборудована опорной гайкой. В результате, когда возникает необходимость фиксации стойки на определенном уровне, производится продевание специальной серьги через отверстия в трубах. Этот элемент имеет опору (гайку), поэтому удерживается в нужном положении.

Организация перекрытий в монолитных и не только зданиях, предусматривает применение специальных телескопических раздвижных стоек

Телескопические стойки для опалубки могут различаться длиной. Этот показатель колеблется от 1,7 до 4,5 м. Они выдерживают довольно большие нагрузки (до 4 тонн). Стоит отметить, что такие опорные изделия производятся из металла, поэтому их покрывают специальными антикоррозийными составами, так как сталь может заржаветь.

Несъемная опалубка для перекрытий: особенности и характеристики

В отличие от стандартного способа, предполагающего наличие опорных стоек, пенополистирольная опалубка для перекрытий имеет совершенно другую технологию установки. В качестве основы для такой системы используются специальные матрицы, которые производятся из плотного и прочного пенополистирола.

Подобные матрицы следует уложить на несущие стены. Преимуществом такого метода является то, что эти элементы имеют небольшую массу, поэтому для их установки не требуется серьезных физических усилий.

В качестве основы для опалубка часто используют специальные матрицы, которые производятся из плотного и прочного пенополистирола

Стыковка матриц между собой производится довольно просто. Каждое изделие оснащается пазогребневой системой для соединения. Таким образом, выполнить подобную установку сможет любой человек, не имеющий опыта работы в этой области. Благодаря пазогребневой системе появляется возможность быстрой организации сплошного настила.

Такая опалубка для монолитного перекрытия способна выдерживать слой бетона толщиной до 15 см. Как правило, этой величины вполне достаточно для организации надежной конструкции. Перед тем как приступить к заливке бетона, необходимо расположить арматуру между стыковыми зонами элементов перекрытия. Металлический каркас должен собираться в неразрезную балку, занимающую всю ширину промежутка.

Затем сверху матриц требуется расположить арматурную сетку. Она выполняется из прутьев, диаметр которых составляет от 10 до 15 мм. Вязка арматуры производится традиционным способом – посредством специальной проволоки.

Завершающий этап создания объемной опалубки перекрытий предусматривает заливку бетона, после чего требуется дождаться его застывания. Таким образом производится организация перекрытий с помощью пенополистирольных матриц. Результатом данного процесса является прочная конструкция, которая способна выдерживать значительные нагрузки.

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции

После застывания цементного раствора опалубка, выполненная из пенополистирола, не демонтируется. Она остается в пироге перекрытия и с этого момента начинает выполнять теплоизоляционную функцию. Этот способ организации конструкции является более технологичным, если сравнивать его с традиционным методом, учитывающим использование съемных балок для опалубки перекрытий.

Важно запомнить, что самостоятельное применение подобной технологии требует понимания ее нюансов. Главное – еще перед началом работы нужно знать, что укладка элементов перекрытия требует аккуратности

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции.

Технология укладки несъёмной пенополистирольной опалубки

Чтобы перед заливкой жидкого бетона правильно разместить несъёмные блоки из пенополистирола, особых умений не нужно. Соблюдая требования, конструкцию получится собрать без проблем.

Стены дома можно собрать из обычных стеновых, а также из поворотных и угловых блоков пенополистирола

Как выполнить монтаж вспомогательной конструкции

Приступая к сооружению опалубки из блоков пенополистирола, нужно понять, что процесс напоминает сборку конструктора. У каждой детали конструкции из искусственного сырья снизу созданы выемки, а сверху — шипы. Поэтому блоки соединяются крепко-накрепко и легко собираются в нужную конструкцию.

Пазы и выступы позволяют легко собрать опалубку

Опалубку из пенополистирола монтируют, выполняя следующие действия:

1. Фундамент дома застилают полотном, служащим барьером для влаги. На гидроизоляционный материал ставят первую линию блоков из пенополистирола. Внутрь них (вертикально) продевают элементы арматуры, обеспечивающие надёжную связь между всеми фрагментами конструкции. Размещая блоки, смотрят, соответствуют ли размеры заданным параметрам, следят за формой опалубки и оставляют пустоты для отводов под внутренние перегородки.
2. Очередные линии блоков выставляют так, чтобы они перекрывали места соединений элементов конструкции, уложенных ранее. Элементы опалубки из пенополистирола выкладывают так же, как кирпичи
3. Конструкцию укрепляют по периметру, то есть вставляют в каждую линию блоков по два металлических прута. Арматуру погружают в материал исключительно в горизонтальном направлении. Для облегчения этой задачи на перемычках с внутренней стороны блоков и создают маленькие выступы. Металлические элементы укладывают, делая нахлёсты, и скрепляют друг с другом стальной проволокой. Помимо этого, арматуру таким же образом соединяют со штырями, вставленными в основание вертикально. Для создания араматурного каркаса подходят штыри с диаметром 12 мм
4. Через созданную конструкцию проводят необходимые коммуникации. Затем в опалубке проделывают монтажные отверстия. Сделать это позже не получится: залитый и уже затвердевший бетон станет серьёзной преградой.
5. Для заливки берут состав, лишённый щебня крупного размера, поскольку он способен деформировать стенки конструкции из пенополистирола. Опалубки заполняют раствором слоями в один метр. Предпоследний пласт бетона прессуют и выравнивают. Когда он абсолютно затвердеет, выполняют заливку последнего слоя раствора. Жидкий бетон удобнее заливать в опалубку через шланг

Видео: как соединить стены из несъёмной опалубки с крышей

Можно ли сделать несъёмную конструкцию из пенополистирола самостоятельно?

На заводе блоки пенополистирола производят по сложной технологии в несколько этапов:

1. Строительное сырьё обрабатывают водяным паром, что на производстве называется предварительным вспениванием. В результате этого поры материала становятся шире, а материал приобретает иную плотность — 35 кг/м³.
2. Вспененный пенополистирол держат в бункере, дожидаясь его готовности для дальнейшей обработки. Спустя сутки состояние гранул в материале нормализируется и из них выходит лишняя жидкость.
3. Из пенополистирола формируют блоки. Для этого материал заключают в специальные формы и ещё раз вспенивают.
4. Готовые блоки охлаждают водой и извлекают. После этого в производстве примерно на 24 часа делают перерыв. Точное время простоя зависит от влажности и температуры воздуха в помещении, где изготавливают опалубку.
5. Отходы от производства измельчают и преобразуют в накопитель. Остатками материала могут воспользоваться снова.

Блок опалубки пенополистирола — это результат многоэтапной обработки материала

Повторить все перечисленные действия в домашних условиях весьма затруднительно. К тому же производство блоков пенополистирола подразумевает использование парогенератора — дорогостоящего аппарата.

Аккумулятор пара для изготовления несъёмной опалубки должен иметь определённые характеристики:

• температура вспенивания — от 100 до 115 градусов;
• температура формовки — от 130 до 140 градусов;
• давление пара во время вспенивания материала — от 1 до 1, 5 Атм;
• давление пара в процессе формовки — 4–5 Атм;
• расход пара во время вспенивания сырья — от 50 до 100 кг/ч;
• расход пара при формовке — от 25 до 50 кг/ч.

Блоки пенополистирола производятся на заводе, в домашних условиях за их изготовление лучше не браться

Кроме парогенератора, для производства блоков пенополистирола нужны пневмотранспорт, дробилка остатков, приёмный бункер и комплектующие детали.

Получается, что своими руками делать блоки из пенополистирола — неразумно. Проще и дешевле приобрести уже готовую несъёмную опалубку.

Опалубка для монолитного фундамента: этапы самостоятельной установки

После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.

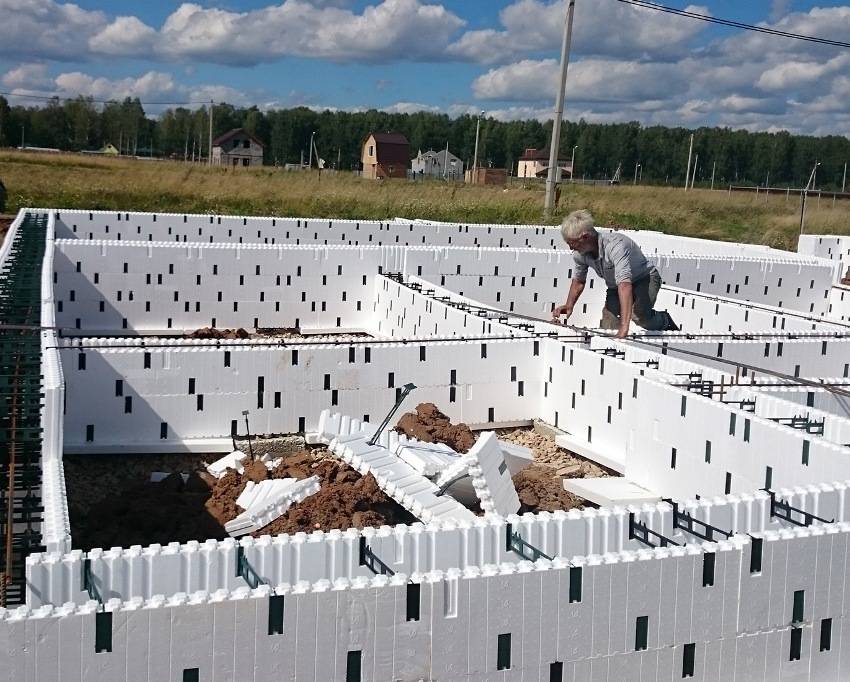

Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.

Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона

Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров

Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго. Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего

В результате стык элементов первого ряда должен попадать на середину блока второй полосы

Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.

Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.

Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.

Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции

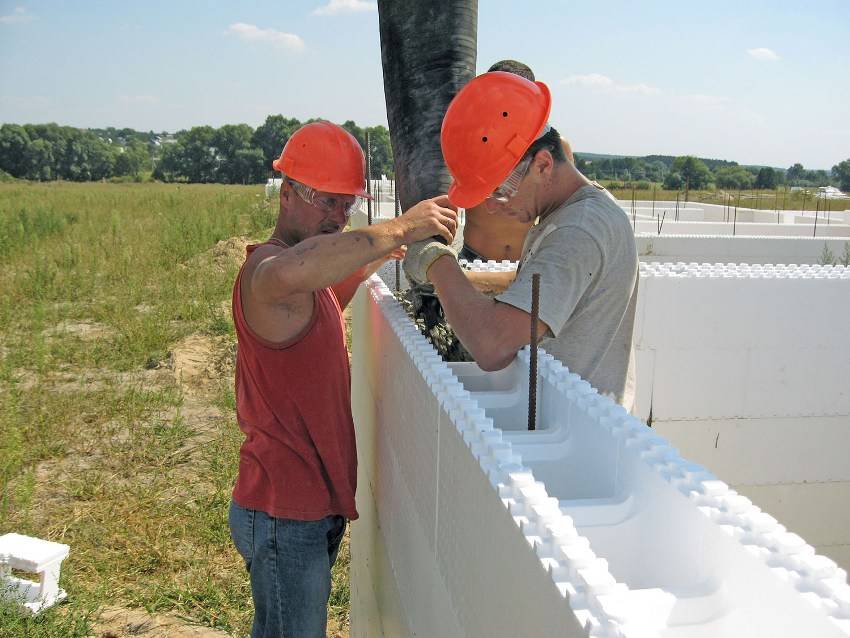

Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.

Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок

Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор. В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой

В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.

Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно
