Какие неисправности в работе скважинного насоса могут произойти и как с ними справиться

Насос в скважине работает, а давление в системе низкое или отсутствует полностью

Причин, по которым при работающем в скважине насосе напор воды в водопроводе слишком низкий, несколько.

Неверные показания манометра

Это частный случай, когда некорректно работает один из элементов водопроводной сети при сохранении общей функциональности системы водоснабжения. При проверке работоспособности водопроводного оборудования выясняется, что вода из кранов течет под напором, гидроаккумулятор заполняется в установленный интервал времени, а манометр показывает отсутствие давления в системе. Это прямо указывает на неисправность прибора для измерения давления. Замена неисправного манометра рабочим устройством решает проблему «неисправности» водопровода.

Засор в трубопроводе

Если в трубе на участке от скважинного насоса до манометра образовался засор, давление в трубах будет понижено. Чаще всего причина падения напора воды – загрязнение фильтра грубой очистки. Необходимо прочистить сетку фильтра. Для этого следует при помощи разводного ключа отсоединить крышку-гайку фильтра, вынуть сетчатый элемент и очистить его от ржавчины и других нерастворимых осадков. Очистка фильтра заметно увеличит напор воды в водопроводе.

Специалисты напоминают: перед отвинчиванием гайки не забывайте перекрывать запорный кран, стоящий перед фильтром.

Утечка воды

Значительная утечка воды может происходить в любом месте трубопровода, но, как правило, возникает либо в трубе, проложенной в земле, либо в водоподъемном шланге (трубе), находящемся в скважине, – то есть в тех местах, где невозможно визуально заметить точку утечки.

Порядок проверки водоподъемной трубы на наличие утечки:

• обесточить насос;
• отключить автоматику;
• рассоединить стык между водоподъемной (вертикальной) трубой и вводной (горизонтальной) трубой;
• включить насос и проследить, вытекает ли вода из водоподъемной трубы.

Если из отверстия трубы начинает хлестать вода, утечку, скорее всего, придется искать в трубопроводе, проложенном в земле. Чтобы точно подтвердить этот факт, необходимо, выключив насосное оборудование, отсоединить вводную трубу там, где она выходит из траншеи, и включить насос. Вода не поступает? Придется демонтировать трубу, находящуюся в земле и ликвидировать протечку, загерметизировав или заменив участок трубы.

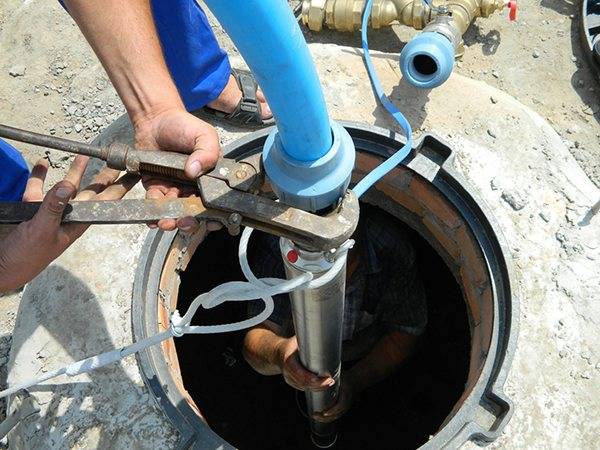

Если вода из трубы не поступает, прорыв находится где-то в скважине. Следует извлечь из скважины трубу с присоединенным к ней насосом и отыскать место утечки. В большинстве случаев герметичность теряется на стыке трубы с насосом. Если место утечки не обнаружено, неисправен насос.

Специалисты предупреждают: действия по извлечению из обсадной колонны скважинного насоса с водоподъемной трубой требуют наличия специального оборудования и опыта проведения подобных работ. Неумелый подъем насоса из скважины может привести к его обрыву.

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

• Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
• Marina APM — насосы для скважин глубиной до 50 м;
• Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1
Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

• Marina Cam 80/22;
• Marina Cam 60/25;
• Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2
Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

• напор — до 20 м;
• пропускная способность — 2.4 куб/час;
• мощность центробежного двигателя — 1100 Вт;
• диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3
Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Критерии выбора скважинного насоса

Прежде чем приобрести агрегат необходимо своими реками произвести измерения объема слоя воды в источнике и глубину скважины. Сделать это можно простым средством измерения: на конец веревки привязывается грузик и опускается в скважину. На фото изображена схема монтажа глубинного насоса.

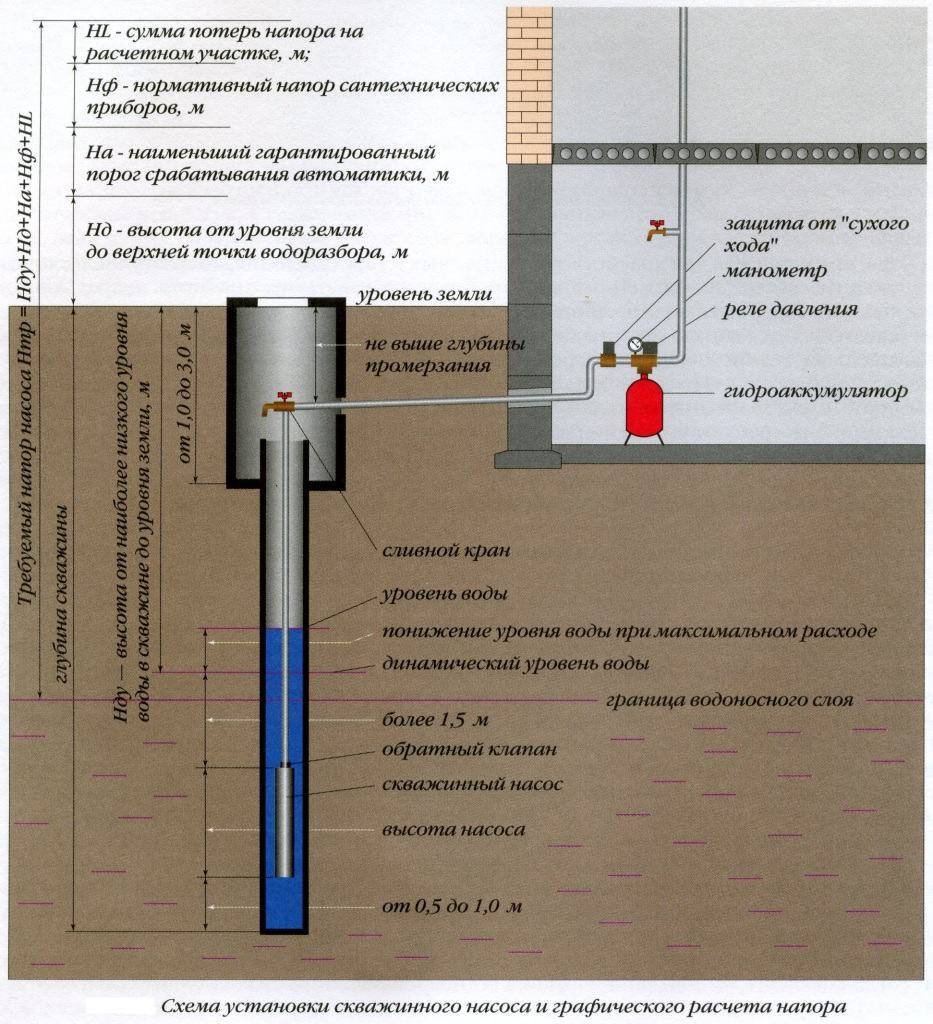

Схема монтажа скважинного насоса

Выбор глубинного насоса выполняется в такой последовательности:

Рассчитывается интенсивность эксплуатации насоса, что зависит от объема потребляемой воды. Не стоит приобретать дешевую модель. Необходимо внимательно изучить характеристики устройства и отзывы о нем. Насос рассчитан на длительную эксплуатацию, поэтому это долгосрочное вложение

К тому же демонтаж и последующий ремонт или замена насоса очень затратные процедуры

Особое внимание, при изучении технических характеристик насоса, нужно обратить на следующее:

1. установлена ли защита скважинного насоса от сухого хода и перегрузки;
2. все его детали должны быть изготовлены с применением нержавеющей стали, что значительно должно увеличить срок службы изделия.

Обращается внимание на требования к электросети, сможет ли сеть в доме их обеспечить

Неисправности, которые встречаются наиболее часто

Необходимость выполнения ремонта и возможные причины приведены в таблице:

Неисправность	Причина возникновения
Насос не качает воду из скважины	Было приобретено некачественное, дешевое оборудование. Поэтому сломаться может все, что угодно. Такие поломки могут стать причиной выхода из строя любых элементов системы водообеспечения.
Не работает насос в скважине	Здесь может банально выйти из строя трос. Применять в этом случае лучше трос нержавеющий для скважинного насоса, что позволит использовать его гораздо дольше.
Насос работает с перебоями, хорошо слышны посторонние шумы	Необходимо выполнить защиту от сухого хода агрегата. Смазка должна выполняться вовремя. В противном случае может возникнуть эрозия в рабочих частях устройства, в частности у крепежных винтов или колес.
Произошел гидроудар	Это может произойти тогда, когда обратный клапан для скважинного насоса перестал работать, что требует его замену.
Насос в скважине перестал работать	Поломался обратный клапан насоса.
Вышел из строя мембранный аккумулятор	Произошли неисправности в проводке.

Особенности устройства скважинного насоса

После выяснения причин поломки можно приступить к его починке.

Перед тем как разобрать скважинный насос нужно познакомиться с его устройством:

Устройство глубинного насоса

• Корпус – основа любого насоса, изготавливается чаще всего в виде металлического цилиндра.
• В корпусе монтируется вал.
• На валу одета крыльчатка.
• От двигательного отсека крыльчатка отделена особым вкладышем, через который проходит вал.
• Крыльчатка состоит из набора повторяющихся дисков, которые чередуются в таком порядке:

Порядок расположения дисков в крыльчатке

• 1 — первый диск белого цвета с внешними лопастями;
• 2 — первая шайба черного цвета, которая по диаметру совпадает с белым диском;
• 3 — первый с внутренними лопастями «стакан»;
• 4 — второй диск с лопастями, белого цвета;
• 5 — вторая шайба;
• 6 — третий диск с лопастями, белый;
• 7 — второй с внутренними лопастями «стакан»;
• 8 — третья шайба;
• 9 — четвертый с внешними лопастями диск;
• 10 — третий с внутренними лопастями «стакан»;
• 11 — четвертая шайба;
• 12 — четвертый с внутренними лопастями «стакан»;
• 13 — пятая шайба;
• 14 — заглушка с перфорацией по центру, белая;
• 15 — крышка с круглым по центру отверстием, черная;
• 16 — короткий цилиндр на дне с сеткой, или фильтрующий элемент.

При сборке небольшая антифрикционная шайба устанавливается между каждым элементом. Цвет их синий или белый. Остальные элементы: шайбы, диски и стаканы изготавливаются из полиамида.

Неполадки насоса и как их устранить

Любые работы по ремонту можно производить, если оборудование отключено от сети. А также необходимо произвести предварительно дренаж участка.

Рассмотрим, какие бывают неполадки циркуляционного насоса:

1. Если вы включили насос, но вал не начинает вращаться, при этом слышен шум. Почему появляется шум, и вал не вращается? Если вы долго не включали насос, то вал мог окислиться. Необходимо проверить его исправность. Если насос заблокировался его необходимо отключить от сети. Далее необходимо слить воду и открутить все винты, которые соединяют корпус и электродвигатель. Затем рабочее колесо можно повернуть вручную и извлечь двигатель. В насосах с небольшой мощностью имеются специальные насечки. С их помощью можно разблокировать вал. Достаточно просто повернуть засечку отверткой.
2. Проблемы с электричеством. Часто подключают насос в несоответствие с напряжением, которое указывается в техническом паспорте оборудования. Необходимо проверить совпадает ли напряжение в вашем доме с рекомендуемым. А также не будет лишним проверить клемную коробку и все подключения в ней. Еще следует проверить фазы.
3. Заблокировалось колесо из-за постороннего предмета. В таком случае необходимо достать двигатель, как указано в первом пункте. Для того чтобы не попадали различные предметы в колеса, можно установить перед циркуляционным насосом специальный сетчатый фильтр.
4. Если насос включился как обычно, а затем произошло его выключение. В таком случае причиной могут быть отложения. Они образовываются между статором и ротором. Для устранения проблемы необходимо извлечь двигатель и произвести очистку рубашки статора от накипи.
5. Насос не включается и не гудит. Еще может отсутствовать напряжение. Причины могут быть две: сгорела двигательная обмотка или повредился плавкий предохранитель. В первую очередь нужно заменить предохранитель, если же после его замены насос не начал работать, то проблема заключается в обмотке.
6. Циркуляционный насос при работе вибрирует. Зачастую это происходит из-за износа подшипника. В таком случае работа насоса сопровождается шумом. Для устранения проблемы необходимо заменить подшипник.
7. При включении насоса появляется резкий шум. При такой проблеме нужно выпустить воздух, а затем установить воздухоотводчик в самой высокой точки обвязки.
8. Если срабатывает защита электродвигателя после запуска циркуляционного насоса? В таком случае необходимо искать причину в электрической части двигателя.
9. Часто случается такая проблема как неправильная подача воды, а также ее напор. В техническом паспорте оборудования указаны одни значения, а при работе напор и подача значительно отличаются. Такая проблема бывает в трехфазных насосах из-за неправильного подключения.
10. Нужно производить проверку клемной коробке. А также проверять контакты предохранителя на загрязнения. Не лишним будет проверка сопротивления фаз на заземление.

Как предотвратить неисправность насоса

Любую поломку всегда гораздо проще предотвратить, чем после устранять.

Для проведения профилактики необходимо:

• Достать насос из скважины. Эта работа бывает не всегда простой, особенно если скважина имеет большую глубину, а оборудование весит до 50 килограммов. Работу лучше производить с помощником.
• После того как агрегат был извлечен из источника, нужно осмотреть шланг для скважинного насоса, подвесной тросик и кабель для подачи электроэнергии.
• Проверяется корпус на наличие его повреждений, загрязнений, отсутствие очагов коррозии.
• Насос нужно ненадолго запустить и послушать его работу, любой посторонний звук может свидетельствовать о возникновении неполадок.
• Периодическая проверка и очистка помогают значительно снизить вероятность возникновения неисправностей.
• Присутствие песка и ила на насосе свидетельствует о том, что скважину необходимо раскачать, иначе заиливание может привести к поломке насоса, устранить которую вряд ли удастся.

Причины, вызывающие выход насоса из строя

Схема устройства насоса в скважине

Самой распространенной причиной, которая приводит к выходу насоса из строя, является его эксплуатация без соблюдения правил. Часто владельцы скважин, предназначенных для обеспечения водоснабжения, игнорируют, чтобы четко выполнялись требования, которые предъявляет инструкция по эксплуатации оборудования и предписания, указанные в паспорте на него.

Самыми большими причинами, вызывающими замену скважинных насосов, могут быть:

Оборудование используется большей мощности, чем необходимо. Многие считают, что в этом случае можно изменить объем подачи, а на практике это приводит лишь к всасыванию песка, что провоцирует поломку крыльчатки.

Чугунная крыльчатка насоса

• Организация плохого качества электроснабжения.
• Постоянные перепады напряжения или регулярные отключения и включения не смогут долго выдерживать даже самые надежные насосы, цена которых достаточно высокая.
• Ил или песок, которые содержатся в воде, оказывают негативное воздействие на оборудование.
• Естественный износ, наступающий при активном применении оборудования.
• Включение и работа насоса «в сухую», что связано с установкиой агрегата выше, чем динамический уровень жидкости, установившийся в скважине. Такой режим способствует возникновению гидравлического удара.

Правильное подключение – залог успешной работы

Прежде, чем начинать говорить о ремонте, следует отметить, что при надлежащем техническом обслуживании системы водоснабжения, которое в быту выполняется своими руками, он может и не понадобиться.

Итак:

Изначально, всё зависит от правильности монтажа — и не только самой станции, но и трубопровода. Поэтому дадим для начала несколько полезных рекомендаций по обустройству домашней водопроводной сети.

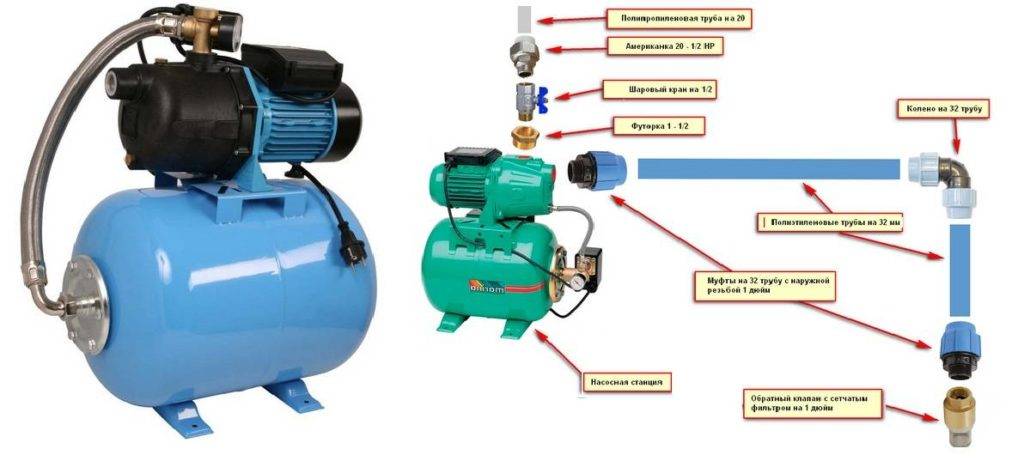

Комплектующие элементы для подключения насосной станции

Такие важные детали

Ведь что такое бытовая насосная станция? Это агрегат, состоящий из поверхностного центробежного насоса со встроенным эжектором и асинхронным двигателем, мембранного бака и нескольких контролирующих приборов. Мощность станции зависит от количества ступеней в насосе, то есть рабочих колёс.

Кстати, всё это можно собрать воедино и самостоятельно, отдельно подобрав каждый элемент. Суть работы водопроводной системы от этого не меняется.

Другое название мембранного бака: гидроаккумулятор. Это ёмкость определённого объёма с ниппелем для закачки воздуха и мембраной, которую, в случае повреждения не составляет труда заменить. Мембранный бак оборудован двумя датчиками давления – для контроля нижнего и верхнего значений. Именно по их команде насос включается или останавливается.

Правильное присоединение кабельного чувствительного элемента

• К питающей сети насосная станция подключается традиционно – посредством электрического кабеля (см. Кабель для скважинного насоса: аксессуары для подключения и управления системой подачи воды). Если длины провода, предусмотренной производителем, не хватает, решать приобретать его приходится самостоятельно. Следует заметить, что правильность подбора кабеля для нормального функционирования насоса, играет не последнюю роль.
• Делают это с помощью существующих таблиц, по которым, зная мощность двигателя, номинальный ток и длину провода, определяется его сечение. И коль уж зашла речь о кабеле, то напомним и о необходимости обеспечения его герметичного присоединения к агрегату. Наиболее качественным оно получается при использовании заливных и термоусадочных муфт с обязательным заземлением. Один из вариантов соединения – на фото сверху.

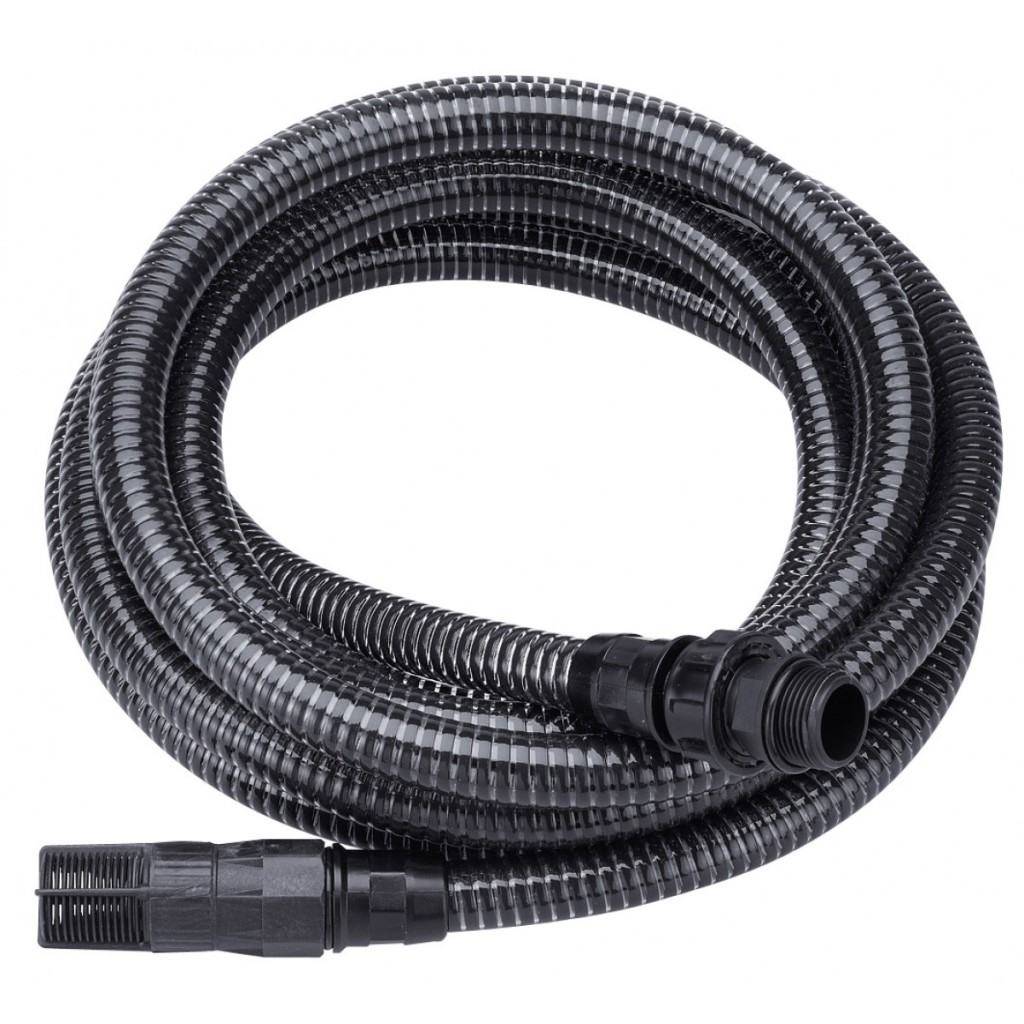

Спирально-армированный всасывающий шланг

Кроме кабеля, самостоятельно приходится приобретать и элементы для устройства всасывающего трубопровода — это либо шланги (см. Шланги для насоса или станции: принципы выбора), либо трубы. И те и другие должны быть армированными, но в этом тоже есть свой подвох, так как одни из них ориентированы на разрежение, а другие – на напор

Их цена зависит не только от длины, но и от варианта армирования изделия

Крайне важно при подсоединении шлангов не перепутать их назначение, иначе в процессе всасывания может произойти их вакуумное сжатие. Обычно шланг уже на заводе оборудован обратным клапаном, и при подключении остаётся только хорошо герметизировать место его соединения с всасывающей частью насоса

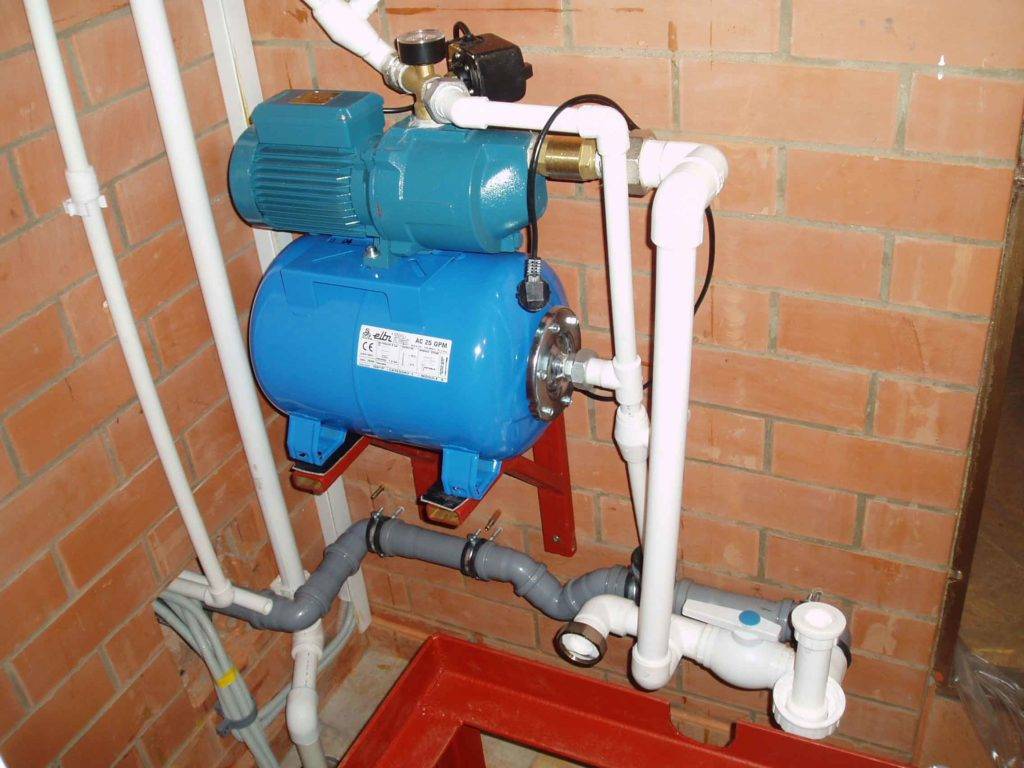

Правильная установка насосной станции

Сама насосная станция должна быть жёстко установлена и закреплена, а в зимнее время ей необходимо обеспечить надлежащие температурные условия. Диаметр напорного трубопровода должен соотноситься с его протяжённостью: чем дальше производится подача, тем большим должен быть размер труб. И чем меньше на водопроводной трассе будет поворотов и кранов, тем стабильнее будет давление воды в системе.

Помните, что соблюдение данных рекомендаций при монтаже трубопровода и внедрении в систему насосной станции, избавит вас от лишних проблем при её эксплуатации.

Но не всё зависит только от установки. Далее, мы рассмотрим различные варианты неисправностей, и постараемся дать совет: «Насосная станция не работает – ваши действия».
