Как устроена насосная станция Гардена 3000

Какая из насосных станций лучшая?

Тут все зависит от того, работу какого устройства взять за основу классификации. Например, выделяют станции с накопительным баком или с гидроаккумулятором. Первый тип — уже устаревшая модель. Бак занимает много места, нужно еще найти, где его установить, так как располагаться он должен выше самой станции.

Вода в кран в такой системе поступает самотеком, поэтому на хороший напор рассчитывать не приходится. Да еще будьте готовы к «сюрпризам». Датчик переполненности бака может сломаться. Вы об этом узнаете тогда, когда вода польется в жилое помещение.

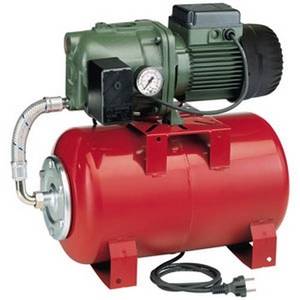

Совсем другое дело — станция с гидроаккумулятором. Как уже говорилось выше, давление в системе в этом случае есть всегда, а значит и напор воды хороший.

В основу другой классификации насосных станций положен принцип работы самого насоса. Выделяют станции, в которых эжектор встроенный, выносной, а также безэжекторные устройства.

Насосы со встроенным эжектором поднимают воду за счет разрежения. Они хороши тем, что достанут жидкость даже с сорокаметровой глубины. Однако такие устройства отнюдь не дешевы и работают настолько шумно, что в доме их устанавливать специалисты не рекомендуют. Лучше вынести станцию в отдельное помещение.

Станцию с выносным эжектором можно устанавливать в доме, ведь насос, который и создает основной шум, опускают в скважину или колодец. К нему подключены две трубы: по одной вода опускается вниз, создавая давление, которое, в свою очередь приводит к возникновению всасывающей струи во второй трубе. Колодец же, из которого насос качает воду, может быть в 20 или даже в 40 метрах от жилого строения.

Отсутствие шума и невысокая цена — это, конечно, достоинства весомые, но и недостатков у такого агрегата немало. Производительность и мощность его невысоки, а кроме того, он не терпит присутствия воздуха и песка.

Существуют насосные станции, в которых эжектора нет вообще и вода подается не за счет того, что энергия одной среды передается другой, а по совершенно иному принципу. У таких устройств и энергопотребление ниже, и никакого шума они не создают. Сами понимаете, на цене это сказывается.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Если говорить о ценах на насосные станции, то они колеблются в очень широких пределах. Если вы располагаете весьма скромным бюджетом, то можете приобрести станцию за 3000 рублей. Есть в продаже модели и за 5, и за 8, и за 18000 рублей (по состоянию на 2014 год).

Все зависит от эксплуатационных характеристик (мощность, производительность, глубина, с которой насос достает воду, объем накопительного бака), материалов, типа насоса, и конечно, производителя. Для водоснабжения дачных домиков подойдет отечественный Джилекс, ведь он и разработан с учетом наших проблем — перебоев в электроснабжении и загрязнений воды.

Популярны у покупателей итальянские станции автоматизированной подачи воды фирм Marina, Ergus, Pedrollo. В немецком оборудовании Grundfos, Metabo, Gardena на первом месте среди характеристик высокое качество и надежность.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

  • включения – 1,5-1,8 атм.;
  • выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

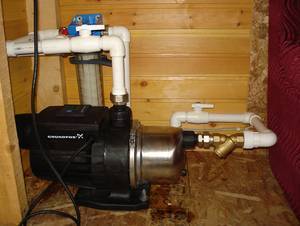

Установка на отопительное оборудование

Иногда насосную станцию устанавливают и в тех домах, где подведен центральный водопровод. Делают это для того, чтобы отопительное оборудование работало без перебоев из-за слишком низкого давления в системе. В этом случае порядок работ будет таким:

  • водопроводную трубу разъединяют в нужном месте;
  • конец трубы, идущий от центральной магистрали, подсоединяют к накопительному баку;
  • вода из бака идет на вход насоса, к выходу же его подсоединяют тот конец трубы, который идет в дом;
  • после этого можно монтировать проводку и производить настройку оборудования.

  • наливаем в улитку не более двух литров воды;
  • отмечаем давление, при котором насос включается и выключается, сравниваем эти показатели с теми, которые заявлены производителем (при включении — от 2,5 до 3 бар, при выключении — от 1,5 до 1, 8 бар);
  • если показатели отличаются от указанных выше, находим под крышкой реле специальный винт, маркированный буквами ДР, и вращаем его в нужную сторону («+” или «-“).

Не забываем также установить фильтр для защиты всасывающего устройства от вредных примесей, содержащихся в воде.

Для того, чтобы насосная станция служила долго, ее нужно не только установить строго по инструкции, ее еще необходимо правильно эксплуатировать. Например, если вы живете в загородном доме только летом, то на зиму станцию автоматического водоснабжения консервируют. Для этого из нее сливают всю воду. Если же в холодное время года эксплуатация устройства продолжается, то его устанавливать лучше в отапливаемом подвале или другом строении, а трубы прокладывать ниже уровня промерзания грунта.

Чтобы при отключении насоса вода из устройства не вытекала, следует установить на ее всасывающий конец обратный клапан.


отключите

Как видите, наличие у вас в доме насосной станции не гарантирует полного отсутствия проблем. Однако снизить частоту их возникновения ей вполне по силам. Главное, сделать правильный выбор и подключить станцию, соблюдая все требования, которые есть в инструкциях.

Как установить насосную станцию на даче

Зная, чего вы хотите от насосной станции, можно поискать подходящую модель, почитав отзывы на различных сайтах, обратиться к знакомым, которые уже имеют дома подобное оборудование, или же попросить совета у продавцов-консультантов.

Важно выбрать подходящее именно для ваших нужд оборудование. Но не менее важно правильно его подключить

Последовательность действий должна быть такой:

  1. Осуществляем сборку эжектора, не забыв установить сетчатый фильтр в нижней его части.
  2. В верхней части эжектора есть раструб из пластика. На него надеваем сгон требуемой длины и необходимого диаметра.
  3. Монтируем на выходе сгона бронзовую муфту. Она необходима для перехода к пластиковой трубе.
  4. Герметизируем резьбу при помощи льна или уплотнителей.
  5. Роем траншею глубиной более двух метров для укладки водопроводных труб, укладываем их.
  6. На обсадную трубу надеваем оголовок или, при его отсутствии, колено, имеющее плавный угол. К эжектору ее подключаем с помощью муфты.
  7. Другой конец трубы вдеваем в колено (угол 90°), свободное пространство герметизируем монтажной пеной, соединяем трубу с переходниками, которые подключены к наружной части трубопровода.
  8. Собранный эжектор опускаем на заранее рассчитанную глубину. Причем отметку делаем на высоте выхода обсадной трубы.

Принцип работы устройства

В продаже имеются разные виды станций, но все они обязательно содержат насос, напорный бак (он же гидроаккумулятор) с мембраной, реле, которое реагирует на изменение давления в баке, манометр, кабель и приспособления для подключения и заземления агрегата.

Насос — это «сердце» вашей станции. Его задача — доставить воду от источника к потребителю. Он может быть погружным, поверхностным и скважинным

Для того, чтобы выбрать один из трех, важно, откуда вы берете воду, сколько ее вам необходимо и насколько она чистая. Учесть специфику дома тоже необходимо

Мелочей здесь нет, ведь именно эта часть станции и определяет ее мощность и производительность.

Второе, но не менее важное устройство в составе насосной станции — мембранный бак (он же гидроаккумулятор) емкостью от 24 до 1000 литров. Если вы считаете, что необходимо запасать больше воды, можно подключить сразу несколько таких баков

Гидроаккумулятор — это бак, разделенный мембраной на два отсека. В одном их них находится воздух, в другом — вода. Пока в отсеке для воды пусто, мембрана находится в сложенном виде. По мере того, как он начинает заполняться, мембрана расправляется и объем отсека с воздухом уменьшается. Давление же в нем увеличивается. Как только оно достигает определенного значения, срабатывает реле, которое отключает насос.

В результате мы расходуем ту воду, что накопилась в гидроаккумуляторе. Когда ее количество, а соответственно и давление воздуха, уменьшилось до нужного уровня, реле снова включает насос. Однако даже если насос выключен, давление в гидроаккумуляторе есть, и именно благодаря ему из открытого крана течет вода.

Новости насосных станций

8 сентября 2016

В России стартовали продажи SCALA2

В начале сентября 2016 года компания GRUNDFOS объявила о начале продаж новой насосной установки для водоснабжения частных домов SCALA2.

24 мая 2016

Презентация

GRUNDFOS представляет насосные установки для водоснабжения частных домов

Для владельцев загородных участков и дач GRUNDFOS, ведущий мировой производитель насосного оборудования1, выпустил новые автоматические комплектные установки водоснабжения JPA PT и JPD PT. Они не требуют покупки и подключения дополнительных устройств и готовы к эксплуатации сразу после монтажа.

Преимущества и недостатки

У водонапорных станций Gardena есть ряд преимуществ:

  • Как и большинство приборов, производящихся в Германии, данные агрегаты имеют высокое качество, соответствуют всем мировым стандартам, предъявляемым к подобному типу приборов.
  • Срок эксплуатации данных насосных станций достаточно большой. Но чтобы прибор служил вам долгие годы, ему нужен периодический технический осмотр и устранение небольших недостатков. Производитель дает гарантию на бак в 5 лет, но по истечении этого времени можно заменить лишь данный накопительный элемент, при этом вам не придется тратиться на станцию в целом.
  • При работе практически всех моделей агрегатов их практически не слышно. Уровень шума минимален.

  • Большинство моделей гидростанций оснащено системой Eco, которая не позволяет прибору работать, если в него не поступает вода.
  • Насосные станции данного производителя представлены четырьмя типами моделей, что позволит подобрать агрегат с самыми оптимальными для вас параметрами.
  • Более дорогие модификации агрегатов оснащены жидкокристаллическим экраном, на котором можно следить за параметрами работы прибора.
  • Каждая насосная станция в комплекте имеет подробную инструкцию, которая расскажет обо всех тонкостях установки и эксплуатации данного агрегата.

2 Какие популярные модели насосных стаций Гардена?

В ассортименте шведской компании представлены 5 моделей станций автоматического водоснабжения, наиболее популярными из которых являются:

  • Gardena 4000/5 Comfort;
  • Gardena 5000/5 Inox;
  • Gardena 3000/4 Classic Eco.

Gardena 3000/4 Classic

Насосная станция Gardena 3000/4 Classic Eco является наиболее доступным оборудованием, стоимость которого составляет 12 тыс. рублей. Это сравнительно компактный и легкий (13 кг), но при этом мощный агрегат, способный перекачивать до 2800 л/час.

Classic Eco 3000/4 оснащена насосом на 650 Вт, поднимающим воду на высоту 40 Бар, максимальное давление подачи — 4 Бар. Емкость комплектного гидроаккумулятора составляет 25 л, чего достаточно для большинства бытовых потребностей. Максимальная глубина всасывания — 8 м. Насосная станция Gardena 3000/4 Classic Eco оснащена системой автоматики, аналогичной более старшим моделям, также имеет система защита насоса от перегрева. Защита от сухого хода в Classic Eco 3000/4 отсутствует.

Gardena 4000/5 Comfort

Gardena 4000/5 Comfort, как свидетельствуют отзывы, является наиболее надежной станцией в ассортименте компании. Рассмотрим технические характеристики данного агрегата:

  • производительность — 3500 л/ч;
  • высота подачи — 45 м;
  • глубина всасывания — 8 м;
  • мощность насоса — 850 Вт;
  • объем гидроаккумулятора — 25 л.

К преимуществам модели 4000/5 Comfort отнесем наличие систем защиты от перегрева и предотвращения сухого хода, комплектацию ЖК-дисплеем, на который выводится информация о текущем режиме работы насоса (давление, расход), а также встроенный фильтр механической очистки, который удаляет из воды песок и примеси. Gardena 4000/5 Comfort оснащена гидробаком с двумя входными отверстиями,  что позволяет подключать к ней сторонний насос. При этом имеет возможность работы системы с двумя насосами одновременно.

Единственным недостатком станции 4000/5 Comfort является высокий уровень шума при работе, который достигает 90 Дб. Большинство владельцев размещают данный агрегат в отдельной звукоизолированной комнате, что делает данную проблему некритичной.  Цена модели 4000/5 Comfort составляет 17 тыс. рублей.

Gardena 5000/5 Inox

Gardena 5000/5 Inox — самая мощная станция во всем ассортименте насосного оборудования шведской компании стоимостью 24 тысячи. От младших моделей 5000/5 Inox отличается гидроаккумулятором, выполненным из нержавеющей стали. Однако на практике данное преимущество не имеет особого значения, так как вода внутри бака находится в резиновой мембране и не контактирует со стенками резервуара.

Технические характеристики 5000/5 Inox:

  • производительность — 4500 л/ч;
  • высота подачи — 50 м;
  • глубина всасывания — 8 м;
  • мощность насоса — 1200 Вт;
  • объем гидроаккумулятора — 24 л.

Gardena 5000/5 Inox сертифицирована согласно классу защиты IP-X4, что гарантирует отсутствие проблем, связанных с проникновением внутрь ее корпуса пыли и воды. Также данная модель может функционировать в энергосберегающем режиме, в котором двигатель насоса потребляет на 15% меньше электроэнергии.

2.2 Особенности ремонта оборудования

Несмотря на высокое качество и надежность насосных станций от компании Гардена, от поломок оборудования в процессе эксплуатации никто не застрахован.  Чаще всего ремонт требуется после зимнего периода, когда начинает течь отводной тройник.

Ремонт данной поломки своими руками возможен, выполняется он по следующему алгоритму:

  1. Насосная часть станции отсоединяется от гидробака — первоначально демонтируется стальная скоба, после чего скручиваются болты на тыльной стороне корпуса.
  2. Посредством отвертки насос отделается от резервуара, нужно лишь отогнуть стопорный крючок из пластмассы.
  3. Откручиваются болты на корпусе помпы, после чего корпус демонтируется вместе с уплотнительной прокладкой.
  4. С противоположной стороны насоса снимается пластиковый кожух вентилятора с боковыми крышками.
  5. Теперь мы имеем доступ к внутренностям агрегата, что позволяет произвести ремонт и замену поврежденных узлов. Сначала нужно снять электронный блок управления, который удерживается пластиковыми зацепами, далее откручивается гайка фиксирующая манометр, демонтируется треснувшая обводная трубка и на ее место устанавливается новая деталь.
  6. Сборка станции производится согласно пунктам 1-4 в обратном порядке. По завершению сборки станция подключается и производится осмотр замененной запчасти на предмет образования протечек.

Разборка насосной станции

Отметим, что любые треснувшие детали корпуса нет смысла восстанавливать, так как впоследствии они все равно дадут течь.  Рационально купить новые запчасти, тем самым сэкономив уйму времени и сил.

Преимущества и недостатки

Немецкое насосное оборудование Гардена 3000/4 отличается такими положительными моментами:

Однако станция Гардена Classic Eco имеет и некоторые недостатки:

  • Необходимость неоднократной заливки и прогона воды через систему при замене фильтра.
  • Слабая с точки зрения пользователей резьба на всех насадках под шланги (вход/выход). Здесь мастера рекомендуют устанавливать латунные втулки непосредственно поверх полимерных.
  • Жалобы на разрыв внутреннего соединительного патрубка при хранении станции в зимний период. Как правило, это происходит из-за не до конца слитой из агрегата воды. Промерзший лед рвет резину.

В некоторых случаях мастера к недостаткам Гардена относят её высокую стоимость. Но европейское качество полностью оправдывает затраты.

Как выбрать

На выбор насосной станции Gardena для дачи или жилого дома влияет несколько аспектов:

Необходимый объем воды. Станцию нужно подобрать в зависимости от того, сколько в вашем жилище санузлов, и сколько людей проживает в доме. Не стоит приобретать агрегат с большим хранилищем воды, если вам этого не нужно, так как вода в баке будет застаиваться и терять свой вкус. Так, для дачи, на которой проживает небольшая семья, достаточно приобрести станцию с гидроаккумулятором в 25 литров и объемом перегоняемой жидкости до 4000 литров в час.

  • Максимальная глубина и высота подъема воды. В зависимости от того, как далеко от поверхности земли находится вода, вам потребуется различная мощность прибора. Насосные станции Gardena рассчитаны на глубину подъема воды в 8 м. Высота же, на которую прибор может поднять воду, варьируется от 25 до 50 метров.
  • Дополнительные функции. Лучше выбрать приборы с защитой от перегрева и сухого хода. Они остановят работу прибора, если в него не подается жидкость, а также в случае, если температура привода превысит допустимые параметры.

Новости Gardena

20 октября 2016

Презентация

Опрыскиватели GARDENA: бережный уход за растениями

Здоровые и крепкие растения не только украшают сад, но и приносят хороший урожай. Каждый садовод знает, что без специальных средств вредители могут испортить урожай. GARDENA предлагает спектр садовых опрыскивателей, которые упростят процесс нанесения химикатов и биопрепаратов.

21 ноября 2014

Презентация

Свобода на дорогах:скрепер Gardena для расчистки территорий

Совсем скоро города окажутся под завалами снега, а это значит, что проехать на автомобиле или добраться до дома и офиса пешком станет не так-то просто. И если главные улицы регулярно обрабатываются спецтехникой, то второстепенные заметает раньше, чем до них доезжают коммунальные службы. Так, зачастую жители вынуждены справляться со стихией вручную. В этой нелёгкой схватке поможет только прочный и надёжный инструмент. Им станет скрепер от марки Gardena, который эффективно расчистит территорию вплоть до самого грунта.

1 октября 2014
+1

Презентация

Воздуходув-пылесос Gardena ErgoJet 3000: в здоровой почве — здоровый куст

В золотое время года ничто так не радует глаз, как разнообразие красок в саду. Однако хороший дачник знает, чем опасен для его любимого участка листопад. Дело в том, что, оказавшись на земле, листва разлагается и становится отличным домом для различных паразитов. Они могут нанести почве большой вред и пагубно сказаться на состоянии растений. Чтобы сохранить здоровый грунт, необходимо очистить территорию от листьев до наступления первого снега. Сделать это поможет воздуходув ErgoJet 3000 от марки Gardena…

17 июля 2014

Презентация

Уход за газоном летом

Многие садоводы мечтают о красивом газоне на своем участке. Однако для того, чтобы трава превратилась в настоящий зеленый ковер, не достаточно только лишь стричь и поливать ее. Регулярный уход поможет значительно улучшить качество лужайки, тем более что сегодня производители садовой техники предлагают множество инструментов, которые возьмут на себя наиболее сложную часть работы.

14 июля 2014

Презентация

Как правильно наладить систему полива в теплице?

Дачные заботы зачастую отнимают столько времени и сил, что садоводу просто необходимо взять небольшой перерыв и отдохнуть от любимого участка денёк-другой. Однако оставить лужайку без внимания в знойное время года, резко ограничив полив растений, никак нельзя. Решить дилемму поможет система микрокапельного орошения. Она позаботиться о «зеленых жителях» теплицы пока хозяина нет рядом, обеспечивая все необходимые условия для выращивания урожая.

Особенности эксплуатации и обслуживания

Схема подключения НС

Немецкая станция Гардена Эко 3000/4 продается уже полностью готовой к эксплуатации. Нужно лишь установить её и подключить. При монтаже оборудования желательно зафиксировать его на полу это исключит сильную вибрацию.

Для правильной эксплуатации станции рекомендуется подготовить под неё утепленное помещение или кессон. Они предотвратят промерзание водопровода зимой.

Если агрегат работает круглогодично, нужно лишь следить за зеркалом воды в источнике и проверять систему на предмет протечек. Если же Гардена Классик Эко используется только на полив, перед холодами её демонтируют, смазывают рабочие узлы и убирают в тепло. Хранить станцию в холоде нежелательно.

Особенности

Насосные станции Gardena предназначены для обеспечения водоснабжения из внешнего источника, например, колодца, и представляют собой целый комплекс оборудования. Они состоят из самого насоса, гидроаккумулятора, а также системы управления.

Станция бытового водоснабжения Gardena может работать автономно. Благодаря гидроаккумулятору она накапливает определенное количество воды, и какое-то время может работать без подачи питания. Поэтому данные насосные станции можно устанавливать даже в местах, где часто отключают электроэнергию.

Работает напорная станция Gardena следующим образом. Реле давления, установленное в данном агрегате, автоматически контролирует уровень давления в емкости с водой. При уменьшении количества жидкости в баке включается насос, который заполняет бак до необходимого для подачи давления уровня жидкостью. При этом давление в гидроаккумуляторе можно подстроить под необходимые вам параметры, изменяя тем самым напор подаваемой воды.

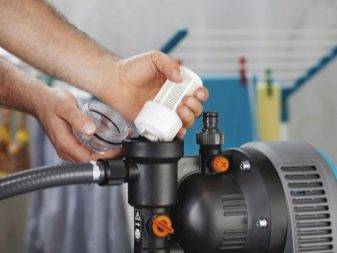

Насосные станции Gardena дополнительно могут быть оснащены фильтром механической очистки. Он будет необходим в том случае, если вода поступает из загрязненного источника. Но если в вашей скважине много посторонних растворенных примесей, например, ржавчины или различных солей, то для обеспечения дома питьевой водой вам нужно будет устанавливать дополнительные фильтры.

Напорные станции данного производителя поверхностные. Они монтируются недалеко от источника водоснабжения. Вода в прибор поступает при помощи трубы, опущенной в колодец или скважину.

Советы Gardena

13 марта 2019

совет экспертов

Каким должен быть полив, чтобы он приносил только пользу?

22 ноября 2017
+1

совет профессионала

GARDENA: Компактное хранение садового инвентаря зимой

Осень подходит к концу, а это значит, что пора позаботиться о хранении садового инвентаря. Инструменты и садовая техника достаточно габаритны, а место в гараже или хозяйственном блоке ограничено. Как наиболее компактно разместить все садовые принадлежности, при этом сохранив порядок, подскажут специалисты GARDENA.

1 августа 2017
+1

совет профессионала

Ваш любимый садик за окном от GARDENA: 7 вьющихся растений для балконов

Если Вы хотите облагородить свой балкон и защитить его от любопытных глаз, настоящим спасением станут вьющиеся растения, которые загородят фасад от устремляющихся в окна взглядов. Специалисты GARDENA подготовили список из 7 цветов-альпинистов, которые справятся с этой задачей.

21 июля 2017
+1

совет профессионала

Газонокосилка или триммер: вечное противоборство или идеальное дополнение?

Любой садовод, заботящийся о своем газонном покрытии, рано или поздно задается вопросом, что же лучше приобрести: газонокосилку или триммер. Эксперты GARDENA решили ответить на этот важный вопрос и облегчить тем самым уход за Вашим участком.

Заключение

Информация, которую нужно запомнить:

  1. Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
  2. При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
  3. Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
  4. Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
  5. Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
  6. Проверенные настройки иногда необходимо менять.
