Как сделать водопровод в частном доме от скважины своими руками

Есть ли смысл отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

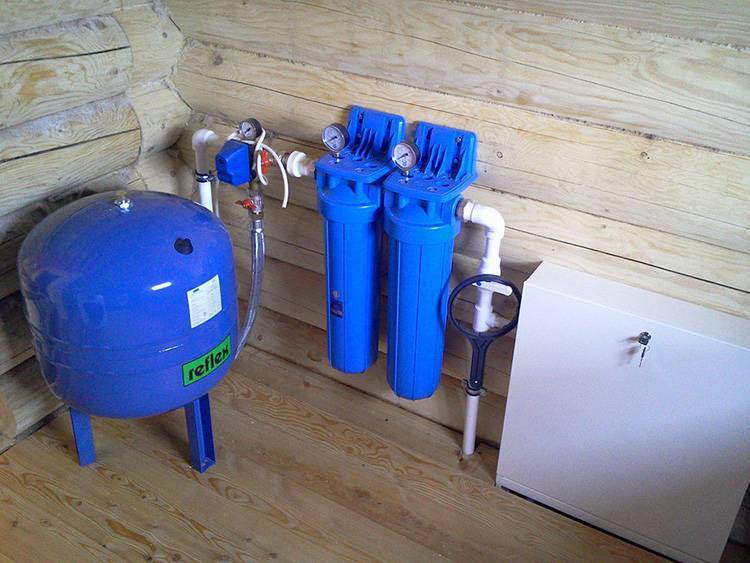

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.

Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.

Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину) (+)

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Насос можно использовать для транспортировки жидкости из колодца, скважины и даже пруда или бассейна. Напор и степень очистки воды большого значения не имеют. Если требуется ежедневный полив больших площадей, в целях экономии кроме воды из колодца рекомендуется использовать и накопительную емкость. Для наполнения бака, из которого производится подача воды в шланги системы капельного полива, достаточно установки обычного насоса – погружного или поверхностного. Когда воду используют только для одного крана, обслуживающего небольшой дачный домик, устанавливать насосную станцию не обязательно.

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

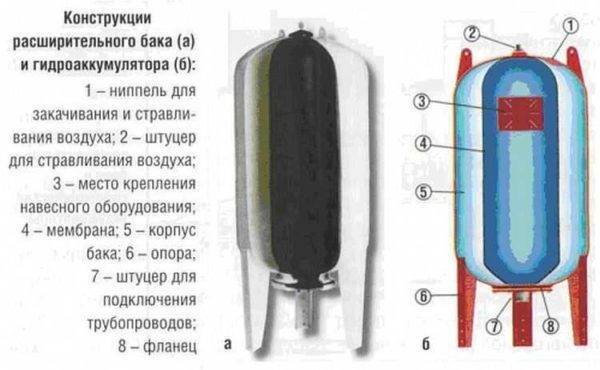

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Популярные схемы реализации водоснабжения

Скважина или колодец глубиной свыше 8 метров

При подъеме воды с глубины свыше 8 метров, лучшим решением будет применение погружного насоса. При выборе учитывается максимальная высота водяного столба, мощность, наличие фильтров. Корпус не должен соприкасаться со стенками скважины.

Преимущества:

• надежная подача с высоким напором;
• исключение обмерзания насоса;
• простой слив из системы в скважину;
• отсутствие шума работающего насоса;
• использование более качественной воды из второго или третьего водоносного горизонта.

К недостаткам можно отнести::

• высокая стоимость сооружения скважины и самого насоса;
• невозможность обслуживания насоса.

Колодец или скважина глубиной до 8 метров

Для подъема воды можно использовать насосную станцию, а из колодца вибрационный насос.

Преимущества этой схемы:

• более низкая стоимость в сравнении с погружным насосом и артезианской скважиной;
• возможность обслуживания насоса;
• из колодца можно брать воду ведром, при отсутствии электроэнергии.

Недостатков у этой схемы намного больше:

• ненадежная подача с глубины свыше 5 метров;
• шумная работа насосной станции;
• для работы в зимнее время насосная станция должна находиться в теплом помещении, следовательно, помещение должно находиться рядом с источником (не далее 10 метров);
• подъем недостаточно чистой воды из первого водоносного горизонта;
• слив затруднен, нужно продумать схему заранее;
• небольшой объем гидроаккумулятора у станции.

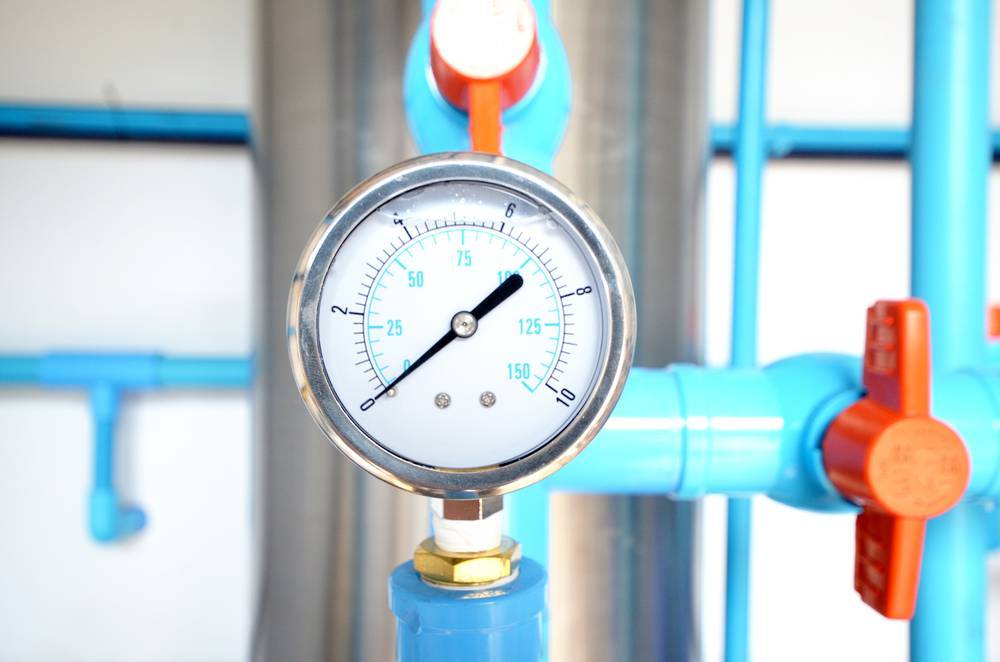

Давление воды в водопроводе в квартире и частном доме: в чем измеряется норматив Водоснабжение жилья обычное явление. Мы на столько к нему привыкаем, что вспоминаем о нем только, когда случается неисправность. Например, напор снижается, и бытовая техника перестает работать….

Емкость с самотечным водопроводом

Устаревшая система водоснабжения. Ее применение может быть оправдано использованием маломощного насоса с источником воды с малым дебетом (расходом). Насос на протяжении длительной бесперебойной работы, наполняет емкость, которая может расходоваться так же длительно. Единственное преимущество – резервный запас воды, если насос успел ее наполнить до отключения электроэнергии.

Недостатков очень много, поэтому отразим самые существенные:

• нагрузка на чердачное перекрытие;
• очень слабый напор, необходимо устанавливать бытовое оборудование с учетом этого фактора;
• понадобится дополнительный насос, если напор не устроит;
• при выходе автоматики из строя возможен перелив из бака, возникает необходимость отвода;
• бак и отвод требуется утеплить, для эксплуатации в зимнее время.

Современной альтернативой напорному баку, будет бак-аккумулятор на 250-500 литров, даже с учетом отдачи воды 1/3 от его объема. Такой бак можно установить в любом утепленном месте. Только на входе в дом, после фильтра тонкой очистки, устанавливается обратный клапан, для предотвращения слива воды из бака на нужды полива. Насос в таком случае подбирается, не по расходу литров в минуту потребителями в часы пик. А по дебету источника воды, если он на много меньше требуемого. Но при этом насос, должен создавать достаточный напор, чтобы давление в баке-аккумуляторе при завершении набора, было не менее 1,0 бара, лучше больше. С учетом последующего расхода давление упадет до 0,5-0,3 бара, а это минимальное значение для водопровода на бытовые нужды.

Качественное автономное водоснабжение вполне возможно. Зависит это от грамотности специалистов, монтирующих водопровод в доме, и финансовых возможностей заказчика. Важную роль играет выбор источника воды. И хорошо, если собственник дома будет разбираться в этих вопросах, до того как приступит к обустройству системы водоснабжения.

Видео урок по открытой системе водоснабжения:

Просмотров: 254

Схема водоснабжения участка из колодца

Рассмотрим типовую схему водоснабжения частного дома от колодца. На фото указаны основные элементы автономной системы такого типа, отличие только в том, как организован забор воды – с помощью погружного насоса или насосной станции в кессоне.

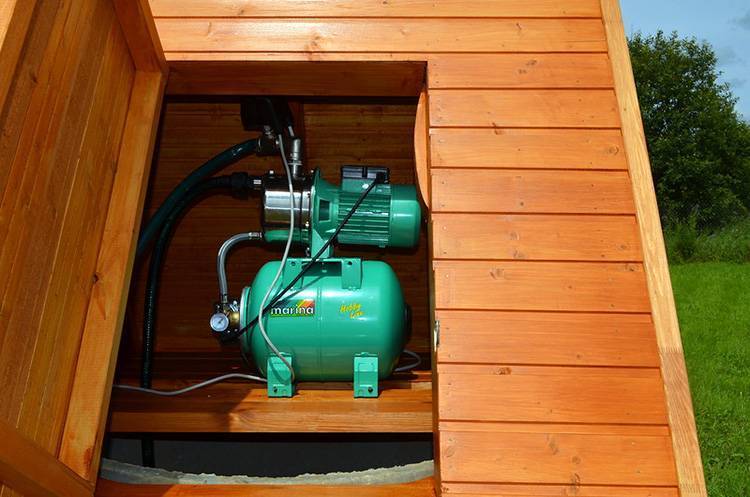

Насосную станцию можно установить и прямо в доме или над колодцем, такой типа насоса называется поверхностным.

Тип и производительность насоса лучше выбирать в зависимости от расхода воды и того, как высоко она будет закачиваться. Гидроаккумулятор используется практически во всех современных системах водопроводного снабжения колодцев. Он создаёт необходимое давление, предохраняет от перепадов напора воды, а также препятствует преждевременному износу насосов.

В некоторых системах вместо насосов используются специальные водонапорные баки. Их задача – обеспечить беспрепятственное поступление воды во все системы. В баке создаётся необходимый запас воды на случай, если по каким-то причинам насос выйдет из строя. Специальным переключателем можно перейти либо на насосный вид обслуживания, либо на бак.

Техническая вода, использующаяся для полива и бытовых нужд, не требует очистки. Её обычно выводят через отдельную трубу со сливом на участке рядом с колодцем. Воду для питья обычно дополнительно очищают. Вот так выглядит та часть системы водоснабжения дома, которая обычно находится в технических помещениях.

Обычно такой анализ включает проверку на следующие показатели:

• вкус, цвет, запах и наличие взвесей;
• предельно-допустимые концентрации тяжёлых металлов и сульфатов, хлоридов, химических веществ неорганического и органического происхождения;
• микробиологический анализ на вредные микроорганизмы, в том числе вода проверяется на наличие кишечной палочки.

После очистки вода поступает в трубы и нагревательные баки. Что нужно учитывать при выборе схемы водоснабжения на участке:

1. Глубину промерзания почвы. Если планируется залегание труб выше этого уровня, то необходимо провести работы по их утеплению.
2. Учитываются санитарные зоны. Запрещается устанавливать колодцы там, где канализационные ямы, компостные кучи или отхожие места расположены ближе, чем в 50 м. Нельзя устанавливать колодцы на расстоянии меньше 15 м от жилых строений и построек и 7 м − от заборов.

Лучше всего заранее составить схему водоснабжения участка с указанием не только элементов схемы, но и расположением труб, продумать то, как лучше всего провести воду в дом из колодца, исходя из его размещения на участке.

Как следует организовать рабочий процесс

Сразу отметим, что, чтобы устроить центральный водопровод в частном доме, придется потратить много времени не только на работу, но и на оформление документации и согласование ее в компетентных надзорных органах. Начнем рассмотрение именно с этой части работ.

Оформление документации

Для того чтобы разъяснить порядок получения разрешений, разработки технических условия и оформления проекта, потребуется целая инструкция:

• В первую очередь следует обратиться в водоканал для разработки технических условий на подключение. Для этого вам потребуются документы на право собственности на землю и строение, заявление установленной формы. Срок выдачи заключения – 1 месяц.
• Готовые ТУ предоставляются в СЭС, который дает заключение о возможности врезки в коммуникации. Одновременно в компетентной организации заказывается проектно-сметная документация, которая предусматривает все основные особенности системы и отражает расположение каждого из элементов.
• После того, как проект получен, его необходимо зарегистрировать в СЭС. На этом проектные работы можно считать завершенными.
• Еще один важный момент, который ни в коем случае нельзя упускать из вида – согласование проведения земляных работ с коммунальными службами. Только имея на руках соответствующее разрешение, можно приступать к работам.

Только имея на руках ордер, можно начинать рытье траншей под трубы

Проведение работ

Разобьем данный процесс на отдельные этапы, чтобы вам было проще разобраться в их особенностях:

Водоснабжение частного дома от центрального водопровода предполагает прокладку трубопровода на определенной глубине, которая должна быть больше уровня промерзания грунта.

В данной таблице обозначена глубина промерзания грунта в некоторых регионах в зависимости от типа почвы

Если почва очень сложная или углубиться на нужный уровень мешает высоко расположенный водоносный слой, то труба может быть уложена и на меньшей глубине. Но в этом случае вам потребуется использование утеплителя, представляющего собой сегменты определенного диаметра, еще один вариант – греющий кабель, который может быть проложен как снаружи, так и внутри трубы.

Утеплитель для труб позволяет защитить их от холода при небольшой глубине укладки

• Рытье траншеи может осуществляться как с помощью специальной техники, так и вручную. Второй вариант весьма трудоемкий, но в некоторых ситуациях, когда подъезд техники затруднен, он станет единственным возможным.
• Глубина траншеи должна быть чуть больше, чем необходимо, это связано с тем, что на дно надо засыпать гравийную или щебеночную подушку. Это обеспечивает дополнительную поддержку трубам и снижает нагрузку на них.
• В первую очередь подключается трубная муфта или врезается вентиль для присоединения трубы. После этого можно прокладывать систему до самого дома.

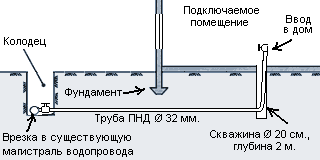

• Ввод в дом проще реализовать следующим способом: труба прокладывается под фундаментом здания или через него и выводится в каком-либо помещении на удалении 1-2 метра от наружной стены. Вертикальный участок дополнительно теплоизолируется для предотвращения вероятности замерзания. На входе ставится запорный кран и счетчик, а далее производится разводка по всему дому.

Примерно так выглядит ввод в дом, если труба выводится своими руками, позаботьтесь о том, чтобы ее расположение было максимально удобным

• Когда ведется зимний водопровод на даче от центрального водопровода, то труба может выводиться как внутри, так и снаружи здания, это обусловлено тем, что летом будет присоединяться поливочный шланг.
• Если напор воды в системе недостаточен, то можно решить вопрос установкой насосного оборудования, с его помощью качество водоснабжения значительно улучшится.

На фото: подключение насосной станции к центральному водопроводу не вызовет особых затруднений, инструкция по проведению работ проста и понятна

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Оборудование для бурения своими руками

Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

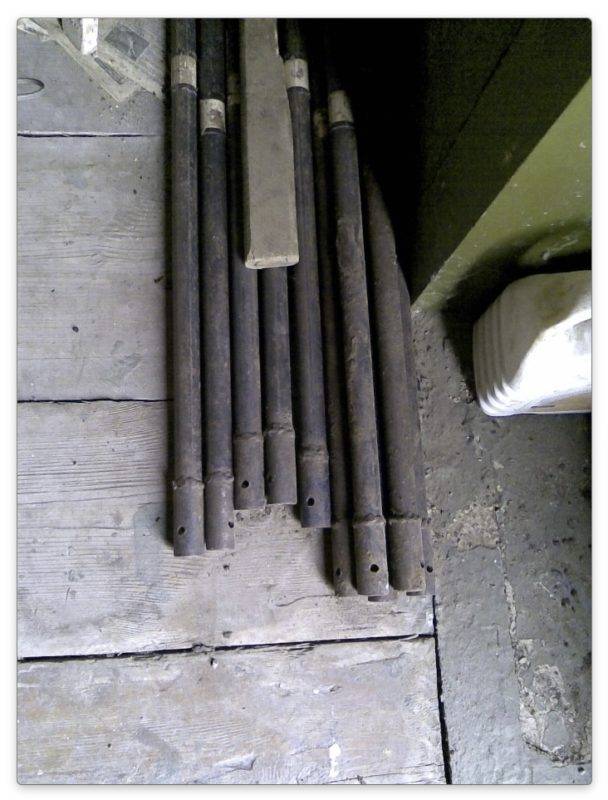

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

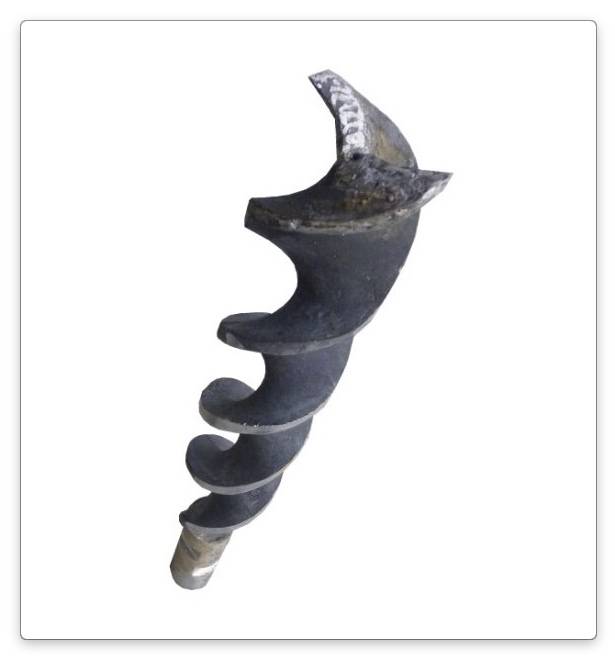

спиральный (или змеевик);

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Устранение шумового эффекта

Для устранения шума, насосную станцию лучше располагать за пределами жилого помещения

Агрегат будет создавать меньший шумовой дискомфорт, если его разместить в кессонной камере при колодце. Это ниша со сторонами 1,5 м на 1,5 м глубиной 2-2,5 м, дно и стены которой забетонированы и заштукатурены. Помещение оборудуют своими руками наподобие погреба, оснащают крышкой. Водопровод из колодца выводят в кессон на уровне пола, для этого в кольце колодца на необходимой высоте делают отверстие. Если кессон устраивают рядом со скважиной, обсадную трубу срезают на заданном уровне.

Кессон соединяют с домом траншеей, глубина которой ниже точки промерзания. В стене на входе в дом целесообразно сделать футляр из трубы большего диаметра. Это устройство повысит срок службы водопровода и облегчит труд при его возможной разборке. Полость между стенками труб уплотняют теплоизолирующей набивкой.
