Как устроена насосная станция водоснабжения частного дома и дачи

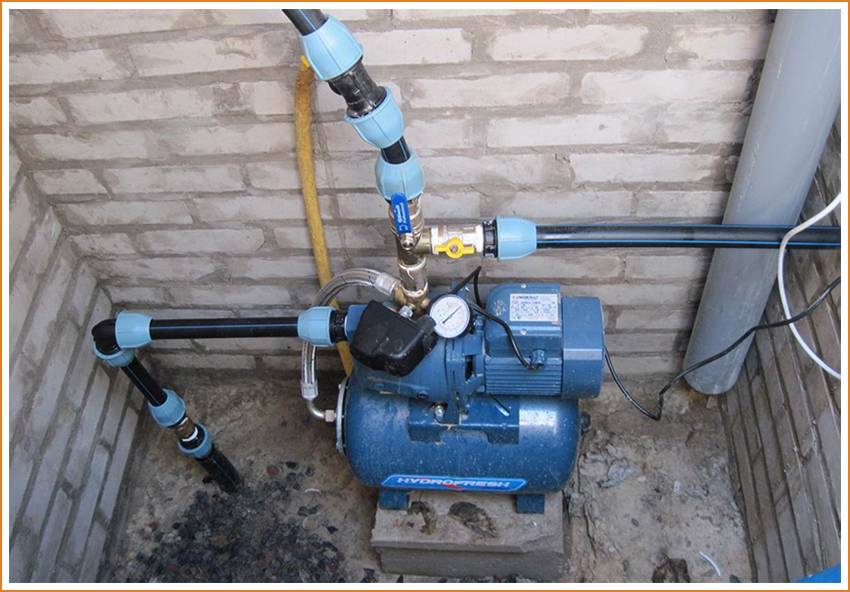

Монтаж насосной станции

Установка поступает на реализацию в полном сборе и готова к эксплуатации. Потребителю необходимо присоединить агрегат к всасывающему трубопроводу и водопроводящей системе. Предварительно рекомендуется установить обратный клапан на всасывающей трубе для удержания воды при отключении от электросети. При наличии механических включений устанавливается сетчатый фильтр.

Агрегат рекомендуется устанавливать с применением амортизационного материала для снижения вибрации, создаваемой при работе насоса. Установка должна быть снабжена заземлением. Полностью подсоединив насосную станцию к водопроводной системе, необходимо заполнить водой всасывающий трубопровод и корпус насоса через пробку заполнения.

Проверив герметичность узлов подсоединения необходимо подкачать давление до уровня, рекомендуемого производителем через специальный штуцер. После этого агрегат можно включать в электросеть.

Следует учитывать, что в зимнее время помещение должно отапливаться. Если оборудование установлено в шахте, то крышка люка должна быть двойной и иметь утепление.

Монтаж и эксплуатация

Правильный выбор насосной станции еще не является гарантией обеспечения бесперебойного водоснабжения частного дома или дачи

Важно также правильно провести монтаж оборудования и в последующем осуществлять эксплуатацию в допустимом режиме. При установке оборудования нельзя забывать об обратном клапане

Он не позволяет сформироваться обратному оттоку воды, в противном случае насос достаточно долго будет работать «впустую».

Важным условием считается утепление оборудования в холодное время года. Нельзя допускать замерзания воды в трубах и емкостях, т.к. это может привести к разрушению материала. Трубопровод в траншеях должен располагаться ниже уровня зимнего промерзания грунта и иметь необходимую теплоизоляцию.

При монтаже системы водоснабжения следует точно выполнять рекомендации инструкции на оборудование. Не следует использовать самодельные и нестандартные детали. Только надлежащая полная комплектация насосной станции заводскими деталями дает гарантии нужной работоспособности.

Следует помнить, что насос не любит многочисленных отключений и перебоев с электропитанием. Частота включения оборудования не должна превышать 22-25 раз в час. Средний срок службы насосных станций составляет порядка 6-8 лет.

Без насосной станции невозможно обустроить собственное водоснабжение в частном доме или на загородном участке. Для создания водопровода, питающегося от скважины или колодца, необходимо правильно выбрать и смонтировать необходимое оборудование, обладающее современной системой защиты от нештатных ситуаций.

Обслуживание гидроаккумулятора

Характеристики гидроаккумулятора и его обслуживание имеют важное значение в работе водонапорной станции. Маленький бак гидроаккумулятора не сможет поддерживать давление в сети при условии нескольких подключений

Например, если одновременно открыт кран на кухне и включена стиральная машина.

Схема установки гидроаккумулятора

Поэтому большой бак экономичнее, а в условиях дачного участка, приобретение насосной станции с достаточным размером бака, должно быть приоритетным.

В квартире, при недостаточном напоре воды, устанавливают водонапорные станции с небольшим баком, потому что место в квартире нужно экономить.

Их обычно устанавливают в стенном шкафу или на застекленной лоджии. В условиях дачного участка вы не скованы столь строгими пространственными ограничениями.

Большой бак – это хорошо.

Схема установки гидроаккумулятора с погружным насосом в колодце

Устройство бака гидроаккумулятора следующее. В прочной емкости находится воздушная камера, стремящаяся заполнить весь объем бака. Вода заливается в бак, сжимая воздушную камеру. Таким образом создается напор воды. При заполнении бака, автоматика отключает насос.

Обслуживание гидроаккумулятора состоит в том, чтобы наблюдать за изменениями давления и поддерживать давление воздуха в камере на должном уровне. Периодически, раз в несколько месяцев, нужно подкачивать воздух через специальный клапан.

Прочность бака гидроаккумулятора должна быть одним из основных критериев при покупке.
При использовании круглогодичного водоснабжения при помощи насосной станции, необходимо озаботиться о прокладке труб ниже уровня промерзания почвы и об отводе сточных вод.

Основные части и компоновка

Комплектно поставляемые компактные агрегаты оснащены поверхностными самовсасывающими насосами центробежного или вихревого типа. Станции, укомплектованные погружными (скважинными) насосами, будучи распределенными (не компактными) системами, далее не рассматриваются.

Компактная насосная станция с поверхностным насосом содержит следующие основные части:

  • насосную установку:
  • гидроаккумулятор (мембранный гидробак);
  • блок автоматики.

Насосная установка с горизонтальным расположением валов насоса и двигателя (обычно асинхронного короткозамкнутого однофазного) монтируется сверху на гидроаккумулятор также горизонтального типа. Баки некоторых фирменных станций (например, Aquario) оснащены специальными монтажными площадками под насосы. Это обеспечивает большую его устойчивость при транспортировке и эксплуатации.

В хорошо спроектированных агрегатах составные части соединяются посредством пятиходового штуцера (в просторечии «пятерика»), латунного или из нержавеющей стали. Конструктивно «пятерик» представляет собой обычный тройник с двумя дополнительными выходами, устанавливаемый на напорный патрубок насоса. Боковой выход служит для присоединения шланга-переходника (в металлооплетке) к гидроаккумулятору. Два дополнительных выхода малого диаметра служат для присоединения манометра и блока автоматики (реле давления). Оставшийся выход служит для присоединения напорного трубопровода.

Однако на рынке достаточно распространены и другие варианты компоновки станций, производители которых используют упрощенную комплектацию, отказываясь от одних комплектующих и экономя на других. Существуют станции без пятиходового штуцера, в которых реле давления, соединительный шланг и манометр крепятся непосредственно к корпусу насоса. Есть компоновка, содержащая блок автоматики, закрепленный на фланце гидроаккумулятора. При этом производители таких станций, экономя на комплектующих, жертвуют удобством потребителя при эксплуатации оборудования.

Определение и назначение насосной станции водоснабжения

Правильно обустроенная скважина или колодец – это большой плюс для загородного дома или дачного участка. Еще лучше, если к источнику подведены трубы и установлен насос, который доставляет воду прямо в дом. Это экономит силы и время, а также делает жизнь людей более комфортной.

Большинство владельцев частных домов предпочитают насосные станции. Это оборудование можно собрать своими руками, если имеются технические навыки – схема насосной станции достаточно проста. Однако лучше купить готовое устройство с заводскими настройками и тщательно протестированное перед отправкой покупателю.

Насосная станция работает в автоматическом режиме, поэтому нет необходимости постоянно следить за включением и выключением. Весь процесс контролирует блок автоматики. Система обеспечивает постоянное давление, благодаря которому можно подключать любые бытовые приборы. Перепады давления ощущаются слабо, поэтому техника работает стабильно. Вода может поступать из любого источника – скважины, колодца, речки, а также центрального водопровода, если такой есть поблизости.

Преимущества насосной станции:

  • Правильно выбранный агрегат способен обеспечить водой дом, хозяйственные помещения и огород. Главное условие – постоянное напряжение в сети и производительность скважины, позволяющая откачивать то количество жидкости, которое необходимо для нужд территории.
  • Экономия электроэнергии. Агрегат автоматически выключается при достижении определенного давления.
  • Наличие гидроаккумулятора, который позволяет сделать запас воды на случай отключения электроэнергии или при других обстоятельствах.
  • Поверхностные устройства могут качать воду из самой узкой скважины благодаря всасывающей трубе.
  • Заводские настройки редко требуют коррекции, а установка производится в кратчайшие сроки. Сделать это может человек без опыта.
  • При правильном подключении и надлежащих условиях эксплуатации устройство работает долго, не требуя ремонта.

Недостатки насосной станции:

  • Высокий уровень шумности. Необходимо найти теплое место подальше от жилых помещений, но такое, чтобы немного слышать звук работающего мотора на случай поломки.
  • Ограниченная глубина скважины – устройство насосных станций водоснабжения не позволяет доставать воду глубже 9 метров без эжектора.
  • Если установить стационарно, на зиму нельзя будет забрать устройство в дом, поэтому месторасположение станции нужно хорошо продумать заранее.
  • Достаточно высокая стоимость.

Устройство станций

Насосные станции для водоснабжения частного дома могут существенно отличаться друг от друга в зависимости от типа насоса, мощности оборудования, системы контроля и автоматики. Однако принцип их действия аналогичен для всех конструкций. Насосом забирается вода из источника и направляется в специальные накопители, обеспечивающие постоянную потребность жильцов в воде. Объем воды в накопителе постоянно автоматически контролируется, т.е. по мере необходимости включается или выключается насос, подающий воду из источника. Одновременно обеспечивается защита насоса от нештатных ситуаций: перенапряжения, механических или электрических перегрузок.

Насосная станция включает в себя следующие основные части:

  1. Насос, обеспечивающий подъем воды на поверхность и перекачку ее по трубопроводу.
  2. Накопитель в виде гидроаккумулятора или накопительного бака.
  3. Блок управления насосом, обеспечивающий его электрическое питание и управление работой в заданном режиме, а также защиту от перегрузок.
  4. Реле давления и уровня воды, обеспечивающих необходимый водный напор в трубопроводе и контроль заполненности накопителя.
  5. Обратный клапан, предотвращающий отток воды обратно в источник.
  6. Приборы контроля параметров (манометры, амперметры, вольтметры и т.п.).
  7. Фильтр грубой очистки для исключения повреждения приборов и оборудования механическими примесями в воде.

При решении вопроса о том, какую насосную станцию подобрать для обустройства собственного водопровода, учитываются следующие ее основные параметры:

  • тип, мощность и производительность насоса;
  • объем и материал накопителя;
  • создаваемый напор воды.

Насосная станция для колодца

В зависимости от глубины залегания водного пласта выбирают тип насоса. Если качественная вода расположена не глубже 8-10 м, то можно смело использовать обычный центробежный насос, устанавливаемый на поверхности. Обслуживать такое оборудования значительно проще. При более глубоком источнике придется устанавливать погружной насос, при этом насосная станция должна соответствовать его типу, в т.ч. по глубине погружения.

Различия насосных станций по типу всасывающих устройств

Важнейшей характеристикой любого поверхностного насоса является глубина всасывания жидкости. Она зависит от типа оборудования и дополнительных устройств, устанавливаемых на заборном шланге.

Для улучшения откачки обычно используется эжектор – небольшая конструкция в виде трубки с внутренним соплом. Он создает разрежение за счет вылетающей из узкого отверстия с большой скоростью струи воды.

Безэжекторные насосные станции даже теоретически не могут достигать глубины всасывания 10 метров. На практике эта цифра всегда значительно ниже. Их используют при откачке из неглубокого колодца. Наличие эжектора обеспечивает более устойчивую работу поверхностного насоса при большой длине приемного трубопровода.

Насосные станции с встроенным эжектором способны поднять воду с глубины 7-8 метров. При этом сначала отсасывается воздух, а затем происходит откачка воды. Такие системы устанавливаются в отдельных помещениях, поскольку требуют хорошей шумоизоляции.

Иногда эжектор размещают непосредственно в скважине. Для его работы требуется подключение двух труб. По одной из них под давлением подается вода от насоса для создания скоростной струи, а по другой происходит откачка. Насосные станции с выносным эжектором могут забирать жидкость с глубины до 50 метров. Они не издают сильных шумов, но их КПД редко превышает 40%.

Погружные насосы ↑

Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м. Конструктивно делятся на вибрационные и центробежные.

Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.

«Ручеёк» — дёшево и сердито

Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.

Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин

Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.

Принцип работы повысительной насосной станции

У каждой системы имеются свои особенности работы. Насосная станция «Вихрь» и многие другие работают по принципу, описанному ниже.

На этапе проведения монтажных работ насосное оборудование подключается к общей насосной системе. Магистраль всасывающего типа, на конце которой устроен водозабор, опускают в специально оборудованный колодец.

Работа двигателя осуществляется посредством управляющего механизма, который складывается из реле или датчика подачи автоматического давления. Подобные устройства всегда работают по-разному. Реле давления проводит запуск насосного оборудования, когда давление падает.

Автоматика осуществляет контроль подачи давления. В системе имеется специальный бак-аккумулятор, представляющий из себя резиновую камеру. В этом устройстве поддерживается определенный показатель давления воздуха.

Специфика работы в том, что емкость из резины полностью заполняется водой, до тех пор пока давление внутри этой емкости не уравновесится давлением закаченного в бак воздуха.

Воздушный бак может выполнять несколько функций:

  1. Поддерживать определенное время требуемый водяной напор. Это давление держится без участия насоса. Из-за этого значительно уменьшается количество совершаемых движений.
  2. Амортизировать участвующие в работе насосные установки. Они будут препятствовать разрушению элементов трубопроводной сети.

Параметры давления в гидроаккумуляторе

При настройке параметров водопровода необходимо найти “золотую середину” между максимальным давлением, позволяющем функционированию сантехники и минимальным для щадящего режима эксплуатации трубопровода и его элементов:

  • Для полноценной работы сантехники в системе должно поддерживаться давление в пределах 1,4-2,6 атмосферы.
  • Для уменьшения нагрузки на мембрану гидроаккумулятора производители рекомендуют выставлять давление не ниже 2 атмосфер.
  • Регулировка давления происходит в каждом случае индивидуально, в зависимости от используемой аппаратуры, количества сантехники, длины водопровода и так далее.

К примеру, для одноэтажного загородного дома небольших размеров вполне достаточно 1,5 атмосферы. Для коттеджа в несколько этажей – естественно, этот показатель должен быть увеличен. Но он не должен превышать максимально допустимое давление, указанное в технических паспортах сантехники – иначе она выйдет из строя.

Помимо этого, высокое давление создает лишнюю нагрузку на соединения в системе, что повышает риск их разгерметизации и появления течи.
