Выбор насоса для теплого водяного пола и для чего он нужен

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

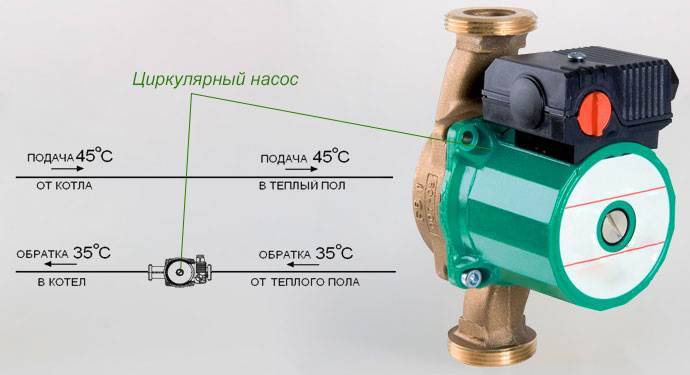

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние

Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить

Их нужно аккуратно удалить.

3

Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной

Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается

Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

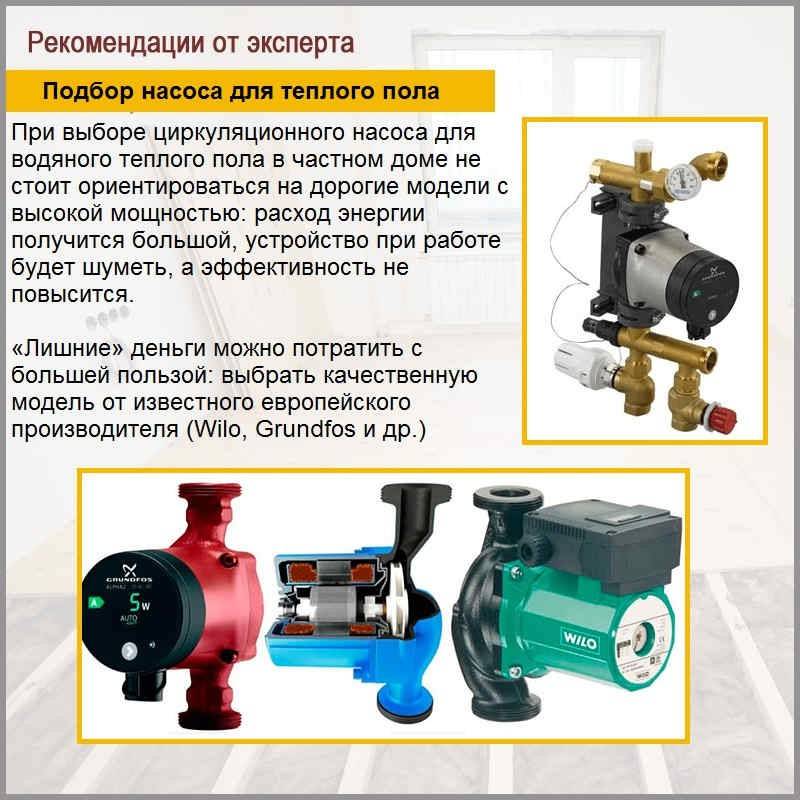

Лучшие насосы для теплого пола

Есть несколько хороших насосов для теплых полов – какой из них выбрать, решайте сами. Разобраться в этом вопросе нам поможет статья на сайте Бригадир-инфо.ру и методические указания на сайте Минстроя России

Grundfos

Торговая марка из Дании, которая занимается производством насосного оборудования больше 70 лет. У ее циркуляционных приборов хорошие отзывы потребителей. В мире они также ценятся за оптимальное соотношение цены и качества. В настоящее время модели изготавливаются не только в Дании, но также в Сербии, Германии, Китае. Они бесшумны, экономичны, выпускаются в широком ассортименте. У некоторых предусмотрен дисплей с цифровым индикатором, где отображается потребление энергии, мощность.

Другие преимущества насоса Grundfos для теплого пола:

• защита от перегрева;
• летний режим – защищает от заклинивания в случае длительного простоя;
• три скорости;
• режимы пропорционального и постоянного давления;
• функция AUTO ADAPT – обеспечивает автоматическую работу, определяя, что нужно системе отопления в тот или иной период времени.

Контролировать все показатели можно с помощью специального приложения для смартфона.

Wilo

Насосы для теплого пола торговой марки Wilo ценятся за высокие показатели энергоэффективности и долговечность. Бренд существует уже около века, поставляя качественное насосное оборудование для систем отопления.

Преимущества:

• защита корпуса от коррозии и теплоизоляция;
• защита двигателя от перегрева;
• широкий модельный ряд – есть устройства «мокрого» и «сухого» типа;
• минимальное энергопотребление – около 3 Вт;
• простота в обслуживании;
• низкий уровень шума.

Из недостатков бренда называют сравнительно высокую стоимость, однако такие насосы для теплого пола окупаются уже за год, ведь их можно регулировать, уменьшая и увеличивая обороты и, соответственно, мощность, в зависимости от температуры воздуха за окном.

DAB

Итальянский бренд, который также изготавливает качественные циркуляционные насосы для теплого пола. Это модели «мокрого типа», которые выбирают часто для коттеджей, загородных домов.

Преимущества:

• защита от попадания влаги;
• экономичность – большинство моделей бренда потребляют 78 Ватт, новинка Evosta – 35 Ватт;
• корпус с теплоизоляционным кожухом;
• функция спуска воздуха.

Рассчитаны на максимальное рабочее давление 10 бар.

Oasis

Насос подходит для монтажа в системы теплого пола квартир и домов. Изготавливается китайским брендом Forte. Характеризуется продолжительным сроком эксплуатации, благодаря корпусу из чугуна или дюраля, компактными размерами.

У моделей предусмотрено 3 скоростных режима, но использовать их рекомендуется с чистой, не сильно загрязненной примесями водой (для сравнения: некоторые устройства Wilo могут работать даже в агрессивной среде).

В то же время многие покупатели называют насосы Oasis лучшим вариантом для бюджетных систем теплого пола, так как они стоят дешевле европейских аналогов.

Lowara

Итальянский бренд, который занимается производством насосов больше 40 лет. Его устройства характеризуются высокой производительностью, длительным сроком эксплуатации.

Преимущества:

• защита от феррита и отложений – они притягиваются магнитными деталями;
• прочный чугунный или бронзовый корпус;
• детали из нержавеющей стали – из нее сделан узел ротора насоса для теплого пола;
• защита от высокой температуры и перегрузок;
• автоматический выпуск воздуха.

Другие хорошие насосы для контура теплого пола – Krakow, Sprut, Gross.

На что обращать внимание при выборе оборудования

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

• Циркуляционный насос должен соответствовать техническим параметрам системы;
• Вам должна быть точно известна площадь отапливаемого помещения;
• Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Напор

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:. G =Q Х 0,86/Δt, где

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды  в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если  у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.

Как правильно сделать расчет и подобрать насос для системы теплого пола

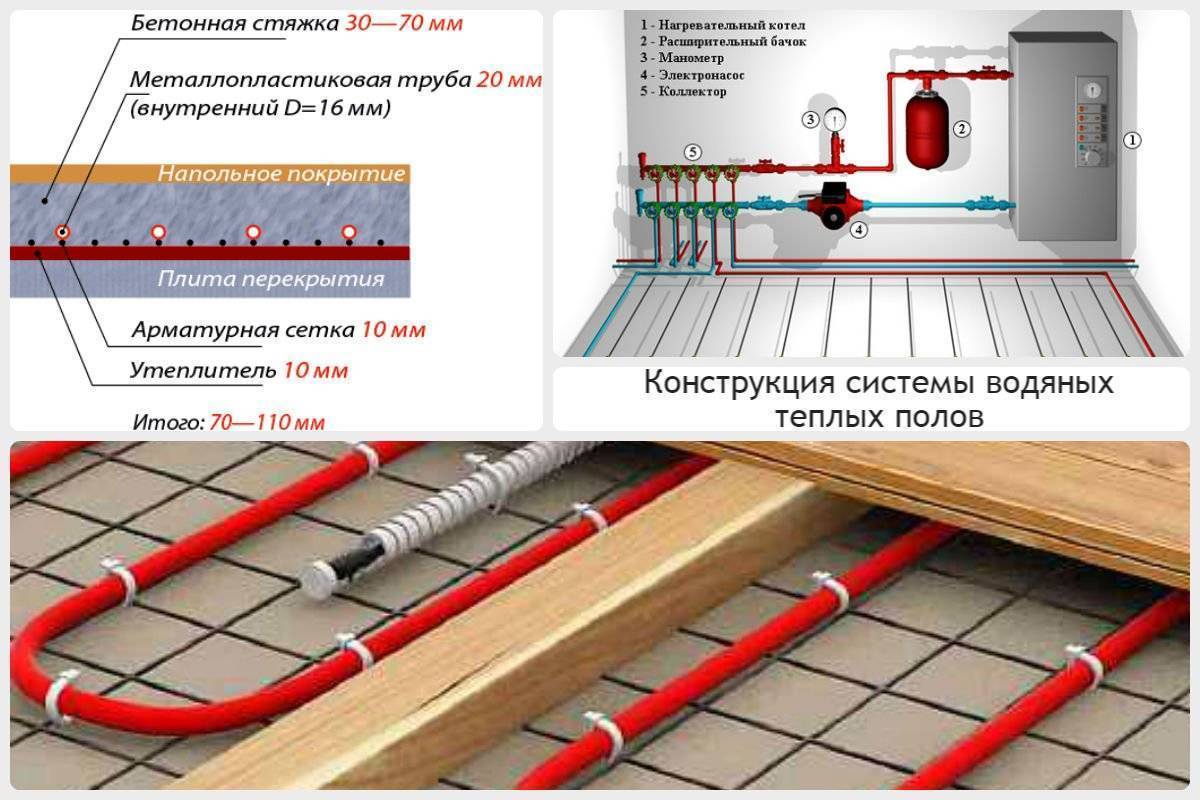

Схема теплого водяного пола.

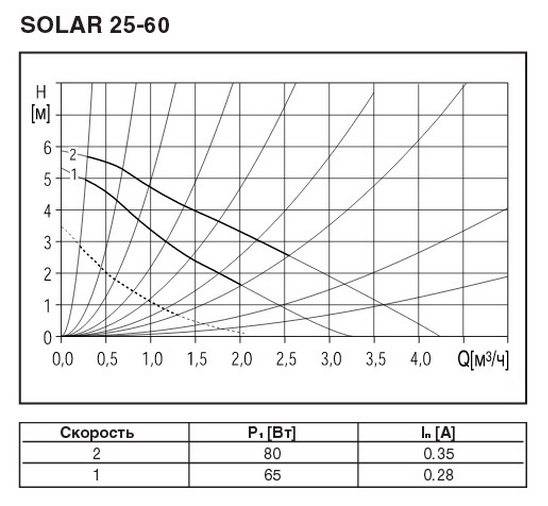

У циркуляционного насоса основными параметрами являются его напор и подача, или производительность. Наибольшее гидравлическое сопротивление, которое способен преодолеть насос, — это и есть максимальный напор системы, и его подача равняется нулю. Зависимость напора от производительности называется технической характеристикой насоса.

Подбирается насос с учетом необходимого объема теплоносителя, расчет которого основан на перекачивании воды с определенным преодолением гидравлического сопротивления. Расчет расхода теплоносителя происходит путем вычисления потери тепла в отопительном контуре и температурной разницы обратной и прямой линий. Зная теплопотери, можно произвести расчет и вычислить требуемый расход теплоносителя.

Потеря тепла зависит от следующих факторов:

• ограждающих конструкций;
• теплопроводности материалов;
• температуры окружающей среды;
• расположения здания относительно сторон света.

После того как произведен необходимый расчет расхода теплоносителя, следует определить гидравлическое сопротивление отопительного контура. Обычно эти данные берутся из готовых таблиц. Сделав расчет расхода теплоносителя и сопротивление системы, получают точные данные рабочей точки. После этого, имея на руках расчет и определенные параметры, можно подобрать насос, чтобы рабочая кривая лежала не ниже рабочей точки отопительной системы.

Схемы укладки теплого пола.

Например, требуется сделать расчет и подобрать насос для дома с площадью 200 кв.м. В этом случае из полипропиленовых труб длиной 50 м и диаметром 32 мм монтируется двухтрубная система отопления. Система отопления будет иметь температурный график 90/70 градусов, теплопотери составят 24 кВт при массовом расходе 1,03 м³/ч. Далее определяется гидравлическое сопротивление по готовой таблице, которое составит 1,8 мбар/пог.м.

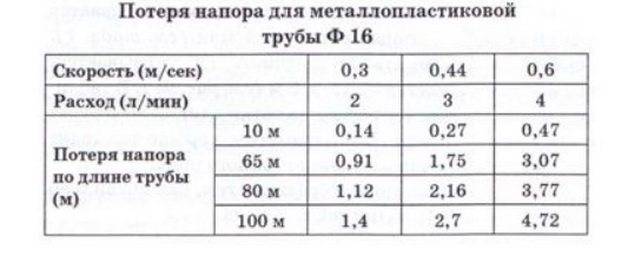

Сопротивление для трубы длиной 50 м будет равно 90 мбар. К этому следует добавить сопротивление элементов системы, которое будет равно, например, 1 м вод.ст. Получается, что параметры точки будут такие: подача или производительность 1,1 м³/ч и напор 2 м. Теперь благодаря полученным параметрам можно подобрать соответствующий циркуляционный насос для его установки в системе теплого пола.
Устройство насоса в системе теплого пола:
Циркуляционные насосы делятся на 2 группы: с сухим и мокрым ротором. В группе с мокрым ротором его вращение происходит непосредственно в теплоносителе, в этом случае данную роль выполняет смазка, а статор изолируется специальной гильзой. Преимуществами здесь считаются: небольшие масса и габариты, простота конструкции и низкий уровень шума. В частных домах в системе теплого пола наиболее чаще используют именно насосы с мокрым ротором.

В насосах с сухим ротором электрический двигатель соединяется с помпой с помощью торцевого уплотнения, но с теплоносителем никак не контактирует. Такая конструкция имеет двигатель большой мощности, а значит, он способен производить большее количество тепла. Но его внушительные габариты и высокий уровень шума, создаваемый при работе, являются главными недостатками.

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

• корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
• вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
• электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

   с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям.
Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева.
Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Кабельный теплый пол

Такая система отопления характеризуется как надежная. Может быть как основной, так и вспомогательной. Подходит для любого помещения. В состав входят такие комплектующие:

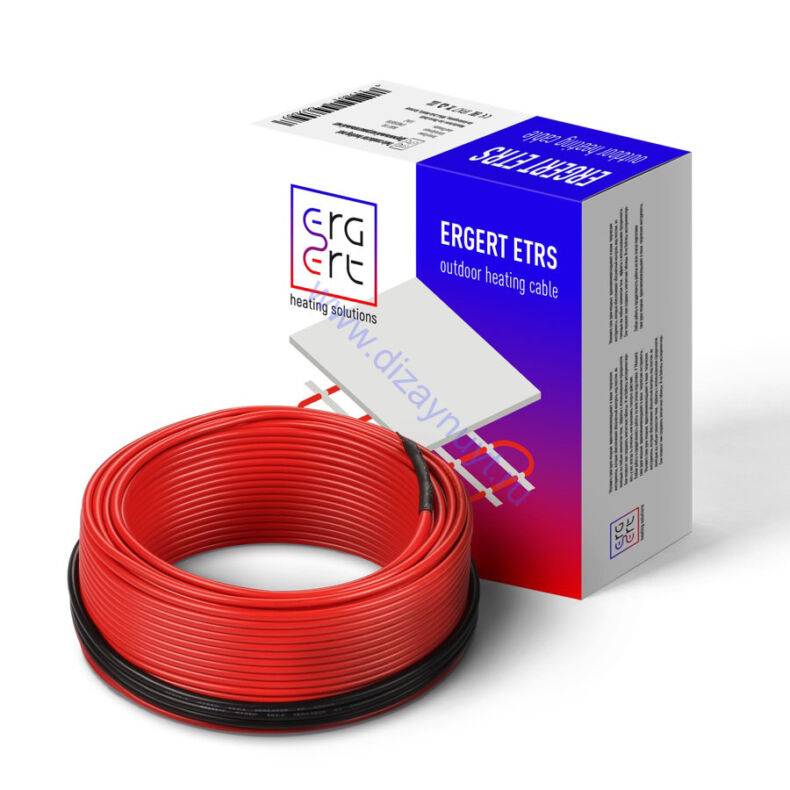

Кабель. На рынке представлен широкий выбор нагревательных элементов

При выборе важно учитывать мощность: на 1 м не более 21 Вт.
Термостат. Выбор терморегулятора для теплого пола зависит от того, какие функции он должен выполнять

На цену влияют такие факторы: производитель, возможности (некоторые приборы позволяют выставлять режим на определенный срок). Бывает механический, сенсорный, кнопочный.
Датчик. Если теплый пол — дополнительная система отопления, используется внутренний. Для основного обогрева устанавливается еще и внешний датчик, который отслеживает температуру воздуха в комнате.

Кабели существуют 2 типов.

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

• источник тепла (котел, стояк централизованного отопления);
• теплоноситель (вода, тосол, масло и др.);
• трубы обогрева;
• утеплитель;
• управляюще-распределительное устройство;
• насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.

Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

• змейкой – ассоциируется с трассой слалома или зигзагом;
• улиткой – напоминает спираль.

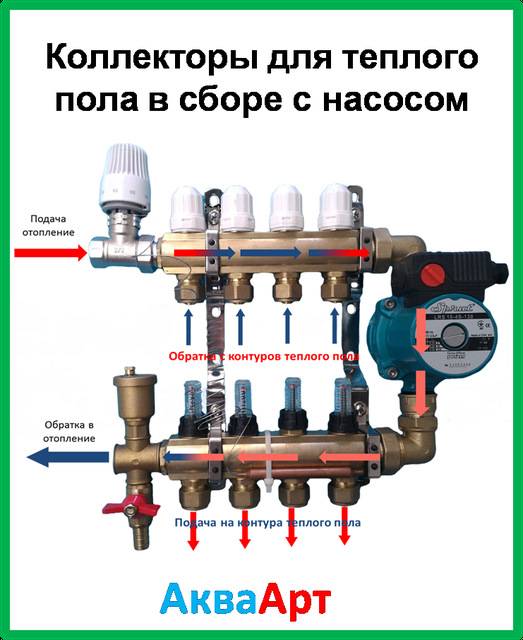

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Возможные схемы подключения

Как правило, теплые полы без циркуляционного насоса подключают к уже существующей радиаторной системе отопления. Врезку делают в подающую линию. Возможны два варианта:

• в квартире с централизованным отоплением;
• в частном доме с индивидуальным отоплением от котла.

В своем доме для работы теплого пола без насоса, рекомендуется выбрать мощный котел, неважно, газовый или электрический. Главное, чтобы его мощности хватало и на радиаторы, и на напольный обогрев. Стоит выбрать котел с встроенным насосом

Стоит выбрать котел с встроенным насосом.

Естественная циркуляция теплоносителя

Этот наиболее трудный в реализации вариант для теплого пола.Сделать однотрубную систему отопления батареями, при которой теплоноситель самотёком будет циркулировать не сложно.

Главное правило: центр нагрева (котёл) должен быть ниже центра остывания. Но вот подключить в эту схему тепл.полы сложнее.

Для частного дома возможен такой вариант:

Котел устанавливается ниже ТП, например, в подвале. Для еще большего увеличения давления циркуляции можно увеличить к-во секций в приборах стояка, для компенсации потерь в них по циркуляции и теплу (сопротивление теплого пола), а также увеличить диаметр стояка.

Схема с естественной циркуляцией

На схеме изображен самый «сильный» вариант для работы ТП. Возможно также установить котел на 1-й этаж. Получится, что теплый пол ниже центра котла. Но кольцо циркуляции через стояк и ТП тоже имеет свой центр охлаждения. Складывая их вместе (ц.о.стояка +ц.о. ТП), образуем общий центр остывания, находящийся выше центра котла. Естественная гравитационная система в этом случае также будет работать.

Котел со встроенным насосом

Более простой вариант подключения — это использование одного насоса на котле для прокачки теплоносителя и по радиаторам и по теплому полу.

Трубы напольного обогрева подключают через термостатический клапан. Монтируют клапан на подачу теплоносителя, а к обратной трубе устанавливается перемычка. Клапан предназначен для регулировки температуры теплоносителя, он представляет собой смеситель, внутри которого установлен термочувствительный элемент. Клапан защищает систему – он автоматически прекращает поток на трубе подачи в нужный момент.

Такие варианты подключения без насоса водяного ТП к котлу оправданы лишь на небольших участках — в сан.узлах, кухне, прихожей. На большой площади самотечный теплый пол реализовать не получится.

С другой стороны, в малых помещениях удобнее монтировать электрический подогрев, не забивая себе голову расчетами гидросопротивления и центра охлаждения.

Предыдущая Теплый полОсновные схемы подключения водяного теплого пола Следующая Теплый полСовмещенное отопление: водяные полы и радиаторы

Как выбрать насос?

При выборе циркуляционного насоса следует обращать внимание на:

• технические характеристики;
• площадь обогреваемого помещения;
• возможность возникновения тепловых потерь.

Производительность

Первая и самая важная характеристика — это производительность. Расчет максимальной производительности является просто необходимым.

Необходимо также учитывать и расчет такого показателя, как площадь укладки теплого пола: чем она больше, тем большей производительностью необходимо устанавливать насос.

Обычно выбирается оборудование с запасом производительности на 20%. Это позволяет эксплуатировать устройство без износа, а также увеличить срок его службы.

Напор

Второй не менее важной характеристикой является напор или созданное давление. Напор должен быть достаточно сильным, чтобы рабочая среда могла преодолеть все изгибы трубопровода

Эта же характеристика положительно отразится на перемещении горячего теплоносителя в самые отдаленные точки теплого пола. При этом обязательно должен оставаться неизменным уровень производительности.

Уровень шума и размеры насоса

Подбор циркуляционного насоса требует учета условий его эксплуатации, а именно вид теплоносителя, его рабочую температуру и вязкость, температуру окружающей среды. Чем ниже будет температура окружающей среды, чем большей вязкостью обладает теплоноситель (например, антифриз), чем больший диаметр имеют трубы в отопительной системе, тем более мощное и высокопроизводительное устройство надо выбирать для отопления.

Расчет такого показателя, как уровень шума тоже является немаловажным. Сегодня чаще всего используют принцип «влажного» ротора, о чем говорилось выше и за счет которого значительно снижается уровень шума при работе.

Предпочтительнее для бытового использования подобрать регулируемые циркуляционные насосы. Это позволит эксплуатировать их без потери производительности в отопительных контурах с различными характеристиками. Размеры установки и сложность ее обслуживания — тоже немаловажный фактор. Понятно, что чем меньше габаритные размеры и шум при работе, тем лучше.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насосная группа с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.
