Эксплуатация циркуляционных насосов для отопления Wilo

Виды циркуляционного оборудования «ВИЛО»

Немало владельцев загородного жилья сталкиваются с проблемой выбора оборудования для эффективного обогрева большой площади — вплоть до нескольких сот квадратных метров. Естественная циркуляция, создаваемая обычным нагревателем, недостаточна, ведь давление в такой системе редко превышает 0,6 МПа.

Решается эта задача двумя способами:

1. Сооружается замкнутая система из коммуникаций большого диаметра. Здесь нужно учесть, что материалы обойдутся недешево.
2. В систему добавляется циркуляционный насос.

Более экономичный вариант — второй. Он позволит добиться улучшения циркуляции теплоносителя в системе, что повысит эффективность обогрева. Современные насосные установки, выпускаемые брендом WILO, бывают двух видов, об особенностях которых пойдет речь далее.

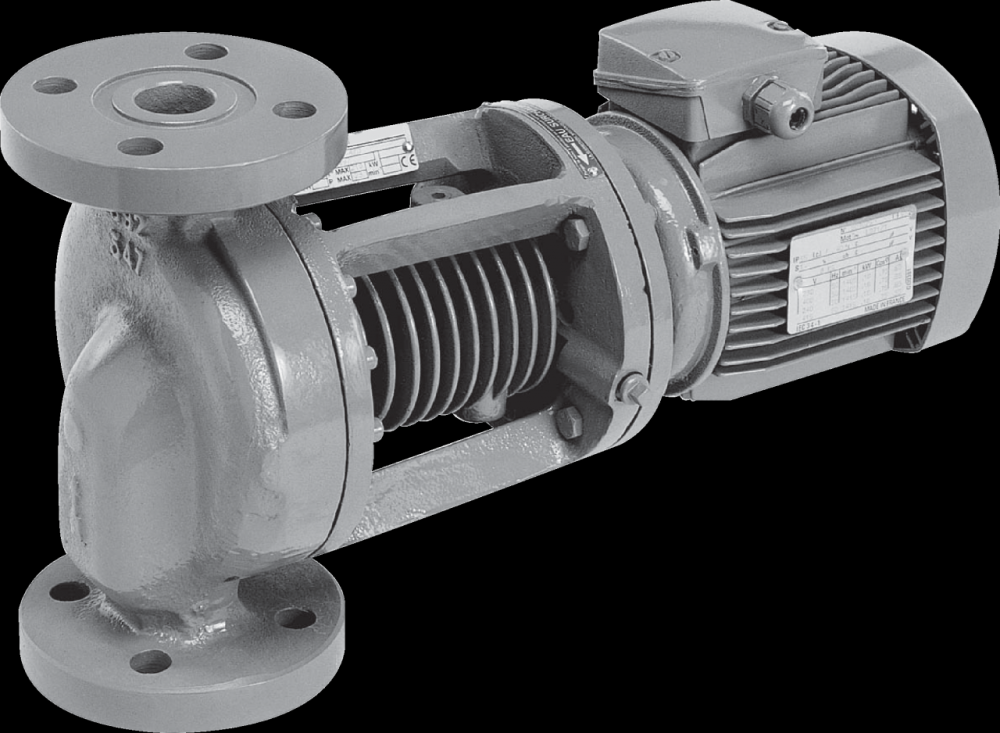

С сухим ротором

Такие устройства применяются в отопительных системах большой протяженности. Между двигателем насоса и ротором размещены уплотнительные кольца, эксплуатация которых рассчитана на 3 года. В ходе работы ротор не контактирует с теплоносителем. Благодаря этому устройство надежно защищено от образования коррозии и практически не требует сервисного обслуживания. Достоинством насосов с сухим ротором является высокий уровень КПД, достигающий 80 %.

Нужно учитывать, что данный вид изделий довольно шумный, поэтому их устанавливают в специально предназначенном помещении

Важно, чтобы в жидкости не было посторонних частиц, которые могут повредить уплотнительные кольца

С мокрым ротором

С помощью таких моделей отапливаются загородные дома, где отопительные системы имеют малую протяженность. Отличительная особенность — наличие ротора и крыльчатки, что необходимо для ускорения движения теплоносителя. Сам ротор вращается в жидкости, которая дополнительно служит охладителем механизма.

При установке таких насосов важно, чтобы их вал располагался в горизонтальной плоскости — только при таких условиях в корпусе всегда будет оставаться вода. Насосы с мокрым ротором имеют следующие достоинства:

Насосы с мокрым ротором имеют следующие достоинства:

• почти не шумят во время работы;
• имеют встроенный механизм переключения скорости вращения ротора;
• являются надежными;
• характеризуются долгим сроком эксплуатации;
• не требуют дополнительного обслуживания;
• легко настраиваются и ремонтируются.

Показатель КПД данных установок не превышает 50 %.

Как правило подобрать насос

Многие пользователи не знают, на какие параметры оборудования обращать внимание при выборе. Учитываются многие факторы, влияющие на работу системы отопления:

Учитываются многие факторы, влияющие на работу системы отопления:

Необходимое количество тепла. Здесь действует множество важных условий: площадь помещения, высота потолков, этажность, число окон и дверей, а также материал их изготовления. Также учитывается фактор утепления подвала и чердака.

Климатические условия местности. При выборе следует отталкиваться от минимальной температуры воздуха, частоты ветровых нагрузок и других особенностей.

Конструкция отапливаемого сооружения. Учитываются толщина и материал изготовления стен, пола и перекрытий

Немаловажное значение играет наличие вентиляционной системы в доме.

Одним словом, существует немало критериев, которые следует брать во внимание при подборе эффективного оборудования. Если навыков и знаний недостаточно, следует обратиться к специалистам

Также учитываются: количество устанавливаемых батарей, мощность котла, особенности схемы водяной разводки. Еще один немаловажный показатель — напор. Для его определения отталкиваются от общего гидравлического сопротивления системы. Как правило, этот параметр обозначается еще на этапе проектирования дома.

Если жилая площадь небольшая (менее 3000 м2), то это облегчает выбор:

• 200 м2 — WILO Star RS 25 2;
• 350 м2 — Star RS 25 4;
• 520 м2 — Star RS 25 6 или RSD 30 6;
• 700 м2 — Star RS 25 7 или 30 7.

Все выпускаемое оборудование работает практически бесшумно и не требует технического обслуживания. Кроме того, легкость управления достигается за счет встроенной автоматики.

Обзор популярных моделей и их стоимость

Бренд WILO выпускает большой ассортимент насосного оборудования для отопления загородных домов. Все модели различаются по многим параметрам: мощность, напор, температура теплоносителя и прочие характеристики.

Star

Оборудование этой линейки применяется в бытовых условиях и подходит для организации системы отопления в небольшом по площади доме.

Различают две серии:

1. Star RS. Сюда входит 12 моделей, имеющих маркировку от 15–4 до 30–8. Для изготовления корпуса используется термостойкий чугун. Детали, которые в ходе работы соприкасаются с теплоносителем, выполняются из нержавеющей стали. Регулировка Star RS — ручная, при этом эти насосы позволяют создать давление до 10 бар. Максимальный показатель пропускной способности — 6 м3 за час.
2. Star RSD. Это более функциональные устройства. С их помощью можно повысить давление в системе. Приборы, подключенные к такому насосу, способны дольше прослужить. Помимо этого, модуль допускается одновременно подключать сразу к двум контурам. Комплектуется устройство специальным переключателем, необходимым для регулировки электромоторов. Вес прибора — всего 5 кг, однако он способен обеспечивать нужное давление для дома площадью в 750 м2.

Отдельно стоит выделить модель 15 WILO Star Z Nova, которая используется для рециркуляции в системах горячего водоснабжения. Напор и производительность каждой модели различаются. Цена этих устройств начинается с 3600 рублей.

Top

Эта категория насосов используется в системах отопления больших коттеджей и многоквартирных домов. Благодаря высокой производительности их можно подключать к системам, где площадь обогрева не превышает 1400 м2.

Отличительная особенность — наличие теплоизоляции, поэтому прибор подходит для наружной установки. Максимальный показатель рабочего давления — 10 бар.

Производятся следующие модели:

1. RL и S. Это самые производительные устройства с мокрым ротором, которые оснащаются одним или двумя двигателями. Подключаются к одно- или трехфазной сети. Насос с тремя скоростями оснащен механическим переключателем.
2. Z. Приобретая этот агрегат, можно не волноваться о качестве теплоносителя. Нередко выбирается модель Z 15 TT 1, которой не страшны кальциевые или магниевые осадки. Строгих требований в плане места установки не существует.
3. TOP. Это базовые устройства, количество которых более 50. Отличаются размером фланца и производительностью.

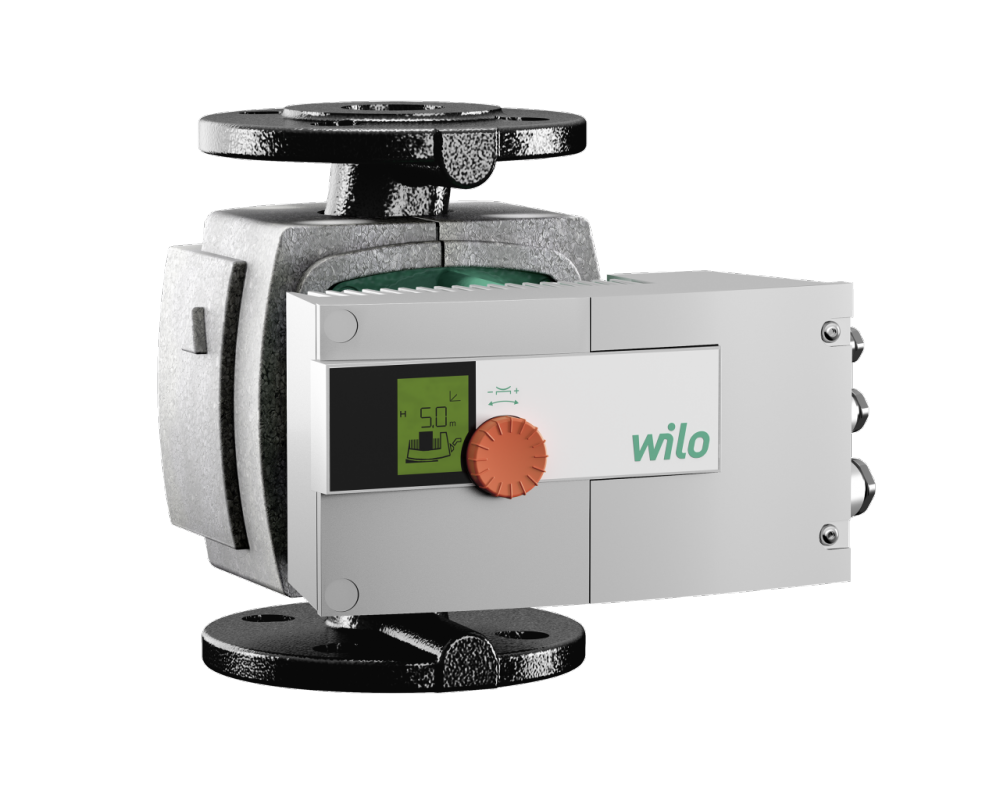

Stratos

Это относительно новое изобретение в сфере насосного оборудования. Ключевая особенность — встроенный ЖК-дисплей, с помощью которого осуществляется управление. На экран выводится необходимая информация о работе устройства. Линейка создавалась с учетом того, что насосы будут устанавливаться в большие системы отопления. Возможно подсоединение к котлу, мощностью от 25 кВт.

Главные особенности:

• регулировка мощности от 2 до 48 Вт;
• наличие ночного режима, во время которого потребляется минимум электроэнергии;
• автоматическая регулировка рабочих показателей, для чего контроллер должен быть соединен с комнатным термостатом.

Среди перечня моделей встречаются 2 интересные: имеющая бронзовый корпус и увеличенную производительность (16 бар). Лучше всего данная линейка показывает себя в энергосберегающих системах. Стоимость начинается с 10485 рублей.

Yonos

Это модели, оснащенные электронным блоком управления и защитой от завоздушивания. Дополнительная функция — удаление твердых вложений из жидкости. Переключение режимов механическое. Если нужно добиться экономичности, устройство переводится в автоматический режим. На индикаторную панель выводится рабочая информация: какое давление в системе, сколько электроэнергии потребляет насос и так далее.

Данная серия является одной из последних, выпущенных компанией, поэтому вобрала в себя все положительные качества предшественников. Цена этих современных устройств — от 8900 рублей.

Последние поступления

E.syboxmini – самая компактная в мире электронная система повышения давления! З Днем Незалежності Україно! EVOTRON циркуляционные насосы с «мокрым» ротором и частотным регулированием Компания Вулвер на выставке Аква-Терм Киев 2020 GENIX — новая напорная станция для сбора и автоматического перекачивания фекальных сточных вод Погружной 4″ электродвигатель DAB Центробежный насос DAB K-HA Привітання з Новим Роком! Помощь ребятам, которые стоят на защите нашей Родины! Гидроаккумуляторы GWS ВНИМАНИЕ, ПОДДЕЛКА! Сезон в разгаре! Осеннее предложение Нова серія фільтрів DAB для попередньої фільтрації Вертикальные центробежные насосы серии NKV 32, NKV 45 Представители компании Вулвер посетили 18-ю международную выставку по водоподготовке, водоочистке, переработке и утилизации отходов, IFAT 2014. Горизонтальный насос с частотным регулированием KDNE МСЕ/P Горизонтальный насос с частотным регулированием KDNE МСЕ/С Кавитация – фактор риска Горизонтальный насос с частотным регулированием KE Dab моноблочные насосы с частотным регулированием NKM-GE/NKP-GE МСЕ/С Центробежные насосы со встроенным предварительным фильтром — EUROPRO EVOPLUS SAN – циркуляционный насос с мокрым ротором и электронным регулированием для системы горячей воды ERHARD ROCO Premium — новаторский поворотно — дисковый затвор EVOPLUS D – сдвоенный циркуляционный насос с мокрым ротором и электронным регулированием. DABDAB канализационные насосыАква-Терм КиевБытовые насосные станцииЗадвижки с обрезиненным клиномКанализационные насосыНасосная станцияЦиркуляционные насосы DABбытовая насосная станцияводоснабжениевыбор насосной станциивыбор скважинного насосагде купить насос для водыглубинные насосы для скважиндля чего нужен обратный клапанкак подобрать циркуляционный насоскупить насос для скважиныкупить насосы dabкупить обратный клапанкупить циркуляционный насоснасос Dabнасос для канализациинасос для скважины купитьнасосная станция Dabнасосное оборудование DABнасосные станции DABнасосные станции повышения давлениянасосы dab украинанасосы для систем отопленияобработка сточных водпогружные насосы dabпогружные насосы для скважинпогружные скважинные насосыподбор насосной станциипродажа насосного оборудованияпродажа насосного оборудования dabпродажа насосного оборудования Украинасамовсасывающие насосы dabскважинные насосы dabстанции повышения давленияустановка повышения давления для домафекальный насосцентробежные насосы DABцентробежные насосы для скважин

DABDAB канализационные насосыАква-Терм КиевБытовые насосные станцииЗадвижки с обрезиненным клиномКанализационные насосыНасосная станцияЦиркуляционные насосы DABбытовая насосная станцияводоснабжениевыбор насосной станциивыбор скважинного насосагде купить насос для водыглубинные насосы для скважиндля чего нужен обратный клапанкак подобрать циркуляционный насоскупить насос для скважиныкупить насосы dabкупить обратный клапанкупить циркуляционный насоснасос Dabнасос для канализациинасос для скважины купитьнасосная станция Dabнасосное оборудование DABнасосные станции DABнасосные станции повышения давлениянасосы dab украинанасосы для систем отопленияобработка сточных водпогружные насосы dabпогружные насосы для скважинпогружные скважинные насосыподбор насосной станциипродажа насосного оборудованияпродажа насосного оборудования dabпродажа насосного оборудования Украинасамовсасывающие насосы dabскважинные насосы dabстанции повышения давленияустановка повышения давления для домафекальный насосцентробежные насосы DABцентробежные насосы для скважин

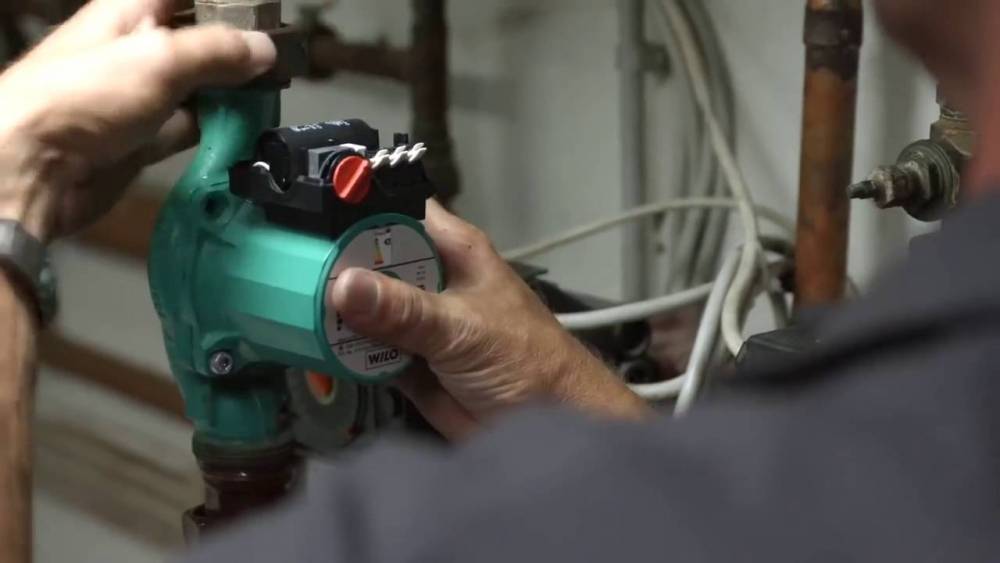

Особенности монтажа

Установка может проходить разными методами.

Выделяют 2 схемы:

1. Однотрубная. Постоянно расходуется теплоноситель, при этом перепады температур незначительные.
2. Двухтрубная. С высокими перепадами и переменным расходом.

Перед началом монтажных работ детально изучается инструкция к изделию

Также важно подобрать место установки, а именно — к прибору должен быть доступ для технического обслуживания. Чаще всего оборудование этого вида устанавливается перед котлом

Монтаж на подаче не актуален, так как появляется вероятность создания вакуума.

Этапы установки:

1. Из системы сливается оставшаяся жидкость.
2. Очищается трубопровод.
3. Проводится монтаж самого насоса и вспомогательной арматуры.
4. В систему заливается жидкость, из которой удаляется лишний воздух.

Для грамотного монтажа требуется подготовка обвода. Благодаря ему устройство сможет продолжить свою работу, даже если отключат электроэнергию. Диаметр главной трубы и обвода обязательно должны различаться.

Придерживаясь этих рекомендаций, даже начинающий мастер справится с установкой:

1. Для достижения максимальной производительности, вал прибора должен стоять в горизонтальной плоскости.
2. Клеммная коробка устанавливается сверху.
3. С каждой стороны насоса должен стоять шаровой кран, необходимый для последующего обслуживания.
4. В системе должен присутствовать фильтр, удаляющий из теплоносителя мелкие частицы.
5. Сверху обводной линии должен стоять клапан для удаления воздуха.
6. Наличие запорной арматуры необходимо, чтобы не протекала вода.
7. Для открытой системы отопления предусматривается расширительный бак.
8. Для повышения производительности места соединений прибора нужно качественно загерметизировать.

Грамотная установка с соблюдением всех правил и рекомендаций — залог эффективной работы насосного оборудования.

Установка повышающего насоса

Схема установки и подключения агрегата для повышения давления в системе водопровода зависит от конкретной ситуации. Для эффективной работы душа или крана достаточно устроить подкачку на выходе из накопительного бака. Но, если решите пользоваться автоматической стиральной машиной или захотите поставить бойлер на даче, то повышающий агрегат нужно ставить перед накопительным баком.

При любом варианте установки системы повышения давления обязательно необходимо продумать возможность обхода или демонтажа прибора.

Установить повысительный насос дома, для горячей воды системы отопления не представляет особой сложности для опытного домашнего мастера. Но всё же при монтаже агрегата нельзя забывать о ряде нюансов этой работы:

• В каком бы месте ни устанавливался прибор, перед ним желательно смонтировать сетчатый фильтр, так как твёрдые частицы, попадая в подшипники, могут вывести прибор из строя, или снизить эффективность его работы.
• После агрегата рекомендуется вмонтировать в систему обратный клапан, для защиты от возможных гидравлических ударов и предотвращения обратного тока воды при отключённом приборе.
• В обычных горячих системах отопления помпу желательно размещать в точке, с самой низкой температурой, т. е. в непосредственной близости к котлу.
• Чтобы избежать возможности разрыва водяного потока (попадания воздуха в систему), монтировать помпу необходимо перед подающим коллектором. Если агрегат оборудован воздушным клапаном, то нужно выпустить воздух из системы.
• Около места установки агрегата обязательно нужно поместить розетку электрического питания, так, чтобы прибор включался без натяга шнура. Розетка должна быть с заземляющим контуром.
• Перед запуском помпы необходимо проследить, чтобы система была полностью заполнена водой, так как даже кратковременная работа на холостом ходу может испортить прибор.
• Необходимо тщательно промыть систему чистой водой перед запуском, дабы избежать попадания твёрдых частиц.

Помните, что при выборе аппарата для повышения давления в системе водопровода, не рекомендуется останавливать своё внимание на модели неизвестных производителей. Лучше приобрести качественный агрегат, который прослужит длительное время без всякого постороннего вмешательства в его работу

Без всякого опасения лучше покупать фирменные товары европейского производства WILO, Hoffmann, DAB, Ebara. Среди российских производителей можно выделить .

1. Содержимое:
2. Устройство и принцип работы насосов марки Wilo

1. Насос для отопления Wilo Star
2. Насосы для систем отопления Wilo Top
3. Отопительные насосы Wilo Stratos
4. Насосы отопления серии Wilo Yonos

Как подобрать насос Wilo для системы отопления
Как распознать оригинал насоса Wilo
Как рассчитать, какой нужен насос Wilo
Как правильно установить насос Wilo в систему отопления
Какой насос лучше выбрать – Wilo или DAB

Главной задачей циркуляционного оборудования является создание условий для постоянного движения теплоносителя в системе отопления. Циркуляция обеспечивает равномерный прогрев поверхности водяного контура, независимо от его отдаленности от котла. Циркуляционные насосы Wilo (Вило) создают необходимое давление, подходят для подключения к системам отопления любой конфигурации.
