Наружные розетки: двойные, с заземлением, установка

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

  1. Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
  2. Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
  3. Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Устройство и применяемые материалы

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

  • Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
  • Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации

При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

  • Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
  • Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
  • Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
  • Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

  • Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
  • Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Имеет значение и способ подсоединения проводов к контактам. Самым простым в подключении является пружинный зажимной способ фиксации. Однако он обладает малой надежностью и может приводить к перегреву. Гораздо надежнее винтовые прижимные контакты.

Классическая конструкция с винтом и шайбой может обеспечить наилучшее соединение контакта и провода, однако для этого потребуются дополнительные манипуляции. Для максимальной надежности рекомендуется скрутить на зачищенном участке провода петлю диаметром, немного превышающим сечение винта.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Конструктивные особенности

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.

Фото — переходник

Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.

Фото — кабельная

В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.

Фото — описание схемы отвода, амперметра и лампы

Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.

Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:

Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.

Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.

Фото — двухместная модель

По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.

Фото — тройная

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

Фото — с крышкой

Также розетки бывают:

  1. С одним вводом (одноместная);
  2. С двумя отводами, соединенными в одном подрозетнике (двухместная);
  3. Силовая трехфазная или 3-полюсная.

Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.

Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.

Видео: штепсельные вилки

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

  • холодильник;
  • микроволновую печь;
  • духовой шкаф;
  • посудомоечную машину;
  • стиральную машину;
  • варочную поверхность;
  • вытяжную вентиляцию;
  • электрический чайник, миксер, тостер и т.д.;
  • телевизор;
  • кондиционер;
  • электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т.д.

Влагозащищенные розетки и выключатели для улицы

Для безопасной эксплуатации уличной электросети используемые в ней электроустановочные изделия должны иметь высокую степень влагозащиты. По градации МЭК влагозащищённая розетка для улицы, как и наружный влагозащищённый выключатель должны иметь класс защиты от ip44, если устанавливаются в герметичном щитке или боксе. Для открытой установки подходят только уличные розетки и выключатели с маркировкой ip54/55/65. Обозначение расшифровывается соответственно:

  • IP —International Protection (международная защита)
  • первая цифра — уровень пылезащиты
  • вторая цифра — уровень влагозащиты

Выключатели и розетки для улицы эксплуатируются в особых условиях и поэтому выпускаются только для наружной установки. Если требуется, чтобы изделия были вровень с поверхностью, придётся сделать выемку и «утопить» корпус прибора в стену.

Приборы устанавливают:

  • на дачных участках и придомовой территории;
  • в гаражах, автомойках, на автостоянках и парковках;
  • на стройплощадках;
  • по периметру контура электроосвещения различных площадей и участков (для подключения дополнительного оборудования).

Совет:

Внимание! Влагозащищённые розетки внутреннего монтажа можно использовать только внутри помещений! Также запрещается устанавливать на улицу обычные электроустановочные изделия, используемые в помещениях! Такие элементы имеют низкий уровень влагозащиты и не подходят для уличной электросети

Особенности установки розеток и выключателей на улице

Несмотря на то, что монтажные элементы для уличных сетей имеют прочный и герметичный корпус, их установка имеет свои особенности.

К ним относятся:

  • выбор места установки;
  • метод подключения кабеля;
  • требования к проводке.

Выбираем правильное место

Герметичные розетки для улицы нужно монтировать под навесами, козырьками, крышей или в специальных щитках и боксах. Чтобы избежать опасности залития большим потоком воды. Даже тип IP65 «утонет» и пропустит воду к механизму, если на него обрушится мощный поток дождя. Влагозащищенный выключатель наружной установки также не переживёт потоп, поэтому элементы монтируются под навесами или в специальных коробах.

Чтобы избежать залития снизу или повреждений в результате механического воздействия выбирается достаточная высота установки.

Нижний кабельный ввод

Электроустановочные изделия для уличного монтажа имеют 2 входа для кабеля — верхний и нижний. Поскольку провода прекрасная дорожка для водяных струй, жидкость легко просачивается даже через герметичную прокладку ввода. Поэтому при монтаже розеток и выключателей на улице нужно заводить кабель через нижний ввод.

Требования к проводке

Скрутки и спайки — прекрасная лазейка для влаги, которая может стать причиной короткого замыкания в сети. Поэтому при прокладке проводки на улице используют единый кусок провода или применяют герметичные соединительные муфты для соединения кабеля.

Для кабелей и проводов со слабой одинарной изоляцией устанавливается гофротруба, металлорукав или кабель-канал, чтобы защитить проводку от воздействия осадков и механических повреждений.

Совет:

Внимание! Уличную розетку или переключатель следует монтировать на негорючую поверхность. Если на участке монтажа есть горючие материалы — требуется слой негорючей изоляции, предохраняющий их от контакта с устанавливаемыми приборами

Конструктивные особенности

Необходимость защиты от пыли, влаги и механических повреждений определили конструктивные особенности элементов.

К ним относятся:

  1. Защитная мембрана, контакт заземления и крышка корпуса в наружных розетках.
  2. Высокопроводящие бронзовые контакты.
  3. Заземляющий контакт из нержавеющей стали.
  4. Внутренние желоба и отводящий фланец, для стока жидкости, минуя токоведущие части.
  5. Уплотнители в корпусе и между частями многопостовых изделий.
  6. Герметичные кабельные вводы (с резиновыми или силиконовыми прокладками).
  7. Негорючий и высокопрочный термопластиковый корпус.

Некоторые типы наружных розеток для установки на улице имеют цельнолитые резиновые корпуса. Такие каучуковые изделия используются обычно для комплектации кабельных удлинителей.

Накладные уличные розетки и выключатели выпускаются компаниями Legrand, АВВ, Schneider Electric, IEK, Prodax, BEMIS Elektrik, Kontakt, Корр.

В каталоге 220pro представлены изделия:

  • Legrand
  • Schneider Electric
  • BEMIS Elektrik

В дополнение к ним менеджеры магазина скомплектуют полный монтажный набор, включающий автоматы, УЗО, дин-рейки, боксы, щитки, распредкоробки, кабели и дополнительные изделия и аксессуары.

Влагозащищенные розетки для улицы. Обзор возможностей и производителей

Влагозащищенная розетка.

На летней террасе, в беседке или просто во дворе с газоном очень часто возникает необходимость в использовании электричества. Особые условия диктуют применения только специальных уличных влагозащищенных розеток. Существуют определенные правила подключения и монтажа таких электроустановок.

Общие правила безопасности

Прежде всего, следует максимально обезопасить использование как самих уличных электророзеток, так и подключенного к ним инструмента и оборудования, поэтому следует соблюдать несколько обязательных правил:

  • Под уличную влагозащищенную розетку – отдельный пакетник. Обязательно оборудуйте в щитке автоматический выключатель отдельно под розетки на улице. Им вы будете пользоваться довольно часто;
  • Никаких соединений на улице! Цельный кабель от щитка до самой розетки, без соединений и монтажных коробок за пределами помещения;
  • Не оставляйте розетки под напряжением. Схема использования уличных влагозащищенных розеток несколько отличается от привычной домашней. Вы должны включать розетку всякий раз, когда намереваетесь пользоваться ею и отключать, после использования. Это продлит срок службы как розетки, так и проводов, а также будет гарантировать максимальную безопасность.

Для чего нужна розетка на улице

Электроножницы Stihl подключены к уличной розетке

Можно, конечно же, использовать во дворе бензиновый инструмент, но электрический значительно дешевле, легче и более прост в эксплуатации. Вот несколько примеров, для чего вам может понадобиться розетка во дворе:

  1. Электропила (вместо бензопилы) – для спиливания деревьев в саду, нарезки дров;
  2. Электроножницы – уход за кустами;
  3. Электронасос погружной – чтобы не таскать воду ведрами из колодца;
  4. Компрессор водяной – для ухода за внешней стороной дома, тротуарной плиткой;
  5. Компрессор воздушный – уборка опавшей листвы;
  6. Электромангал, барбекю – для тех, кто не хочет возиться с дровами.

На самом деле сценариев применения такой уличной розетки гораздо больше, например, вы можете подключить стереосистему, ТВ или даже выставить на природе микроволновую печь, но эти случаи не являются характерными именно для применения на улице.

Где поставить и как подключить

Тут все зависит от целей, которые ставятся перед розеткой, например, для питания электричеством беседки, розетку лучше устанавливать внутри самой этой беседки, для вывода на наружную стену дома или гаража – монтировать влагозащищенную розетку следует как можно ближе к козырьку, чтобы на нее не попадали капли дождя, но так, чтобы ею можно было пользоваться без дополнительных приспособлений (лестницы, стремянки, табурета), если вам необходима розетка прямо посередине двора, то вам подойдет садовый защищенный вариант. Учтите, что при выборе садового варианта розетки вам необходимо будет защитить её от воздействия снега, т.к. его таяние может значительно повлиять на работоспособность механизма.

Полезный совет: пользуйтесь розетками проверенных брендов, например ABB или Legrand – так вы обезопасите себя от неприятных последствий дешевой электрики

В любом случае, при установке уличной влагозащищенной розетки вы должны придерживаться нескольких правил:

  • Кабель, которым будет подключаться розетка, должен быть с защитным нулем (заземлением);
  • Как минимум – двойная оболочка, например АВВГ;
  • Кабель должен подводиться к розетке обязательно снизу, чтобы вода, которая будет по нему стекать, не попадала внутрь электроприбора.

Степени защиты

По степеням защиты, уличные влагозащищенные розетки, имеющиеся в продаже подразделяются на три группы по степеням защиты:

  1. IP 44 – защитит только от водяных брызг, т.е. от случайного попадания капель. По сути, вся защита такой розетки заключается в наличии шторки, закрывающей контакты тогда, когда вы ею не пользуетесь. Такую розетку можно монтировать на стену на высоте, достаточной, чтобы на нее не попадали брызги от падающих на почву капель дождя; Розетка ABB с защитой IP44
  2. IP 55 – наиболее приемлемый вариант розетки для установки на столбах, на заборе или на внешней стороне беседки, т.к. этот класс защиты обеспечивает уже защиту от струй воды, а значит и безопасность выше. При установке следует учитывать, что такая розетка должна монтироваться выше предполагаемого уровня снега, т.к. длительное воздействие снежного покрова приведет к её поломке; Розетка Legrand с защитой IP55
  3. IP 66 – защищает от мощных водяных струй, например на автомойке или при воздействии штормовых волн. В пределах дома или дачного участка такая степень защиты является избыточной, поэтому переплачивать за такую розетку не стоит. Розетка ABB с защитой IP66

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

  • Желто-зеленым цветом обозначается заземляющий провод РЕ
  • Голубым цветом – нулевой рабочий провод
  • Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Виды электрических розеток в разных странах

Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.

В нашей стране используются розетки Евростандарта

Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:

  • Германия;
  • Испания;
  • Чехия;
  • Польша;
  • Болгария;
  • Бельгия;
  • Венгрия;
  • Литва;
  • Латвия;
  • Словения;
  • Швеция.

Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

Виды электрических розеток в разных странах

В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

Разные типы электрических розеток в странах мира

В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.

Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).

Типы электрических контактов в странах мира

В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

  • снятие декоративной панели;
  • ослабление винтов, крепящих жилы проводов;
  • снятие крепежных элементов и ослабление разжимных лапок;
  • собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты


Для демонтажа и установки розетки обязательно наличие следующего инструмента:

  • отвертки с плоским и крестообразным лезвием;
  • нож для зачистки изоляции;
  • бокорезы;
  • пассатижи.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Процесс демонтажа


В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя

Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством


Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Какие розетки и выключатели нужно ставить в квартире

Две распространенные группы, не оставляющие обширного выбора человеку, проживающему в жилом помещении:

  • надежно закрепленные скрытые (или внутренние) розетки;
  • максимально безопасные, с проводами, уложенными в специальные канавки (накладные или наружные).

Вторая группа используется исключительно в своеобразных декоративных целях или рекомендована противопожарными правилами безопасности для монтажа в деревянных помещениях. В квартире офисе или учреждении используются внутренние розетки, у которых для визуального обзора остается только ободок и дырочки для вилки.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Кухня

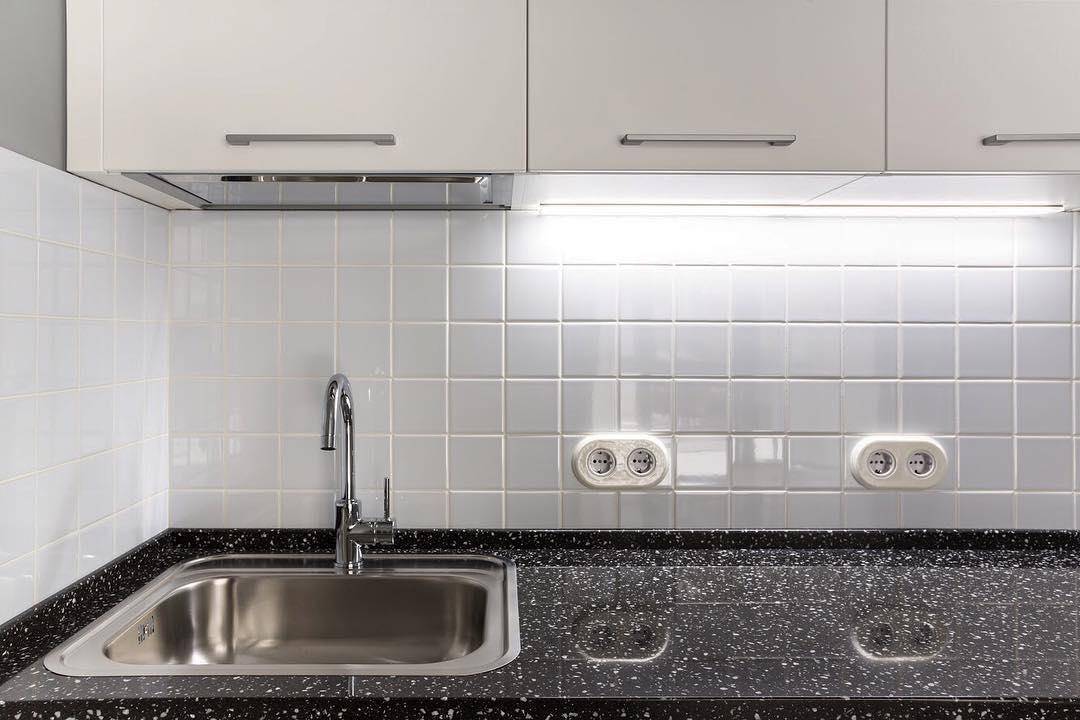

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

  • на кнопочном таймере;
  • с автоматическим отключением в заданное время;
  • блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
  • клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая

Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа

Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
