На какую глубину погружать насос в скважину

Как опустить насос в скважину

Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.

В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.

Как заменить насос в скважине в случае аварии?

Необходимость замены насоса возникает редко, в основном из-за того, что неправильно был выполнен монтаж насоса в скважину. Причина аварии может заключаться и в неправильно выбранной автоматике питания, и в малой мощности самого насоса. Например, если он рассчитан на 50-метровое погружение, а на самом деле установлен на глубину 80 метров, то ремонт понадобится уже через несколько месяцев.

Автоматика питания настроена на рабочее давление воды, а с такой глубины слабый насос просто не может её поднять. В результате постоянной работы без отключения он быстро ломается.

Как и в любой ситуации, тут есть два выхода: вызываем специалистов по ремонту или делаем всё сами.

Вариант №1: вызываем специалистов по ремонту глубинных насосов

В первую очередь этот вариант подходит тем, кто в насосном оборудовании не разбирается. Профессионалы могут объективно оценить ситуацию, выявить причины, которые привели к сбоям в работе оборудования. Возможно, неправильно работает только автоматика питания, а сам насос находится в рабочем состоянии. В этом случае, достаточно её должным образом настроить.

Ещё один плюс для тех, кто уже решил, что такой ремонт ему не под силу, это гарантия, которую даёт подрядчик. Также помимо основных работ, вам выполнят полную настройку всей системы водоснабжения. Конечно, за такие услуги нужно платить, и если речь о замене насоса, то сумма будет внушительной.

Вариант №2: замена насоса своими руками

Своими силами замена насоса в скважине проводится только в том случае, если вы уверены, в его неисправности. Если есть сомнения, лучше обратиться к специалистам.

Одному эту работу выполнить просто невозможно, понадобится помощь минимум ещё пяти человек: на 100-метровой глубине насос с кабелем и подвесом весит около 250 килограмм.

В первую очередь нужно подготовить слесарный инструмент, электрический паяльник, строительный фен, термоусадочную муфту, ножницы и расходные материалы.

Затем отключаем от идущей в дом магистрали трубопровод оголовка скважины и кабель питания насоса. После этого откручиваем затяжной элемент.

При подъёме насоса нужно обязательно использовать страховочный трос. Если насос сорвётся, поднять его будет невозможно, а значит и использовать скважину в дальнейшем тоже

Поднятый на поверхность насос отключаем от магистрали. Выполняем осмотр насоса, если всё-таки он находится в рабочем состоянии, заменяем соединительный механизм, муфту и обратный клапан. Старые, скорее всего, уже потеряли свои рабочие свойства, поэтому лучше поставить новые. Если прежний насос ремонту не подлежит, устанавливаем новый.

  • Далее соединяем магистраль трубопровода с насосом, припаиваем силовой кабель питания, помня про герметичность соединения и термоусадочную муфту. Прикрепляем страховочный трос, проверяем его натяжку.

Новый насос готовим к погружению, припаиваем кабель питания и крепим страховочный трос

  • Установка глубинного насоса в скважину должна выполняться предельно аккуратно. Нежелательно допускать соприкосновения со стенками обсадной трубы.

Насос в скважину нужно опускать очень аккуратно — следим за тем, чтобы он не ударился в стенку

  • Затягиваем скважинный оголовок, присоединяем фитинги на обвязку и выполняем настройку автоматики в соответствии с заданными параметрами.

Настраиваем автоматику питания в соответствии с заданными параметрами рабочего давления

Самым удобным вариантом организации водоснабжения на загородном участке является скважина. Глубинный насос работает тихо, и если монтаж и наладка были выполнены правильно, то в следующий раз заглянуть в скважину вам придётся очень не скоро.

Принцип работы напорного оборудования

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

  1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
  2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
  3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Подготовка насоса к погружению

Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:

  1. В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
  2. Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.

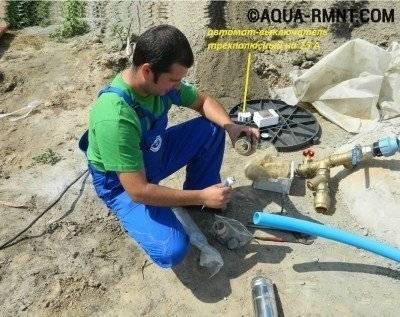

Рис. 7 Подготовка к монтажу скважинного насоса в источник

Простой практический способ погружения насоса

Опускать насос в скважину рекомендуется на определенную глубину, создающую нужное давление для закачивания жидкости. С помощью обязательного тестового запуска часовой работы можно проследить как функционирует выкачивающее устройство. Алгоритм погружения прибора следующий:

  1. Трубы ПНД соединяют с насосным устройством и опускают тросом на максимальную глубину скважины.
  2. Как только прибор «уткнется» в дно, его поднимают с последующей фиксацией на двухметровую высоту. Верхняя установка (не на дне) позволяет избежать засорения отверстий оборудования.
  3. При проводимом тестировании выкачивающего оборудования отслеживают качество выходящей струи и характер ее напора. В случае удовлетворения данных параметров установку закрепляют и используют в указанном режиме постоянно.

Как на практике происходит самостоятельное опускание насоса в скважину:

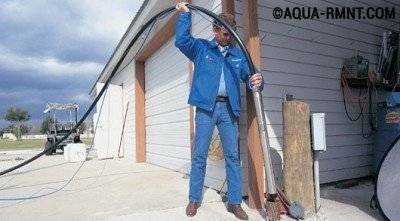

Опускание насоса в скважину

Опускание насоса в скважину — схема

Технология установки и глубина опускания насоса для разных скважин отличается, особенно для тех, которые имеют рабочую длину обсадной трубы до 10 метров. Перед тем, как опустить насос в шахту, необходимо ознакомиться и придерживаться следующего алгоритма:

  1. Изучить паспорт скважины, получить данные об устанавливаемом устройстве;
  2. Проконтролировать расстояние от водного горизонта до поверхности с помощью рефлектора или грузила;
  3. Подготовить стальной трос с полиэтиленовой оболочкой, кабель, водоподъемный шланг, страховочный трос большей длины. Соединить трос, кабель питания и шланг хомутами, страховочный трос должен быть свободным;
  4. Если глубина шахты до 15 метров, то на конце троса устанавливается амортизационная пружина, гасящая вибрации;
  5. Затем конец троса прикрепляется к насосу, соединяются все патрубки, проверяется герметичность гнезда шнура электропитания;
  6. Учитывая общую массу всей конструкции с тросами, шнуром питания и шлангом, прибор аккуратно опускается в скважину, используя механическую или автоматическую лебедку;
  7. После опускания устройства фиксируется трос на оголовке и проводится первичный запуск;
  8. Если мощность недостаточна или отличается от расчетной по мерному цилиндру, тогда стоит проверить герметичность всех соединений. Также следует поднять насос для проверки на наличие механического загрязнения, а затем правильно опустить.

Этапы соединения

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Выбор насосного оборудования для скважины

Выбор и монтаж скважинного насоса зависит от большого количества факторов:

  • место расположения оборудования;
  • требуемый напор;
  • коэффициент потерь напора воды из-за возникновения технологического трения в трубопроводе;
  • величина разницы давления при выключении и включении;
  • надежность оборудования;
  • удобство эксплуатации;
  • стоимость оборудования.


Устройства погружного насоса

Для подсобного хозяйства и автономного водоснабжения загородного дома или дачного участка погружные насосы выбираются по следующим параметрам:

  • габариты;
  • мощность доступного источника электропитания;
  • производительность;
  • стоимость.

Основными техническими критериями скважины:

  • глубина погружения, которая измеряется в метрах, значение этого параметра характеризует высоту, на которую должен поднимать воду глубинный насос;
  • объем воды, который поступает в скважину за час — показатель характеризующий дебит скважины, измеряется в кубических метрах, в соответствии с этим критерием подбирается мощность.

Надежность и долговечность функционирования глубинного оборудования в первую очередь зависит от правильности установки в скважину.

При наличии необходимого объема знаний и умений можно подключить скважинный насос самостоятельно. Для монтажа своими руками требуется досконально изучить способы и технологии проведения монтажных работ и подключения.

Каждая модель имеет свои особенности подключения. По этой причине производителем к насосу прикладывается схема установки. Схема подключения содержит последовательную инструкцию монтажа и подсоединения оборудования к электросети.

https://youtube.com/watch?v=0N_KOvdK2xU

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Какой насос для скважины выбрать

Рассмотрев все имеющиеся варианты насосного оборудования, принципы работы и принципиальные схемы построения системы водопровода для скважины нетрудно прийти к выводу что наиболее эффективным и производительным вид насоса для установки в скважину будет центробежный погруженный насос.

Однако, учитывая местные условия и характеристики скважины, а здесь вопрос изучается конкретно для каждой конкретной скважины такое решение может быть и не совсем оправданным. Например, для скважин с небольшим дебетом, установка погруженного насоса будет требовать установку дополнительного оборудования для контроля объема воды и отключения насоса при достижении минимальной отметки.

Вибрационный насос отлично подойдет для скважин, используемых временно, на протяжении весенне-летнего периода, когда объем воды и главное размер обсадной трубы позволяет опускать и поднимать такой насос.

И все-таки несмотря на это для включения в состав системы индивидуального водопровода рекомендуется устанавливать именно погружной центробежный насос, легкий, неприхотливый, производительный и способный выдерживать большие нагрузки, длительное время находясь под землей.

Поверхностные насосы для скважин

Оборудование этого типа не предназначено для опускания в скважину. Оно представляет собой электрический мотор, оснащенный устройством для перекачки жидкости. Всасывание происходит за счет создания вакуума в рабочей камере устройства. Необходимо принимать в расчет, что поверхностные насосы могут поднять воду с глубины, не превышающей 10 м. Исходя из этого, ареал их применения крайне ограничен, а качество получаемой воды довольно низкое.

Устанавливают оборудование поверхностного типа в следующих местах:

  • на плавающей платформе, если обсадная труба выходит в герметичный резервуар;
  • под навесом в непосредственной близости от источника;
  • в специально созданной будке для защиты самого устройства от механических повреждений и осадков;
  • в жилом или хозяйственном помещении, соединив насос со скважиной трубами, расположенными под землей или на подпорках.

Чтобы провести монтаж поверхностного насоса, нет необходимости в получении специального образования или в использовании профессиональных инструментов.

Проводится эта работа в такой последовательности:

  1. Обустраивается площадка, на которой будет стоять насос. Проводится обслуживание самого оборудования и проверка его работоспособности. Устройство жестко закрепляется на платформе.
  2. Проводится сборка трубопровода. Для этого используются стальные, латунные или пластиковые трубы диаметром 25-32 мм. Металл соединяется по резьбе, а пластик муфтами или сваркой.
  3. Трубопровод подсоединяется к насосу. Проверяется продуктивность его работы по откачке воды из скважины.

До накопительного бака трубопровод делается постоянным из жестких изделий или временным из гибкого шланга, который раскручивается и скручивается по необходимости.

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

  • мл/с  — миллилитры в секунду;
  • л/мин — литры в минуту;
  • л/ч или куб/ч (м3/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу

Виды насосов для скважин

Все модели делятся на:

  • Погружные насосы. Устройства частично или полностью погружаются в воду.
  • Поверхностные. Они используются, когда уровень воды не ниже 9 метров. Их установка может осуществляться на грунте и плавающей платформе, но обязательное условие, чтобы вода не попала вовнутрь двигателя.

Принцип работы и правила установки поверхностных насосов

Монтаж поверхностного насоса

Работа насоса для скважины заключается в следующем:

  • На вращающемся валу электродвигателя крепится помпа, на которой имеются отверстия для подачи и забора воды.
  • Забор осуществляется рукавом или шлангом с обратным клапаном. Элемент должен быть хорошего качества, иначе разгерметизация агрегата может привести к тому, что двигатель не заведется.
  • Увеличить глубину забора воды свыше 9 метров можно используя внешний эжектор, опускаемый под воду вместе со шлангом. В этом случае при работе насоса в эжектор опускается часть воды, в шланге повышается давление, что увеличивает напор. Но сильный шум, создаваемый установкой, не позволяет использовать такой вариант постоянно.
  • Установить поверхностный насос очень просто. Агрегат ставится около скважины, в воду опускается шланг, устройство подключается к сети.
  • Устанавливать насос лучше в отапливаемом помещении или в утепленную емкость.

Типы погружных насосов для скважин

Производители выпускают три типа погружного оборудования:

  • Центробежное. Это самые дорогие устройства. Предназначены для подъема воды с глубины более 100 метров.
    В ее составе песок может превышать 180 г/м. Особенностью агрегатов является большая мощность и увеличенная производительность.
  • Вихревые. С их помощью может закачиваться вода с содержанием примесей до 40 г/м, а глубина скважин от 30 до 100 метров.
  • Винтовые. Цена таких устройств самая маленькая. Служат для организации водоснабжения из скважин, глубина которых до 15 метров или открытых водоемов. Максимальное наличие абразивных частиц – 40 г/м.

Для скважин используются глубинные насосы, обладающие большой мощностью.

Глубинные насосы

Оптимальные размеры таких устройств позволяют устанавливать их в узких скважинах. Длина вытянутого цилиндра насоса от 50 сантиметров до 2,5 метров, а наружный диаметр около 10 сантиметров.

Если встанет вопрос, какой насос выбрать для скважины 15 метров, то глубинный насос – оптимальное решение. Он хорошо подходит для шахтных колодцев, глубоких песчаных или артезианских скважин, технологических емкостей. Для их изготовления используется высокого качества нержавеющая сталь.

Центробежные насосы для скважин

Центробежный насос

Особенностями агрегата являются:

  • Конструкция устройства включает в себя вал двигателя, на котором расположено колесо, состоящее из двух пластин, соединенных лопастями.
  • Воду лопастями захватывает центробежная сила насоса, а затем выбрасывает ее в подающую трубу. Насосы центробежные — самый распространенный тип оборудования для скважин. Это самый универсальный механизм.
  • Их основное предназначение – перекачивать чистую воду. Это указывает на то, что в воде не должно быть даже небольшого количества песка.
  • Стоимость центробежных насосов зависит от числа ступеней и некоторых конструктивных особенностей.
  • Для бытовых нужд чаще всего используют одноступенчатые насосы, однако если нужен больший напор воды, выбирать следует многоступенчатые насосы, где на одном валу находятся несколько действующих колес.

Варианты применения вибрационного насоса

Вибрационные насосы используются в следующих целях:

Устройство вибрационного насоса

  • Откачка воды из резервуара. Он может использоваться для осушения только что вырытого колодца или при необходимости прочистки его.
  • Поднятие воды из резервуара для использования в быту.
  • Подача воды из открытого источника такого, как озера, бассейны, реки и т.д.
  • Подача воды из заранее наполненной емкости, к которой можно отнести цистерну, бак и т.д.
  • Откачка воды из подтопленной комнаты, подвала, траншеи и т.д.
  • Откачка воды из скважины также может производиться при помощи вибрационного насоса, но вот отзывы о применении этого агрегата в подобных условиях сильно разнятся. Одни положительно отзываются о работе насоса, используя его годами, а другие рассказывают об испорченной скважине и обрушении фундамента.

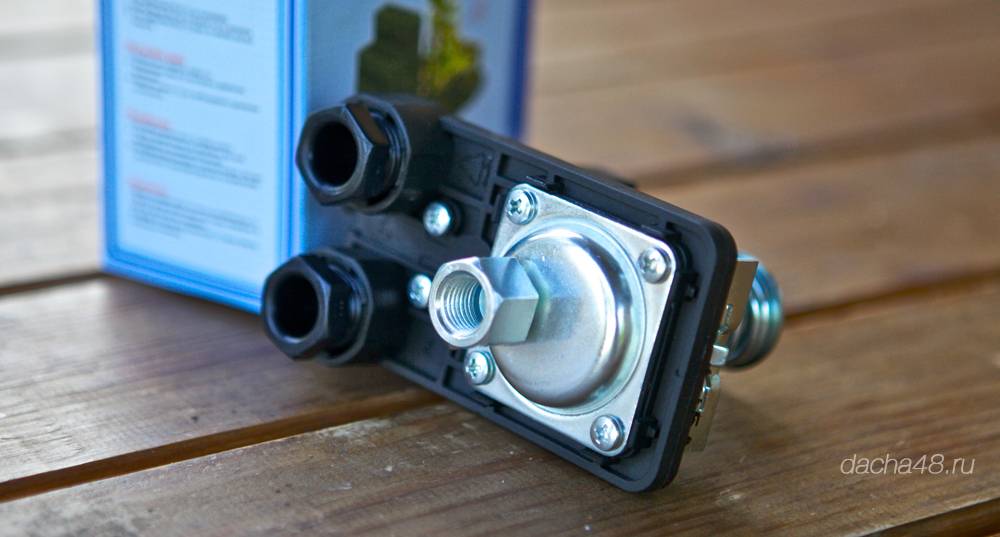

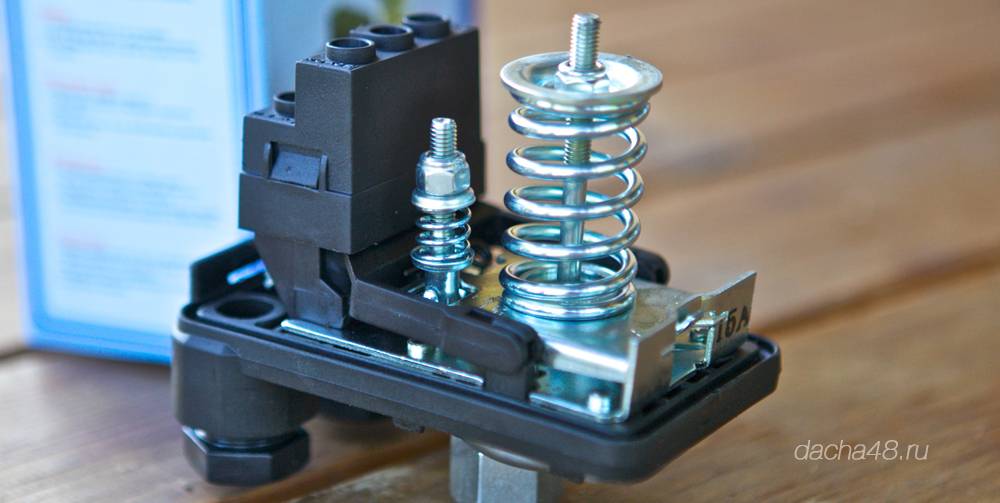

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

  1. Предотвращает частые включения насоса.
  2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
