Устройство алюминиевой батареи
Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.
Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.
Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.
В радиаторы из алюминия никакие дополнительные металлы не добавляются.
Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.
В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).
Технические характеристики радиаторов отопления из алюминия
В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:
- рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
- опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
- коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
- максимальная температура теплоносителя может достигать +120 градусов;
- одна секция может весить от 1 до 1,5 кг;
- емкость каждой секции от 0,25 до 0,46 л;
- расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.
Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.
Преимущества и недостатки алюминиевых радиаторов
Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.
Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.
Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.
К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.
Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.
Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.
Комплект для радиаторов: выбор, особенности футорок, уплотнительных колец, кранов Маевского, заглушек и кронштейнов
Если вы производите самостоятельную установку или замену радиаторов отопления, то кроме основных конструкций вам необходимо приобрести дополнительные комплектующие. Чтобы не приобретать все элементы по отдельности, можно купить готовый комплект для радиатора отопления, в нем есть все требуемое для работы.
В данном обзоре мы расскажем, какие типы комплектов бывают и на какие критерии обратить внимание при выборе, чтобы приобрести качественный вариант

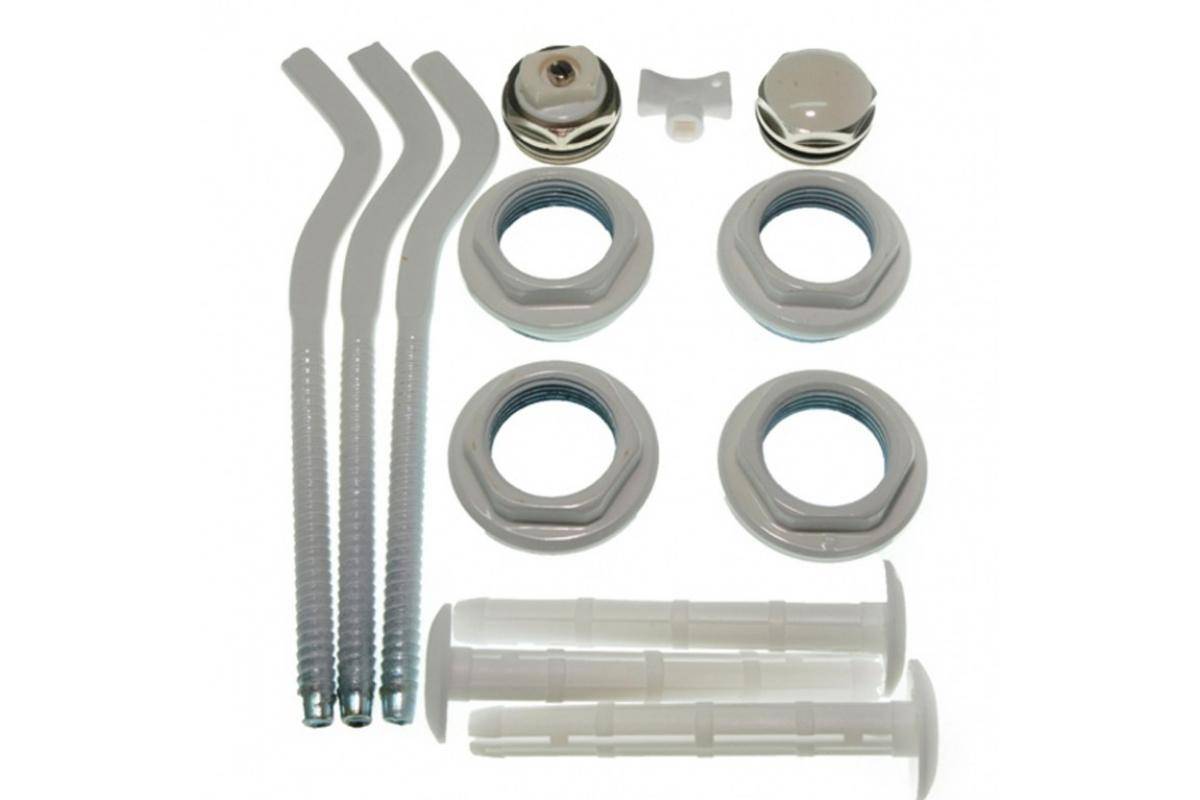

На фото: так выглядит полный комплект, с помощью которого вы сможете установить радиатор отопления
Во-первых, вам необходимо знать, какого диаметра трубы будут использоваться, для тонкотрубных вариантов используется комплект для радиатора 1 2, для труб диаметром 16-20 мм применяется вариант ¾.
Во-вторых, при покупке надо уделить внимание целому ряду критериев:
Важно! При покупке лучше всего приобретать изделия известных брендов, хорошо если фирма-изготовитель радиаторов и комплектующих совпадают. Если же производители неизвестны, то используйте все вышеперечисленные рекомендации, чтобы подобрать лучший
Продукция итальянского концерна Фондиталь хорошо известна своим качеством
Рассмотрим, какие элементы входят в полный набор и для чего предназначен каждый их узлов.
Относительно этого элемента можно сказать следующее:
- Комплект пробок для радиаторов 3 4 включает в себя 2 футорки с правой и две футорки с левой резьбой, внутренний размер которой ¾ дюйма, в наборах под ½ дюйма резьба соответственно меньше.
- Размер наружной резьбы всегда равен 1 дюйму, так как именно этот стандарт используют все производители радиаторов.
Вот так выглядит стандартный вариант
Важно! Многие покупатели не понимают, зачем в наборе 4 футорки, ведь нужно только две. Все очень просто: производителю неизвестен тип подключения на ваших радиаторах, а наличие четырех элементов позволяет использовать любой вариант
Чтобы соединения были не только прочными, но и герметичными, следует дополнительно уплотнить их. Для этого рекомендуется использовать паклю и краску, но если их под рукой нет, то можно использовать и ленту Унипак
Важно исключить любую вероятность протечек
Льняная пакля по сей день остается одним из самых надежных вариантов уплотнения резьбы
Многие не обращают внимания на данные элементы, но они очень важны:
Изделия могут изготавливаться из паронита или силикона. Многие специалисты рекомендуют второй вариант как более надежный и долговечный
Важно, чтобы кольцо располагалось ровно и при затягивании элементов не пережималось очень сильно, так как можно его просто-напросто раздавить
Уплотнитель располагается ровно и аккуратно
Относительно этих элементов можно рассказать следующее:
Заглушка необходима для закрытия одного из нижних выводов, который не будет использоваться при подводке. Она похожа на футорку, но не имеет сквозного отверстия и больше напоминает пробку.
Что касается крана Маевского, то он представляет собой конструкцию, внутри которой расположен игольчатый клапан, с его помощью можно очень быстро удалять лишний воздух из системы
Важно, чтобы в комплекте шел и специальный ключик, с помощью которого и осуществляется развоздушивание радиатора
Кран Маевского открывается специальным ключиком
Надежность этих элементов важна, так как от этого зависит прочность крепления элемента. Не каждый радиаторный комплект включает эти изделия, так как они нужны не всем, а их цена достаточно высока.
Если вы производите крепление своими руками, то учтите следующие рекомендации:
Для деревянных и гипсокартонных поверхностей нужны элементы в виде уголков или специальные пластинчатые держатели. Для кирпичных и бетонных стен подойдут изделия в виде штырей и элементы сабельного типа.
Угловые варианты используются для деревянных стен
Для бетона и кирпича необходимо сверлить отверстия в стенах и вставлять в них дюбеля, важно расположить кронштейны на одном уровне, чтобы радиатор располагался без перекосов. В продаже можно найти два варианта – комплект для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они абсолютно аналогичны
Самое главное – высокое качество изделий
В продаже можно найти два варианта – комплект для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они абсолютно аналогичны. Самое главное – высокое качество изделий.
https://youtube.com/watch?v=_TmFjxBLEGA
Использование готового комплекта позволяет не покупать все элементы по отдельности, что значительно упрощает и ускоряет процесс, к тому же с набором всегда идет инструкция по монтажу. Видео в этой статье расскажет дополнительную информацию по рассмотренной нами теме.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Порядок действий при креплении батарей к стене
- После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
- Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.
- В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
- Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.
Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.
Необходимое крепление
Поскольку биметаллический радиатор не отмечается очень большим весом (часто 10 секций с межосевым расстоянием 500 мм весят 17-20 кг), то особого крепления для него не требуется. Конечно, производители создали наиболее подходящие кронштейны и другие виды крепления для таких батарей.
Особенности кронштейнов являются такими:
- Используемый металл имеет относительно малую толщину.
- Их схема напоминает собой уголок, на одной стороне которого находятся отверстия для шурупов, а на другой – выемка для коллектора.
- Может быть одна или две выемки. Во втором случае они находятся сверху и снизу длинной стороны. Благодаря этому кронштейн можно ставить как слева, так и справа.
Вместо кронштейнов могут быть и крючки, однако их выпускают в основном для чугунных радиаторов. Для биметаллических устройств такое крепление является невостребованным.
Все биметаллические изделия предназначены для монтажа на стену. Поэтому их напольного исполнения нет. Однако если есть желание или необходимость разместить их на полу (стена сделана из гипсокартона или стекла), то можно воспользоваться напольным креплением. Варианты напольного крепления являются разнообразными. Так, оно может представлять собой:
- Трубу с платформой для крепления на полу и П-образным верхом (правда, буква «П» перевернута вверх).
- Конструкцию, сделанную с металлической полосы. Крепится к полу и стене. Имеет изогнутую в форме дуги специальную часть для коллектора.
Основные рекомендации по выбору комплектующих
Независимо от того, какой вариант будет использоваться в вашем случае, есть несколько важных критериев, которым должны соответствовать изделия любого типа:
| Соответствие резьбы | Вы не сможете использовать комплект для подключения радиатора 1 2-1 для фитингов диаметром 3 4. То есть вы должны разобраться с тем, какие трубы будут проложены и какой тип соединений с радиатором будет использован, так как эти материала гораздо дороже и проще подстроиться под их особенности, чем приобретать комплектующие под уже имеющиеся комплекты |
| Качество | Даже если вы проведете все работы на самом высшем уровне и в соответствии с технологией, то это не гарантирует хороший результат. Низкокачественные изделия сведут на нет все ваши усилия, и вам придется проводить ремонтные работы гораздо раньше, чем это должно было бы быть, поэтому выбирайте продукцию известных брендов, которые имеют хорошую репутацию среди покупателей и специалистов |
| Внешний вид | Изделия могут отличаться наружным покрытием, поэтому заранее решите, какой вариант лучше всего подойдет в вашем случае. Основные варианты таковы: порошковое покрытие белого цвета и хромированная поверхность. Конечно же, при желании окрашенные узлы вы можете перекрасить |
Некоторые варианты могут иметь достаточно сложную конструкцию
Что входит в монтажкомплект

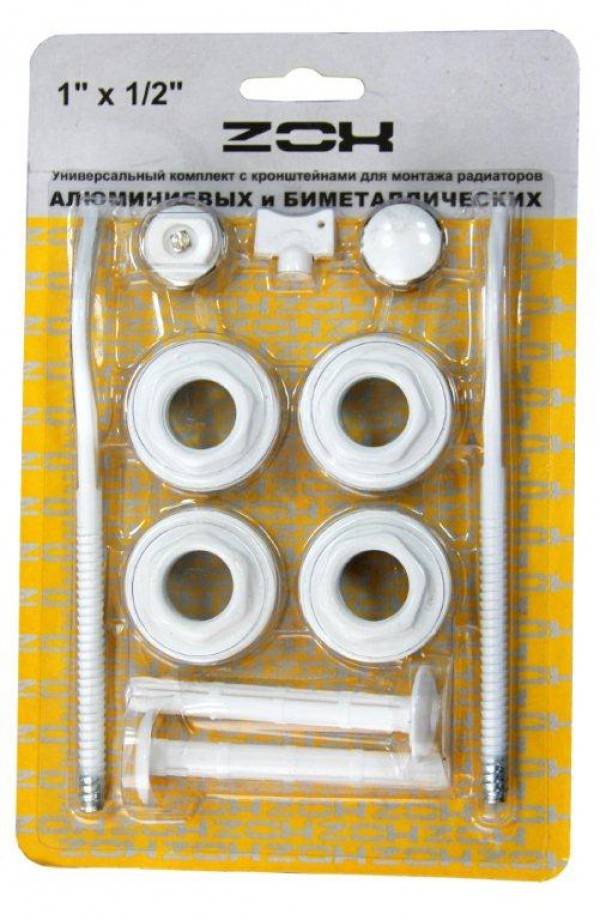

Монтажный комплект для радиаторов
Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:
- футорка (переходник) левая с уплотнительным кольцом – 2 шт;
- футорка правая с уплотнительным кольцом – 2 шт;
- заглушка для переходника самоуплотняющейся конструкции;
- кран Маевского с силиконовой прокладкой;
- специальный ключ спускника воздуха.
Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом конвектора, используемого в отоплении.
Футорка
Футорка и заглушка для перехода с большого диаметра трубы к малому
Фитинг, который имеет резьбу внутри и снаружи короткого отрезка трубы, по форме напоминающего обыкновенный болт. Эта деталь участвует в соединении запорной арматуры и различных труб, когда нужно сделать переход от большего диаметра к меньшему или наоборот, а также для адаптации отопителя со стандартной трубной арматурой. Сантехнические переходники изготавливают из бронзы и ее сплавов.
В некоторых случаях при разрушении винтовой нарезки в стальном отверстии ее высверливают и в это место устанавливают латунный фитинг. Это позволяет продлить срок службы водяного оборудования.
Воздухоотводчик Маевского
Кран оригинальной конструкции, устанавливаемый сбоку в верхней точке жидкостного теплового конвектора с целью выведения из него воздуха. Устройство имеет латунное основание с нарезкой для монтажа и тонким отверстием посередине. Снаружи имеется регулируемый игольчатый клапан со шлицем и головкой шестигранной формы под ключ, а также изготовленный из капрона или полипропилена элемент с боковым каналом для отвода воздуха. На резьбе воздухоотводчика стоит уплотнительное кольцо.
Заглушка

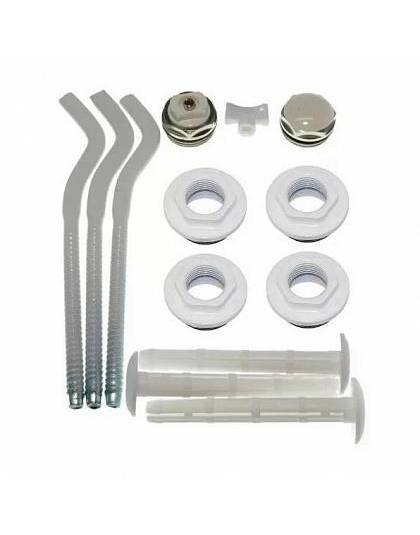

Расширенный комплект деталей, включающий настенные крепежи
Эта деталь имеет наружную резьбу на ½ или ¾ и чаще изготовлена из латуни. Лицевая часть заглушки из комплектующих для радиаторов отопления может быть покрыта эмалью белого цвета. Она имеет форму шестигранника для удобного ввинчивания в отверстие футорки. На резьбе возле выступающей юбочки установлено силиконовое кольцо, предотвращающее просачивание воды из отопителя наружу через щель между стенками запчасти и корпуса.
Кронштейны для крепежа
В монтажном наборе можно встретить кронштейны для чугунных агрегатов. Это стальные штыри с елочкой, рабочая часть которых имеет небольшой изгиб для удержания отопителя. В дополнение к ним идут пластиковые дюбели, куда и вкручивается хвостовик штыря. Алюминиевые и биметаллические конвекторы тоже допустимо фиксировать таким крепежом.
В случае железобетонной стены, трудно поддающейся сверлению на большую глубину, целесообразнее приобретать тип кронштейнов в виде крючков, которые фиксируют к стене в четырех точках.
Установка радиаторов
Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:
- подготовить оборудование и материалы;
- рассчитать местоположение;
- установить кронштейны;
- повесить радиатор;
- произвести герметизацию или опайку мест стыка;
- проверить всю систему на работоспособность.
Приобретаем необходимые материалы и оборудование
Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.
Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.
Рассчитываем местоположение
Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:
- в 3-5 сантиметрах от стены;
- в 10 сантиметрах от пола;
- в 5-10 сантиметрах от подоконника.
Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.
Устанавливаем кронштейны
Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.
Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.
Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.
Устанавливаем радиатор
Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.
Подключение и сборка соединений
Существуют три различных схемы подключения радиаторов:
- боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
- диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
- нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.
Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.
Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.
В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.
Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
Варианты подключения радиаторов отопления
В любой из систем радиаторы можно подключить несколькими способами. Основных существуют три.
Диагональное
В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается самой лучшей схемой подключения радиаторов. Расчетные потери тепла на больше 2-5%. Получается, что горячая вода более равномерно распространяется по всем секциям. В паспортных данных к каждой секции указана тепловая мощность. Так вот, при испытаниях используют именно эту схему.
Диагональное подключение — одно из самых эффективных (которое слева)
Иногда можно встретить другую картину — когда подача идет внизу, а обратный трубопровод подключен сверху. Хоть это и диагональное подключение, но при таком поступлении теплоносителя расчетные потери будут 20-25%. В некоторых ситуациях эта схема неплохо себя показывает, и если у вас при таком диагональном подключении вся поверхность прибора прогрета более-менее нормально, то для вашей системы это работает.
Но практика часто опровергает теорию. И далеко не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах с принудительной циркуляцией часто нижнее подключение работает лучше.
Согласно теории потери тепла при таком варианте большие — до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора снизу доверху оказывается хорошо нагретой. А все потому, что возникают вихревые потоки. Эта часть теплотехники (распределение и поведение вихревых потоков) до сих пор недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления — самое эффективное.
Нижнее подключение для двухтрубных и однотрубных систем
Схема популярна еще и потому, что при скрытой прокладке трубы в полу практически незаметна. Но вариантов нижнего подключения тоже два. Седельное — это когда трубы подключаются с противоположных сторон. Используется обычно на секционных радиаторах. И именно нижнее подключение — когда вход и выход отопительной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения применяется для панельных радиаторов.
Боковое или одностороннее
Чаще всего такой тип подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки опускаются сверху вниз, проходя через все этажи. На каждом из этажей подключены радиаторы. Чаще в этом случае система однотрубная (стояк один), но бывают и двухтрубные подключения (рядом два стояка).
Боковое или одностороннее подключение при двухтрубной или однотрубной системе
Этот вид подключения радиаторов отопления средний по потерям. Они составлять могут 5-10%. Используется часто из-за минимального расхода труб при подключении и неплохой, в принципе, эффективности.
