Радиаторы отопления и их монтаж в частном доме и квартире

Разметка стены под кронштейны

Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.

1. Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
2. Провести из отмеченной точки вертикальную линию вниз до пола.
3. Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
4. Провести горизонтальную линию через отмеченную точку (А).
5. Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.

Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.

1. Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
2. Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
3. Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
4. Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.

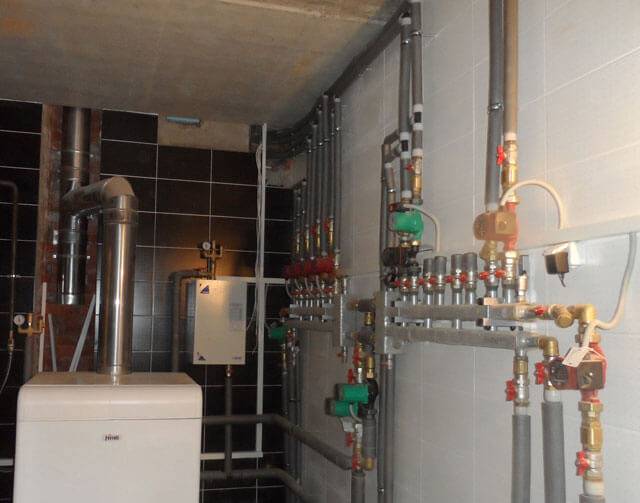

Монтаж отопительной системы своими руками

Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

• Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
• Труборез;
• Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

• Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
• Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
• Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

Заключение

Данная статья дает поверхностное представление о том, как установить отопление частного дома своими руками. Каждый элемент конструкции можно рассмотреть подробнее, поэтому, если есть такая необходимость, можно поискать соответствующую статью для более глубокого понимания конкретного вопроса. В целом можно отметить, что отопительная система имеет довольно простую конструкцию, и при должном внимании ее вполне можно собрать самостоятельно.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Советы/рекомендации по подключению радиаторов

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.

• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей
Газосварка Уровень	Набор ключей Рулетка и карандаш
Перфоратор

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

Инструкция по монтажу чугунных батарей
Демонтаж старого радиатора	Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора	Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении. Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем. Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать. Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором. Сделайте разметку на стене расположения будущих кронштейнов.
Монтируем кронштейны и устанавливаем на них батарею	Устанавливаем кронштейны в стену. Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля. Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры. Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.
Подключение батареи Байпасс	Начинаем подключение радиатора к системе отопления. Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру. Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем. Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение. Место сварки и изгиба тщательно зачищаем наждачной бумагой. Окрашиваем поверхность батареи. Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!
Финальная проверка	Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

• несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;

• перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);

• уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

• расстояние от пола до радиатора – 10–12 см;

• высота под краем подоконника –8–10 см;

• отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

1. Подготовка стены (покрытие штукатуркой и поклейка обоев).

2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).

3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.

4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).

5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.

6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.

7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Напольное крепление радиаторов

При наличии больших окон в помещении приходится крепить радиаторы отопления к полу (ставить на ножки или на специальный постамент на полу). Чаще всего в таких случаях применяют более легкие и привлекательные алюминиевые радиаторы.

Процесс напольной установки радиаторов отопления происходит в том же порядке, что и в случае настенного крепления. Он содержит:

• покупку подходящих кронштейнов для напольного крепления алюминиевых радиаторов отопления;

• разметку на полу мест под каждый кронштейн;

• сверление отверстий и монтаж креплений для отопительной батареи;

• установку радиаторов и подсоединение к ним труб.

При выполнении стяжки пола в строящемся доме советуем заранее предусмотреть закладные элементы для крепления радиаторов отопления. Это наиболее актуально при устройстве наливных полов.

Выбирая кронштейны для радиаторов, в первую очередь ориентируйтесь на качество изделий. Покупайте расходные материалы только у надежных, проверенных поставщиков.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

• Собрать набор инструментов;
• Сделать замеры и расчеты;
• Изучить возможности и правила подключения;
• Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

• Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
• Выполняется разметка под крепления новых радиаторов;
• Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
• Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Инструменты для монтажа

Если вы никогда прежде не занимались ремонтными работами и не устанавливали радиаторов, можно предположить, что вряд ли у вас имеется необходимый набор инструментов. Однако это вовсе не означает, что вам непременно нужно бежать в магазин и приобретать все. Во-первых, это довольно дорого, а во-вторых – возможно, в дальнейшем вам это не пригодится.

Так, для монтажа радиаторов понадобится: ударная дрель и сверло с победитовым наконечником, шуруповерт, пассатижи, строительный уровень.

Инструменты для монтажа радиаторов отопления

Маленькая хитрость – приобретая отопительные радиаторы, заранее проверьте, чтобы все элементы были собраны. Если это не так – попросите в магазине, чтоб вам все собрали – таким образом, не придется приобретать дорогостоящий и ненужный в дальнейшем ключ.
