Технология устройства монолитного перекрытия

Установка опалубки

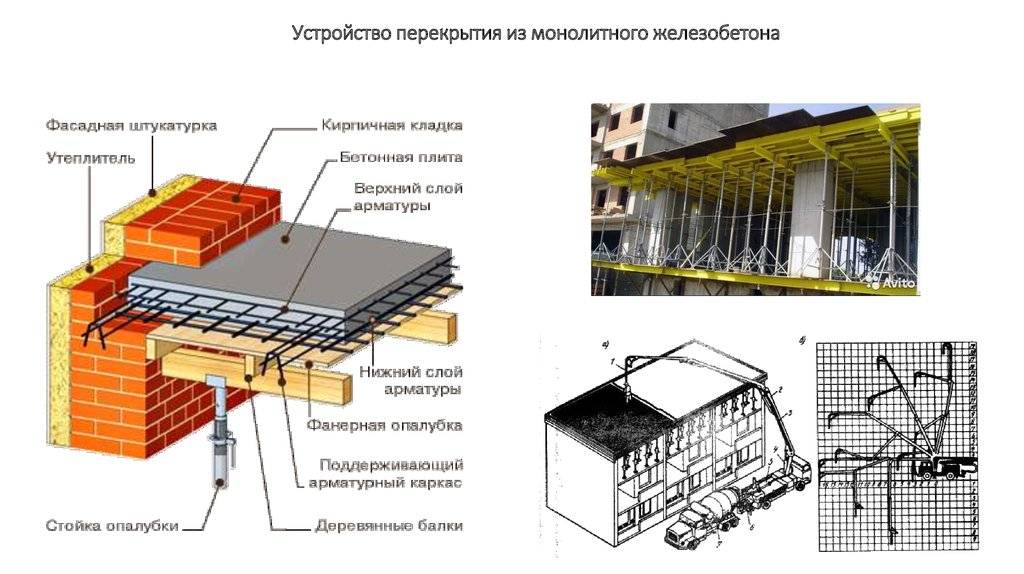

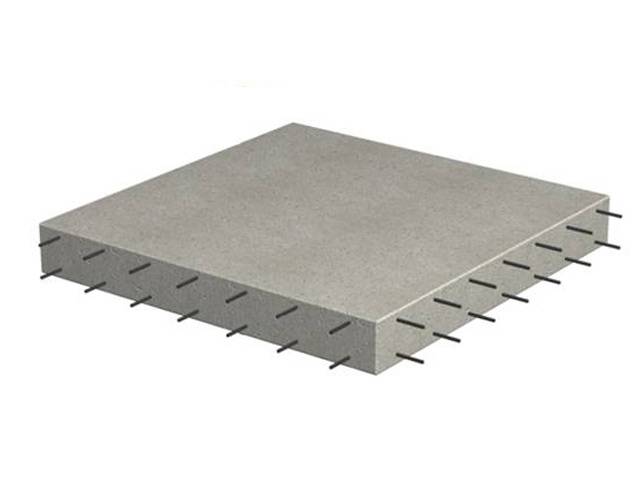

Схема монолитного перекрытия из железобетона.

Перед тем как залить перекрытие между этажами, над подвалом, под чердаком и т.п. нужно построить надежную опалубку, способную выдержать массу заливаемого бетона. После его застывания вес монолита будет распределяться по стенам, на которые он обопрется. Кроме того, прочность плите придаст арматура, но она никак не сможет удержать жидкий раствор.

Итак, бетонирование площадок делится на 3 этапа:

1. Монтаж опалубки.
2. Строительство армирующей решетки.
3. Заливка раствора.

Начинать нужно именно с установки опалубки, так как необходимо будет точно выверить ее по горизонтали, а сделать это после закладки арматуры будет затруднительно, а в некоторых случаях и вовсе невозможно.

Опалубочная конструкция под бетонную площадку — сложное сооружение, монтаж которого трудно провести в одиночку. Вначале следует рассказать о более легком варианте ее устройства, с которым строитель сможет справиться самостоятельно. Такую опалубку можно устанавливать только в помещениях с небольшой площадью, в которых для подпорки ее центральной части не потребуются стойки или будет достаточно 1 ряда. Такую опалубку можно устраивать в помещениях, расстояние между стенами в которых не превышает 3 м.

Для ее возведения потребуются:

Опалубка плиты перекрытий.

• брусья 50х100 мм;
• брусья 50х150 мм;
• анкерные винты или болты 10х100 мм;
• саморезы;
• влагостойкая фанера толщиной от 18 до 22 мм;
• плотная полиэтиленовая пленка;
• гидроуровень;
• отбивочный шнур с мелом;
• рулетка;
• перфоратор;
• дрель-шуруповерт;
• электролобзик.

Учтите, что брусья обоих ярусов опалубки будут укладываться на ребро. Продольные (50х100) будут крепиться на двух противоположных (и более протяженных) стенах, а поперечные (50х150) — сверху них. Делая замеры, учтите, что расстояние (c) от продольных брусьев до потолка вычисляется по формуле: c=a+b (a — ширина поперечной балки, b — толщина фанеры).

Для определения горизонтали на стенах используйте уровень, шнур и мел. Высверлите в продольных балках отверстия под анкеры. Шаг между ними — 50 см. Сделайте отметки на стенах и высверлите отверстия в них. Закрепите брусья. Уложите на них перемычки на расстоянии в 0,5 м друг от друга. Дополнительно проверьте горизонтальность плоскости уровнем и стяните продольные и поперечные брусья саморезами. Застелите обрешетку фанерой.

Опалубка на стойках

Опалубка перекрытия на телескопических стойках.

Другой способ установки опалубки — ее монтаж на стойках. Для них можно использовать брусья сечением не менее 100х100 мм. Правда, точное выведение горизонтали при использовании таких опор будет затруднено. Кроме того, эти стойки необходимо дополнительно усиливать раскосами, которые должны соединять нижние и верхние части соседних стоек так, чтобы они находились в устойчивом равновесии. Совсем другое дело, когда в качестве опор применяются регулируемые по высоте стойки, оснащенные для большей устойчивости треногами. Если есть возможность, арендуйте эти приспособления.

Монтаж проводится следующим образом:

1. Крайние ряды опор устанавливаются на расстоянии в 20 см от более длинных стен.
2. Расстояние между стойками в ряде — 1 м.
3. Расстояние между рядами (продольными брусьями) — не более 2 м.
4. Стойки выравниваются по вертикали и по верхним торцам.
5. На них кладутся и закрепляются балки.
6. Укладываются и крепятся поперечные брусья с шагом не более 50 см.
7. Уровнем проверяется горизонтальность плоскости под фанеру. При необходимости калибруется высота стоек.
8. Укладывается фанера.

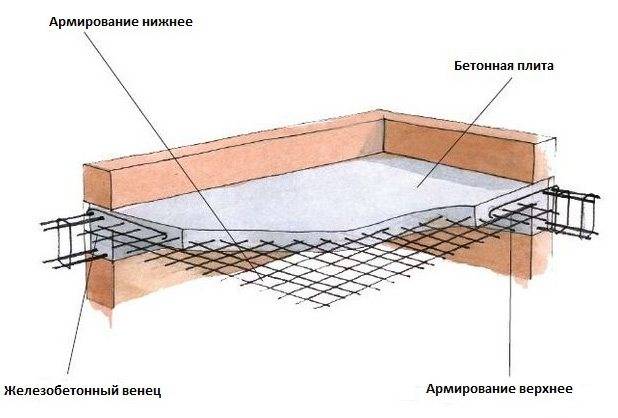

Схема армирования перекрытия.

Теперь к ней необходимо подшить саморезами бортики опалубки. Оптимальная высота боковых щитов — толщина перекрытия. Она должна составлять 1/30 часть длины пролета (расстояния между длинными стенами), но не быть тоньше 15 см. Не забудьте установить ограждение в местах, где будут проемы.

На дно опалубки укладывается гидроизолятор. Благодаря ему вода при закладке бетона не будет просачиваться через швы, а потолок получится более ровным. Следует заметить, что тонкий полиэтилен мало годится для роли гидроизолятора. При заливке он будет смещаться, что создаст ненужные неровности на потолке. Использовать нужно плотную пленку или битумные рулонные материалы.

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной

нужен дополнительный слой полимерного утеплителя

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

Особенности и схема армирования

Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.

Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.

Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.

Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.

Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:

Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм. Сборка и установка опалубки. Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей

Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются

В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы. Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса. Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.

Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.

Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.

Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.

Рекомендации по укладке плит перекрытия

Укладка осуществляется на опорную поверхность стен с соблюдением следующих требований:

• интервал между опорами не должен превышать 9 метров, что соответствует максимальному габариту изделия;
• снятие и транспортировка изделий к месту укладки осуществляется грузоподъемными средствами путем строповки за проушины;
• монтаж производится на спланированную поверхность стен, на которой не допускаются перепады;
• величина опорной поверхности должна составлять 9–15 см, что обеспечивает равномерную передачу усилий;
• запрещается укладывать элементы без бетонирования, технологические зазоры и щели следует заделать раствором;
• при выполнении монтажных работ необходим постоянный контроль горизонтальности поверхности;
• в качестве опорной поверхности могут использоваться только капитальные стены, внутренние перемычки возводятся после монтажа;

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал

• при необходимости обустройства проема, он выполняется на стыке соседних панелей, а не на одном элементе;
• установка элементов перекрытия должна осуществляться с гарантированным зазором, составляющим 20–30 мм.

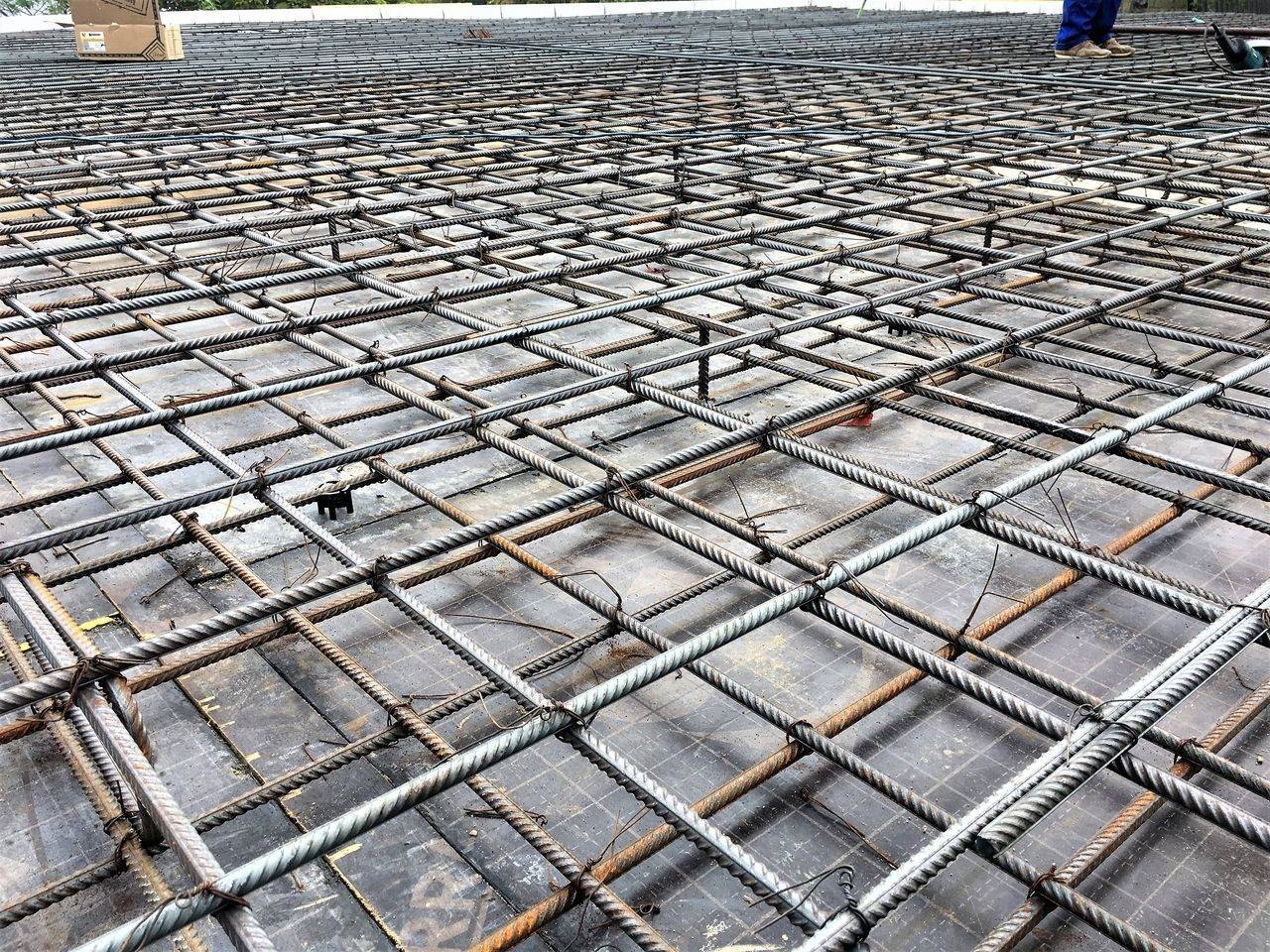

Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура – на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями – это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона

Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть – именно здесь возникают наибольшие напряжения

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила “среза”) воспринимается бетоном. Исключением является наличие точечных опор – стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

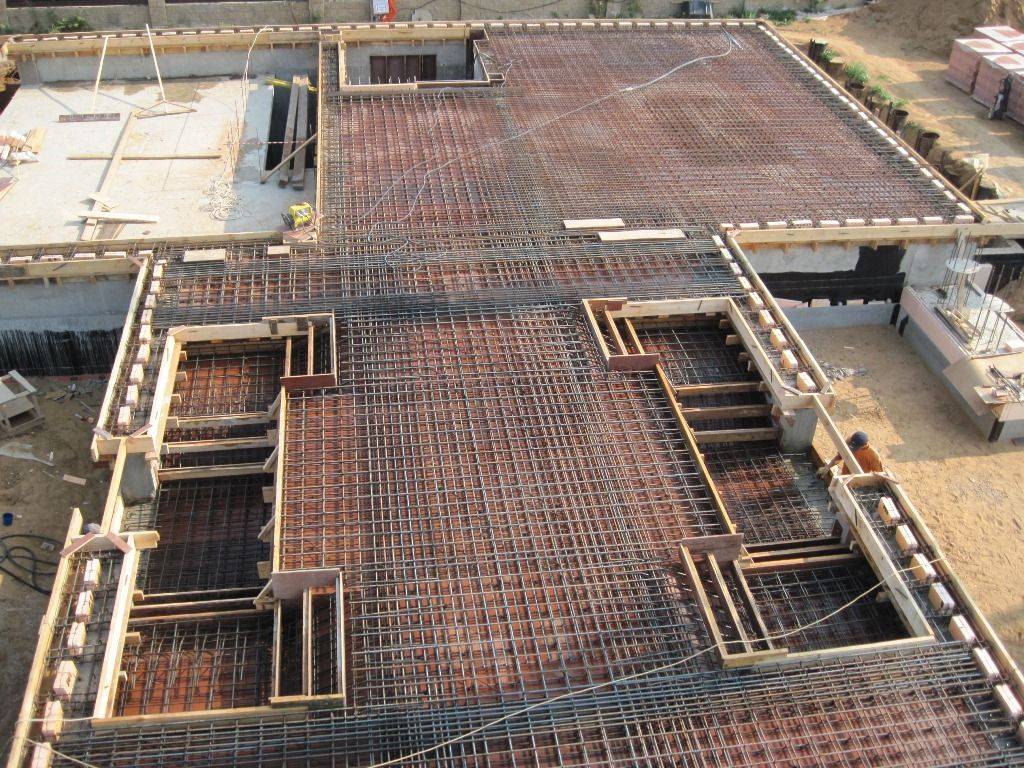

Монтаж арматуры перекрытия.

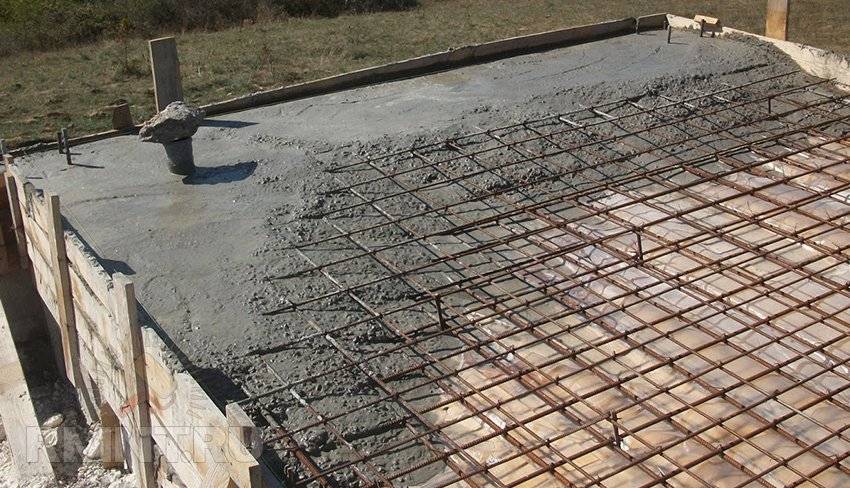

Заливка перекрытия бетоном.

Фрагмент монолитного ребристого перекрытия (а) и сетка разбивки на плитные и балочные элементы (б)

1 — плита; 2, 3 — второстепенные и главные балки; 4 — колонны; 5 — плитный элемент; б — балочный элемент таврового сечения

Размерность создаваемой конечноэлементной сетки определяется общей размерностью задачи (количество конечных элементов и узлов в общей про­странственной схеме), геометрическими размерами конструкции и конфигура­цией (размеры в плане, регулярность структуры несущей системы, наличие криволинейных элементов и т.д.). В регулярных структурах снижается трудо­емкость на стадии формирования расчетной модели и в процессе анализа полу­ченных результатов. Следует помнить, что геометрия расчетной схемы форми­руется по осям элементов. Соответственно усилия в зонах узловых сопряжений определяются по фактическим пролетам и являются несколько завышенными. Вместе с тем в реальной системе на внутренние усилия по линиям сопряжений элементов существенное влияние оказывают габариты конструкций, что необ­ходимо учитывать при конструировании армирования сечений.

Нагрузки на перекрытия задаются по реальной схеме их приложения в конструкции. Нагрузки от собственного веса конструкции учитываются заданием объемной массы материала. Нагрузки от оборудования, в зависи­мости от характера взаимодействия с перекрытием, принимаются в виде сосредоточенных, линейных или равномерно распределенных. Нагрузки от снегового покрова задают как равномерно распределенные с учетом изме­нения интенсивности в местах расположения снеговых мешков. Темпера­турные воздействия задают с помощью перепада температуры для всей конструкции, ее части по длине или сечению. Ветровая нагрузка чаще всего представляется в виде горизонтальной сосредоточенной силы в уровне пе­рекрытий.

Расчет по прочности элементов перекрытий на основе метода конеч­ных элементов в общем случае производят как линейных (балочные эле­менты) и плоскостных элементов на действие усилий в этих элементах, по­лученных из пространственного статического расчета несущей конструк­тивной системы в целом.

Расчетными усилиями для линейных элементов являются Nx, NY, Qz, Мх и Му ,приложенные на границе элемента, для плитных — совместное дейст­вие изгибающих моментов Мх и Му в направлении взаимно перпендику­лярных осей X и Y и крутящих моментов Мху, приложенных по боковым сторонам плоского выделенного элемента, на действие поперечных сил Qx и Qy , приложенных по боковым сторонам плоского элемента (рис. ниже).

Достоинства и недостатки укладки перекрытий монолитного типа

Монолитные конструкции имеют ряд преимуществ перед сборно-монолитными и сборными перекрытиями, в частности:

• Возможность создания конструкций разной конфигурации, что позволяет воплощать в реальность наиболее оригинальные проектные решения. В качестве опор могут выступать не только несущие стены, но также колоны и другие строительные элементы.
• Высокая жесткость, которая обеспечивается благодаря отсутствию смещения в продольной и поперечной плоскости.
• Повышенная прочность, более того – высокий запас прочности за счет отсутствия соединительных (стыковочных) швов.
• Равномерность распределения нагрузок по всей площади опорной поверхности. Благодаря этому вес плит не создает повышенных нагрузок на фундамент строения и непосредственно на несущие стены.
• Есть возможность проводить монтажные работы самостоятельно без привлечения тяжелой грузоподъемной техники и оборудования, для транспортировки и подъема железобетонных изделий.
• Долговечность возведенных конструкций, которые при соблюдении всех технологических нюансов при бетонировании способны прослужить более 100 лет.

К недостаткам использования монолитных плит относят следующие:

• При сооружении требуется большее количество бетонного раствора, который рекомендуется заливать за один подход. Это можно сделать только посредством бетононасоса.
• Увеличение сроков проведения строительных работ, что обусловлено более продолжительным периодом заливки бетонной смеси.

Несмотря на некоторые минусы, можно смело утверждать, что заливка монолитной плиты перекрытия имеет массу плюсов перед сборно-монолитным и сборным вариантом строительства.

Монтаж монолитного перекрытия – пооперационная технология:

1. Проведение расчетов в части прочности железобетонных перекрытий.
2. Подготовка требуемых строительных материалов, оборудования и инструментов.
3. Сооружение щитовой опалубки, которая должна быть герметичной.
4. Армирование монолитного перекрытия путем создания металлического каркаса и его последующей укладки в подготовленную опалубку.
5. Подготовка бетонного раствора и его заливка в опалубку.

Некоторые правила расчета монолитной плиты

1. Для определения пролета железобетонной плиты необходимо измерить ширину и длину помещения (расстояние между противоположными стенками). Размеры самой плиты будут превышать определенные измерениями значения на часть толщины (не менее 100 мм) несущих стен.
2. При определении геометрических параметров плиты для упрощения расчетов ее рассматривают, как балку. Все вычисления производят для одного метра балки, а затем применяют полученные результаты расчетов для всего перекрытия.
3. В расчетах учитываются статические нагрузки плиты во время эксплуатации (расставленная мебель и другие предметы интерьера) и динамические. Различают сосредоточенные, равномерные и неравномерные нагрузки.
4. Монолитное перекрытие в доме коттеджного типа принято рассчитывать на нагрузку q1 = 400 кг/1 м². Если толщина монолитного перекрытия составляет 100 мм, к общему весу конструкции следует добавить 250 кг/м² плюс еще 100 кг/м² (вес стяжки и отделочных материалов). Применяют также коэффициент надежности, равный 1,2. Таким образом суммарная нагрузка составит q = 900 кг/м².
5. Толщина монолитного перекрытия пропорциональна величине пролета, что выражается, как 1:30 (не должно быть менее 150 мм).
6. Количество используемых стержней арматуры может быть разным. Например, для армирования 1 погонного метра плиты с шагом 0,2 м стержни – 5 шт диаметром 14 мм. Такую же площадь сечения арматуры можно получить, применяя стержни в количестве 7 шт диаметром 12 мм, укладывая их с шагом 0,14 м или 10 стержней (10 мм) с шагом 0,1 м.

Бетонирование плиты и уход за бетоном

Опалубка стоит, арматурный каркас установлен. Осталось уложить в плиту перекрытия бетон.

Контур будущей плиты должен заходить на стены не меньше чем на 7 см, если материал стен бетонные блоки или кирпич. И не менее 15 см на блоки из шлакобетона или газобетона.

Бетонную смесь делаем непосредственно на площадке. Лучше, конечно завезти готовую, и подать в конструкцию бетононасосом, но обойдется это куда как дороже.

Бетономешалку установим как можно ближе к месту укладки.

Бетонную смесь укладываем в конструкцию и уплотняем вибратором

Замешиваем бетон, выкладываем его в конструкцию, распределяя и тщательно уплотняя вибратором. Поверхность заглаживаем. Чтобы плита была ровной, используем правѝло. Чтобы получить плиту нужной толщины ориентируемся на заранее натянутые нити.

Важно

! Весь объем плиты обязательно нужно залить за один раз. Перерывы в бетонировании недопустимы. Разве на короткий отдых, пока бетономешалка «крутит» очередную порцию смеси. Рекомендую: Установка маяков для штукатурки стен своими руками

Использовать маяки из оцинкованной стали, которые остаются в теле бетона при устройстве плиты перекрытия нельзя.

Заливаем плиту не отдельными участками, а непрерывно, двигаясь от одного края плиты к другому. Залитую плиту накрываем полиэтиленовой пленкой.

Заливка бетона

Монолитные железобетонные перекрытия создаются с помощью бетона марки М200 и выше. Компонентами раствора являются вода, щебень фракции 5-20 мм и чистый, просеянный песок. Правила заливки следующие.

1. Монолитное перекрытие своими руками заливается в один прием: в противном случае прочность конструкции обеспечена не будет.
2. Раствор равномерно наносят на днище опалубки. Толщину слоя раствора ограничивают с помощью маяков.
3. Воздух из бетонной массы удаляют с помощью глубинного вибратора. При его отсутствии используют металлический прут, которым часто протыкают раствор по всей площади заливки.
4. Уложенный бетон следует накрыть полиэтиленовой пленкой на несколько дней: это обеспечит равномерное застывание и предотвратит растрескивание.
5. Спустя 28 суток опалубку демонтируют, можно продолжать строительство. При необходимости возведения стен следующих ярусов раньше, работы выполняют, не разбирая опалубку.

Усиление арматурой цельной плиты перекрытия

Завершив установку опалубки, приступайте к двухслойному армированию с формированием квадратных ячеек стороной 15 или 20 см. Формируя арматурный каркас, соблюдайте последовательность операций:

1. Нарежьте стальные стержни необходимого размера, руководствуясь результатами выполненных расчетов.
2. Сформируйте из продольных и поперечных стержней нижний ярус усиления, подложив в зонах пересечения прутков опоры высотой 30–40 мм.
3. Произведите обвязку стыковых участков, используя специальное приспособление и вязальную проволоку.
4. Уложите вертикальные фиксирующие элементы из стальной проволоки с интервалом 100 см и прикрепите к ним второй ярус каркаса.
5. Соедините обе сетки в единый силовой контур, устанавливая специальные фиксаторы с шагом 40 см.

Выполняя работу, обратите внимание на следующие моменты:

• размещение стыков стержней в шахматном порядке;
• соблюдение величины нахлеста, превышающего диаметр стержня в 40 раз;
• жесткость и неподвижность арматурного каркаса, заливаемого бетоном;
• обеспечение расстояния между сетчатыми каркасами 12–14 см.

Соблюдение указанных рекомендаций позволит сформировать прочный контур усиления.

После того как проведен монтаж опалубки, можно начинать армирование (при помощи металлических прутьев формировать каркас монолитного перекрытия)

В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.

Как выполняется заливка плиты на несущие стены дома?

Для этих целей используется бетонная смесь, которую готовят путем смешивания следующих компонентов:

• Очищенный песок;
• Щебень или гравий (фракция 3 см);
• Цемент «Портланд» марки М400.

Компоненты смешивают и заливают водой, затем тщательно перемешивают, чтобы получить бетон сметанообразной консистенции. Обычно смесь готовят в бетономешалке. Это оборудование позволяет равномерно и максимально эффективно смешать все компоненты раствора. Если планируется заливка большого количества плит, целесообразно приобрести готовый бетон. Доставка материала к месту проведения строительных работ осуществляется на специальном автомобиле (миксере).

Алгоритм бетонирования:

1. Подача раствора в подготовленную опалубку.
2. Равномерная заливка смеси и ее распределение по всей площади плиты.
3. Утрамбовка бетонной смеси, которая проводится при помощи механического вибратора.

После проведения всех необходимых мероприятий выполняется выравнивание поверхности. В течение месяца бетон необходимо дополнительно увлажнять, а его поверхность специально накрывают пленкой. Это нужно для предупреждения появления на поверхности трещин. При необходимости проводится утепление монолитного перекрытия с использованием соответствующих стройматериалов.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как выбрать сечение арматуры

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_n = M/bh2_nR_b. Соответственно получим:

• А₀₁ = 0.0745
• А₀₂ = 0.104

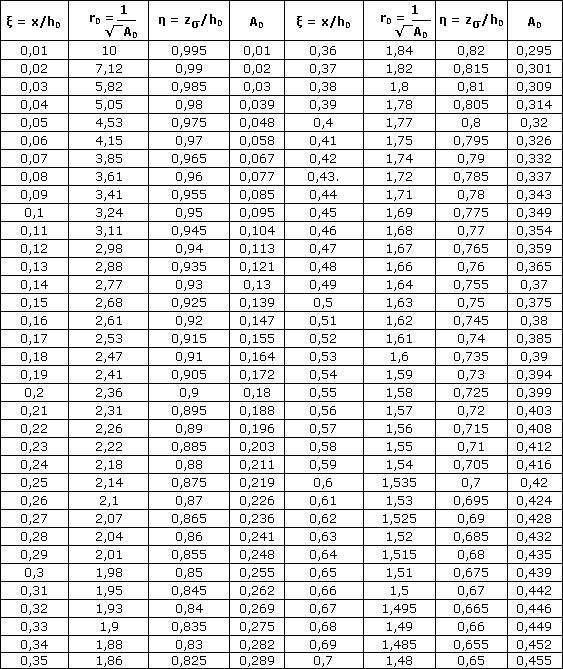

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

• Fa1 = 3,275 кв. см.
• Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку
Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Монтаж монолитного перекрытия – пооперационная технология

К выполнению работ по монтажу монолитного перекрытия своими руками между этажами здания следует приступать только после тщательного изучения технологии, которая предусматривает следующее этапы работ:

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит

1. Выполнение прочностных расчетов железобетонных плит.
2. Подготовку необходимых стройматериалов, инструмента и оборудования.
3. Сборку опалубочной конструкции и обеспечение ее герметичности.
4. Изготовление арматурного каркаса и размещение его внутри опалубки.
5. Приготовление бетонной смеси и заполнение готовым раствором опалубки.

Формирование опалубки

Установка опалубки, когда используется технология монолитного строительства, — работа наиболее ответственная. Эта конструкция состоит из нескольких элементов:

• щитов;
• подпорок.

Чтобы изготовить деревянные щиты, потребуется использовать доски. Их толщина должна быть не менее 2-х см. Нарезаются доски востребованных размеров, сбиваются между собой. Здесь имеют значение точность и прочность, а не эстетика. Для создания опалубки обозначенных выше параметров потребуется 4 щита. Их размеры 150 см на 125 см. Тогда и опалубка будет создаваться без лишних усилий, и монтажные работы можно будет выполнить быстро, и производить демонтаж конструкции, когда придет время, удастся без особых проблем.

Опорами будут служить:

• деревянный брус;
• необходимой высоты доски.

Для надежности нужно устанавливать на каждый щит хотя бы 6-8 опор. Но если удастся запастись более плотными опорами, можно будет использовать меньшее их число.

Консистенция бетона вязкая, но всё же жидкая. Заливка такого состава позволяет формировать ровное перекрытие. Но для этого на щиты, с их внутренних сторон, устанавливают тонкие фанеры. Тогда смесь не станет проливаться, сразу же сформируется достаточно ровная поверхность.

Учитывая, что каркас уже установлен, можно осуществить монтаж самой опалубки. Другими словами, опалубка должна быть установлена на расстоянии 4-5 см от нижнего края уже созданной конструкции из балок.

Бетонирование

Для заливки целесообразно заказывать готовый бетон, который с помощью бетононасоса подается к месту работ. Это позволит:

• сократить продолжительность заливки;
• обеспечить однородность консистенции;
• повысить прочность;
• исключить ручной труд;
• залить массив за один прием.

Обязательно необходимо глубинным вибратором или виброрейкой уплотнить бетон, что позволит:

• равномерно распределить гравий в массиве;
• полностью удалить воздушные пузыри;
• заполнить раствором угловые зоны и щели.

После бетонирования необходимо спланировать поверхность, обеспечить неподвижность массива на протяжении 4 недель, закрыть бетон полиэтиленом и периодически его увлажнять.

После того как по все поверхности перекрытия сделана опалубка и проведено армирование, начинают ее бетонирование
