Истоки
Металлопластик начал свое победное шествие по российским просторам в середине 90-х. Причины его исключительной популярности сводились к разительному контрасту с массово использовавшимися тогда черными стальными трубами:
Внешний вид труб и фитингов вполне допускал открытый монтаж и не требовал покраски или любой другой отделки. Белоснежные трубы и блестящие элементы арматуры не портили внешний вид комнаты или санузла, а украшали помещение;
Трубы и фитинги вполне способны стать частью дизайна помещения
- Трубы не зарастали ржавчиной и минеральными отложениями, сохраняя свою пропускную способность весь период эксплуатации;
- Производители и продавцы обещали заоблачный срок службы в 50 и более лет;
Для сборки соединения достаточно пары разводных ключей
Монтаж водопровода своими руками
При монтаже трубопровода для холодной и горячей воды используются разные типы соединения.
Метод «холодной сварки» при монтаже своими руками не рекомендуется, потому что клей содержит токсичные вещества и может повредить здоровью человека.
Каждая технология монтажа металлопластиковых труб для водопровода своими руками выполняется по-разному:
- Наружный способ монтажа предусматривает применение цанговых фитингов.
- Скрытый способ монтажа трубопровода проводится с применением пресс-фитингов.
- Ножницы для резки. Вместо них можно использовать ножовку по металлу или труборез.
- Калибратор.
- Гаечные ключи №№ 17,19,22,24,27,30,32.
- При использовании пресс-фитингов необходимо специальное пресс-оборудование.
- Трубогиб или пружина для сгибания.
Как монтировать металлопластиковые трубы для водопровода:
- Замеряется и высчитывается общая длина водопровода. Желательно сделать эскиз с размерами.
- Исходя из эскиза или чертежа, закупаются муфты, уголки, переходники, и т.д.
- Трубы отрезаются по указанным размерам.
- Отрезок плотно вставляется в нужный фитинг до упора.
- Затягиваются гайки.
Полипропилен
Помимо трех типов разновидностей, полипропиленовые трубы различаются толщиной стенки и соответственно выдерживаемым давлением. Самые распространенные размеры это: PN10, PN20, PN25. Что означают эти цифры? PN – это номинальное внутреннее давление (бар) жидкости с температурой в 20 градусов Цельсия. Это означает, что труба может держать безотказно такое давление в течение 50 лет. К плюсам конструкции водоснабжения из полипропилена можно отнести стоимость материалов относительно водоснабжения из металлопластика. Малые теплопотери относительно металлопластика. Минус применения трубы для отопления в том, что полипропилен – это пористая структура. Материал, из которого сделана труба, постепенно пропускает кислород. Труба как бы дышит, насыщая жидкость кислородом. В результате в закрытые системы отопления необходимо подпитывать. Однако так как периодически необходимо теплоноситель менять в системе отопления, то этот минус перерастает в плюс. В плюс для водоснабжения – ведь такая вода в трубах всегда будет насыщена кислородом, что препятствует эффекту прокисания и неприятных запахов. По сравнению с другими видами труб, полипропиленовые имеют довольно значительное тепловое удлинение. Что пагубно влияет при жесткой фиксации трубы. При сборке водоснабжения или отопления из полипропилена необходимо предусмотреть факт движения трубы. Например, на расстояниях более 10 метров всегда ставят компенсаторы расширения. Выглядят они в виде колец, которые гасят ход трубы и не дают ей порваться. Одним из фактов труб из полипропилена является ее мягкость при нагреве. Таким образом, все трубы из полипропилена ограничены максимальной температурой в 90-95 градусов Цельсия. Также при нагреве до 70 градусов Цельсия труба провиснет на больших участках, поэтому ее рекомендуется крепить через каждые 50см. Заметим, что труба армированная алюминием избавлена от эффекта провисания, но сохраняет те, же свойства удлинения, что и обычная не армированная труба. Труба, армированная стекловолокном, также имеет продольное удлинение, но намного меньше, чем без армирования. Она уже не так провисает. Является оптимальным вариантом между трубой без армирования и трубой с алюминиевым армированием. Почему так? Дело в том, что трубу армированную алюминием не везде можно найти, а ставить без армирования на горячую воду плохо, так как удлинение такой трубы составит на 1 метр примерно 10см при температуре 75-80 градусов Цельсия. Фитинги под полипропилен встречаются разных модификаций. Например «пятерник», используется для двухтрубной прокладки. Для такой прокладки есть специальные крепежные двойные клипсы. Муфты и тройники с переходом на металлические соединения. Бурт для подключения полипропиленового водоснабжения к фланцевым соединениям из металла. Бурты для водосчетчиков. Одним словом разнообразие велико, в связи с большим распространением водоснабжения и отопления из полипропилена.
Недостатком такого водоснабжения или отопления является лишь то, что все фитинги и труба спаиваются методом термической пайки специальным инструментом «ПАЯЛЬНИКОМ». В отличие от металлопластика – полипропилен становится хрупкий при отрицательных температурах и также подвержен разрывам. Благодаря эластичности стенок замершая жидкость не деформирует трубу, что снижает вероятность разрыва трубы, в отличие от той же трубы из металла.
Размеры
Диаметры рассматриваемых изделий достаточно разнообразны, так для систем водоснабжения чаще всего используются образцы с размером сечения от 15 до 50 мм, а вот для канализации – от 32 до 150 мм. Но маркировка металлопластиковых труб выполняется обычно в дюймах, так что давайте ознакомимся с этой непривычной для нас мерой длины.
Дюймы
Если быть точными, то 1 дюйм = 25,4 мм. На практике же в трубах справедливо следующее соотношение:
| Дюймы | Миллиметры |
| ½ | 15 |
| ¾ | 20 |
| 1 | 25 |
| 1¼ | 32 |
| 1½ | 40 |
| 2 | 50 |
| 3 | 80 |
| 4 | 100 |
| 6 | 150 |
Поэтому не удивляйтесь, когда сантехник или продавец в специализированном магазине станет описывать диаметр как одну вторую или три четвёртых. Просто переведите размер в метрическую систему, и вам станет проще сориентироваться.
Для соединения же сечений разной величины используется специальный калибратор.
Полимерный калибр для металлопластиковых труб
Технические параметры для разных диаметров
Металлопластиковая труба МП 16х2 мм 1 м свёрнутая в бухту
Изменение сечения по-разному влияет на параметры изделий:
| Параметр | Значения | ||||
| Сечение, см | 1,6 | 2 | 2,6 | 3,2 | 4 |
| ДУ, см | 1,2 | 1,6 | 2 | 2,6 | 3,3 |
| Ширина формирующих слоёв, см | 0,2 | 0,2 | 0,3 | 0,3 | 0,35 |
| Масса отрезка длиной 100 см, кг | 0,115 | 0,17 | 0,3 | 0,37 | 0,43 |
| Объём одного погонного метра, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
| Допустимый нагрев при давлении в 10 бар, оС | От 0 до 95 | ||||
| Допустимый нагрев при давлении в 25 бар, оС | От 0 до 25 | ||||
| Температурный предел, оС | 135 | ||||
| Предел выдерживаемого давления во время наибольшего нагрева, бар | 10 | ||||
| Разрушительное давление во время нагрева до двадцати градусов Цельсия, бар | 94 | 87 | 88 | 76 | 67 |
| Показатель гладкости | 0,069 | ||||
| Коэффициент теплоизоляции, Вт/м×К | 0,431 | ||||
| Прочностной показатель проклейки, Н/10 мм | 71 | ||||
| Прочностной показатель сварки алюминия, Н/мм2 | 58 | ||||
| Отсутствие деформаций при нагреве до 20 оС в течение шестидесяти минут, МПа | 5,7 | 5,09 | 5,42 | 5,11 | 4,83 |
| Отсутствие деформаций при нагреве до 95 оС в течение шестидесяти минут, МПа | 3,29 | 3,02 | 3,17 | 3,02 | 2,94 |
| Отсутствие деформаций при нагреве до 95 оС в течение ста часов, МПа | 2,92 | 2,68 | 2,82 | 2,69 | 2,61 |
| Отсутствие деформаций при нагреве до 95 оС в течение одной тысячи часов, МПа | 2,56 | 2,35 | 2,51 | 2,43 | 2,3 |
| Стойкость к поперечному разрыву, Н | 2870 | 3040 | 3250 | 3420 | 3560 |
| Долговечность с учётом соблюдения всех эксплуатационных норм, лет | Полвека | ||||
| Наименьший радиус изгиба руками, см | 8 | 10 | 11 | 16 | 55 |
| Наименьший радиус изгиба с применением специального оборудования, см | 4,5 | 6 | 9,5 | 12,5 | 18 |
Металлопластиковая труба 32 мм прослужит до пятидесяти лет
Как видите, многие характеристики остаются общими для любых размеров, а некоторые кардинально меняются. Например, срок службы, прочность соединения слоёв и коэффициент теплопроводности одинаковы как для тонких образцов, так и для более толстых.
А вот радиус изгиба и стойкость к деформациям уже значительно отличаются у разных сечений: металлопластиковая труба 16 мм сможет перенести наибольшие нагрузки.
Технические характеристики металлопластиковой трубы 16 мм обладают лучшими прочностными показателями
Разочарование
Всего через 2-3 года после массового появление нового материала на полках магазинов о нем стали появляться первые отрицательные отзывы. Они сводились к жалобам на течи компрессионных (с накидными гайками и разрезными кольцами) фитингов на горячей воде и отоплении (см. Фитинги для водоснабжения частного дома). Обычно течь удавалось ликвидировать, подтянув гайку; но зачастую через некоторое время она возникала снова.
Типичное место течи — соединение трубы с фитингом
Труба металлопластиковая холодного водоснабжения: течей можно не бояться
Отношение к металлопластику изменилось. Опытные сантехники стали рекомендовать своим клиентам использовать стальные трубы — черную сталь и более сложную в монтаже оцинковку.
Почему особенно важно качество металлопластиковой трубы
Используя трубы из металлопластика, можно соорудить как бытовые, так и технические трубопроводы различного назначения: водопровод, отопительную систему, канализацию и т. д.
Зачастую во время эксплуатации трубопроводов возникают ситуации, негативно воздействующие на трубы. Например, резкие перепады давления при опрессовках (более 10 атм), колебание температур в зависимости от времени года (амплитудой от 50 С и выше), размораживание системы отопления.
Перечисленные факторы влияют на долговечность и надежность работы трубопроводов не лучшим образом, вызывая появление течей в местах соединения труб с фитингами или образование разрывов в теле трубы. Именно в таких сложных условиях и проявляется качество или же, наоборот, отсутствие качества у материала.
Как правило, срок службы изделий составляет минимум 50 лет. Но трубы могут эксплуатироваться гораздо дольше, если они были изготовлены с соблюдением всех требований к качеству, а также профессионально подобраны и проложены.
Профессиональные испытания металлопластиковых труб: слева труба низкого качества, справа итальянская труба Valtec
Состав и производство
Для бытового назначения изделия выпускаются по ГОСТ Р 53630-2009.
Стандарт предназначен для изготовления напорных многослойных труб с круглым сечением, которые предназначаются для транспортировки воды, включая питьевую, и для монтажа водоснабжения и теплоснабжения.
МПТ состоят из нескольких слоёв пластика, металла и специального клея:
- слой — внутренний, находится в постоянном контакте с жидкостью, пластик;
- клеящий слой;
- барьерный слой, алюминий тонкого проката или стекловолокно;
- клеящий слой;
- слой — наружный, подвергается воздействиям внешней среды, пластик.
Клеящий состав состоит из композитов, в основе которых, термопластичные полимеры с адгезией к слоям и температурой плавления от 120 градусов.
Пластиковые составляющие для внутреннего слоя производят на основе следующих полимеров:
- полиэтилен с повышенной теплостойкостью и прочностью от 8 МПа;
- полипропилен с прочностью от 8 МПа;
- полибутен с прочностью от 12,5 МПа.
Металлический слой делают из тонкой алюминиевой или стекловолоконной ленты. Внешний слой представляет собой полимеры с низкой проницаемостью кислорода.
Производство МПТ – сложный высокотехнологичный процесс.
Расплавленные полимеры, равномерно, подаются в формовочные механизмы, где происходит склейка слоёв. Одновременно, проходит формовка труб по наружному и внутреннему диаметрам.
На выходе, изделие попадает в охлаждающие ёмкости, после которых режется или наматывается в бухты.
Применение полимеров и металла позволило использовать плюсы каждого материала, добиваясь от труб совмещения полезных характеристик.
Полимерные слои защищают армирующий слой алюминия от коррозийных процессов. Металл делает изделия гибкими, повышая прочность на излом.
Благодаря такой комбинации, трубы выдерживают температуру горячей воды, не изменяя своих технических характеристик (о применении холодной сварки для труб под давлением прочитайте в этой статье.).
Как выбрать трубы для использования в централизованной системе отопления
Сейчас в продаже имеется множество торговых марок металлопластиковых труб, предназначенных для систем обогрева помещений
Однако выбирать советовать конкретный бренд не всегда правильно, всегда следует обращать внимание на технические характеристики изделия, то есть, на заявленные рабочие параметры давления и температуры в системе. Само собой, что чем выше последние, тем лучше
Рекомендуем: Как выбрать микропроцессорный командоконтроллер двух насосов насоса центрального отопления?
Следующий вопрос – это, какого диаметра выбирать трубы. Скажем сразу, что он должен быть больше, чем у той же стальной трубы, которая могла бы быть в этом месте установлена. Так, для стояков берутся трубы диаметром 32 или 26 миллиметров, а вот на подводку к радиаторам можно использовать и 26-миллиметровые изделия. Все дело в том, что маркировка стальной трубы (ДУ) – это условный проход, который обычно соответствует диаметру внутреннему. В то время как у металлопластиковых труб в расчет берется диаметр внешний. А значит, полезное сечение у последних снижается с учетом толщины стенок.
Технологический процесс сварки ПП
Сварка труб из полипропилена основана на способности данного типа пластика размягчаться при нагреве до определенной температуры, приобретая состояние, сходное с мягким пластилином. При плотном контакте двух расплавленных деталей происходит процесс взаимного проникновения (диффузии) материалов, в результате чего получается прочное соединение, по стойкости не уступающее целостной конструкции.
Существует два основных способа соединения полипропиленовых труб: стыковое и муфтовое. При первом варианте разогревают торцы деталей одновременно специальным дисковым паяльником, после чего соединяют их вместе, данная технология широко применяется при стыковке труб большого диаметра в промышленном строительстве.
При использовании в строительной отрасли для прокладки водопроводных и отопительных сетей полипропиленовых труб небольших диаметров (до 63 мм) стыковой метод абсолютно непригоден по следующим причинам:
- может быть реализована сварка полипропиленовых труб только одного диаметра;
- после стыковки внутри трубопровода образуется выпуклый шов, снижающий сечение проходного канала – это существенно повышает гидравлическое сопротивление трубопровода малого диаметра и снижает эффективность его использования, увеличивает вероятность засоров.
- соединение обладает меньшей прочностью, чем муфтовое.

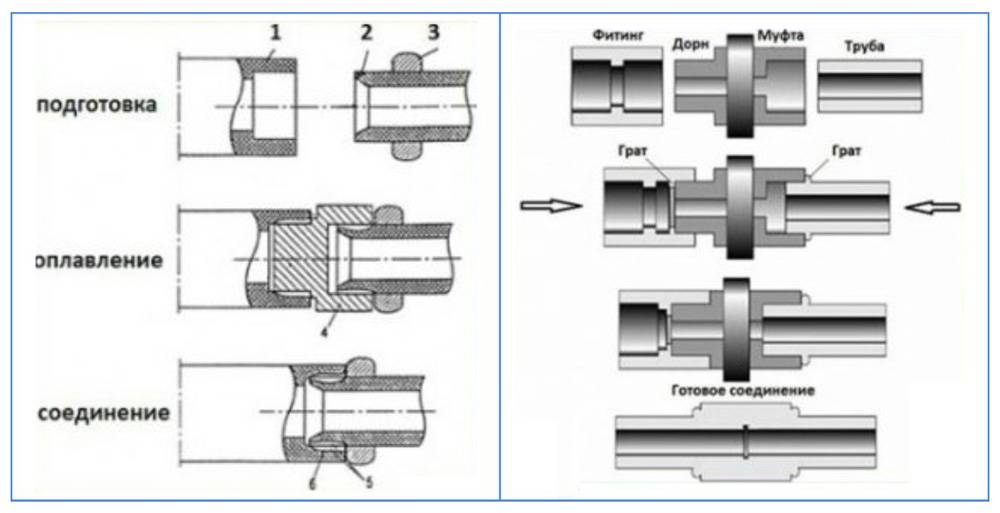

Технология пайки с использованием муфт заключается в применении для стыковки труб переходной детали (отрезка обычной однослойной ПП трубы) с внутренним диаметром, соответствующим наружному соединяемых трубных отрезков. Для проведения работ специальным паяльником одновременно разогревают наружную поверхность трубы и внутреннюю переходной муфты, после чего детали быстро соединяют вручную. Аналогичную процедуру с нагреванием муфты и внешней трубной оболочки проводят со вторым стыкуемым отрезком. Понятно, что после вставки в муфту торцы обоих трубных отрезков почти соединяются встык без выпуклого шва, а если использовать переходник с разными диаметрами, то можно состыковывать трубопроводы любых размеров.
Рис. 5 Пайка пластиковых труб – технологический процесс
Стоит ли применять металлопластиковые трубы для водопровода
Труба металлопластиковая водопроводная представляет собою многослойную конструкцию, основными из которой являются два полиэтиленовых (наружный и внутренний) слоя и один алюминиевый слой. Между собой слои соединяются с помощью специального клея. Сегодня выпускаются металлопластиковые водопроводные трубыс наружным диаметром от 16 до 63 мм, самыми популярными размерами для внутренней разводки являются 16, 20 и 26 мм. При необходимости обустройства внешней разводки больших объектов наиболее распространенными являются диаметры в 32 и 40 мм.
Металлопластиковая труба состоит из 3-х слоев, соединенных клеевым составом
В многоквартирных домах рекомендуется использовать металлопластиковые трубы диаметром 16 и 20 мм. Из труб большего диаметра выполняется основная разводка, а из труб меньшего выполняются отводы к бытовым приборам (смесителю, стиральной машине, унитазу и пр.).
Сфера применения
После утверждения изменений Минстроем РФ к СНиП 2.04.01-85 металлопластиковые трубы стали применяться повсеместно при гражданском и промышленном строительстве. Они успешно используются при организации горячего и холодного водоснабжения многоквартирных и частных домов, отопления, при реконструкции водопроводных систем, при устройстве поливочных систем, для подачи сжатого воздуха, в установках для забора воды из колодцев и скважин, для транспортировки различных жидкостей, в том числе химически агрессивных. Особенно актуален монтаж систем из металлопластиковых труб там, где невозможно (запрещено) использовать сварку.
Достоинства труб из металлопластика
По сравнению с полимерными трубами, все металлопластиковые трубы для водоснабженияобладают целым рядом преимуществ, а именно:
- низкий коэффициент линейного расширения;
- высокая способность удерживать изначальную форму;
- исключительная герметичность.
Большинство моделей металлопластиковых труб имеет внутренний композитный слой с наноразмерными частицами серебра. Это повышает гигиенические качества трубы, поскольку ионы серебра уничтожают вредоносные бактерии и препятствуют отложению на стенках трубы различных взвесей. Поэтому металлопластиковые трубы служат безупречно и долго.
По сравнению с трубами из стали, чугуна и меди, металлопластиковые трубы обладают также целым рядом преимуществ:
- они имеют более низкую стоимость;
- низкие эксплуатационные расходы (не требуют обслуживания и ремонта);
- их монтаж осуществляется значительно быстрее (примерно в 5 раз);
- они бесшумно транспортируют поток жидкости;
- они гораздо легче, не несут существенной нагрузки на строительные конструкции;
- более эстетичны;
- они самые герметичные.
Эластичные металлопластиковые трубы выдерживают минусовые температуры, а также успешно справляются с транспортировкой горячей (до +90) воды. Они выдерживают гидроудары и обладают низкой теплопроводностью.
При качественном монтаже и бережной эксплуатации системы из металлопластиковых труб могут служить до 50 лет без необходимости ремонта
Недостатки металлопластиковых труб
При множестве бесспорных достоинств, металлопластиковые трубы, как и любой другой материал, имеют свои недостатки. Прежде всего, они наиболее подвержены механическим повреждениям, особенно это касается открытых коммуникаций. Даже металлопластиковые трубы для горячей водыменее устойчивы к высоким температурам и гидроударам, по сравнению с теми же металлическими.
Металлопластик накапливает статическое напряжение, поэтому эти трубы нельзя использовать для заземления.
При наружной прокладке металлопластиковые трубы подвергаются риску механических повреждений, их легко повредить даже тяпкой или лопатой
Монтажные узлы трубопроводной системы из металлопластика при эксплуатации в условиях пониженных температур подвергаются разрушению.
Старение и ослабление первоначальных качеств металлопластиковых труб наблюдается в процессе их длительной интенсивной эксплуатации, особенно если они подвергаются прямому солнечному излучению или эксплуатируются при низких температурах.
Сколько прослужат изделия в системе канализации
Среди главных достоинств поливинилхлоридной продукции:
- Безопасность, не токсичность и не горючесть сырья.
- Практичность в использовании и при укладке магистралей.
- Незначительный вес.
- Возможность длительной эксплуатации без очистки засоров.
- Абсолютная нейтральность к коррозии, агрессивным веществам.
- Устойчивость к воздействию разных живых микроорганизмов.
- Высокие показатели долговечности.
Срок службы канализационных труб ПВХ по заявлениям производителей – более 30 лет. Однако, при покупке таких поливинилхлоридных изделий необходимо брать в расчет то, в каких условиях будет эксплуатироваться модель трубопровода и какие существуют потенциальные факторы воздействия на нее. Например, нужно учесть подверженность коллекторов проявлениям внешней среды (погодные условия, ультрафиолетовый свет и т.д.) и показатели влажности в помещении. Также не помешает оценить вероятность механического воздействия снаружи и риск размножения микроорганизмов внутри системы.
Обычно долговечность поливинилхлоридных коллекторов соответствует гарантийному периоду, если изделия будут эксплуатироваться в оптимальных условиях, а температура носителя не будет превышать +75⁰С. При этом, давление в системе не должно превышать показатель в 4-6 атм.
Если через систему будет постоянно транспортироваться жидкость с температурой около 70⁰С, а сама конструкция будет регулярно подвергаться механическим воздействиям, срок ее службы существенно уменьшится.
В этом плане ПВХ изделия уступают полипропиленовым, которые, в свою очередь, отличаются большей устойчивостью к повышенным температурам и агрессивным средам. Срок службы пластиковых труб канализации из полипропилена достигает 50 лет в сетях с носителем комнатной, холодной температуры и 30 лет – если будет проводиться поставка носителя с температурой 80-90⁰С.
Рейтинг металлопластиковых труб
При анализе внимание обращали на следующие параметры:
- Рабочее давление – определяет сферу применения продукции;
- Температура – рассматривались показатели постоянной и кратковременной нагрузки;
- Радиус изгиба – влияет на сложность монтажа в ограниченном пространстве;
- Линейное расширение – влияет на эксплуатационные характеристики;
- Внутренний диаметр – основной показатель для расчета производительности;
- Толщина стенки и алюминиевого слоя – влияют на прочность, долговечность;
- Пропускная способность – от сопротивления внутренней поверхности воздушному потоку или жидкости зависит производительность.
Не все серии продукции прошли испытания. Расслоение при повышении температуры, дефицит фитингов на рынке, механические повреждения на новом товаре – такие изделия исключались из рейтинга.
Как крепить к стенам
При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.
Клипсы для монтажа металлопластиковых труб на стену
Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если все выложено ровно, как по линеечке.
Состав и производство
Для бытового назначения изделия выпускаются по ГОСТ Р 53630-2009.
Стандарт предназначен для изготовления напорных многослойных труб с круглым сечением, которые предназначаются для транспортировки воды, включая питьевую, и для монтажа водоснабжения и теплоснабжения.
МПТ состоят из нескольких слоёв пластика, металла и специального клея:
- слой — внутренний, находится в постоянном контакте с жидкостью, пластик;
- клеящий слой;
- барьерный слой, алюминий тонкого проката или стекловолокно;
- клеящий слой;
- слой — наружный, подвергается воздействиям внешней среды, пластик.
Клеящий состав состоит из композитов, в основе которых, термопластичные полимеры с адгезией к слоям и температурой плавления от 120 градусов. Пластиковые составляющие для внутреннего слоя производят на основе следующих полимеров:
- полиэтилен сшитый, с прочностью от 8 МПа (какой понадобится купить инструмент для монтажа труб);
- полиэтилен с повышенной теплостойкостью и прочностью от 8 МПа;
- полипропилен с прочностью от 8 МПа;
- полибутен с прочностью от 12,5 МПа.
Металлический слой делают из тонкой алюминиевой или стекловолоконной ленты. Внешний слой представляет собой полимеры с низкой проницаемостью кислорода.
Производство МПТ – сложный высокотехнологичный процесс.
Расплавленные полимеры, равномерно, подаются в формовочные механизмы, где происходит склейка слоёв. Одновременно, проходит формовка труб по наружному и внутреннему диаметрам.
На выходе, изделие попадает в охлаждающие ёмкости, после которых режется или наматывается в бухты.
Применение полимеров и металла позволило использовать плюсы каждого материала, добиваясь от труб совмещения полезных характеристик.
Полимерные слои защищают армирующий слой алюминия от коррозийных процессов. Металл делает изделия гибкими, повышая прочность на излом.
Благодаря такой комбинации, трубы выдерживают температуру горячей воды, не изменяя своих технических характеристик (о применении холодной сварки для труб под давлением прочитайте в этой статье.).
Полимерные трубы
Пластиковая труба может быть изготовлена на основе:
- полиэтилена;
- полипропилена.
Полиэтиленовые трубы
Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:
- трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
- трубы из полиэтилена повышенной термостойкости (PE-RT).
В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:
- PE-Xa. Для производства применяются пероксиды;
- PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
- PE-Xc. Сшивка молекул производится при содействии электронов;
- PE-Xd. Для изготовления используется азот.
Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:
- более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
- отсутствие каких-либо шумов;
- увеличенный период использования;
- возможность соединения методом сварки.
Для более высокой устойчивости трубы могут армироваться:
алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;
Металлопластиковая труба для пола с подогревом
специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).
Труба с противодиффузной защитой
Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.
Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором трубы поможет видео.
Полипропиленовые трубы
Полипропиленовая труба (маркировка PN) выпускается следующих видов:
- PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
- PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
- PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
- PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.
Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.
Полипропиленовая труба третьего типа
Отличительными особенностями труб из полипропилена являются:
- относительная долговечность. Срок службы труб достигает 25 лет;
- невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
- высокая устойчивость к воздействию химических веществ, содержащихся в воде;
- прочность, которая достигается путем фольгирования трубы.
Полипропиленовая труба усиленная алюминиевой фольгой
Недостатками такого вида труб являются:
- низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
- трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
- высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.
Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.
