Какие трубки нужны для кондиционера: медные, капиллярные, аллюиниевые

Толщина медных труб для кондиционеров

Медные фреоновые трубы для систем кондиционирования различаются по толщине стенок. Среди всеобщего разброса данной величины, их можно сгруппировать на толстостенные, среднестенные и тонкостенные. Толщина стенки указывается на самой трубе.

Как расшифровываться маркировка на трубках.

Как показано на фото, производитель указывает три или два показателя — 9,52х0,61х1500. Первый цифровой показатель 9,52 означает диаметр трубы в миллиметрах. Второй показатель непосредственно указывает на толщину стенки. Третий показатель — это метраж бухты. К сожалению не все изготовители маркируют свою продукцию на самих трубках, некоторые просто обозначают эти данные в коробках.

Таблица показателей для различных диаметров.

Диаметр трубок (дюйм)Толстостенные (мм)Среднестенные (мм)Тонкостенные (мм)

1/4 (6,35 мм)	0,76	0,71- 0,65	0,61 — 0,55
3/8 (9,52 мм)	0,81	0,76 — 0,71	0,65 — 0,61
1/2 (12,7 мм)	0,81	0,75	0,71 — 0,65
5/8 (15,88 мм)	0,89	0,76
3/4 (19,5 мм)	0,89	0,81
7/8 (22,23 мм)	1,14	0,89

Почему трубки с более тонкой стенкой хуже?

Чем тоньше стенка кондиционерной трубки, тем выше вероятность:

• появления изломов на изгибах;
• появления микротрещин, приводящих к утечке хладагента;
• низкокачественной вальцовки;
• снижения срока службы фреоновой трассы.

Чем чревато низкое качество вальцовки?

Вальцовка – представляет собой соединение френовых трубок с внутренним и наружным блоком кондиционера. Если она было плохо сделано – то возникает утечка хладагента с холодильного контура. Простыми словами – Вам потребуется периодически вызывать мастеров, для дозаправки этого самого хладагента, выкидывая на это деньги. Поэтому подстрахуйтесь — выбирая компанию, убедитесь в том, что они предоставляют договор с гарантией.

Более подробно про качество вальцовки.

Сама вальцовка представляет собой расширение в конце трубочки. Она похожа на юбочку. В последствии эта юбочка затягивается гайками к портам. Чем ниже толщина стенок, тем более тонкой оказывается изготовленное расширение. А при затягивании гаек, возрастает риск того, что это тонкое расширение лопнет, вследствие чего будет утекать хладагент с холодильного контура

Поэтому важно чтоб стенки трубок были не тонкими

Также, помимо толщины стенок, важна мягкость трубок. Чем более жесткая трубка используется, тем так же повышается риск появления изломов, микротрещин и снижения качества вальцовки.

Не менее важно отметить – использование инструмента для изготовления вальцовки. Чтобы вальцовка получилась ровной и качественной – необходимо использовать добротный инструмент

Зачастую вальцовка, изготовленная низкокачественным инструментом, получиться не ровной, в следствии чего так же происходит утечка хладагента.

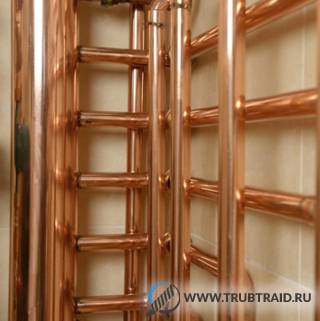

Особенность монтажа медных трубопроводов

Перед тем, как приступить к созданию медного трубопровода, следует произвести необходимые замеры и нарезать трубы на куски. Срез изделия должен получиться ровным и поэтому пользуются специальным резаком. Кстати, на медных трубах резьбу не делают.

Соединение отдельных участков медного трубопровода выполняться может следующими способами:

Самым эффективным из них считается стыковка с использованием технологии капиллярной пайки, поэтому она получила большее распространение. Данный метод обеспечивает надежность и абсолютную герметичность мест состыковки труб. Медные изделия квадратного сечения соединяют с применением капиллярной пайки, которую выполняют, используя фитинги и раструбы.

Этот способ прокладки трубопроводов из медных комплектующих задействуют, когда магистраль планируют эксплуатировать в условиях чрезвычайно высоких температур.

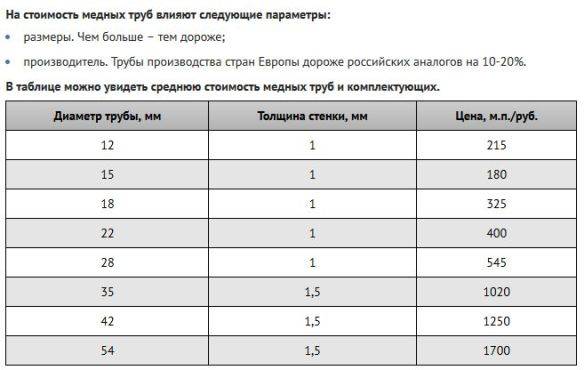

Цена на трубы зависит от количества затраченного материала, то есть диаметра и длины.

В таблице указана средняя стоимость в рублях за 1 метр.

Диаметр (мм)	8	12	15	22	28	35	42	54
неотожженная	175,00	200,00	250,00	400,00	500,00	650,00	900,00	1500,00
отожженная	170,00	210,00	300,00	480,00	750,00	—	—	—

Нормативные требования

Как и положено, все производственные и монтажные процессы строго регламентируются государственными стандартами.

Производство

Для производства трубной арматуры используются медные сплавы, содержание меди в которых определяется российскими ГОСТами 617-2006 (взамен ГОСТа 617-90), Р 52318-2005, 859–2001, 11383-75 и европейским стандартом качества EN 1057, и, как правило, не бывает менее 99,5%. Различают следующие марки меди:

• М1. Содержание меди в соединении с серебром – 99,9%. Практически абсолютная чистота сплава обеспечивает наилучшие показатели пластичности, прочности, тепло- и электропроводности материала. Марка М1 рекомендована для отопительных контуров (max t рабочей среды — 250⁰С), а также криогенных установок.
• М2. Содержание меди и серебра – 99,7%.
• М3. — так называемая техническая медь, изготовленная в результате вторичной переплавки или огневого и электролитического рафинирования. Содержание меди и серебра – 99,5%. Металлопрокат марки М3 характеризуется хорошей прочностью и доступной стоимостью.

Снижение доли меди и увеличение доли соплавляемых элементов (никеля, олова, железа, свинца, мышьяка и пр.) в первую очередь оказывают влияние на коэффициент электропроводности, существенно его снижая. Индекс прочности при этом остаётся практически неизменным.

Нормы проверки качества определены ГОСТом 24231-80 и 6507—90.

Кроме химического состава нормативы оговаривают ряд технических условий, в соответствии с которыми производится медная трубная арматура:

• Отсутствие расслоений, трещин, ржавчины и заусенец на торцах.
• Внутренняя поверхность труб должна быть ровной и не иметь выпуклостей, препятствующих току носителя. Допустимое количество выемок и их размер строго ограничено: не более 2 на погонный метр и до 0,25 мм соответственно.
• Соответствие диаметров установленным типовым размерам.
• Сопровождение каждой партии (бухты) технической документацией и маркировкой.

Маркировка расшифровывается следующим образом:

Технология изготовления:

1. Д – Холоднодеформированная прокатная.
2. Г – Прессованная.

Форма поперечного сечения:

1. КР (К) – Круглая.
2. ПП – Прямоугольная.
3. ПК – Квадратная.
4. ПО – Овальная.

Точность производства:

1. П – повышенная точность.
2. Н – в рамках нормы.
3. К – точность по толщине стенки.
4. И – эталонная точность диаметра.
5. Б – точность по длине.
6. О – точность по кривизне.
7. Р – норма по растяжению.
8. Н — твёрдость по Виккерсу.

Тип пластичности:

1. М/Л – мягкая.
2. П/Ф – полутвёрдая.
3. Т/Ч – твёрдая.

Обозначения длины:

1. НД – немерный трубопровод.
2. МД/КД – мерный трубопровод.
3. БТ – бухта.

Обозначение формы намотки бухты:

1. БУ – упорядоченная.
2. БС – спиральная.

Пример расшифровки маркировки представлен ниже на фото:

Монтаж

Стандарты монтажа и эксплуатации изложены в СП 40-108-2004:

• Соединение медных коммуникаций с трубопроводами из стали и алюминия выполняется в строго определённой последовательности: перед медными участками по направлению движения носителя. Несоблюдение данного принципа приводит к эффекту электрохимической коррозии. В отношении латуниевых и пластиковых труб – особенных ограничений нет.
• Максимально допустимая скорость движения носителя в контуре – 2 м/с.
• Индекс жёсткости воды должен быть в пределах от 1,42 до 3,1 мг-экв/л. Иные показатели истощают ресурсы меди.

Свойства и характеристики медных трубок для кондиционеров

Для организации циркуляции между блоками сплит-системы необходимо использовать материал с высокой антикоррозийной стойкостью. Медь, как нельзя лучше, отвечает этому техническому требованию.

Ведь циркуляция в кондиционере организована так, что по трубкам проходит и хладон, и масла. Эти вещества не являются химически нейтральными. Также медные трубки взаимодействуют водой, которая содержит хлор. В этом случае, несмотря на то, что хлор выступает мощным окислителем, в результате реакции на медной трубке появляется защитный слой.

Он образуется на внутренней поверхности медных трубок, сразу после начала эксплуатации кондиционера. Прочный слой окислов толщиной до нескольких десятых миллиметра не позволяет известковому налету оседать на поверхности трубки, препятствует возникновению коррозийных процессов, защищает металл от разрушения.

Медные трубки хорошо работают в режиме «замерзание — разморозка». Их эксплуатационные качества при этом не изменяются.  Твердые медные трубы без изменений выдерживают 2-ой цикл, а полутвердые и мягкие 3-ой цикл замораживания — размораживания.

Вышеперечисленные достоинства делают целесообразным использование медных труб и для магистралей с питьевой водой.

Прочность медной трубки, которую используют в производстве кондиционеров, варьирует в пределах 280-300 МПа. Температурный диапазон использования: -200ºC — +300 ºC. Значение коэффициента удлинения при разрыве изменяется от 12% до 15%.

Показатель теплового расширения меди мал (0,0168 мм/м²C). Он меньше, чем аналогичный показатель для пластика в 6-8 раз.

Кроме того, трубки из меди обладают высокой сопротивляемостью к гидродинамическим ударам и внутреннему давлению. Они долговечны.

Эти трубки не подвержены коррозии. Их можно легко монтировать в холодном и горячем состоянии, как вручную, так и с помощью специального инструмента.

Потребность в использовании этого материала растет пропорционально использованию новых альтернативных источников энергии. Они применяются для изготовления коллекторов, работающих на солнечной энергии, для построения теплотрасс и сопутствующих коммуникаций.

В сравнении с пластиковыми и алюминиево-пластиковыми, медные трубы обладают следующими достоинствами:

1. Трубы, изготовленные из экологического материала — меди, можно использовать в системах с питьевой водой.

2. Медь имеет свойство уничтожать вредные бактерии в воде для питья.

3. Медь можно использовать в процессе рециклинга (переработки отходов) необходимое количество раз без изменения ее свойств.

4. Свойства металла не изменяются при перепаде температур и давления.

5. Это материал с высокими антикоррозийными свойствами. Он мало подвержен воздействию кислорода, ультрафиолетового излучения и других агрессивных сред.

Для производства высококачественных медных трубок кондиционеров берут сплавы с минимальным процентом примесей. Процент меди в сплаве — 99,9%.

Исходя из физических характеристик, различают два вида трубок мягкие (отожженные) и жесткие (неотожженные).

Первые более пластичные. Изделие из них можно изогнуть под углом 90º. Вторые не гнуться. Для их монтажа используют соединительные элементы фитинги, представленные углами, тройниками, муфтами.

Производство медных трубок для сплит-систем кондиционеров ведется по ТУ 184450-106-181-2006. Химсостав металла, используемого для этого производства, отвечает мировым стандартам качества.

Особенности медных трубок для холодильных и сплит-систем.

В холодильных и сплит-системах хладагентом выступает фреон. Для создания фреонового контура между блоками применяют капиллярные медные трубы, в которых газ расширяется и охлаждается. Обычно это медные трубы круглого сечения, изготовленные методом холодного деформирования («тянутые»). Соединение между блоками кондиционера (внутренним и наружным) производится трубками разных диаметров. Так, трубка, по которой хладагент поступает от внутреннего блока к наружному, всегда имеет больший диаметр. В бытовых кондиционерах чаще применяют трубки с диаметром 1/₄ и 3/₈«, поскольку они имеют разное назначение. По одной фреон поступает в виде газа, а по другой в виде жидкости.

Наиболее часто встречающимся расходным материалом для монтажа практически любых холодильных и климат-систем является медная трубка для сплит-системы с диаметром сечения 1/₄» (6 мм), 1/₂ (12 мм), 3/₄ (19 мм), 5/₈ (16 мм), 3/₁₆ (4,6 мм) и 5/₁₆ (7,93 мм). Чем мощнее выбирают кондиционер, тем больший диаметр трубки потребуется. Необязательно искать бескислородную медь, достаточно, чтобы в составе присутствовали примеси фосфора. Эта добавка повышает устойчивость металла к перепадам температуры.

Использование меди марки CU-DPH по DIN 1412 повысит антикоррозийную устойчивость труб. Чаще применяют медь мягкую (отожженную) в бухтах, но может быть использована и жесткая мерная. Трубы медные для климатических систем кондиционирования изготавливают согласно ТУ 184450-106-181-2006.

Контроль качества трубки при покупке осуществляется проверкой наличия заглушек на концах трубки,  которые предотвращают замусоривание или запыление внутренней полости.

Для повышения КПД системы, а также защиты контуров от появления конденсата или перегрева применяется теплоизоляция для медных трубок, которая должна быть проведена на всех открытых участках за исключением мест соединения. Обычно приобретаются предварительно нарезанные двухметровые оплетки из вспененных полимеров. Теплоизоляцию, одетую на медные трубки, в местах соединения проклеивают силиконовым герметиком, не содержащим кислот или просто обматывают изолентой. Каждая трубка должна быть заизолирована отдельно.

Для холодильной техники может применяться латунная трубка, которая в условиях длительного взаимодействия с жидкой и парообразной средой имеет лучшие показатели антикоррозионной стойкости, нежели медная. Именно поэтому для холодильных систем в пищевой промышленности предпочитают использовать латунь (с добавлением цинка и свинца).

В таблице показана усредненная стоимость самой маленькой бухты трубки, которую можно использовать в сплит-системах.

Медная трубка для кондиционеров — сплит-систем — холодильников
Размер	цена за 1 метр	цена за бухту (15 метров)
1/4 — 6 (мм)	100 руб.	1 100 руб.
3/8 — 10 (мм)	150 руб.	1 700 руб.
1/2 — 12 (мм)	230 руб.	2 900 руб.
5/8 — 16 (мм)	330 руб.	4 200 руб.
3/4 — 19 (мм)	400 руб.	5 300 руб.

Изготовление продукции

На сегодняшний день осуществляется выпуск двух разновидностей трубных изделий, сделанных из меди:

1. Отожженные.
2. Неотожженые.

Для систем кондиционирования используют первый вариант. Связано это с их уникальными эластичными свойствами. Изделия можно изгибать под любыми углами. При этом абсолютно не нарушается целостность их конструкции. Такая особенность делает монтаж трубопроводов намного легче.

Изготовление мягких оттоженных труб выполняется по технологии штамповки или способом проката. При любом методе производства продукция из меди обладает небольшой эластичностью. Данное свойство связано с упрочнением поверхности и структуры изделий в ходе процесса их изготовления.

Для придания трубам более востребованных характеристик их подвергают температурной обработке. Данная процедура называется отжигом. Ее выполняют в особых печах при температуре семьсот градусов. После нагрева трубы проходят поэтапное остывание. Рассматриваемая процедура делает продукцию более мягкой и эластичной.

Отожженные изделия могут иметь различные радиус изгиба, не теряя изначальной формы. Их можно укладывать даже в самых труднодоступных местах

Важно и то, что при сгибании трубки ее внутренний диаметр остается неизменным. Кроме того, процедура развальцовки медной отожженной продукции выполняется оперативно

Это означает, что соединение разных частей трубопровода будет максимально герметичным.

Магистраль дополнительно теплоизолируют. Процедура нужна для того, чтобы не допустить потери температуры хладагента, и исключить появления конденсата, возникающего в процессе эксплуатации кондиционера.

В качестве теплоизоляции применяют материал темного цвета в виде трубок, длина которых составляет два метра. Они производятся из особого полиэтилена или вспененного каучука с непористой структурой. Данные материалы хорошо справляются с изоляцией трубной продукции из меди.

Использование теплоизоляции обусловлено тем, что тонкие медные конструкции имеют свойство резко терять показатели температуры. Это влечет за собой повышенный расход энергии и хладагента.

Пайка медных конструкций выполняется при высокой температуре. Она производится капиллярным методом. Данный способ стыковки разных частей трубопровода создает достаточный уровень герметичности. Вероятность утечки хладагента в местах соединения деталей очень низкая

Важно и то, что стыки созданные рассматриваемым методом не подвергаются разрушению под воздействием вибраций. Стоимость пайки медных труб относительно недорогая

Стыковка конструкций также может быть осуществлена посредством фитингов. Эти соединительные компоненты способны выдерживать значительное давление внутри трубопровода. Применять их удобно и безопасно

Важно помнить, что если части трубопровода соединяются посредством фитингов, нельзя выполнять нарезку трубок. Поскольку это приводит к образованию стружки

Попадая в систему, она способна нанести серьезный урон системе кондиционирования.

Диаметр трубок кондиционера

При монтаже кондиционера используются специальные трубки, соединяющие наружный блок сплит-системы с внутренним, по ним транспортируется фреон (хладон), поэтому диаметр трубок кондиционера имеет большое значение.

От данного размера зависит множество факторов, вот некоторые из них:

• существует возможность потери давления в магистрали кондиционера;
• заданный размер обеспечивает возврата масла в определенной модели кондиционера;
• скорость прохождения фреона на прямую связана с диаметром фреоновой магистрали.

И как следствие всего этого, неправильный размер ведет к нарушению полноценной работы всей системы охлаждения. Размер диаметра трубок кондиционера описывается в инструкции по установки кондиционера, но возможны случаи, когда недобросовестные монтажники принимают решение отступить от заданных параметров.

В результате такого действия ваш кондиционер станет производить меньше холода, и энергопотребление системы увеличится. Поэтому советуем ознакомиться с приведенной информацией и тщательно контролировать работу монтажной бригады для предупреждения различных недоразумений.

Диаметр трубок кондиционера варьируется в диапазоне от 1/4 дюйма до 3/4 и более. По более толстой трубке, идущей от внешнего блока к внутреннему, под давлением проходит хладагент в газообразном состоянии. По более тонкой трубке транспортируется хладагент уже в состоянии жидкости.

С полной уверенностью заявлять, что к кондиционерам определенной мощности подходят трубки определенного диаметра будет неправильно, поэтому внимательно изучайте инструкцию по монтажу системы охлаждения прежде чем приступить к работе.

Источник

Диаметры медных труб в дюймах и миллиметрах: перевод размеров

Наружный и внутренний диаметр – основные параметры труб. От этих показателей зависит длина трубопровода, его рабочее давление, параметры транспортируемой среды и общий функционал. Поскольку изделия из железа и цветных металлов – стандартизированная ГОСТом продукция, то диаметры медных труб выражаются в дюймах и миллиметрах

Эти величины важно уметь переводить, чтобы исключить погрешность при состыковке. Особенно, если речь идет о сочленении отрезков магистрали из другого материала, поскольку каждая разновидность труб выпускается по своим стандартам

Медные трубы выпускаются в разных размерах, диаметр изделий указывается в дюймах или миллиметрах

Что важно знать о параметрах труб?

Длина и диаметр – простые параметры, выражаемые в цифровом эквиваленте, чтобы проще было отмерять и вносить значение в формулы. Но на деле есть несколько параметров для измерения толщины труб, и везде нужна точность.

Это интересно! Разночтения в измерениях возникли из-за ввода медных труб в строительные технологии Европы с середины ХХ века. Тогда на нашей территории основной стандарт определялся в миллиметрах – для железных изделий, которые широко используются даже сегодня. Отечественные многоквартирные дома оснащают преимущественно стальным водопроводом.

В Европе более популярны частные домовладения с медными коммуникациями. Они наиболее долговечны, устойчивы к коррозии, но с высокой себестоимостью. Бесшовные медные изделия постепенно отвоёвывают свой сегмент рынка, их тоже выпускают по ГОСТу. Ими пользуются не только для сантехнических коммуникаций, а также для обеспечения работы:

• сплит-систем;
• солнечных батарей;
• холодильных установок;
• автономного отопления;
• деталей для машиностроения.

Для разных сегментов трубопровода используются трубы разного сечения, и важно знать, какой диаметр подойдет для той или иной цели

Основные величины для измерения труб

Специалисты различают диаметр медных труб:

Есть еще такие общие понятия как «условный проход» и «толщина стенок». Не указывая размеры, говорят, что изделие «толстостенное» или «тонкостенное». Все диаметры медных труб должны быть указаны в их маркировке – в дюймах и миллиметрах.

1. Толщина стенок изделия, величина обозначается в «мм», параметры связаны с объемом проходящего вещества и его давлением. Существенным показателем остается разница между внутренним и наружным диаметром.
2. Для качественной состыковки магистрали через фитинги важен условный проход – внутренний просвет изделия, для его обозначения также используют миллиметры. На импортных изделиях из цветных металлов он указывается в дюймах, что требует перевода в «наши» величины.
3. Внутренний диаметр – основной показатель проходимости трубопровода (мм), используется для расчетов в формулах.
4. Наружный диаметр – важен для классификации изделий (большой, средний и малый), обозначается в «мм» во всех таблицах.
5. Номинальный диаметр – примерно то же самое, что и «условный проход», но маркируется с точным значением.

При помощи линейки можно определить размер трубы весьма приблизительно

Внимание! Приблизительные величины дают рулетка или сантиметровая лента, точные значения дают штангенциркуль и измерительная аппаратура. На сегодня материалы, из которых выпускаются трубы для магистралей и бытовых водопроводов, ограничены небольшим списком:

На сегодня материалы, из которых выпускаются трубы для магистралей и бытовых водопроводов, ограничены небольшим списком:

• сталь;
• пластик, металлопластик;
• алюминий, медь, прочие легкие сплавы.

Некоторые размеры медных труб обозначаются в дюймах, например, «дюймовые» или «полудюймовые». Это значит, что внутренний диаметр выражен как 1 дюйм или ½ дюйма – около 25,4мм и 12,7мм

На эти величины обращают внимание специалисты по укладке магистралей, чтобы на медную трубу подобрать размеры:

Фитинги для труб тоже имеют размеры, их указывают на внешней стороне детали

Как переводят дюймы в миллиметры

Метрические параметры чаще используют для наружных измерений диаметров медных труб, а дюймы – для внутренних. Используйте таблицы по переводу дюймовых значений в миллиметры.

Размер в «мм» переводят в «дюймы» с округлением в большую сторону

1 дюйм – это 25,4 мм, но при грубом округлении получается погрешность, которую важно учитывать при выборе сортамента

Перевод дюймовых размеров в метрические — процедура несложная, но требующая внимательности. Несоответствие параметров деталей будущего трубопровода лишит мастера возможности произвести монтаж, либо же места соединений будут негерметичными, что сделает невозможным использование магистрали.

Магистраль сплит системы

Замена старых трубок кондиционера должна осуществляться специалистов или человеком, имеющим определенные навыки и опыт и замены. Чтобы провести работу полноценно и правильно, нужно знать все тонкости конструкции оборудования. Рассмотри ее поближе.

Межблочную трассу лучше проводить с помощью трубок из меди, так как по ним циркулирует хладагент. Обе части кондиционерной системы соединяются при помощи двух трубок, имеющих различный диаметр. Патрубок, предназначенный для возврата хладагента из внутренней части во внешний блок, имеет больший размер диаметра. Прочность соединения трубок между собой влияет на герметичность всей системы в целом. В свою очередь, то отражается на производительности кондиционера.

В процессе работы важно соблюдать все основные моменты, которые требует прокладка и замена медной трубки сплит системы. На большом подъеме часто устанавливают ловушку для масла

Для труб же, используя специальные инструменты для вальцовки, изготавливается очень надежное соединение, которое напоминает «гайку – штуцер».

Трасса кондиционера

Такого рода соединение позволяет соединить трубы любой длины и предотвращает образование ложной извилистой магистрали. Помимо того, оно позволяет выбрать наиболее выгодно расположение для устройства и исключает ограничения его установки.

Монтаж трубопроводов

• разработка и разметка оптимального маршрута прокладки трассы;
• определение длины трубопроводов;
• выполнение строительных работ (при необходимости): штробление стен, пробивка отверстий в стенах и пр.;
• подготовка материалов и инструмента, которые могут понадобиться при выполнении работ.

Монтируя трубопровод, его укладывают в специальный короб. Только после прокладки и фиксации трубопровода устанавливают блоки кондиционера. Затем трубы и блоки соединяют в единую систему и проверяют ее герметичность.

Для соединения трубок используют накидные гайки и пайку. При этом в местах соединения свободные концы трубок обрезают, а места среза тщательно зачищают от заусенцев.

При проведении работ допускается использование медных соединительных фитингов. Однако устанавливать их допускается только в тех местах, где есть условия для контроля силы обхвата элементов в процессе эксплуатации кондиционера.

Соединение пайкой

Использование пайки при соединении медных трубок считается не только самым надежным, но и наиболее дешевым способом, позволяющим обеспечить полную герметичность соединения. Пайку медных трубок осуществляют в такой последовательности:

• конец одной из трубок развальцовывают с помощью специальной вальцовочной насадки;
• тщательно зачищают и обезжиривают соединяемые концы трубок от оксидной пленки и вставляют их друг в друга на длину, примерно соответствующую их диаметру;
• равномерно наносят на место соединения жидкий или пастообразный флюс;
• прогревают горелкой соединяемые поверхности до тех пор, пока припой не начнет расплавляться от соприкосновения с местом стыка;
• заливают место соединения припоем, обеспечив его проникновение в зазор между трубками, вставленными одна в одну;
• охлаждают место стыка в естественных условиях и убирают излишки флюса с поверхности трубок.

Соединения накидными гайками

Соединения с помощью накидных гаек используются чаще всего при подключении трубопроводов к блокам кондиционеров, имеющих соответствующие выходные патрубки.

Для того, чтобы соединить свободный конец трубопровода с резьбовым патрубком, трубку необходимо предварительно развальцевать с помощью специальной вальцовочной насадки подходящего диаметра.

После того как конец трубки будет правильно и аккуратно развальцован, трубопровод соединяют с соответствующим патрубком блока кондиционера. Для этого как можно ровнее совмещают выходной фланец с раструбом патрубка и рукой затягивают накидную гайку. Закручиваться гайка должна свободно по всей резьбовой длине патрубка

Только после этого можно осторожно подтянуть соединение гаечным ключом. Излишнее усилие затяжки может срезать развальцованный фланец, а недостаточное – не обеспечит необходимой герметичности трубопровода

Источник

Советы по выбору

Рабочая среда в кондиционерах – фреон, в основе которого лежат фтороуглероды. При повреждении системы и попадании в воздух фреон реагирует с водой с образованием самой сильной кислоты – плавиковой, или фтороводородной. При непосредственном попадании фреона на кожу можно получить обморожение и химический ожог. Поэтому качество системы охлаждения для кондиционирования имеет первостепенное значение.

Вывод: покупать медные изделия следует только в строительных супермаркетах, с чеком и сертификатом. Самым лучшим качеством обладают изделия немецкого производства. Но и другие производители, в том числе отечественные, производят вполне качественные изделия. Разница – в цене. Так что выбор – за Вами.

Отожженную или неотожженную трубку выбрать – значения не имеет, обе достаточно прочны для применения в климатической технике. Но если Вы будете монтировать систему сами, лучше выбрать кондиционерную отожженную трубу – ее преимуществом является гибкость — можно купить заготовку нужной длины и согнуть в нужных местах, не придется соединять между собой короткие куски из хлыстов.

Для чего нужна изоляция

Особенности эксплуатации сплит-систем обусловливают необходимость изоляции медных труб. Если ее не использовать, то из-за перепадов температур снаружи и внутри труб образуется конденсат, а сам хладагент перегревается или замерзает.

Защита медных труб осуществляется с помощью гибких рукавов из вспененного полиуретана, каучука или полиэтилена. Изоляция продается в бухтах или прутках 2 м черного и белого цветов.

Рекомендуем ознакомиться: ППМ (пенополимерминеральная) изоляция для трубопроводов

Особенностью изоляции медных труб является низкая удельная теплопроводность — до 0,036 Вт/мК, а также способность выдерживать температуры в диапазоне -150…+150°С. Этого вполне достаточно для функционирования сплит-системы в круглогодичном режиме.

Как правило, изолирующие материалы идут в комплекте с медными трубами и кондиционером при продаже. Кроме того, их можно приобрести отдельно в любом строительном магазине.
