Мауэрлат для двухскатной крыши своими руками: делаем крепление мауэрлата двухскатной крыши по инструкции

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:

Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

1. Измеряют расстояние между противолежащими частями мауэрлата.
2. Полученную величину делят пополам и отмечают середину пролета.
3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

• подготовку;
• установку стропильной системы;
• укладку гидро-, тепло- и пароизоляции;
• монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

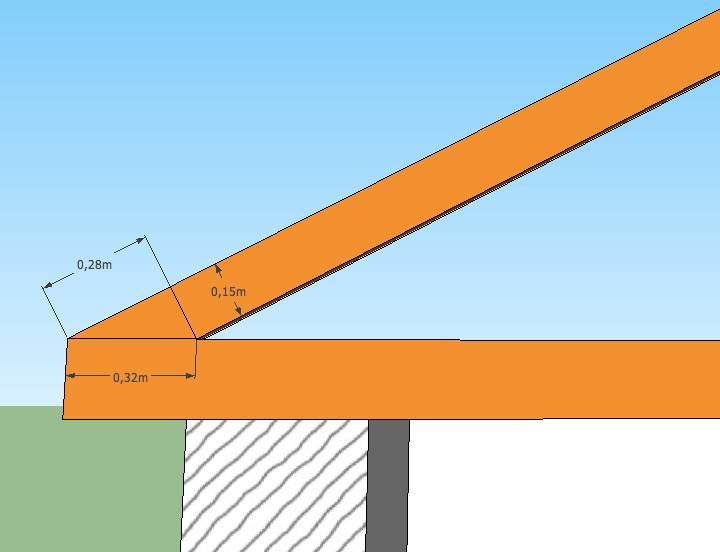

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

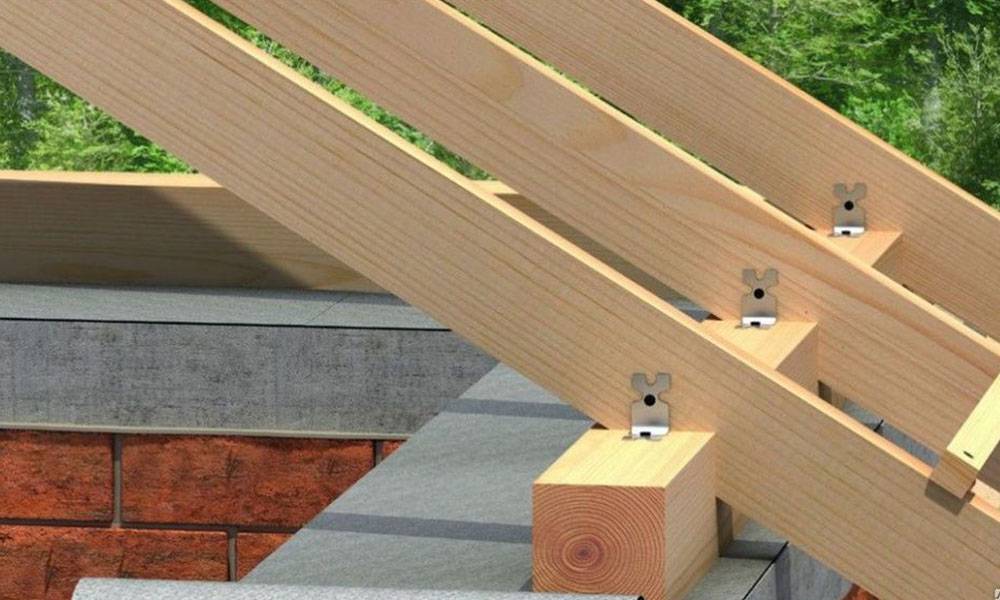

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

• для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
• гибкая черепица, ондулин, рулонная кровля — сплошной настил;
• асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

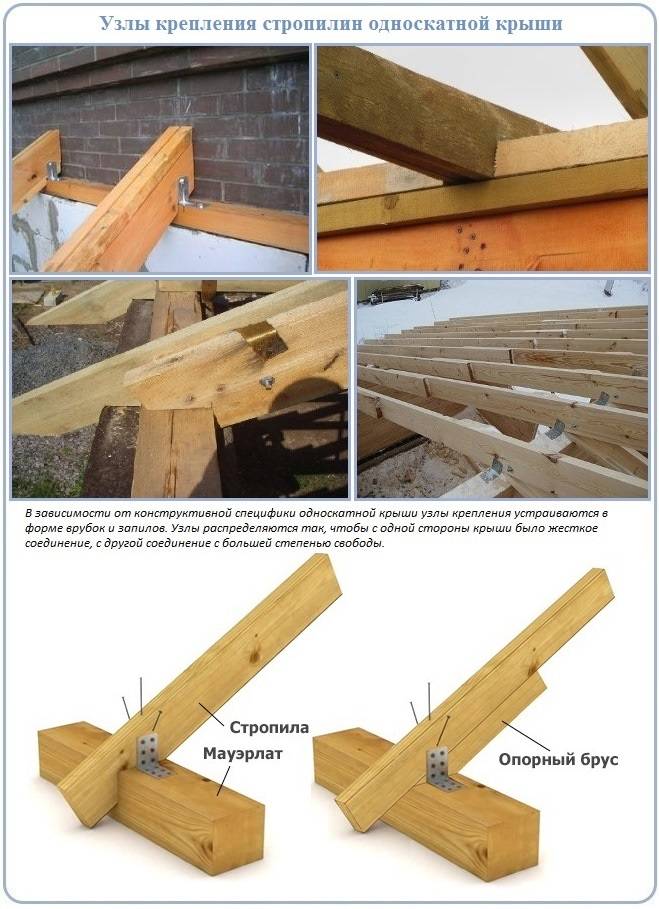

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

• Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

• Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250

Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью

Существует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300÷500 мм выше балок чердачного перекрытия.

Крепление стропил в коньке

Ограждающие конструкции испытывают большие колебания температуры и влажности, поэтому стропильная система должна иметь возможность компенсации деформаций. Если все детали будут связаны между собой жестко, изменения их размеров могут привести к нарушениям геометрии и негативному воздействию на другие части здания.

Чтобы правильно соединить стропила и мауэрлат, нужно учитывать все факторы и подобрать оптимальную конструкцию конькового узла:

• Если в нижней части стропила закреплены жестко, то в коньке должна оставаться некоторая степень свободы. Для этого балки не фиксируются к коньковому прогону, а как бы наслоняются. Между собой они могут крепиться различными способами — врубкой, гвоздями, накладками.
• Когда нижнее соединение подвижное, конек должен прочно скреплять все детали воедино. В этом случае в верхней точке создается жесткое защемление, исключающее смещение в узле.

В висячих системах коньковый опорный прогон отсутствует. Все составляющие ферм соединены максимально жестко.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

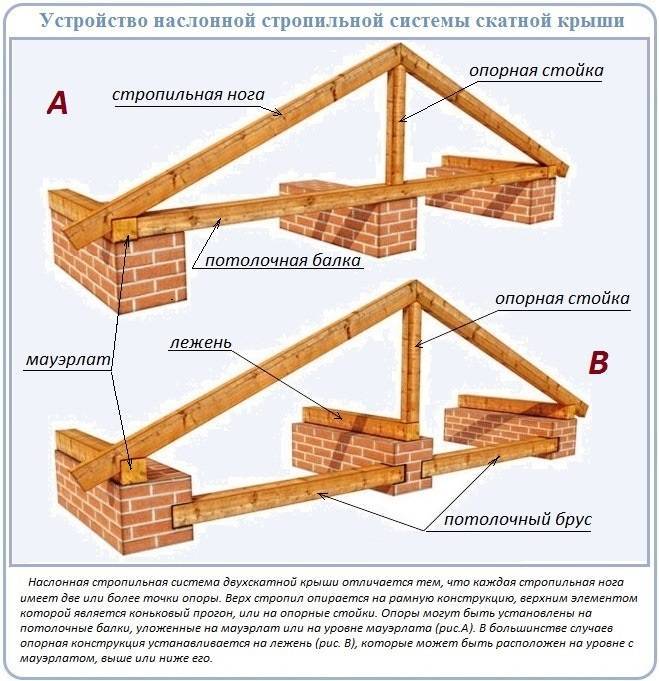

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

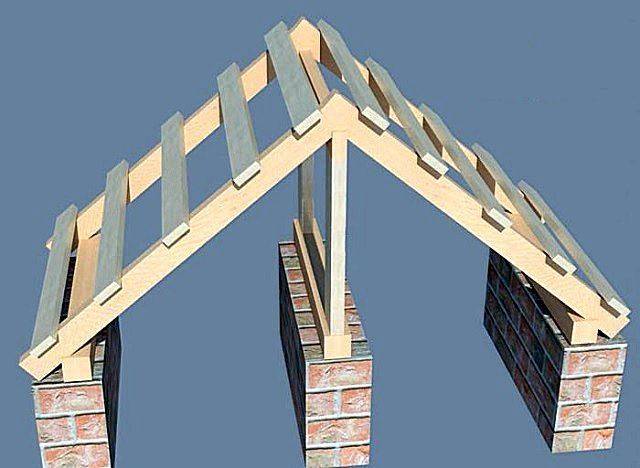

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

1. Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
2. Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.
3. Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогонаИсточник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крышиИсточник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки

Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Монтаж стропильной системы (пошагово)

Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.

1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.

2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.

3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.

4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.

5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.

Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка

Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра

Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.

6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.

7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

• без армопояса;
• монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

• Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
• Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
• Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
• Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

• Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
• Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.
