Летний душ своими руками с солнечным коллектором: пошаговые фото инструкции монтажа

Подготовка слива воды

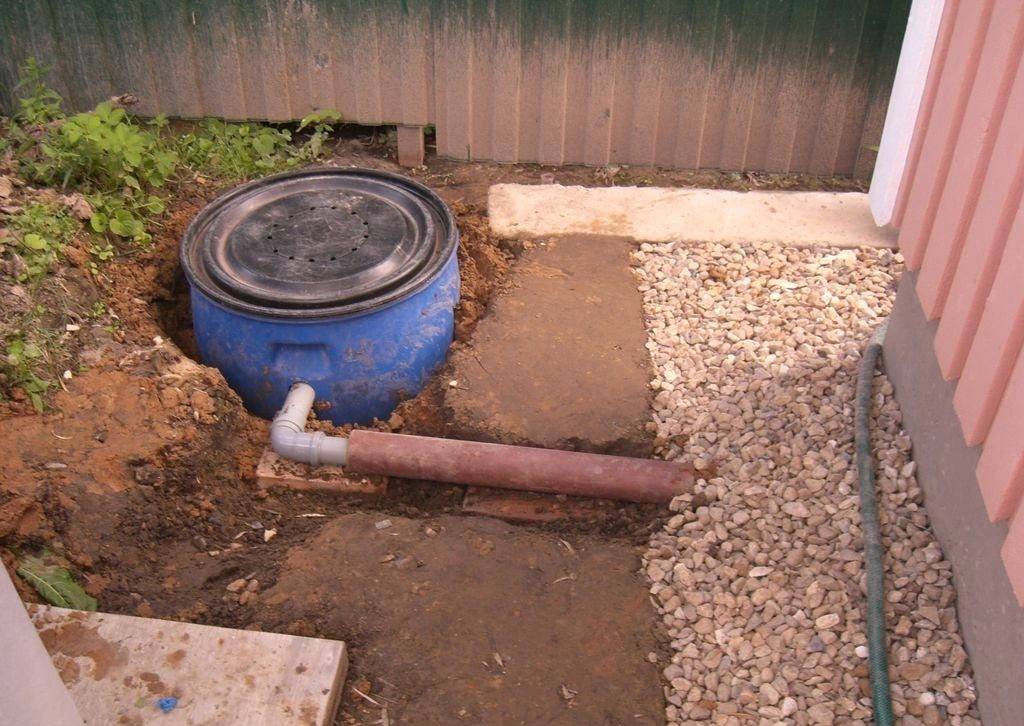

Необходимо собирать использованную воду. Здесь понадобится септик, который обычно располагают на расстоянии 1 – 2 метра от душевой кабины. Надо сделать сливную канавку или сливную трубу. Их ведут до септика.

Вырывается для приёма сливной воды котлован. В него устанавливается бочка, либо бетонное кольцо

Важное условие – герметичность. Ёмкость сверху обязательно накрывается, чтобы дождевая вода туда не попадала

С этой ёмкостью рядом, размещают ещё одну, но уже не герметичную Её устанавливают на гравий с песком. Они соединяются трубой между собой. Не всегда появляется возможность так обустроить этот слив. Можно подготовить обычную выгребную яму. Размером 2х3 м. На дно укладывается дренаж (щебень) обкладывают кирпичом стенки ямы.

При условии, что летним душем пользуются не часто, то можно сделать дренажный колодец под душевой кабиной. Для этого выкапывают яму, глубиной 2 метра, насыпают на её дно щебень, устанавливают пластиковую трубу с перфорацией и снова насыпают щебень и песок.

Яму засыпают этим материалом доверху. Затем укрывают и засыпают землёй. После такой подготовки устанавливают поддон на опалубке, в котором есть прорези для просачивания воды.

Душ на даче своими руками: чертежи и схемы с размерами

Для того чтобы сделать летний душ из профнастила нужен чертеж или, хотя бы, схема будущей постройки. Они не должны быть подробными — достаточно наличие основных размеров, ориентируясь на которые вы сможете распланировать покупку с материалами и дальнейшую работу с ними. Кроме того, наличие схемы позволяет спланировать технологию с этапы постройки.

Чертеж дачного душа, приведенный выше, представляет собой упрощенный вариант. На нем приведены не только размеры, но и схематический внешний вид душа. На схеме ниже приведена постройка меньшего размера с предполагаемой установкой бака на крышу, а также металлическим каркасом. Изготовление душа именно такой конструкции я и рассмотрю в этой статье.

Поиск подходящего места

Сначала нужно позаботиться о месте, имеющем отток воды. Мы не живем в пустыне, и не можем рассчитывать на то, что сколько воды выльется, столько впитает песок. Хорошо, если есть место, где вся вода сможет впитаться в землю. Конечно, это не участок соседа, если нет желания устроить конфликт. Подходящее место – небольшая возвышающаяся область, немного уединенная, где можно наслаждаться купанием не полностью одетыми.

Можно приобрести недорогой простейший стационарный садовый душ. Если нет желания, возможности подвести воду, можно использовать туристический вариант – емкость, заполняющуюся с крана, или без водопровода – из ведра.

Гораздо удобнее оборудовать во дворе настоящий душ, стоящий на ножках или забитый в землю. Простая садовая модель устанавливается на земле, поддерживается штативом. Конструкция изготовлена из пластика и алюминия. Регулируемая высота 1,80-2,45 м. Устройство оборудовано клапаном с регулируемым потоком воды. Насадка регулируется в вертикальной и горизонтальной плоскостях.

Вариант с двумя бочками

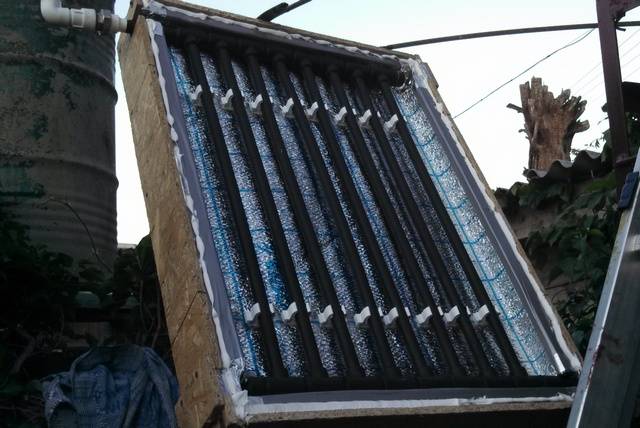

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

  • гофрированная «пятнадцатая» труба;
  • вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта. Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком

Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

Селективное покрытие для солнечных коллекторов

Независимо от того, какие конструктивные особенности будет иметь солнечный коллектор, эффективность его работы определяется селективным покрытием, влияющим на светопоглощающие способности теплоприемников.

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали, при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16, которые являются оптимальными.

Также при выборе следует учитывать и срок службы покрытия, который определяется способностью сопротивления таким негативным факторам, как влажность, воздействие солнечных лучей и высоких температур.

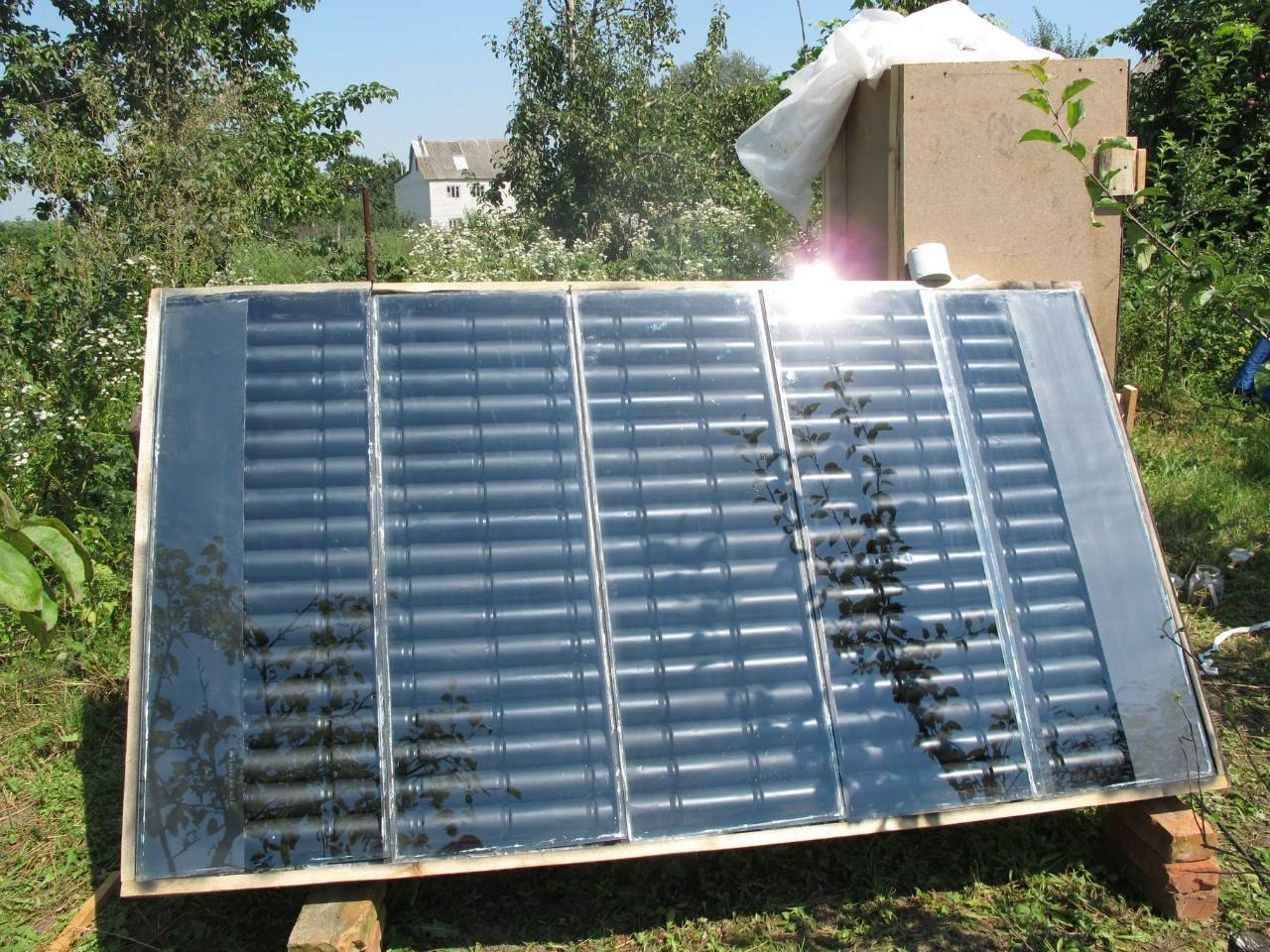

Какими достоинствами обладает солнечный коллектор из сотового поликарбоната

При кажущейся простоте коллектор демонстрирует хорошую эффективность и безотказно работает в условиях полноценного солнечного освещения. При этом:

  • конструкция имеет небольшой вес;
  • коллектор можно надежно установить на крышу дома или на хорошо освещенной поверхности участка;
  • устройство совершенно безопасно в эксплуатации и не оказывает влияния на состояние окружающей среды;
  • изготовление конструкции занимает немного времени и не требует серьезных вложений;
  • устройство можно подключать в работу так часто, как необходимо, не опасаясь дополнительных расходов и нарушений правил техники безопасности.

Душ с кабинкой из деревянного бруса и автомобильной покрышки

Самый простой и комфортный уличный летний душ можно сделать из деревянного каркаса и полиэтиленовой пленки, как на фото далее​.

Для работы нужны такие материалы:

  • деревянный брус: 50 на 50 на 3000 мм – 10 шт; 20 на 50 на 3000 мм – 10 шт.;
  • монтажные уголки на 90° – 36 шт; на 135° – 16 шт.;
  • саморезы разной длины от 1,5 до 10 см.;
  • петли;
  • пенополиэтилен для стен – 10 м;
  • профлист;
  • автомобильная покрышка;
  • бак для воды на 50 или 100 л.

Еще потребуется любое средство для обработки дерева от гниения.

Делать так:

Подготовить каркас кабины по предварительному чертежу. Этапы сборки есть на видео далее.​

Вырыть яму, установить в ней автомобильную покрышку.

На 4 блоках по периметру ямы установить кабинку.

Уложить пол из рейки.

Обработать каркас пропиткой для дерева от гниения. После высыхания обшить пенополиэтиленом кабинку.

Собрать каркас для крепления бака. Обшить его пенополиэтиленом, прикрутить к профлисту для крыши.

Провести шланг, закрепить лейку.

Повесить занавеску.

Кабинка готова. Делать ее просто, можно уложиться в 1-2 дня.

Душевая из профнастила

Кабинка для душа с металлическим каркасом и стенами из профнастила прослужит очень долго. Делать ее довольно просто, но для монтажа каркаса потребуется сварочный аппарат.

Для установки кабины нужно вырыть сливную яму и укрепить ее при необходимости. Кабинка вкапывается в землю ножками.

Для сборки кабинки нужны:

  • профильные трубы 30 на 30 мм для стоек по 220 см высотой;
  • профильные трубы 30 на 20 мм;
  • профнастил 200 см.

Делать так:

Нарезать заготовки для стоек и поперечин из труб, сварить их. Нужно оставить 15 см для ножек, затем общая высота от пола до крыши – 205 см.

  • Сварить каркас двери, посадить его на петли.
  • Зачистить все стыки.
  • Прогрунтовать и покрасить каркас.
  • Уложить пол из доски.
  • Обшить профнастилом стенки, дверь, оставив окошки.
  • Покрыть крышу оцинковкой.

Затем можно установить бак на крышу, прорезать отверстие, вывести шланг с лейкой. Внутри можно при желании  накрутить крючки или смастерить небольшую полочку.

Летний душ из металлического каркаса с распашной дверью и тентом из полипропилена

Если есть возможность самому сварить металлический каркас, то можно сделать надежный летний душ с тентовым покрытием. Обшивку стен можно менять по мере износа, а каркас будет служить долго.

По желанию кабину можно установить на длительный срок в одном месте, тогда под ней нужно выкопать сливную яму. При этом придется уложить пол или  сделать поддон со сливом. Если нет желания делать яму, кабинка может быть переносной с баком меньшего объема.

Для работы нужно:

  • металлическая труба 40 на 25 мм;
  • полипропиленовая пленка с люверсами по краям;
  • бак-крыша 115 на 115 см матового черного цвета, чтобы хорошо прогревалась вода.

Очередность​ действий следующая:

Нарезать металлическую трубу и сварить каркас по чертежу.

Сварить дверь и посадить на петли.

Сверху наварить перекладины для каркаса под бак для воды.

Обтянуть каркас полипропиленом с люверсами при помощи веревки. Дверь можно тоже обтянуть пленкой.

Установить сверху бак-крышу. Он выполнен в форме квадрата 115 на 115 см. Его емкость 200 л.

Прикрутить к баку кран с рассеивателем.

Кабинка готова. Внутри можно повесить легкую пластиковую полочку. Устанавливается кабина на грунт, вкапываются ножки для надежности.

Это очень  простой и быстрый вариант того, как можно сделать летний душ на даче или в походе своими руками из самых простых подручных материалов. Все эти материалы не сложно взять с собой, так как они занимают мало места и почти не имеют веса, а бутылка от воды летом найдется всегда.

Post Views: Статистика просмотров
2 786

Строительство летнего душа

Ниже мы рассмотрим варианты постройки конструкции на основе готового комплекта, легкого деревянного каркаса с обшивкой деревом, металлического каркаса с обшивкой профнастилом и капитальной постройки.

Дачный душ своими руками из готового комплекта (с подогревом)

Данное руководство построено на основании видео от производителя легких конструкций «Уральская Усадьба Теплицы».

Комплект состоит из металлических рам и арок, выполненных из квадратного профиля 20х20 и 20х40 мм с окраской порошковым способом. Обшивка – поликарбонат 4 мм.

Размеры сооружения не указаны, поскольку у разных производителей они сильно отличаются!

Сборка основания под летний душ. Использован брус сосновый 100х100 мм, обработанный антисептиком.

Собирается каркас изделия. Уже в собранном виде он крепится к основанию через монтажные отверстия на пластинах, приваренных к стойкам.

Выполняется обшивка каркаса листами сотового поликарбоната

Важно: на углах кабинки листы монтируются внахлест, с заходом на угол. На крышу ставятся прозрачные панели, на стены – матовые. Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом

Закругленная крыша обшивается согнутым и уложенным на дуги каркаса листом.

В обшивке прорезается место для подвода шланга к накопительному баку.

Устанавливается бак. Его размеры известны заранее (бак входит в комплект), поэтому посадочное место также подготовлено загодя.

Установленный в вертикальном положении каркас с обшивкой крепят к основанию, монтируют душевую лейку с шлангом, устанавливают на пол трап из реек. Трап для душа съемный, его можно заменить.

В последнюю очередь навешивается дверь и устанавливается внутренняя защелка.

Душ с раздевалкой на основе металлокаркаса готов!

Аналогично можно построить модель с обшивкой профлистом, пластиком или любыми другими листовыми материалами. При использовании непрозрачной обшивки необходимо предусмотреть возможность освещения через прозрачную крышу или отказаться от крыши вовсе.

Вариант каркаса с размерами.

Строительство летнего душа на даче из дерева

Еще один удачный для самостоятельной постройки вариант – из дерева.

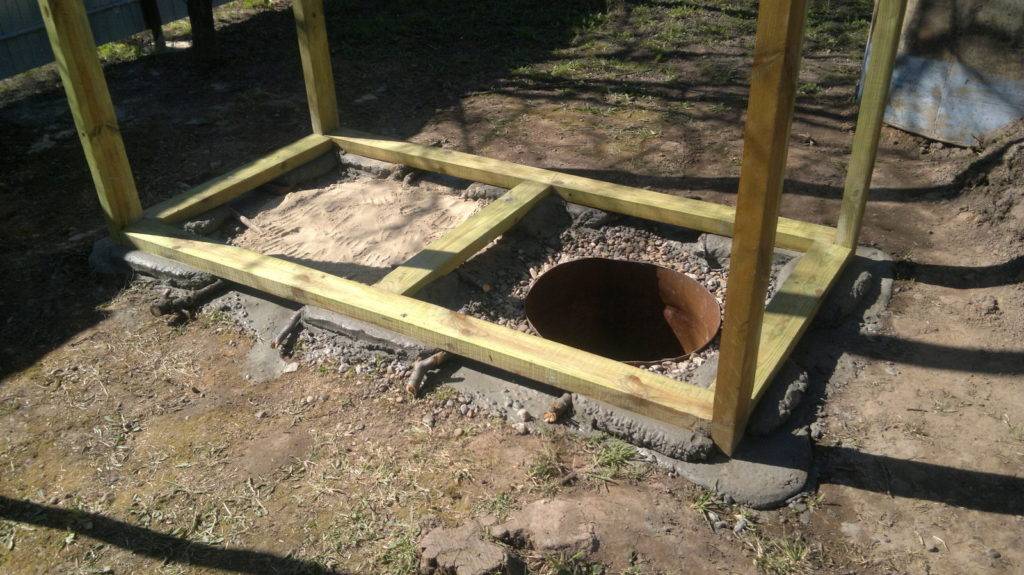

Поскольку устраивать конструкцию непосредственно на грунте не всегда удобно, в данном случае каркас собран с опорой на железобетонные панели.

Для основания использован брус 100х100 мм, для стоек – такой же брус с пазами на двух сторонах для дальнейшей укладки наборных планок. Паз расположен в трети ширины от внешней стороны бруса.

Закрывающие пространство между стойками планки набираются постепенно, снизу вверх, при этом постоянно проверяется расстояние между стойками и их вертикальность, поскольку вверху они пока не скреплены.

После того, как требуемая высота стен достигнута, вместо части планок монтируются панели из прозрачного материала – в данном случае поликарбоната. Они обеспечат достаточную освещенность.

После установки этих «окошек» ставят еще по планке – для увеличения жесткости конструкции и упрощения монтажа крыши.

Чтобы между планками и панелями из поликарбоната не было щелей, в планках также выбирают паз по ширине панели с небольшими зазорами.

Собранный отдельно трап крепят с помощью уголков внутри почти готовой конструкции.

Отдельно собирают также крышу с учетом размеров плоского бака.

Крышу с закрепленным баком и кровлей из поликарбоната ставят на место.

Как и в предыдущем способе последний этап – установка двери.

Капитальный душ на даче своими руками

Ниже представлено несколько схем устройства такого сооружения.

Здесь использованы бетонные (можно заменить винтовыми) сваи, деревянный каркас. Еще один вариант основания – бетонные блоки. Бак монтируется под двускатной крышей, стены поверх каркаса обшиваются вагонкой или другим подходящим материалом. Кровля выполняется из металлочерепицы, профнастила, поликарбоната.

Похожая конструкция с плоской крышей и деревянным каркасом, стойки которого установлены на бетонные пластины или блоки.

Совсем маленький душ с деревянными стойками, частичной обшивкой на бетонном основании с угловыми короткими сваями или блоками.

Дачный душ своими руками на бетонной плите-фундаменте. Если планируется использовать металлический каркас, заранее планируются закладные в фундаменте на месте будущих стоек. Обшивка в этом варианте – поликарбонат, профнастил, дерево.

К любой из представленных выше конструкций можно подключить нагреватель или сразу установить бак с нагревом воды.

Вариант с двумя бочками

Что потребуется для гелиоколлектора (в данном примере площадь 1 кв. м):

  • гофрированная «пятнадцатая» труба;
  • вода будет поступать в цистерну на 160 л с утеплением пенофолом в 1 см.

Перепад между точкой забора и входа в коллектор — 2 м.

Точка сброса воды перенесена из верхней на нижнюю треть бака. Так теплый и холодный слой лучше перемешиваются. Достигается +45… +50° в солнечные дни, в пасмурные — +35° C.

Две бочки по 160 л обвязываются полипропиленовыми трубами — с ними легче работать, чем с металлопластиковыми. Система работает на термосифонном принципе, конвекции: горячая жидкость идет вверх, холодная вниз. Насос, соответственно топливо или электричество, не требуется, циркуляция происходит сама собой.

Сооружают раму из трубы для гелиоколлектора, наклон 45°, ориентация — строго на юг. Делают подставки для бочек.

Бочку для горячей воды можно оснастить ТЭНом, чтобы не остаться без воды в пасмурные дни. На дне этой емкости 3 выхода: 2 для магистрали от солнечного коллектора (теплую воду закачивает в бак, холодная возвращается в него). Третий вывод — для смесителя душа. Трубы, дополнительно утепленные, соединены американками, то есть их можно разъединить при потребности, не повредив элементы, простым откручиванием. А также так удобнее собирать систему прямо на месте.

От баков к смесителю проложены обычные садовые шланги, утепленные вспененным полиэтиленом, они зафиксированные на штуцерах обычными хомутами. Перед смесителем эти шланги объединяются: ставят шунт с шаровым краном. Этот элемент — для комфорта: если закончится теплая вода, на шунте можно открыть вентиль и уровень жидкости в цистернах выравнивается, а при ее подаче обе бочки заполняются одинаково, отпадает потребность в раздельном наполнении.

Кран после наполнения баков перекрывается. Дальше система функционирует так: холодная жидкость поступает в коллектор через его нижний патрубок, расширяется при нагреве в нем, поднимается и посредством верхнего патрубка идет к накопительной цистерне, а оттуда в душ

Важно, чтобы бочки были расположены на 0.5–1.5 м выше коллектора. Надо организовать забор воды из теплых верхних слоев, для чего заборный гофрированный шланг (можно взять от стиральной машины) снабжают поплавком из пенопласта

Для мониторинга количества жидкости в бак для теплой воды (теплоаккумулятор) врезается прозрачная трубка с черным поплавком. Цистерны утепляют пенофолом — 2 слоя по 5 мм. Теплую емкость накрыли кругом из ЭППС толщиной в 5 см.

Указанное выше утепление не особо эффективное, его можно применить на период подготовки более основательной отделки, состоящей из минваты 100 мм, пенопласта 5 см. Данный элемент чрезвычайно важен: бочка будет работать по принципу термоса, за сутки охладится всего на несколько градусов, что даст возможность использовать теплую жидкость ночью.

Как функционирует система: пример из реального опыта

Описанная выше система солнечного коллектора с душем отлично показала себя даже не в особо теплом, сравнительно с Югом, климате Подмосковья. С вечера баки наполняются 120–130 литрами. Солнце начинает нагревать их и гелиоколлектор в 8:30 или раньше. В нашем случае до этого времени падала тень от дома. К 18:00 лучи начинают ложиться по касательной – КПД снижается.

Итог: 120 л, заливаемых из колодца с t° +8 при t° воздуха в +22…+24, к 15:00 прогреваются до +45° C. К 17:00 — до +52° C. В облачные дни при t° среды 18–20° C достигается +35° C. Нагрева вполне хватает для хорошо теплого душа. Надо учесть, что утепление можно улучшить. За 5 мес. экономия на счете за электроэнергию достигает 3500 руб.

Как сделать солнечный коллектор отопления своими руками?

Сделать такое устройство своими силами совсем не сложно. Приводим общую инструкцию по сборке коллектора для радиаторного отопления:

  1. Из стальных труб необходимо сделать радиатор – главный элемент солнечного коллектора. Обычно берут несколько отрезков труб большого диаметра и соединяют их перемычками из более тонких. Готовую деталь необходимо окрасить черной краской.
  2. Далее из фанеры или ДСП нужно сделать ящик, стенки и дно которого оклеиваются пенопластовой или минераловатной теплоизоляцией. Снизу на дно ящика для прочности набиваем несколько брусков, а с внутренней стороны – также на дно – поверх теплоизоляции укладываем лист из оцинкованной стали (кровельное железо). На этот лист (его также нужно выкрасить в черный цвет) и будет уложен радиатор, прикрепляемый хомутами.
  3. Сверху ящик необходимо накрыть стеклом, которое укладывается на силиконовый герметик.
  4. Теперь нужно изготовить аванкамеру, которая будет поддерживать в системе небольшое давление (эдакая водонапорная башня в миниатюре). Это просто металлическая емкость объемом около 40 л, которая снабжена поплавковым краном, выходным патрубком с шаровым краном (в нижней части) и аварийным переливом. От него впоследствии будет выведена труба в канализацию.
  5. В качестве накопительного бака будем использовать стальную емкость объемом 150 – 400 л, также снабженную патрубками и аварийным переливом. Ее необходимо оклеить пенопластом или минватой. Можно поступить иначе: емкость устанавливается в фанерном ящике, а пространство между ней и стенками засыпается песком или керамзитом.
  6. Аванкамера и накопительный бак устанавливаются в чердачном пространстве, причем аванкамера должна располагаться выше накопителя не менее, чем на 0,8 м.
  7. Радиатор устанавливается на крыше так, чтобы лучи солнца падали на стеклянную крышку перпендикулярно. При этом он должен быть ниже накопителя хотя бы на 0,7 м.
  8. Поплавковый кран аванкамеры необходимо подключить к водопроводу полудюймовой трубой. Для соединения между собой всех устройств (аванкамера – радиатор – накопитель) и подачи горячей воды к смесителям используются дюймовые трубы.

Первоначальное заполнение системы водой необходимо производить через патрубок в нижней части радиатора до тех пор, пока из перелива аванкамеры не польется вода.

Благодаря этому удастся избежать образования воздушных пробок. Теперь можно открывать кран на выходном патрубке аванкамеры и пользоваться коллектором.

Коллекторы на крыше после монтажа

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.


Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора. Для солнечных коллекторов есть несколько важных характеристики:

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Из радиатора холодильника

В сети есть описание самодельного гелиоколлектора с радиатором холодильника. Процесс изготовления в целом описан нами выше, напомним кратко основные моменты:

  1. Во внутреннею поверхность плотно закрытого утепленного короба можно ставить отражающий материал (фольгу), но тут он закрепляется на черном резиновом коврике. Это также эффективный вариант, так как темный цвет лучше притягивает лучи, аккумулирует тепло.
  2. Внутрь корпуса помещаем змеевик, накрываем стеклом (можно использовать шурупы как упоры), размещаем так, чтобы лучи падали под прямым углом.
  3. Подключаем ПП трубами ввод для холодной и выход к баку душа для теплой воды. А также подводка может быть самой элементарной — из гибких, резиновых шлангов.
  4. Бак душа — любая подходящая емкость.

Особенности сборки систем с применением солнечного коллектора

В проектировании автономных систем для горячего водоснабжения и отопления на базе солнечных коллекторов следует всегда предусматривать наличие накопительного бака, который будет выступать в качестве аккумулятора тепловой энергии. Это связано с неравномерным как поступлением энергии, так и ее расходом.

Существуют следующие проверенные на практике схемы подключения в систему солнечного коллектора.

  • С естественной циркуляцией. В данной схеме накопительный бак располагается выше уровня солнечного коллектора.

  • Схема для отопления дома с участием солнечного коллектора.Интенсивность солнечного излучения зависит от географической широты. На северных широтах России его может быть недостаточно для обогрева помещения в зимних условиях. Наиболее эффективна его работа будет в паре с традиционным источником тепла, работающего на твердом топливе или газе. В представленной ниже схеме отопительный котел обозначен за номером 12.
  • Схема использования гелиоустановки для одновременного снабжения дома горячим водоснабжением и отоплением.Отличительной особенностью этой схемы является наличие дополнительной накопительной емкости. Ее необходимость вызвана разделением питьевой воды и технической, поступающей исключительно в систему отопления.
  • Солнечный коллектор как источник подогрева воды в бассейне.Солнечный коллектор позволяет поддерживать оптимальную температуру в бассейне в течение всего времени суток.

3. Советы по выбору водяного бака

Простейший способ обеспечить подачу воды – это установить на крыше душа пластиковый бак или старую железную бочку, покрасить ее в черный цвет для увеличения скорости нагрева воды солнечными лучами, и подвести к нему шланг, с помощью которого в бак будет поступать вода. Наличие шланга для подачи воды обязательна, особенно если объем бака 100 и более литров. Недостатком баков с естественным подогревом является то, что в прохладное время года их использование проблематично. Поэтому многие отдают предпочтение бакам с подогревом. Есть три вида таких систем:

  • Бак из металла, внутри которого расположен нагревательный тэн. Преимуществом такой конструкции является наличие насоса, который обеспечивает постоянную подачу воды. ТЭН постоянно поддерживает заданную температуру и не дает воде остывать. Таким образом, в любое время вы будете иметь доступ к горячей воде. Недостаток очевиден – при отсутствии водопровода на даче такой бак бесполезен.
  • Бак из оцинкованной стали, который предназначен для низких душевых. Он имеет плоскую форму и короткую встроенную душевую лейку. Объем его составляет 100 и 200 литров. Работает такой бак по типу бойлера и нуждается в постоянном водоснабжении.
  • Более простая разновидность – пластиковый бак с подогревом. Он обладает компактной формой и малым весом, что значительно облегчает его установку. Система не нуждается в постоянной подаче воды, что является и плюсом, и минусом одновременно. Потому что выходит так, что нагревательный элемент в этой конструкции должен отключаться после нагрева.

Установка выбранного бака может производиться двумя способами – размещение бака непосредственно на крыше кабины или на специальном каркасе. Второй случай рационально использовать, если объем бака внушительный, а постройка может не выдержать его вес. Достаточно сделать каркас из старых железных труб над крышей душа или из деревянных брусьев. Такой способ размещения поможет избежать значительных теплопотерь и ускорить время нагрева воды.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.


Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
