Ленточный фундамент: типы и особенности

Особенности возведения фундамента из блоков

Устройство и виды

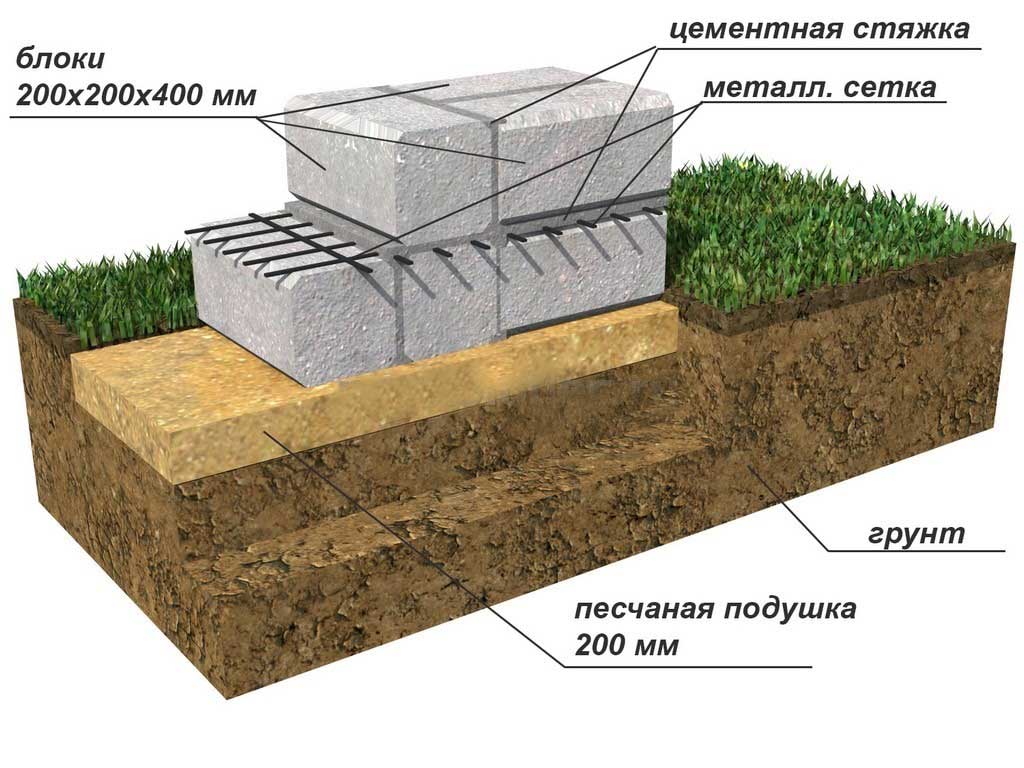

Оптимальное устройство блочного фундамента обычно выглядит следующим образом:

1. Песчаная подушка, которая кладется прямо на грунт.
2. Бетонное основание с арматурой.
3. Слой гидроизоляции.
4. Асбестцементный лист с гладкой поверхностью.
5. Бетонные блоки, в зависимости от технологии они укладываются в 2-3 ряда.

Использование блоков позволяет возводить две основные разновидности фундаментов:

• Столбчатые конструкции считаются бюджетным вариантом. Использовать эту технологию целесообразно в регионах с суровым климатом, где отмечается значительная глубина промерзания почвы, а также с песчаной почвой или при ее повышенной кислотности. Обычно они возводятся при строительстве бань, хозяйственных построек или щитовых домов.
• Ленточные конструкции подходят для строительства небольших жилых зданий, обладающих незначительным весом, например, дачных коттеджей.

Достоинства и недостатки

Кроме уже названной ценовой доступности, возведение блочных фундаментов обладает следующими положительными сторонами:

1. Возможность выдерживать воздействие не только сильных морозов, но и резких изменений температурного режима. Подобная морозоустойчивость достигается путем добавления в основной материал блоков специальных присадок, что делает возможным их использование даже в регионах с экстремальными климатическими условиями.
2. Повышенная степень устойчивости перед различными химическими веществами и агрессивными средами. Это позволяет использовать блоки при строительстве на участках с почвой, отличающейся высокими показателями кислотности.
3. Внушительная прочность материала, что повышает его надежность и эксплуатационный срок фундамента.
4. Широкий ассортимент, позволяющий подобрать блоки различных форм, размеров и составов.

Несмотря на такое количество достоинств, материал не лишен и определенных отрицательных сторон, которые заключаются в следующем:

• Использование крупных габаритов предполагает задействование строительных бригад и специальной техники, что добавляет дополнительные финансовые траты и усложняет технологию возведения.
• Необходимость заделывания всех швов и зазоров, в противном случае основание постройки будет разрушаться, а в здание начнет проникать холод и сырость.
• Прочность является довольно высокой, но она все равно ниже, чем у монолитной конструкции.

Принципы укладки ленточных фундаментов из железобетонных блоков

Фундаменты такой разновидности есть смысл устанавливать на тех видах почв, которые способны выдерживать большое давление, создаваемое весом строения. Если же грунт склонен к вспучиванию и размыванию в результате выпадения осадков, к чему относятся главным образом глины и суглинки, придется выбрать другую конструкцию фундамента. В случае если грунт неоднороден, такое устройство основания здания вполне может выдержать давление, особенно при наличии соответствующей опорной подушки. Железобетонные блоки производятся с использованием цемента высоких марок и качественного металлопроката, поэтому обладают достаточно высоким запасом прочности.

Устройство ленточного фундамента.

Железобетонный фундамент, набранный из плит, имеет вид ленты одинаковой ширины и высоты, проходящей по всему периметру планируемой постройки, а также под всеми несущими стенами и внутренними сооружениями капитального типа. При этом можно использовать блоки ЖБИ различных размеров, но уложены они должны быть обязательно вперевязку, чтобы не допустить появления вертикальных трещин фундамента. Стандартная высота таких блоков составляет 60 см, а длина 240 см. Сегодня производятся и блоки длиной 120, 90 и 80 см. Ширина блока может составлять 30, 40, 50 и 60 см. Кроме того, блок может иметь горизонтальные или вертикальные внутренние полости, а также ребристую поверхность. Это снижает их вес и себестоимость, но отрицательно сказывается на прочности, поэтому устройство самых надежных ленточных фундаментов производится из монолитных железобетонных блоков.

Типы оснований

Монолитный железобетонный фундамент бывает таких типов:

Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают).
Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.

Так выглядит классический тип монолиткиИсточник ownhouse.pro

• УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
• Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.

Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.

Монолитные фундаменты делятся на классические, русские, УШПИсточник misterbuilder.ru

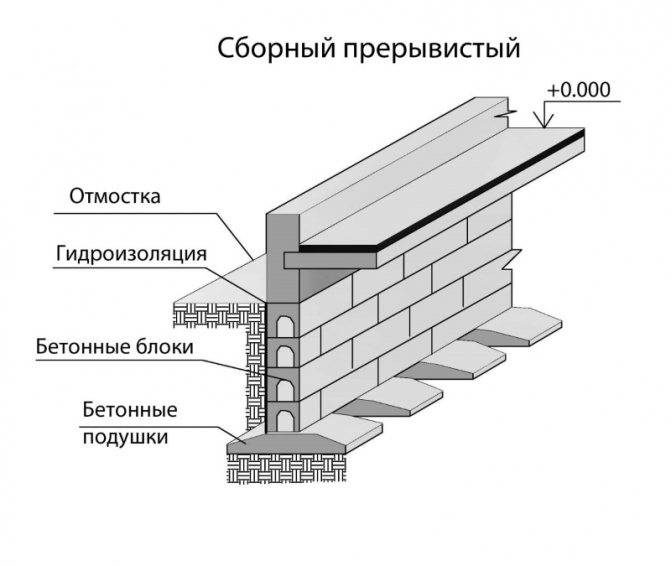

Фундамент с помощью блоков

Для кладки лент из отдельных блоков, стройматериалы располагают перпендикулярно разбивочным осям. Предварительно потребуется установить маяки из этих же блоков на углах и пересечении осей. Уровень устанавливается нивелиром. Кладка остальных блоков осуществляется и по обрезу нижнего ряда, и по разбивочной оси. В вертикальное пространство между блоками укладывается бетонный раствор, укрепляемый прутьями арматуры толщиной 20 мм. Излишки стали и раствора убираются сразу, чтобы они не мешали дальнейшей кладке гидроизоляции.

В местах, предусмотренных для проведения коммуникаций, оставляются зазоры между блоками. Трубы из пластика или металла сразу же заливаются раствором и покрываются гидроизоляцией снаружи. В качестве гидроизоляционного слоя можно использовать битумную мастику или рубероид. На блоки укладывается бетонный пояс из арматуры, что позволит достичь ровной поверхности лент и избежать скоса здания. Фундаментом сборного типа могут выступать блоки пустотелые, монолитные без пазов или с ними.

Виды

Ленточный фундамент в сборном виде подразделяется на несколько типов:

1. Мелкозаглубленный без подушки.
2. Заглубленный без подушки.
3. Мелкозаглубленный с опорной прослойкой.
4. Заглубленный с опорной прослойкой.

Отличаются эти виды друг от друга по высоте уровня кладки, в зависимости от степени промерзания грунта в конкретной климатической зоне. Опорная подушка нужна, если земля отличается повышенной влажностью, например, глины и суглинки. Повышенная влажность постепенно поднимается к стыкам между блоками и стенам, в результате чего происходит смещение сборных элементов, образуются трещины на здании. Специальная прослойка позволяет избежать разрушения постройки от основания.

Этапы и технология

Первый этап строительства – расчеты фундамента:

• его высоты,
• глубины залегания,
• толщины стенок.

Глубина залегания должна быть на минимум 10 см ниже уровня промерзания грунта. Также проводится расчет количества:

• кирпича,
• арматуры,
• раствора и других материалов.

Точно рассчитать параметры основания помогают онлайн-калькуляторы. Но в любом случае ширина ленты должна быть больше ширины стен дома, минимум на 5-7 см.

После расчетов и закупки материалов начинается строительство фундамента:

1. Земляные работы. Проводится разметка участка, на ее основе выкапывают траншею под фундамент. Ее ширины должно быть достаточно для кладки, двух слоев гидроизоляции. Если грунт глинистый, основанию нужна отсыпка, что увеличивает ширину траншеи на 1 м.
2. Обустройство песчаной подушки – на дно траншеи выкладывается слой песка, утрамбовывается. Толщина слоя – от 10 до 15 см.
3. Гидроизоляция. Рекомендуется использовать полимерные материалы, но применяют и рубероид в несколько слоев. Листы материалов складывают в виде кармана, так, чтобы они полностью покрыли дно и стены траншеи, без швов.
4. Монтаж опалубки высотой 10 см – под заливку бетонной подушки, которая увеличивает несущую способность фундамента.
5. Армирование подушки – по желанию.
6. Заливка бетона.
7. Застывание бетона.
8. Выполнение кладки.

Кладку начинают с углов здания, с полным заполнением швов штукатуркой в нижней части фундамента. Для повышения прочности основания кладку армируют сеткой или штырями, через каждые 3-4 ряда.

Подходят такие материалы:

• геотекстиль;
• экструдированный пенополистирол;
• специальные цементные составы;
• битум.

Гидроизоляцией покрывается и верхняя часть фундамента, на которой возводят стены дома.

Последний этап – засыпка пространства между фундаментом и стенами траншеи мелкофракционным строительным мусором, песком, щебнем или гравием – этот слой выполняет функции дренажа. Поверх дренажа делают бетонную отмостку, под небольшим уклоном от стен.

Сооружение ленты под столбы

Тяжелый забор тоже нуждается в надежной опоре, которой и являются кирпичные столбы. Для них возводится ленточный фундамент – мелкозаглубленный.

При глубине промерзания грунта более 80 см выкапывается траншея глубиной 1 м, это же касается участков с высоким уровнем грунтовых вод, с пучинистой почвой. В остальных случаях достаточно глубины 50 см.

Этапы строительства:

1. Расчет параметров основания.
2. Копка траншеи с шириной на 20 см больше, чем толщина ленты.
3. Гидроизоляция – слой рубероида и полиэтилена.
4. Отсыпка песка слоем 5-7 см.
5. Отсыпка щебня слоем до 15 см.
6. Монтаж опалубки.
7. Закладка арматуры сечением 8-12 мм.
8. Заливка бетона.
9. Застывание бетона, демонтаж опалубки, строительство кирпичных столбов.

Столбы для забора можно строить и без ленточного основания. Но бетонная лента повышает прочность всей конструкции, обеспечивает ее правильную геометрию.

Условия применения

Условия применение — скальные или песчаные почвы.

Чтобы недостатки не стали причиной высоких затрат на сооружение фундамента, рекомендуется ознакомиться с условиями применения сборных железобетонных конструкций. Использовать сборную ленточную структуру под основание дома целесообразно, если:

для возведения постройки применяются тяжелые перекрытия из железобетона;стены строятся из кирпича, камня или бетона, плотностью 1200-1300 кг/м3 и выше;стенами цокольного этажа или подвала является фундамент;неоднородность грунта;обустройства лент на скальных или песчаных почвах с подземными водами на уровне ниже трех метров.

Сборные фундаменты ленточного типа не рекомендованы на илистых и торфянистых почвах с низкой несущей способностью.

Разновидности сборных оснований

На строительство кирпичного основания уходит очень много времени

Классифицировать фундамент можно по нескольким параметрам: материалу изготовления, глубине заложения. По первому признаку выделяют такие конструкции:

• Бутовые. В основе лежит природный камень (колотый или гладкий). Используют такой фундамент нечасто, так как прочность на сжатие у него невысокая.
• Бетонные. Для работы применяются ФБС блоки больших размеров, а также плиты. Преимуществом конструкции является скорость строительства. Однако ее возведение дорогостоящее. Причиной этому является использование специальной техники.
• Кирпичные. Для изготовления такой ленты применяют глиняный или керамический материал. В этом случае строительная техника не требуется. Работа занимает достаточно много времени, поэтому такой материал подходит только для мелкозаглубленного основания.

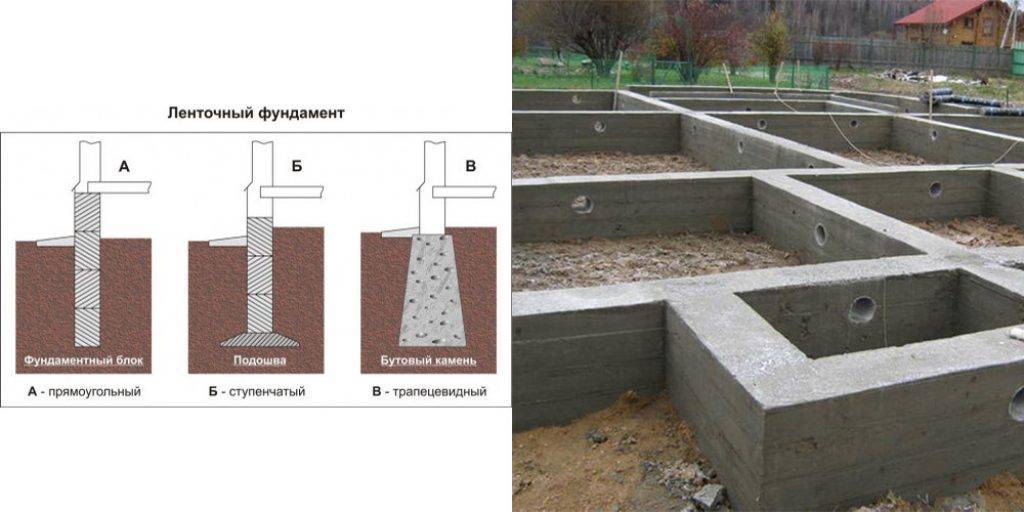

Ленточные фундаменты

Ленточный фундамент способен существенно сэкономить средства, если заменить им монолитную плиту. При этом снижаются расходы на материалы и на аренду техники (значительно меньший объем земляных работ, который может быть произведен и своими руками), а также на оплату труда ввиду меньшей трудоемкости.

Ленточный фундамент подходит для любого дома, включая тяжелые и дающие значительную нагрузку на опору строения из кирпича или блоков. При расчете расходов следует помнить о необходимости прокладки по периметру здания, в местах повышенных нагрузок, под внутренними несущими стенами. В зависимости от степени пучинистости грунта ленточный фундамент может быть мелкозаглубленным (для малопучинистых и непучинистых почв) или заглубленным (для среднепучинистых и пучинистых грунтов).

Опасность от пучинистости можно уменьшить при помощи качественной гидроизоляции фундамента дома

Это потребует расходов на дополнительные материалы, но позволит сэкономить за счет меньшего заглубления фундамента (что важно при строительстве своими руками) и уменьшения потребного количества бетона

Ширина ленточного фундамента определяется величиной нагрузки. В этом отношении возможность экономии обеспечивает монолитный фундамент с трапецией в сечении. За счет широкой подошвы она имеет большую несущую способность, но требует меньшего количества бетона для строительства.

Лента

Ленточный фундамент – это заглубленная железобетонная конструкция, которую прокладывают под внешними и несущими стенами здания. Ширина, высота и степень заглубленности может быть разной. От этих показателей зависит прочность, устойчивость и надежность фундамента.

Плюсы и минусы

Ленточный фундамент считается универсальным. Он подходит для строительства на разных грунтах и для различных архитектурных сооружений.

Он имеет следующие преимущества:

• высокая скорость возведения;
• возможность построить основание дома без привлечения строительной спецтехники;
• экономичность (за счет того, что основание прокладывается только под стенами, а не под всем зданием);
• возможность построить цокольный этаж или подвал;
• высокая прочность (массивная лента может стать надежной опорой для трехэтажного дома из кирпича).

Есть у этого варианта фундамента и свои недостатки:

• для строительства на торфяных и просадочных грунтах такой вариант не подходит;
• требуются точные предварительные расчеты.

Область и условия применения

Данный вариант основания подходит для строительства зданий из любых материалов высотой до 3 этажей. Причем строить с его применением можно практически при любых условиях участка. Ленты используются на площадках с выраженным рельефом, с преобладанием скальных пород, с высоким залеганием подземных течений и повышенной пучинистости грунта.

Согласно нормам, заложенным в СНИП, классические ленточные фундаменты могут без ограничений применяться на крупннообломных и скальных грунтах. При возведении зданий на других, менее устойчивых грунтах нужны тщательные расчеты, иногда требуется усиление конструкции.

На биогенных грунтах возведение ленточного основания считается нерациональным. Однако даже в этих случаях оно применяется. Но нужны определенные подготовительные работы – усиление грунта насыпным способом, замена слабых грунтов плотными сыпучими материалами, установка под лентой свай.

Ситуации предпочтения

Рассмотрим основные ситуации, когда стоит предпочесть заливку или кладку фундаментных блоков.

1. Заглубленный фундамент со средней нагрузкой на конструкцию (одноэтажные дома из кирпича, камня, шлакоблока или более высотные из пенобетона) можно сделать из ФСБ. Под более массивные здания предпочтительнее залить монолитное основание.
2. Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса. Лишь в регионах с устойчивыми грунтами можно применять блоки или даже бутовый природный камень.
3. Иногда целесообразно комбинировать две технологии . Подразумевается кладка ФСБ с созданием поверх нее усиливающего монолитного армопояса.

Как видим, преимущества, равно как и недостатки, есть у каждого способа устройства фундаментной ленты

Учитывая важность создания прочного фундамента в процессе строительства, желательно взвешенно подходить к выбору технологии и материала, прибегая к помощи профессионалов, которые бы просчитали и учли все нюансы в конкретной ситуации

Проектирование и чертежи

При выборе типа ленточного основания специалисты учитывают множество факторов, в том числе следующие нюансы:

• Степень промерзания грунта.
• Уровень нагрузки от будущего строения.
• Высота расположения грунтовых вод.
• Конструкция «ленты».
• Сейсмоактивность в выбранном для строительства месте.
• Особенности рельефа.
• Состав грунта, свойства отдельных слоев.

Малейшие ошибки в расчетах чреваты серьезными последствиями, от перекосов в ходе усадки здания до преждевременного разрушения целостности фундамента и самого строения.

Чертеж на конструкцию входит в состав документации на все здание. Посмотреть, как выглядят различные схемы установки фундаментных блоков, можно на иллюстрациях ниже.

Как выбрать

Перед тем как приобрести фундаментные блоки, нужно ознакомиться с их техническими характеристиками и узнать о производителях, которые выпускают их в регионе.

Ориентироваться нужно на следующие факторы:

• климат региона;
• тип грунта;
• этажность и высота постройки;
• планируемая толщина стен и перекрытий;
• общий вес сооружения;
• площадь основания.

Для промышленного строительства используют крупногабаритные фундаментные блоки из бетона тяжелых марок.

Для возведения частных построек типа коттеджей или гаражей используются малогабаритные железобетонные блоки.

Для дачи, имеющей каркас из легких строительных материалов: дерева или пеноблоков, неуместно тратиться на основательный фундамент, в этом случае можно использовать легкие фундаментные блоки из силикатного или керамзитового бетона. Облегченные ФБС можно укладывать вручную без использования специальной техники. Здесь уместны будут блоки с параметрами 20 х 20 х 40 см.

Для беседки или подсобного помещения можно выбрать газобетон.

Кроме того, при выборе необходимо обратить внимание на производителя

• Лучше, если блоки будут заводского производства, поскольку в этом случае они проходят многоуровневый контроль качества и соответствуют ГОСТу.
• Зарекомендовавший себя производитель не только предоставит весь пакет документов, но и предложит гарантию или рассчитает расход материалов.
• Для строительства жилых или крупногабаритных сооружений лучше приобретать блоки с запасом прочности, например, армированные.

Если технология производства не нарушена, то ФБС прослужат долго (до 50 лет). Исключение составляют блоки с добавками доменного шлака. Эти изделия со временем разрушаются, а не крепнут, поскольку шлак с течением времени разлагается. Поэтому приобретать ФБС такого типа можно только для временных или технических построек.

Важной характеристикой при выборе является геометрическая форма ФБС. Идеальная геометрия позволит оптимизировать расход цементного раствора и затраты на отделку

А также она улучшит качество соединительных швов

Самые лучшие показатели в этом плане у керамоблоков и пенобетона

А также она улучшит качество соединительных швов. Самые лучшие показатели в этом плане у керамоблоков и пенобетона.

Если рассматривать все характеристики в совокупности, то самыми выгодными по соотношению цена – качество являются керамзитобетонные изделия и пенобетон. При сравнительно невысокой стоимости они обладают высокими коэффициентами морозостойкости, отличными энергосберегающими свойствами, хорошей прочностью.

Ленточный фундамент кирпичного дома

Визуально фундамент ленточного типа полностью соответствует названию. Он имеет вид контурной железобетонной ленты, проходящей по периметру дома (под несущими стенами) и под внутренними перегородками. Ленточный тип получил широкое распространение благодаря следующим преимуществам:

Простоте исполнения.

Строительство ленточного фундаментаИсточник stroy-dom-pravilno.ru

Недостатками ленточного типа считаются такие его особенности:

• Затратность. Необходимы значительные материальные, временные и людские ресурсы.
• Ограничения. Ленточный фундамент не используется на некоторых типах почв. Также он накладывает ограничения на выбор архитектурной формы постройки. Глубина ленточного фундамента для двухэтажного дома определяется для каждого проекта индивидуально, исходя из его особенностей и характеристик участка.

Основа качества – правильно залитая бетонная смесьИсточник nearsay.com

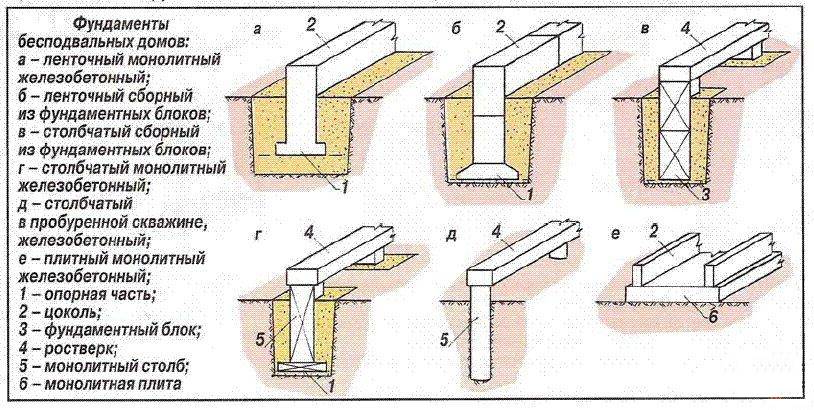

Различают несколько разновидностей фундамента ленточного типа:

• Монолитный. Цельная бетонная конструкция, самый прочный и потому самый распространенный вариант для кирпичных построек; вес сооружения на таком основании распределяется равномерно. По заданному периметру вырывается траншея, на дно укладывается подушка из щебня и песка, слой гидроизоляции, монтируется деревянная опалубка (ограничивающие поверхности). Устанавливается армирующий пояс (закрепленная особым способом стальная арматура). Раствор бетона заливается в опалубку и дополнительно уплотняется. Минус способа – приходится ждать, пока бетонная смесь застынет и окрепнет.
• Сборный (блочный). Готовые железобетонные блоки укладываются в порядке, заданным проектом, в траншею и фиксируются. Минус способа – необходимость применения спецтехники для перемещения отдельных элементов. Сборное основание менее прочное, чем монолитное
• Мелко-заглубленный. Для двухэтажных построек из камня или кирпича не подходит, поскольку уходит в грунт чуть более, чем на полметра.

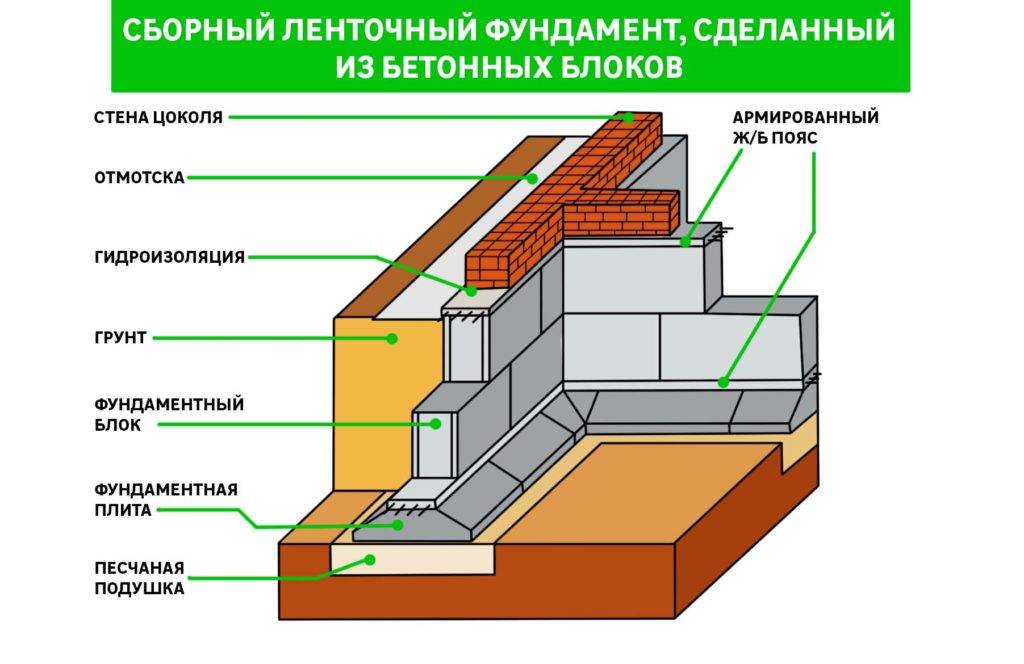

Схема сборного ленточного фундаментаИсточник remoo.ru

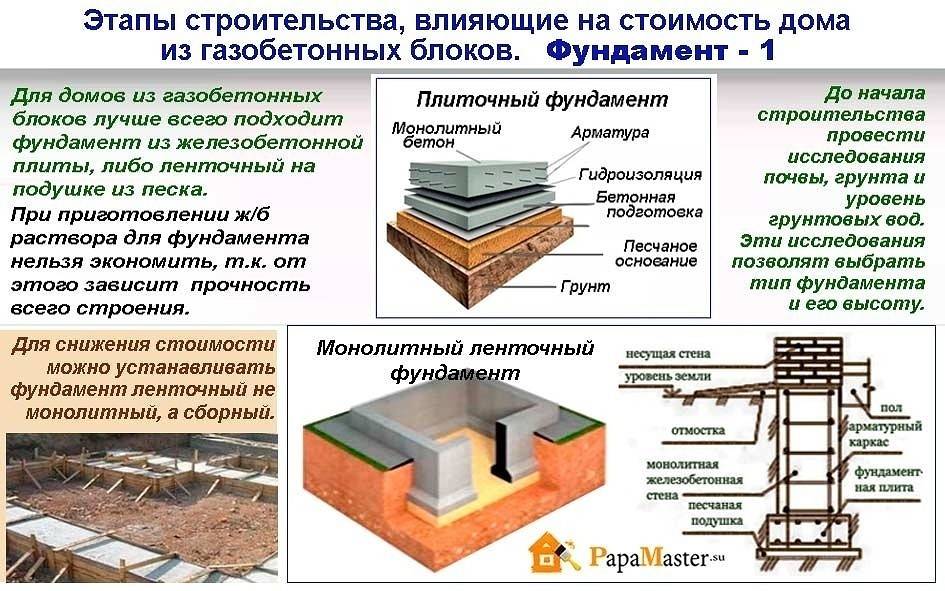

Монолитный фундамент может обустраиваться двумя способами:

• Если проект дома предусматривает подвальное или цокольное помещение, то на первом этапе роется котлован, на дне которого сооружается армированный бетонный слой. После его затвердевания возводятся подвальные стены. Такое основание получается самым надежным; оно рассчитано на двух- и трехэтажные постройки из кирпича.
• Если проект двухэтажного дома из кирпича не предусматривает подвал, обустраивается стандартное ленточное основание. Его глубину определяют, увеличивая глубину промерзания грунта на 30-40 см.

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих — монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Ленточный фундамент с буронабивными сваями

Ленточный фундамент на буронабивных сваях – отличный вариант для строений небольших площадей, легких каркасных конструкций, хозяйственных пристроек и т.д.

При правильных выверенных расчетах ленточного фундамента на сваях сооружение будет радовать своего владельца на протяжении долгого периода, без повреждений и перекосов конструкции.

Такой тип основания несложно выполнить самостоятельно без привлечения спецтехники. Устройство предусматривает углубления, куда устанавливаются элементы фундамента – сваи. Ямы под сваи бурятся ручным буром.

Популярность данной конструкции для возведения легких построек объясняется наличием следующих плюсов:

• приемлемая цена;
• не нуждается в выравнивании участка;
• допустима укладка ниже уровня промерзания почвы;
• экономичность и легкость возведения.

Данный тип фундамента предполагает устройство ростверка. Он может быть висячим либо заглубленным. В первом случае между ростверком и грунтом делается небольшой промежуток, благодаря чему основание становится выше уровня грунта. При заглубленном исполнении ростверк уходит в почву на 2 см, а поэтому понадобится дополнительно устройство гидро- и теплоизоляции фундамента.
