Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Схема крепежа профилированных листов на крыше

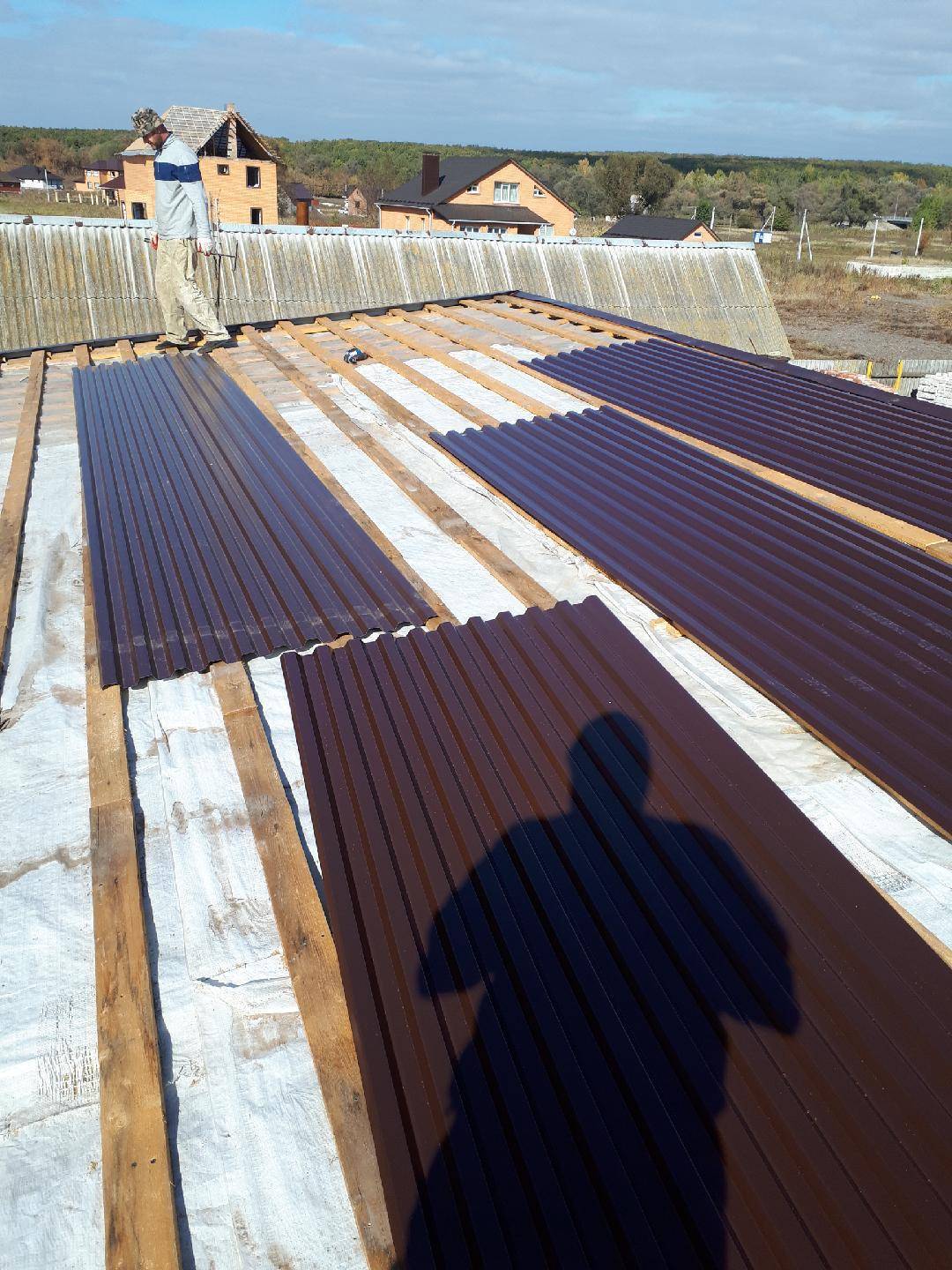

Прежде всего, следует разложить листы материала в расположении и порядке, который требуется. Необходимо учитывать, что величину перекрывания листов определяют в зависимости от того, под каким углом наклонена кровля. Чем уклон больше, тем будет меньше величина нахлеста.

Самый большой нахлест (около 20 см) делают, когда уклон крыши не превышает 15°. Если наклон более 30°, величину нахлеста уменьшают до 10 или 15 см.

Если уклонах кровли критично малы — 10° или еще меньше, нужно дополнительно обработать герметиком все перекрытия листов.

Размер обрешетки также зависит от высоты гофры профлиста, угла уклона поверхности крыши. Большой шаг обрешетки используют при большой высоте гофры и значительном скосе крыши.

От этих же показателей зависит размер нахлеста. Если высота волны небольшая и угол наклона крыши маленький, перекрытие должно иметь две или более волны.

После завершения разметки листов и укладки обрешетки крепят листы профнастила при помощи специальных кровельных саморезов.

Специальное покрытие шляпки и резиновая изоляция под ней защищают точки крепления от воздействия влаги, коррозии, солнечных лучей, и, следовательно, способствуют увеличению срока службы кровельной конструкции.

Неправильный монтаж профнастила: причины возникновения ошибок и способы их устранения

Среди основных причин ошибок при строительстве кровель из профнастила выделяют:

• неправильный выбор материалов;
• некорректный расчёт профнастила;
• несоблюдение технологии выполнения работ.

Устранить недочёты, связанные с расчётом материала, можно самостоятельно, опираясь на ряд правил:

1. Обязательно производите замеры полной кровельной поверхности (по всем скатам) непосредственно перед закупкой стройматериалов.
2. Основывайтесь на данных двух диагональных замеров одного ската, при этом разница между полученными цифрами не должна превышать 2 см.
3. Подбирайте марку профлиста в зависимости от площади крыши. Так, для небольшой кровли оптимальной будет марка С-18, 20, 21. Большие поверхности подвержены значительным нагрузкам, поэтому для них подходит профлист марки НС-35, 60.
4. Проверяйте величину нахлёста элементов покрытия непосредственно перед вкручиванием саморезов.
5. Укладывайте профнастил против ветра для защиты от проникновения внутрь дождевой воды и талого снега.

Выполнить работы по решению проблемы неправильного монтажа можно и самостоятельно:

1. Неправильное крепление саморезов. Протечка может появиться в том случае, если саморез был вкручен не в брус обрешётки. Решить эту проблему довольно просто. Необходимо сделать специальные заплатки из экобита. Их нужно вырезать, а затем разогреть феном и приклеить к местам, где ранее были неправильно установленные саморезы. В конце заплатки окрашиваются в цвет профнастила.

2. Наличие зазора под коньком. Эта проблема возникает из-за того, что профлист неплотно прилегает к коньку. Решить эту проблему можно наложением заплатки, тщательно зашкурив и обезжирив места соединения. Для ремонта можно использовать и монтажную пену.
3. Неправильный нахлёст. В этом случае необходимо провести демонтаж кровли, после чего провести монтаж с учётом правильного размера нахлёста.

Плоские кровли из профнастила ↑

Надо понимать, что кровля абсолютно плоской не бывает. Дело в том, что вода, собравшаяся на крыше после дождя либо в результате таяния снега, должна быть отведена. Но для того, чтобы вода могла сбрасываться вниз через специальные ливнестоки крыша должна иметь хотя бы минимальный уклон в пределах четырех-семи градусов.

Для этого необходимо выполнить, как ее называют, разуклонку. Это уклонообразующий слой, выполненный поверх перекрытия.

Обычно его делают на прочной поверхности, изготовленной из железобетона. Однако сегодня все чаще можно встретить основу из профнастила. Таким образом профлисты в случае плоской крыши укладывают непосредственно на балки перекрытия. В плоской кровле этого типа используется несущая способность самого материала, что дает возможность сэкономить на укладке основы из железобетона.

Пространство между волнами профилированного покрытия на плоской крыше заполняют пористым материалом. Единственное, он должен быть негорючим. Поверх профлиста выполняют разуклонку из пенно-, полистирол- керамзитобетона. Уклонообразующй слой при необходимости дополнительно армируют, залив поверх него цементную стяжку высотой в три-четыре сантиметра.

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки. Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

Конструкция специального крепежа для профнастила с уплотнительной шайбой Источник ohiogas.info

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

• при установке во впадину листа – длиной 20 мм;
• при установке в месте нахлёста соседних листов – 50 мм;
• для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист Источник stroitel-list.ru

Особенности процесса

Мы разберем процесс очень подробно и разобьем его на такие этапы:

• Выбор крепежа в зависимости от конфигурации крыши;
• Крепление элементов.

Этап 1 – выбор профлиста и крепежа

От выбора профилированного листа напрямую зависит тип крепежа, поэтому в первую очередь определитесь с данным аспектом:

Самый простой вариант маркируется «С», это стеновой вариант с высотой волны от 8 до 44 мм. Его отличает невысокая цена, но для кровель он подходит не очень хорошо. Я советую применять такие изделия для навесов и небольших строений;

Марка «НС» подходит и для стен, и для кровельных систем. Высота гофры у них обычно составляет от 35 до 44 мм, но если варианты и волной пониже. Это так называемая «золотая середина», которую я рекомендую использовать на домах и других строениях;

Самый прочный вариант маркируется «Н» и имеет волну от 57 до 114 мм. Такие листы всегда делаются с ребрами жесткости, но ввиду высокого профиля они больше всего подходят для промышленных строений.

Три основных варианта:

Если угол наклона меньше 14 градусов, то напуск на стыках должен быть не менее 200 мм. Плюс рекомендуется дополнительно защищать соединения герметиком;

• Для наклона ската от 15 до 30 градусов необходим нахлест 15-20 см без дополнительной герметизации стыков;
• Если угол более 30 градусов, то напуск может составлять 10-15 см.

Еще один фактор, влияющий на выбор крепежа – конструкция обрешетки.

И здесь возможны два варианта:

К металлическим прогонам крепление производится с помощью специальных саморезов по металлу с крупным сверловым наконечником. Их длина должна быть не менее 25 мм для основного крепления и 70 мм для фронтонных и коньковых элементов. Крепежные элементы должны быть того же цвета, что и основное покрытие, тут все легко, ведь материал имеет маркировку RAL;

Крепление профлиста к обрешетке из дерева производится с помощью саморезов со сверлом поменьше. Обычно для крепления основных элементов используется крепеж длиной 29 или 35 мм, а для коньков и планок применяется вариант на 70 мм.

Этап 2 – процесс крепления

Если все необходимое есть под рукой, то можно приступать к работе.

Разберемся, как крепить профлист на крыше:

Важно разместить первый лист правильно. Его, во-первых, нужно выставить по уровню, а во-вторых, выставить свес, он должен быть не более 10-15 см

Также вы должны разобраться, как правильно размещать саморез, на схеме ниже показаны правильный и неправильный способы крепления, очень важно сразу разобраться в этом аспекте;

Важно понимать, что профлист всегда крепится в нижнюю часть волны. Вам не нужно крутить через верх волн, так как можно деформировать материал, если не уследить за силой закручивания

В процессе проведения работы важно следить за правильным положением шуруповерта, он должен располагаться перпендикулярно, чтобы не получалось перекосов;

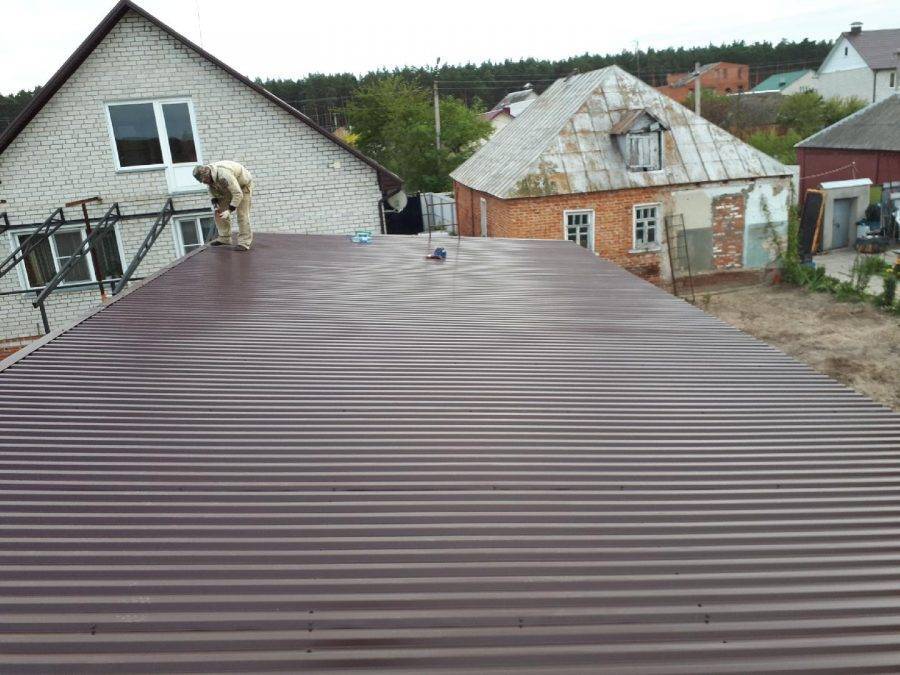

Работа продолжается, пока вся поверхность не будет закрыта

Если у вас профиль крыши ломаный, то есть угол наклона меняется, то нужно уделить внимание соединению листов. Верхний элемент надо перегнуть так, чтобы он заходил на 30-40 см за изгиб, а под него уже заводить следующий лист

Только так можно обеспечить надежную стыковку;

После того как профлист закреплен, можно приступать к монтажу торцевых планок. Они должны заходить на поверхность не менее чем на 100 мм. Крепление производится с шагом в 30-50 см, длина самореза должна быть такой, чтобы он входил в каркас не менее чем на 30 мм.
Я обычно использую вариант на 70 мм для верности;

В последнюю очередь крепится конек. Я советую использовать такую технологию: по краям вдоль линии расположения элемента приклеивается специальная пароизоляционная лента, которая закроет стык, но при этом не будет мешать нормальному воздухообмену
. По краю закручиваются кровельные саморезы с шагом примерно в 20 см.

Крепить профнастил на крышу из металлических ферм нужно точно также, единственное различие в том, что саморезы должны выходить из металла с обратной стороны на 7-8 мм. Так обеспечивается надежное крепление материала к поверхности.

Какой профнастил выбрать для крыши?

При выборе подходящего профлиста для крыши следует учитывать такие нюансы:

1. назначение постройки. Для жилых, общественных и промышленных объектов предъявляются разные требования к профнастилу;
2. механическое и химическое воздействие на возводимую кровлю. Если на ней периодически будут проводиться работы (по уборке снега или очистке настила, обслуживанию дымоходов и прочего), желательно приобрести более толстый и жесткий профиль;
3. расположение здания в зоне возможных агрессивных осадков (рядом с заводами или карьерами, возле крупных автострад) требует повышенной стойкости защитного покрытия к активным химическим воздействиям;
4. размеры и формы скатов (это поможет определиться с габаритами листов);
5. ветровые и снеговые нагрузки;
6. наличие/отсутствие звуко- и теплоизоляции под настилом.

Планируя покрыть крышу гаража профнастилом, можно обойтись минимальным набором работ (без звуко- и термоизоляции) и не стыковать листы по длине. Площадь кровли в этом случае допускает использование профлиста небольшой длины и, соответственно, более дешевого. Для длинномерных листов стоимость возрастает в зависимости от увеличения длины, причем не всегда материал нужной длины можно найти в розничной продаже. Поэтому, рассчитывая крепление профлиста на крыше при несовпадении длины листа и длины ската, следует учитывать запас на нахлест панелей (чтобы избежать протечек в местах стыков)

Подробнее о том, на что обращать внимание при выборе профнастила, читайте в следующей статье

Полезные рекомендации

• При подъеме профильных листов на крышу необходимо применять доски-лаги нужной длины.
• К работам приступать рекомендуется в безветренную погоду, иначе лист может сдуть или просто деформировать.
• Ходить по настеленным листам следует в мягкой обуви, а вступать лучше в места прогибов.
• Защитную прозрачную пленку снимают сразу после завершения монтажных работ.
• При повреждении покрытия на металлических листах эти места надо сразу покрыть эмалью.
• Срезы тоже следует покрасить эмалью.
• Работать надо в толстых перчатках, поскольку листы имеют острые срезы.
• Сор и пыль после окончания кровельных работ сметают мягкой щеткой.

Преимущества профнастила для крыши

По сравнению с другими кровельными материалами профнастил имеет следующие преимущества:

• небольшой вес и возможность плотной упаковки. Оба фактора облегчают доставку материала на объект, в том числе в труднодоступных для обычного транспорта местностях. Малый вес листов позволяет поднимать их на кровлю строения без подъемно-транспортной техники или с минимальным ее применением. Помешать подъему может только парусность панелей;
• отсутствие температурных и погодных ограничений при монтаже. Для устройства кровли нет необходимости дожидаться теплого сезона или сухой погоды, при подготовленном основании (кровельный «пирог» с гидро-, тепло- и звукоизоляцией) настелить кровлю можно в любой момент. Чтобы избежать неудобств и намокания основания, специалисты все же советуют не проводить кровельные работы во время затяжных дождей или снегопада;
• высокая стойкость материала к действию атмосферных осадков (в том числе агрессивных при расположении здания в промышленном районе), долговечность. Эти параметры сохраняются при условии правильного монтажа, без нарушения защитного слоя на стальных листах;
• возможность произвольного цветового решения кровли (большинство производителей предлагает широкую гамму оттенков защитного покрытия на профлисте);
• простота монтажа и отсутствие жестких требований к инструменту и строительным навыкам исполнителей;
• разумная цена.

Стоит также упомянуть привлекательный и современный облик дома, в котором отделали крышу дома профлистом.

Основные моменты монтажа кровли из профнастила ↑

Устройство кровли из профнастила своими руками на самом деле особой сложности не представляет: небольшие по весу листы укладываются просто, монтаж не требует строительных навыков. Однако, чтобы результат в итоге не разочаровал вас, нужно изначально учесть, что при работе с этим материалом нет мелочей. Это касается даже процесса подачи профлистов на крышу – никоим образом нельзя допускать их деформации. В противном случае о надежном примыкании покрытия кровли к стропилам можно забыть.

На заметку
Профилированные листы подают на крышу разными способами, используя лебедку либо по рельсам, изготовленным из какого-то пиломатериала, скажем, бревен..

Кровля из профнастила: узлы

pristennik-1
pristennik-2

Особое внимание при монтаже крыши нужно обратить на узлы профнастила, то есть места стыковки нескольких листов либо участки примыкания к стене дома. Эти узлы потенциально уязвимы к внешним неблагоприятным воздействиям

Особенно опасны места, где листовая кровля переходит из горизонтального расположения в вертикальную плоскость. Для оформления данного узла руководствуются следующей схемой:

• на уплотнитель в месте примыкания устанавливают планку. Функционально она будет защищать крышу от проникновения влаги, а также пыли внутрь.
• на уровне примыкания планки к поверхности стены проделывают штробу.
• планку устанавливают в паз, далее фиксируют ее на дюбели.
• места примыкания обрабатывают герметиком.
• профиль и планку соединяют саморезами через гребень волны, то есть ее наиболее выступающую точку.

Порядок укладки листов

Многие кровельщики начинают укладку профлистов с одного из нижних торцевых углов. Для начала берут 4 или 5 профилей и укладывают их таким образом, чтобы вынос листов от планки карниза составил 35-40 мм. Каждый профиль фиксируют на один саморез по центру, затем соединяют их саморезами, которые ввинчивают на расстоянии 500 мм друг от друга. Прежде чем окончательно затянуть крепежи, листы выравнивают по карнизному свесу крыши.

Но, для тех, кто выполняет кровельные работы впервые, можно порекомендовать другой порядок. Он поможет избежать перекоса.

Рекомендуем
Выбор шага обрешетки определяется толщиной профлиста.

• Следующий лист необходимо установить  внахлест таким образом, чтобы уложенные профили образовали по  нижнему краю ровную линию.
• Их фиксируют по нахлесту фиксируют шурупом в верхней точке гофры под начальную поперечную складку.

Рекомендуем
В случае, если визуально лист неправильно состыковался, его следует приподнять и выполнить движения вверх-вниз, и только потом скрепить саморезом..

• Так продолжают работать с тремя-четырьмя профилями, внимательно выравнивая их по карнизу.
• Далее устанавливают остальные листы.

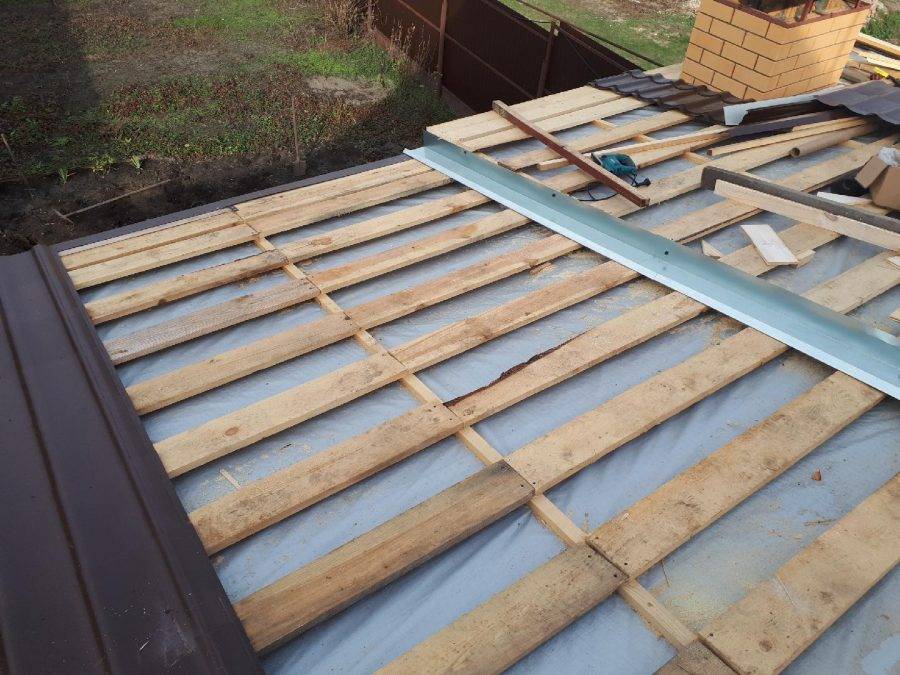

Оформление конька

Доборные коньковые элементы укладывают с нахлестом в 0,2 м на заключительном этапе монтажных работ по устройству кровли из профнастила. Их крепят к верхней волне с помощью саморезов. Метизы выбирают с учетом высоты гофры и фиксируют с шагом в 0,3 м

Важно проследить, чтобы конек прикрывал первые саморезы, удерживающие профлисты

Для крыш, имеющих небольшой уклон используют уплотнитель. Он предохраняет конструкцию от попадания атмосферных осадков при их косом направлении. Как правило, между уплотнителем и коньком оставляют небольшой зазор для вентиляции.

Смета на устройство кровли из профнастила

https://youtube.com/watch?v=NDtEmM_nkZs%3F

2021 stylekrov.ru

Правила техники безопасности

К сожалению, не все кровельщики соблюдают правила техники безопасности, как результат – тяжелейшие травмы

На что необходимо обращать внимание?

1. Обувь должна иметь нескользящую твердую подошву, обязательно пользоваться предохранительными страховочными поясами. Если их нет, то можно приспособить обыкновенный мужской ремень и веревки.

2. Если на высокие дымоходы после монтажа кровли нужно устанавливать зонты или оголовки, то работы можно делать только с подмостей, пользоваться приставными лестницами запрещается.

3. Категорически запрещается выполнять кровельные работы при скорости ветра более 15 м/с. Профилированные листы имеют большой размер и парусность, что еще более ограничивает допустимую скорость ветра. Нельзя работать в туман и дождь.

4. Размещать инструменты, приспособления, метизы и доборные элементы разрешается только в специальных местах. Следует принимать все меры, чтобы минимизировать риски падения твердых предметов с большой высоты.

Как правильно покрыть крышу профнастилом своими руками – с чего начать

Технически изготовление кровли из профнастила работа простая и понятная на интуитивном уровне, по меньшей мере, для людей имеющих базовые знания о строительстве как таковом. Поэтому покрыть крышу профнастилом своими руками не проблема, но чтобы сделать это правильно, стоит узнать основные принципы выполнения работ и составить представление о предмете работы.

Устройство кровли из профнастила

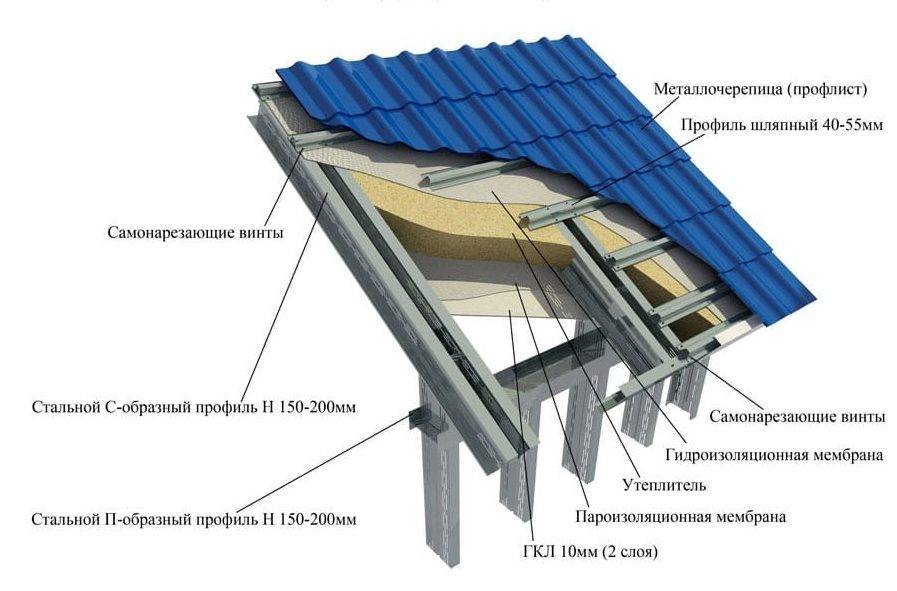

Схематичное изображение кровли из профнастила

Кровля из профнастила представляет собой своеобразный пирог, состоящий из различных элементов, размещённых соответствующим образом. В качестве примера представлена кровля жилого дома. Если рассматривать её в разрезе, то элементы крыши идут в такой последовательности (начиная снизу):

• обрешётка для утеплителя – прибита к стропилам снизу, поддерживает утеплитель;
• пароизоляция – защищает утеплитель от конденсата;
• утеплитель и стропила – листы теплоизолирующего материала, расположенные между стропилами;

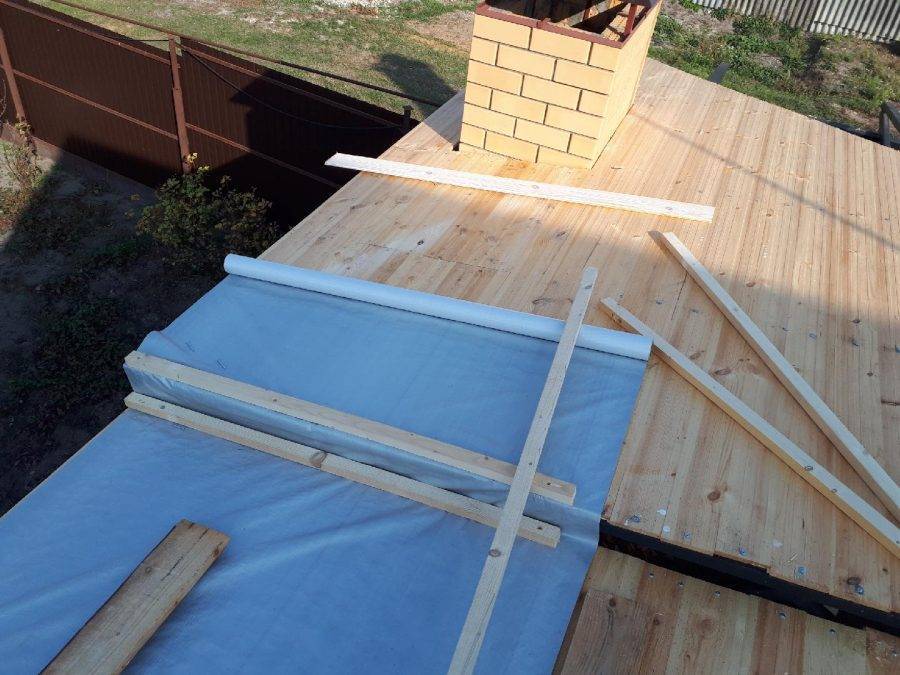

• гидробарьер – предохраняет утеплительный слой от влаги (между ним и утеплителем обязателен воздушный зазор);
• контробрешётка – обеспечивает вентиляцию материалов кровли;

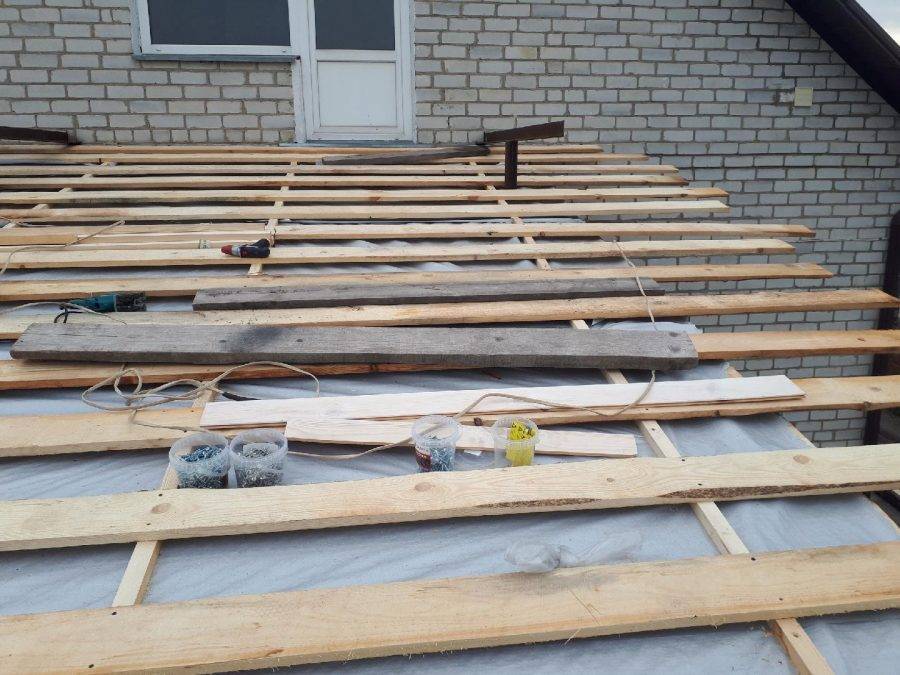

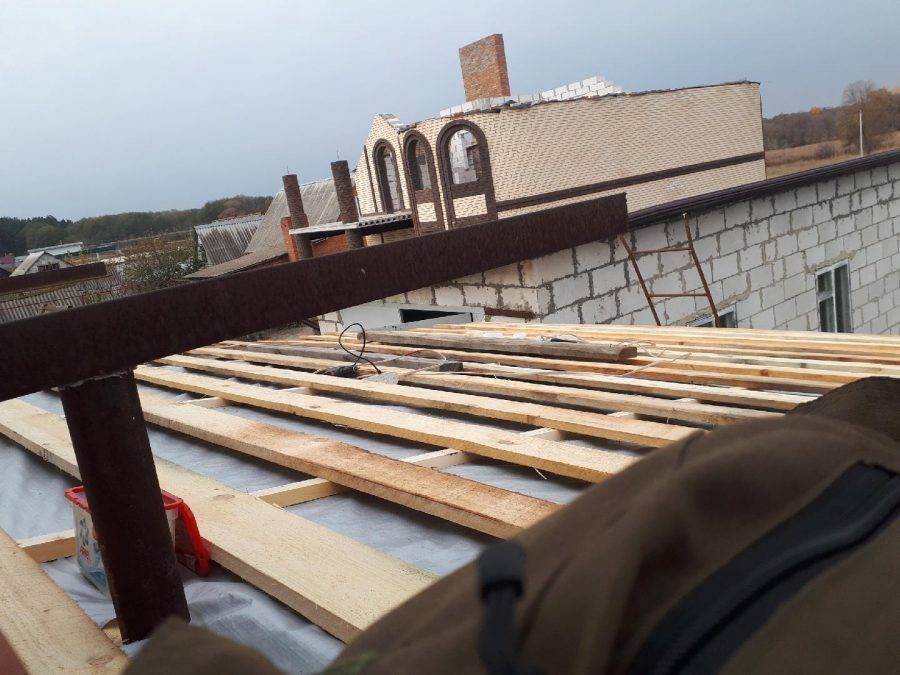

• обрешётка – основа для покрытия;
• профилированный лист.

Также в состав кровли входят различные доборные элементы – конёк, ендова, снегозадержатель, торцевая планка и прочее.

Инструмент и материал для монтажа профнастила

Для того чтобы правильно покрыть крышу профнастилом своими руками, как впрочем и для любой другой работы, важно подготовить рабочие инструменты. Понадобятся:

• измерительные и контрольные инструменты – рулетка, угольник, уровень;
• электроинструменты – дрель, шуруповёрт, эектроножницы;
• инструменты обычные на любой стройке – молоток, ножовка по дереву, ножницы по металлу.

Также необходимо подготовить достаточное количество специальных саморезов с уплотнительной шайбой, для крепления профнастила, минимум 8 штук на квадратный метр.

Следует помнить, что для порезки профлиста нельзя пользоваться абразивными кругами.

Монтаж – как покрыть крышу профнастилом своими руками

Итак, после того как всё подготовлено, приступают к монтажу кровли. С тёплой стороны крыши степлером крепят пароизоляцию и монтируют обрешётку для утеплителя. Затем укладывается утеплитель (плотно, без разрывов). После того как уложен утеплитель, укладывают гидроизоляцию, прикрепляя степлером, при этом следует помнить, что её перехлёст на коньке недопустим. Затем наступает черёд контробрешётки.

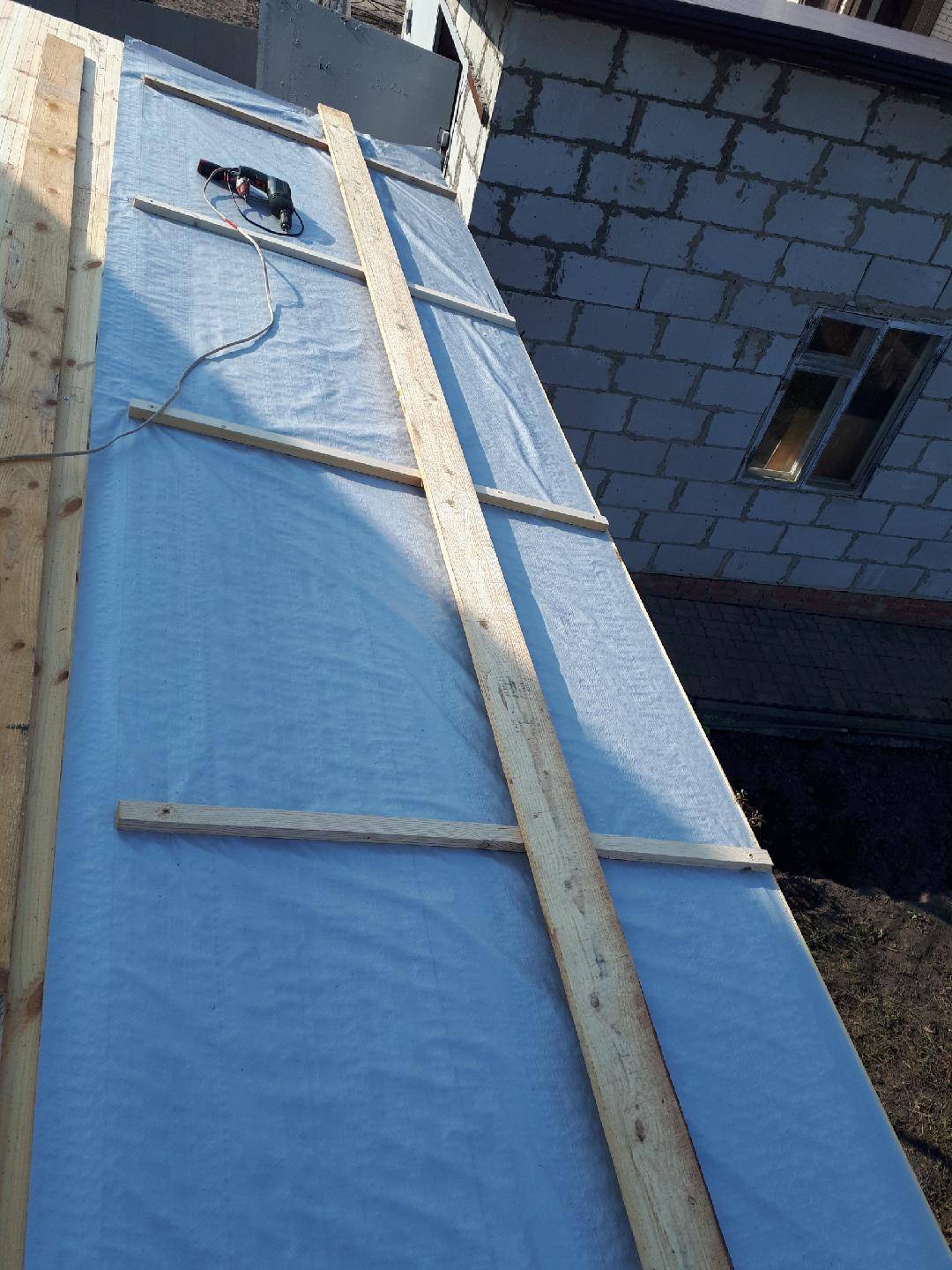

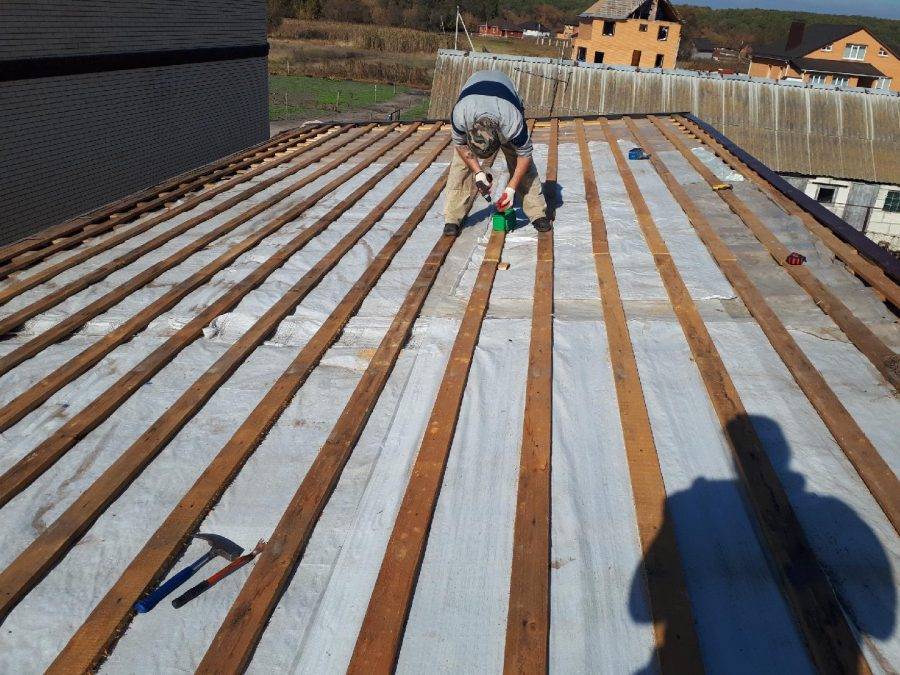

Монтаж контробрешетки

Задача контробрешётки или как её ещё называют фальшбрус – обеспечение вентиляции внутри кровельного «пирога». Для контробрешётки берут брус сечением 25 x 40 мм (40 x 40 мм) и крепят вдоль стропил с шагом 60 см. В качестве крепежа обычно используют саморезы.

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

• Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
• Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
• Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
• ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.
