Конструкция кронштейнов
Конструкция кронштейнов должна обеспечивать достаточную прочность, так как на кронштейны крепят кондиционеры весом минимум 30 кг. В то же время, кронштейны должны быть легкими, чтобы упростить монтаж крепления на высоте.
Кронштейн изготавливают в виде самостоятельной детали либо многодетальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг. Для этого используют сталь толщиной 2 миллиметра.
На кронштейне исполняют отверстия под присоединение к стене, а также для закрепления наружного блока. Бывают отличия по конфигурации в зависимости от завода-изготовителя, но следует выбирать кронштейны наиболее простого исполнения.
Виды кронштейнов
Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.
В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.
Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой
Кронштейны из уголка
Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.
К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.
Конструкции из П-образного профиля, соединенного болтами
Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

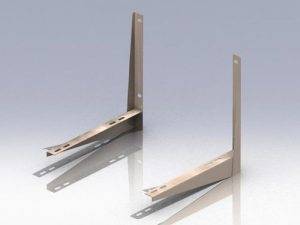

Кронштейны для наружного блока
Кронштейны из П-образного профиля с дополнительным усилением
Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.
Кронштейны из П-образного профиля, скрепленные горизонтальной планкой
Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.
Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.
Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров
Компании, занимающиеся реализацией подрядов на установку кондиционеров, используют кронштейны нескольких типов. Среди них можно выделить следующие:
Крепления под прямым углом, изготовленные из сваренных между собой прямоугольных металлических уголков толщиной 2-2,5 миллиметра

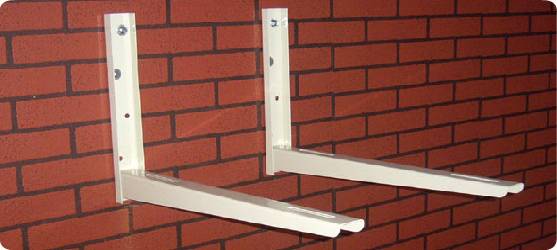

Прямоугольные кронштейны
Кронштейны данного типа характеризуются простотой изготовления, оттого и стоят они дешевле своих более толстых и прочных собратьев. Однако данный тип креплений не является довольно надёжным и пригодным для длительной эксплуатации, поскольку у него довольно маленький запас прочности. При вибрации он испытывает сильную нагрузку, что может повредить защитный шов. Когда антикоррозионное покрытие начнёт расходиться, кронштейны станут уязвимыми для пагубного влияния воды и других частиц, способных нарушить целостность металлической конструкции.
П-образные металлические крепежи, соединённый между собой. Как и предыдущий образец, они имеют прямой угол в 90 градусов. Толщина материала составляет 2-2,5 миллиметра и скрепляется с помощью специальных болтов.

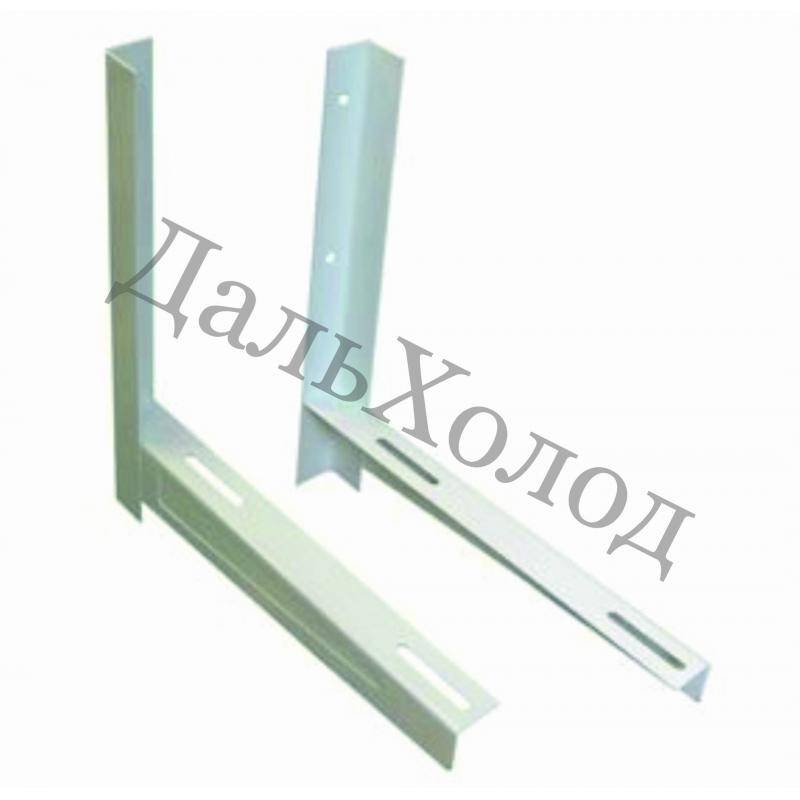

П-образные крепления, соединённые между собой болтами
Данная конструкция стоит дороже обычных прямоугольных кронштейнов, однако она является более надёжной. Вибрация распространяется только на соединительный элемент, в то время как нагрузка на остальные части конструкции остаётся минимальной. В то же время оцинкованные болты не подвержены коррозии и окислению. Покрытие кронштейнов надёжно противостоит вредному воздействию влаги и других атмосферных частиц.
П-образная металлическая конструкция с удлинённым корпусом, скреплённая снизу дополнительным отрезком швеллера. Толщина металлических элементом составляет 2 миллиметра.
Укреплённая П-образная конструкция
На вид данная конструкция кажется самой надёжной из всех представленных. Несмотря на небольшую толщину металлических элементов, конструкции с успехом выдерживают блоки практически любого веса. Они не деформируются при постоянной вибрации, что гарантирует долгий срок службы кронштейнов. Покрытие надёжно защищает конструкцию от негативных атмосферных воздействий, препятствуя деформации, коррозионным и окислительным процессам в металле.
Прямоугольная конструкция из двух прямых металлических уголков толщиной в 2-2,5 миллиметра
П-образные конструкции, скреплённые планкой
Данный тип кронштейнов практически полностью копирует первый образец. Разница между ними в том, что здесь оба уголка скреплены между собой соединительной металлической планкой, что значительно упрочняет кронштейны, позволяя им выдерживать блоки практически любого веса. Все элементы соединяются друг с другом с помощью болтов. Планка облегчает нагрузку на крепежи, а покрытие надёжно препятствует возникновению коррозионных и окислительных процессов вследствие негативного воздействия влаги и атмосферных осадков. Соединительная планка значительно упрощает монтаж кронштейнов.

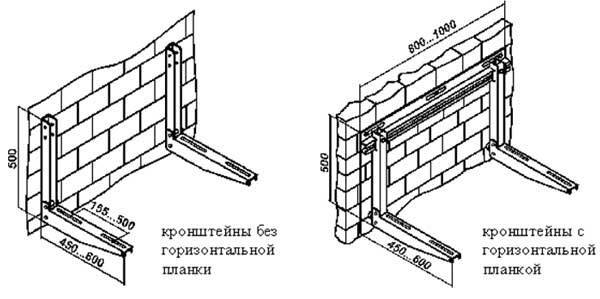

Схема устройства креплений
Все вышеперечисленные образцы подходят для установки практически любых наружных блоков. Размер кронштейнов для кондиционеров традиционно составляет около 40 сантиметров в длину для вертикальных секций крепления.
Материалы для производства и покрытие
Стальные кронштейны наиболее устойчивы к погодным условиям
Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:
- Эмаль – недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
- Оцинковка – покрытие наносится на заводе гальваническим методом.
- Порошковая полимерная краска – долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
- Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.
Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.
Критерии выбора крепления для кондиционера
При выборе кронштейнов учитывают следующие факторы:
Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки. Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации. В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период. Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны
Опоры изготавливаются из металла толщиной 3 мм
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм
Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб. Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.
Виброгасители необходимы для снижения уровня шума
Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.
Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.
Инструкция по монтажу
- Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
- Сквозь перфорацию выполняется разметка.
- Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
- Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.
