Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

  1. Минимальная высота подвеса над газовой плитой составляет 65 см.
  2. Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм – 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано – 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть – переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Кухонные вытяжки с подключением к вентиляции

Если в доме нет выделенного вентканала для кухонной вытяжки, придется интегрироваться в общую вентиляцию

Это приточные вытяжки. Они работают в режиме отвода воздуха в воздуховод. Такие модели на 100% справляются с удалением запахов и пара от готовящейся еды. Также в торговых сетях можно встретить современные воздухоочистные устройства комбинированного типа. Они могут работать и в режиме рециркуляции воздуха, и выводить воздух в вентшахту.

Классификация вытяжек по способу монтажа

  • Встроенные. Монтируются в шкаф кухонного гарнитура, устанавливаются над плитой.
  • Подвесные. Устанавливаются на стену.
  • Островные. Крепятся к потолку. Располагаются посредине помещения.
  • Угловые. Монтируются в углу.

Любая из выбранных моделей по адаптивности к конкретному помещения и конструкции должна соответствовать действующим нормативам правил техники безопасности.

Особенности монтажа

Плоская встраиваемая вытяжка крепится в предварительно изготовленный шкаф без дна. Крепится на уровне средней полки. Размеры шкафа и вытяжки должны совпадать. Для подвода воздуховода в шкафу проделывается два отверстия в средней полке и на крыше встроенного гарнитура.

Вытяжка, встроенная в гарнитур, снабжается таким воздуховодом

Отмеряв нужное расстояние (не менее 75 см) расстояние от поверхности плиты к вытяжке, можно приступать к монтажу вытяжки. На стене нужно отметить точки крепления. Используя перфоратор, делаются отверстия для пластиковых дюбелей. При помощи 2 саморезов крепится плоская вытяжка. Купольную конструкция будет надежно зафиксирована не менее, чем 4 крепежными элементами.

Специальные рекомендации по монтажу гофры

  • Если вентиляционное отверстие расположено над плитой, то для соединения вытяжки и вентиляционной системы понадобится переходник.
  • Если расстояние большое, необходим воздуховод в виде пластиковой трубы, желательно с круглым сечением. Часто используют гофрированную. Возможно, для соединения понадобятся колена и переходник.
  • При монтаже гофру необходимо растянуть, чтобы не было лишних складок. Они повышают шум при работе воздухоочистителя.
  • На патрубке гофру фиксируют с помощью хомутов.
  • Вывод воздуха можно производить необязательно в вентшахту. Часто хозяева домов делают отверстие с помощью перфоратора в стене и выводят трубу на улицу.

Для того чтобы сделать правильного размера отверстие в стене необходимо измерить диаметр отдушины сзади вытяжки. С помощью пилы придается ровное округление отверстия. Удаляется внутренняя изоляция и крепится заглушка воздуховода.

В принципе, вот и все советы, как установить встраиваемую вытяжку. Естественно монтаж удобно выполнять одновременно с установкой нового кухонного гарнитура.

https://www.youtube.com/watch?v=fFsiROAuGDg

Производительность, фильтры, управление

Согласно санитарным нормам для кухонных помещений рекомендован десятикратный воздухообмен в течение каждого часа. Поэтому при расчете производительности вытяжки следует ориентироваться на объемы кухни, выраженные в кубических метрах. Для этого нужно умножить длину, ширину и высоту помещения, а полученный результат увеличить в десять раз.

Например, для кухни площадью три на четыре метра и высотой потолка три метра понадобится вытяжка с производительностью (3 м Х 4 м Х 3 м Х 10) 360 кубометров в час. И это минимальное значение.

Продавцы рекомендуют брать для кухни вытяжку с некоторым запасом мощности. Если же производительность прибора будет ниже, он просто не справится с очисткой кухонного воздуха от загрязнений. О том, как рассчитать мощность кухонной вытяжки, подробно написано здесь.

Жироулавливающие фильтры различаются по составу как:

  • органические (на основе синтепона);
  • бумажные (на основе флизелина);
  • синтетические (на основе акрила);
  • металлические (алюминиевые или стальные).

Бумажные фильтры – это одноразовый вариант, их нужно каждый раз заменять новыми, когда они загрязнятся. Синтетические аналоги можно стирать, но делать это нужно крайне аккуратно, поскольку их легко повредить. Время от времени их тоже придется заменять, хотя и не так часто, как бумажные.

Металлические фильтры считаются самыми надежными, они представляют собой устойчивые к износу кассеты. Угольные разновидности, которые используются только в установках с рециркуляцией, также не подлежат очистке. Их необходимо своевременно заменять, иначе производительность вытяжки может существенно снизиться.

Выбирая вытяжку, следует обратить внимание на ее тип управления. Электронное управление обычно позволяет:

  • автоматически регулировать уровень производительности;
  • изменять режимы работы;
  • настроить включение и отключение устройства в автоматическом режиме;
  • включение встроенного освещения при наличии движения рядом с плитой;
  • световая индикация состояния фильтров и т.п.

Среди полезных функций вытяжки встроенной в шкаф можно отметить режим остаточного хода: вентиляторы некоторое время работают после отключения вытяжки, чтобы обеспечить максимально полное удаление загрязнений.

Режим дополнительного вентилирования позволяет автоматически запускать вытяжку на малой мощности через определенные промежутки времени, чтобы поддерживать оптимальный воздухообмен в помещении кухни.

Этапы монтажа

Монтаж вытяжных устройств проводится по следующему алгоритму:

  • выбор места монтажа и нанесение отметок;
  • фиксация прибора (к стене или в шкафу);
  • подводка трубы от вентиляционной шахты;
  • подключение к источнику питания.

Каждый этап работ необходимо согласовать с рекомендациями производителя.

Установка вытяжки

Вытяжка устанавливается двумя способами: крепится на стену либо встраивается в шкаф. В зависимости от выбранного варианта, меняется порядок выполнения работ.

К стене

Чтобы повесить вытяжку на стену, потребуется выполнить следующие действия в указанном порядке:

  1. Отмерить расстояние от варочной панели до вытяжного устройства и поставить на стене соответствующие отметки.
  2. Прочертить по отметкам горизонтальную линию, соблюдая уровень. Нижняя часть вытяжки должна граничить с этой полосой.
  3. Отмерить центр нанесенной линии и по новой метке прочертить вертикальную полосу, также выдерживая уровень.
  4. Измерить расстояние от нижней части корпуса до креплений устройства и нанести соответствующие метки на стену.
  5. Просверлить на стене отверстия по нанесенным отметкам и вставить дюбели.
  6. Установить устройство, начиная с верхней части. Затем выровнять прибор по горизонтали и закрепить.
  7. Подвести пластиковый канал от вытяжки до вентиляционной шахты.

В шкаф

Монтаж вытяжного устройства в кухонный шкаф проводится по приведенному ранее сценарию. Но в данном случае необходимо соблюсти ряд правил. Нижняя часть шкафа должна располагаться строго по горизонтальной полосе, отмечающей расстояние от вытяжки до варочной панели. Для установки встроенной техники рекомендуют заказывать мебель по индивидуальному эскизу.

В верхней части шкафа нужно вырезать отверстие под гофру или вентиляционный канал. Затем внутрь ящика помещается вытяжка и фиксируется к стенкам. Далее к соответствующему отверстию подводится и закрепляется гофра. По окончанию работ шкаф крепится к стене. Места соединения гофры нужно промазать герметиком.

Подключение к электричеству

Вытяжное устройство подключается к источнику электропитания с помощью трех проводов. Перед началом работ необходимо заземлить прибор. Потребность в последней процедуре отпадает, если в квартире установлены евророзетки. В случае отсутствия такого прибора нужно провод, который будет выполнять роль заземлителя, закрепить на металлической части вытяжки.

Важный момент — выполнять подобные работы можно при наличии соответствующей квалификации. Подключать кабель «ноль» необходимо к глухой нейтрали в электрощитке (труба или пластина на стене).

Как оборудовать воздуховод правильно?

Порядок установки не зависит от типа выбранного воздуховода. Сначала необходимо приобрести или изготовить антивозвратный механизм. Если выбран второй вариант, то потребуется создать короб с сечением, соответствующим диаметру воздуховода. Затем в этом корпусе необходимо разместить антивозвратный клапан, представляющий собой два соединенных между собой листа металла, которые раскрываются, как крылья бабочки. Данный механизм монтируется перед выходом вентиляционной шахты.

После этого закрепляется воздуховод. Последний прокладывается с минимальным количеством изгибов. Такой подход позволяет уменьшить уровень нагрузки, которую испытывает вентилятор в вытяжке. В конце воздуховод крепится к стене. Все стыки нужно дополнительно обработать герметиком или монтажной пеной.

Алюминиевый

Алюминиевые трубы удобны тем, что хорошо гнутся, тем самым упрощая монтаж воздуховода. Такой вариант предпочтителен для тех, кто ранее не монтировал вытяжку. Алюминиевые трубы способны растягиваться, нивелируя тем самым ошибки при расчете длины воздуховода. Также гофры не создают шума и вибрации при работающей вытяжке.

Основной недостаток данного варианта заключается в том, что алюминиевые трубы отличаются непривлекательным внешним видом. Поэтому гофры обычно прячут в подвесной потолок или специальный короб.

Пластиковый

Пластиковые воздуховоды — это оптимальный выбор для квартир и домов. Трубы из поливинилхлорида отличаются нейтральным белым цветом и в процессе эксплуатации вытяжного устройства не издают посторонних шумов. Главный недостаток пластиковых воздуховодов — более сложный монтаж в сравнении с гофрой. В частности, при установке необходимо точно соблюдать угол в 90 градусов, изменяя направление.

Пластиковый квадратный

Этот вариант воздуховода не отличается от предыдущего. Единственная разница — квадратные трубы из полифинилхлорида проще монтировать. Объясняется это тем, что благодаря такой форме отдельные элементы воздуховода точнее и жестче входят друг в друга, за счет чего уменьшается расход герметика.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Правила установки

Установка купольной вытяжки может производиться по-разному: одни модели крепятся к потолку, другие – к стене, но, в любом случае, для их работы потребуется электроэнергия, поэтому заранее выберите свободное место, к которому проще провести электричество.

Совет: при отсутствии свободных розеток вытяжку можно подключить к общей сети, правильно подсоединив всю проводку. Такие работы лучше производить со специалистами.

Вытяжка монтируется уже после установки мебели и гарнитура. Для начала измерьте параметры корпуса – и сделайте отметки на той поверхности, к которой будет крепиться оборудование. Расстояние между вытяжкой и плитой должно превышать 70-80 см: для газовых и электрических варочных поверхностей эти параметры могут различаться.

После разметки просверлите в стене несколько отверстий: в них вставятся дюбеля и закрепятся болты, которые будут держать опору для вытяжного устройства. Если зонт для вытяжки крепится к потолку – убедитесь, что выбрали прочные держатели.

Совет: в процессе монтажа пользуйтесь уровнем: вытяжка должна располагаться строго горизонтально.

Для установки купольных вытяжек с отводом воздуха требуется наличие гофра или специальной трубы, которая будет передавать воздух в вентиляционную шахту. Воздуховод может иметь и круглую, и прямоугольную форму: он приобретается отдельно. Для большей надежности все швы и стыки необходимо загерметизировать.

После того, как воздуховод подсоединен, можете приступать к следующей стадии – установке фильтров. Учитывайте правильное соотношение размеров фильтров с шириной купольных вытяжек, если приобретали их отдельно.

Убедившись в надежности крепления, правильности подсоединения коммуникаций и герметичности системы, можете приступать к пробному запуску. Фиксирование кожуха, если он имеется в купленной модели, – последняя стадия монтажных работ.

Установка вытяжки в каркасном доме

Технически установка кухонной вытяжки в каркасном доме мало чем отличается от аналогичных работ в квартире. Принципиальное отличие лежит в возможности отведения воздуха сразу на улицу и предварительной разработке индивидуальной вентиляционной системы.

Еще на этапе проектирования строения на кухне предусматривают наличие не одного вентиляционного канала, а двух. Один отвечает за приток свежего воздуха, а другой предназначается для его отведения через воздуховод вытяжки. При этом вентиляционный канал может быть общим для кухни, котельной и выхода каминного дымохода.

У системы вентиляции в деревянном доме есть также ряд других особенностей:

  • Роль приточных каналов играют продухи, расположенные в цокольной части строения.
  • Вытяжную трубу (вертикальную) чаще всего прокладывают в пространстве между наружной и внутренней обшивкой одной из центральных стен. Приточные трубы (горизонтальные) монтируют в межэтажных перекрытиях.
  • Выводят вытяжную трубу на 40-50 см выше уровня кровли. Это обеспечивает хорошую тягу, воздух не застаивается.

Таким образом, кухонная вытяжка в каркасном доме – не просто электроприбор, а рабочий элемент всей вентиляционной системы.

Установка вытяжки – сложный процесс, требующий предварительных расчетов и работы с электропроводкой. Даже одна ошибка может привести к неприятным последствиям в виде пожара и неэффективной работы прибора. Избежать их и получить консультацию по эксплуатации вытяжки поможет приглашение специалистов по ее монтажу.

Формула расчета производительности

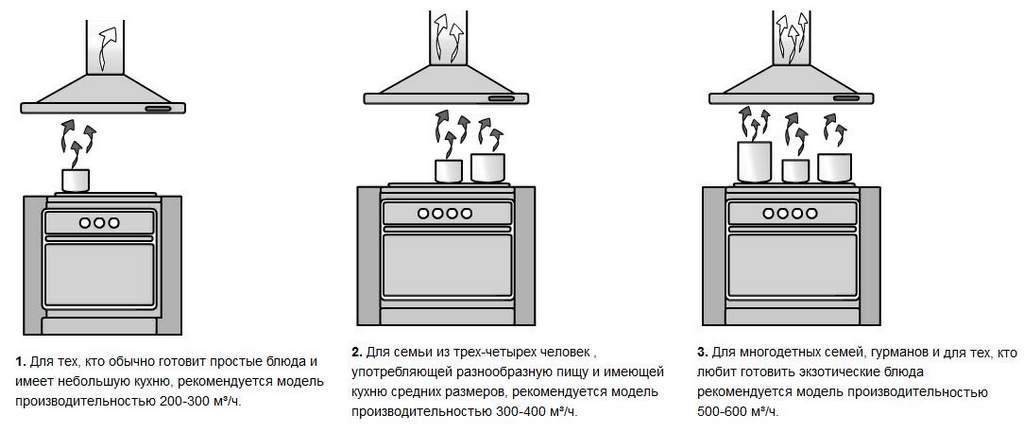

На основе практического опыта актуальными являются такие цифры

Установка вытяжки над газовой плитой будет оправдана, если она полностью обеспечит отвод отработанного воздуха. Необходимая мощность устройства определяется по формуле:

N = Q*10,

где:

N – искомая мощность,

Q – объем циркулируемого воздуха в кухне.

В свою очередь объем определяется так:

Q = a*h*b,

где: a, h, b – длина, высота и ширина кухонного помещения, соответственно.

Согласно нормативам высота расположения вытяжного устройства выбирается, исходя из:

  • мощности вытяжного устройства;
  • роста человека у плиты;
  • архитектурных особенностей помещения.

Это объясняет размерный диапазон: при прямой вытяжке высота ее над газовой плитой выбирается из 75-85 см, наклонная модель вытяжного устройства в нижней части – 55-65 см. При этом по ширине рабочая часть вытяжной конструкции должна быть не менее аналогичного размера варочной панели или даже перекрывать ширину плиты. Поэтому вначале покупают газовую плиту, и уже потом подбирается вытяжка. Нормативные размеры обычно указываются в инструкции по эксплуатации. Они могут быть изменены с корректировкой роста человека, но только не в меньшую сторону.

При подключении системы к вентиляционному рукаву следует избегать его изгибов или сделать так, чтобы их было, как можно меньше, а сам отвод был минимальной длины. Воздухоотвод компонуется из коротких и прямых участков. В ситуации, требующей изменения его сечения, используются переходники-фиксаторы.

Выбор воздуховода для вытяжки и его монтаж

Без соединения с общедомовым каналом работа вытяжки бессмысленна. Хотя, если устройство дополнить специальным угольным фильтром (некоторые модели, имеющие функцию рециркуляции, предусматривают его внутреннюю установку), то какое-то время можно пожить и так. Но постоянная замена угольных фильтров неизбежно приведёт к дополнительным расходам, так что лучше всё же иметь вытяжку, допускающую установку воздуховода.

Существует три варианта изготовления вентиляционного канала из стандартных деталей:

  • из гофрированной мягкой фольгированной трубы;
  • из пластиковых каналов прямоугольного сечения;
  • из ПВХ труб.

Гофра удобна в монтаже, но выглядит неэстетичной.

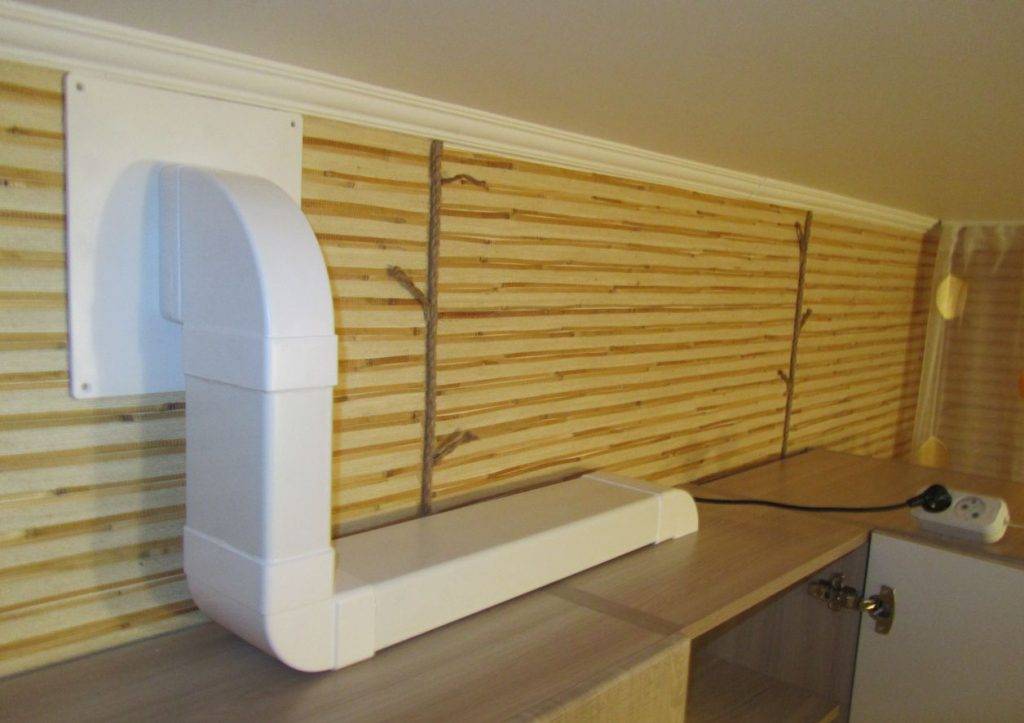

Наиболее часто используют для установки воздуховода каналы с прямоугольным сечением, поскольку обладают большим количеством преимуществ:

  1. Их легко можно разрезать (чтобы укоротить) пилкой.
  2. Они достаточно эстетичны, способны вписаться в любой интерьер кухни.
  3. Есть большое количество разных удобных переходных элементов — угловых, фигурных и прочих.

Наконец, пластиковые трубы. Они несколько уступают прямоугольным каналам по разнообразию переходных элементов.

Как произвести монтаж воздуховодов

Монтаж воздуховода предполагает проведение подготовительных работ:

  1. Сначала нужно измерить расстояние от выхода вытяжки до отверстия общедомового канала. Необходимо также учесть все повороты планируемой линии.
  2. Затем составить список элементов, которые нужно приобрести.

Предположим, что расстояние от плоскости отверстия вытяжки до уровня нижней линии решётки общедомового канала 1 метр. При этом необходим поворот влево, после чего остаётся ещё 50 см до вентиляционной шахты дома. Значит вам понадобится:

  • канал прямоугольного сечения 1 м;
  • канал диаметром 0,5 м;
  • колено с прямым углом;
  • переходник от вытяжки к каналу прямоугольного сечения;
  • переходник для решётки шахты дома с поворотом под прямым углом.

Монтаж воздуховода проводится в следующей последовательности:

  1. Сначала нужно установить переходник на верхнее выводное отверстие вытяжки. Проверить герметичность соединения, делая попытки расшатать деталь. Диаметр вывода бывает от 100 мм до 150 мм, к каждому размеру можно подобрать в магазине соответствующий переходник.

  2. Далее подставить сбоку прямоугольный канал и отметить карандашом линию разреза по нижней части вентканала, поскольку патрубок придётся немного укоротить. Отпилить ненужную часть инструментом по металлу. Можно также воспользоваться электролобзиком.

  3. Далее вставить прямоугольный канал в переходник, а сверху установить колено для поворота воздуховода. Эти детали легко соединяются друг с другом из-за того, что на концах у них есть расширяющие звенья. Достаточно немного надавить рукой сверху на вставляемую деталь, и она зайдёт в отверстие другого элемента. Смазывать соединения герметиком не требуется.
  4. Вставить последний канал, а с другого его конца вогнать переходник для решётки в стене кухни.
  5. Проверить эффективность вытяжки, для чего включить её и подставить руку к соединениям. Воздух не должен просачиваться.

Применяемые прямоугольные каналы хорошо стоят на своих местах без прикрепления к стене. Но для верности можно установить хотя бы один крепёж.

Обычно в квартирах вентиляционная решётка отсутствует. В этом случае необходимо при покупке деталей подобрать и её. Помимо строчных ячеек, в ней должно присутствовать отверстие для закрепления круглого конца переходника.

На стене решётка фиксируется с помощью дюбелей и саморезов.

Если же говорить про конусную вытяжку, то у неё в комплекте всегда есть собственный декоративный воздуховод в виде металлического блестящего короба. Внутри такого элемента всё равно устанавливают практическую часть — гофру для вентиляции, которая соединяет верхнее отверстие конуса с квартирным вентканалом.

Декоративный короб построен по телескопическому принципу. Его верхняя часть выдвигается из нижней и закрепляется согласно прилагаемой инструкции по монтажу.

Недостаток таких конструкций в том, что их можно применить только тогда, когда отверстие кухонного вентканала находится строго над плитой. Если оно сильно смещено вбок, монтаж подобного устройства вызовет сложности.

Если на кухонной стене присутствует дополнительный вентканал, то его можно закрыть обычной решёткой без отверстия. Пусть он служит просто для естественной вентиляции помещения.

Виды воздуховодов, их плюсы и минусы

Воздуховод предназначен для отведения загрязненного воздуха из помещения в вентиляционную шахту. Он бывает гофрированным алюминиевым и жестким пластиковым.

Гофрированный воздуховод для вытяжки:

  • прост в установке;
  • не требует покупки дополнительных деталей;
  • гнется и растягивается, не образуя резких переходов от одного участка трубы к другому;
  • недорогой.

Из недостатков:

  • шум при работе прибора;
  • непривлекательный вид;
  • сложность в уходе из-за гофрированной поверхности.

У пластикового воздуховода для вытяжки эти недостатки сведены на нет, но есть другие:

  • высокая цена;
  • необходимость покупки переходников и соединительных элементов;
  • сложный монтаж (сложно выполнить самостоятельно);
  • требует четких расчетов по длине труб.

Можно не переплачивать за эстетику пластикового воздуховода, если проект кухни предусматривает маскировку трубы. Это может быть декоративный короб, подвесной потолок, козырек на шкафчик. При их отсутствии пластиковая труба прямоугольного сечения – лучший вариант.

Вариант решения вопроса недостатка мощности

Большинство недорогих встраиваемых вытяжек отличаются компактностью, но это преимущество действует в ущерб мощности воздушного насоса. Это можно устранить простейшей доработкой.

Речь идёт об установке дополнительного канального вентилятора в любом месте отходящего воздуховода. Для этого потребуется всего пара переходников и прокладка шнура питания вентилятора параллельно с каналом или внутри него.

Установка может производиться с целью наращивания мощности, то есть с учётом параллельной работы штатного воздухонасоса и дополнительного канального вентилятора. Также возможна полная замена встроенного вентилятора наружным с выходом на мощность 1500–2000 м3/ч против стандартной производительности в 800–1000 м3/ч — именно эти показатели характерны для большинства недорогой техники.

Стоит помнить, что переключатель многорежимных вытяжек может быть не рассчитан на параллельное подключение дополнительного вентилятора. Если не получается разобраться в схеме, лучше установить дополнительный корпусный переключатель, благо для этого нужно лишь просверлить одно дополнительное отверстие в любом удобном месте.

рмнт.ру

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
