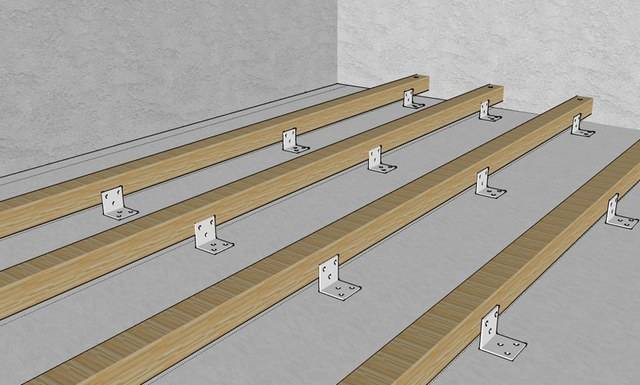

Фиксация железными уголками
С высокими лагами (100 мм и выше) сложно работать, поэтому их фиксируют к бетону железными уголками. Одной полкой их крепят к брусьям саморезами, а второй фиксируют к бетону дюбелями-гвоздями. Главное чтобы вся нагрузка шла на прокладки, а не на уголки, так как их главная функция – фиксация положения бруса.
- Сначала прикручивают к лагам уголок саморезами, которые требуется углублять в древесине на 3 см.
- Далее его следует зафиксировать в бетоне дюбелями.
Регулируемые лаги
Это крепление лаг к бетонному полу предусматривает установку под брусья прямоугольных подставок, которые с помощью четырех дюбелей крепят к основанию. В центре данного крепежа размещается шпилька, которой крепят лагу к бетону. Размещенные под брусьями гайки позволяю точно установить высоту лаг, а расположенные сверху гайки позволяют надежно зафиксировать их положение.
Шаг устанавливаемых под брусьями подставок зависит от размера профиля брусьев, но специалисты советуют не делать его длиннее 1 м. Это крепления обрешетки для пола не востребовано из-за высокой стоимости.
Конструкционные особенности и комплектация опор
Первоначально
опорные элементы представляли собой
металлические шпильки, к которым
приваривались специальные полки.
Постепенно изделия модернизировались,
внимание уделялось упрочению элементов,
усовершенствованию конструкции для
надежности и удобства применения. Принцип
устройства современных регулируемых
опор напоминает винтовой домкрат
Нужную
высоту стоек корректируют, раскручивая
винтовую часть. Точность регулировки
– один миллиметр. При достижении
необходимого уровня высоты элемент
фиксируют с помощью специального ключа
Принцип
устройства современных регулируемых
опор напоминает винтовой домкрат. Нужную
высоту стоек корректируют, раскручивая
винтовую часть. Точность регулировки
– один миллиметр. При достижении
необходимого уровня высоты элемент
фиксируют с помощью специального ключа.
Производители выпускают:
- прочные стойки из метала, способные выдерживать большие нагрузки, огнестойкие;
- винтовые регулируемые опоры из высокотехнологичного долговечного пластика, которые позволяют отрегулировать покрытие точно по высоте.
Пластиковый продукт изготавливают из полипропилена. В зависимости от модификации изделия комплектуют различными деталями.
Базовую основу изделия составляют следующие части:
- основание;
- удлинительные поставочные муфты с внутренней и внешней резьбой, разным диапазоном регулировки;
- вершина.
В
комплектацию входит также корректор
уклона. Элемент выпускают в форме диска
и интегрируют под основание стойки.
Деталь
выполняет задачу компенсации наклона,
обеспечивает монтаж подпорки в строго
вертикальном направлении. При необходимости
корректоры укладывают друг на друга. В
зависимости от модификации изделий
элементы компенсируют уклон от 0 до 5 %.
Вспомогательные
детали комплекта – держатели в разных
вариантах исполнения. Например,
отечественный производитель Level выпускает
крепления Level-Top в виде диска, оснащенного
монтажным бортиком.
Элементы
предназначены для крепления к опорам
деревянных, древесно-композитных или
специальных алюминиевых лаг размерами
от 30х45 до 100х100 мм.
Для закрепления плитки разработаны фиксаторы Level-Fix, которые упрощают укладку покрытия. Крепления подходят для материала шириной от 300 до 600 мм. Для монтажа одной плитки используют 4 фиксатора. Детали вставляют в отверстия, предусмотренные в верхней части опор. Мастера, работавшие с системами, пишут на форумах, что дополнительный крепеж не нужен, а фиксаторы подходят не только для указанной плитки, но даже для керамогранита любых габаритов. Варьируется только нужный шаг между стойками.
В
системах торговой марки BUZON в комплектацию
входят клипсы для одностороннего
крепления лаг различного размера,
которые защелкиваются на верхней части
подпорки, специальные крепления для
алюминиевых лаг и крестики с разделительными
пластинами для установки плит.
1 — Клипса 2 — Разделительный крестик 3 — Крепление для алюминиевых лаг
К
вспомогательным компонентам относятся
также амортизационные резиновые
прокладки.
Они
выравнивают разные толщины покрытия,
равномерно распределяют нагрузки,
предотвращают скольжение и поглощают
ударный шум. Для изготовления подушки
применяют специальную техническую
резину, устойчивую к деформациям и
агрессивной среде.
На регулируемые опоры укладывают:
- доску из натурального дерева;
- фанеру;
- декинг;
- доску из древесно-композитного материала;
- плитку.
Плюсы полов с регулируемыми опорами
Производители выпускают несколько вариантов так называемых «регулируемых полов» в зависимости от назначения того или иного помещения, проектируемой высоты напольного покрытия и состояния, в котором находится черновое основание.
Если необходимо поднять уровень пола на требуемую высоту, чтобы разместить под его поверхностью различные коммуникации, можно смонтировать конструкцию DNT, у которой имеются регулируемые опоры для лаг. Они не только обеспечат для напольного покрытия из любых материалов идеальную ровность, но и позволят обустроить каркас, когда перекрытием между этажами в доме являются деревянные элементы.
Когда нужно решить проблему выравнивания чернового основания без потери высоты помещения можно применить регулируемую DNT-конструкцию пола по плитам. Ее задействуют для подготовки основы под укладку, например, ламината или паркетной доски при условии, что перепад высот не превышает 2-х миллиметров на 2 погонных метра. Максимальная величина подъема покрытия пола в данном случае не превышает 5 сантиметров, что соответствует толщине стандартной бетонной стяжки.
Параметры регулируемых конструкций DNT предоставляют возможность за короткое время создать прочный и долговечный пол, который отличается превосходной тепло- и звукоизоляцией помещения. При этом нет необходимости заниматься пыльными и мокрыми процессами, как это происходит при обустройстве цементно-песчаной стяжки. Затраты на систему DNT не превышают цену на традиционные варианты выравнивания, такие как полусухая или бетонная стяжки, а также полы «Кнауфф».
Советы профессионалов по выбору лаг
Для лаг следует использовать хвойную древесину.
Лаги из лиственницы
При возможности материалы нужно пропитывать антисептиками. Это очень эффективные средства для защиты дерева не только от грибков, но и многих вредителей.

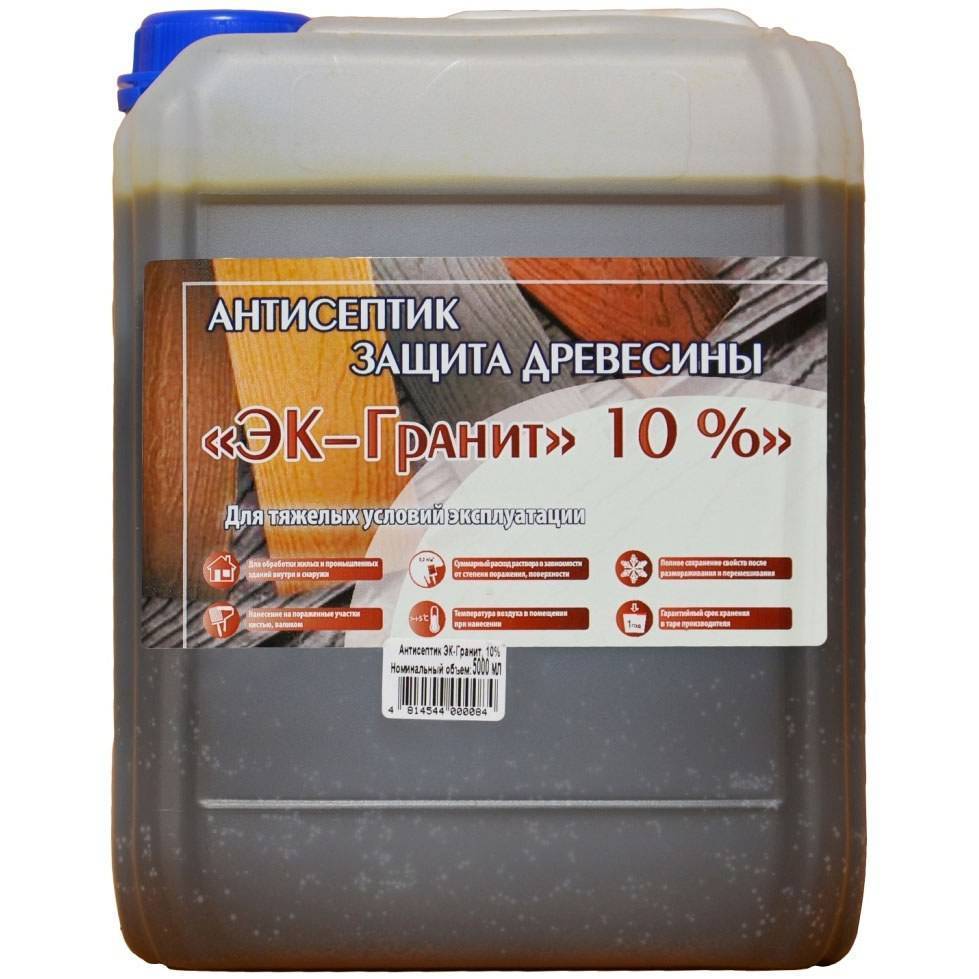

антисептик по дереву
Антисептик для древесины
Антисептик
Всегда подбирайте лаги с запасом прочности, особенно в тех случаях, когда метод установки предполагает нагрузки на изгиб. Нужно помнить, что исправить ошибки, допущенные во время строительства половых покрытий, всегда обходится намного дороже, чем производство работ качественными материалами и с соблюдением рекомендованных технологий.
Лаги из досок
Тщательно выбирайте доски для лаг. Они должны быть абсолютно здоровыми без следов поражения гнилью. Наличие сквозных трещин и гнилых сучков полностью запрещается. Если есть большие здоровые сквозные сучки, то нужно устанавливать лаги таким способом, чтобы под ними был упор.
Во время крепления лаг не допускайте вероятности появления шатаний.

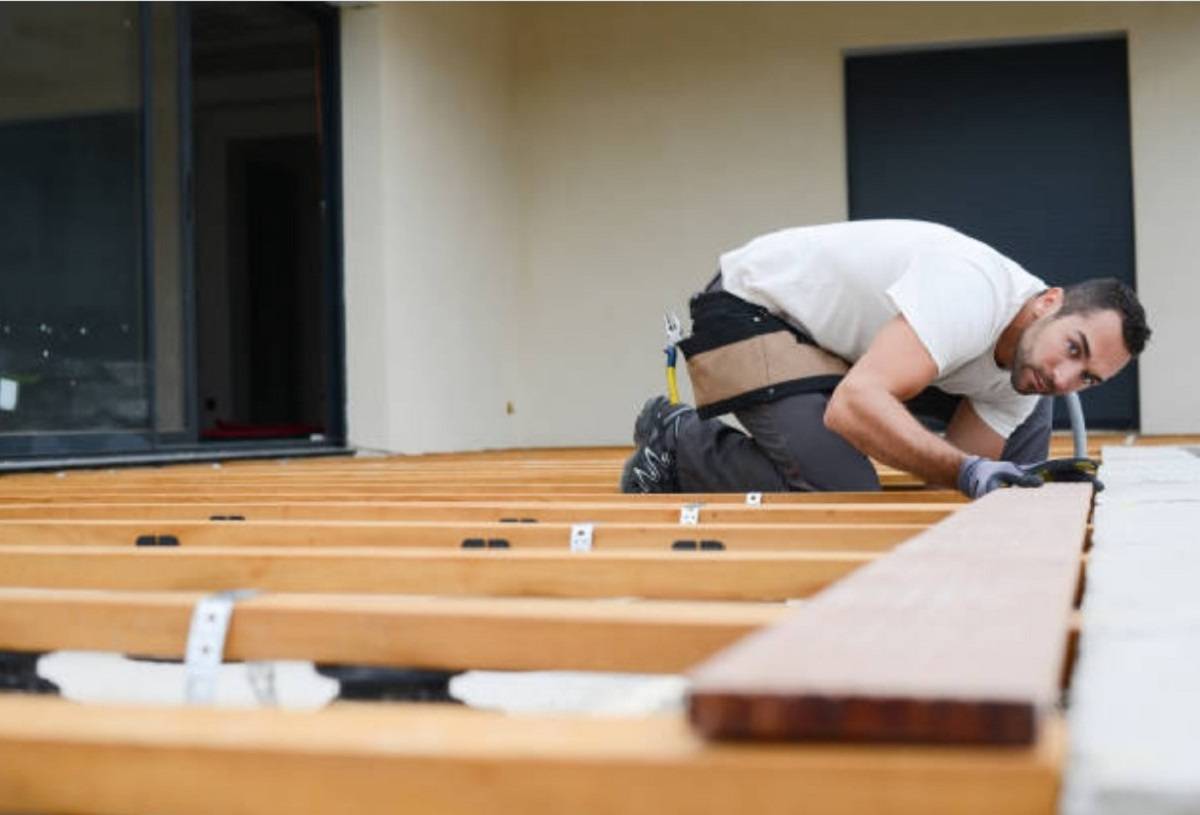

Прочно фиксируйте лаги
Большинство шатаний лаг становится причиной появления очень неприятных скрипов половых покрытий во время ходьбы. Для ликвидации таких явлений придется снимать половые покрытия, это долго и дорого, не всегда удается сохранить демонтированные материалы в пригодном для повторного использования состоянии.
Материалы и инструменты
Работа по укладке пола на лагах не требует наличия специализированного оборудования и инструментов. Приготовить потребуется:
- Перфораторную дрель.
- Отвертки или шуруповерт, молоток.
- Измерительные инструменты – рулетку, уровень, карандаш.
- Крепежи, в зависимости от способа крепления.
- Обработку древесины в ходе работ производят при помощи рубанка, ножовки или циркулярной пилы.

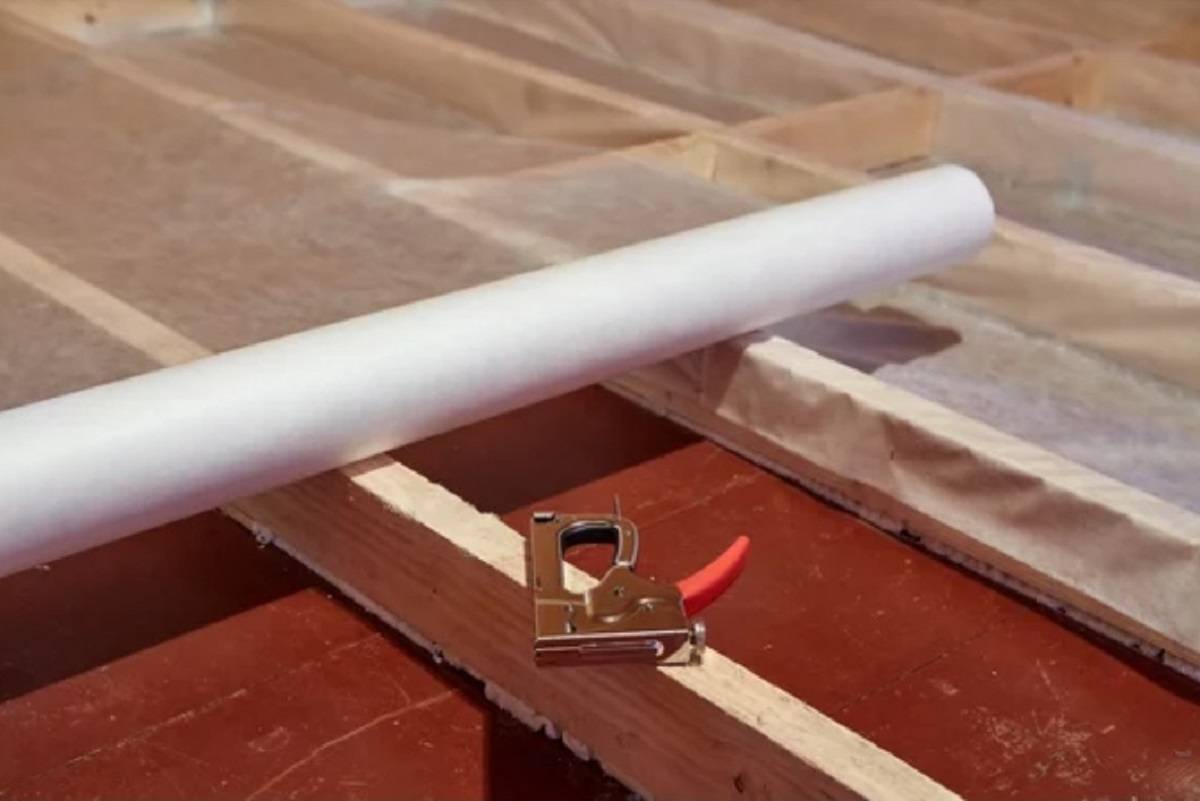

Потребуется приобрести гидроизоляционный материал с учетом выполнения нахлеста на стены по периметру помещения не ниже чем на 15 – 20 см.
Инструменты для укладки лаг
Существует ряд рекомендаций относительно приобретения самих лаг:
- Не стоит принимать близко к сердцу уверения продавцов пиломатериалов о том, что чем дороже и выше сорт древесины, тем надежнее и долговечнее будут лаги, из нее изготовленные. Для устройства настила можно вполне обойтись елью, пихтой или сосной.
- Можно смело приобретать древесину сорта В и ВС с условием, что ее влажность не превышает 18%. На внешние незначительные дефекты и оттенок материала можно не обращать внимания.
- Главное условие – отсутствие на поверхности древесины следов жизнедеятельности насекомых-вредителей (короед) и плесени – даже минимальное ее количество должно быть сигналом к отказу от приобретения древесины из этой партии.
- Выбор сечения бруса происходит в соответствии с выбранной толщиной настила и предстоящими нагрузками.
Лага половая
Установка лаг на бетонное основание: крепить или нет
Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.
Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.
Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает сам
Если лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем.
Сращенный или сдвоенный брус — замена дорогому лесу
В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.
Как усилить половые лаги
Усиление лаговой системы производится для увеличения запаса прочности или укрепления её отдельных участков при их повреждении.
Вариантов усиления несколько:
- монтаж одной или нескольких дополнительных опор под брусом, перед этим выровняв систему в горизонтальной плоскости при помощи домкрата;
- установка с одной или двух сторон бруса деревянных или металлических накладок, скрепленных болтами с шайбами;
- замена повреждённого участка на протез из металлического прута или швеллера;
Современным способом усиления лаг является армирование бруса углеродным волокном, с фиксацией эпоксидным клеем.
Армирование бруса углеволокном
Углепластик клеится несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не утяжеляющий конструкцию, и простота работы делают этот материал популярным.
Сращивание лаг
При укладке в больших помещениях брус можно сращивать.
Основные способы соединений:
- При помощи деревянных накладок или Т-образных пластин.
- Внахлёст.
- В пол дерева.
- В лапу.
Большей прочностью на прогиб и смещение обладают соединения последних двух видов.
Варианты сращивания лаг
Места соединений промазывают водостойким клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных накладок.
Обязательные условия при использовании составных лаг:
- в местах сопряжений должны быть оборудованы опоры;
- участки соединений соседних брусьев располагаются со смещением, не менее метра.
Пол на лагах — это практичный и доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры используемого материала, принесут практическую пользу. А соблюдение технологий устройства лаговой системы в различных условиях позволит своими руками оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.
Как выбрать материал для изготовления лаг
Рисунок 1. Шаг лаг для досок различной толщины.
Лаги можно изготовить из массива бюджетных пород деревьев: ели, сосны, пихты. В некоторых случаях используется лиственница, но стоит она дороже. Подойдет древесина 2 и 3 сортов. Уровень влажности должен быть приблизительно 19-20%.
Брус надо брать с прямоугольным сечением. Высота реек должна быть в 2 раза больше ширины. Лаги с подобным сечением способны отлично справиться с большими нагрузками.
Размер лаг нужно подбирать исходя из пролета, то есть расстояния между брусками нижней обвязки. Учитывать нужно и толщину используемого утеплительного материала.
В процессе приобретения досок необходимо осмотреть материал на наличие дефектов. Если на досках есть брак, то их нужно отложить. Материал рекомендуется приобретать с запасом в 15%.
Чтобы защитить древесину от жуков, грибка и плесени, всю конструкцию понадобится обработать антисептическим средством. Лаги с нижней стороны нужно будет обработать несколько раз, сделав промежуток в 4-5 часов. В качестве защитных средств от плесени можно использовать следующие: фтористый натрий, средство ВВК-3 и другие. Данные средства растворяются в воде, их можно наносить кистью.
Перед укладкой
Нужно помнить, что класть фанерные листы можно в относительно сухом помещении. Перед тем, как класть фанеру на пол, следует проверить, подходят ли условия влажности для укладки. Для этого лист полиэтилена с размерами 100х100 см укладывается на пол, его края плотно прижимаются, и полиэтилен оставляется на 2-3 суток. Если спустя 2-3 дня на полиэтилене не появятся капли испарений, в комнате сухо и можно стелить черновое покрытие из фанеры.
Следующий этап подготовки – определить состояние старого деревянного покрытия. Необходимо проверить, нет ли прогибов, скрипов, не прогнили ли половые доски. Расшатанные участки нужно укрепить, повреждённые – заменить. Не стоит пренебрегать этим этапом, так как от прочности деревянного основания будет зависеть качество будущего покрытия.
После восстановления старого пола, нужно проверить перепад высот при помощи строительного уровня. Чем ровнее будет старое покрытие, тем плотнее на него лягут фанерные листы и тем более надёжным и долговечным будет окончательное напольное покрытие. Поэтому нужно при помощи правила́ определить выступающие участки деревянных досок и выровнять их рубанком.
Выравнивание пола перед укладкойИсточник ironflex.ru
Перед укладкой нужно снять плинтусы, скорректировать длину дверного полотна и дверного косяка с учётом рассчитываемого уровня пола. Подготовленный старый пол нужно очистить от мусора. По желанию можно покрыть поверхность антисептическим грунтом или огнебиозащитой. В таком случае необходимо просушить основание в течение 2-3 суток.
Перед тем, как уложить фанеру на пол, нужно т её подготовить. Следует внести фанерные листы в помещение, где они будут укладываться, и оставить в вертикальном положении. Если времени достаточно, лучше дать постоять 5-7 дней. За это время материал «привыкнет» к условиям и в дальнейшем не будет сильно расширяться из-за перепада температуры. После сушки рекомендуется пропитать фанеру антисептиками и водоотталкивающими средствами и проветрить её.
Пропитки повышают влагостойкостьИсточник neoplus.spb.ru
После всех манипуляций нужно занести фанерные листы в помещение, где будет производиться укладка, разложить горизонтально и оставить ещё на 3-4 суток. Длительный предварительный этап необходим, так как место, где хранилась фанера до покупки, может сильно отличаться по условиям от того помещения, где фанера будет укладываться. Из-за резкой смены температуры и влажности листы начнут испарять или поглощать влагу и изменят свои размеры. Укладывать такую фанеру крайне не рекомендуется, потому что качество работы может сильно пострадать в результате терморасширения листов.
Деревянные полы
Общие характеристики и особенности
Устройство деревянного пола в частном доме требует знаний особенностей поведения древесины как строительного материала.
Для успешного строительства деревянных конструкций недостаточно слепо следовать инструкции, лучше знать и понимать суть процессов, характерных для этого строительного материала.
В первую очередь, перечислим особенности древесины:
- Древесина – природный органический материал, поэтому ее состав и свойства могут колебаться в некоторых пределах. Это приводит к тому, что даже в рамках одной породы или группы близких пород, могут встречаться неликвидные или просто неподходящие для конкретных задач материалы, поэтому одним из основных моментов можно считать грамотный выбор сырья для строительства;
- Изделия из дерева подвержены влиянию внешней среды: они реагируют на изменение влажности и температуры, боятся излишней влаги, насекомых, бактерий и грибов;
- Деревянные строительные материалы нуждаются в дополнительной обработке противопожарными, гидрофобными и антисептическими составами;
- Древесина не выделяет никаких вредных химикатов, является абсолютно безопасной для человека и не приводит ни к каким отрицательным последствиям для здоровья человека и животных;
- Деревянные поверхности наиболее привычны для человека в силу естественных исторических причин, они субъективно воспринимаются как наиболее уютные, теплые и красивые;
- Монтаж деревянных конструкций производят без использования сложного инструментария, так как обработка этого материала достаточно проста и отлично отработана на протяжении тысячелетий развития ремесел и зодчества.
Фото демонстрирует неповторимую красоту деревянных покрытий.
Так как тыльная сторона досок полового настила проветривается плохо, конструкция нуждается в тщательной обработке водоотталкивающими составами и дополнительной вентиляции
Вентиляция возможна не во всех типах полов, поэтому обработке отводят наиболее пристальное внимание
Несоблюдение рекомендаций при выборе сырья и его обработке приводит к печальным последствиям.
Разновидности
Устройство деревянных полов в загородном доме может отличаться в зависимости от конструкции постройки и режима ее использования.
Деревянные полы могут иметь различные конструкции. При желании их можно найти очень много, так как многие мастера вносят в классические схемы авторские поправки и изменения.
Мы не станем этого делать, а приведем наиболее практичные и удобные в монтаже варианты:
- Покрытия, не связанные с ограждающими конструкциями стен жестким образом, или так называемые «плавающие полы». Применяются в домах, где люди проживают круглый год и считаются наиболее приемлемым вариантом;
- Полы без подпольного помещения. Холодные, но простые в монтаже конструкции, подходящие для летних домиков и дач;
- Покрытия с подпольным помещением. Также называются теплыми полами, могут иметь подогрев или холодное подполье, изолированное теплоизоляционными материалами.
Схематическое изображение структуры «плавающего» напольного покрытия.
При этом следует помнить, что «плавающие» покрытия опираются на столбы, которые погружены в грунт. В отсутствие зимнего отопления эти столбы могут и будут подвержены вспучиваниям и другим движениям земляных масс, в результате чего их высота и пространственная ориентация могут меняться, что приводит к разрушению покрытия.
Исходя из сказанного, мы видим, что устройство полов 1 этажа деревянного дома следует выбирать в соответствии с назначением постройки и режимом ее эксплуатации. Пренебрежение этими правилами приводит к серьезным проблемам и необходимости дорогостоящего ремонта дома.
Если вы желаете жить в комфортных условиях, следует помнить, что устройство теплого пола в деревянном доме можно произвести как на основе «плавающей» технологии, так и на основе балок по принципу двойного пола с подпольным пространством и черновым покрытием.
На рисунке показано, как балки перекрытия зафиксированы в структуре стеновой конструкции.
Соответственно для летних и дачных домов подойдет балочный вариант, а для постоянного проживания можно использовать обе технологии, но предпочтительнее вариант на опорах.
Устройство пола второго этажа в деревянном доме возможно только по балкам перекрытия и/или обрешетке из лаг и ригелей, так что здесь вариантов не много.
Пошаговая инструкция крепления лаг к бетонному основанию своими руками.
Простой способ – это установка конструкции при помощи дюбелей.
Порядок работы:
- Выполняется нивелировка пола водяным уровнем.
- Прокладки вырезаются из ДВП.
- Поверхность бетона грунтуется.
- Наносится гидроизоляционная пропитка.
- По линии уровня надо закрепить крайние брусья, которые находятся вдоль стен.
- Остальные деревянные элементы раскладываются параллельно. Для выравнивания используются прокладки.
- В дереве и бетоне просверливаются отверстия. Устанавливаются дюбель-гвозди.
- После монтажа укладывается теплоизоляция.
Какой шаг должен быть между лагами
На этот фактор влияет толщина чистового покрытия, сечение бруса и механическая нагрузка.
| Материал | Толщина в мм | Шаг в см |
| Доска | 20 | 20 |
| 25 | 50-60 | |
| 40 | 70 | |
| 45 | 80 | |
| 50 | 100 | |
| Фанера | 15-18 | 40 |
| 22 | 60 |
Приклеивание фанеры к бетонному полу
Особенности выбора и установки дюбелей для пеноблока
Способы крепления деревянного бруса к стене из бетона
Как сделать бетонную стяжку по деревянному полу своими руками
Что такое лаги, и какие функции они должны выполнять
Лаги представляют собой бревна, брусья, металлические или пластмассовые балки, которые укладывают горизонтально. Большинство строителей предпочитают именно их в качестве основы под напольные покрытия и помосты. Поверх лаг укладывается половая доска.
Раньше, когда строительные технологии не были еще настолько развиты, брусья укладывались на бетонное основание, а доски фиксировали на них гвоздями. Конечно же, со временем деформировались все элементы напольного покрытия, что приводило к постоянному раздражающему скрипу полов. Но специалисты нашли, как эту проблему устранить:
- лаги начали «намертво» крепить к поверхности, даже если установка производится на бетонное основание;
- пол стали делать вентилируемым.
Появился также новый вид конструкций — регулируемые лаги для пола, установка которых настолько проста, что сделать это можно своими руками, посмотрев видео:
Крайне важно, чтобы изделия для ремонта изготавливались из хорошего и качественного исходного материала
Если планируете использовать деревянные элементы, то обращайте внимание на содержание влаги — оно не должно превышать 12%. Также древесину необходимо обработать специальным антисептиком, дабы предотвратить появление грибка и процессы гниения. Чтобы понять, почему лаги так широко используются в современном строительстве, достаточно ознакомиться с основными преимуществами такого метода обустройства пола:
Чтобы понять, почему лаги так широко используются в современном строительстве, достаточно ознакомиться с основными преимуществами такого метода обустройства пола:
- позволяют поднять уровень пола на необходимую высоту;
- обладают высокой прочностью и значительно уменьшают нагрузку на плиты перекрытия;
- стоят довольно дешево, благодаря чему вы сможете сэкономить свои средства;
- устанавливаются «сухим» методом, поэтому работа займет немного времени;
- воздушная прослойка между настилом и основанием улучшает звуко- и теплоизоляцию;
- проветриваемая конструкция способствует увеличению срока эксплуатации финишного покрытия.
Теперь, когда мы знаем все преимущества установки лаг, особенно на бетонном полу, можно выделить функции, которые они должны выполнять: шумо- и теплоизоляция, выравнивание поверхности, распределение нагрузки на основание, проветривание и маскировка коммуникаций. По-моему, довольно неплохо, как для их цены.
Так как, в большинстве случаев, лаги устанавливают на деревянных и бетонных полах (намного реже на полимерных), то и опишу я работу с этими двумя видами оснований.
Фиксация к бетонным столбам
Это способ предусматривает фиксацию брусьев к бетонным столбам, при этом используется аналогичный крепеж, но разработанный специально для столбов.
- Столбы нужно заранее покрыть гидроизоляционным слоем (используют битум или мастику). Их верхнюю часть можно защитить от влаги рубероидом. В столбах и брусе нужно заранее посверлить дырки.
- Далее в них нужно забить дюбеля или анкерные распорки.
- Потом брус крепят к столбу саморезами длиной в 2-3 раза больше ширины распорки.
- Брус крепится к столбам еще с помощью железных пластин с винтами. Их фиксируют к столбам дюбелями-гвоздями, а к брусьям винтами.
Благодаря изучению всех этих способов крепления вопрос как установить лаги на бетонный пол отпадает сам собой.
Устройство электрического ТП в конструкции пола на лагах
Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.
Требования
Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.
Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр)
Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией
Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия
Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.
Кабельный теплый пол в конструкции с лагами.
Основные требования, которых необходимо придерживаться, такие:
- Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
- Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
- Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.
Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.
Этапы монтажа
При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:
- На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
- Далее устраивается слой теплоизоляции из минеральной.
Сетка между лагами.
- Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
- На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.
Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.
При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами
Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе
Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см
Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки
Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.
Крепление пленки между лагами.
Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.
Что собой представляет пол на лагах
Пол на лагах – это конструкция, состоящая из нескольких функциональных элементов:
Правильная установка предполагает жесткое крепление всех элементов относительно друг друга, чтобы избежать смещений, деформации и постоянного скрипа полов. Правда, противники такого метода утверждают, что жесткое крепление бруса разрушает звукоизоляцию и способствует разрушению стяжки.
Что касается первого сомнения, то его легко можно развеять изучением как проходит укладка лаг. Действительно, жесткое соединение способно создать мостики звукопередачи. Но при этом под основание каждого бруса укладывается специальный амортизирующий слой, обладающий свойством звукопоглощения.
Еще некоторое количество шума «съедает» укладываемый в ячейках утеплитель. Кроме того, твердый бетон довольно плохо проводит звуки, в отличие от дерева, так что вряд ли уровень шумности после ремонта заметно изменится.
Представления о возможности разрушений также не имеют под собой основания, поскольку качественно выполненная стяжка не посыпается при попытке закрепить лаги. Если же стяжка начала разваливаться еще до попытки закрепить лаги, значит, ее нужно удалить и перезалить пол, поскольку качественного настила такое основание не обеспечит.
Еще один аргумент в пользу жесткого крепления – невозможность самостоятельно проверить, насколько хорошо высушены материалы. Плавающая (не скрепленная с другими элементами системы) укладка позволит сохранить максимально высокий уровень звукоизоляции. Но недостаточно просушенные лаги со временем выгнутся и искорежат всю сложную конструкцию.
Плавающий пол получает запас прочности буквально под собственным давлением. В решетке, собранной из брусьев, устанавливается утеплитель, сверху укладывается черновой настил. Но все-таки лучше отдать предпочтение жесткой фиксации лаг из бруса.
Особенности крепления лаг к полу
Не смотря на то, что преимущества создания настила с жестко закрепленными к основанию лагами очевидны, существуют противники этого способа, которые утверждают, что таким образом можно повредить целостность бетонной стяжки и нарушить звукоизоляцию помещения за счет образования акустических мостиков в местах установки крепежей.
Если стяжка при сверлении разрушается, то это говорит о ее плохом качестве и должно послужить сигналом к тому, чтобы демонтировать её полностью и залить новую. Качественно изготовленная стяжка не меняет своей целостности при сверлении в ней отверстий при помощи дрели.
С помощью анкеров конструкция пола может быть поднята на необходимую высоту
По поводу звукоизоляции: жесткая конструкция передает звуковые волны, но если учесть, что между лагами прокладывается утеплительный материал, который гасит звук, то это утверждение можно считать спорным. К тому же бетон намного плотнее древесины, а потому звук, который передается через акустический мостик на бетонное основание до соседей снизу не дойдет.
Один из нюансов деревянного настила по лагам – возможность образования скрипа, который становится слышен даже соседям снизу. Это происходит при смещении элементов конструкции (брусьев, лаг и крепежей) относительно друг друга. При жесткой фиксации лаг к бетонному основанию, этих неприятностей удается избежать.
В пространство между лагами укладывают утеплитель
Сторонники отказа от жесткого крепления лаг предпочитают конструкции плавающего пола, когда настил не зафиксирован к несущим конструкциям. В этом случае необходимо очень тщательно подойти к выбору материала лаг. Устойчивости плавающей конструкции придаст особое крепление брусьев между собой – в виде решетки, в пустоты которой укладывается утеплительный материал.
Плавающий пол на лагах
Выбор бруса для лаг
Брусы могут иметь различные сечения и показатели влажности
Как уже упоминалось, именно лаги к полу выполняют одну из самых важных функций. Потому, чтобы половые покрытия прослужили должный долгий срок, необходимо выбирать правильный строительный материал. Необходимо будет обратить на множество факторов, иначе под нагрузками бруски могут деформировать и вызвать повреждения финишного покрытия.
Влажность
При выборе любого строительного материала из древесины внимание должно быть первым делом именно на его влажности. Если брусья не будут сухими, то они не претерпят сильных линейных изменений в процессе сушки
Поэтому на момент покупки брус должен иметь влажность не более 16–18%. Данный показатель влажности является оптимальным, потому риски того, что древесина наберет влагу или усушится, минимальны. Стоит отметить, что оба этих процесса могут вызвать деформации, только направления их будут различны.
Сорт древесины. Система лаг призвана служить прочной опорой для финишного покрытия, потому она должна быть крепкой. Выбор высочайшего сорта необязателен, потому как 2 или 3 сорт древесины вполне сойдет. Прочность лаг будет компенсироваться большим количеством мест опоры, потому главное, чтобы пиломатериал не имел участков с плесенью и грибками. При использовании выравнивающейся системы стоит обратить внимание на количество и размеры сучков. Они могут стать участками надлома опоры.
Сечение. Определить форму сечения можно будет по торцевой стороне. Необходимо выбирать тот материал, который будет иметь четкую прямоугольную форму. Оптимальное соотношение сторон – 1:2 или 2:3, т. е. брусья с сечением 50х100 мм и 100х150 мм, например. При этом лаги должны укладываться на ребро. Такое положение бруса будет максимально устойчивым к вертикальным нагрузкам. Выбор сечения бруса должен исходить из того, с каким шагом они будут уложены и какой слой утеплителя планируется использовать.
Порода. Самый распространенный вариант – хвойные породы, которые имеют демократичные цены и прекрасно подходят для опоры под чистовой пол. Например, сосна или ель прекрасно подойдут для обычных условий, а вот там, где ожидается большая влажность, советуют использовать лиственницу. Она более устойчива к влаге и сможет обеспечить хороший эксплуатационный срок.
Обработка. Необходимо поинтересоваться у продавцов, имеют ли их пиломатериалы антисептическую обработку. Если такой нет, что часто бывает, то придется самостоятельно в обязательном порядке ее делать. Кроме антисептика, который защитит от плесени с грибком, применяют антипирены, повышающие огнеупорные свойства материала.
Правильно выбранный строительный материал – всего лишь полдела. Стоит остановиться на том, как крепятся лаги на деревянные балки в деревянном доме, на бетонные перекрытия и систему обвязки.
