Описание устройства и принцип работы котла Очаг

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Рис. 4 Конструкция двухконтурного газового котла

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

• Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
• Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
• Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

• Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
• Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Рис. 5 Первичный теплообменник для двухконтурного газового прибора

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

• естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
• принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел. Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6 Труба для коаксиального дымохода (труба в трубе)

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

• Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
• В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

• термодатчика, который контролирует температуру воды;
• электромагнита, который отвечает за управление основным клапаном подачи газа;
• термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
• датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом. Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении

А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

Добавить комментарий

Принцип работы двухконтурных газовых котлов. Отличие современных АГВ от традиционных аналогов. Рекомендации по выбору АГВ для частного дома

Владельцам частных домов аббревиатура АГВ знакома не понаслышке. Автономный газовый котел, изобретенный еще в середине прошлого века, успешно решает вопрос отопления в загородном строительстве.

Газовый котел для отопления частного дома

В процессе модернизации газовые котлы приобрели много усовершенствований, благодаря чему современные АГВ способны существенно экономить расход энергоресурса. В чем особенность таких систем отопления и как выбрать оптимальный вариант, рассмотрим ниже.

На чем основан выбор оборудования?

Большинство пользователей, которые сталкиваются с необходимостью покупки своего первого агрегата, задаются вопросом, какой выбрать газовый котел отопления? Единственно верного ответа здесь нет и быть не может.

Нужно учитывать следующее:

• 1.    Номинальную мощность агрегата. Это первоочередной параметр, от которого будет зависеть вся дальнейшая судьба системы отопления. Если мощности будет недостаточно для обогрева помещения имеющейся площади, то ничем этот огрех уже не исправишь. Так что в первую очередь нужно рассчитать квадратуру жилища.
• 2.    Далее следуют другие рабочие параметры. Нужно учитывать расход топлива и необходимое для работы давление в трубопроводе. С другими показателями также неплохо было бы ознакомиться, но в целом они не сыграют большой роли.
• 3.    Далее следует тоже очень важный показатель – рабочий ресурс. Рейтинг надежности газовых настенных котлов и напольных моделей говорит о том, что, как ни странно, отечественная техника выходит из строя реже зарубежной. Это связано с тем, что европейские модели ориентированы на работу в хороших условиях, которые невозможно обеспечить в российских реалиях.
• 4.    Следующий показатель – эффективность. Здесь все понятно и без объяснения, чем больше будет коэффициент полезного действия, тем меньше затрат придется понести для поддержания комфортного микроклимата в течение всего отопительного сезона.
• 5.    Страна-изготовитель. Рейтинг производителей газовых котлов гласит, что наиболее качественными являются немецкие машины. Следом за ними идут Италия и Швеция. Дальше примерно на одном уровне находятся Польша, Словакия, Чехия, Украина и Российская Федерация. В последние годы серьезный шаг вперед сделала Южная Корея. Стоит также различать произведенную отечественными заводами технику и просто собранные агрегаты из импортных комплектующих.

Отличия атмосферного газового котла от турбированного

Газовое оборудование, на основе которого сооружают автономные отопительные системы, на рынке представлено двумя вариантами. Потребитель сейчас может приобрести или турбированный или атмосферный (дымоходный) тип.

Первая группа оснащена коаксиальным дымоходом, а также закрытой камерой сгорания. Благодаря минимальным требованиям к системе вентиляции его можно устанавливать в многоквартирных домах. Для эксплуатации атмосферного котла необходим традиционный дымоход. Его устанавливают в малоэтажных частных постройках.

Основные различия между атмосферным и турбированным типом котла заключается в конструкции и принципе действия газовой горелки

В основной рабочий узел атмосферного газового котла, который относится к открытому типу, воздух забирается из помещения. Процесс горения с традиционным выделением его продуктов происходит открыто, потому для установки атмосферного оборудования обустраивают котельную, отделенную от жилой зоны дома.

Горелка атмосферного типа — это набор небольших сопел, через которые под давлением проходит газ. Во время горения нужное количество воздуха поступает в камеру, что усиливает пламя. В результате во время подогрева воды в системе атмосферный котел тратит минимум топлива. Вывод дыма осуществляется через выполненный из нержавейки дымоход.

Открытая горелка в процессе работы выжигает кислород из воздушной массы котельной. Даже если учесть, что это априори нежилое помещение, требуется устройство мощной вентиляции. Ведь постоянное поступление воздуха требуется для нормального горения

В турбированном котле предусмотрена закрытая камера сгорания. Кислород загоняется в камеры через коаксиальную трубу вентилятором. Установка оборудования возможна в любом месте.

Особенность настенного турбированного котла — камера сгорания выполнена из меди, что ограничивает мощность до 35 кВт. В напольных котлах она из чугуна, что позволяет значительно увеличить мощность.

Атмосферные разновидности газовых котлов нуждаются в подключении к стандартному дымоотводу с вертикальным каналом. Турбированные можно оснастить коаксиальным дымоходом – он проще и дешевле в установке

Дополнительные характеристики газовых котлов: на что обратить внимание

Выбирая устройство для отопления дачного дома, поинтересуйтесь его мощностью. Исходите из того, что для эффективного обогрева 10 кв. м требуется 1 кВт – если высота потолков не превышает 3 м. Кроме того, важен и уровень мощности. Отдавая предпочтение одноступенчатому котлу, имейте в виду, что он постоянно работает с одинаковой силой. При этом нет возможности контролировать поступление газа, как в двухступенчатых агрегатах. Плавное переключение режима потребления «голубого топлива» (например, в зависимости от климата или времени года) позволяет экономить.

Стальной газовый котел

Еще один параметр, на который следует обращать внимание – камера сгорания. Чаще всего в устройствах с естественной тягой можно встретить открытый тип, когда кислород для сгорания берется из жилого помещения

При недостаточной вентиляции это может быть опасным для жизни, поэтому лучше предусмотреть для такого агрегата топочную. Закрытая камера сгорания, которую чаще устанавливают в вентиляторных котлах, берет воздух извне. Это безопаснее при эксплуатации, но дороже при покупке.

Также специалисты советуют обращать внимание, из чего изготовлен основной элемент газового котла – теплообменник, в котором нагревается вода

1. Чугун хрупок, реагирует на изменения температуры. При этом он дольше служит (30-40 лет), устойчив к воздействию коррозии и лучше сохраняет тепло.
2. Сталь не боится перепадов температуры, хорошо вписывается в интерьер дома, но чаще подвергается коррозии. Срок ее службы – 15-25 лет.
3. Медь – самый дорогой материал, который при этом имеет такие достоинства: устойчивость к ржавчине, равномерный нагрев, высокий КПД.

Будьте готовы к тому, что напольный газовый котел довольно крупногабаритный Кроме того, более дорогие модели газовых агрегатов обычно оснащаются автоматикой, которая:

• блокирует котел, когда газ отключается;
• контролирует тягу;
• отключает газ, если пламя гаснет и др.

Устройство и технические характеристики

Одноконтурный котел Очаг для отопления дома

Отопительный котел бывает одноконтурным, двухконтурным или комбинированным.

Одноконтурный котел

Имеет чугунный теплообменник, для нагрева используется природный газ. Это сложная конфигурация, для установки требует большого количества деталей. В его функции входит только отопление. Для горячего водоснабжения дополнительно устанавливают бойлер.

Двухконтурный котел

Оборудован двумя теплообменниками. Используется для центрального отопления и горячей воды. Для нагрева применяют природный газ. Это компактная установка, работает в автоматическом режиме. Для одновременного нагрева отопительных батарей и получения горячей воды устанавливают теплоаккумулятор.

При отсутствии теплоаккумулятора при открытии крана горячей воды давление в системе отопления падает, температура снижается. Если котел расположен далеко от места потребления, горячая вода появится не сразу.

Комбинированные установки

Это универсальные котлы со стальным теплообменником (КСТГ, КСТГ). Агрегат может работать на мазуте, твердом топливе, природном газе. Используется для обогрева помещений площадью 400 м2 и горячего водоснабжения, имеет внутренний нагреватель воды. Оборудован газовой автоматикой, которая снижает подачу газа при повышении давления.

Газовый котел Очаг имеет следующие технические характеристики:

Характеристики	Марка котла
КСГ-7АТ	КСТГ-16	КНГ 24
Тип	Конвекционный газовый отопительный
Используемое топливо	Природный газ с переналадкой на сжиженный	Природный газ или твердое топливо	Природный газ с переналадкой на сжиженный
Назначение	Отопление	Отопление	Отопление и подача горячей воды
Способ крепления	Напольный	Напольный	Настенный
КПД	85 %	75%	90%
Мощность	7 кВт	16 кВт	24 кВт
Электропитание	Отсутствует	Отсутствует	220 В / 50 Гц
Срок службы	15 лет
Гарантия	36 месяцев

Приведены параметры трех часто используемых марок отопительного агрегата Очаг.

Рекомендации по выбору

Прежде чем купить настенный газовый котел, нужно определится с необходимой мощностью для отопления домовладения. Этот параметр определяется из расчета 1 кВт на 10 м² обогреваемой площади, при высоте потолков не более 3 метров.

Двухконтурные агрегаты хорошо справляются с теплоснабжением помещений и приготовлением горячей воды в домовладениях площадью до 250 м². В больших коттеджах нагрузка на систему отопления значительно больше, поэтому следует использовать устройство с одним контуром, а для нагрева воды подключать специальное оборудование.

При монтаже газовых агрегатов с естественной вентиляцией возникает необходимость в присоединении дымоходных труб. Турбированные и конденсационные котлы могут устанавливаться в любом помещении при условии соблюдения норм безопасности. Они имеют более высокую эффективность, но стоят значительно дороже.

Посмотрите видео, которое рассказывает об особенностях конструкции настенных газовых котлов.

Можно ли сделать котел своими руками

Устройство можно сделать самостоятельно, используя чертеж. Сварочных работ потребуется немного.

Основные компоненты:

1. Бесшовная труба из металла диаметром 57 мм с внутренней резьбой.
2. Термостойкое покрытие.
3. Патрубки для входа и выхода теплоносителя диаметром 32 мм с наружной резьбой.
4. Боковые заглушки из металла.
5. Внутренний электрод диаметром 25 мм.
6. Присоединительные клеммы (резьба М6), с помощью которых подключается нулевой провод и заземление.
7. Резиновые или паронитовые прокладки.

Резьбовые заглушки можно заменить металлическими кругами, но для этого понадобятся навыки сварщика и специальное оборудование. Кто-то вместо заглушки ставит патрубок, что позволяет сделать выход теплоносителя вверх. Электрод, расположенный внутри, следует изолировать от корпуса. Для этого используется фторопластовая втулка.

Котел может быть улучшен и модернизирован с помощью подручных материалов. Нежелательно в ходе сборки использовать разные металлы, иначе образуется гальваническая пара, то есть на одном электроде появится накипь.

Сборка выполняется по следующей инструкции:

1. Размечаются и отрезаются трубы для корпуса и патрубков. Они должны иметь выборки сферической формы. Это позволит обеспечить плотное прилегание к корпусу цилиндрического вида. В теле просверливаются отверстия, где будут привариваться патрубки.
2. Нарезается резьба. Для этого используются специальные метчики и плашки. Если под рукой материалов и инструментов нет, придется обращаться в токарную мастерскую. Там же вытачиваются заглушки, фторопластовые втулки и внутренние электроды.
3. К поверхности корпуса привариваются патрубки и клеммы, к ним будут подсоединяться провода.
4. Электрод закрепляется в заглушке и вставляется в котел.
5. Для окраски готового изделия подойдет эмаль, выдерживающая температуру до +120 градусов по Цельсию.

Еще один способ сборки недорогого котла.

С одной стороны в муфту вставляется электрод, а с другой ставится заглушка.

Для корпуса котла понадобятся тройник и металлический бочонок с внешней резьбой.

Сверху осталось закрепить диэлектрическую вставку.

После завершения работы проверяется проницаемость сварных швов. Простого заполнения системы водой будет недостаточно, ведь уровень рабочего давления достигает 2 бара. Швы очищаются от шлаков и покрываются мыльной пеной. Далее при помощи компрессора внутри котла создается давление, и если сварной шов некачественный, то на его поверхности образуются пузырьки.

Схема последовательности подключения элементов выглядит следующим образом:

1. Электроустановка.
2. Предохранительный клапан, манометр и воздухосбрасыватель.
3. Шаровой кран.
4. Отопительные приборы.
5. Расширительный бачок.
6. Кран для опорожнения.
7. Фильтр сетчатого типа.
8. Насос.

На последнем этапе подключают провода электропитания и заземления, систему заполняют водой и производят настройку оборудования. Корректируя состав теплоносителя, котел выводят на необходимую мощность. Можно использовать обычную водопроводную воду, но в ней содержатся вредные включения, вызывающие накипь на электродах. Оптимальный вариант — сначала заполнить систему дистиллированной водой.

Для осуществления настройки понадобиться воспользоваться токовыми клещами или амперметром, а также содой, шприцем и емкостью для размешивания. Ориентировочная мощность котла, сделанного своими руками, 4 кВт, поэтому сила тока в цепи должна быть 4000 Вт / 220 В = 18 А. Амперметр подсоединяют к проводам, после чего котел включается и производится нагрев воды. В то же время подготавливается содовый раствор в пропорции 1 к 10 и добавляется в систему при помощи шприца.

После включения котла показания сначала будут меньше 18 А. Далее в теплоноситель потихоньку нужно добавить раствор соды

Важно, чтобы система заранее была прогрета. Если в качестве теплоносителя используется дистиллированная вода, процесс может занять немало времени

При показаниях на приборе 16–17 А доливка прекращается. Рейтинг настенных газовых котлов двухконтурных по надежности читайте у нас на сайте.

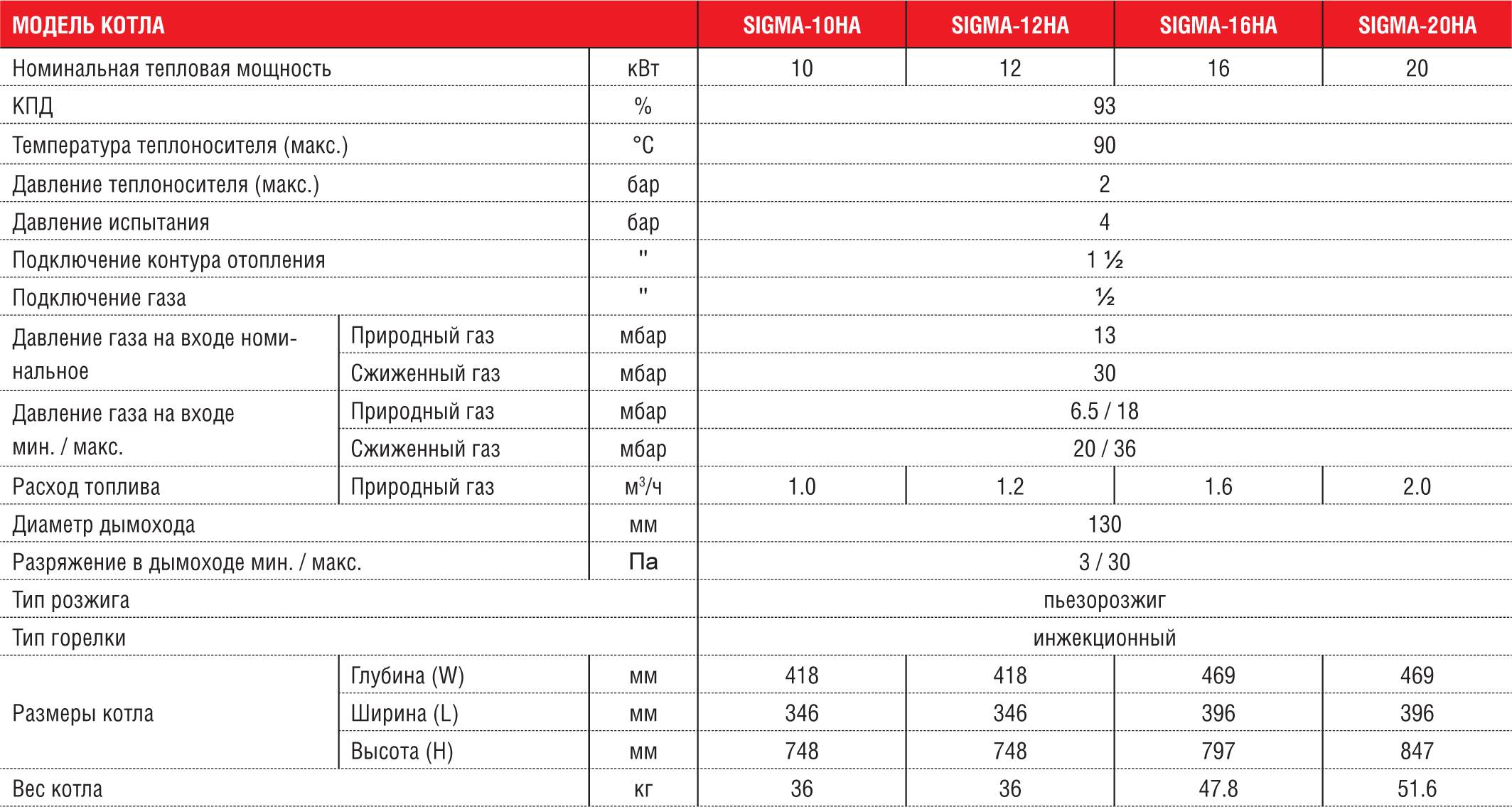

Бытовые напольные энергонезависимые газовые котлы

Все основные функции и устройство, которое имеют напольные энергонезависимые газовые котлы, осуществляются в полностью автономном режиме. Для работы котельного оборудования, не требуется электричество. Энергонезависимые котлы, оптимальное решение для местности, где наблюдаются частые отключения электроэнергии.

Как работают энергонезависимые котлы на газе напольного типа

Принцип работы энергонезависимого котла, имеет несколько отличительных особенностей, оказывающих влияние на расход топлива, точность регулировочных настроек и т. д. Все узлы котельного оборудования, функционируют в полностью независимом от электричества режиме:

Автоматика – регулировки выполняются термомеханическими приборами. Для пуска и открытия газового клапана, используется термопара. При нагревании, вырабатывается низкопотенциальное напряжение достаточной мощности, чтобы удерживать шток клапана в открытом положении.

Температура нагрева регулируется термомеханическим клапаном. Внутри регулятора находится тонкий металлический стержень. При нагревании, сердцевина нагревается, и «иголка» перекрывает газовую форсунку.

Типы напольных энергонезависимых котлов

По своим техническим характеристикам, энергонезависимые котлы напольного типа, делят по мощности и количеству теплообменников или контуров. Существует классификация по основному предназначению, в зависимости от производительности:

Еще одно отличие теплогенераторов – тип теплообменника, точнее, материал из которого он изготовлен. Чугунные котлы, отличаются надежностью, длительным сроком эксплуатации, большим весом. Стальные аналоги, стоят в 1,5-2 раза дешевле, но имеют худшие теплотехнические характеристики.

Двухконтурные энергонезависимые

Напольный двухконтурный энергонезависимый газовый котел, предназначен для отопления и горячего водоснабжения. Первичный теплообменник, выполнен из конструкционной или нержавеющей стали. Змеевик, традиционно изготавливается из меди. Последнее поколение энергонезависимых котлов, в качестве вторичного теплообменника, стали использовать трубку из сплава алюминия.

Одноконтурные энергонезависимые

Напольный энергонезависимый одноконтурный газовый котел отопления, в отличие от аналогов с двумя теплообменниками, предназначен исключительно для обогрева жилых помещений. Данный тип отопительного оборудования, отличается максимальной производительностью. Если со временем появится потребность в горячей воде, к системе отопления подключают бойлер косвенного нагрева.

Как выбрать энергонезависимый котел на газе

После определения, какой котел лучше, одно или двухконтурный, потребуется выбрать производителя отопительного оборудования. Рейтинг по надежности, возглавляет немецкая техника, но ее популярность снижает непомерно высокая стоимость.

Достоинства и недостатки энергонезависимого котла на газе

Конечно, как и у любого другого отопительного оборудования, у энергонезависимых моделей есть свои положительные стороны и недостатки. Учитывая плюсы и минусы, можно свести ошибки при выборе подходящего котла к минимуму.

Стабильная работа независимо от внешних факторов.

Больший расход газа – интенсивность нагрева контролируется посредством замеров температуры теплоносителя. Термостатический клапан имеет большую погрешность.

Энергонезависимый котел – это оптимальный вариант для отопления помещений с большой площадью, особенно в местности, где существуют проблемы с электроснабжением. Оборудование простое в эксплуатации, стоит дешевле, ремонт, настройки, практически не требуются. Часто, данный вид оборудования, используют для отопления загородных домов, дачных домиков.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

1. Газовая горелка.
2. Циркуляционный насос.
3. Трехходовой клапан.
4. Контур ГВС, пластинчатый теплообменник.
5. Теплообменник контура отопления.

• D — вход (обратка) отопительной системы для нагрева;
• A — подача готового теплоносителя для отопительных приборов;
• C — вход холодной воды из магистрали;
• B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Как выбрать котел?

При выборе газового котла анализируют три основных параметра: все технические характеристики, надежный и проверенный производитель, стоимость. Обязательно следует проанализировать помещение, в котором будет установлено оборудование

Первым делом следует обратить внимание на мощность и функционал техники

Критерии для грамотного выбора

Важные характеристики:

1. Производительность. Расчет производится после анализа площади помещения и возможной теплопотери.
2. Число обслуживаемых контуров. Если необходим обогрев помещение и горячее водоснабжение, выбирают двухконтурный котел с парой теплообменников. Если ГВС не нужно, то достаточно одноконтурного котла. В новых двухконтурных отопительных приборах предусмотрен режим «Зима/Лето».
3. Материал, из которого изготовлен теплообменник. Для первичного контура используют сталь или чугун, а для вторичного медь и алюминий. От материала зависит срок эксплуатации, теплопроводность и стоимость.
4. Автоматика. Она предусмотрена в двухконтурном турбированном котле. Бывает двух видов: стандартная и погодозависимая. В новых моделях встроен выносной блоки управления. Модель может быть дополнительно укомплектована дистанционным оповещением. Расход газа зависит от количества функций автоматики.

Лучшие модели газовых котлов производят немецкие компании. На втором месте по популярности находится итальянская и французская продукция. Россия также стала поставлять конкурентоспособные котлы, отличающиеся низкой стоимостью.

Самые надежные котлы фирмы Baxi, а также Vaillant Turbo TEC, Viessmann, Vaillant Atmo TEC. На втором и третьем месте находятся модели от Neva Lux и Arderia. Невысокие показатели надежности и качества сборки у корейской продукции от Navien, Hydrosta, Daewoo и Kiturami.

Требования к проведению монтажа

Самые высокие требования предъявлены к установке атмосферных котлов. Монтаж и подключение производят только представители газовой компании, с которой заключается договор на дальнейшее обслуживание и техосмотр оборудования. Все соединяющие узлы должны быть выполнены идеально, предельно герметично.

Установку турбированного котла можно произвести и самостоятельно. Но нужно учесть, что малейшее нарушение приведет к снижению работоспособности, а производитель откажется от гарантийного обслуживания

Турбированные модели не настолько требовательны, но собственноручное подключение также особо не рекомендовано. Особенно, если по вине неопытного исполнителя в газопровод попадает вода

Есть важное условие — безупречное выведение дымоотводных каналов на улицу

Сравнительная таблица

Выбирая газовый котел для квартиры или дома, стоит в первую очередь исходить из его технических характеристик. Сравнить их вы можете при помощи нашей таблицы.

МодельТепловая мощность, ВтКПД, %Объем расширительного бака, лРасход природного газа, куб.м/часСредняя цена, руб.

Navien DELUXE 13K	7–13	91,7	6	1,4	31 774
Buderus Logamax U072-12K	5,4–12	92	8	2,1	36 995
Bosch Gaz 6000 W WBN 6000-18 С	5,4–18	93	2,1	35 065
BAXI ECO-4s 24F	9,3–24	92,9	6	2,73	36 339
Лемакс PRIME-V20	9–20	92,5	2,27	35 857
Viessmann Vitopend 100-W A1JB010	24	91	2,77	39 227
Vaillant turboFIT VUW 242/5-2	9,7–23,7	93,5	7	2,66	39 828
Ariston CARES X 24 FF NG	11–25,8	93,7	8	2	38 025
Protherm Гепард 23 MTV	9–24,6	93,2	5	2,9	41 568
BAXI LUNA-3 240 Fi	9,3–25	92,9	8	2,84	67 526
