Организация прохода
В большинстве случаев, для сооружения дымоходов используется специальная сэндвич труба. Она представляет собой конструкцию из двух труб разного диаметра, вложенных одна в другую. Между ними, прокладывается негорючий теплоизолирующий материал. Внешняя оболочка изготавливается из тонкого металла, а внутренняя часть – из более толстой стали.
Проход через потолок такого сэндвич дымохода осуществляется точно также, как и обычной трубы. Разве что работы по обустройству проходного узла будет немного меньше. Можно воспользоваться как готовым решением, уже сделанным на фабрике, так и самостоятельно собрать необходимый узел.
В любом случае, необходимо предварительно подготовить место, где будет осуществляться монтаж всего устройства. В перекрытии вырезается квадратное отверстие, со стороной около 45 сантиметров. Такого размера достаточно, чтобы провести через него стандартный дымоход.

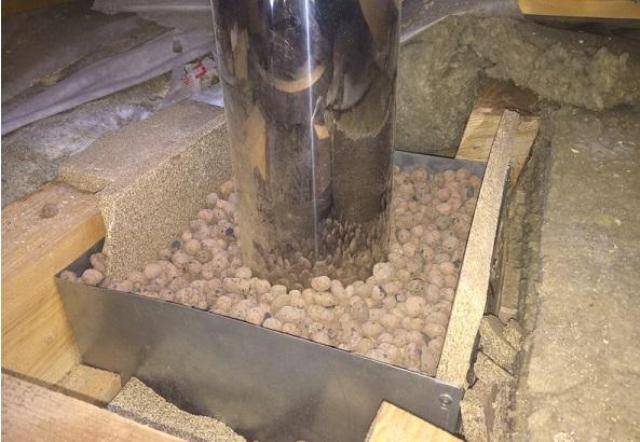

Сам потолочный узел для прохода, необходимо выложить снаружи и изнутри теплоизолятором, способным выдерживать высокие температуры. Наиболее популярна для таких целей специальная базальтовая вата.
По размеру квадратной части узла, на потолке наносятся ориентировочные линии. Проем должен располагаться строго над патрубком печи. Само отверстие выпиливается чуть меньшего размера, чем соединительная квадратная пластина. Необходимо оставить такой зазор, чтобы имелась возможность прикрепить ее к перекрытию саморезами. Готовый проем выкладывается тем же теплоизолирующим материалом, что и узел прохода.
В это отверстие нужно вставить готовый узел для проверки всех соединений. Перед тем, как вывести дымоход через потолок и окончательно его закрепить, нужно убедиться в вертикальности положения трубы и нахождении ее точно по центру проема.
Если посмотреть со стороны верхнего этажа или чердака, то можно увидеть, что в проходном узле остались пустоты. Они заполняются негорючим теплоизолятором. Можно использовать керамзит, глину или остатками базальтовой ваты. Главное – заполнить пустоту очень плотно.
Чтобы иметь более полное представление о том, как выглядит вся сборка в разрезе и как выглядит проход для дымохода через потолок, можно посмотреть на представленный далее чертеж.
На схеме показаны основные элементы дымохода и проходного узла, а также – части перекрытия, через которые осуществлялся проход. Через кровлю, трубу проводят похожим образом. Единственным отличием станет отверстие в квадратной металлической плите – оно будет не круглым, а овальным, так как располагаться будет под наклоном.
Расчёт системы вентиляции
По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.
Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.
Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.
Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.
Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.
Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).
Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.
Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:
2πR*L > S, где
R – внутренний радиус сечения дымоходной трубы,
L – её длина,
S – площадь внутренней поверхности котла.
Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.
| Мощность котла, кВт | Диаметр трубы дымохода, мм |
|---|---|
| 24 | 120 |
| 30 | 130 |
| 40 | 170 |
| 60 | 190 |
| 80 | 220 |
Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:
- высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
- на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
- на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
- флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
- если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.
Расчёт высоты дымохода относительно крыши
Виды дымоходов
Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.
Кирпичный
Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:
- Труба изготавливается из шамотного кирпича.
- Для возведения стенок применяется раствор глиняный или специальный клей.
- Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.
Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru
- Кладка обеспечивает герметичность.
- На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
- Для защиты от осадков на оголовке трубы установлен дефлектор.
А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.
Оцинкованная труба
Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.
Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.
Коаксиальный дымоход
В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.
Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.
Коаксиальный дымоход – это труба в трубеИсточник rubankom.com
А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.
В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.
Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.
Керамический
Такой дымоход является составной конструкцией, включающей в себя:
- Дымоотводный канал из керамического материала.
- Прослойка утеплителя или воздушное пространство.
- Керамзитобетонная внешняя поверхность.
Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.
Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com
Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.
Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.
Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.
Нержавеющая сталь
Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.
Дымоход из нержавеющей сталиИсточник pech-kamin.ru
В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:
- Длительный период эксплуатации.
- Многофункциональность.
- Сравнительно низкая стоимость.
- Большая прочность.
- Вероятная реализация изделия всякой сложности.
Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.
Проверка тяги в дымоходе после монтажа
Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.
Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:
- С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.

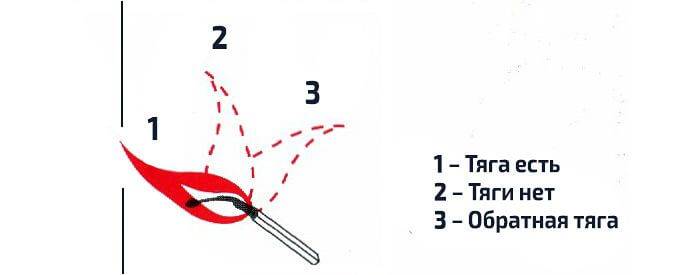

- С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
- Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.
Вопрос вентиляции
Он прорабатывается на стадии проектирования здания. Если вентканал создаётся после прокладки дымохода, то он должен находиться на одной линии с ним. В частном доме такие каналы обустраиваются во всех комнатах и на кухне, где также присутствует и вытяжка.
Для обеспечения удобной чистки вентканала создаётся особый карман с минимальной глубиной 25 см в стене дымовой трубы. Его позиция – под участком присоединения котла к дымоходу. В него будет попадать зола и сажа.
В нижней зоне дымоотвода формируются отверстия для очищения и дополняются дверками. Их закрывает кирпич, уложенный на ребро.
Оптимальный КПД вентиляции зависит и от параметра самого канала. В помещении, где высота потолка 2,7 м, его нижнее отверстие находится максимум в 50 см от потолка и минимум в 180 см от пола. Также на входное отверстие ставится решётка 15 х 15 см
Для создания вентканала в кладке наименьшее сечение составляет 14 х 14 см (полкирпича), а диаметр – 15 см. За один час эта система реализует троекратный воздухообмен.
На каком расстоянии от потолка вытяжная труба монтируется, если он создан из невоспламеняющегося и горючего материала? В первом случае наименьший показатель – 5 см, во втором – 25 см. Дистанцию можно сократить до 10 см, если покрыть поверхность нержавеющей сталью толщиной от 3 мм.
Виды дымоходных систем газовых котлов
На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!
Кирпичный дымоход
Кирпичный дымоход
Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?
Керамический дымоход в разрезе
Требования к коаксиальным дымоходам газовых котлов
Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.
Схема подключения коаксиального дымохода.
Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.
… и коаксиальным
Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках
Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе
Дымоход-сэндвич из нержавейки
Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

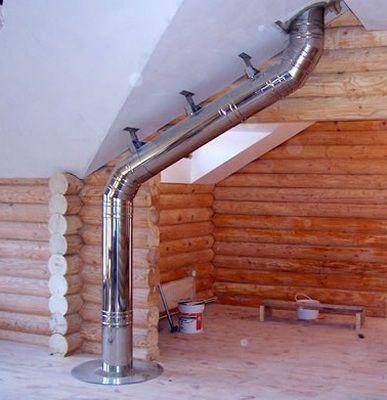

Сэндвич-дымоход из нержавейки
Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.
Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.
Элементы дымохода из нержавейки
Разнообразие деталей дымоходной системы
Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:
- Соединительные патрубки, который соединяет трубу с котлом — переходники.
- Трубы различной длины.
- Проходные патрубки.
- Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
- Конусообразный наконечник.
- Отводы.
Коаксиальное решение
Сегодня оно в силу своей практичности и надёжности имеет солидную популярность.
Структура системы – труба в трубе. Так синхронно устраняется отработка горения, и подаётся новый воздух.
У коаксиальных дымоходов есть два вида: горизонтальные и вертикальные. Первые монтируются в стене, вторые через потолок выводятся на чердак и кровлю.
У данного решения есть существенный минус – обморожение конденсата того сектора, что находится снаружи.
Выход из дилеммы кроется в специальном комплекте коаксиальных труб для защиты от обледенения. Это специальный набор, стойкий к морозам. Его выпускают многие бренды. Например, дымоход «Премиум» УТДК
Его материал – алюминий. Плотность – 2 мм. Для создания внешней и внутренней трубы применён антикоррозийный алюминиевый сплав и технология без швов.
Трубы покрывает полиэфирная глянцевая краска RAK 9003, устойчивая к ультрафиолету.
Особенности обустройства помещения, вентиляционных каналов и коаксиального дымохода следующие:
- Труба возвышается минимум на 2 м над землёй.
- Наименьшая дистанция от неё до верхнего окна – 1 м.
- В монтаже сборника конденсата нет необходимости, если труба монтируется по вектору к улице и под наклоном от 3 до 12 градусов.
- Магистраль нельзя выводить в ближайшее помещение.
- Труба с газом и выход дымоотвода отделяются на 20 см (минимум).
В стандартный коаксиальный комплект входят:
- труба,
- колена,
- переходники,
- накладки,
- обжимные кольца,
- крепёжные болты.
Горизонтальная версия применяется намного чаще, так как более дешёвая и простая в монтаже. Она идёт на улицу сквозь стену.
Предварительно в стене высверливается подходящее отверстие. В него ставится гильза и фиксируется герметиком. Следующие шаги:
- В гильзу ставится дымоход.
- Устанавливается контактное кольцо.
- На угол монтируется манжет.
- На дымоход ставятся пластиковые детали.
- К нему подключается угол.
- На манжету ставится стяжка.
- Участок наружной стены покрывается декоративной накладкой.
- Запускается котёл, проверяется герметичность системы.
Помещение для установки газового котла
Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.
Газовые котлы отличаются по типу камеры сгорания:
…
- агрегаты с открытой камерой сгорания (атмосферные);
- устройства с закрытой топкой (турбированные).
Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.
Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

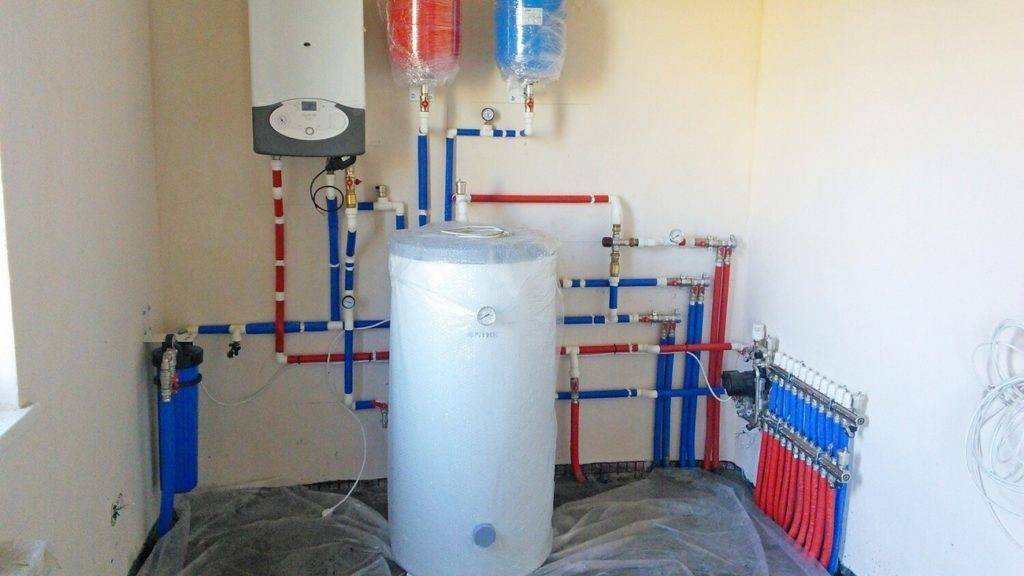

Требования к котельной
Минимальный объем помещения для установки газового котла зависит от его мощности.
| Мощность газового котла, кВт | Минимальный объем котельной, м³ |
| менее 30 | 7,5 |
| 30-60 | 13,5 |
| 60-200 | 15 |
Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:
- Высота потолка – 2-2,5 м.
- Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
- Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
- В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2 площади оконного проема.
- Наличие приточно-вытяжной вентиляции.
- Отделка из негорючих материалов: штукатурка, кирпич, плитка.
- Электрические выключатели освещения, установленные снаружи котельной.
Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ
К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ
В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.
…
Требования к помещению для установки турбированного агрегата
Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:
- Высота потолка более 2 м.
- Объем — не менее 7,5 м³.
- Имеет естественную вентиляцию.
- Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
- Стены выполнены из огнестойких материалов (кирпича, плит).
Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.
Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата
Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе
Конструкции котлов и способы устройства дымовых труб
Есть два типа горелок для газовых котлов:
Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.
Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход
В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).
Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.
Виды дымоходных систем газовых котлов
На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!
Кирпичный дымоход
Кирпичный дымоход
Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?
Керамический дымоход в разрезе
Требования к коаксиальным дымоходам газовых котлов
Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.
Схема подключения коаксиального дымохода.
Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.
… и коаксиальным
Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках
Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе
Дымоход-сэндвич из нержавейки
Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.
Сэндвич-дымоход из нержавейки
Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.
Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.
Элементы дымохода из нержавейки
Разнообразие деталей дымоходной системы
Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:
- Соединительные патрубки, который соединяет трубу с котлом — переходники.
- Трубы различной длины.
- Проходные патрубки.
- Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
- Конусообразный наконечник.
- Отводы.
Правила установки дымохода для газовой колонки
Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу.
Для вывода отработанных газов используют такие виды труб:
- гофрированная труба — легко монтируется, гибкость материала позволяет вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
- труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
- коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

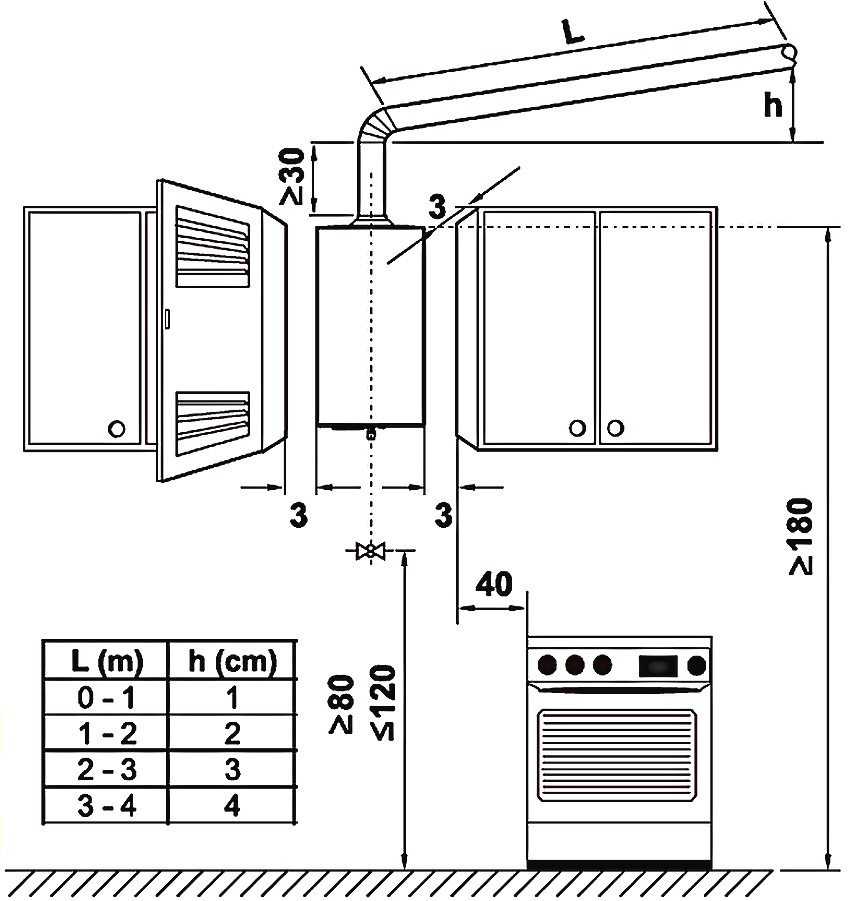

Рекомендации для установки газовой колонки.
Основные требования к монтажу дымоотводных труб для газовых колонок:
- эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
- тяга внутри системы дымоотвода должна быть постоянной;
- материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
- наружный участок дымоотвода должен иметь вертикальное расположение;
- конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
- вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
- дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
- категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.
Выбор материалов
Дымоотводы из нержавейки являются оптимальным вариантом. Эти конструкции имеют исключительную стойкость к различным видам коррозии, небольшую массу и обеспечивают хорошую тягу. Время эксплуатации стального дымохода, как правило, составляет не более 20 лет.
Но вот оцинкованная сталь с выводом продуктов сгорания справляется намного хуже, в отличие от нержавейки. Разогретые влажные испарения с высокой кислотностью очень быстро разрушают оцинковку. Срок службы этого дымохода — около 5 лет.
Исключительно продолжительным временем работы характеризуются керамические дымоотводы, они служат более 50 лет. Наиболее удобны европейские модели с внешним стальным контуром. Однако у этой конструкции существуют и некоторые недостатки.
В первую очередь, это значительная масса дымохода, которую необходимо соотнести с несущей способностью основания и стен здания. К монтажу керамического дымоотвода предъявлены высокие требования. Считается, что для нормальной тяги керамические трубы обязаны находиться четко вертикально, а эта конфигурация совершенно не всегда удобна.
https://youtube.com/watch?v=8c3FmjPFSwg
Коаксиальный дымоотвод — современный и эффективный выбор, однако довольно дорогостоящий. Конструкция этого дымоотвода представляет из себя две трубы, которые вложены друг в друга. По внутренней трубе выводятся продукты сгорания, а по внешней подводится воздух.
Традиционный кирпичный дымоотвод — не лучшее решение. Громоздкая конструкция, как правило, не характеризуется высокой тягой, имеет большой вес, а срок эксплуатации незначительный.
Однако если дома уже находится старый кирпичный дымоход, то он вполне подходит для эксплуатации. Вовнутрь конструкции устанавливают вкладыш из нержавейки, а кладка из кирпича является защитным футляром. Естественно, сечение и форма вкладыша обязаны соответствовать вышеописанным нормам.
Очень редко, но все еще можно увидеть дымоотводы из асбоцементных труб, так как их вытеснили более современные материалы. Эти конструкции довольно опасны, поскольку при перегреве могут разрываться. Время эксплуатации не более 5 лет.
