Разновидности и особенности монтажа коробов для светодиодной ленты

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

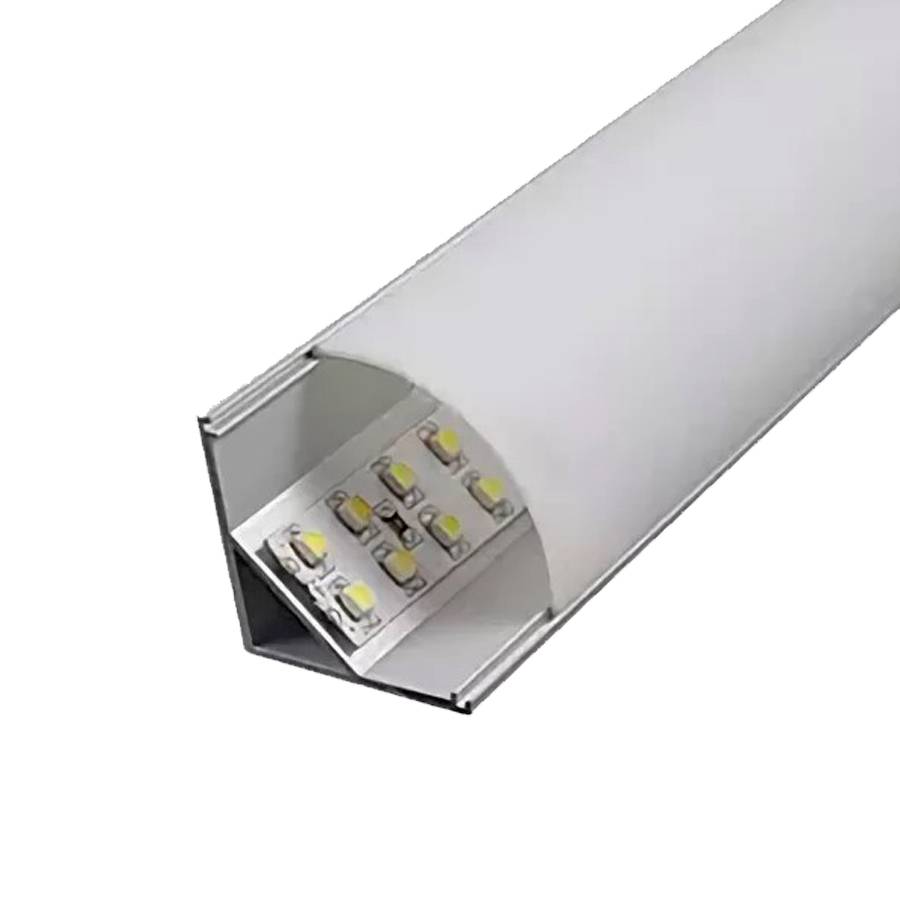

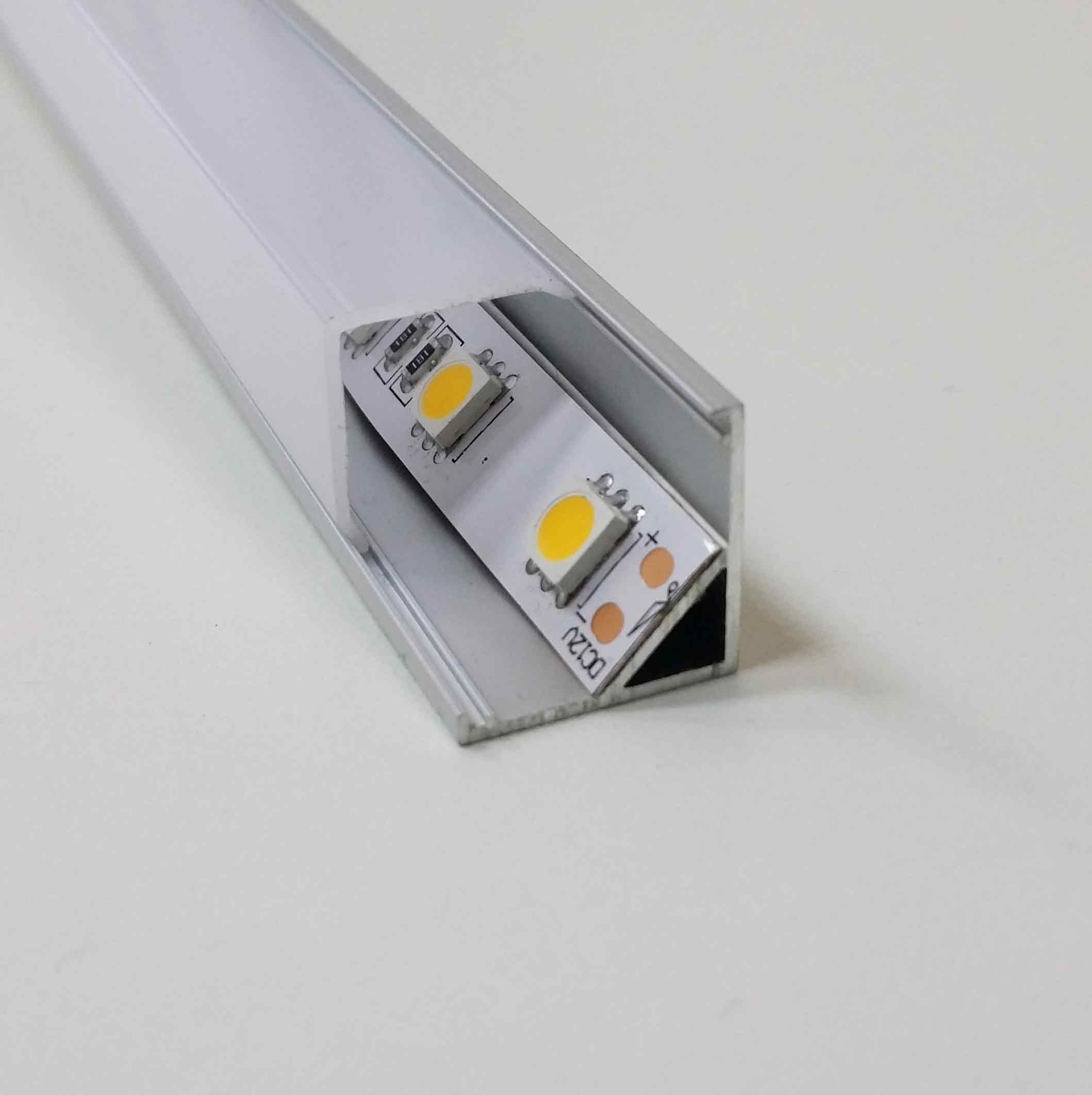

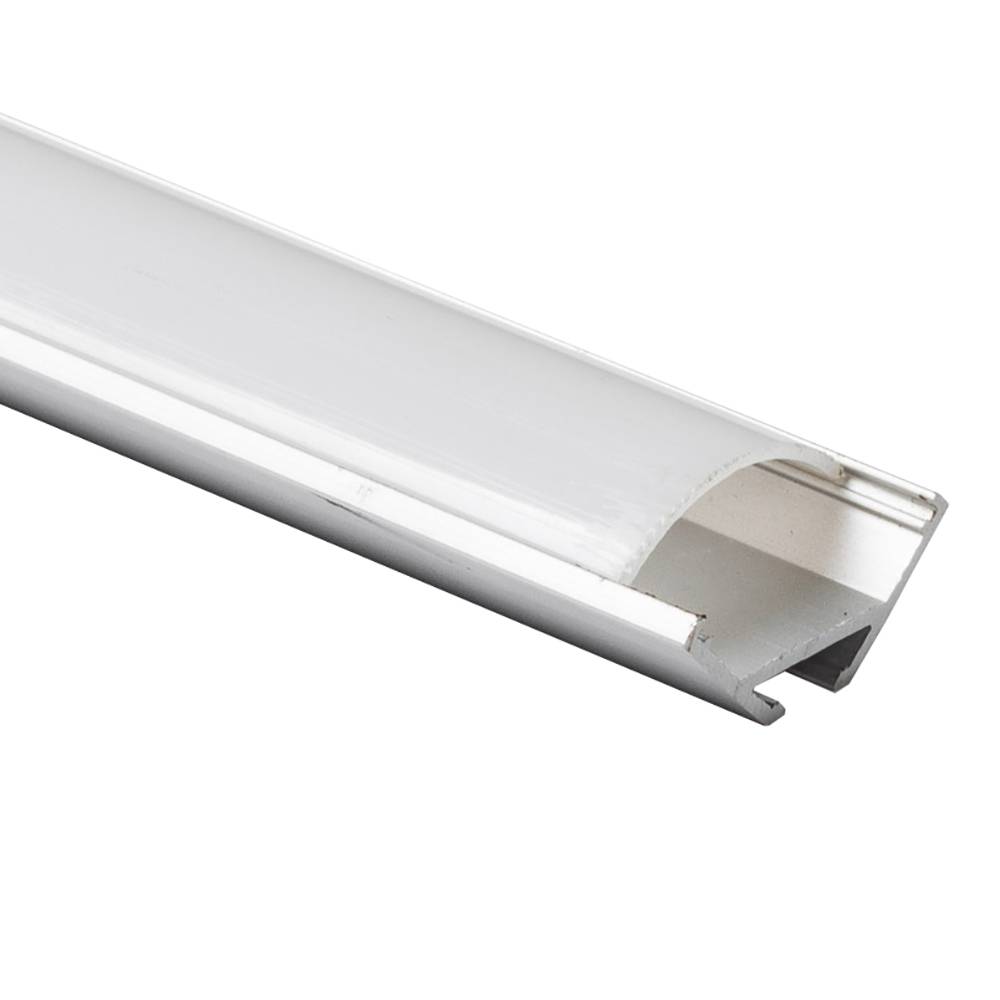

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Выбираем профиль для установки светодиодной ленты

Выбрать короб из алюминия для установки led светильников непросто. Чтобы сделать выбор правильно, нужно опираться на следующие критерии:

• место размещения подсветки;
• какая будет монтажная поверхность (стеновая или потолочная, ровная и гладкая или с искривлениями и шероховатостями);
• какой способ монтажа более приемлем: врезной, встраиваемый, накладной;
• какой тип подсветки планируется организовывать: скрытый или общий;
• вид модели. Самым ходовым является П-образный профиль. С его помощью можно добиться качественного и равномерного распределения светового потока, исходящего от светодиодов;

П-образный профиль

наличие или отсутствие необходимости использовать на профиле матовый экран. Если он нужен, то нужно определиться и с типом защитного экрана: цвет, степень прозрачности, вид (выпуклый, скрытый), форма и т.д.;

• подбор дополнительной фурнитуры, в которую входят специальные заглушки и крепежные элементы, а также прочие аксессуары. они помогут сделать вас систему освещения более изысканной, законченной и красивой;
• кроме этого не стоит забывать, что алюминиевый профиль может дополнительно быть укомплектованным линзами. С их помощью можно добиться определенного угла рассеивания светового потока.

Эти параметры обязательно нужно учитывать, чтобы добиться полноценной светодиодной подсветки и полностью подвести ее под свои требования.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Как закрепить светодиодную ленту на стене — Строительство и ремонт

Светодиодную ленту возможно использовать разным образом. В зависимости от особенностей ведётся и монтаж. Нередко применяют светодиоды в качестве подсветки для раковин. Особенность — в запрете в подобных зонах применять освещение на 220 В. По крайней мере, ближе, нежели на высоте в пару метров.

За счёт этого под вторым уровнем гарнитура, развешенного по стенам кухни, нормальный свет не установить. А светодиоды питаются от 12 В, что переводит их автоматически в высший класс электробезопасности. Указанные приборы уже вправе применяться даже для подсветки джакузи.

Но сегодня покажем, как производится установка светодиодной ленты на потолок.

Где на подвесном потолке установить светодиодную ленту

Чаще подсветкой снабжают потолки из ПВХ. Упомянутый подвид полимера тонкий и прочный. Достаточно посмотреть, как грубо заталкивают край полотна в клипсу при монтаже, чтобы проникнуться указанной истиной. Вдобавок ПВХ на потолке обычно термоусадочный:

Для выравнивания мелких дефектов применяется строительный фен

С большой осторожностью мастер ведёт вдоль каёмки, чтобы избавить взгляд от неровностей. По причине проделанной сложной процедуры демонтажу ПВХ потолок не подлежит.

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся

Следовательно, применяется подсветка потолка в избранных случаях

Это значит, что доступ к светодиодной ленте, стоящей выше полотна, получить не удастся. Следовательно, применяется подсветка потолка в избранных случаях.

Варианты потолочной подсветки

Потолок Армстронг

Допускается снабдить прозрачными плитами из пластика. Над подобными часто размещают светильники. Все это красиво обставляется, прозрачные плитки образуют вкрапления, или создаётся рисунок, в зависимости от фантазии дизайнера. В нашем случае стропила для установки плит возможно использовать в качестве каркаса, несущего светодиодную ленту. Возможно, придётся её нарезать кусками, технологию расскажем позднее.

Потолки ПВХ

Не всегда ставятся на клипсы. Порой удаётся вырезать полотно, а по периметру приделать гарпун. Потолок крепится на специальный профиль (для предыдущего случая используется подобный – «прищепка»), куда забивается по периметру. В результате конструкция получается съёмная, а натяжение получается за счёт прочной стыковки гарпуна. Закрывается снизу узким декоративным профилем.

Система установки ПВХ потолка на штапик отличается тем, что в стартовый профиль по периметру забивается особой формы пластиковая дощечка. Работать придётся вдвоём, зато удаётся гибко регулировать натяжение потолка.

Рекомендации по монтажу

Три перечисленные системы – помимо экстравагантных – годятся для симбиоза со светодиодными лентами. В этом случае освещение натягивается выше и обычно идёт по периметру.

Для потолков Армстронг направляющий профиль (условно назовём стрингерами) изготовлен из алюминия, а для ПВХ полотна применяется преимущественно пластик. Но из правила отдельные мастера делают исключение: по периметру полотна крепят гибкий кант, заталкивают его между стеной и направляющей.

Монтаж светодиодной ленты ведётся по внутреннему краю профиля, подсветка располагается над потолком (см. рисунок).

Схема монтажа

Профиль обычно крепится к стене на дюбель-гвозди, не доходя до потолка. В образовавшемся пространстве ставится освещение. По торцу профиля клеится светодиодная лента. Обычно снабжается по оборотной стороне антиадгезионной лентой. Нужно аккуратно снять защитный слой, и внизу окажется клей. Способ монтажа различается, алюминий послужит отличным радиатором для нашей подсветки, отводя тепло. Отмечается нюанс:

Если неприятность случилось, заделайте прореху малярным скотчем, а для укрепления на профиль применяйте клеевой пистолет (нагревающееся жерло с курком и патронами из абиетиновой смолы и винилацетата). Аналогичное производится на стыках двух светодиодных полос. В указанном месте имеются контактные площадки под провода адаптера или блока питания.

Проводящий слой потребуется заклеить малярным скотчем (только при необходимости), а дальше уже использовать клеевой пистолет.

Обратите внимание, на стыках не нужно паять светодиодную ленту, если просто собираем продолжение ветки. В этом месте светодиодной ленты стоят контактные площадки. Они нужны для подключения блока питания

Они нужны для подключения блока питания.

Обычно припаивается небольшой шлейф с разъёмом, куда стыкуется кабель, но допустимо напрямую, больших напряжений не предвидится. Чтобы соединить светодиодную ленту между собой, просто вставляете одну в другую. Плотность контакта проверяется элементарно – придётся прозвонить отрез целиком.

Многообразие видов светодиодных лент

Конкуренция на рынке светотехнического оборудования заставляет производителей закрывать все ниши применения LED-приборов, и даже создавать новые. Делается это путем выпуска разновидностей осветителей, не имеющих аналогов и прототипов в более ранних разработках.

По цвету излучения

Монохромные ленты

С разработкой светодиода с белым цветом излучения у LED-оборудования не осталось препятствий для полного завоевания рынка. Но даже белый свет не одинаков, и имеет градации по спектру излучения, характеризуемого цветовой температурой (в Кельвинах).

Шкала цветовых температур.

Потребитель может выбрать от теплых красно-желтых оттенков до холодных сине-фиолетовых. Также можно приобрести монохромные светильники с цветом, отличным от белого. В их маркировке присутствует название цвета на английском языке (Green, Blue и т.д.).

RGB-светильники

Этот тип лент содержит три светодиода красного, зеленого и синего цветов. Это дает возможность получать свечение практически любого цвета путем смешивания в разных пропорциях трех основных оттенков. И это свечение можно изменять динамически. У дизайнеров в руках оказывается почти неограниченный потенциал по созданию архитектурных подсветок, визуальных эффектов и т.д. Такие приборы в обозначении имеют символы RGB и управляются с помощью контроллеров (промышленных или любительской разработки).

Единственное ограничение такие светильники имеют по белому цвету – чистый белый получить из трех основных цветов невозможно. Для случаев, где это критично, к каждым трем цветным светодиодам добавляется один белый. Он «подкрашивает» синтезированный белый цвет. Маркируется такая лента литерами RGBW (RGB+White).

Светильник на основе адресных светодиодов

Эта разновидность LED-лент не имеет аналогов в мире осветительной техники и обладает безграничной мультимедийной составляющей. Ее главное отличие от обычной RGB-ленты в том, что доступно регулирование свечения каждого трехцветного элемента отдельно. Светильники с шиной SPI могут управляться от промышленных пультов, для приборов с однопроводной шиной (например, на основе элементов WS2812b) используют схемы управления на основе микроконтроллеров (в том числе, на платформе Ардуино). Это позволяет полностью использовать возможности, заложенные разработчиками.

Разновидности по исполнению

Обычные LED-ленты имеют степень защиты IP20. Это означает, что прибор защищен от попадания твердых частиц размером более 12,5 см и совсем не защищен от попадания воды. Такое исполнение не позволяет применять осветитель на открытом пространстве, не говоря о влажных помещениях. Поэтому производятся специальные типы лент с дополнительной защитой:

• в виде надетой на полотно прозрачной силиконовой трубки – в маркировке присутствует обозначение P;
• полотно может быть залито прозрачным герметиком – обозначается символами SE;
• если присутствуют оба способа защиты (силиконовая трубка заполнена герметиком), в маркировке есть символы PGS.

Светодиодный светильник в герметичном исполнении.

Такие методы защиты позволяют выпускать LED-светильники со степенью защиты до наивысшей (IP68) и применять ленты даже под водой.

По применяемым светоизлучающим элементам

Для формирования светового потока LED-лент применяются различные типы светодиодов, включая корпусные цилиндрические. Но наибольшее распространение получили ленты на основе безвыводных элементов (SMD). Такое исполнение наиболее технологично при производстве и позволяет несколько снизить стоимость светотехники. Форм-фактор LED маркируется четырьмя цифрами, обозначающими размеры элемента в плане (длина и ширина). Эти символы обычно входит в маркировку ленты.

Внешний вид основных светодиодов применяемых в лентах.

Таблица размеров LED

Тип светоизлучающего элемента	Габариты, мм
	3,5 х 2,8
	5,6 х 3
	5 х 5
	5,7 х 3

Для лент RGB используются светодиоды, содержащие в одном корпусе три кристалла с различными цветами излучения. Они имеют раздельное управление, но их аноды соединены. Обычно эти элементы применяются также в безвыводном исполнении.

Трехцветная LED-сборка.

Для создания адресных лент используют миниатюрные ШИМ-драйверы, в которые могут быть встроены светоизлучающие p-n переходы. Но также широко применяются микросхемы с внешним подключением трех LED базовых цветов (или светодиодной матрицы в едином корпусе).

Адресный светодиод WS2812B.

Цены и производители

На рынке есть множество разновидностей специального профиля, который изготовлен для LED-ленты. Однако зачастую стоит такой компонент одинаково с самой полосой, что делает покупку довольно существенной по финансовым затратам. Именно это и стало препятствием к широкому распространению специализированной продукции. Однако спрос есть и на неё.

Польская фирма Klus может похвастаться огромным ассортиментом, который расширяется цветовым разнообразием:

Немного дешевле обойдётся продукция из Китая. Там производит свои детали и оборудование международная компания Arlight. Её товар на 10−20 процентов дешевле польских аналогов. Большинство моделей совместимы с двумя типами рассеивателей прямоугольной или округлой формы с прозрачной или матовой поверхностью.

Профиль из алюминия должен быть анодированным. Иначе он останется не защищенным от атмосферных влияний, царапин, а внешняя привлекательность сменится потускнением. Рассеивающий экран нужно обязательно проверить на просвет. Он должен быть однородной структуры, без трещин и приливов пластика.

Вам это будет интересно Назначение и характеристики многожильного кабеля ВВГнг

Виды профилей и способ монтажа

По материалу изготовления различают пластиковые и алюминиевые изделия.

Пластиковые короба изготавливают из специального поликарбоната. Гибкий пластик позволяет широко использовать кабель каналы для оформления закругленных арок.

Преимущества поликарбонатов:

• Низкая цена.
• Эластичность.
• Различная фактура (цвет, поверхность под дерево…).
• Матовый или прозрачный корпус.
• Легкая установка.

Недостаток один – худшая по сравнению с алюминием теплопроводность и охлаждение ленты.

Металлические каналы изготавливают из алюминия. Они нарезаны на отрезки разной длины: 1150, 2000, 2500 мм.

Полезное свойство алюминиевого профиля – отведение тепла от источника света.

Ленты на светодиодах SMD 3528 и аналогичных в дополнительном теплоотводе не нуждаются. Изделия с SMD 5050 и выше нежелательно монтировать непосредственно на поверхности с низкой теплопроводностью (гипсокартон, ДСП). Для них используют теплоотводы (алюминиевые полосы, профили).

В

Монтаж профиля осуществляется на двухсторонний скотч, клей или саморезами.

Совет! При использовании скотча следует обратить внимание на его рабочую температуру – при нагреве ухудшается клеящая способность. Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту

Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту

Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту.

Разные типы профиля позволяют направлять световой поток в нужном направлении.

По способу монтажа различают профили:

• Накладной.
• Угловой.
• Встраиваемый или врезной.
• Для подсветки торцов стекла.
• Подвесной.

Накладные

Накладные модели популярны и востребованы. Монтаж осуществляют на любую ровную поверхность.

Крепление производят клеем, саморезами, с помощью качественного двухстороннего скотча.

В комплект изделия кроме профиля, входит пластиковая крышка. Элемент выполняется из прозрачного или матового поликарбоната, служащего рассеивателем. Вид крышки выбирают в зависимости от назначения освещения. Прозрачный экран используется в освещении, матовый – для декоративных целей. Торец закрывают заглушками.

Различные виды корпусов: прямоугольные, квадратные, конусообразные, круглые позволяют найти изделия для разных типов установки.

Из накладных профилей изготавливают корпуса подвесных светодиодных светильников, которые можно сделать своими руками.

Угловые

Применяются для установки в углах строительных конструкций, торгового оборудования, шкафов. Позволяют скрыть неровности стыков.

Вариант удобен в тех местах, где требуется освещение под углом.

Диодные источники излучают яркий, раздражающий глаза свет – для снижения эффекта в комплект обязательно входит рассеиватель.

Встраиваемые

Отличие врезного типа – наличие выступов, закрывающих неровности краев материала в месте установки.

Различают два варианта установки.

В первом случае в материале изготавливают паз, в полость которого встраивается профиль.

Во втором – установка в местах переходов от одного материала к другому. Например, линия соединения гипсокартона и древесно-стружечной плиты, разных по цвету пластиковых панелей…

Скрытая конструкция не видна человеческому глазу – заметна лишь полоса света.

Для подсветки торцов стекла

В продаже широко присутствует профиль для подсветки стекол 8 и 10 мм, служащий для установки ленты и крепления стекла.

В декоративном оформлении и рекламе широкое распространение приобретает технология акрилайт. На стеклянное полотно или оргстекло, методом лазерной гравировки, наносится узор. Рисунок становится видимым только при освещении торца стекла светодиодной лентой. Для обрамления полотна и установки ленты используется профиль.

Подвесные

Подвесной профиль похож на накладной, но конструкция с внешней стороны гладкая. Легкость обработки и резки позволяет изготовить своими руками различные по длине светильники.

Рассеивающие экраны

При анализе эксплуатационных показателей различных модификаций профилей, включая, естественно, гибкие, следует особое внимание уделить рассеивателям. Данный элемент конструкции позволяет сделать свет лент-диодов более комфортным для восприятия человеком

За счет преломления увеличивается угол потока, и свет равномерно распределяется.

Рассеивающие экраны делают прозрачными и матовыми. При этом последние являются более эффективными. Некоторые модели способны обеспечить уменьшение интенсивности потока до 30%. При использовании прозрачных вариантов потеря яркости светодиодов составляет не более 5%. Подобные короба используют не столько для регулировки направления светового потока и изменения его характеристик, сколько для защиты самой ленты от влаги, пыли и механических повреждений

Важно учесть, что с точки зрения защитных функций матовые рассеиватели ничем не уступают своим прозрачным «собратьям»

Монтаж подсветки

Переходим к основному вопросу темы – установка светодиодной ленты. Несколько полезных советов, которые помогут провести весь этот процесс на высоком уровне.

• С обратной стороны светодиодной ленты есть клейкий слой, вот почему ее очень просто и удобно устанавливать. Но учтите, что приклеить полосу и отклеить можно, здесь никаких проблем. Но повторно приклеить ее уже будет невозможно. Поэтому предварительно точно определитесь с местом установки. Это первое. Второе – перед тем как установить светодиодную ленту, подготовьте плоскость, к которой она будет приклеиваться. Поверхность должна быть чистой, без пыли, масляных и жировых пятен, без краски и олифы. Поэтому придется ее обезжирить, помыть и хорошо просушить.
• Светодиодная лента не выдерживает механических нагрузок, поэтому поверхность нанесения должна быть ровной без трещин, сколов, выпуклостей и выемок.
• Нельзя ленту изгибать под каким-либо углом. Переход должен быть плавным. Если изгиба не избежать, то придерживайтесь угла больше 90º.
• Светодиодную ленту можно и подрезать, укорачивая в размере. Для этого можно использовать ножницы, острый нож или хорошие кусачки. Подрезку можно проводить только по участкам, обозначенным на самой ленте.

Что касается самого монтажа ленты на кухне, в гостиной или другой комнате, то на самом деле ничего сложного в нем нет. Если вы определились, куда будет прикрепляться светодиодная лента, какая будет использована схема, то проведите подготовку плоскости и приклеивайте полосы к ней, слегка прижимая руками. Все остальное сводится к процессу подключения. Но эта тема другой статьи, которую вы найдете на нашем сайте.

Схема подключения светодиодной ленты

Единственный момент, который бы не хотелось упускать, это наличие в продаже специальных металлических профилей. Это декоративные планки (красивые), в которые устанавливается светодиодная лента (одна или две)

Здесь важно учитывать тот факт, что планка металлическая, поэтому между ней и лентой обязательно прокладывается изоляционный слой. Чаще всего он уже нанесен на профиль, но проверить всегда надо во избежание неприятных моментов, связанных с порчей светильника

Для чего необходим профиль для светодиодной ленты

Ленты с LED-светильниками нашли широкое применение для оформления помещений квартир и частных домов. Также они используются в качестве наружного осветительного оборудования при обустройстве фасадных частей зданий, лестниц и пешеходных дорожек.

Помимо этого, диодные ленты монтируют в офисах и прочих коммерческих сооружениях. К примеру, они используются для обрамления витрин или в салонах красоты в качестве элементов подсветки.

Освещение офисных зданий при помощи LED-профилей

Поскольку профиль для диодной ленты не боится влаги, он может быть установлен практически где угодно, в том числе в бассейнах и на автомойках. Также диодные ленты используют на кухнях для освещения рабочей зоны либо обеденного стола. Профили легко можно встраивать в элементы мебельных секций самостоятельно благодаря простой конструкции.

LED-профили на кухонной мебельной секции
