Какие узлы формируют стабильную лазерную резку
Лазерный станок редко теряет качество реза «сам по себе». Почти всегда причина упирается в конкретный узел: оптику, подачу газа, систему перемещения, охлаждение или расходники в режущей голове. Если смотреть на оборудование не как на монолитную машину, а как на набор взаимосвязанных деталей, становится проще находить слабое место, планировать обслуживание и не доводить дело до брака или простоя.
При подборе запчастей и расходников полезно сразу сверяться не только с моделью станка, но и с фактической конфигурацией головы, источника и блока охлаждения; для этого многие компании держат под рукой каталог или сервисную подборку через комплектующие для лазерной резки, чтобы не ошибиться в типоразмере сопла, линзы или защитного стекла.
Условно комплектующие делят на две группы. Первая — детали, которые напрямую участвуют в формировании луча и реза. Вторая — элементы, без которых система не держит точность, температуру и повторяемость. Ошибка многих цехов в том, что внимание уделяют только линзам и соплам, а направляющие, фильтры, кабели и датчики меняют уже после явной поломки.
Оптика и режущая голова: где чаще всего теряется качество
Оптический тракт — самое чувствительное место. Защитные стекла, коллиматорные и фокусирующие линзы, держатели и уплотнения должны быть совместимы между собой по диаметру, посадке и рабочей мощности. Даже небольшое загрязнение на стекле меняет распределение энергии: кромка начинает темнеть, появляются наплывы, а рез на толстом металле становится нестабильным.
Сопло тоже нельзя считать мелочью. Его форма, диаметр отверстия и геометрия посадки влияют на подачу газа и чистоту реза. Если сопло повреждено после касания листа или на нем появилась овальность, станок может сохранять мощность, но терять аккуратность на углах и мелких элементах. Для нержавейки, черной стали и тонкого алюминия часто нужны разные решения, и универсальный вариант не всегда дает лучший результат.

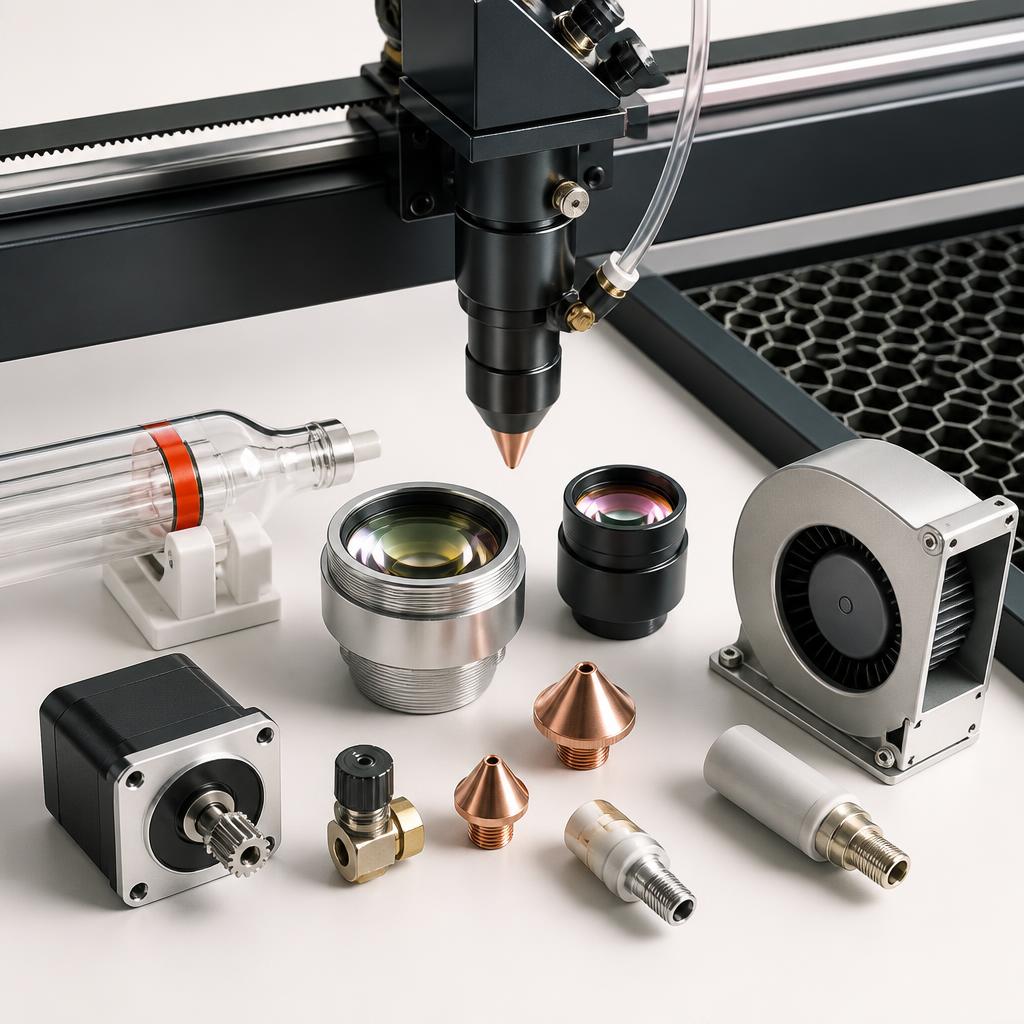

Что относится к наиболее ходовым расходникам
- защитные стекла для режущей головы;
- фокусирующие и коллиматорные линзы;
- сопла одинарного и двойного типа;
- керамические держатели сопел;
- уплотнительные кольца и прокладки;
- кабели датчика высоты и элементы подключения головы.
Ходовые позиции лучше держать в запасе, особенно если станок загружен посменно. Экономия на складе часто оборачивается гораздо большими потерями, когда производство встает из-за стекла за несколько сотен или тысяч рублей.
Механика, приводы и точность перемещения
Рез получается ровным не только из-за луча, но и из-за того, как движется портал. Линейные направляющие, каретки, зубчатые рейки, ремни, муфты и сервоприводы влияют на геометрию деталей не меньше, чем мощность источника. Износ механики сначала проявляется незаметно: мелкая рябь на кромке, шум при ускорении, небольшое расхождение размеров на повторяющихся деталях.
Если станок начал хуже отрабатывать острые углы или окружности, проверять нужно не только управляющую программу. Люфт в передаче, загрязнение направляющих, ослабленное крепление шестерни или уставший подшипник легко маскируются под «сбой в настройках». Хорошая практика — оценивать механику по графику, а не после жалоб оператора.
Охлаждение, газ и электрика: незаметные, но критичные элементы
Лазер не любит перегрев. Поэтому чиллер, фильтры, насосы, патрубки, датчики температуры и состояния жидкости — это не обслуживающая периферия, а полноценная часть технологической цепочки. Грязный теплообменник или слабая циркуляция сначала снижают стабильность, а потом могут довести до дорогого ремонта источника или оптики.
Не меньше проблем дает газовая часть: редукторы, клапаны, шланги, фитинги, осушители и фильтры. Нестабильное давление кислорода или азота сразу отражается на кромке и скорости резки. Если расход вырос, а качество просело, есть смысл искать утечку, засор или некорректную работу клапана, а не поднимать мощность «на глаз».
По электрике чаще всего страдают кабель-каналы, разъемы, концевики, датчики высоты, блоки питания и модули управления исполнительными узлами. Эти детали редко попадают в центр внимания до момента отказа, хотя именно они часто становятся причиной плавающих ошибок, остановок по тревоге и нестабильного старта смены.
Как подбирать комплектующие без лишних затрат
Самый безопасный путь — подбирать замену по артикулу производителя головы, источника или конкретного узла, а затем сверять размеры и рабочие параметры. Если ставится аналог, нужно смотреть не на внешнее сходство, а на материал, покрытие, допуск по геометрии, температурную стойкость и реальную совместимость с мощностью станка. Дешевая линза или сопло нередко оказываются самыми дорогими деталями, потому что приводят к браку и повторной резке партии.
Есть и практический баланс: не все позиции нужно брать в максимальной комплектации. Для склада разумно разделить номенклатуру на критический минимум, планово заменяемые расходники и редкие компоненты под заказ. Такой подход помогает не замораживать деньги и при этом не зависеть от срочной доставки в момент поломки.
Какой запас деталей действительно оправдан
Для бесперебойной работы цеха полезно иметь комплект тех позиций, которые изнашиваются быстрее остальных: защитные стекла, сопла, керамику, уплотнения, фильтры, ремни и базовые датчики. Если оборудование работает с высокой загрузкой, в резерве держат также насос, кабельные сборки и отдельные элементы режущей головы. Смысл запаса не в том, чтобы превратить склад в музей запчастей, а в том, чтобы любая типовая неисправность устранялась в течение часов, а не дней.
Хорошо организованная система комплектующих делает лазерную резку предсказуемой. Когда оператор понимает состояние оптики, механик следит за приводами, а снабжение не путает совместимые позиции, станок режет чище, простаивает меньше и не требует героизма от персонала.
