Недостатки отопительной системы АГВ
Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:
- Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
- В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.
Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.
На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.
Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.
Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.
Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:
- термодатчика, который контролирует температуру воды;
- электромагнита, который отвечает за управление основным клапаном подачи газа;
- термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
- датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.
Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.
После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.
Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом. Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении
А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно
Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.
Добавить комментарий
Принцип работы двухконтурных газовых котлов. Отличие современных АГВ от традиционных аналогов. Рекомендации по выбору АГВ для частного дома
Владельцам частных домов аббревиатура АГВ знакома не понаслышке. Автономный газовый котел, изобретенный еще в середине прошлого века, успешно решает вопрос отопления в загородном строительстве.
Газовый котел для отопления частного дома
В процессе модернизации газовые котлы приобрели много усовершенствований, благодаря чему современные АГВ способны существенно экономить расход энергоресурса. В чем особенность таких систем отопления и как выбрать оптимальный вариант, рассмотрим ниже.
Организация системы отопления
Система отопления состоит из отопительного прибора – котла и элементов теплоснабжения, по которым поступает теплоноситель, обычно, это вода, иногда используют антифриз
Важно чтобы она была хорошо продумана и спроектирована в зависимости от используемого вида топлива. Системы отопления также классифицируется по нескольким важным показателям, которые не зависят от типа используемого котла
Совет! Работы по монтажу системы отопления в спокойном режиме значительно отличаются по качеству от тех, что выполнены в спешке, перед началом холодов.
Система отопления по способу циркуляции теплоносителя бывает двух видов.
- Принудительная. Циркуляция жидкости осуществляется за счет работы насоса. Преимуществом такой системы, является ее комфортная эксплуатация и возможность поддерживать заданную температуру в каждой точке. К минусам можно отнести только потребность насоса в электроэнергии.
- Естественная. Исполняется за счет гравитационных сил подающей и обратной труб, если они достаточного диаметра. Затраты топлива при эксплуатации такой системы существенно увеличиваются.
Виды организации системы отопления помещения
- Радиаторная – проверенные временем и при грамотном исполнении достаточно надежны и эффективны.
- Плинтусная – это своего рода гибрид радиаторной системы и теплого пола. По периметру комнаты устанавливают специальное оборудование и теплоотдача уходит как в направлении пола, так и в сторону стен.
- Теплый пол – обычно, водяной. Под напольным покрытием проводят систему труб, которая обогревается теплоносителем.
- Теплые стены по конструкции напоминают теплые полы. Могут быть встроенными в кирпичную кладку или спрятаны под гипсокартон.
- Комбинированная.
В зависимости от способа разводки труб к отопительным приборам система отопления может быть:
- Однотрубная. Все элементы теплоснабжения подключаются последовательно, и последний радиатор цепочки будет немного холоднее, чем в первый.
- Двухтрубная. Подключение подразумевает подвод прямой и обратной трубы к каждому радиатору. Таким образом, их температура является одинаковой независимо от степени отдаленности от котла.

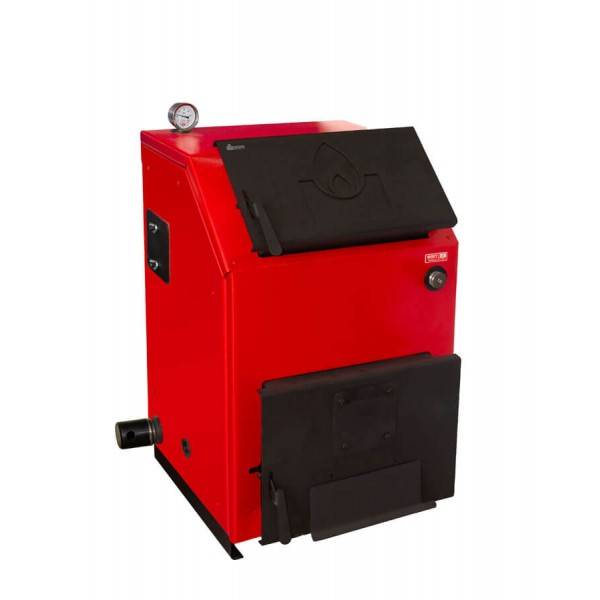

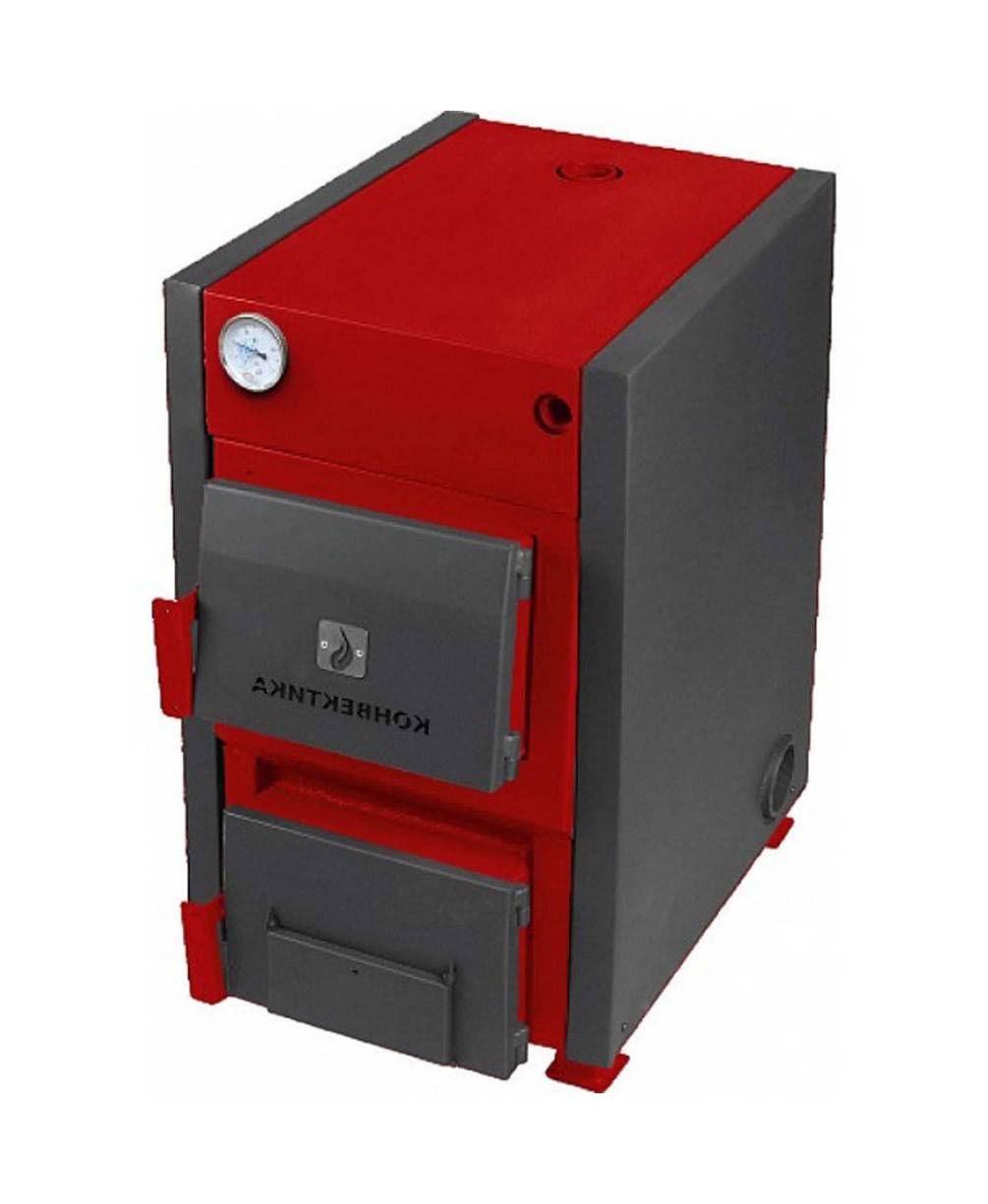

Как выбрать хороший твердотопливный котел
Для выбора устройства отопления стоит учитывать ряд следующих характеристик.
Мощность котла
Мощность котла – один из самых важных критериев выбора отопительного оборудования. Правильный расчет мощности – гарантия того что котел будет справляться с отоплением дома и при этом будет работать в оптимальном экономичном режиме.
Для расчета мощности используются две основные характеристики:
- площадь помещения;
- удельная мощность на 10 кв.м. помещения.
Для полностью утепленного дома со стандартной высотой потолков для прогревания 10 кв. м. помещения требуется 1,2 кВт мощности. Дополнительно требуется добавить запас мощности для быстрого прогревания дома.
Приведенные выше значения очень условны, для правильного выбора мощности котла лучше обратится к специалистам.
Количество контуров
По количеству контуров котлы могут быть двух типов:
- одноконтурные – выполняют только функцию отопления;
- двухконтурные – применяются для отопления и горячего водоснабжения.
При установке одноконтурного котла горячее водоснабжение может обеспечиваться установкой бойлеров косвенного нагрева.
Принцип работы
По принципу действия котлы подразделяются на следующие виды:
- Классические модели. Самые простые в эксплуатации и производстве, а потому и самые дешевые. По устройству это прямой потомок обычной печи с вмонтированным контуром теплообменника. В них отсутствуют автоматика, платы и блоки управления.
- Котлы длительного горения. Сгорание материала в них происходит сверху вниз, устроены данные модели так, что огонь горит в верхней части изделия. Благодаря конструкции одной закладки топлива хватает на длительное время.
- Пеллетные. Топливом для таких устройств являются гранулы из древесных опилок. Они загружаются в бункер и автоматикой котла подаются в камеру сгорания. Данная конструкция так же позволяет котлу работать долгое время после загрузки топлива.
- Пиролизные. В данном устройстве древесное топливо, сгорая, превращается в горючий газ и древесный уголь. Обе эти составляющие подаются в камеру сгорания и, смешиваясь воздухом, сгорают практически без остатка. Такая конструкция позволяет значительно повысить КПД.
Для выбора хорошего котла по принципу действия следует рассчитывать стоимость покупки устройства и срока службы по техническому паспорту. Дорогие по стоимости модели в долгосрочной перспективе легко могут окупиться своей экономичностью.
КПД котла
Коэффициент полезного действия важно учитывать при выборе котла. Он показывает эффективность того или иного вида отопительного устройства
КПД напрямую зависит от типа агрегата:
- классические котлы – 80%;
- палетные и длительного сгорания – 85%;
- пиролизные – 90%.
Вид горючего
Твердотопливные котлы используют различные виды топлива, такие как:
- уголь;
- пеллеты;
- дрова;
- брикеты;
- кокс;
- торф.
Выбор котла по использованию вида топлива стоит производить с учетом конкретного места размещения котла, стоимости видов топлива в данной местности, его доступность и так далее.
Материал теплообменника
Основными материалами для изготовления теплообменников является чугун и сталь.
- Чугун. Теплообменник из чугуна имеет больший срок службы, чем сталь, не подвергается сквозной коррозии, обладает тепловой инертностью – долго нагревается, но долго остывает. Недостаток – вероятность растрескивания раскаленного чугуна при попадании в него холодной воды.
- Сталь. Стальные теплообменники не боятся температурных колебаний, однако подвержены сквозной коррозии. Слабыми местами так же являются сварные швы.
Что такое комбинированная система отопления?
Основным элементом комбинированных отопительных систем является многотопливный котел. Система базируется на трех принципах:
- энергия вырабатывается из разных источников;
- тепловая энергия аккумулируется и хранится для ее последующего рационального использования;
- элементы системы закладываются на этапе строительства дома и после его возведения.
Комбинированное отопление позволяет переключаться с одного топлива на другую его разновидность. Причем никакие настройки отопительной системы менять не нужно. Для двух типов топлива используется общая камера сгорания, поэтому переключение между разными видами топлива происходит просто и быстро.
Иногда схема комбинированного отопления предполагает использование котлов с несколькими топками для разных видов топлива. Одна топка предназначена для сжигания твердого топлива, а другая – для жидкого или газообразного горючего. Такие системы удобны тем, что к ним можно подключать сразу несколько автономных линий и выставлять разные температуры.
Область применения системы
Комбинированную отопительную систему можно применять в домах любой этажности и помещениях различного назначения. Они идеально подходят для двухэтажных построек. Если на первом этаже используются системы теплых полов, то прогревается весь этаж вместе с перекрытиями, которые одновременно являются полом на втором этаже, где установлены радиаторы отопления.
Если в частном доме можно использовать водяные или электрические теплые полы без каких-либо согласований, то для устройства полов с водяным подогревом в многоквартирном доме придется пройти согласования в соответствующих службах. Именно поэтому в многоэтажках часто применяют электрические теплые полы, а в качестве дополнительного отопления используют централизованную систему с радиаторами. Однако в этом случае проводка должна быть в состоянии выдержать значительные нагрузки.
Преимущества и недостатки комбинированной системы
Совмещенная система отопления имеет следующие преимущества:
- Такие системы обеспечивают автономность работы. То есть при перебоях с электроснабжением или при отсутствии газа можно быстро перейти на другое топливо.
- В продаже есть одноконтурные и двухконтурные отопительные приборы, что позволяет одновременно обогревать дом и подогревать воду для бытовых нужд.
- Котлы имеют все необходимые патрубки для подключения отопительной системы дома и теплых полов.
Среди минусов комбинированного отопления стоит назвать следующее:
- При повышении мощности комбинированного котла, его дополнительные возможности сокращаются. Так, некоторые приборы повышенной производительности не имеют защиты от замерзания или второго контура для подогрева воды в бытовых целях.
- Комбинированные котлы устанавливаются только в отдельном помещении.
- Поскольку такое оборудование очень тяжелое, в продаже есть только напольные версии приборов.
- Цена таких агрегатов немаленькая, а из-за сложности конструкции затрудняется сервисное обслуживание.
Комбинированные котлы «газ – дизель»
Самые удобные и универсальные модели котлов для дома те, что могут работать на газе и дизеле. Их бесспорные преимущества:
- предельно простая конструкция;
- минимальные размеры;
- доступная стоимость.
Универсальный газодизельный котел отопления. Для перехода на другой вид горючего здесь достаточно просто сменить горелку.
Универсальные отопительные котлы «газ – дизель» выполняются в малогабаритных корпусах, внутри которых располагается теплообменник. Горелки в них вынесены за пределы корпусов, они представляют собой отдельные модули. Если нужно перейти с дизеля на газ, достаточно заменить горелку.
Горелки для газа и жидкого топлива имеют схожую конструкцию. Их задача – создать поток пламени внутри теплообменника. Газ горит в обычном режиме, а жидкое топливо подвергается распылению и образует факел пламени. Подключив выбранную горелку к корпусу с установленным внутри теплообменником, мы сможем обеспечить эффективный и недорогой обогрев частного дома. Причем горелку под дизель придется покупать отдельно – чаще всего ее нет в стандартной комплектации.
Чем хороши комбинированные котлы «газ – дизель»? В первую очередь следует отметить их простоту, которая обеспечивает минимальное количество поломок и настроек, а во вторую мы выделим дешевизну обоих видов топлива. Например, эксплуатация электрических котлов приводит к поистине гигантским расходам, в то время как газ и солярка стоят достаточно дешево. Залив полный бак солярки, можно рассчитывать на ее длительное горение. Что касается газа, то он может быть магистральным или баллонным.
Комбинированные отопительные котлы, работающие на газе и дизельном топливе. станут отличным решением для обогрева загородных домов, еще не подключенных к газовой магистрали. То есть первое время можно обогревать дома соляркой, а впоследствии переключиться на газ. Сам котел менять не нужно – достаточно установить соответствующую горелку. Поскольку стоимость горелок невысокая, это не ударит по карману, что произошло бы при полной замене жидкостного котла на газовый.
Комбинированные котлы «газ-дизель» удобны в ремонте. Если вдруг одна горелка сломается, можно сразу же переключиться на другую. Если ремонт невозможен, достаточно приобрести новую горелку и установить ее на штатное место.
Нюансы монтажа
Монтаж начинает с выбора места под электрокотельную, при установке мощных агрегатов более 6 кВт рекомендуется отдельное помещение без доступа посторонних лиц и детей. ТЭНовые конструкции отопительного котла промышленного изготовления допускается устанавливать на кухне. ЭК располагают так, чтобы около него оставалось свободное место для обслуживания и ремонта. Минимальные просветы:
- до верхнего перекрытия помещения — 0.80 м;
- до «0» отметки в случае навесного типа — не менее 0.50 м;
- до стен — 0.05 м;
- до труб — более 0.50 м;
- перед фронтом котла — более 0.70 м.
Важное значение имеет уровень расположения корпуса – он должен быть строго горизонтальным. Установка котла зависит от типа системы отопления – при естественной циркуляции электрокотел располагается в нижней точке, с принудительной циркуляцией – в любом удобном месте.
Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой
Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой.
Алгоритм установки:
- Для настенной конструкции сначала устанавливают кронштейны, которые поставляются в комплекте с агрегатом.
- После крепления их на стене дюбелями или анкерами навешивают корпус.
- Напольный агрегат устанавливают на ровной подставке из диэлектрика.
- Обвязывают контуры отопления и ГВС.
- Устанавливают запорно-регулирующую арматуру на входном и выходном патрубке.
- Устанавливают грязевик датчики, манометры и термометры по рабочей схеме.
- Подключают агрегата к электросети. В качестве кабель-канала можно использовать гофрированный гибкий трубопровод.
- Если скачки напряжения в сети нередки, то подключение нужно выполнять через стабилизатор.
- Устанавливается электрозащита, мощность предохранителя выбирают выше самой большой токовой нагрузки котла в рабочем состоянии, заземление при подключении обязательно. Выполняют заземление 3- или 5- жилой в кабеле.
- Нулевой рабочий провод N присоединяют к нулевой шине щитка.
- Заземляющий РЕ провод присоединяется к своей шине «Земля».
- Для силовой линии используют марку ВВГ кабеля с количеством жил 3 или 5, с сечениями соответствующей мощности ЭК, обычно размер обозначен в паспорте изделия.
- Двухконтурный котел обвязывается через трехходовой клапан электрического типа. По сигналу термостата, он направляет поток теплоносителя на подогрев контура ГВС либо отопления.
- После окончания монтажный работ котел осматривают и убеждаются в том, что он установлен строго горизонтально и к нему подключены все коммуникации.
- Заполняют котел водой и под водопроводной водой делают опрессовку — определяют утечки в соединениях и исправность запорно-регулирующей арматуры.
- Проверяют работу электрооборудования котла и циркуляционного насоса встроенного в котел.
- Тестируют работоспособность датчиков и автоматики безопасности.
Электрические котлы с насосом это самый передовой метод отопления с возможностью современной регулировкой нагрева от 0 до 100 %, Используя систему «Умный дом» управление можно выполнять онлайн, вне стен дома. И хотя сам насос потребляет дополнительное электричество для своей работы, эти затраты окупаются быстро с учетом комфортности, автономности и безопасности услуг
Самое важное – у этой схемы большое будущее, учитывая, что в нее легко интегрируются любые вторичные энергоресурсы зеленой энергетики, в связи, с чем данный вид теплоснабжения набирает популярность во всем мире

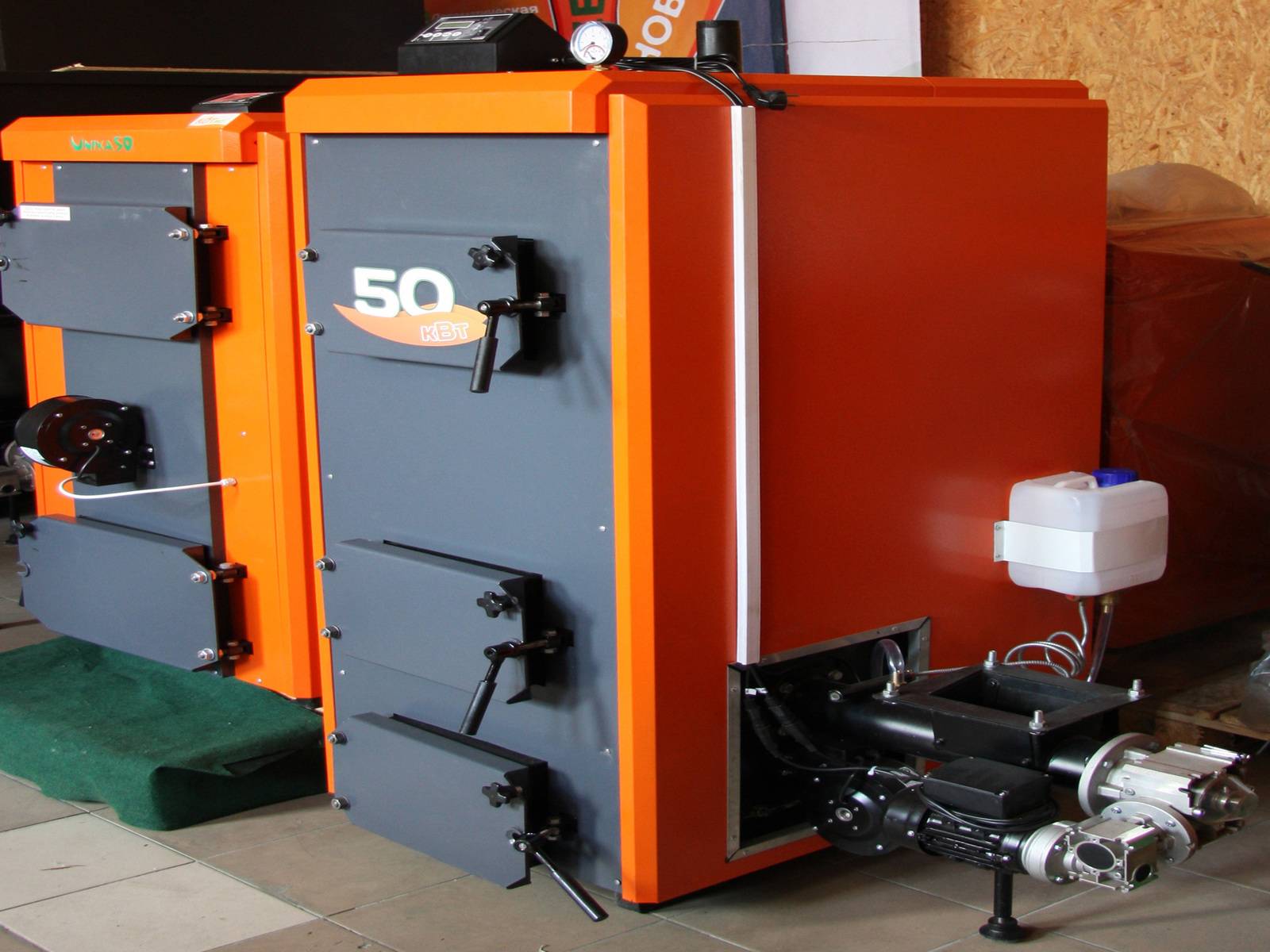

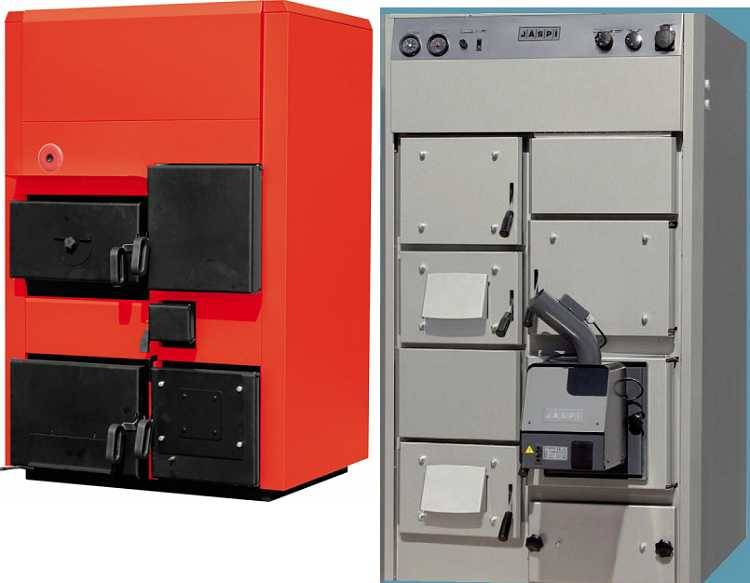

Особенности комбинированных котлов
Использование различных по физическим свойствам типов горючего в одном устройстве естественным образом ведет к усложнению конструкции. Кроме того, подключение и обслуживание комбинированных котлов требует квалифицированного вмешательства электриков, работников газовой службы, специалистов по работе с жидкими нефтепродуктами.
Конструкция

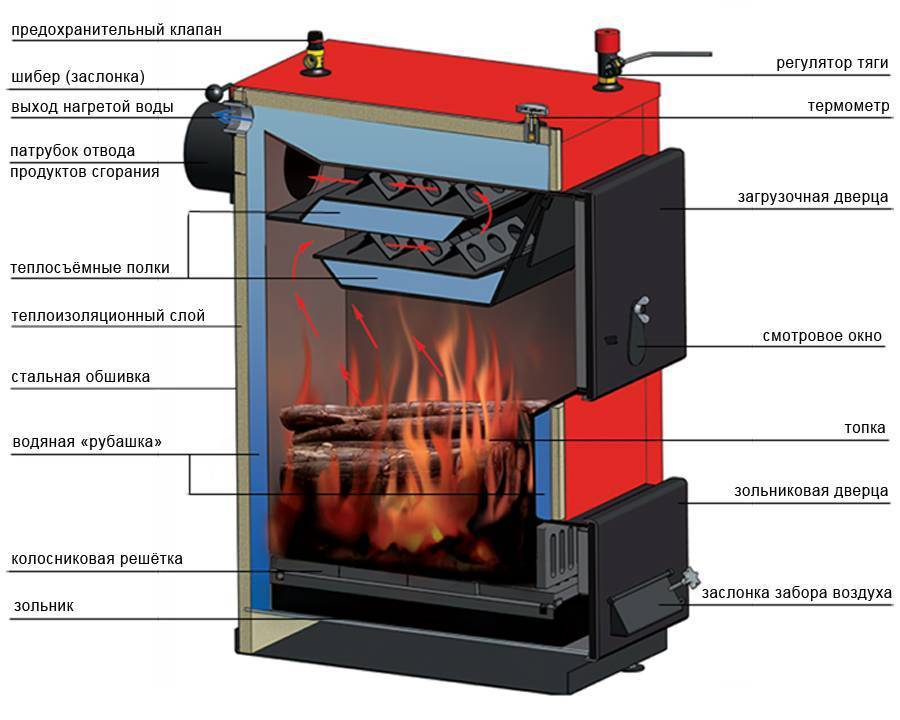

Все твердотопливные теплогенераторы обязательно имеют камеру сгорания, теплообменник и систему дымоотвода.
В зависимости от используемого дополнительного вида топлива конструкция комбинированных устройств дополняется:
- местом под установку электронагревательных элементов;
- газовой горелкой;
- форсункой для распыления жидкого горючего;
- ручными или автоматическими органами переключения на соответствующий режиму работы типа топлива.

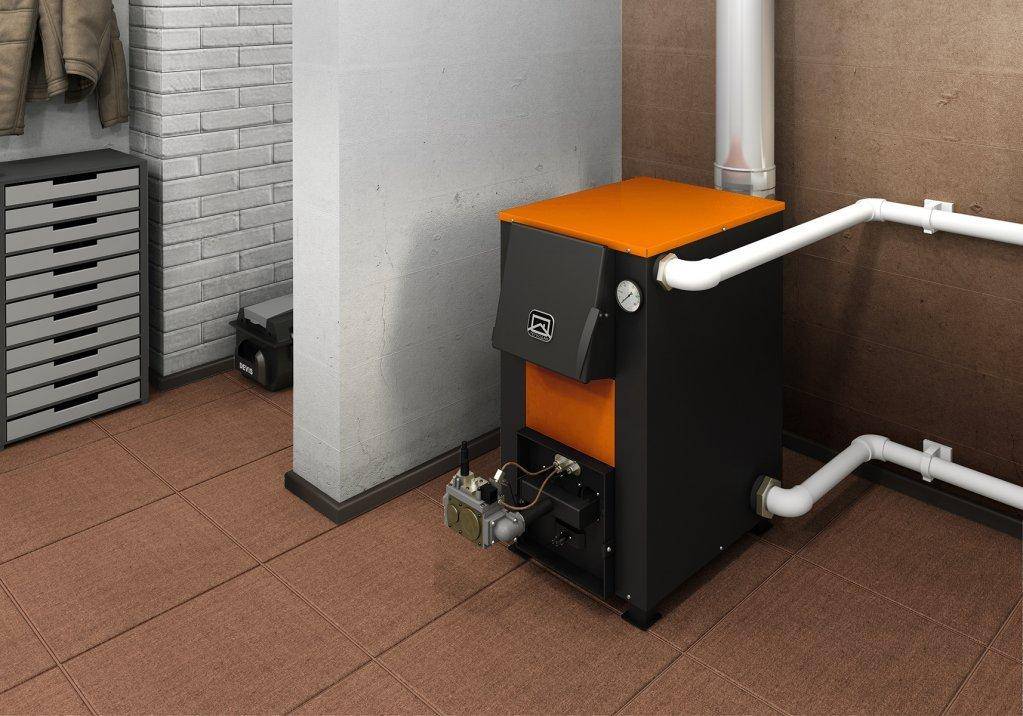

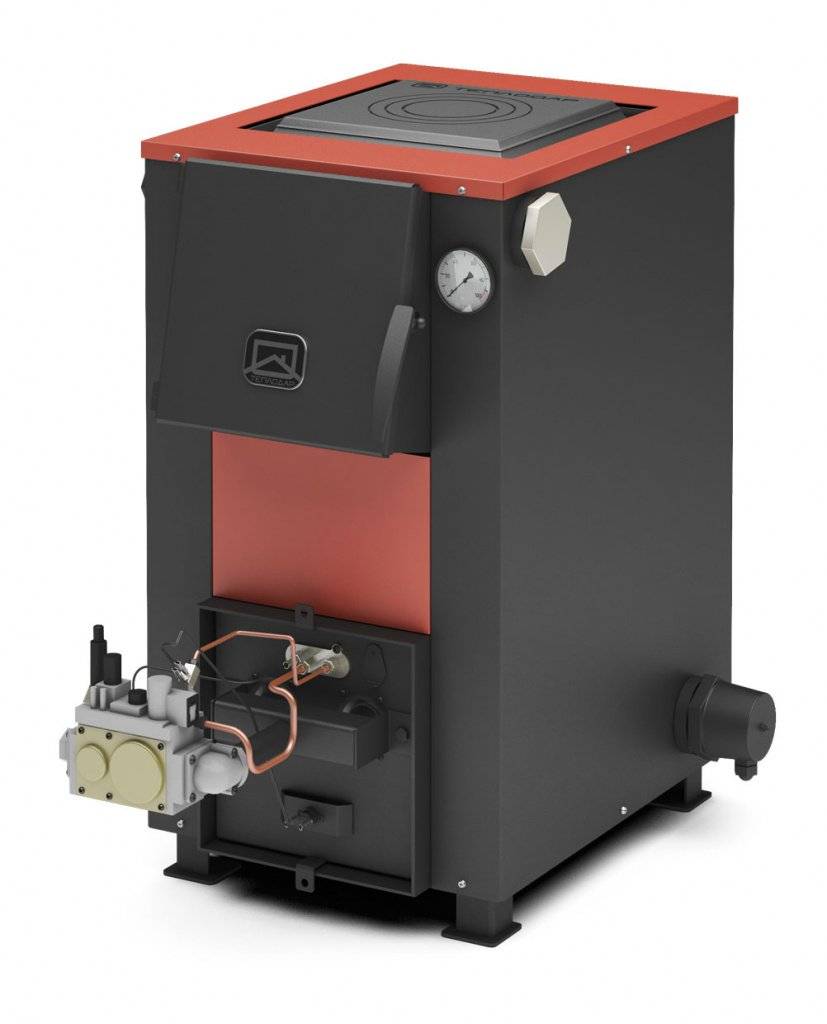

В том случае, если применена схемы дрова/газ, в большинстве моделей имеется две камеры сгорания. В одной сжигается твердое горючее, во второй устанавливается газовая горелка. При использовании жидких видов топлива в качестве дополнительного оборудования к котлу устанавливается бак для дизтоплива или отработанного машинного масла со встроенным или наружным топливоподкачивающим насосом.
Как правило, все комбинированное оборудование имеет сложную автоматику, требующую стационарного электроподключения. Опционально многие производители предлагают резервные источники питания, обеспечивающие работу электронных блоков, электроприводов, а также топливных и водяных насосов при отсутствии электропитания.
Преимущества
Многотопливное оборудование для систем отопления позволяет создать мини-котельную, в работе которой человек принимает минимальное участие. В основном деятельность сводится к закладке твердых видов топлива, заправке емкостей с горючим, очистке топок и в контроле и отладке автоматики.
Установка комбинированных твердотопливных агрегатов дает возможность:
- использовать их в качестве многоконтурных аппаратов для водо- и теплоснабжения;
- переходить на альтернативный вид топлива в случае окончания запасов основного горючего;
- использовать наиболее оптимальные комбинации твердого топлива с газом и продуктами нефтепереработки;
- избежать размораживания системы отопления в случае длительного отсутствия контроля.
Недостатки
Комбинированные устройства отличаются большим количеством дополнительных элементов. Наличие в твердотопливных агрегатах сервоприводов, пьезоэлементов для поджига газов, ТЭНов (трубчатых электронагревателей) и т.д. неизменно ведет к более частым поломкам и сложному техническому обслуживанию.
К тому же комбинированные котлы:
- имеют сравнительно более высокую стоимость;
- энергозависимы от стационарного или резервного источника электроэнергии;
- требуют необходимости согласования проектов по их установке с надзорными органами;
- вызывают потребность в пере- или дооборудовании электропроводки.
Цены на комбинированные котлы
комбинированные котлы
Электрические котлы
Электрический котел наиболее дорогостоящий в обслуживании, но перед другими вариантами он во многом выигрывает. В зависимости от мощности, устройства бывают однофазные, трехфазные и многоступенчатые. Последние позволяют более рационально использовать электроэнергию и избежать резких перепадов напряжения.
Электрический котел
По принципу действия электрические котлы бывают трех типов:
- электродные;
- ТЭНовые;
- индукционные.
Электродные котлы В конструкциях данного типа теплоносителем, обычно, выступает соленая вода, она нагревается в теплообменнике, где через раствор электролита проходит ток. В результате этого образуется некоторое количество электролизного газа, и периодически его необходимо стравливать. Минимальное неудобство при эксплуатации перекрывается экономичным расходом электроэнергии.
Газ – дизель
Такая разновидность универсальных котлов отопления для дома встречается чаще всего, и это все неспроста. Для смены режима работы, то есть чтобы перейти на другое топливо, потребуется всего лишь установить другую горелку – сложных манипуляций производить не нужно (в инструкции четко описана последовательность операций). Легкость действий обусловлена использованием единой камеры сгорания.
Технически такой подход считается весьма эффективным. Однако стоит учесть, что стоимость газа и солярки значительно разнится. Рабочий ресурс котла, по большому счету, определяется качеством теплообменника, который чаще всего изготавливают из стали, чугуна, биметалла, или он может быть раздельным.
Многие любители независимого типа обогрева солидарны с тем, что в случае присутствия вблизи дома газовой магистрали, целесообразнее все же будет устанавливать устройства, использующие один вид топлива. И это неудивительно, ведь они и стоят дешевле, и легче в эксплуатации. Данный комбинированный котел станет выгодным для тех, у кого в ближайшее время возле дома будет проложена газовая ветвь, однако обогревать помещение необходимо уже сейчас.
Как выбрать комбинированный котлоагрегат
Критерии выбора практически те же, что и при выборе тт модели. Обязательно нужно определиться с:
- Количеством контуров. Одноконтурные модели более распространенные, они подогревают лишь отопительный контур. Двухконтурные модели также способны подогревать санитарную воду (она не смешивается с технической водой из отопительного контура). Двухконтурные модели дороже на 10-40%, но это по прежнему наиболее дешевый способ организации в доме горячего водоснабжения.
- Сжигаемым топливом. В основном комбинированные котлы рассчитаны на сжигание и каменного, и древесного угля, дров, пеллетов, торфа. Модели с чугунным теплообменником способны сжигать антрацит. Но некоторые котлы рассчитаны лишь на дрова. Виды топлива всегда описаны в технических характеристиках или паспорте котла.
- Материалом теплообменника. Варианта два: сталь или чугун. Стальные теплообменника недорогие в производстве, легкие, устойчивые к перепадам температуры и механическим повреждениям, но имеют тонкие стенки и не устойчивы к коррозии, их срок службы в среднем 12-15 лет. Чугунные теплообменники тяжелые, имеют толстые стенки, не подвержены коррозии и служат более 30 лет, но используются в более дорогих моделях.
- Рабочим давлением. Некоторые модели рассчитаны на рабочее давление в системе не выше 1 бар, что подразумевает невозможность использования в закрытых системах отопления с принудительной циркуляцией, где рабочее давление обычно 1,5-2 бар.
- КПД. Не самый информативный показатель при сжигании твердого топлива, поскольку сильно зависит от его качества (сухости и породы древесины, зольности и теплотворности угля). Однако при использовании газовой горелки 4-5% КПД могут окупить более высокую стоимость за один отопительный сезон. Оптимальный показатель КПД – 80% и выше.
Минимально необходимая мощность
Для среднестатистического неутепленного или слабоутепленного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м, минимально необходимая мощность рассчитывается по простой формуле: 1 кВт на каждые 10 м2. Также мы рекомендуем закладывать запас мощности 20-30%.
Также, при покупке двухконтурного котла рекомендуется добавить к результату еще 10-15%, поскольку при подогреве горячей воды, контур отопления не подогревается. Итого 13 кВт * 1,1(10% запаса) = 14,3 кВт. Если дом находится в крайней южной или северной точке страны, хорошо утеплен, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, изменяющие результат на 5-30% в большую или меньшую сторону.
Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты
